đ Beschreibung der Röhre: EL156B Inventarnummer: 04586
| Name | â EL156B |
| Vergleichsname | |
| Hersteller | â Shuguang (China) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 1,9 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | Dies ist die Chinesische Version der â EL156 mit 8pol. Oktalsockel. |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S40a |
đ Beschreibung der Systeme fĂŒr die Röhre: EL156B
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | 4 |
| Gitter 3 | 1 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

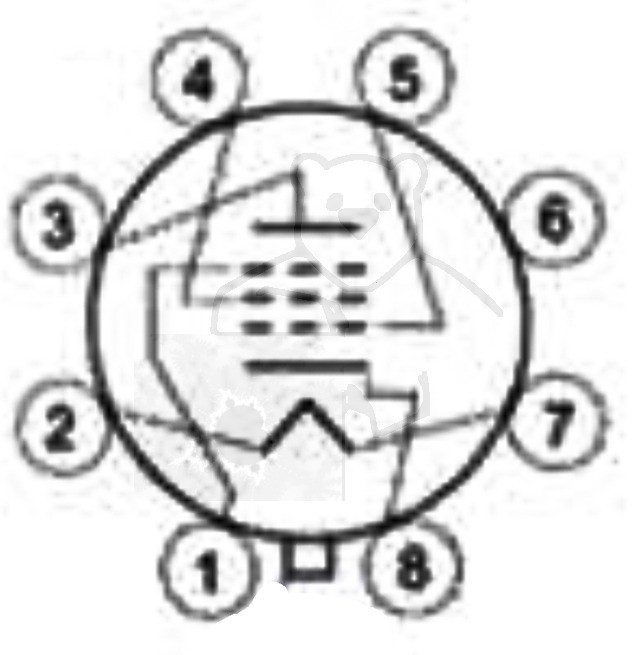

đ Sockelschaltung der EL156B
Bildquelle: Shuguang Vacuum Tube
đ DatenblĂ€tter zur Röhre: EL156B
Datenblatt EL156B Shuguang.pdf (173 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EL156B

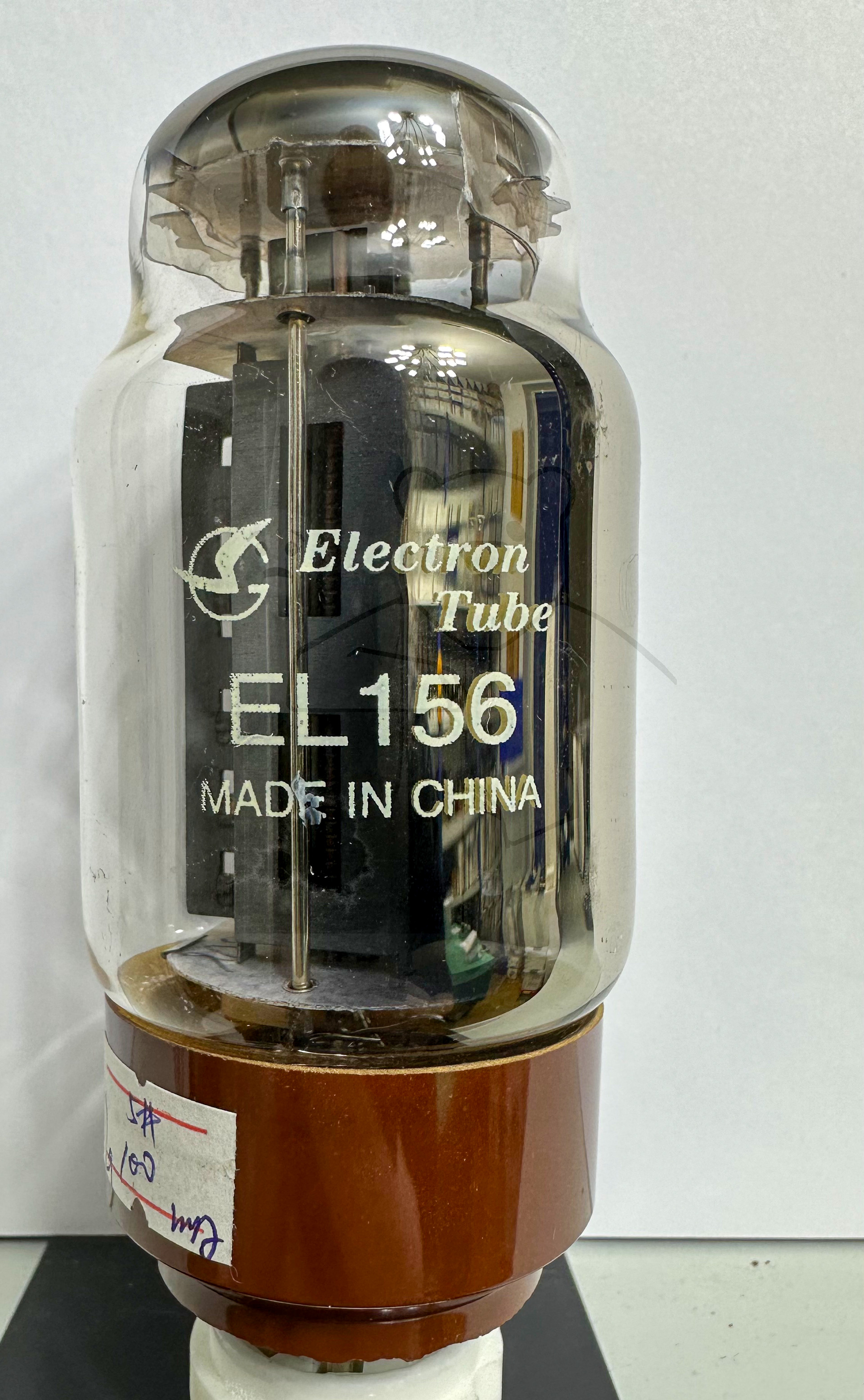

Röhre EL156B #4586 Bild 1

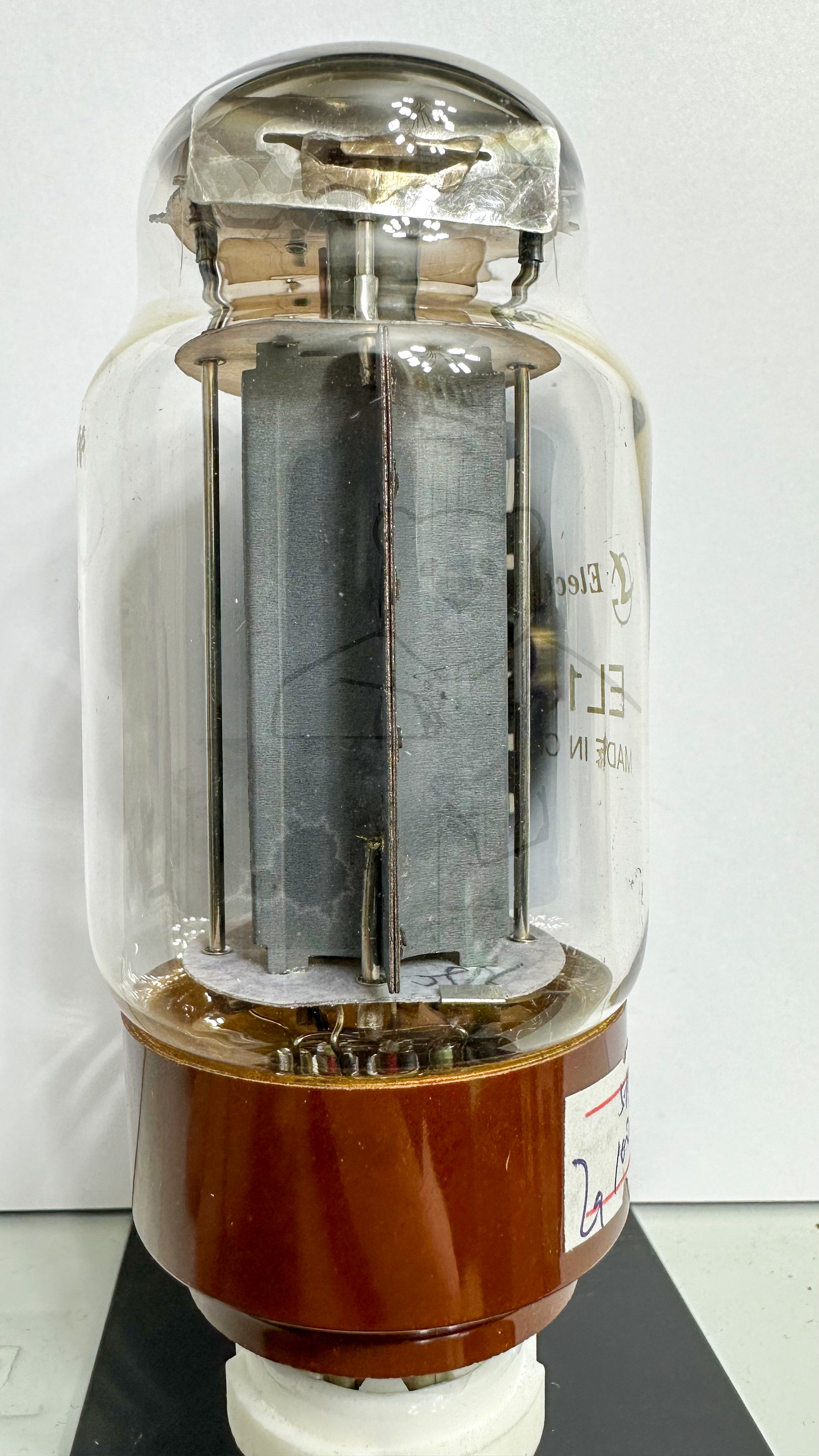

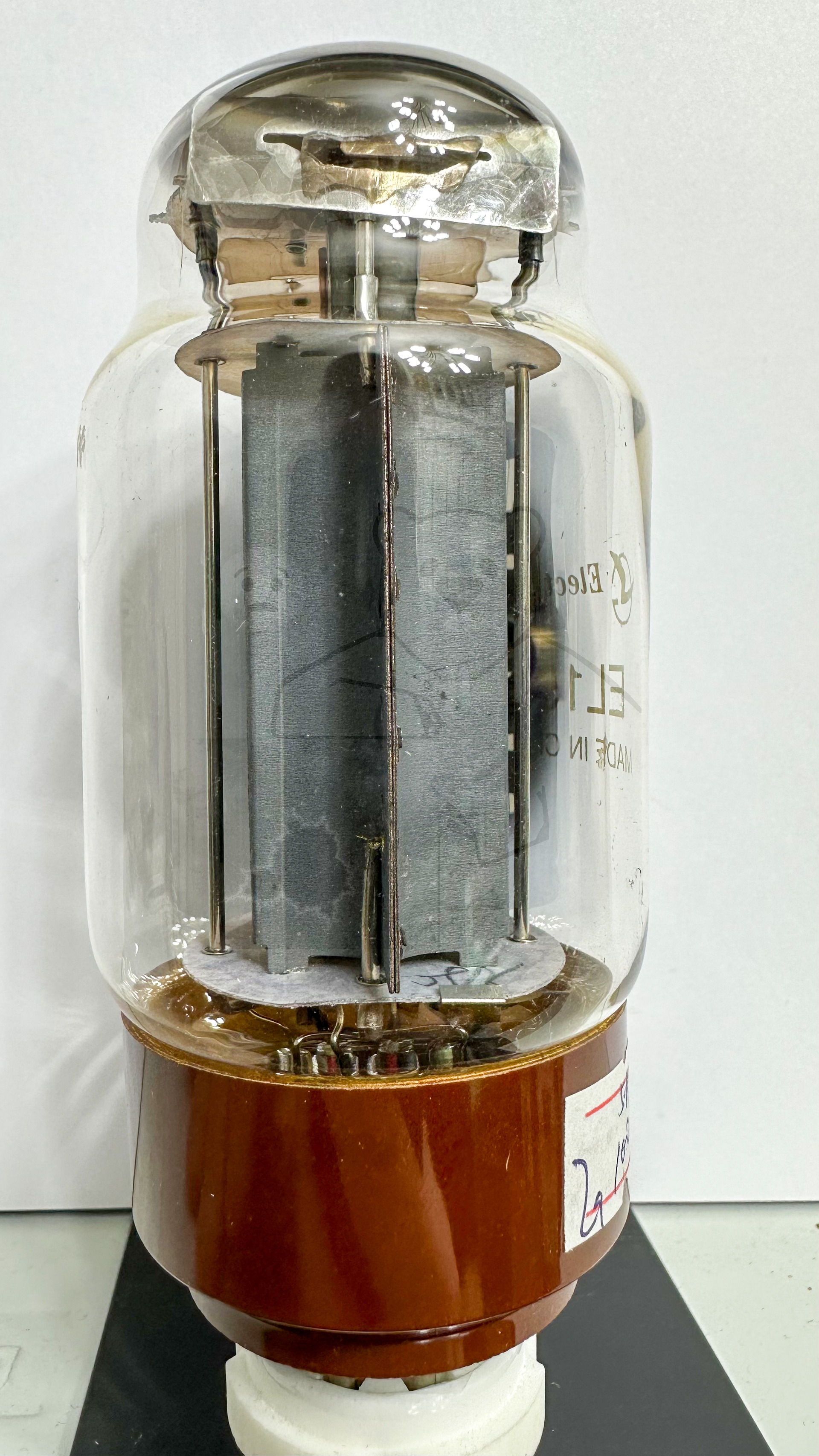

Röhre EL156B #4586 Bild 2

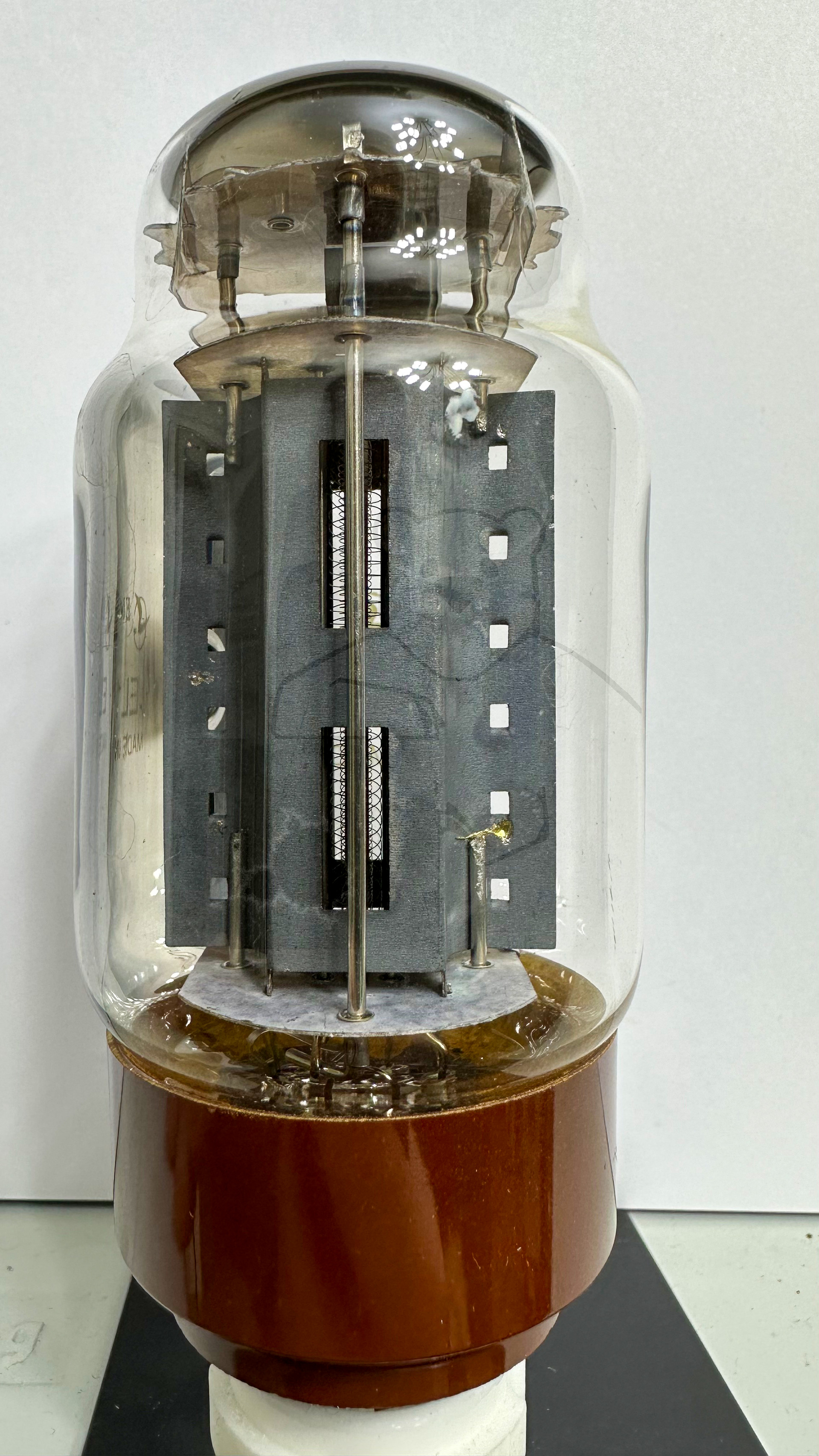

Röhre EL156B #4586 Bild 3
