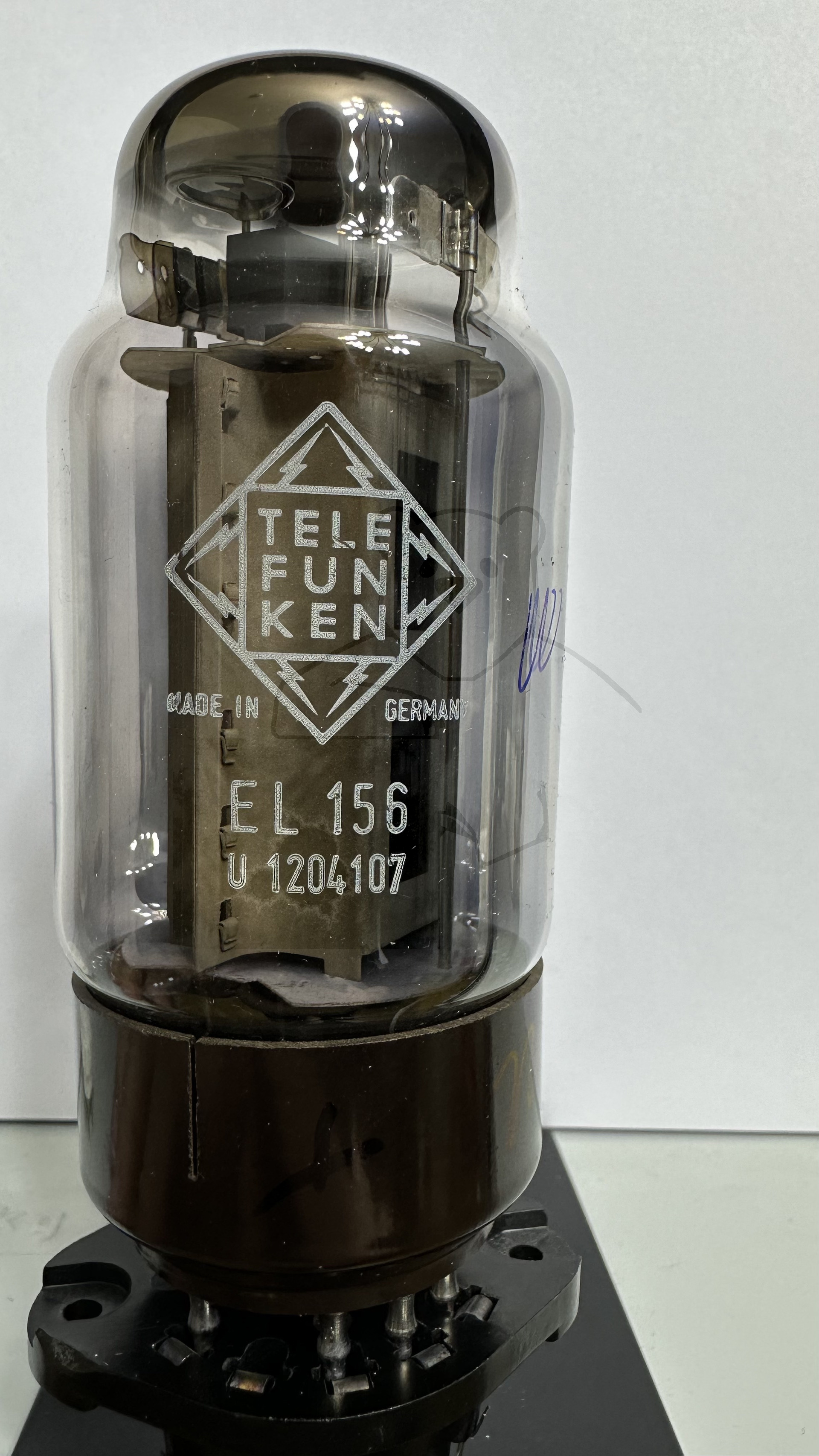

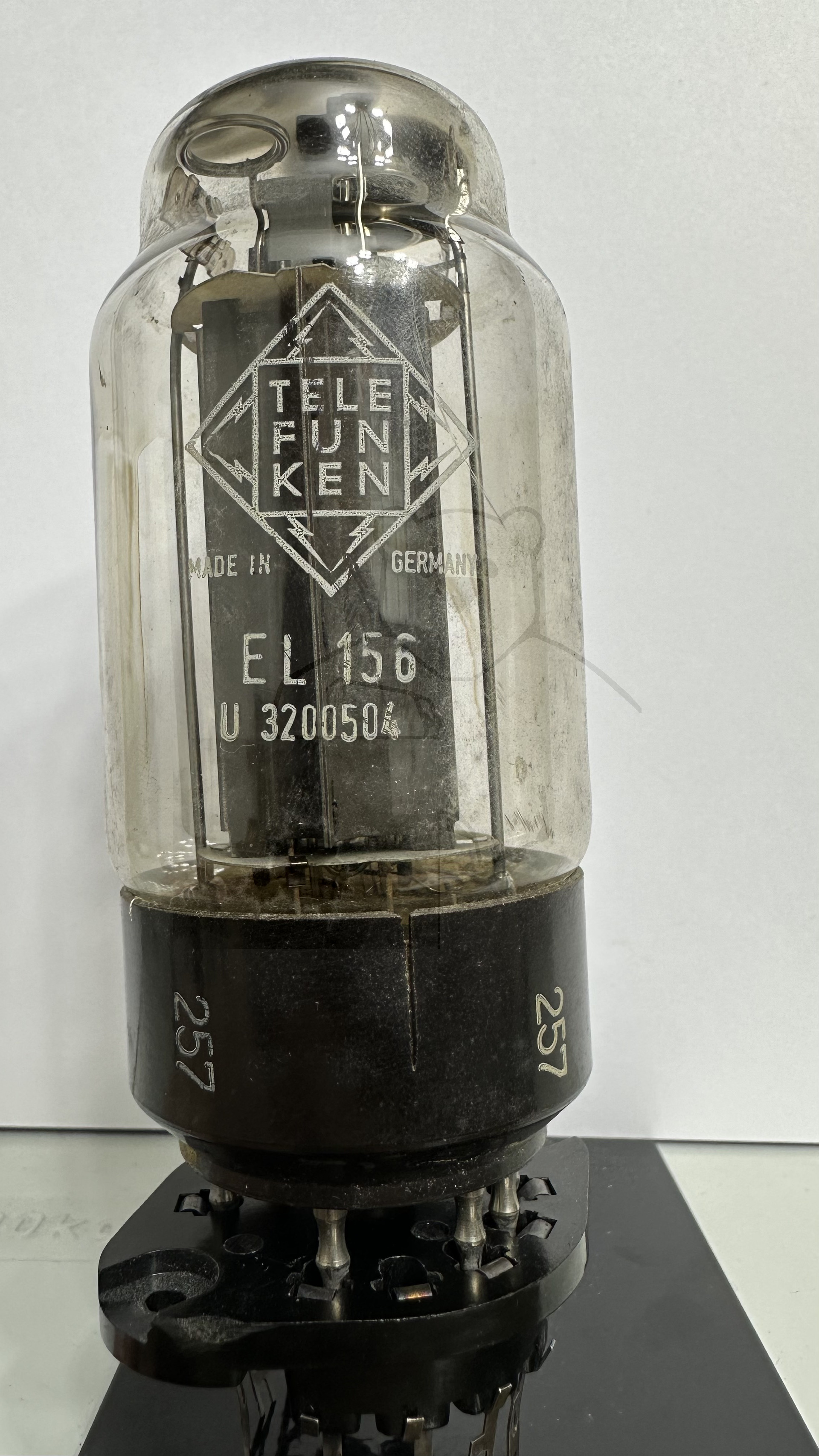

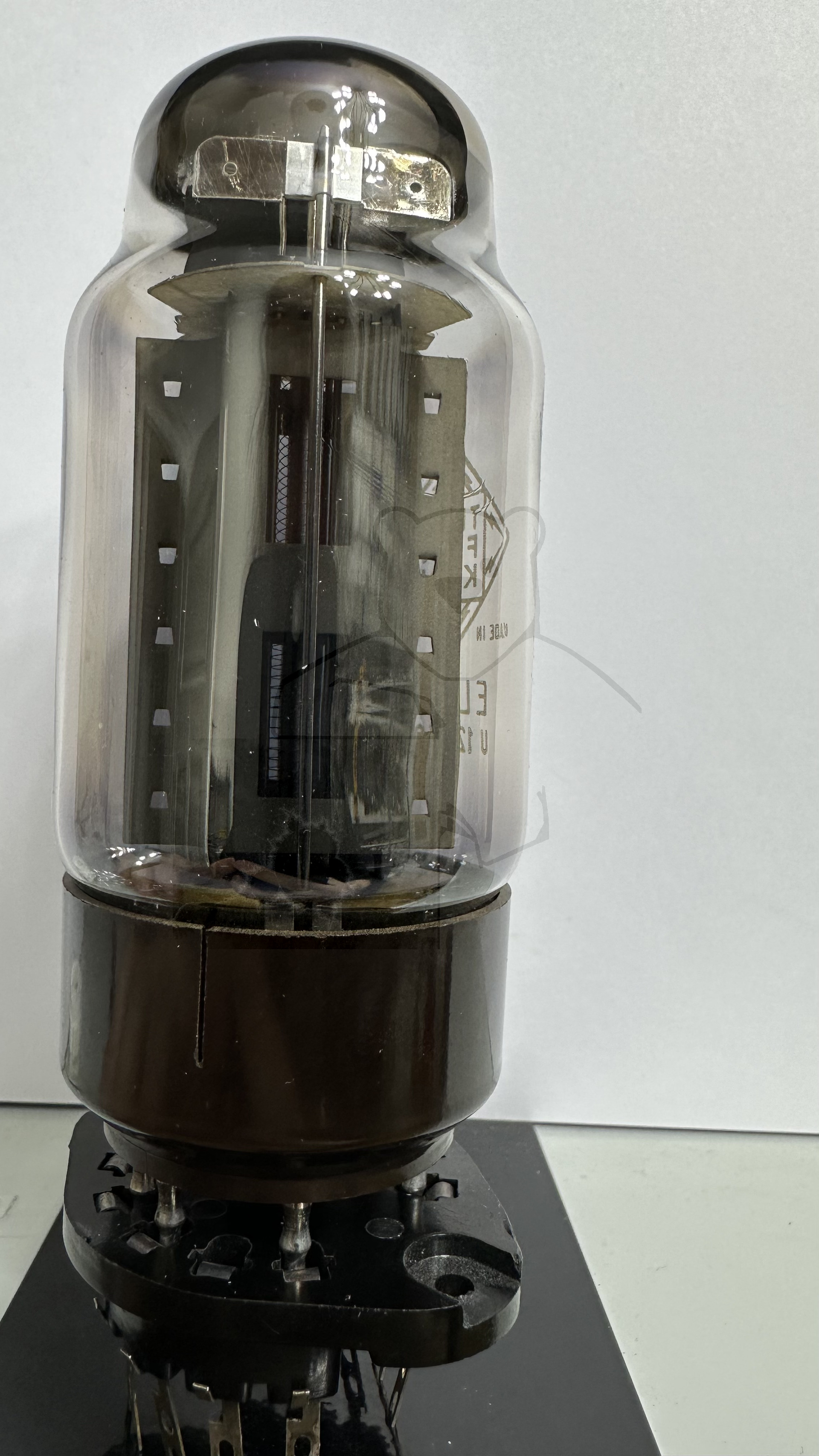

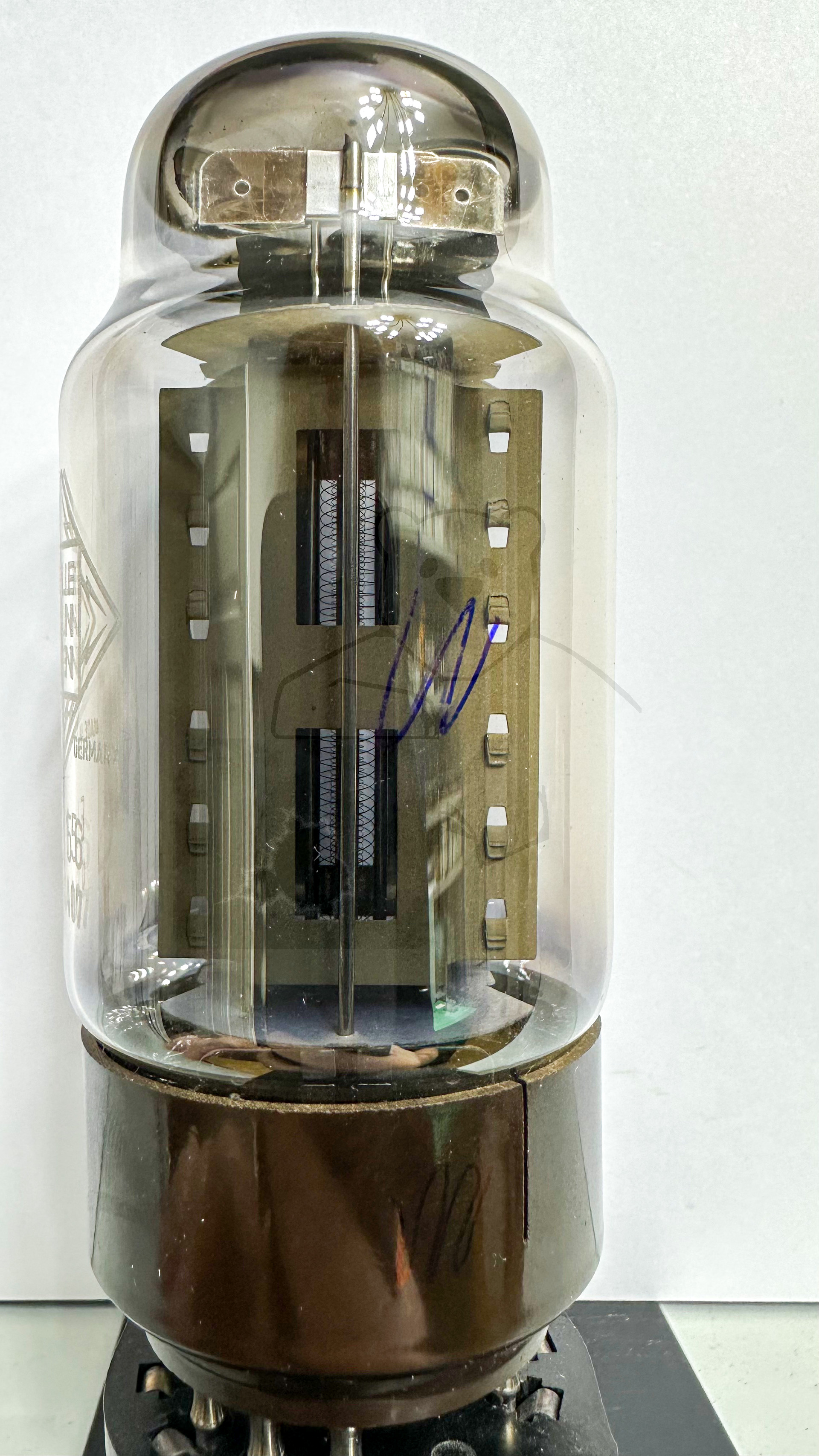

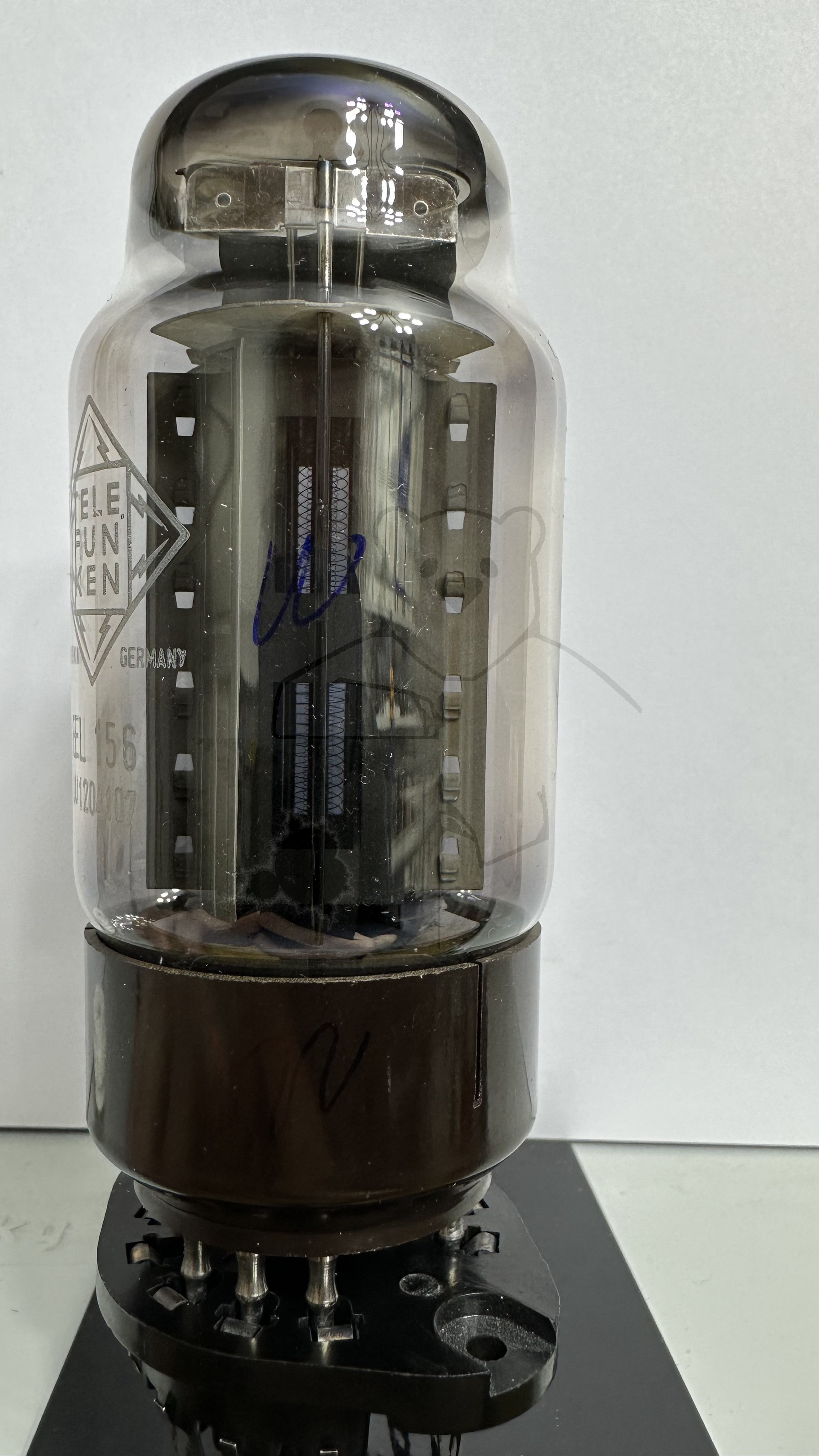

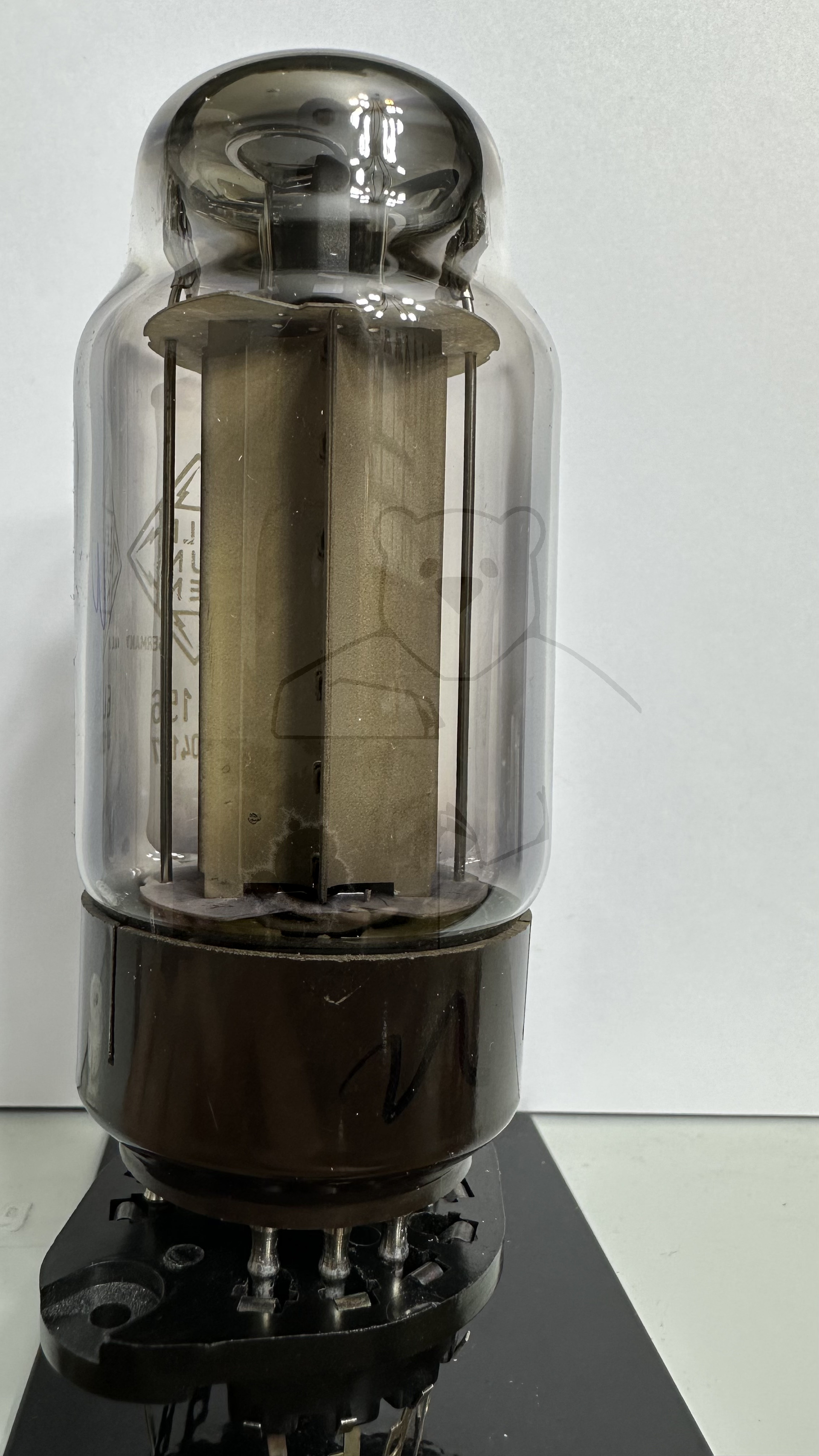

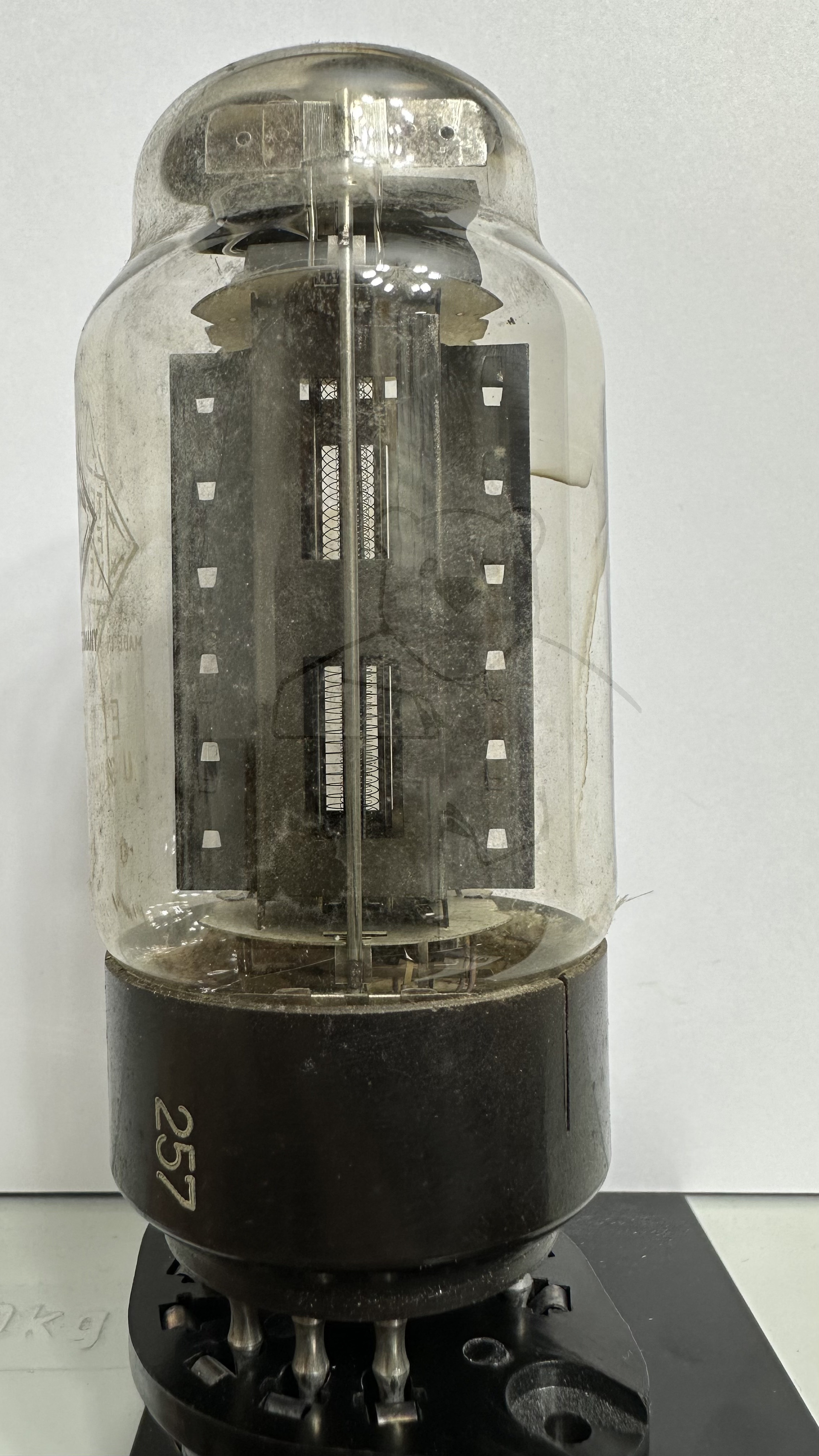

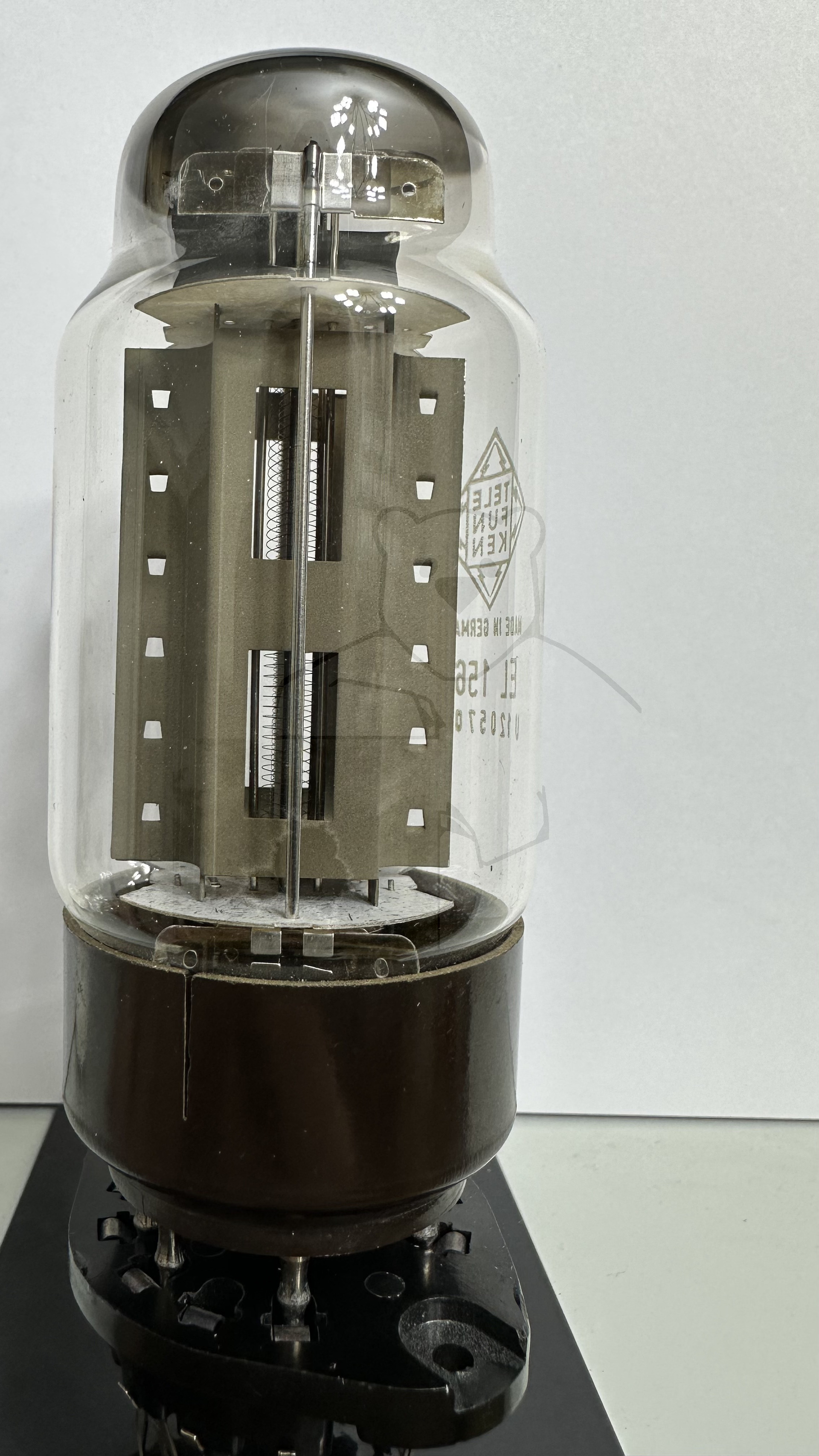

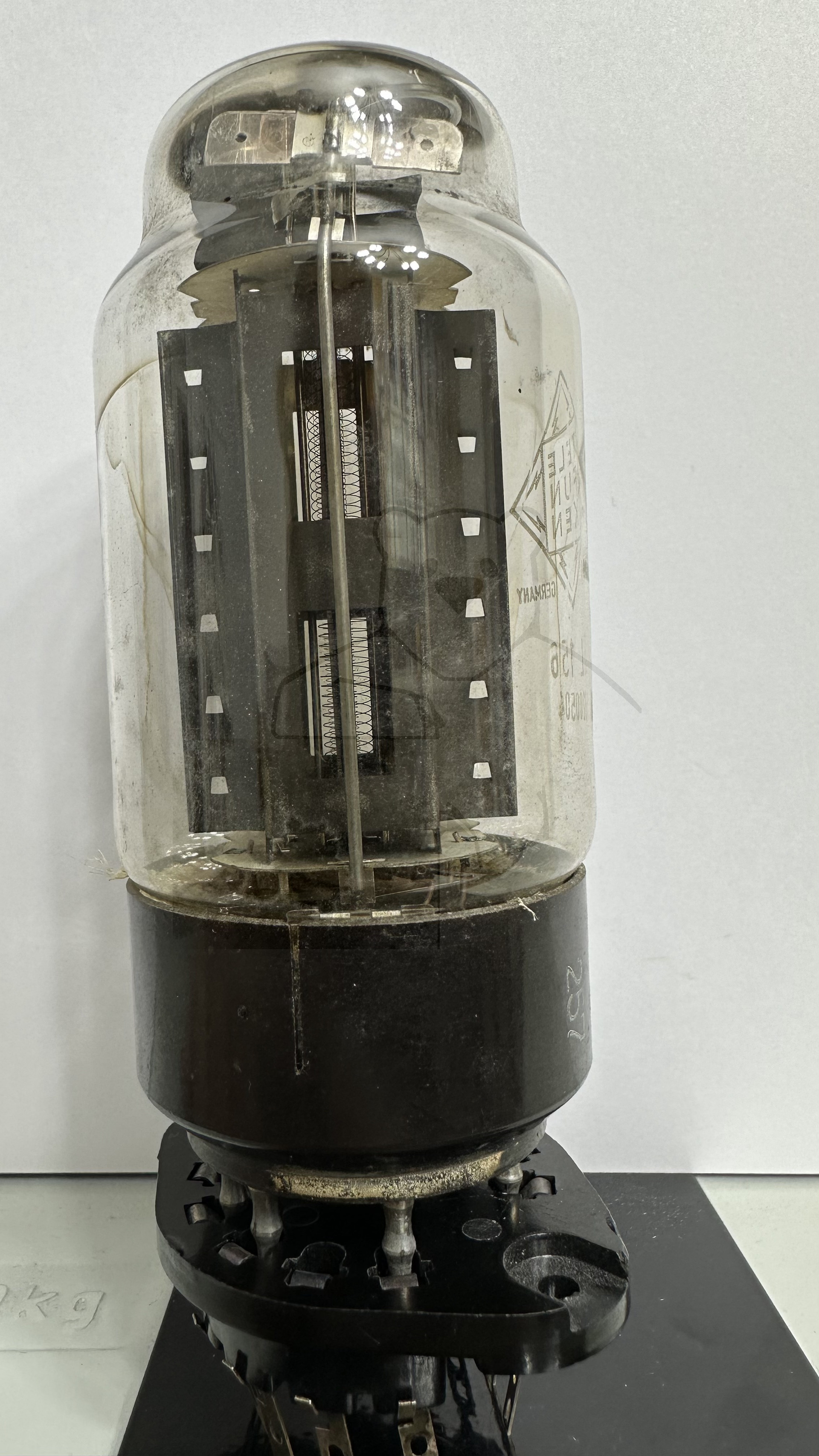

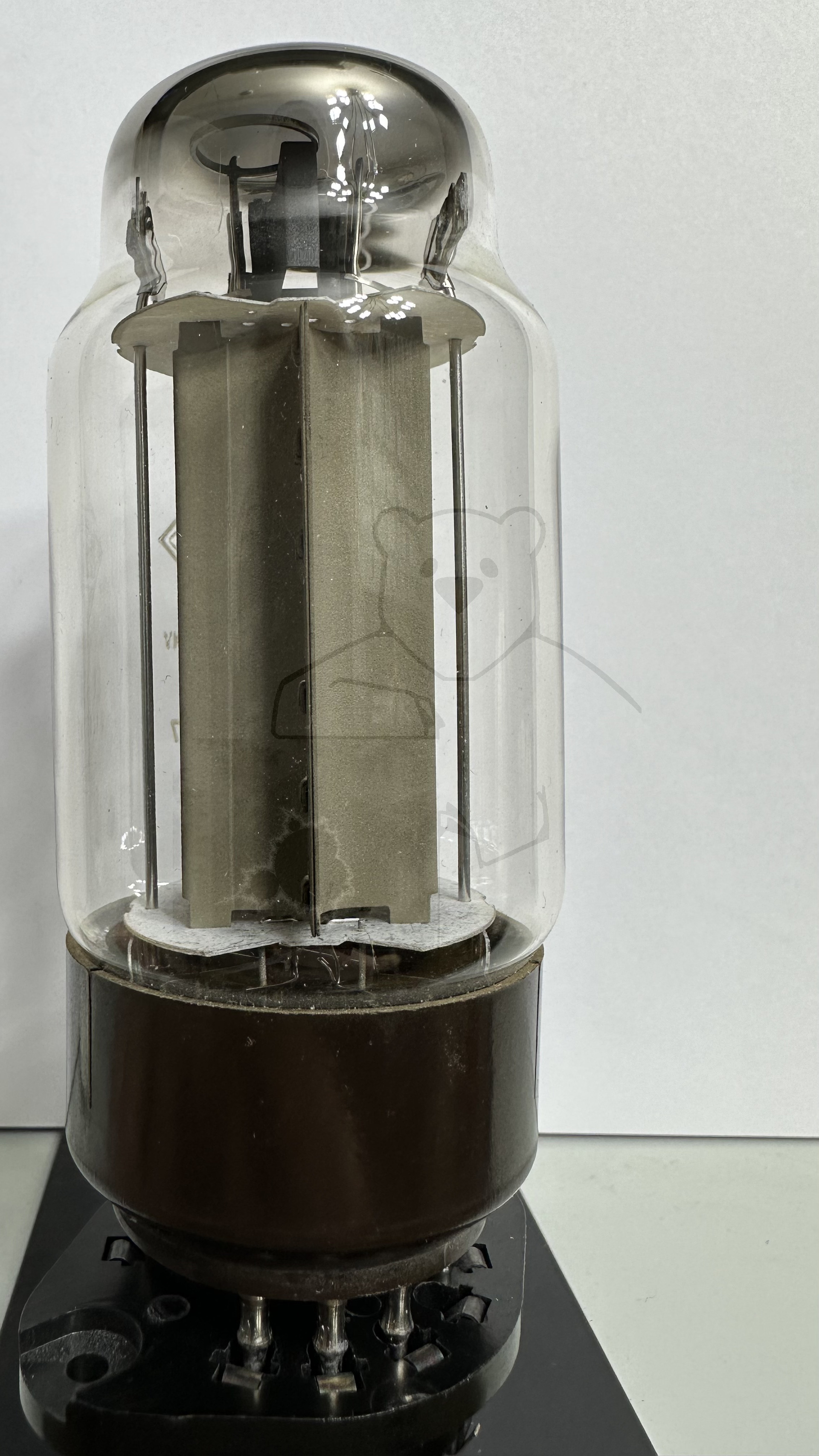

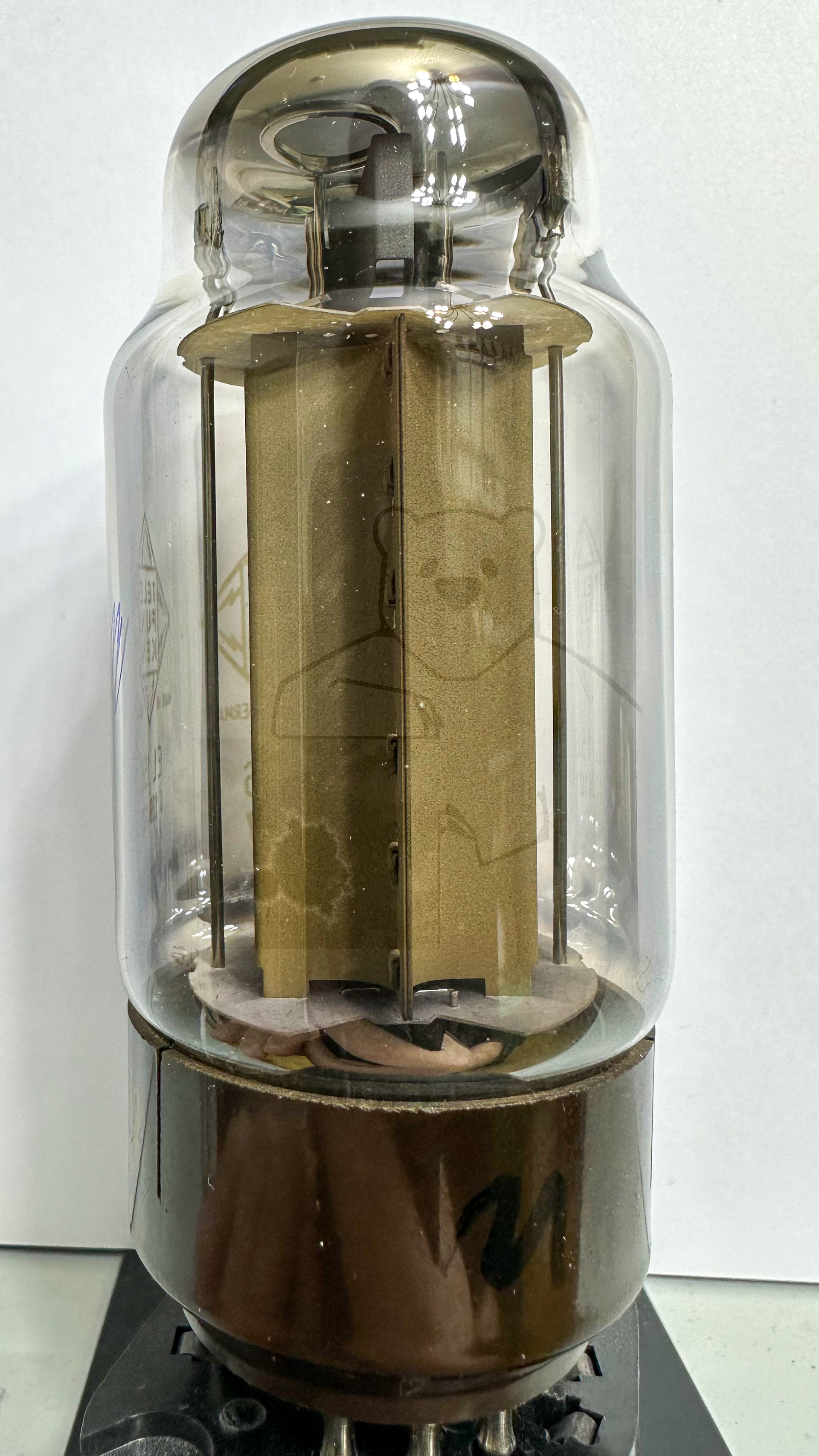

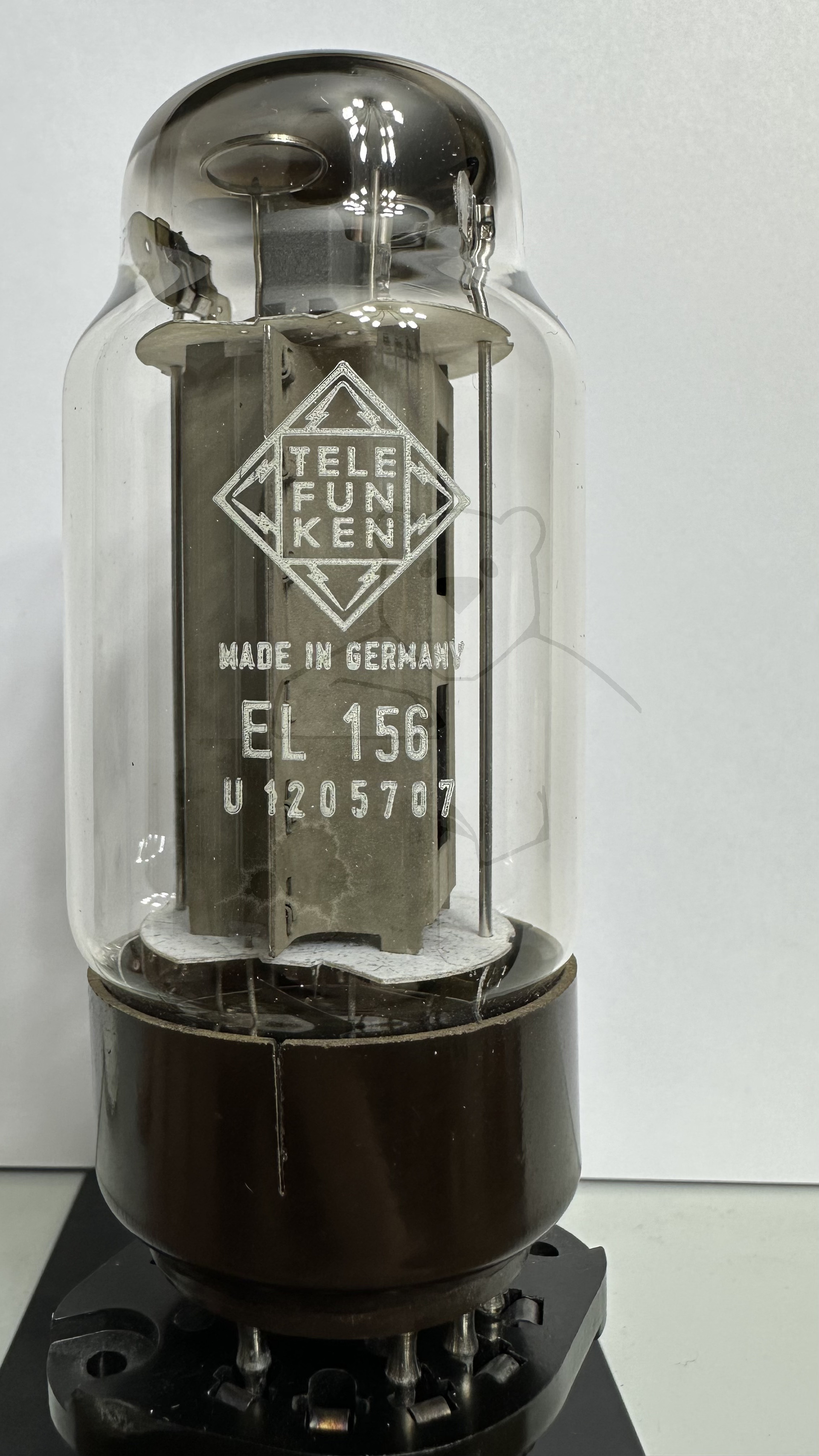

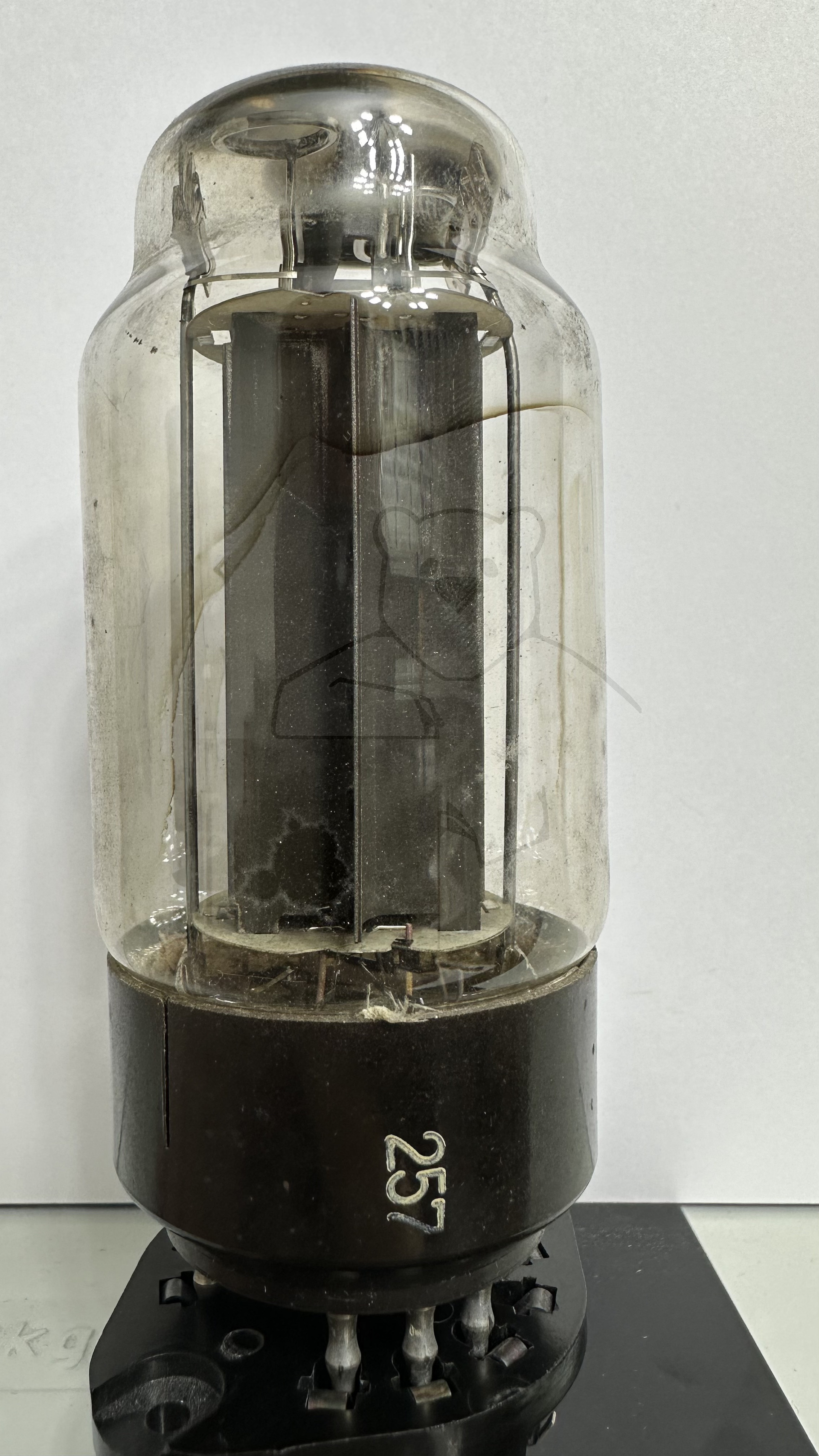

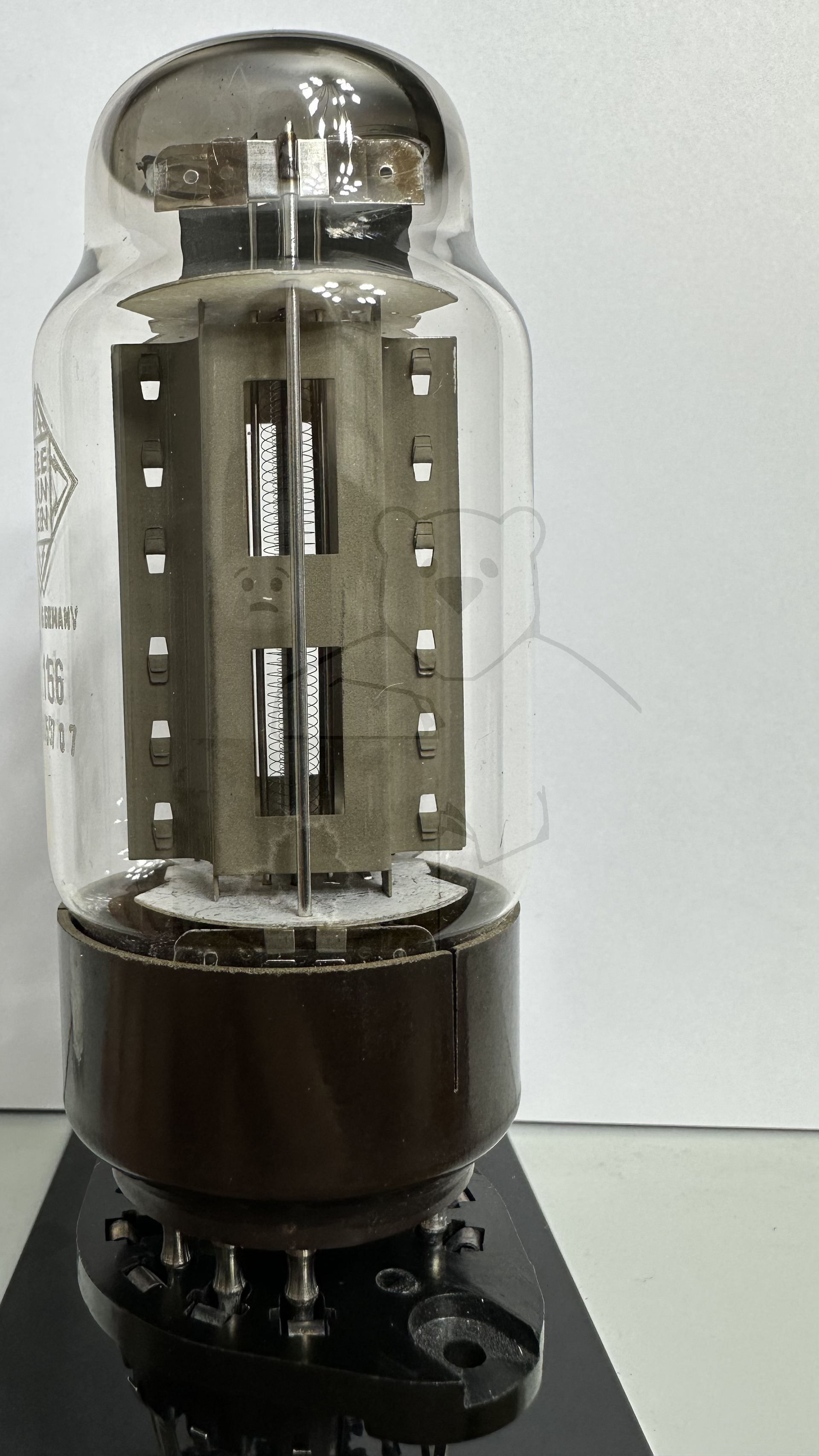

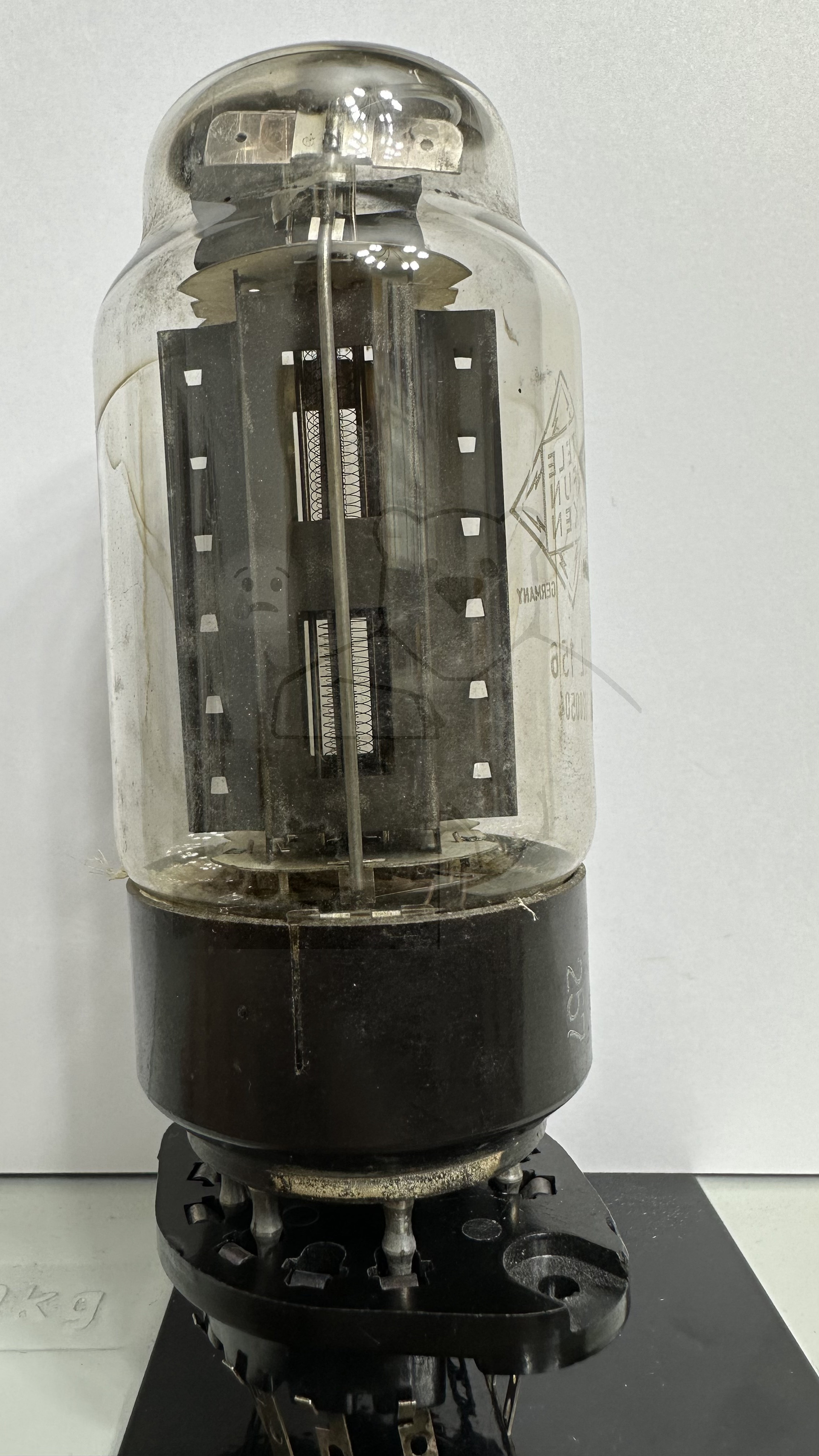

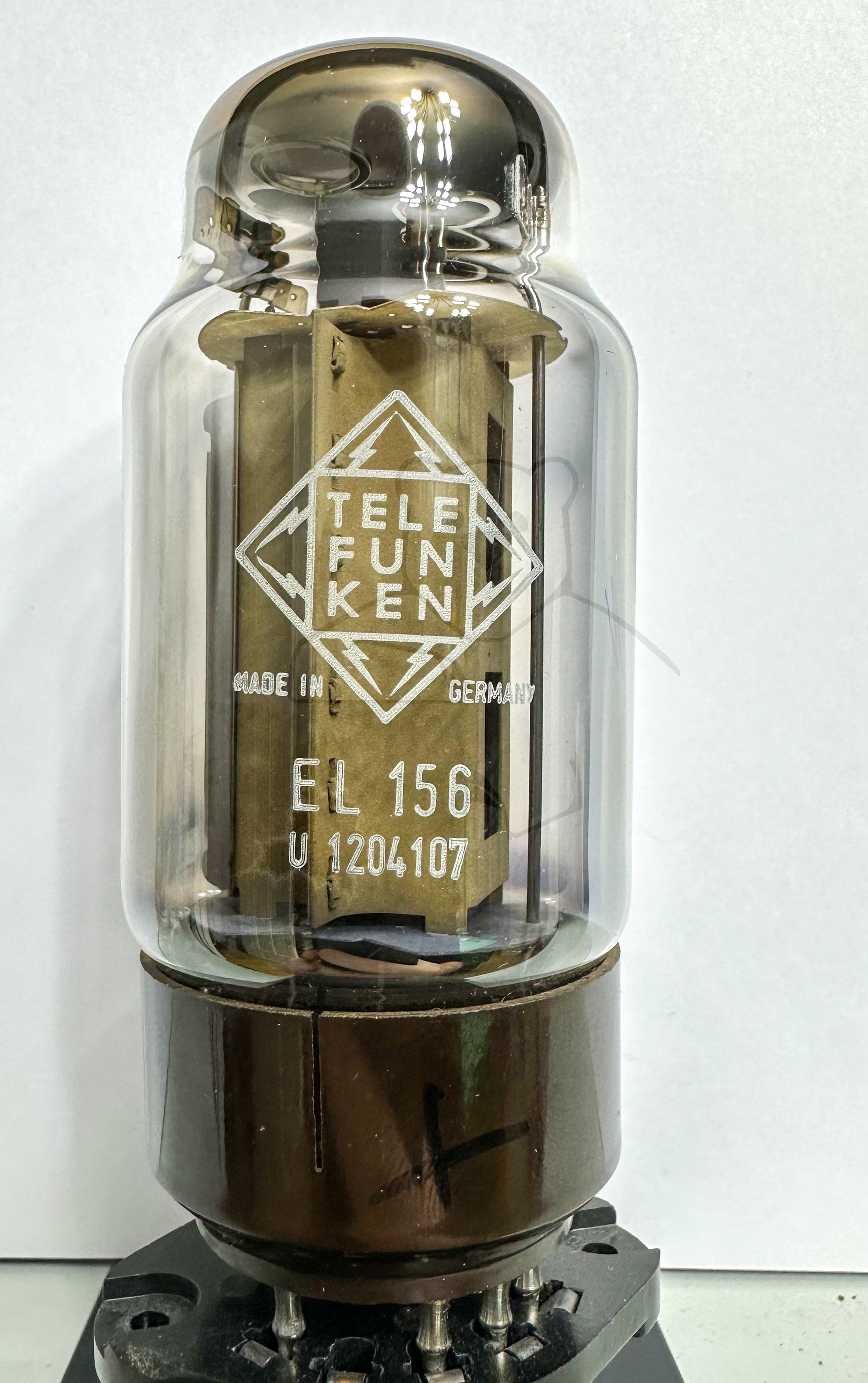

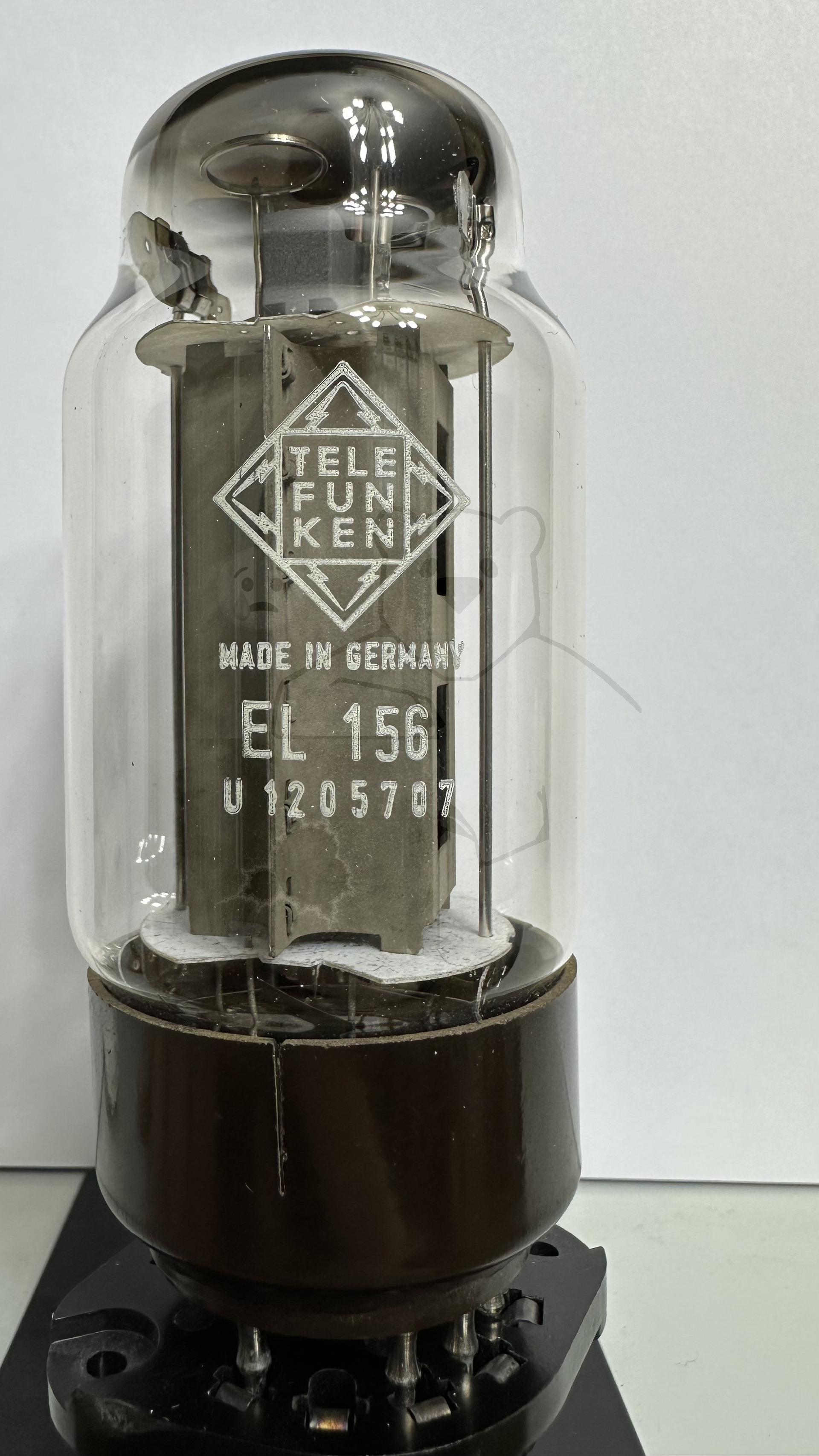

Daten und Bilder der Röhre: EL156

🔎 Beschreibung der Röhre: EL156

Name	EL156
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,9
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 10pol. → Liste aller Röhren mit: Stahlroehre, 10pol.
Zusätzliche Informationen	Die Leistungspentode EL156 von Telefunken wurde meist in Längsreglern (Spannungsversorgung) und Kraftverstärkern eingesetzt. Nur die europäische Version der EL156 verfügt über einen 10pol. Stahlröhrensockel. Der Chinesische Nachbau → EL156B verfügt über einen Oktalsockel.
Letzte Änderung	16.04.2023 08:09:55

🔎 Beschreibung der Systeme für die Röhre: EL156

	System 1
Kathode	9
Gitter 1	8
Gitter 2	6
Gitter 3	9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

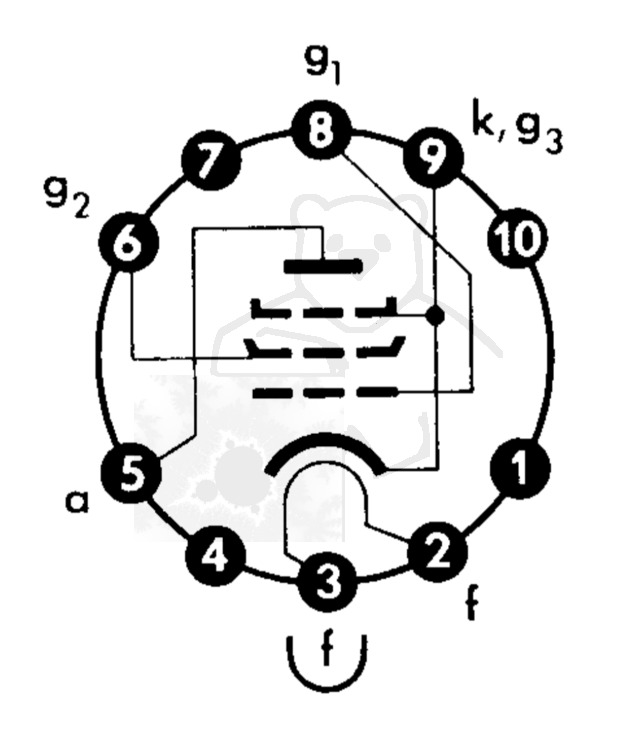

🔎 Sockelschaltung der EL156

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu EL156

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/FZdupu13md0 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: EL156
Anwendung EL156.pdf (504 kB)
Datenblatt EL156 Telefunken Version 1 [www.tubedata.info].pdf (570 kB)
Datenblatt EL156 Telefunken Version 2 [www.tubedata.info].pdf (510 kB)
Pruefkarte EL156 - Funke W19 Roehrenpruefer.pdf (142 kB)
Pruefkarte EL156 - Neuberger RPM370 Roehrenmessgeraet.pdf (220 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
