đ Beschreibung der Röhre: EK2 Inventarnummer: 04575
| Name | â EK2 |
| Vergleichsname | |
| Hersteller | â Philips |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 42 |
| Ătz- Produktionscode | |
| Serien Nummer | 8212 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S44b |
đ Beschreibung der Systeme fĂŒr die Röhre: EK2
| System 1 | |
| Kathode | 4 |
| Gitter 1 | 6 |
| Gitter 2 | 5 |
| Gitter 3 | 7 |
| Gitter 4 | Kappe |
| Gitter 5 | 7 |
| Gitter 6 | 4 |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 1 |
| Funktion | â Oszillator / Mischer |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EK2
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EK2
Anwendung EK2 Version 1 [www.tubedata.info].pdf (554 kB)
Anwendung EK2 Version 2 [www.tubedata.info].pdf (993 kB)
Anwendung EK2 Version 3 [www.tubedata.info].pdf (308 kB)
Anwendung EK2 Version 4 [www.tubedata.info].pdf (543 kB)
Datenblatt EK2 Philips.pdf (39 kB)
Pruefkarte EK2 - Funke W19 Roehrenpruefer.pdf (162 kB)
Pruefkarte EK2 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EK2

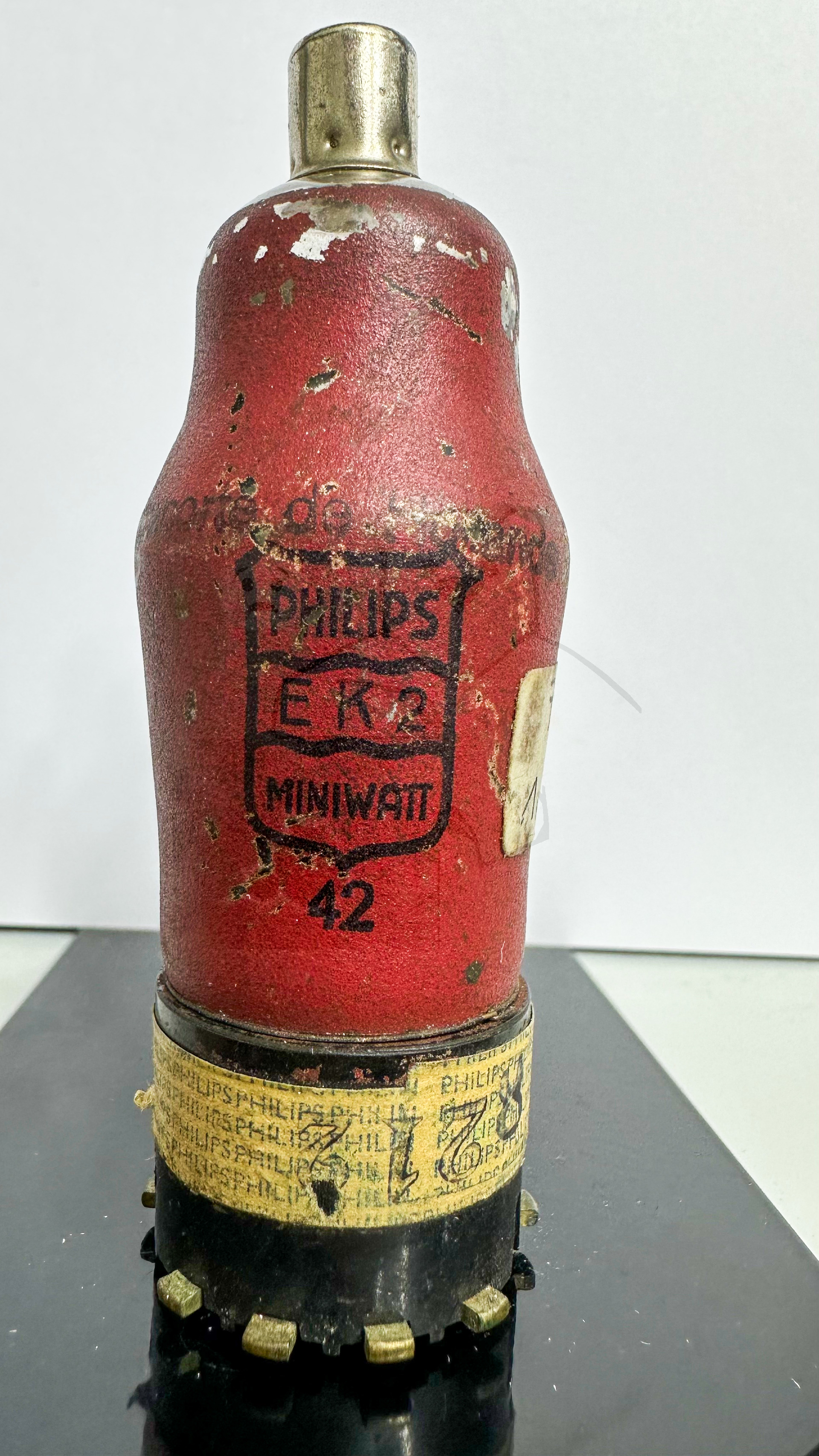

Röhre EK2 #4575 Bild 1
