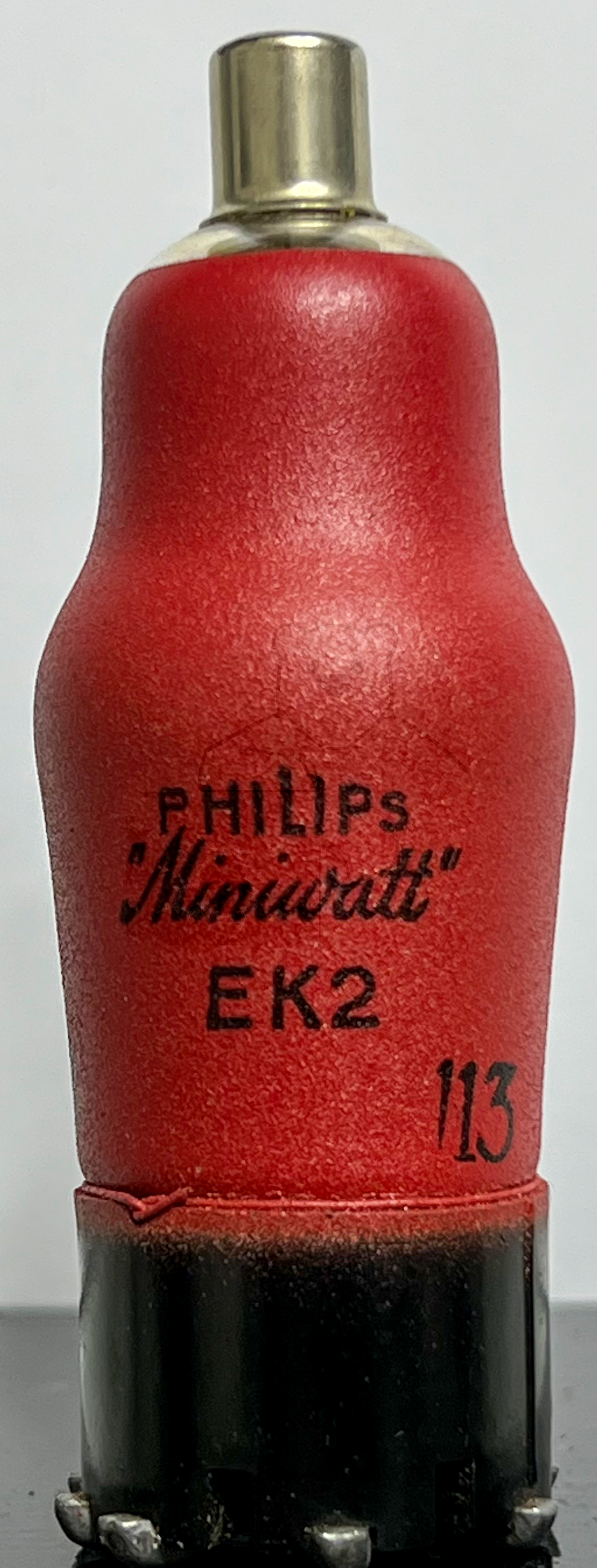

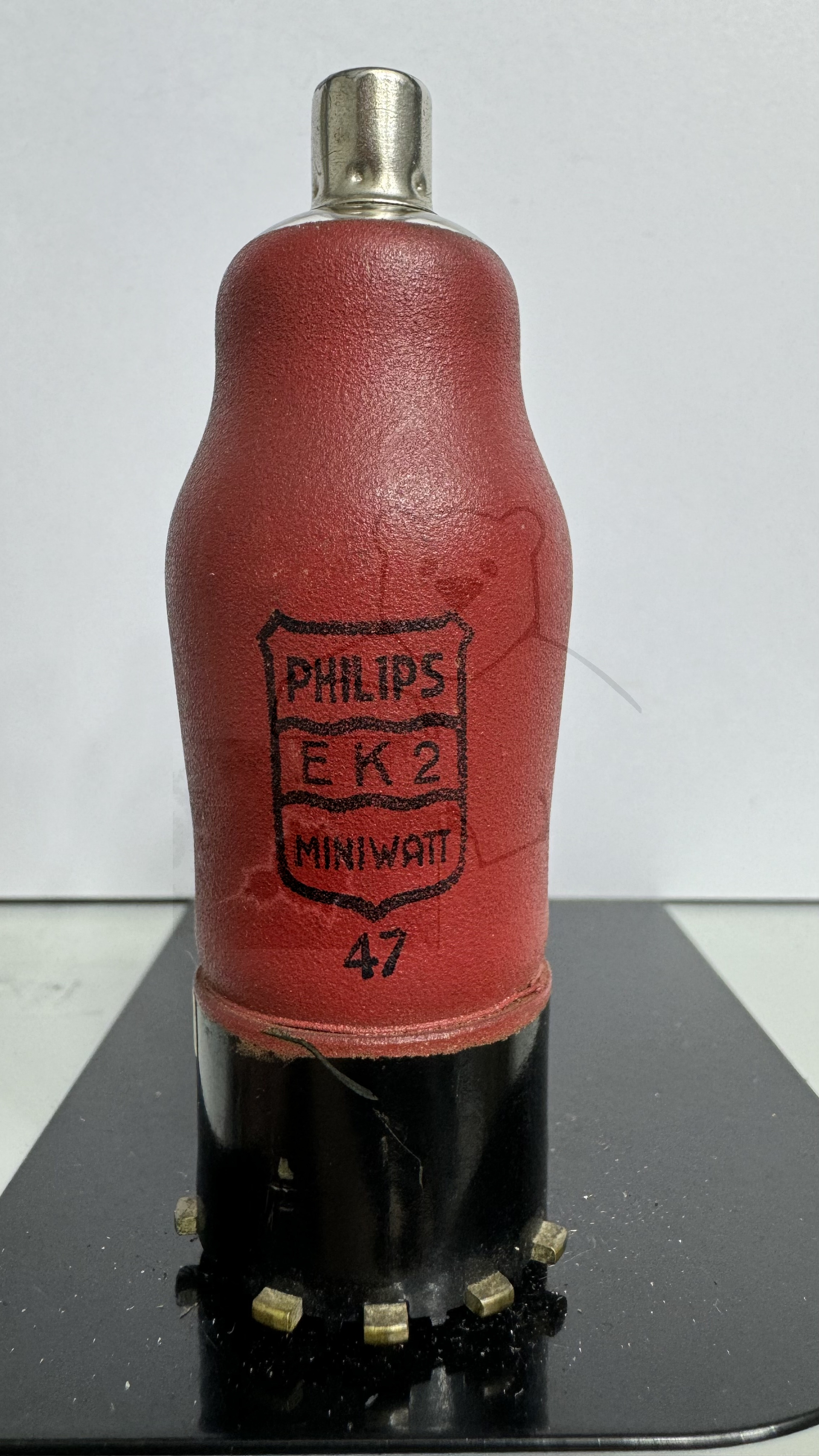

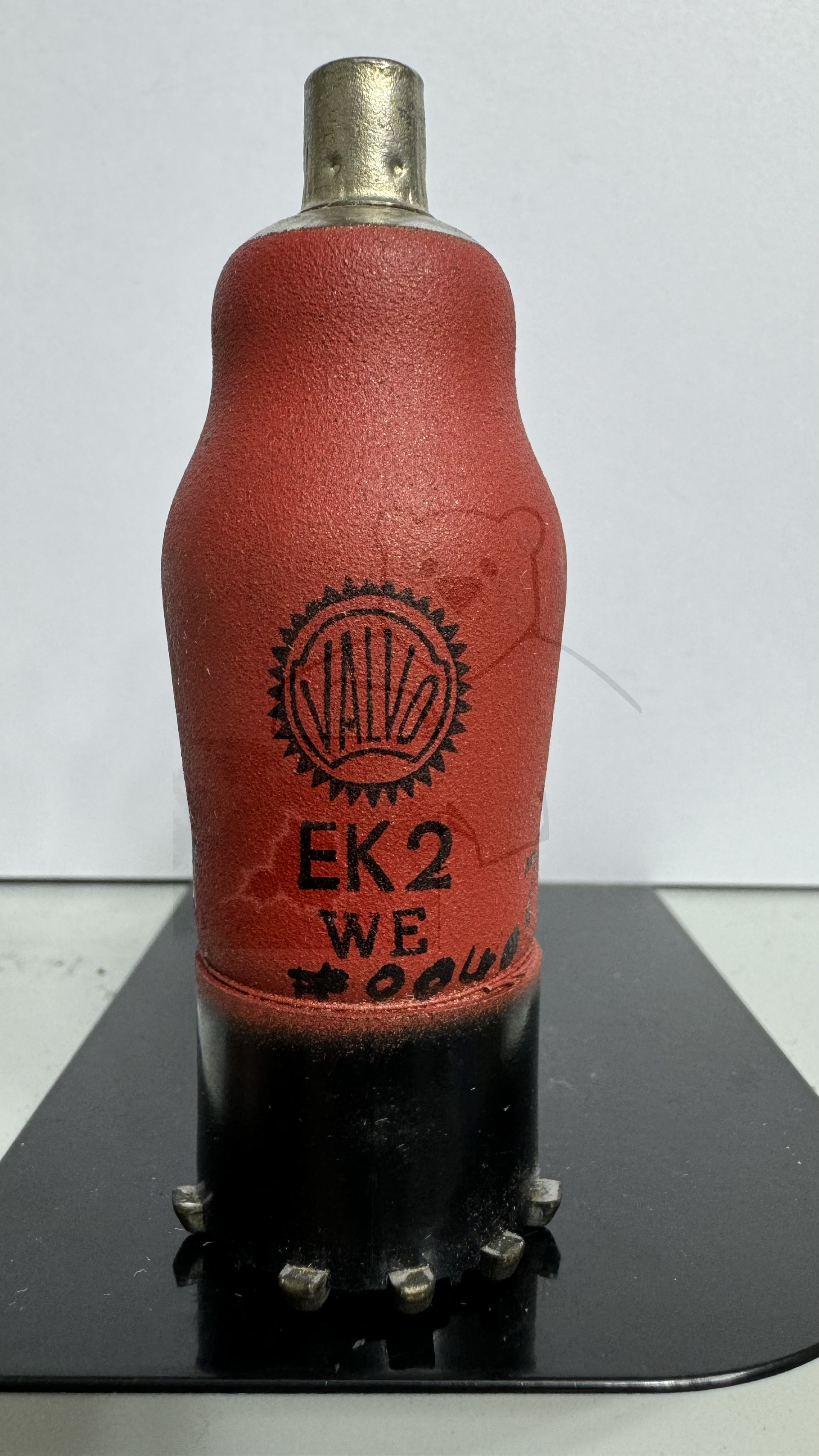

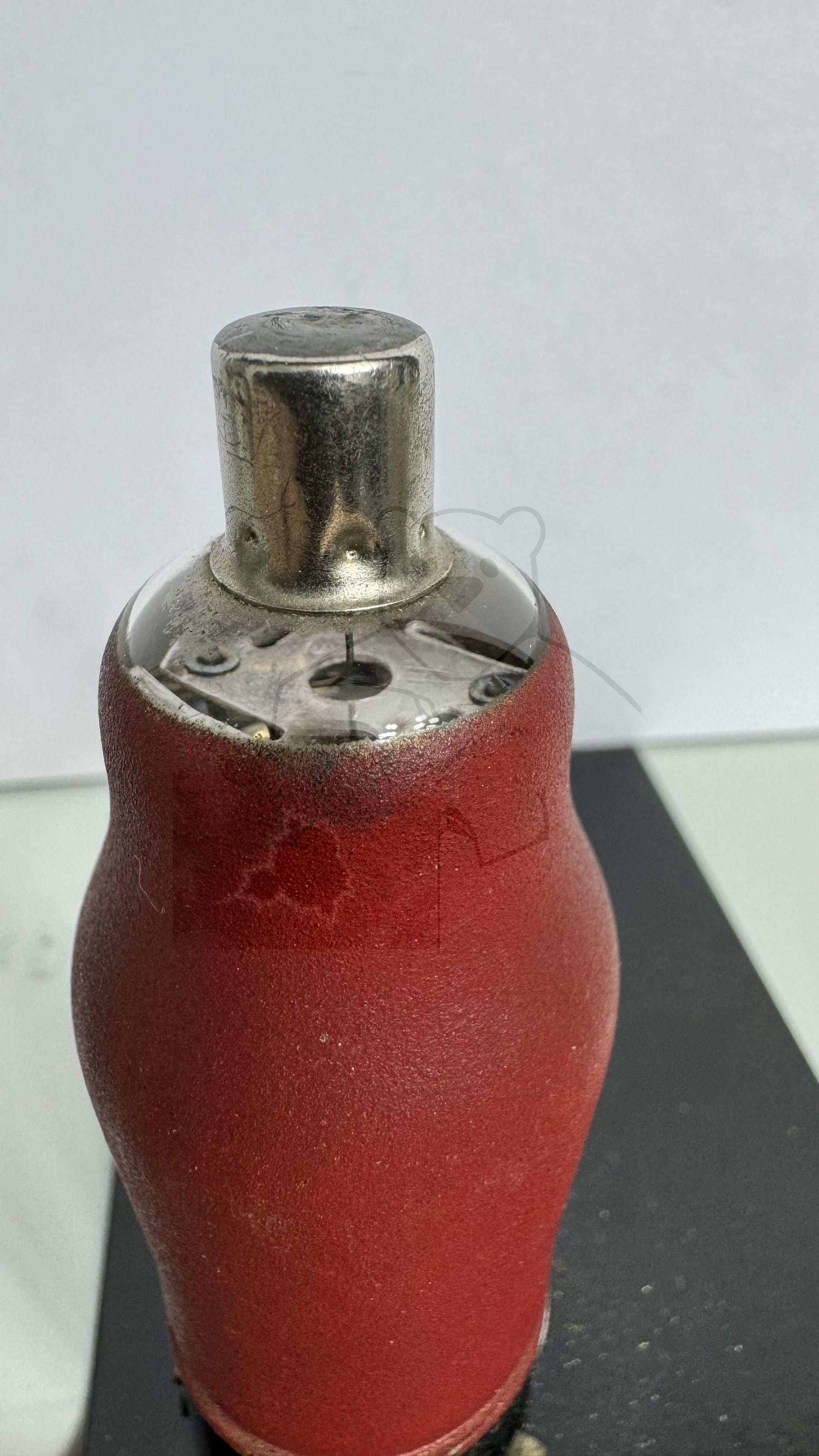

Daten und Bilder der Röhre: EK2

🔎 Beschreibung der Röhre: EK2

Name	EK2
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

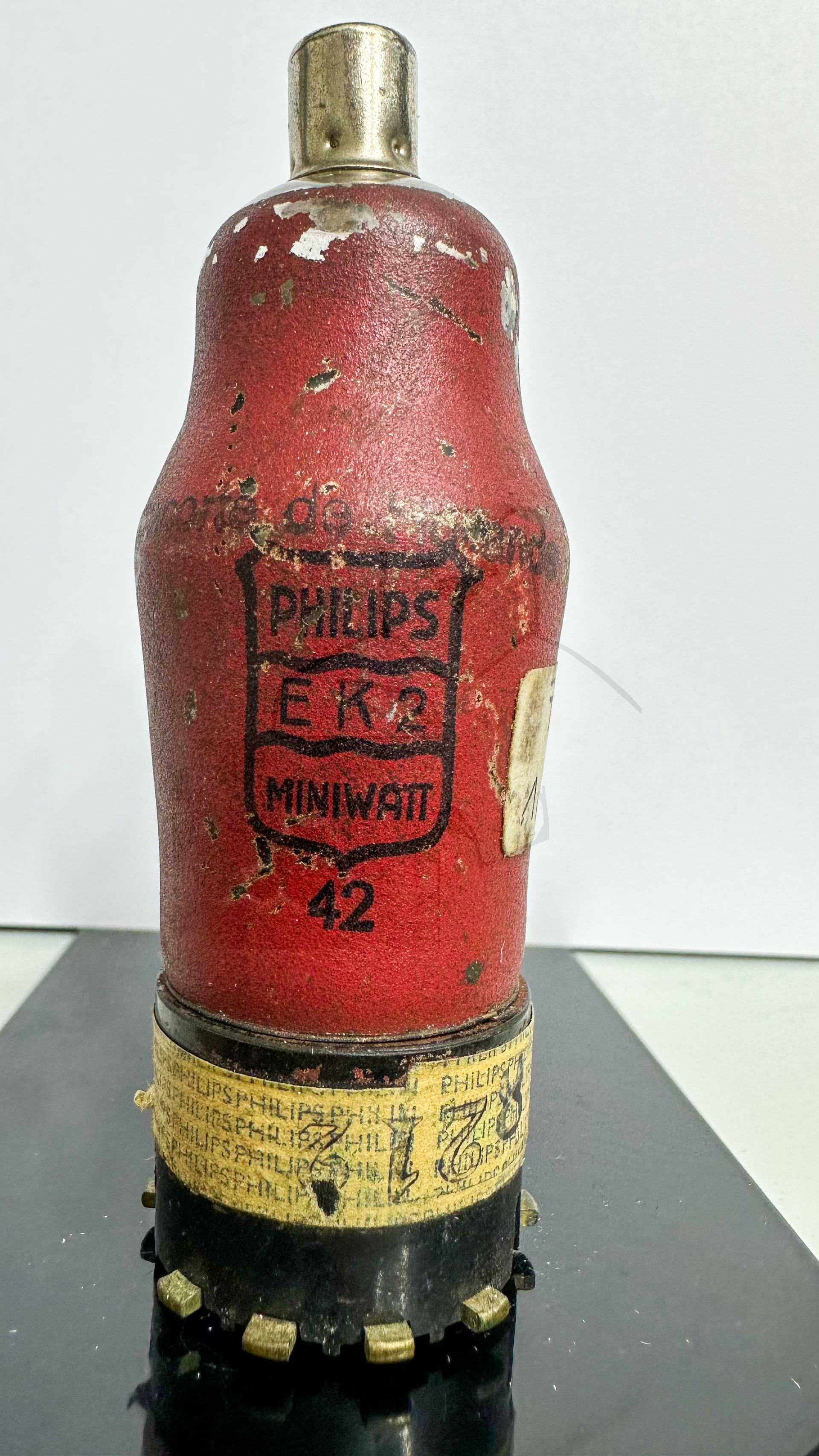

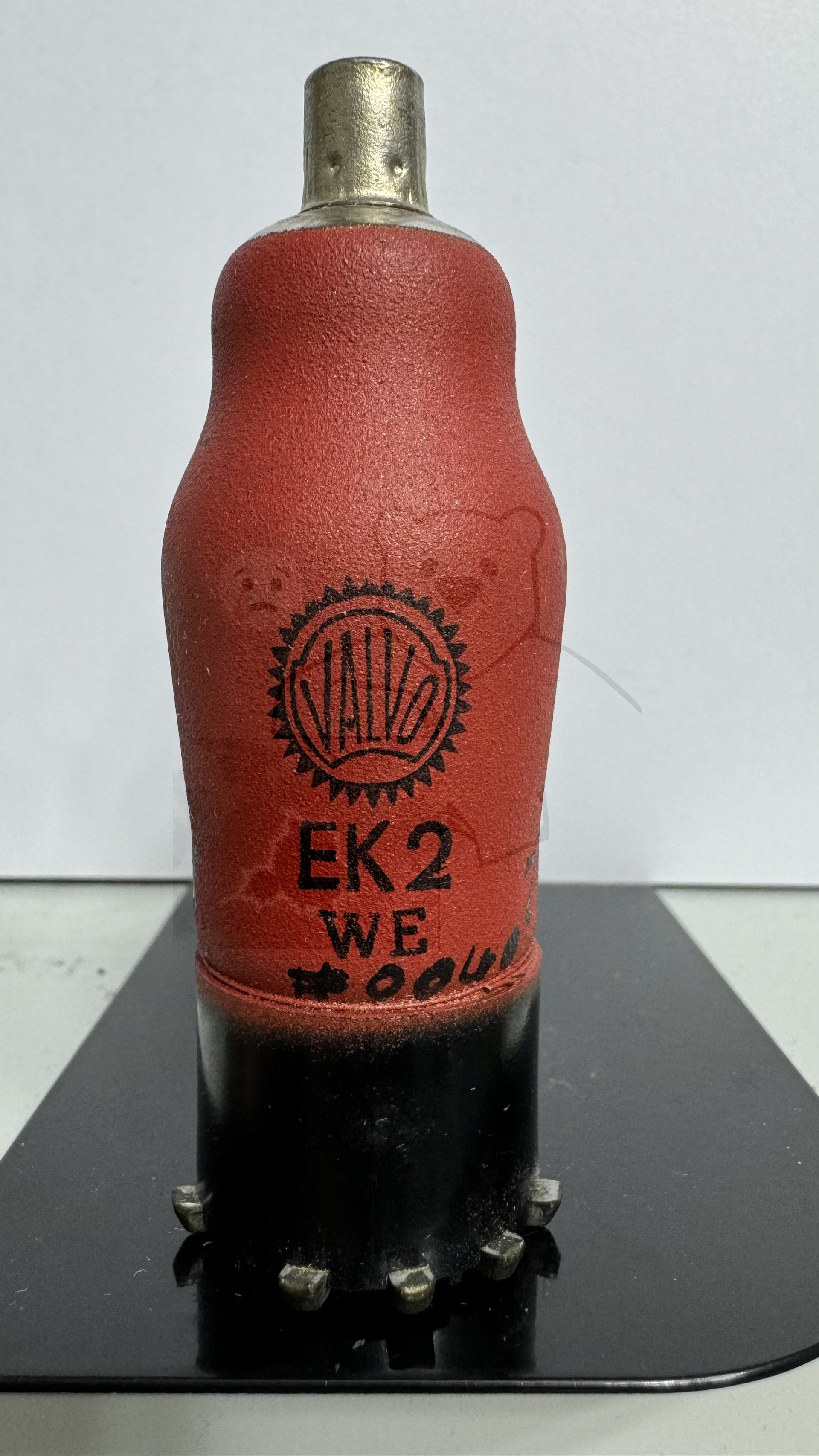

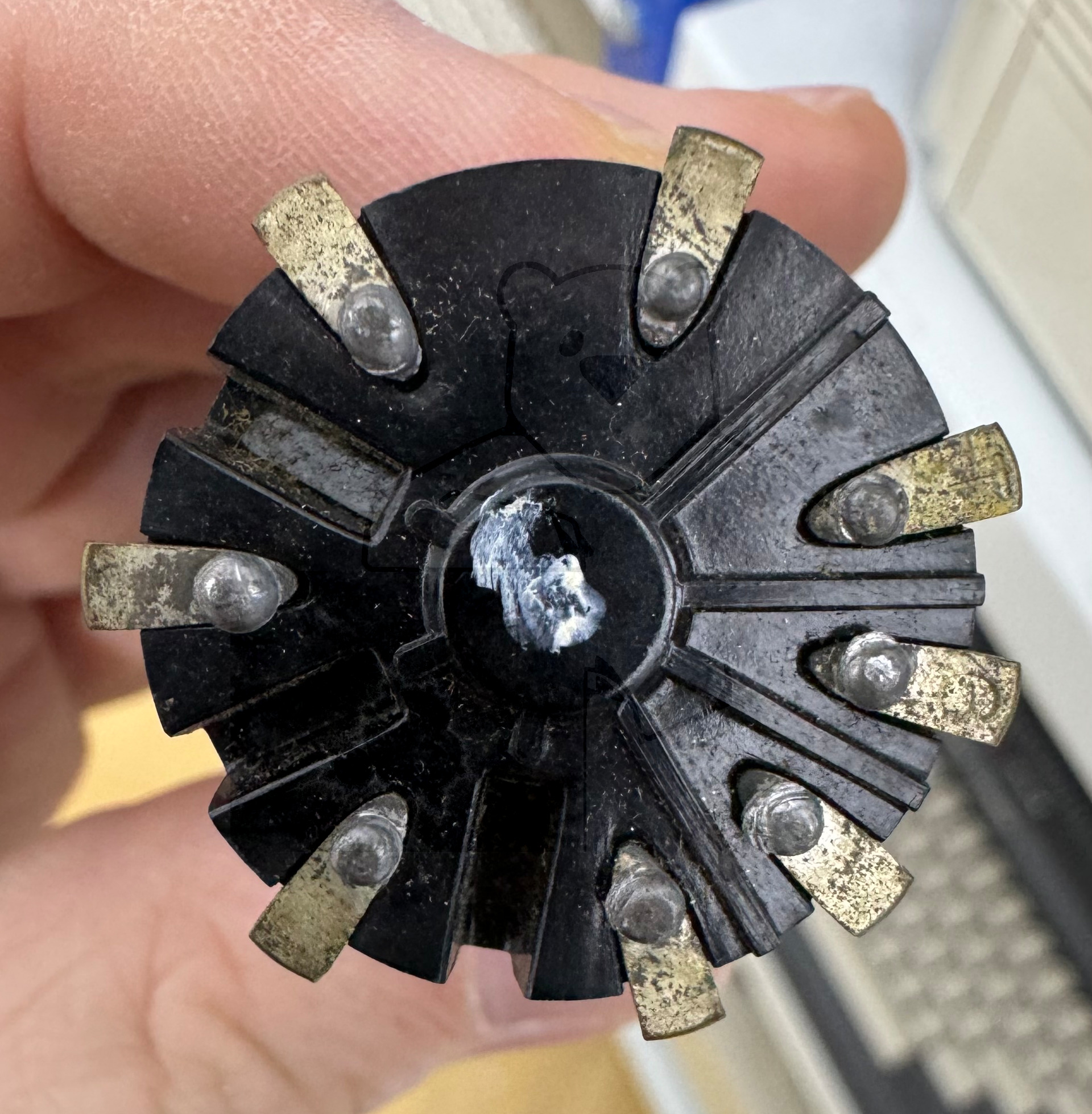

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 22:47:51

🔎 Beschreibung der Systeme für die Röhre: EK2

	System 1
Kathode	4
Gitter 1	6
Gitter 2	5
Gitter 3	7
Gitter 4	Kappe
Gitter 5	7
Gitter 6	4
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Oszillator / Mischer

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

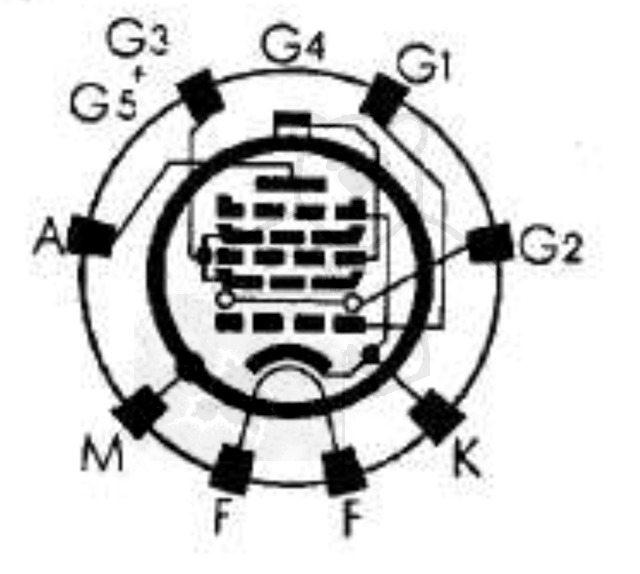

🔎 Sockelschaltung der EK2

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EK2
Anwendung EK2 Version 1 [www.tubedata.info].pdf (554 kB)
Anwendung EK2 Version 2 [www.tubedata.info].pdf (993 kB)
Anwendung EK2 Version 3 [www.tubedata.info].pdf (308 kB)
Anwendung EK2 Version 4 [www.tubedata.info].pdf (543 kB)
Datenblatt EK2 Philips.pdf (39 kB)
Pruefkarte EK2 - Funke W19 Roehrenpruefer.pdf (162 kB)
Pruefkarte EK2 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
