đ Beschreibung der Röhre: KDD1 Inventarnummer: 04571
| Name | â KDD1 |
| Vergleichsname | |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 2 |
| Heizstrom (AmpĂšre) | 0,22 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Eigentum der Kriegsmarine Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | S40b |
đ Beschreibung der Systeme fĂŒr die Röhre: KDD1
| System 1 | System 2 | |
| Kathode | 2 | 2 |
| Gitter 1 | 7 | 6 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 8 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | ||
| Funktion | â Endtriode |
â Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der KDD1
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: KDD1
Anwendung KDD1 Version 1 [www.tubedata.info].pdf (140 kB)
Anwendung KDD1 Version 2 [www.tubedata.info].pdf (230 kB)
Datenblatt KDD1 Philips.pdf (190 kB)
Pruefkarte KDD1 - Karte 1 - Funke W19 Roehrenpruefer.pdf (146 kB)
Pruefkarte KDD1 - Karte 2 - Funke W19 Roehrenpruefer.pdf (140 kB)
Pruefkarte KDD1 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: KDD1

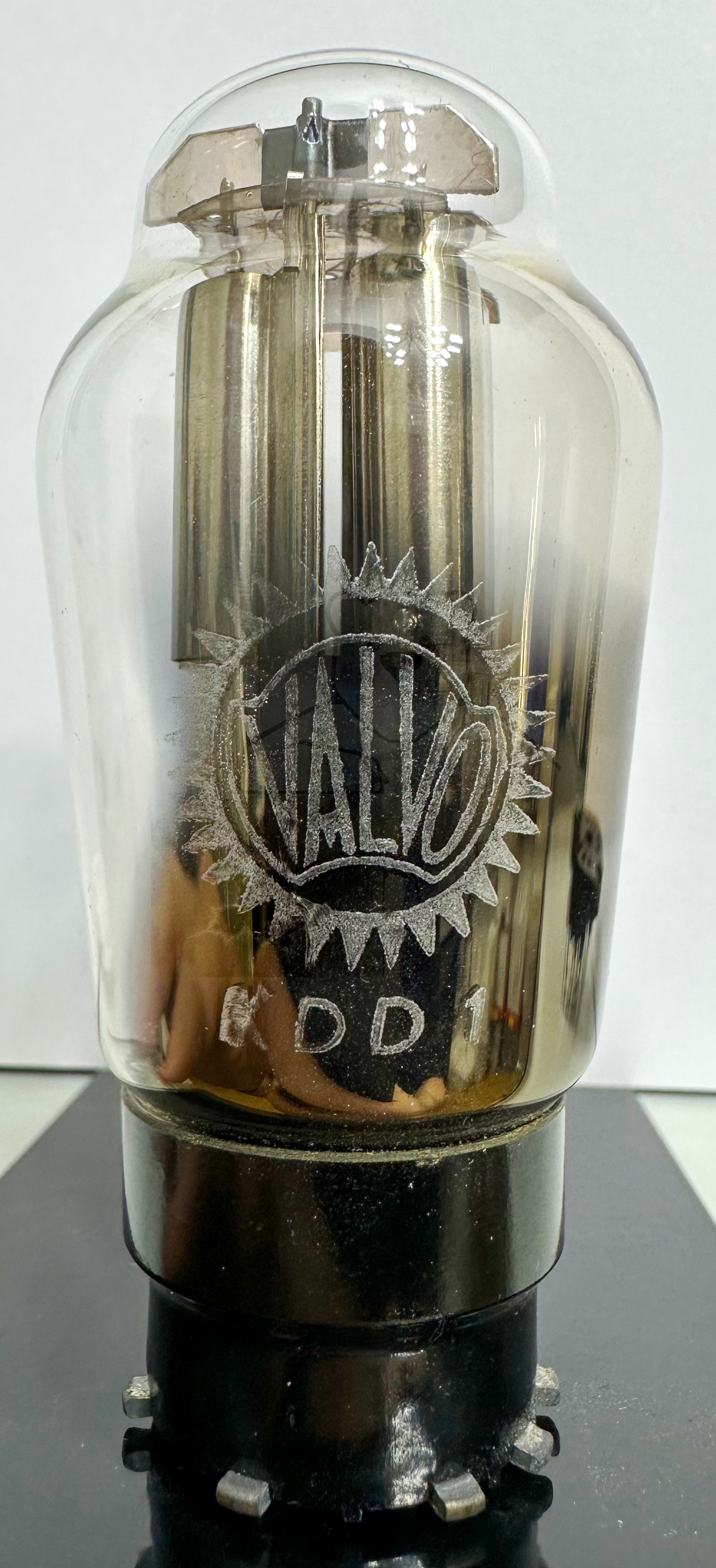

Röhre KDD1 #4571 Bild 1
