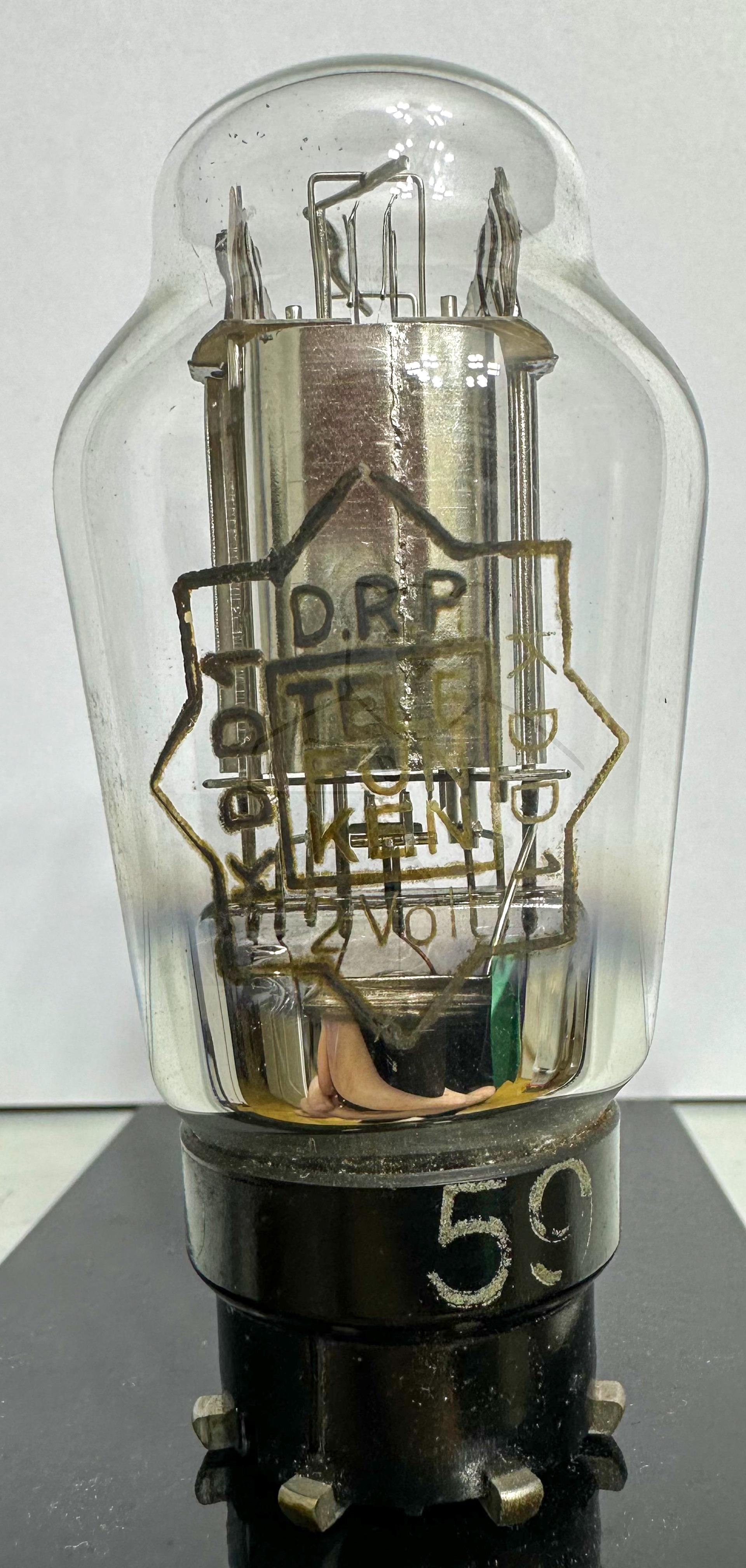

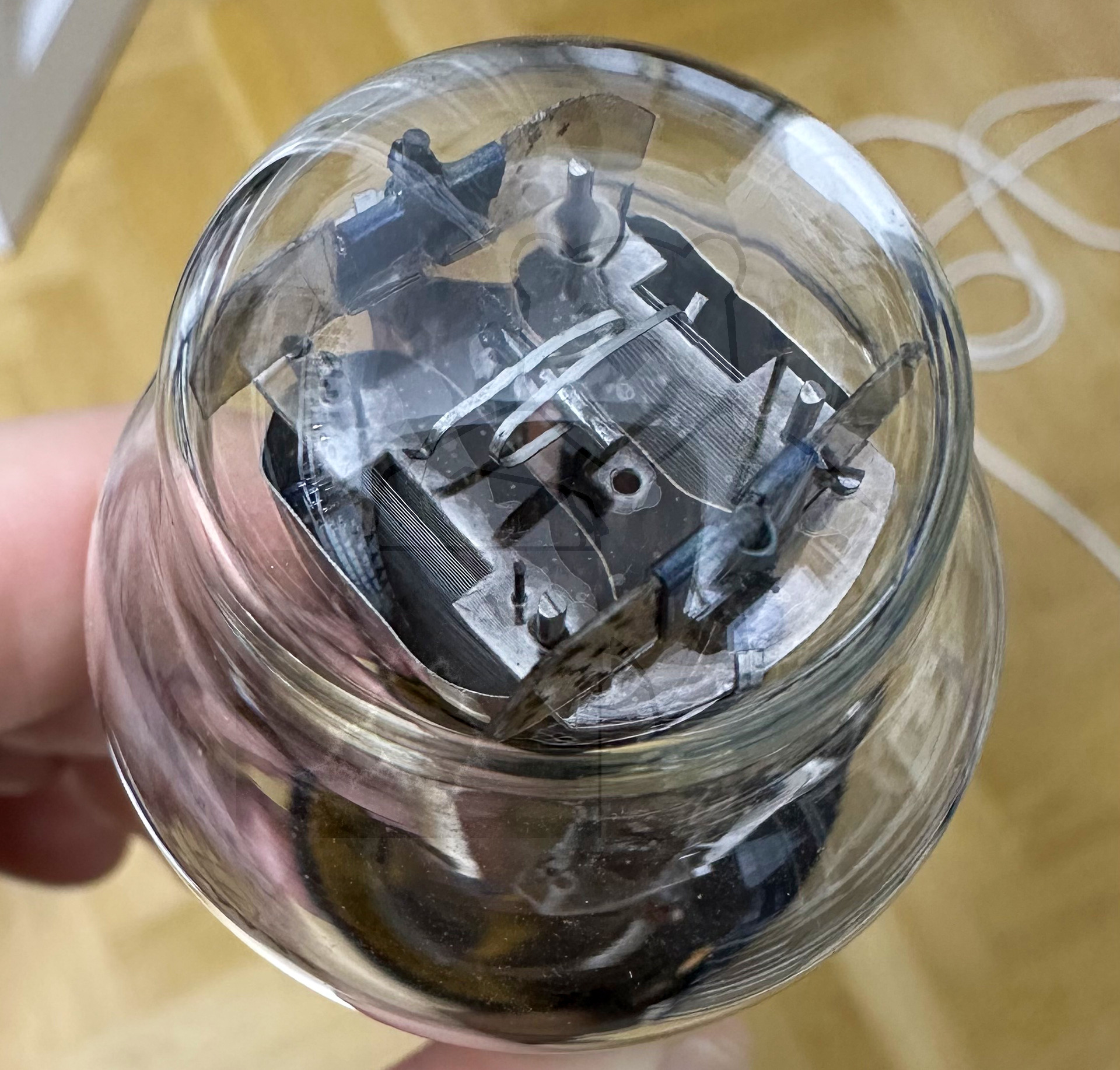

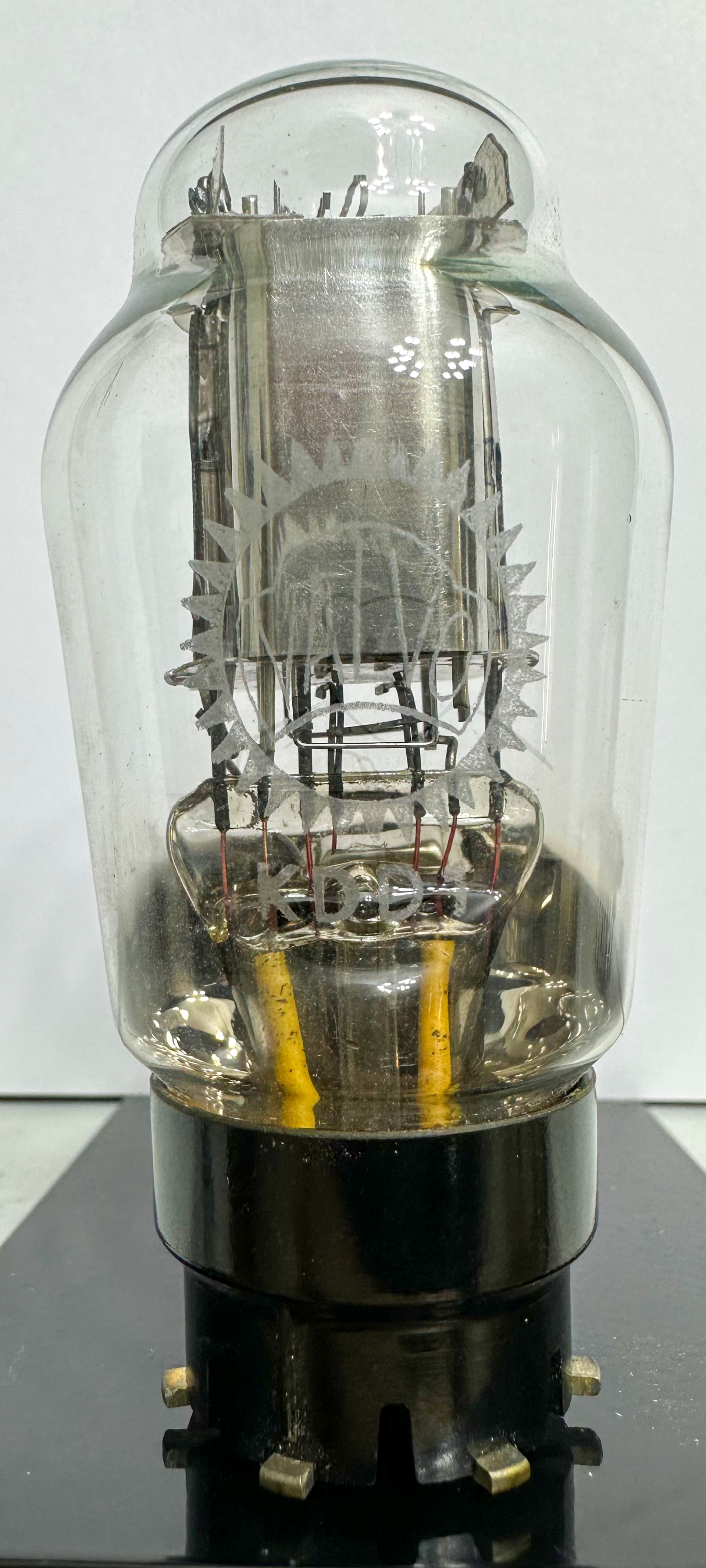

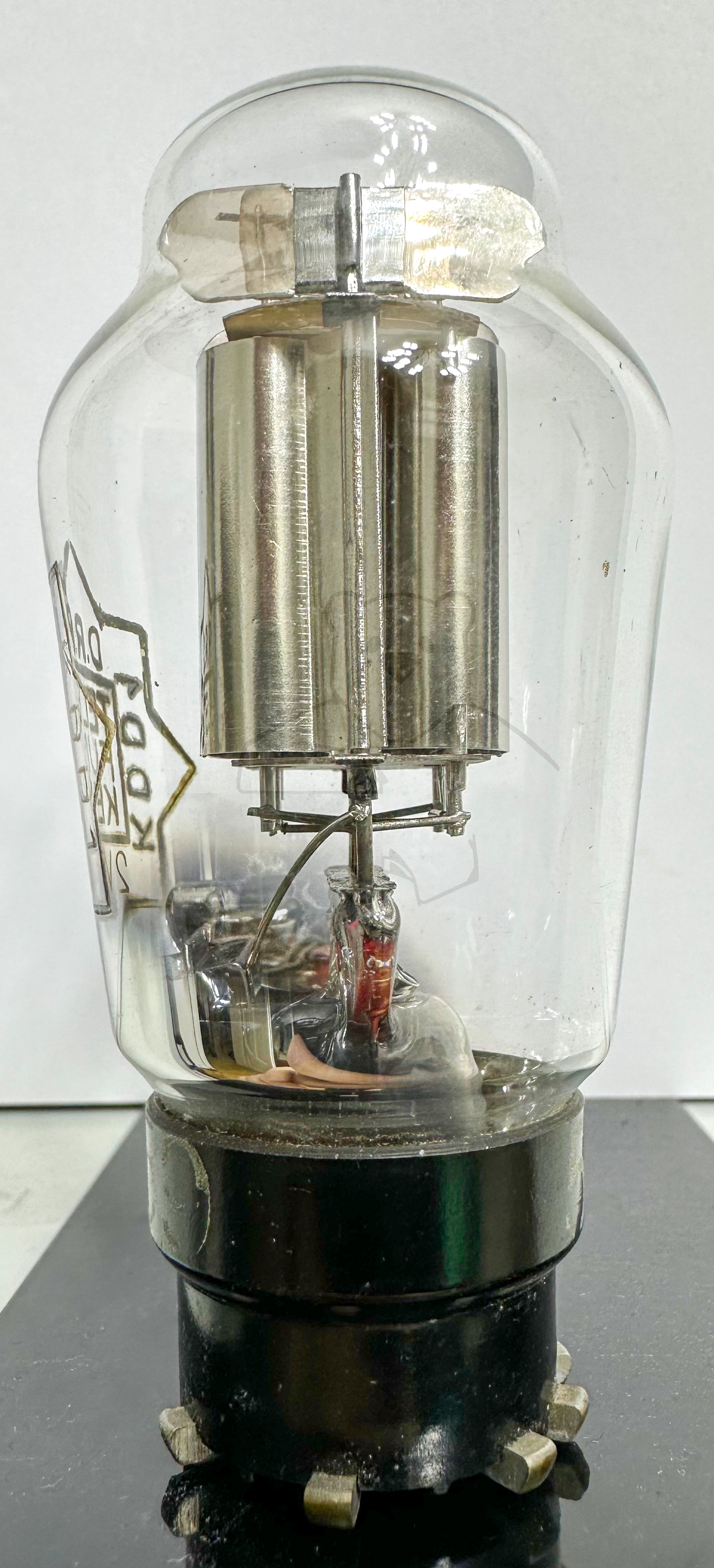

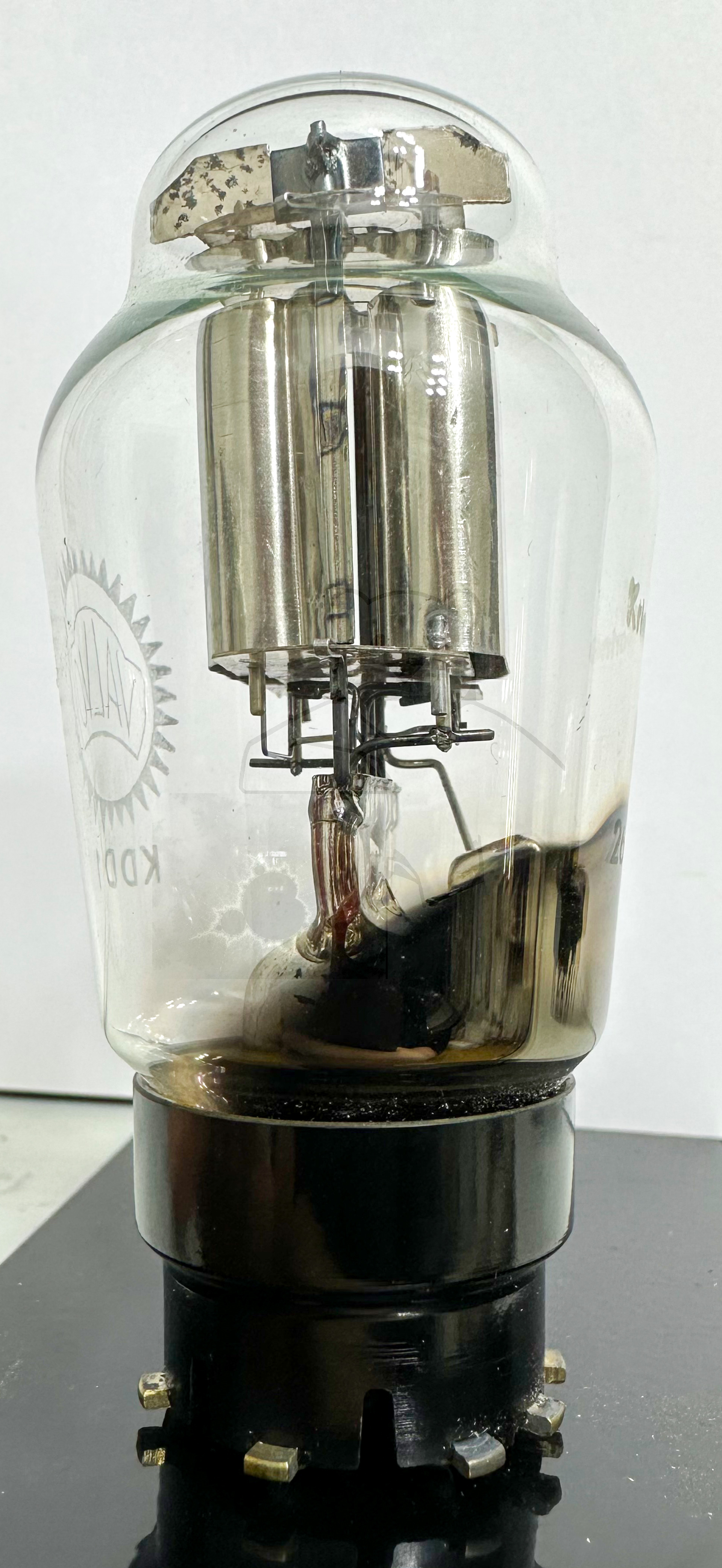

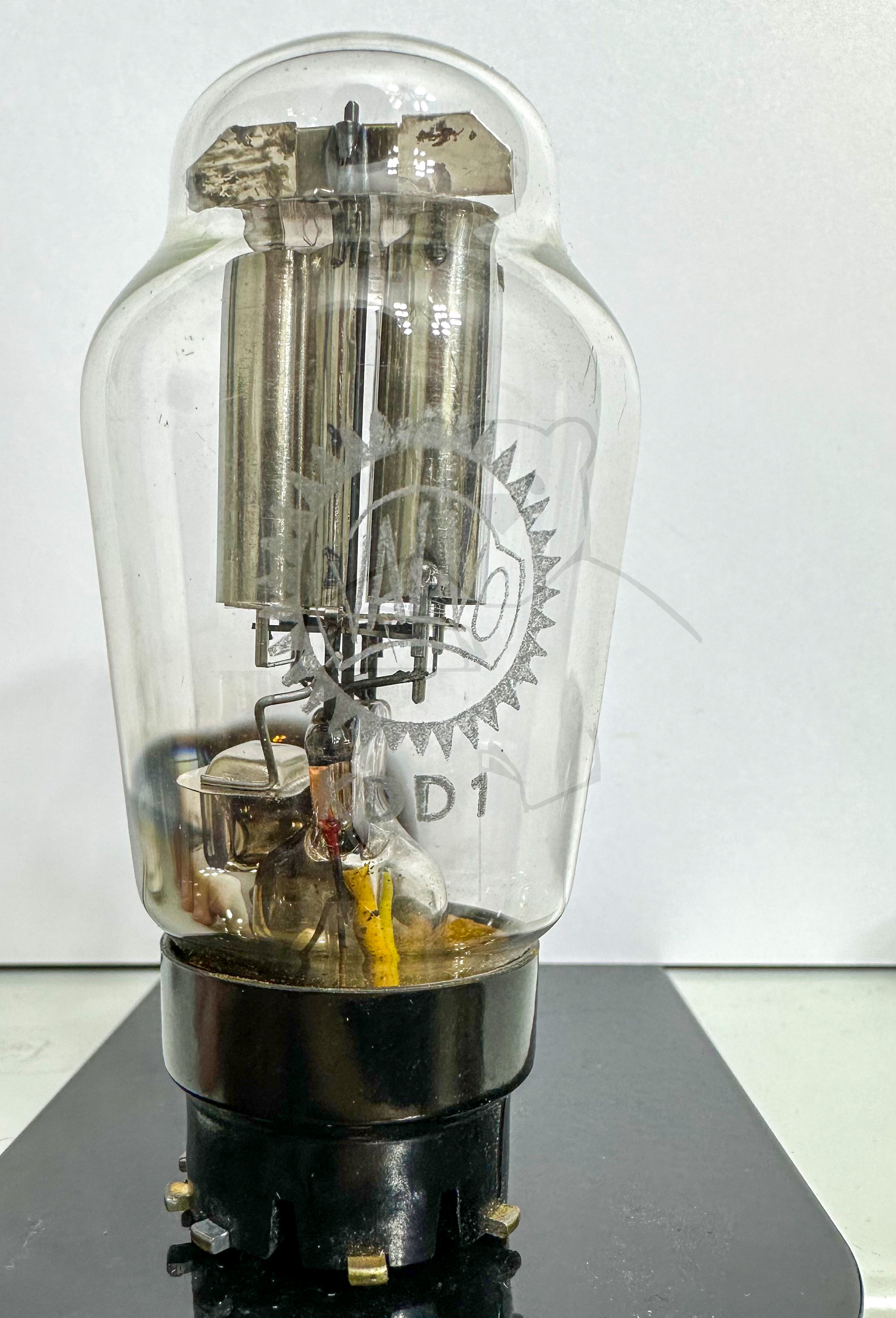

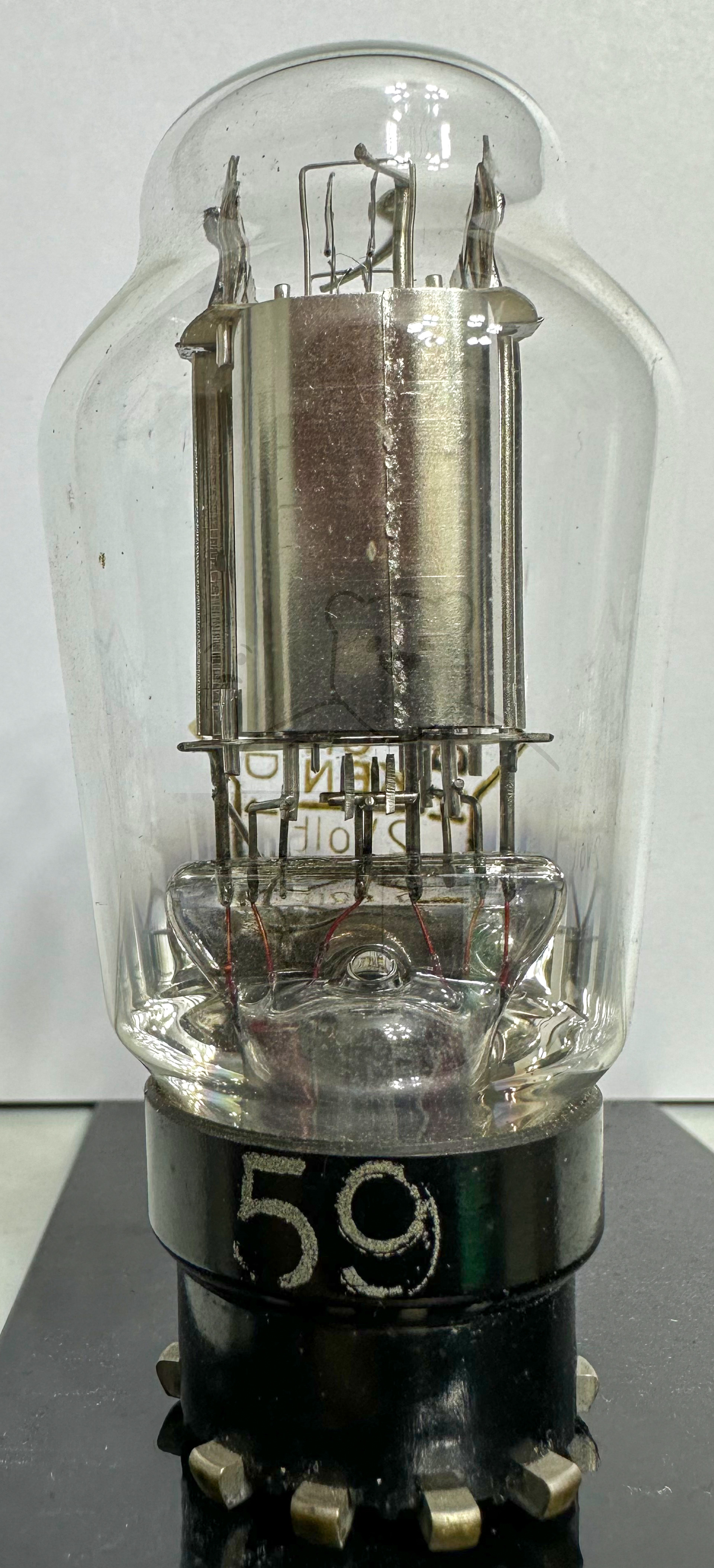

Daten und Bilder der Röhre: KDD1

🔎 Beschreibung der Röhre: KDD1

Name	KDD1
Vergleichsname
Heizspannung (Volt)	2
Heizstrom (Ampère)	0,22
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 10:52:58

🔎 Beschreibung der Systeme für die Röhre: KDD1

	System 1	System 2
Kathode	2	2
Gitter 1	7	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	8
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung
Funktion	→ Endtriode	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

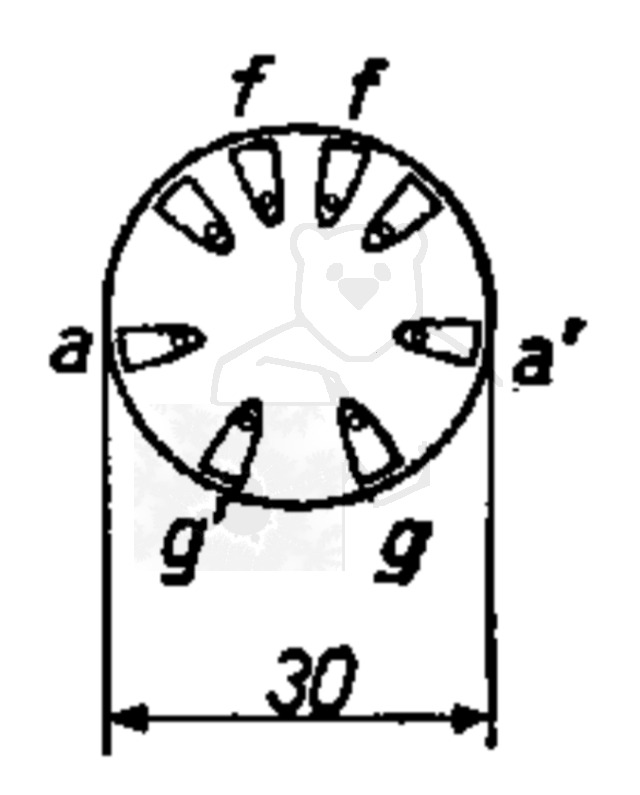

🔎 Sockelschaltung der KDD1

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: KDD1
Anwendung KDD1 Version 1 [www.tubedata.info].pdf (140 kB)
Anwendung KDD1 Version 2 [www.tubedata.info].pdf (230 kB)
Datenblatt KDD1 Philips.pdf (190 kB)
Pruefkarte KDD1 - Karte 1 - Funke W19 Roehrenpruefer.pdf (146 kB)
Pruefkarte KDD1 - Karte 2 - Funke W19 Roehrenpruefer.pdf (140 kB)
Pruefkarte KDD1 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
