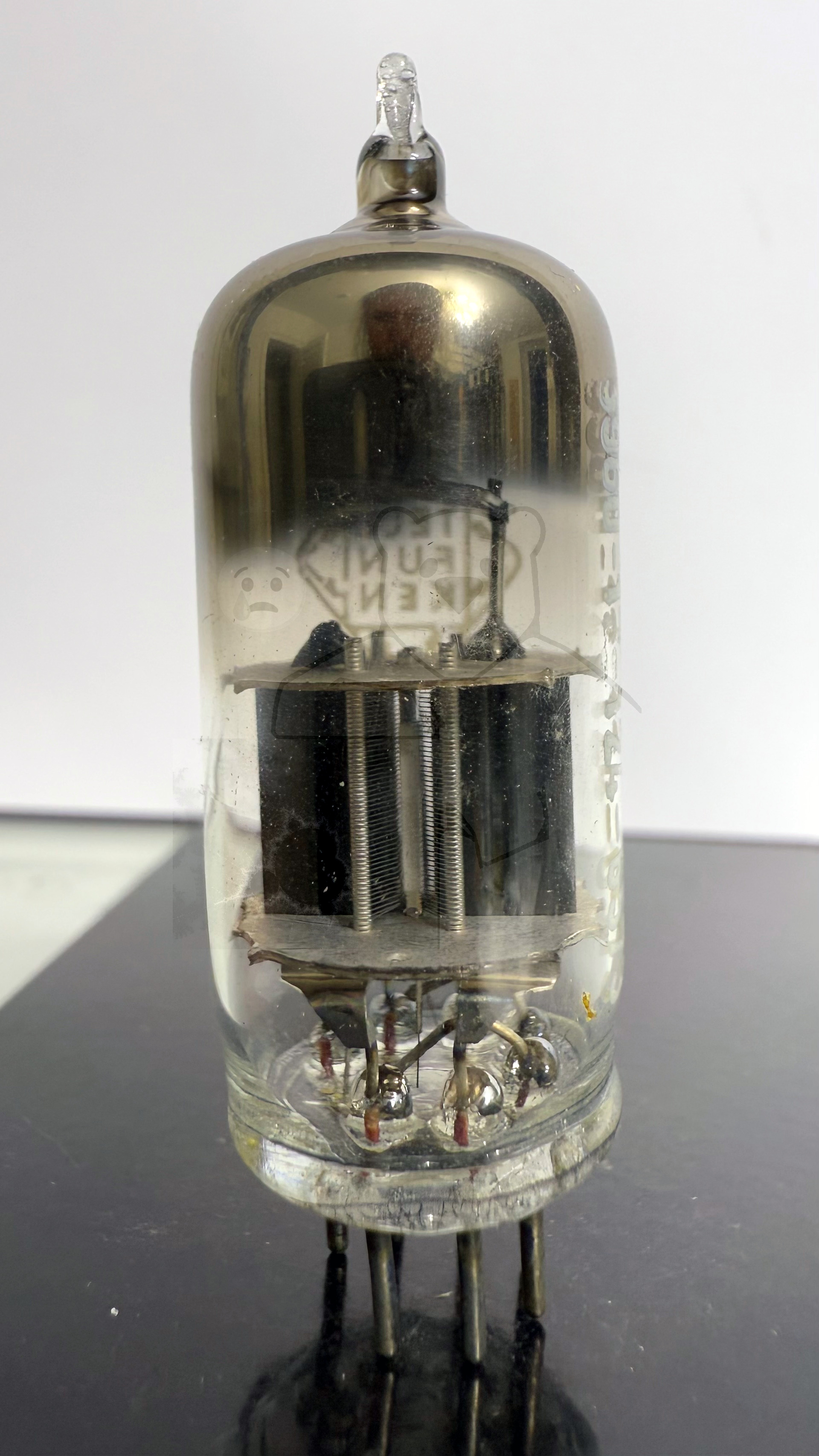

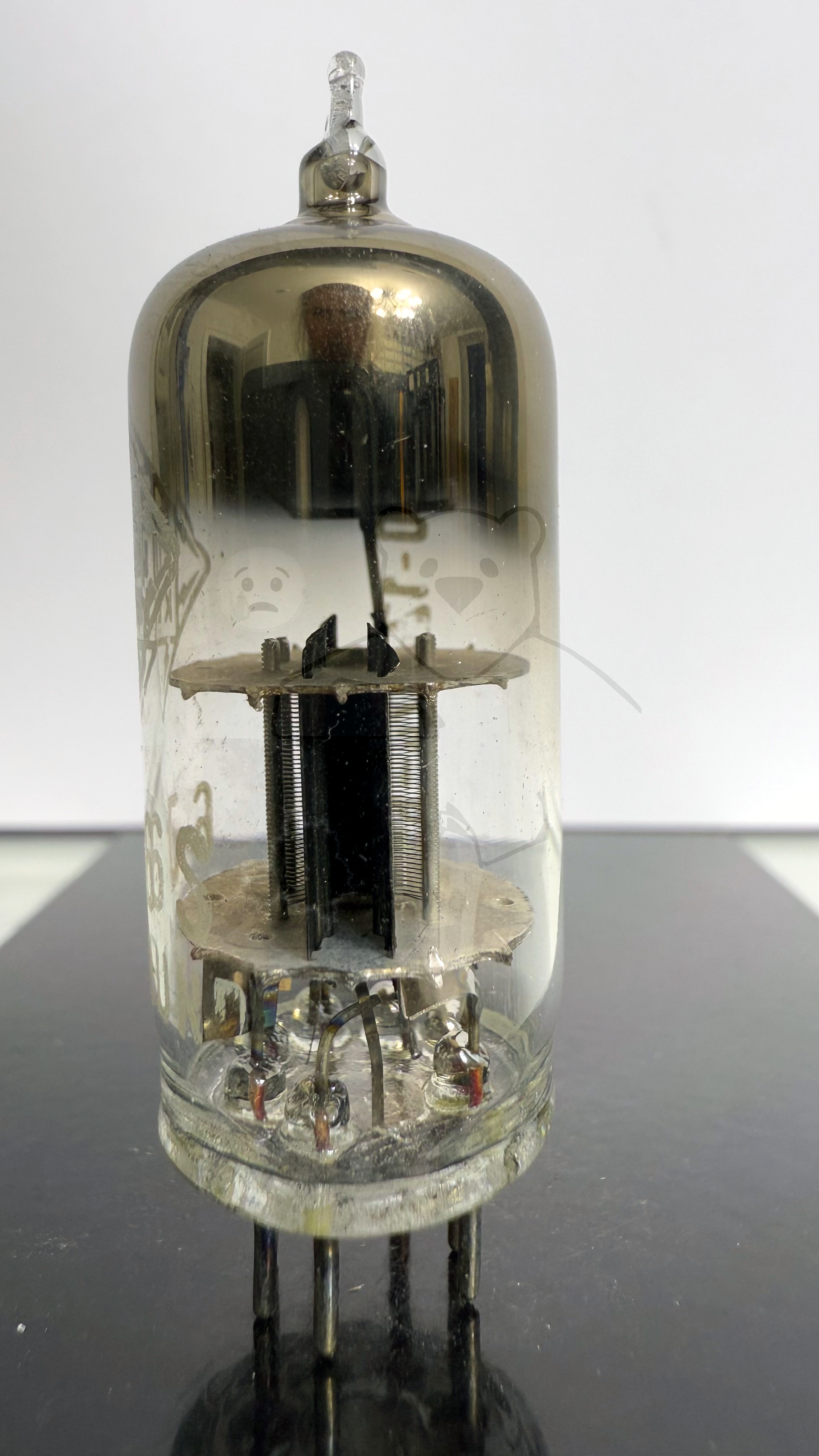

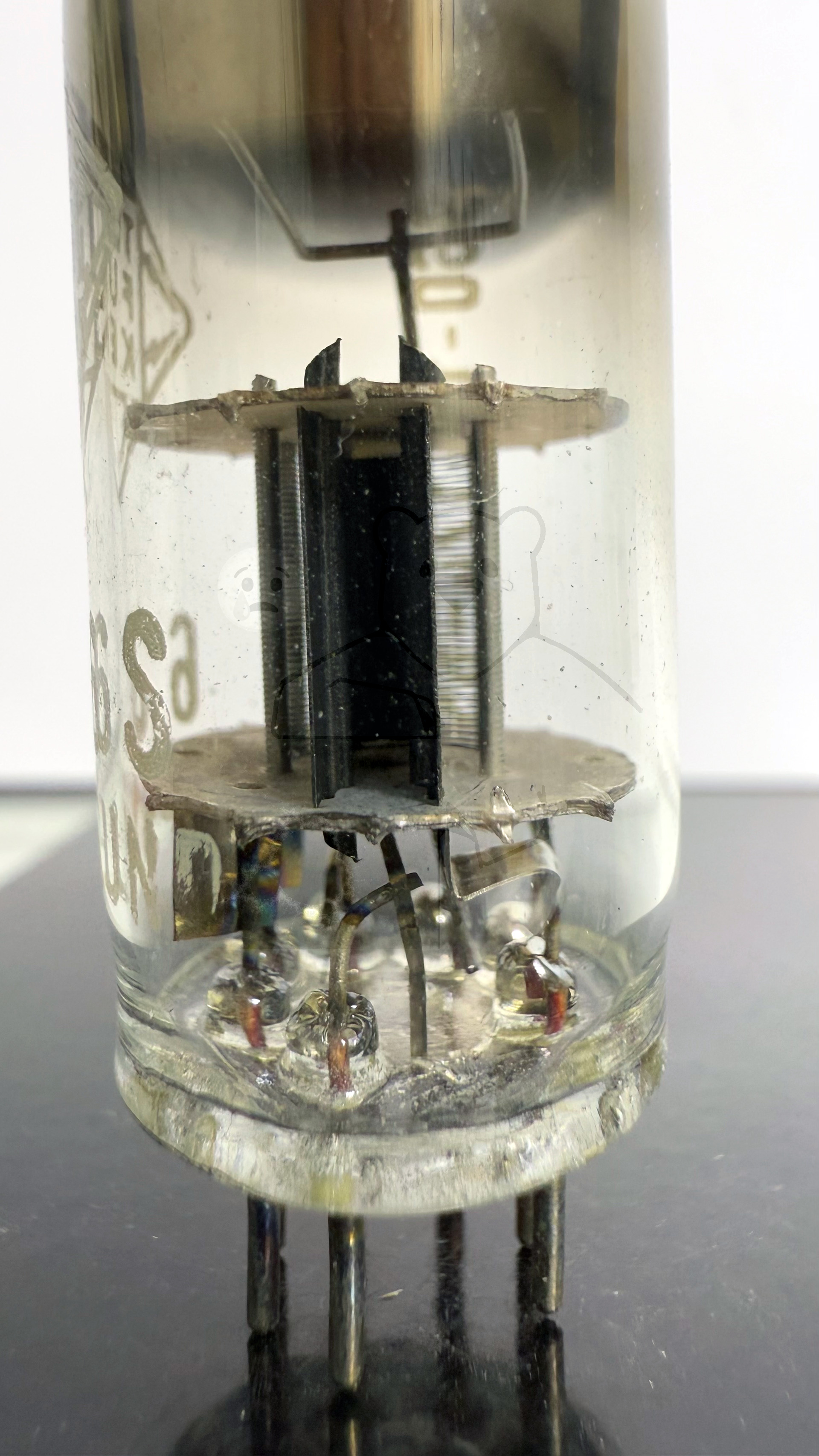

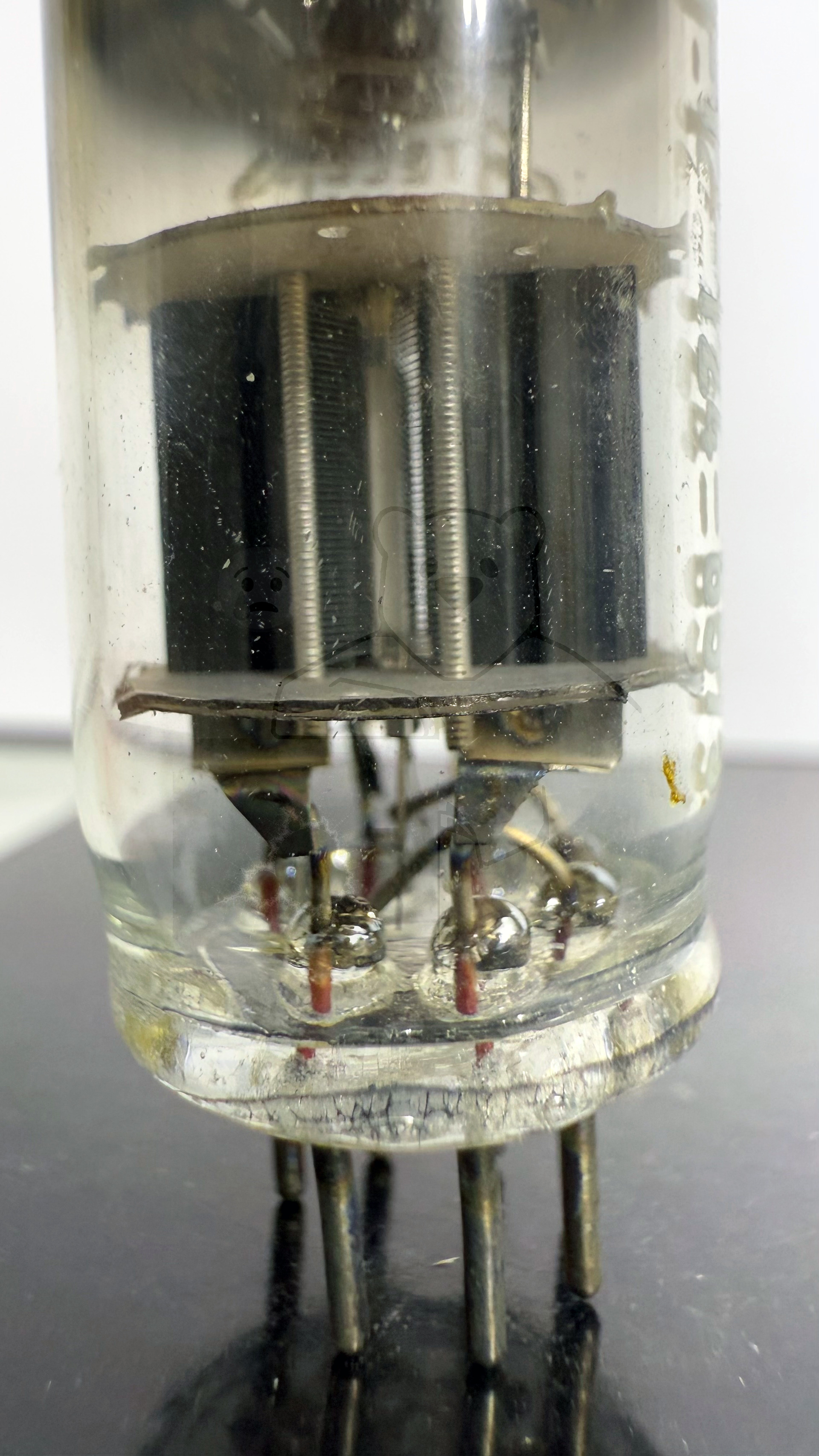

Daten und Bilder der Röhre: 6J6S

🔎 Beschreibung der Röhre: 6J6S Inventarnummer: 04551

Name	→ 6J6S
Vergleichsname	→ 6Ж6С Z62-D

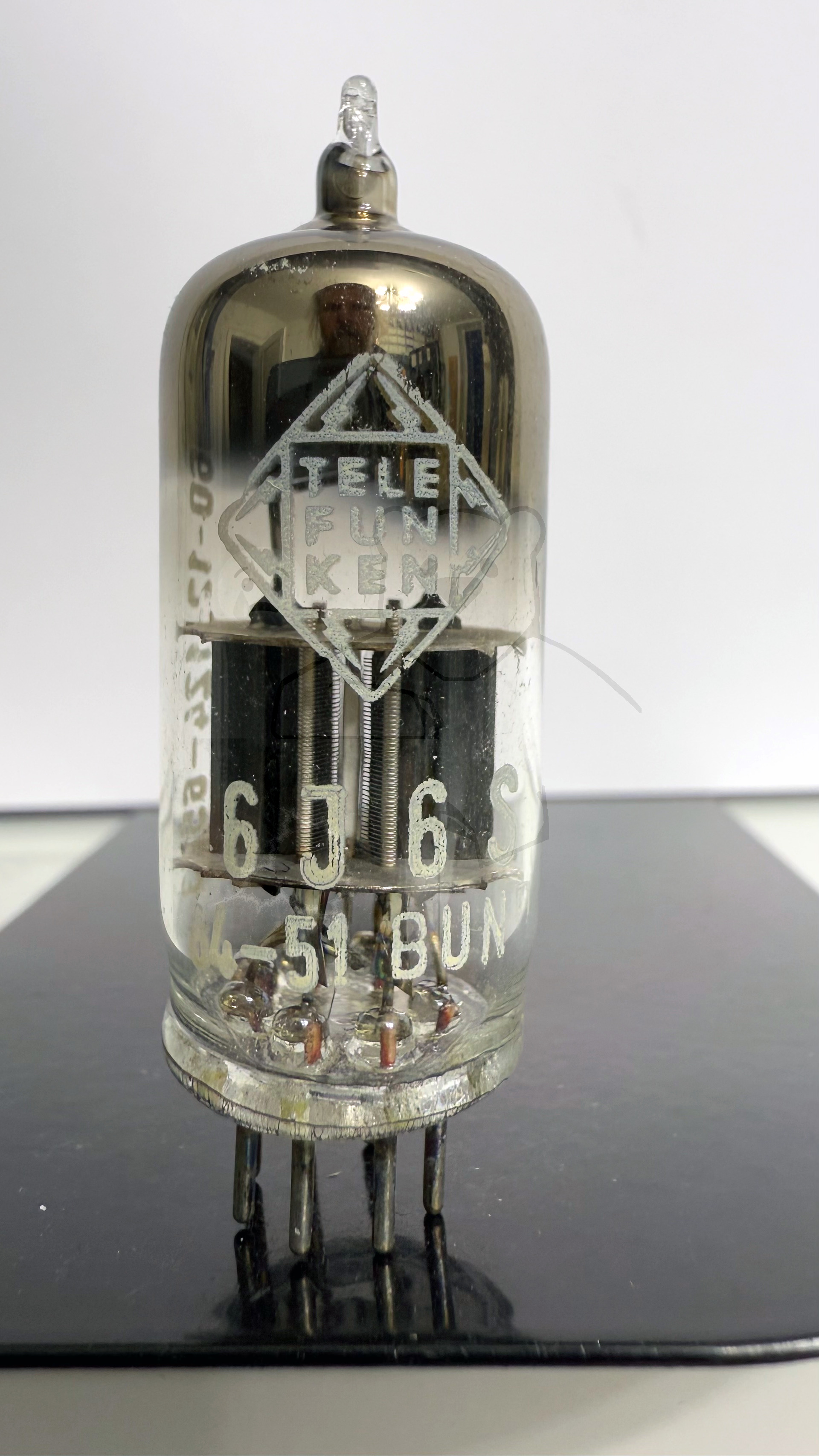

Hersteller	→ Telefunken
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp	Über die → 6J6S sind keine weiteren Informationen verfügbar. Es dürfte sich um eine selektierte Version der → 6J6 (Militärvariante ?) mit engen Toleranzen handeln.

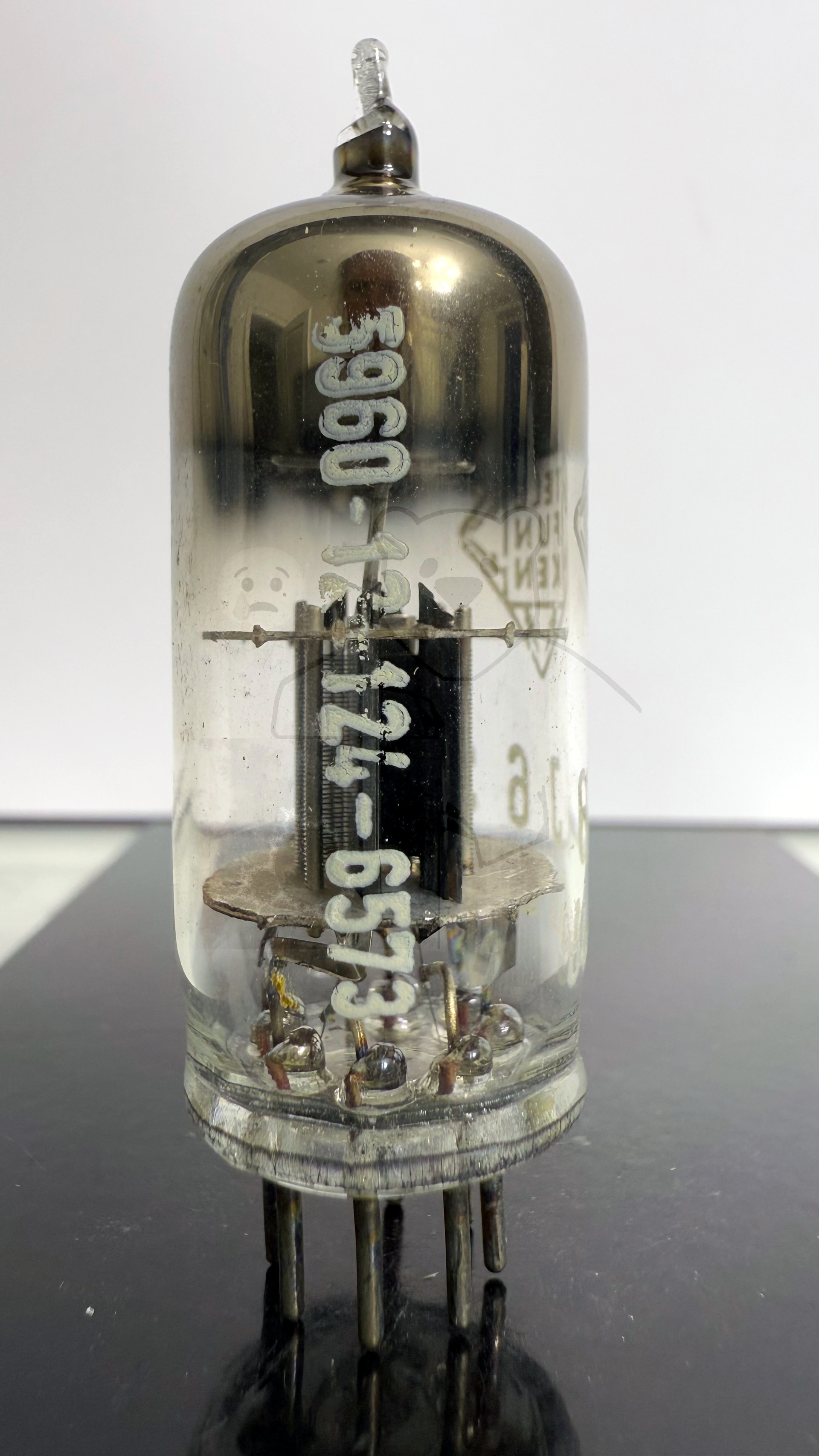

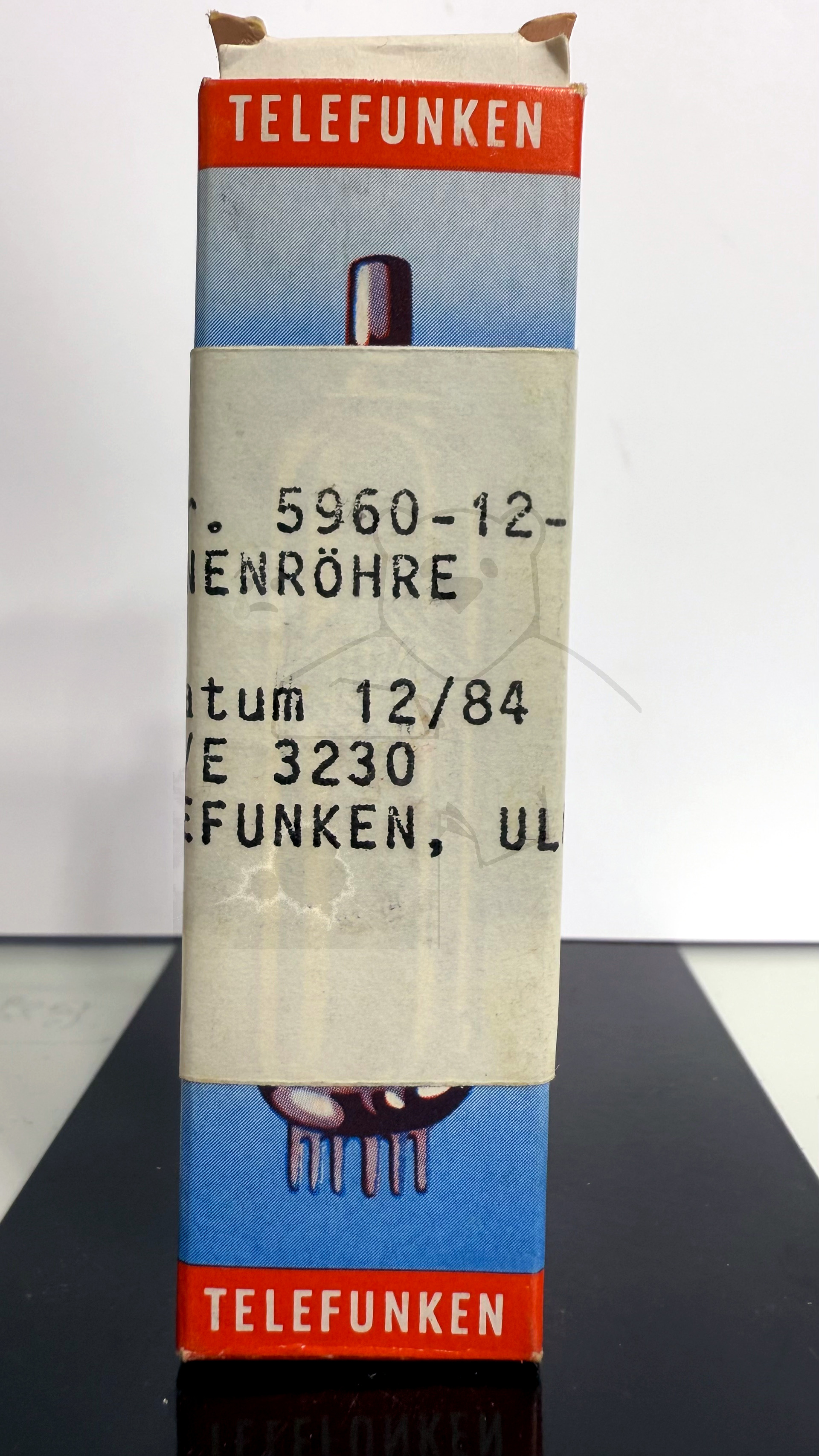

Informationen	Verpackt: 12/1984 5960-12-124-6573 (Versorgungsnummer)
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

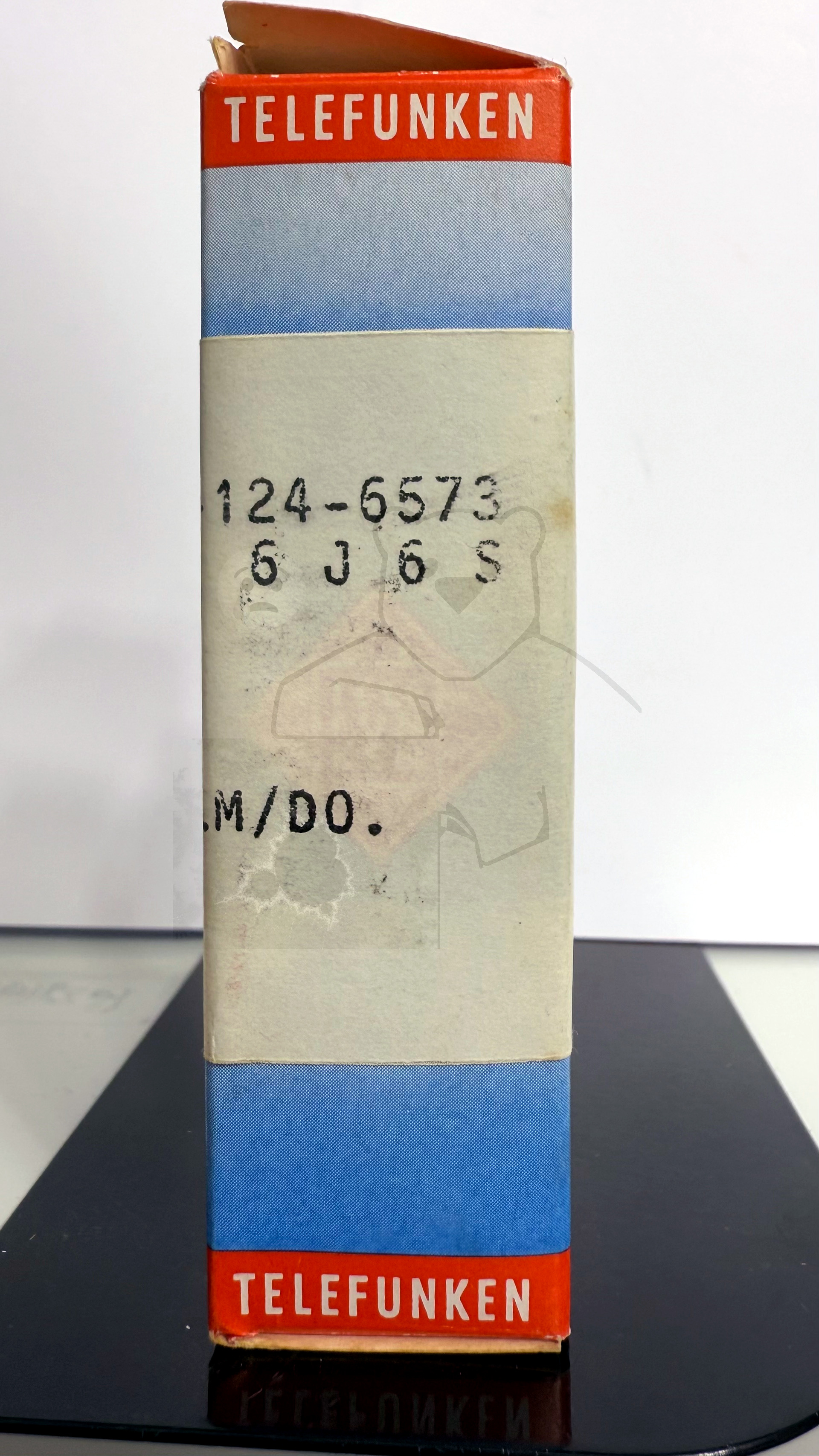

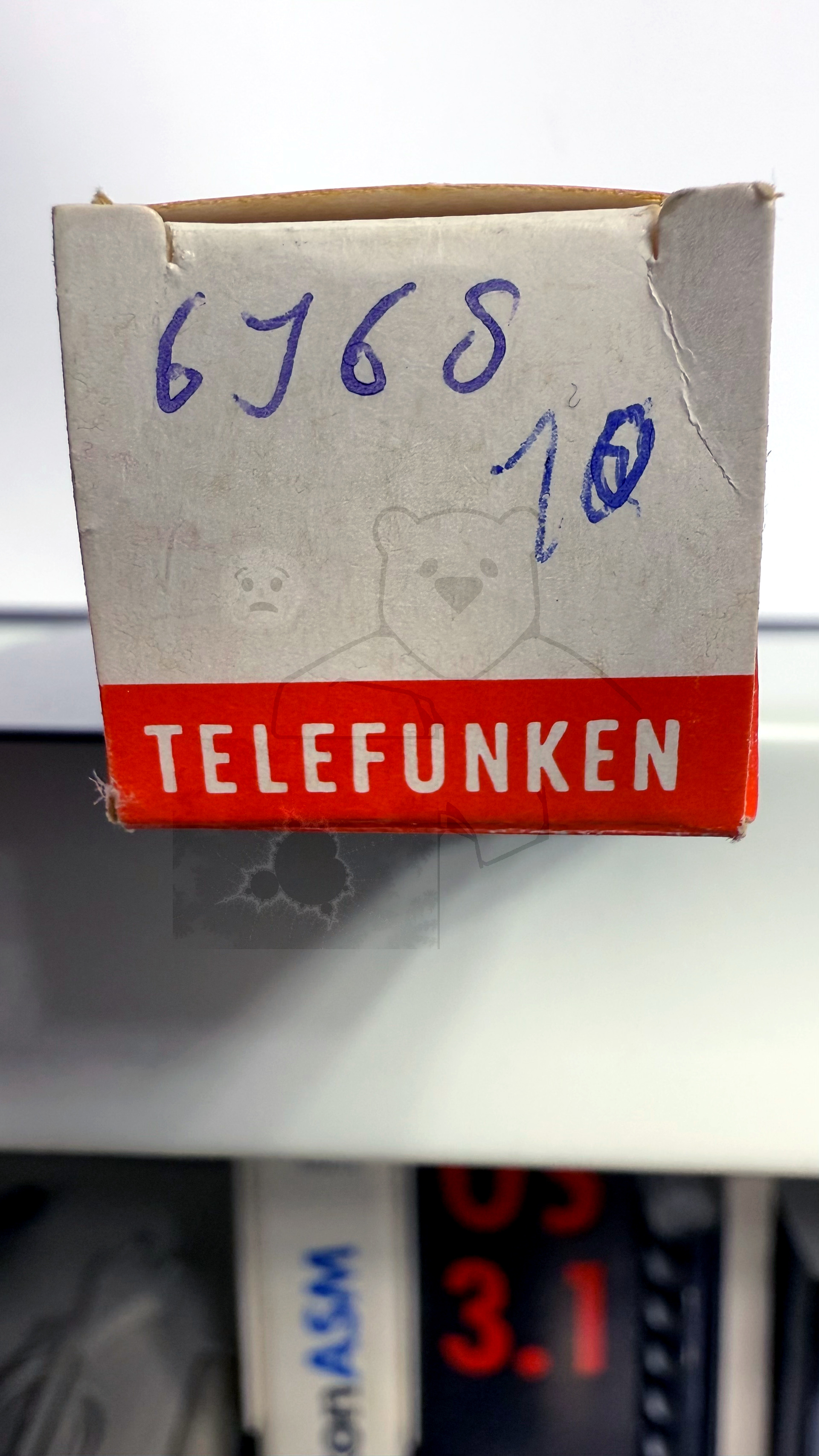

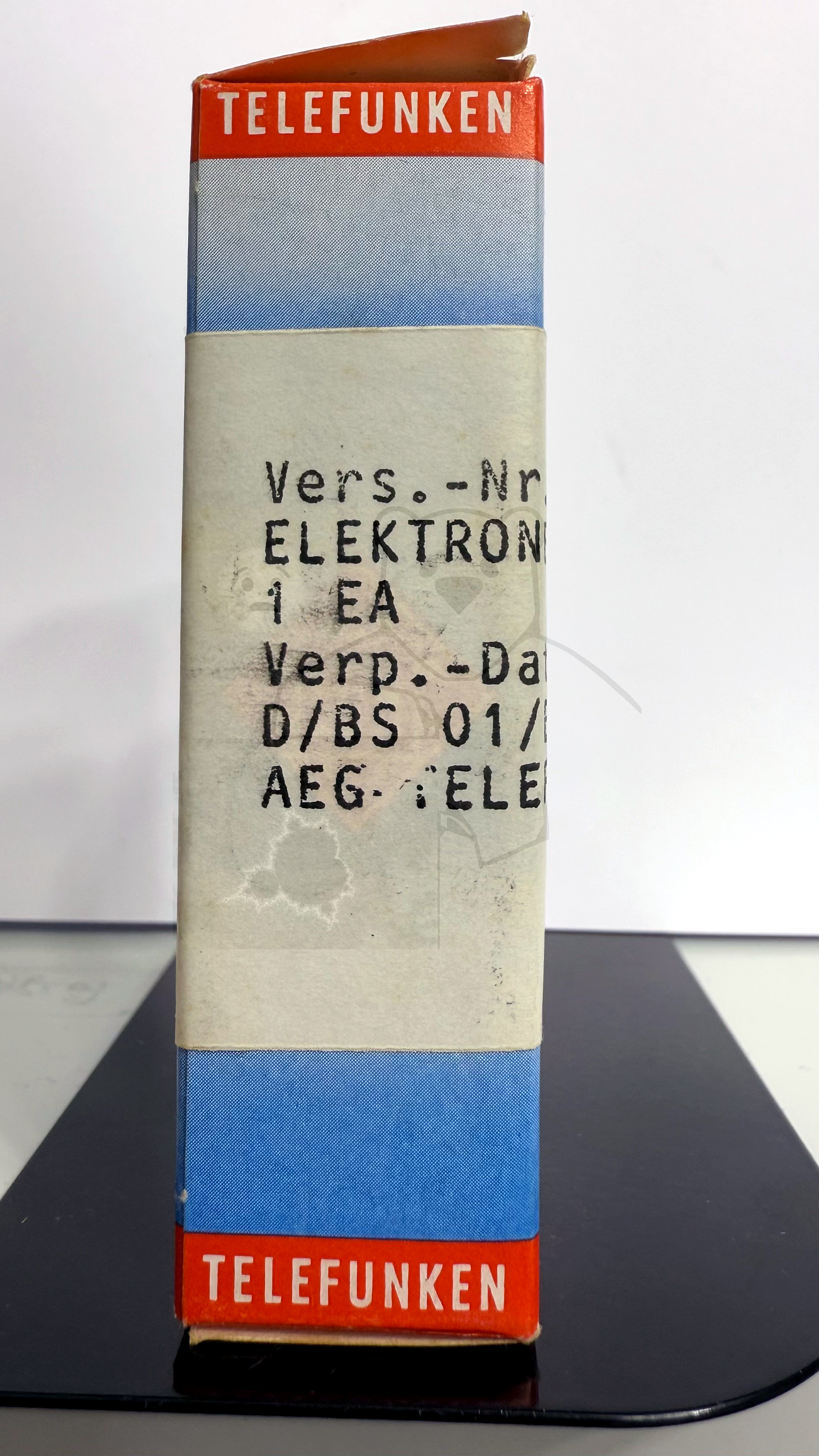

Verpackung	Originalverpackung
Getestet

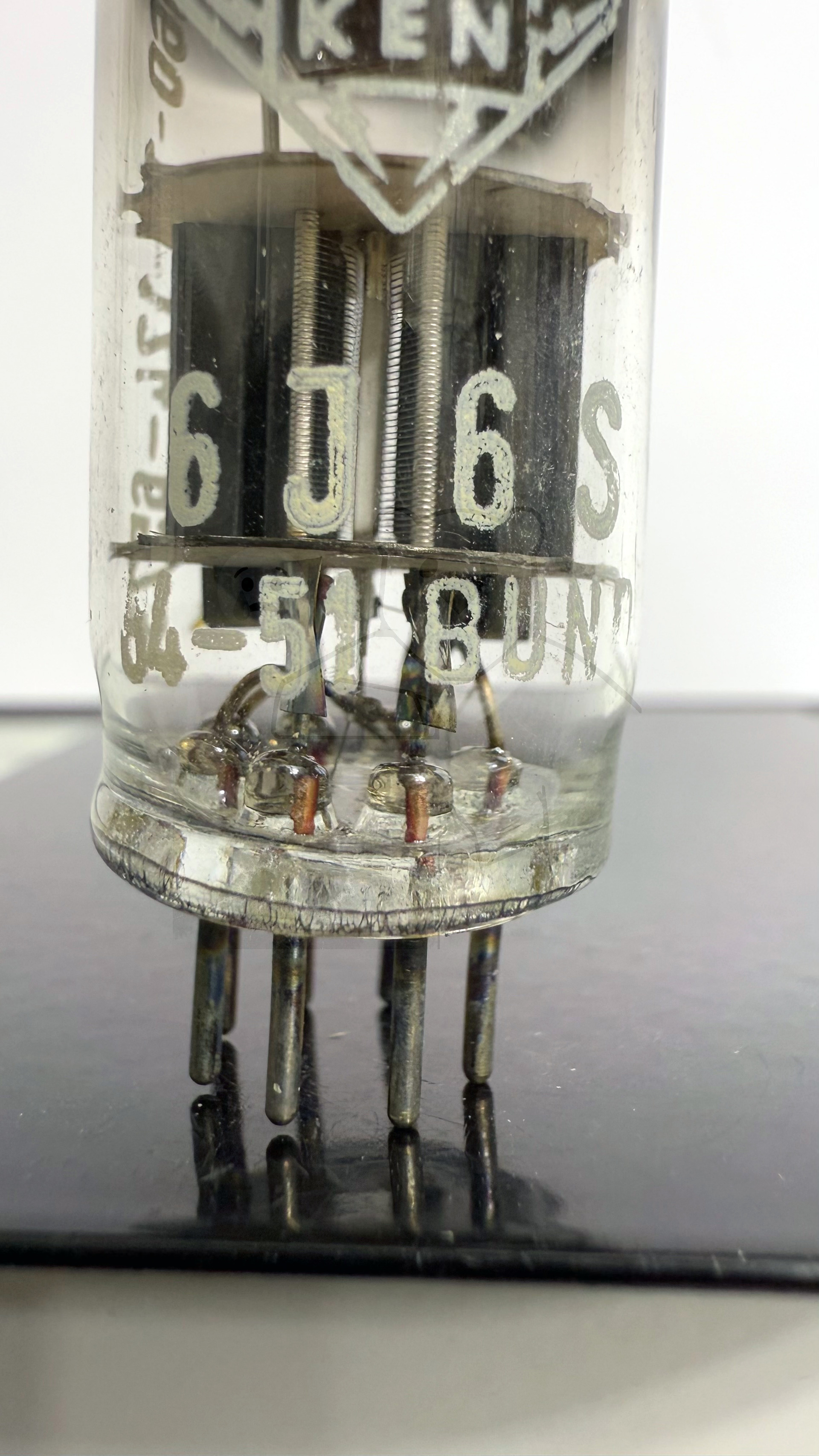

Hoheitszeichen	Bundeswehr, 64-51 BUND Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S118

🔎 Beschreibung der Systeme für die Röhre: 6J6S

	System 1	System 2
Kathode	7	7
Gitter 1	5	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	1
Anode 2
Leuchtschirm
Heizung	3, 4	3, 4
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6J6S

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: 6J6S
Datenblatt 6J6 Brimar [www.tubedata.info].pdf (99 kB)
Datenblatt 6J6 General Electric.pdf (374 kB)
Datenblatt 6J6 RFT.pdf (104 kB)
Datenblatt 6J6 Tung-Sol [www.tubedata.info].pdf (140 kB)
Datenblatt 6J6A RCA [www.tubedata.info].pdf (265 kB)
Datenblatt 6J6W CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (5412 kB)
Datenblatt 6J6WA Tung-Sol [www.tubedata.info].pdf (125 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
