đ Beschreibung der Röhre: EB11 Inventarnummer: 03495
| Name | â EB11 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 159 |
| Ătz- Produktionscode | L |
| Serien Nummer | B.fe.00 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S110a |
đ Beschreibung der Systeme fĂŒr die Röhre: EB11
| System 1 | System 2 | |
| Kathode | 8 | 7 |
| Gitter 1 | ||
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | 8 | 8 |
| Funktion | â Demodulator |
â Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EB11
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EB11
Anwendung EB11 Funkwerk Röhren Dokumente.pdf (1064 kB)
Datenblatt EB11 Funkwerk Erfurt.pdf (149 kB)
Datenblatt EB11 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (1930 kB)
Datenblatt EB11 Telefunken.pdf (110 kB)
Pruefkarte EB11 - Funke W19 Roehrenpruefer.pdf (139 kB)
Pruefkarte EB11 - Neuberger RPM370 Roehrenmessgeraet.pdf (191 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EB11

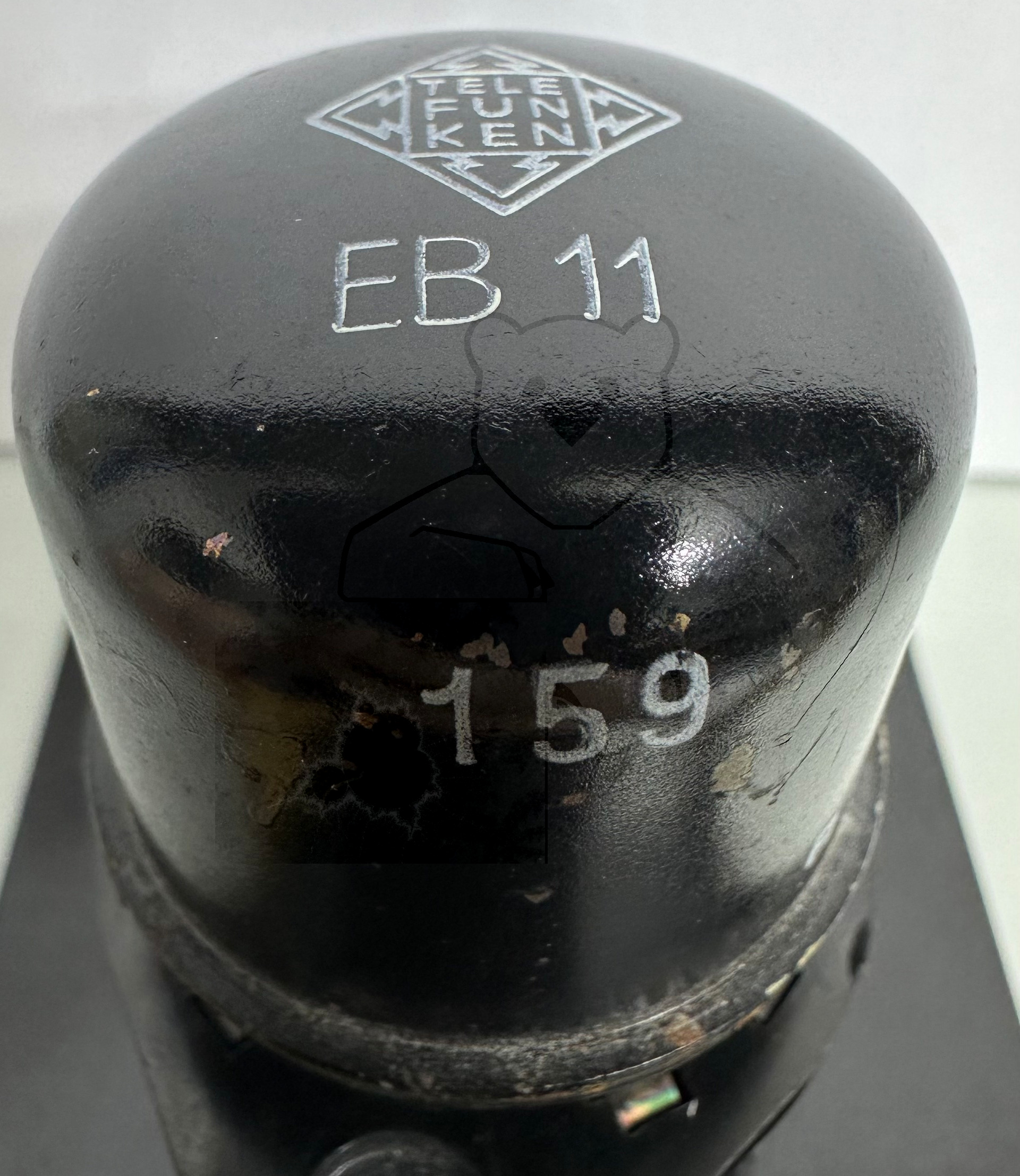

Röhre EB11 #3495 Bild 1

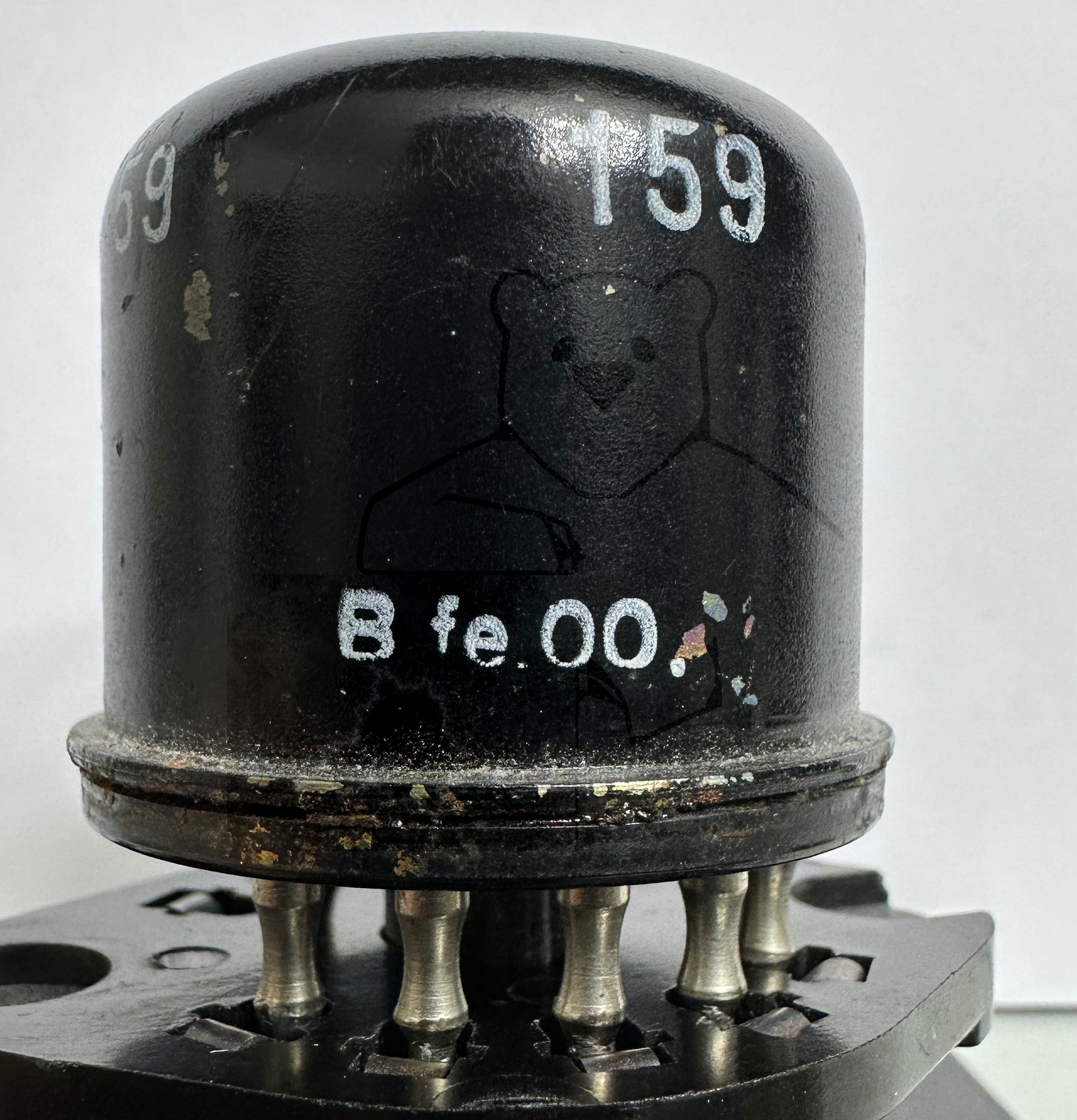

Röhre EB11 #3495 Bild 2
