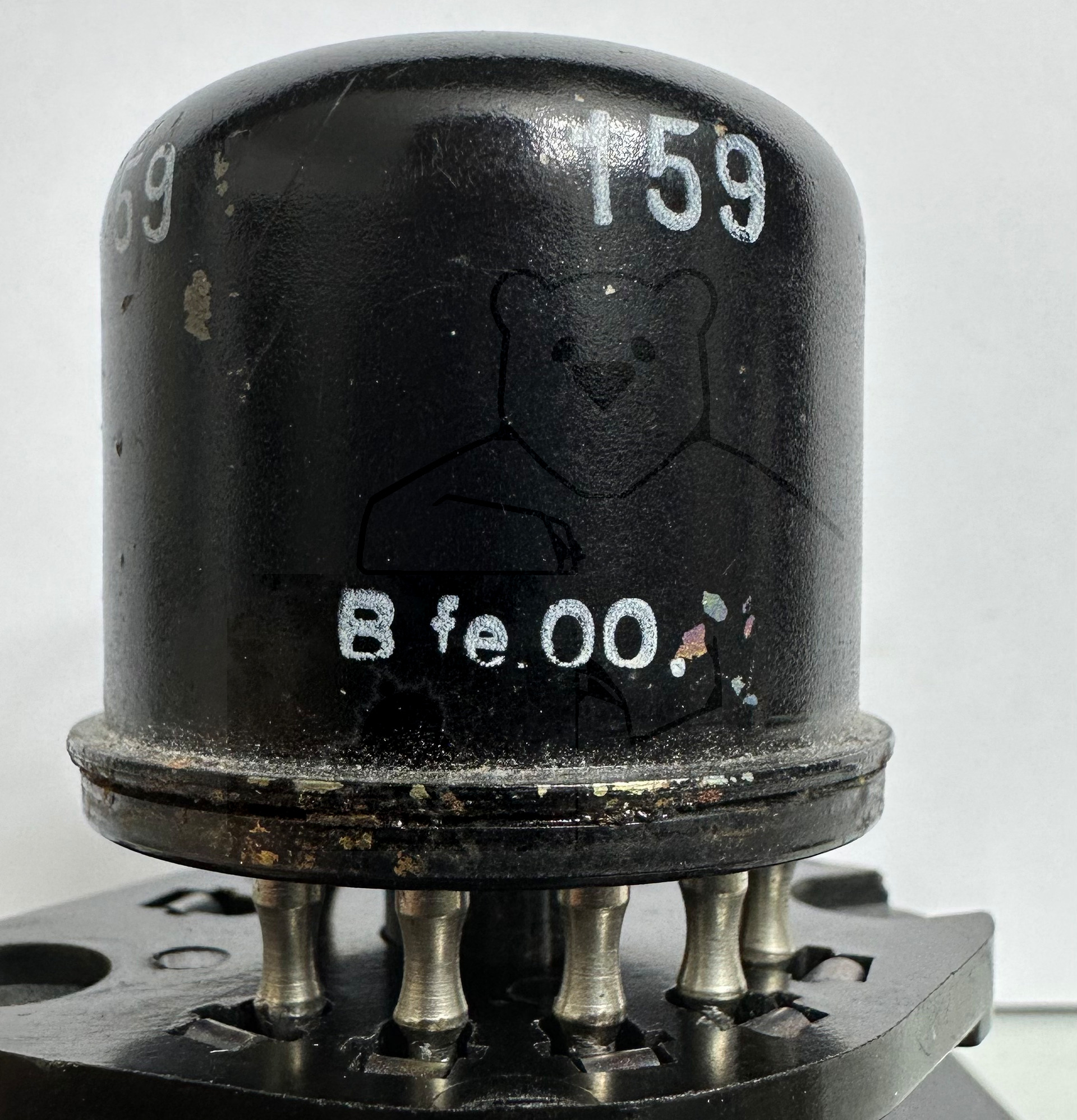

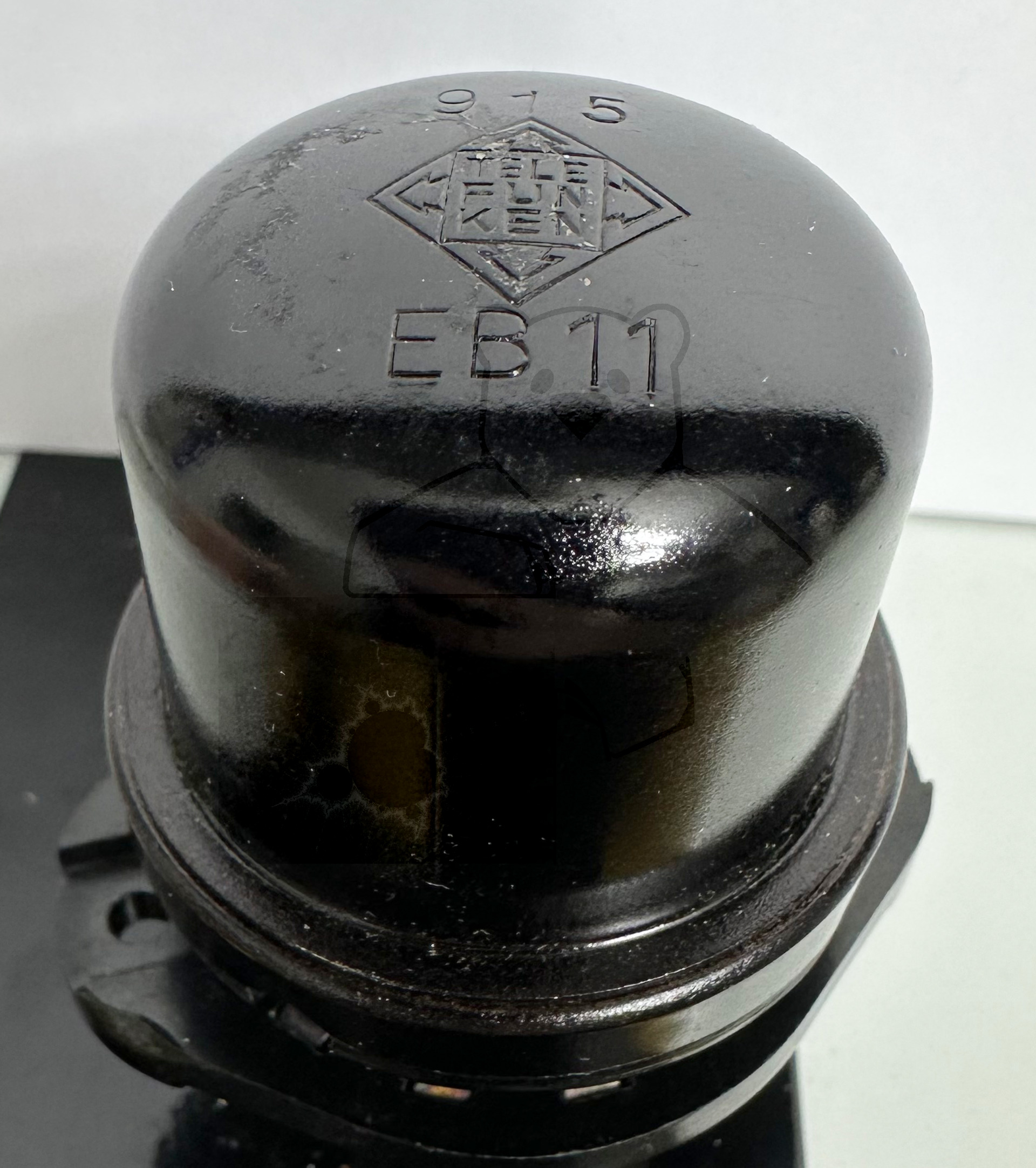

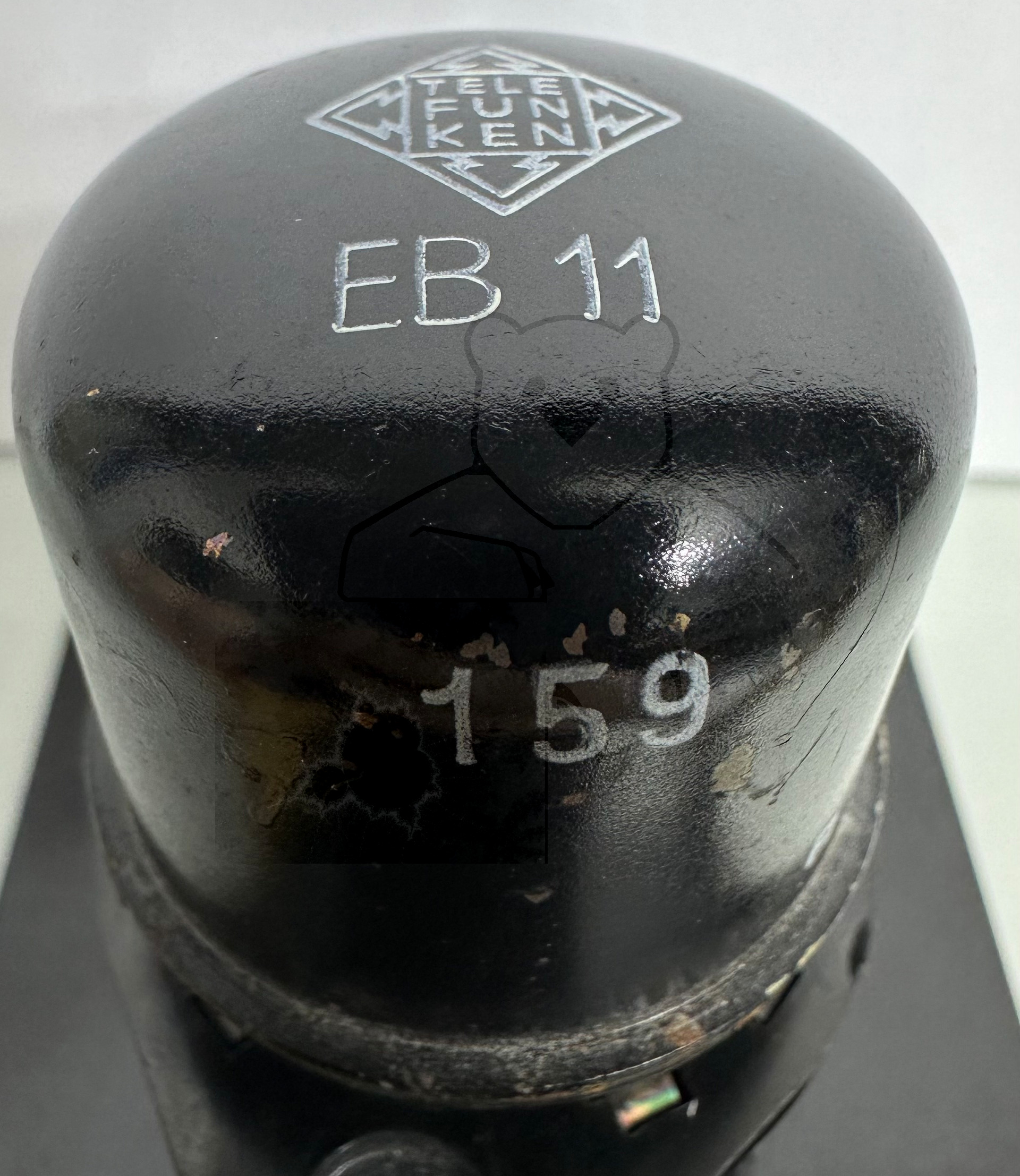

Daten und Bilder der Röhre: EB11

🔎 Beschreibung der Röhre: EB11

Name	EB11
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	19.03.2016 01:21:08

🔎 Beschreibung der Systeme für die Röhre: EB11

	System 1	System 2
Kathode	8	7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	6
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	8	8
Funktion	→ Demodulator	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

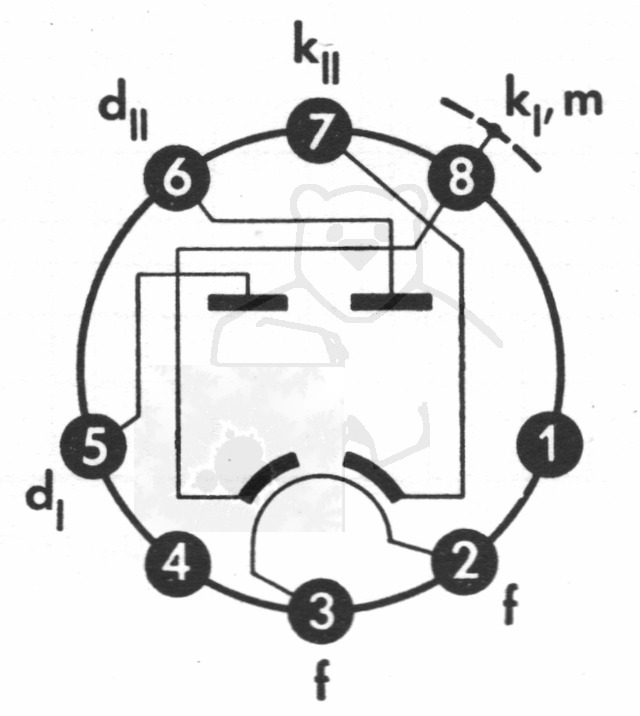

🔎 Sockelschaltung der EB11

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EB11
Anwendung EB11 Funkwerk Röhren Dokumente.pdf (1064 kB)
Datenblatt EB11 Funkwerk Erfurt.pdf (149 kB)
Datenblatt EB11 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (1930 kB)
Datenblatt EB11 Telefunken.pdf (110 kB)
Pruefkarte EB11 - Funke W19 Roehrenpruefer.pdf (139 kB)
Pruefkarte EB11 - Neuberger RPM370 Roehrenmessgeraet.pdf (191 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
