đ Beschreibung der Röhre: REN704d Inventarnummer: 03473
| Name | â REN704d |
| Vergleichsname | DG4101 E441N U4100D |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 0,9 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 5pol. â Liste aller Röhren mit: Europa, 5pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | ak |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L16b |
đ Beschreibung der Systeme fĂŒr die Röhre: REN704d
| System 1 | |
| Kathode | 5 |
| Gitter 1 | SeitenanschluĂ |
| Gitter 2 | 4 |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Oszillator / Mischer |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der REN704d
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: REN704d
Anwendung REN704d Telefunken [www.tubedata.info].pdf (87 kB)
Datenblatt REN704d Telefunken Version 1 [www.tubedata.info].pdf (112 kB)
Datenblatt REN704d Telefunken Version 2 [www.tubedata.info].pdf (3364 kB)
Pruefkarte REN704d - Neuberger RPM370 Roehrenmessgeraet.pdf (205 kB)
Pruefkarte REN704d U4100D DG4101 E441N - Funke W19 Roehrenpruefer.pdf (154 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: REN704d

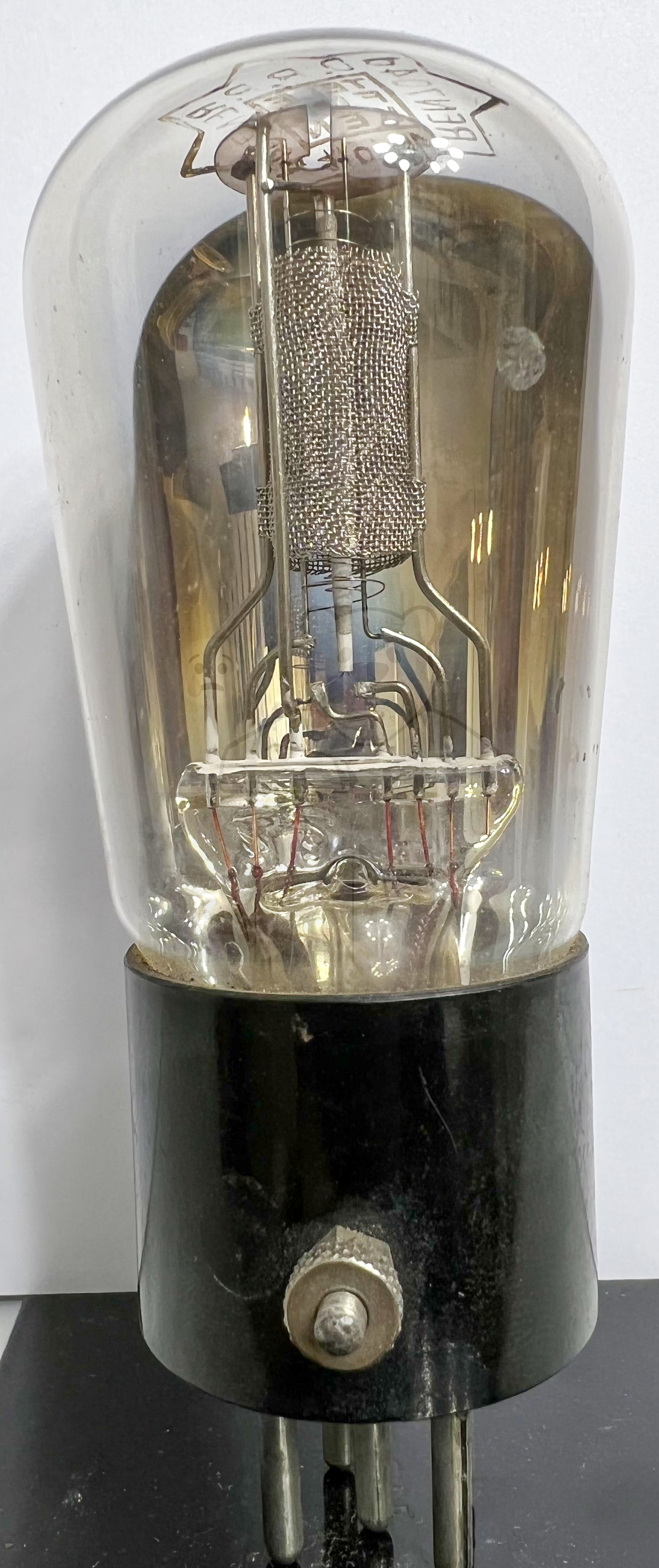

Röhre REN704d #3473 Bild 1

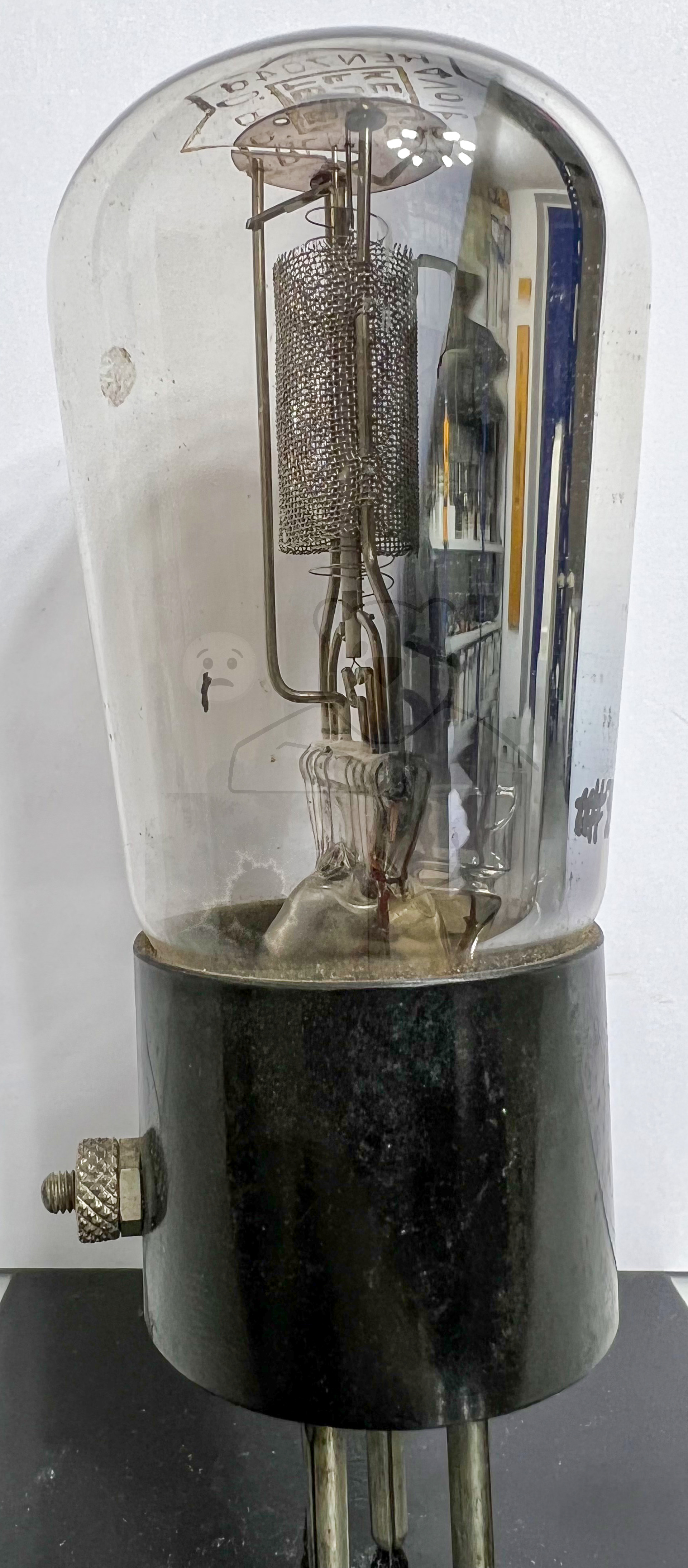

Röhre REN704d #3473 Bild 2

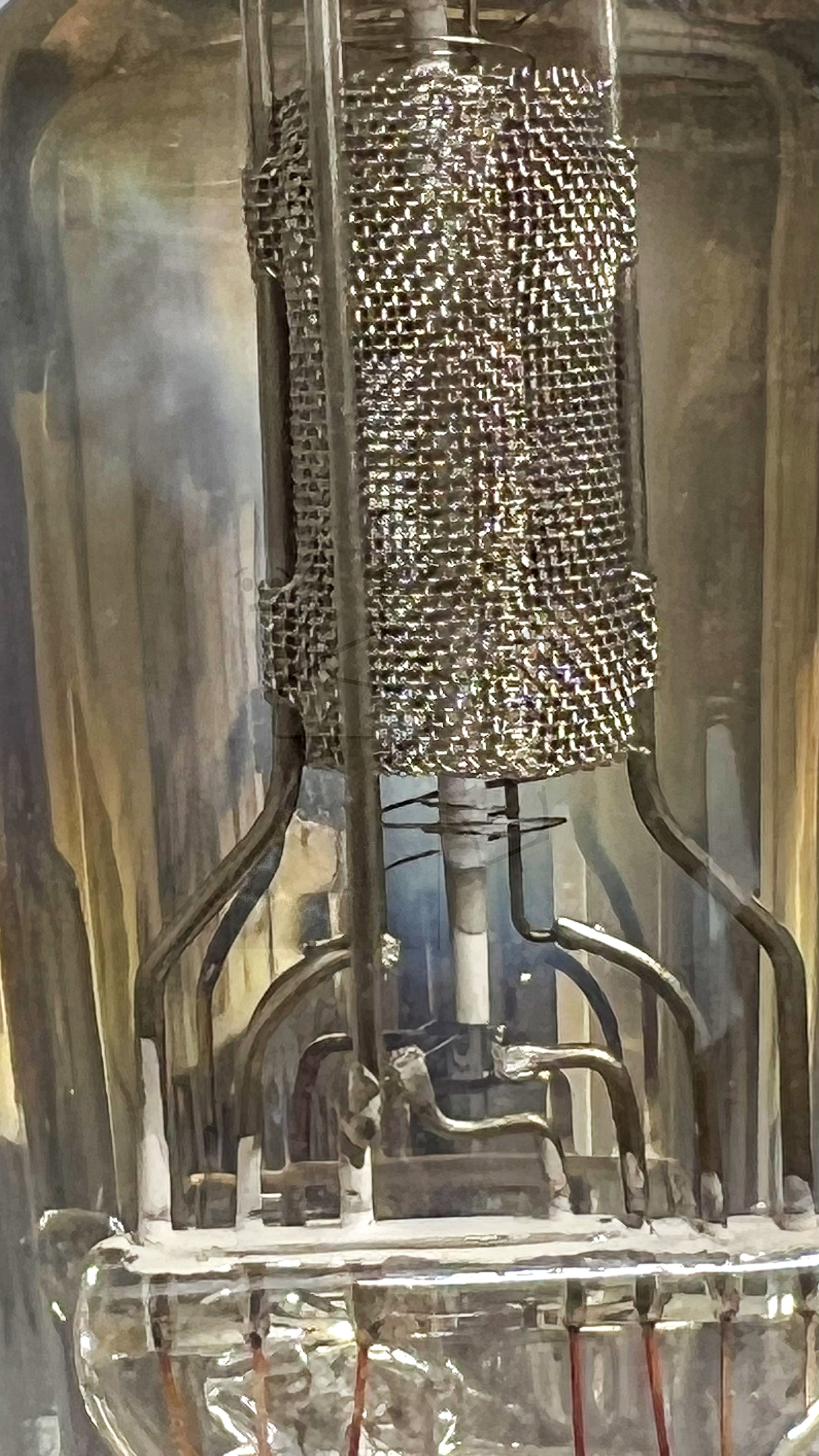

Röhre REN704d #3473 Bild 3
