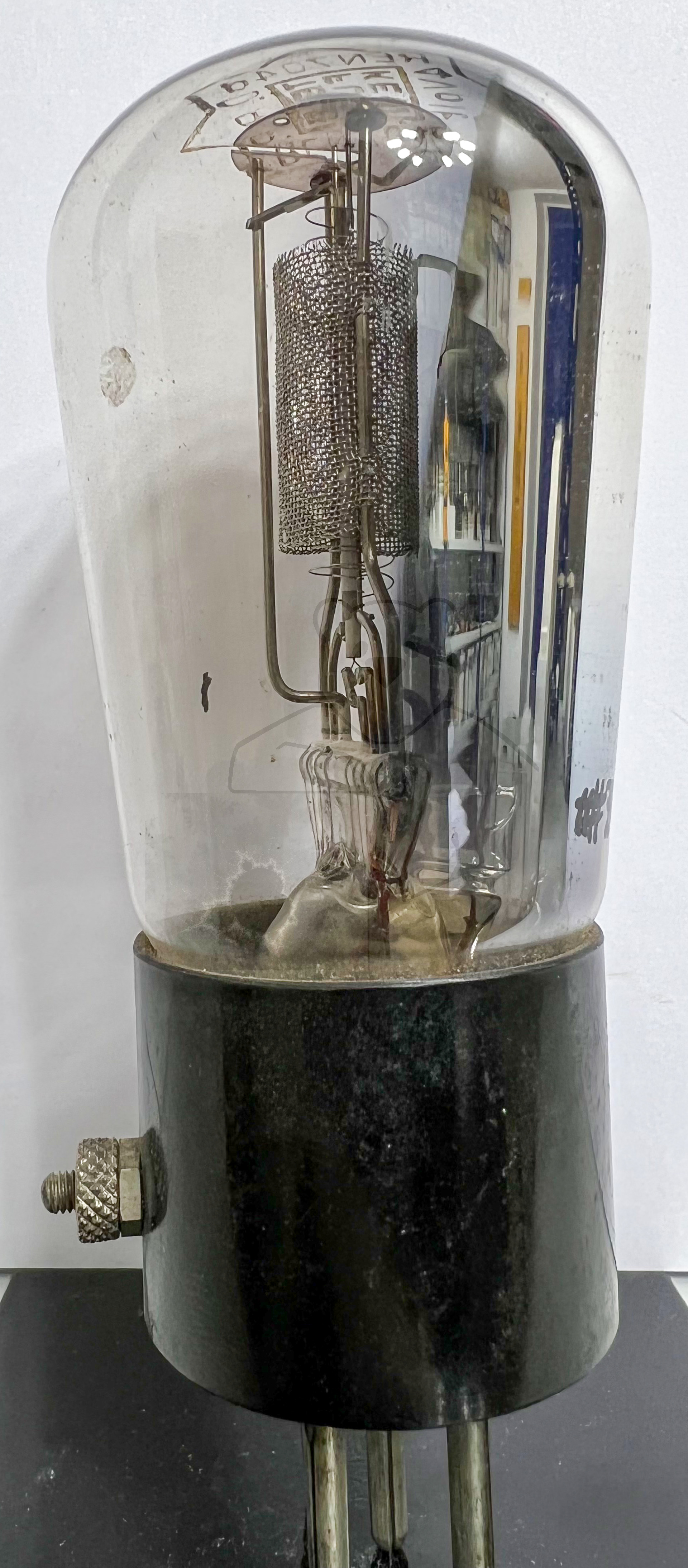

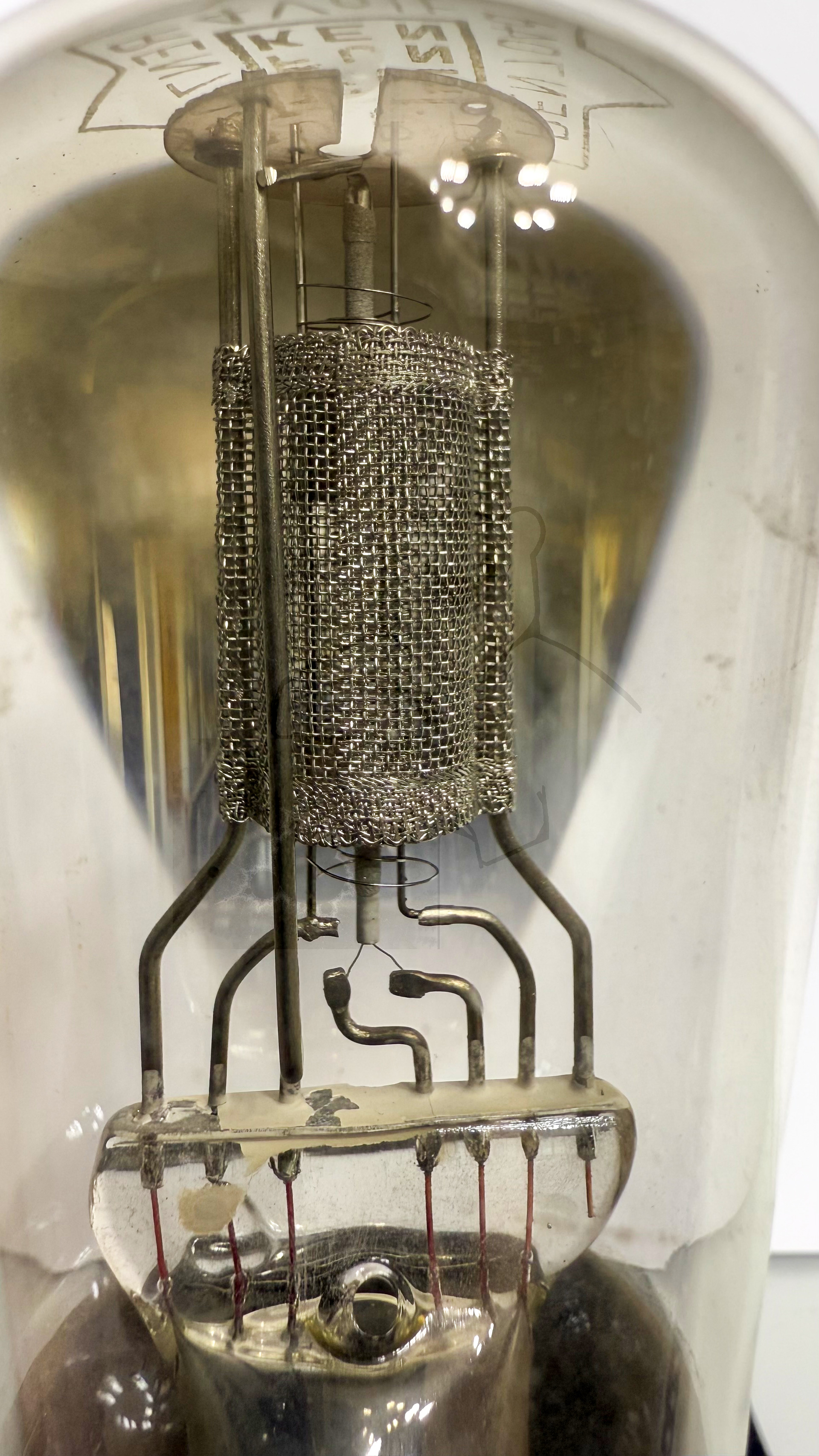

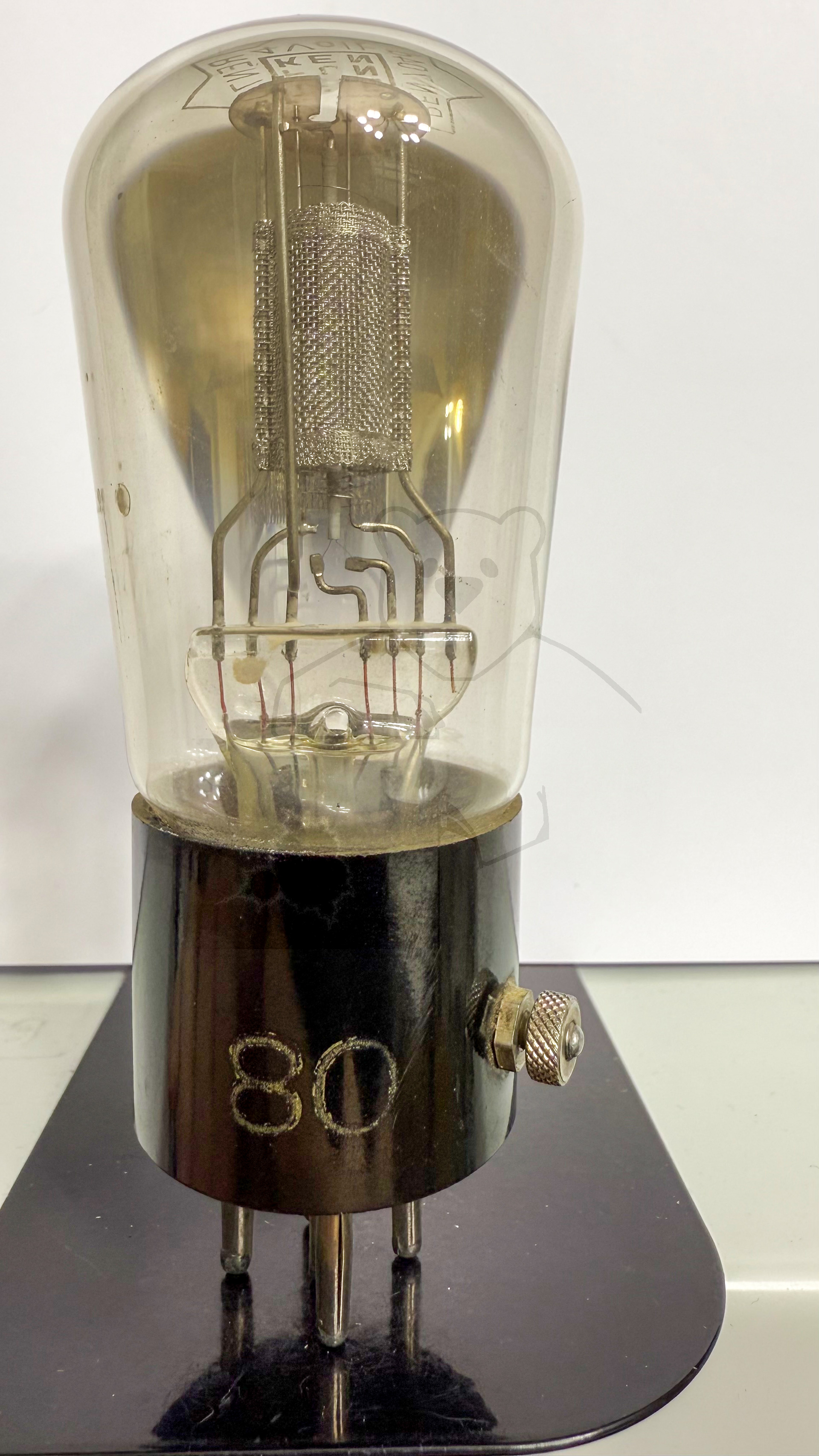

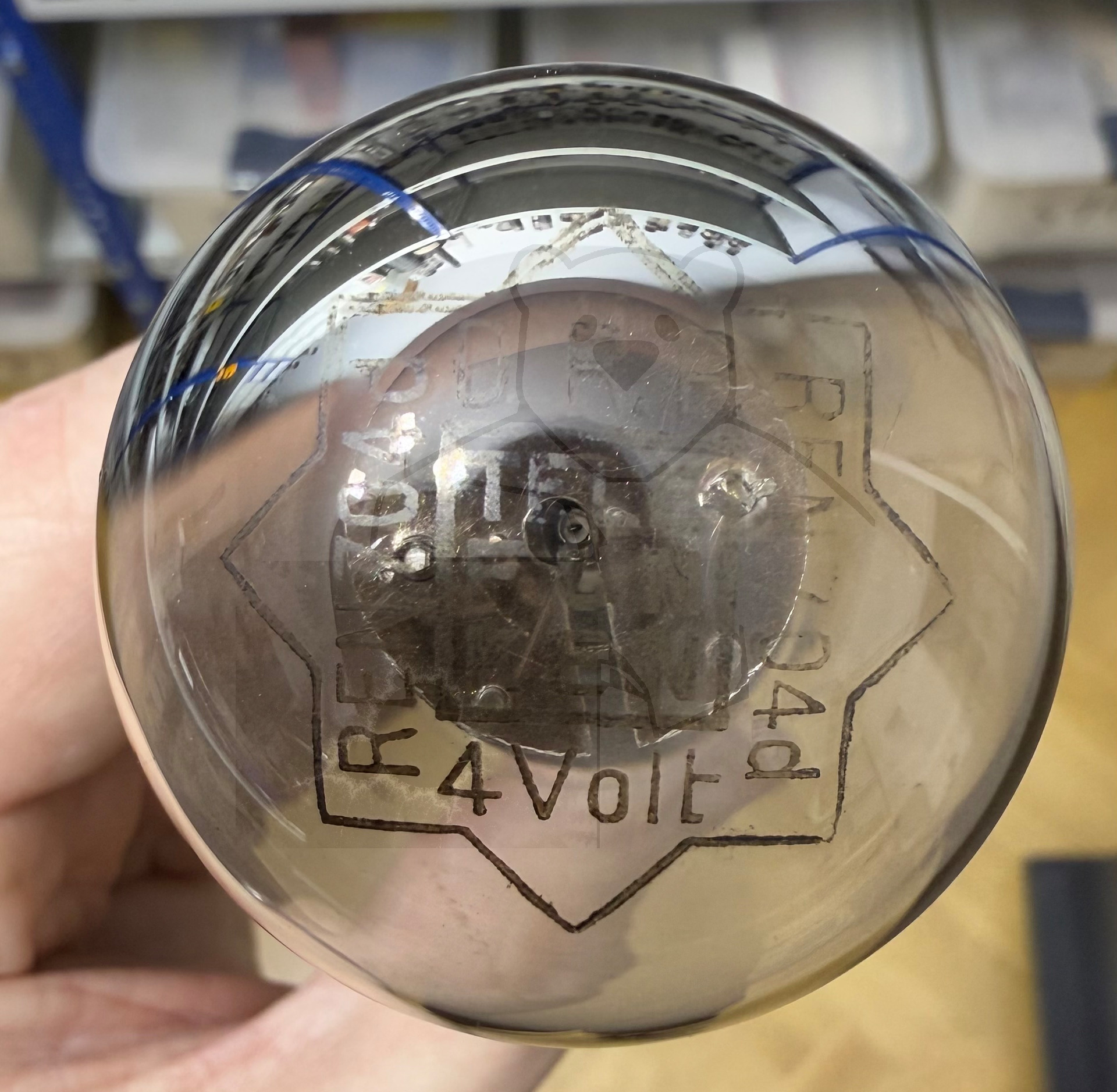

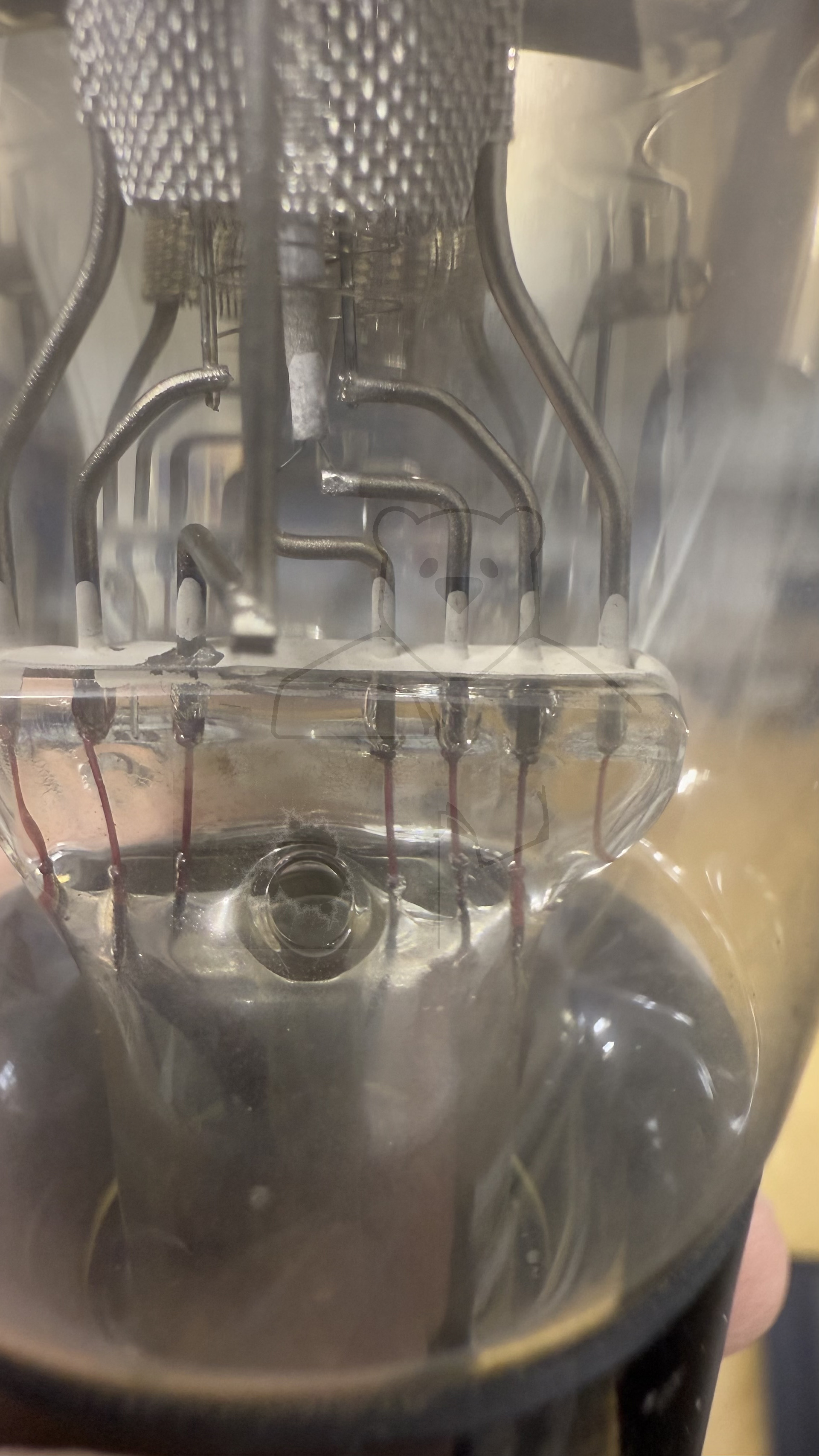

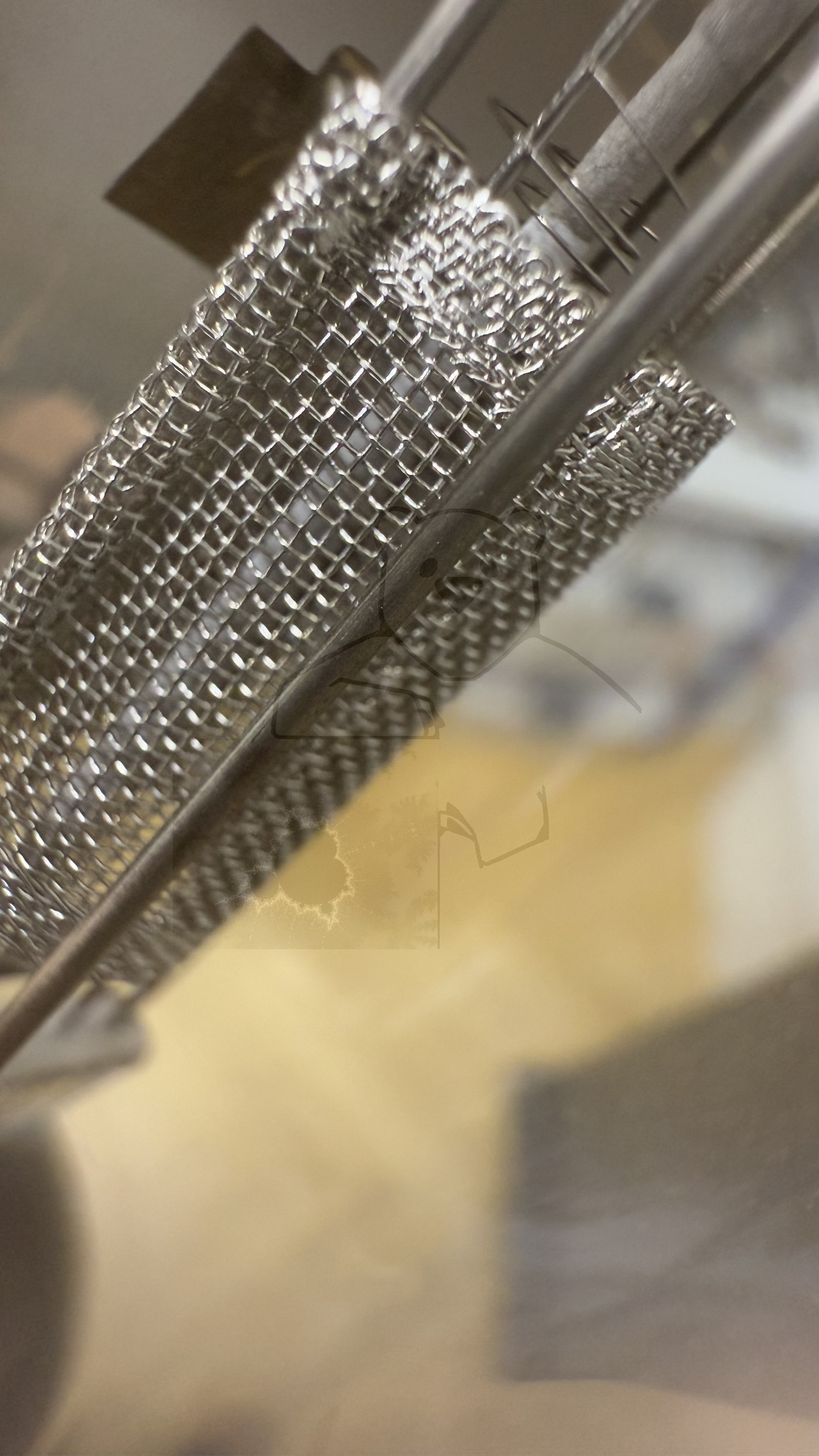

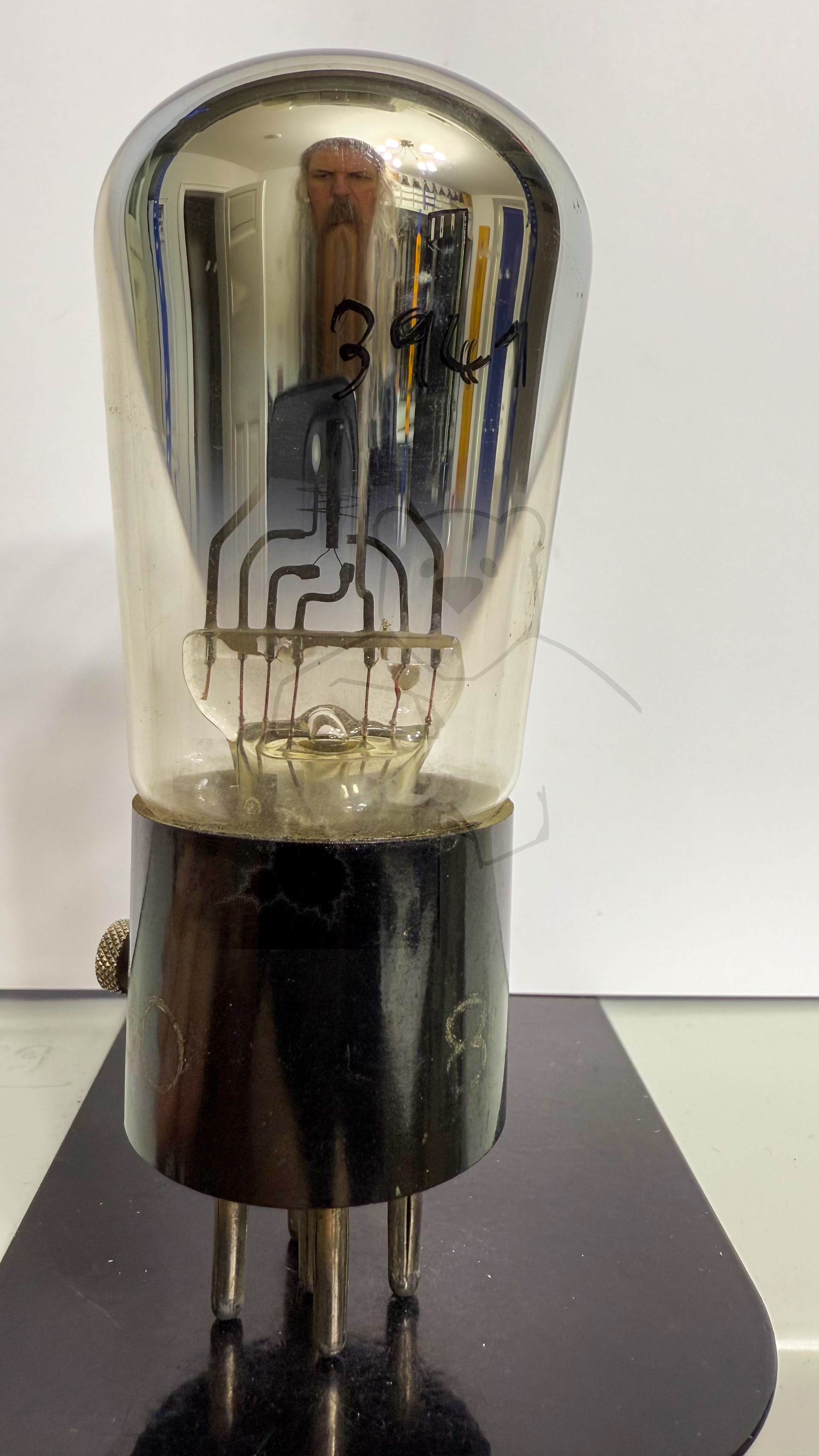

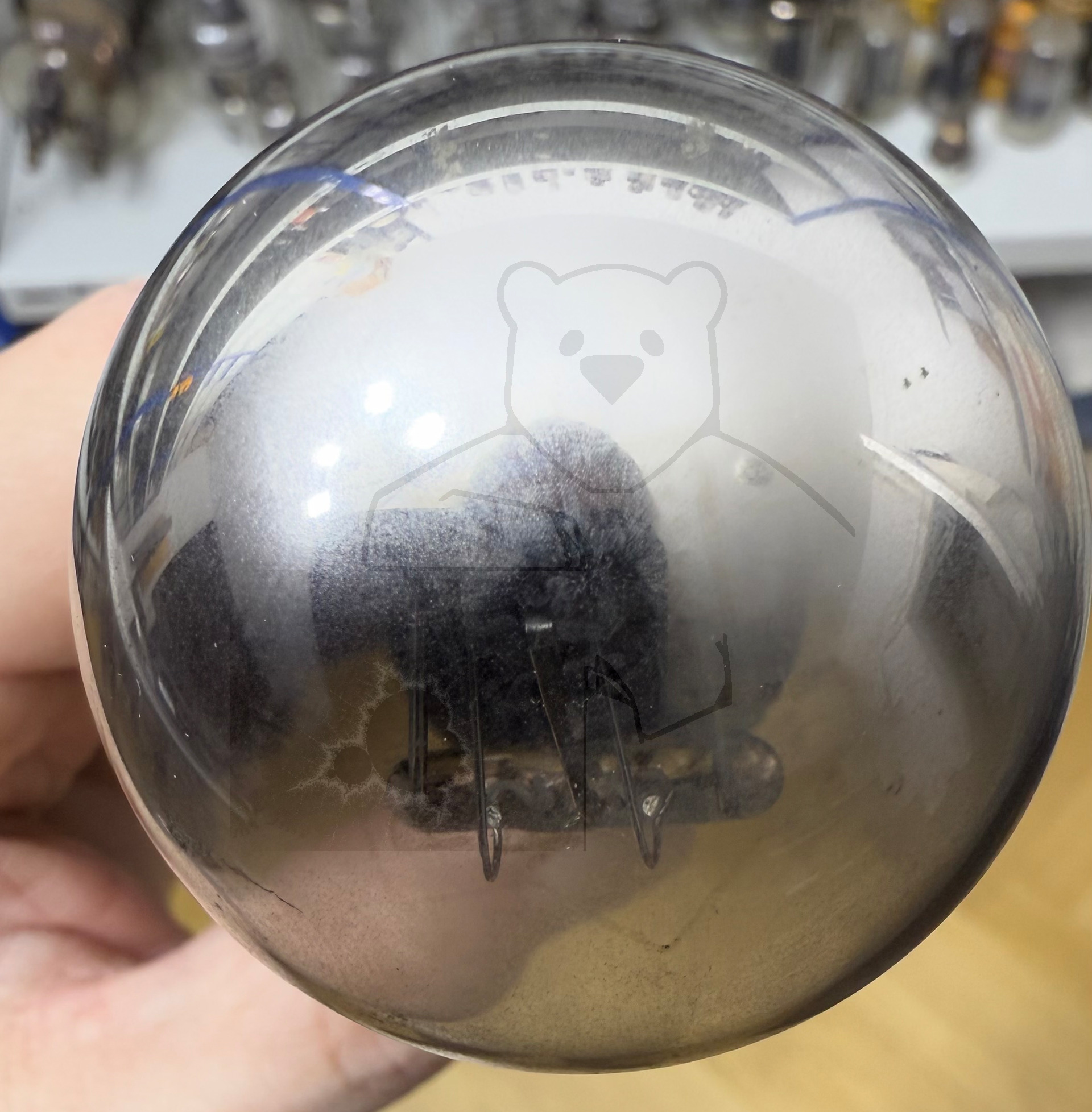

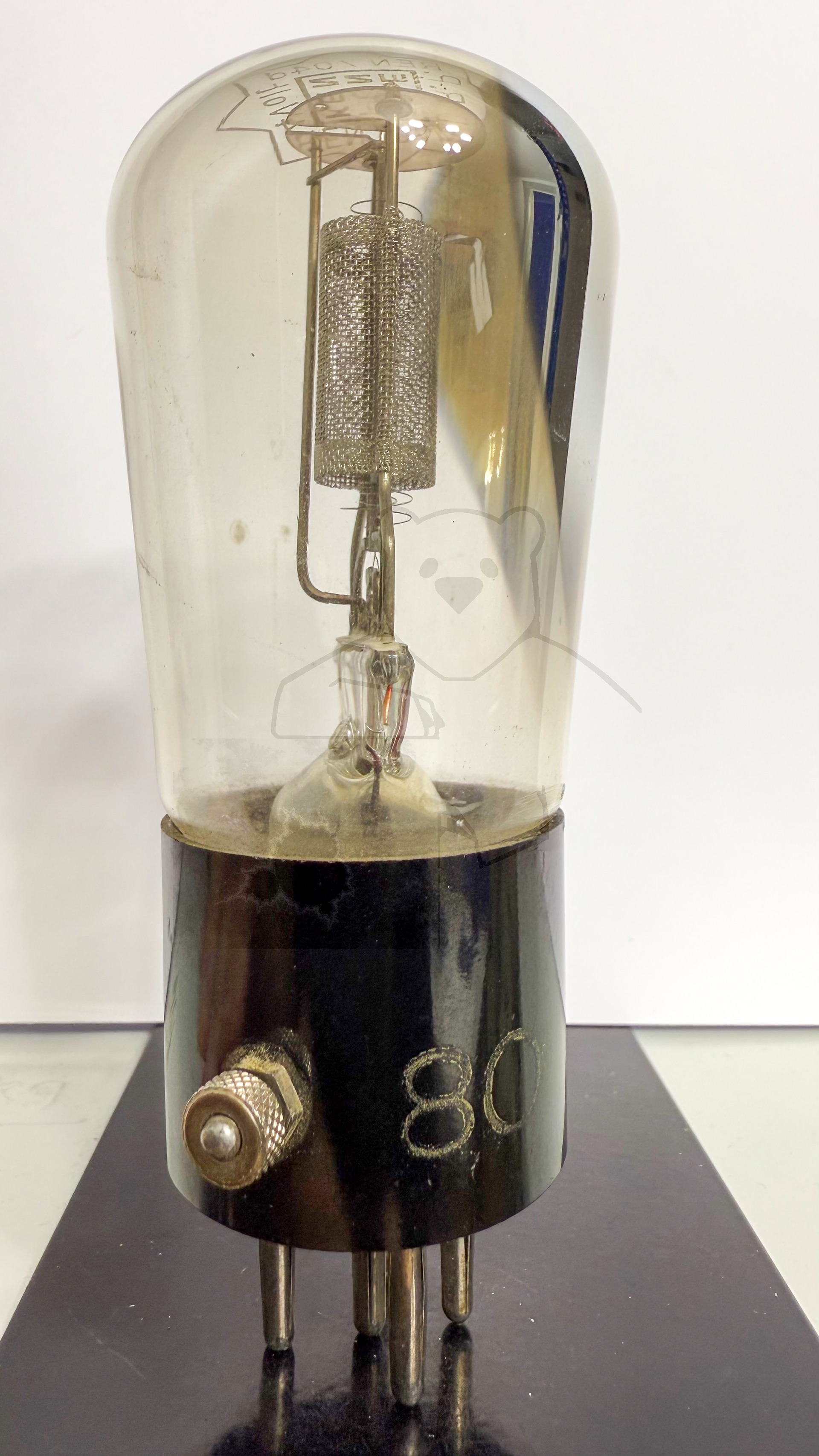

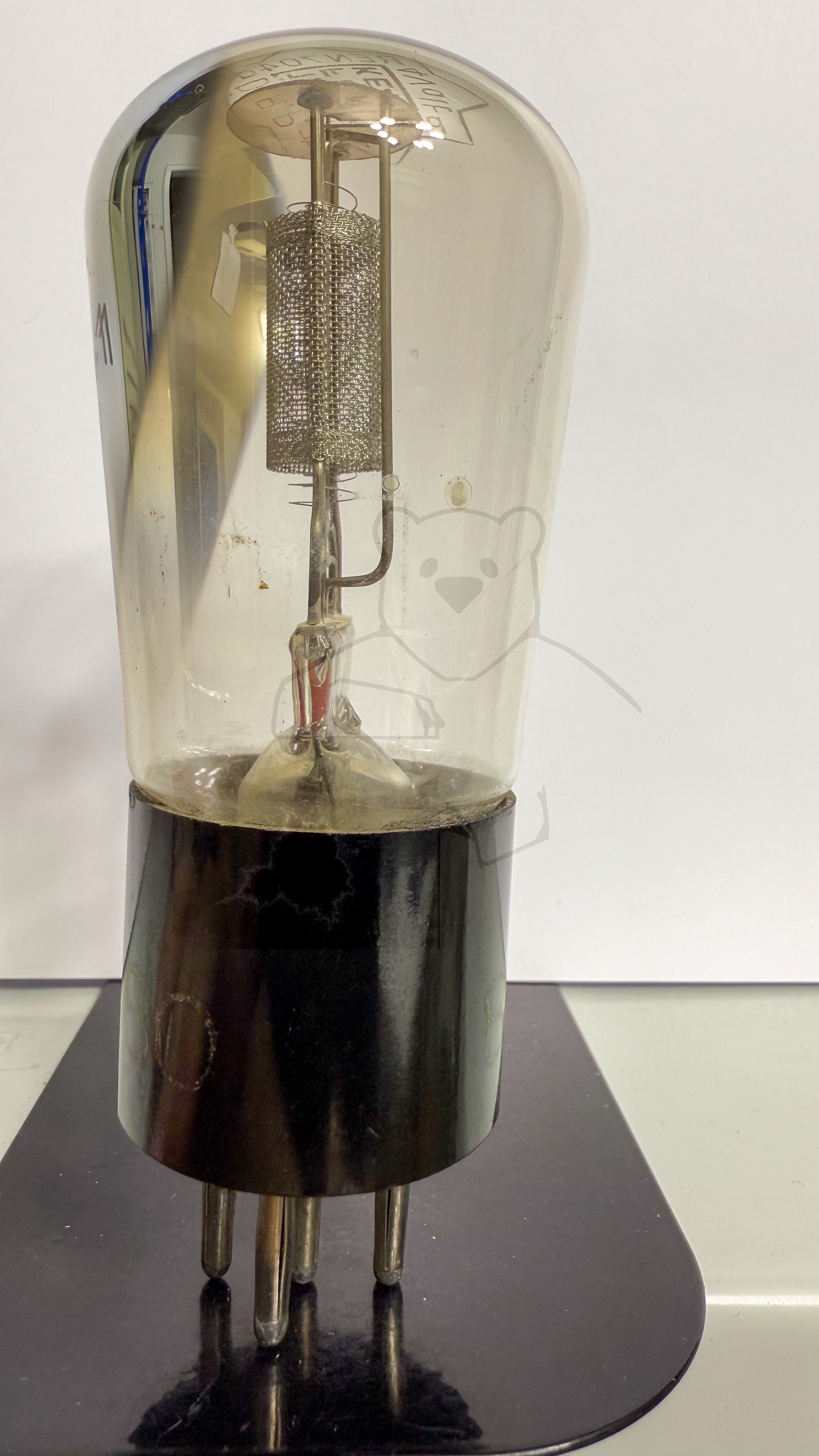

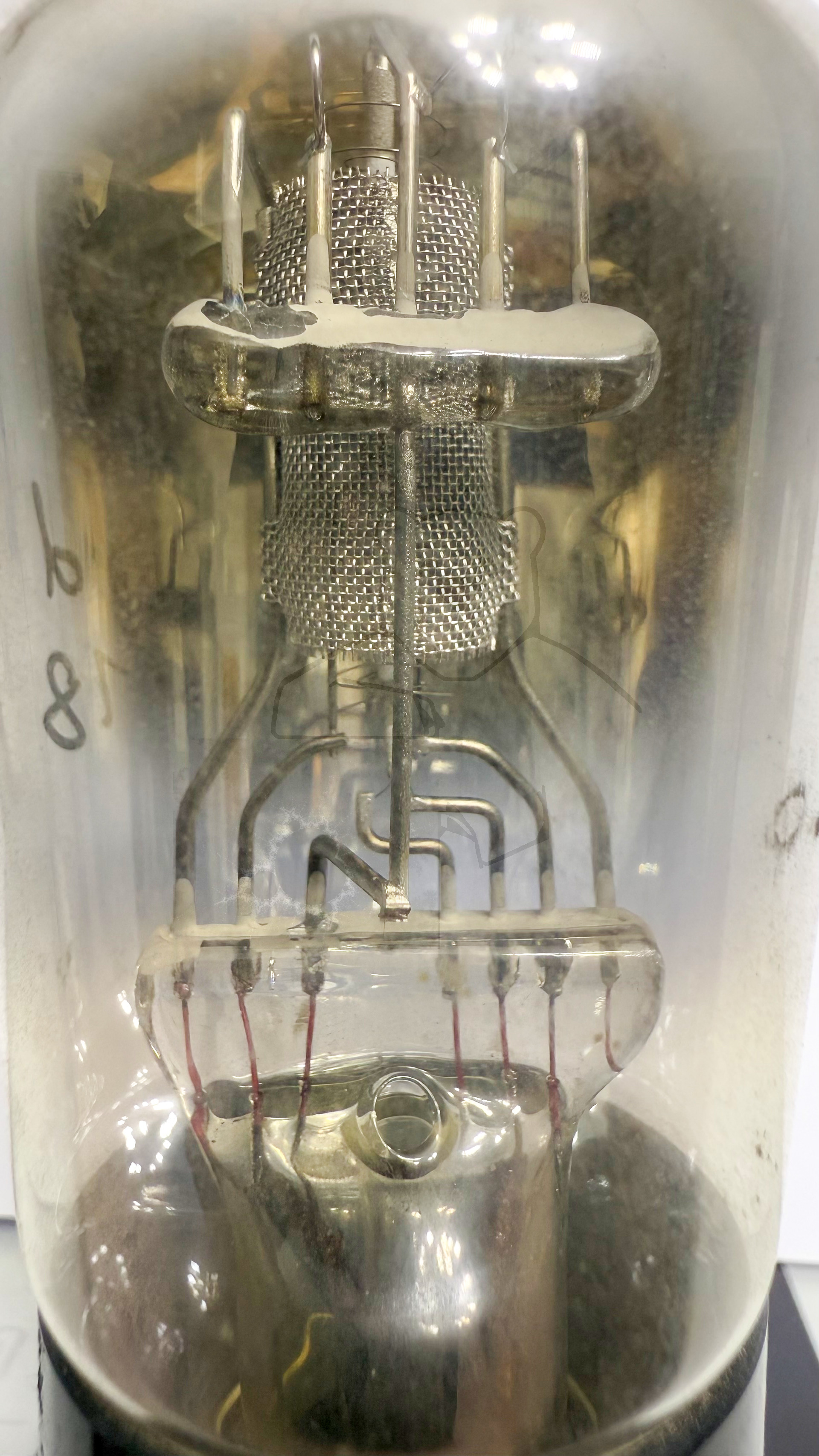

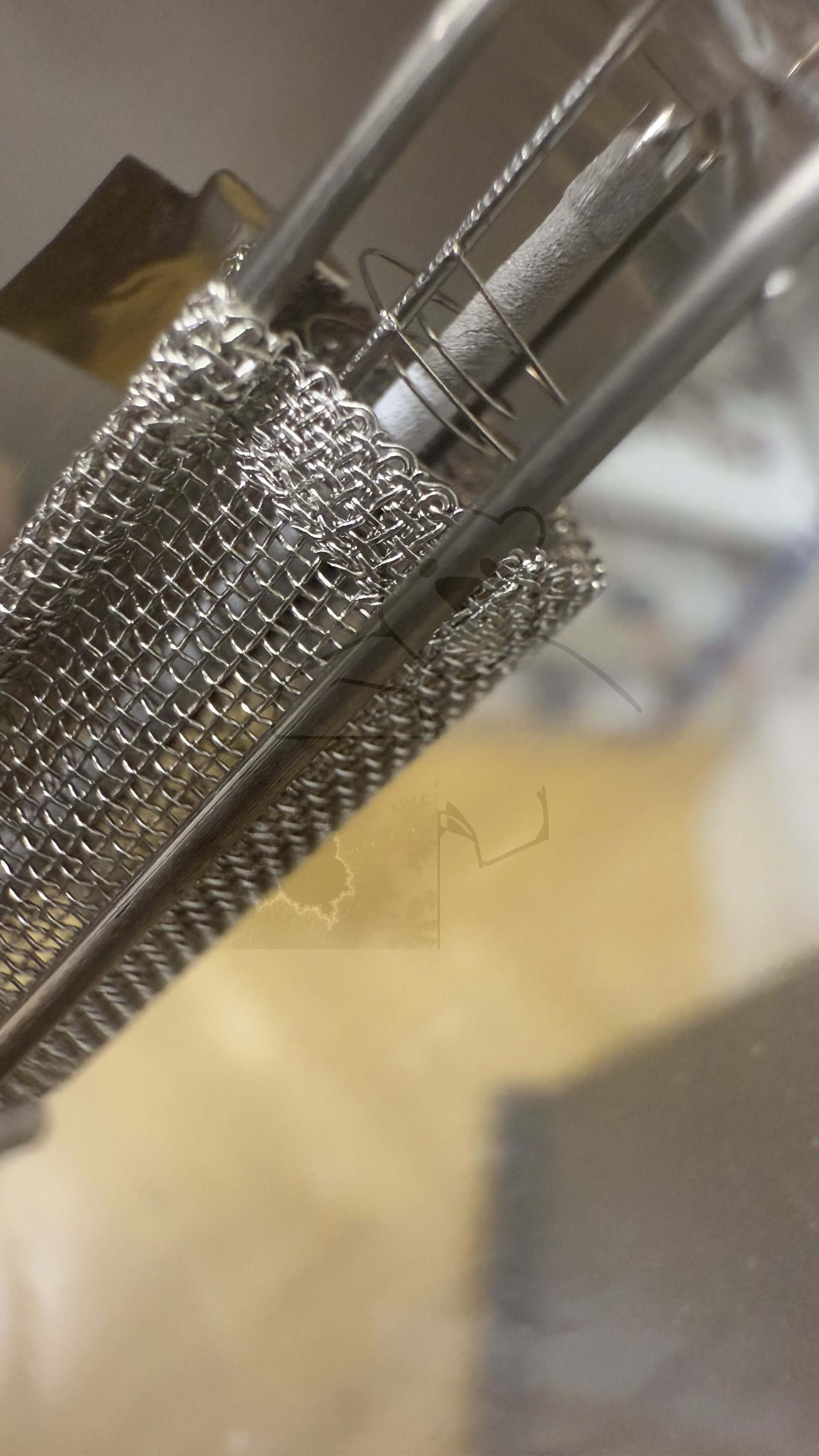

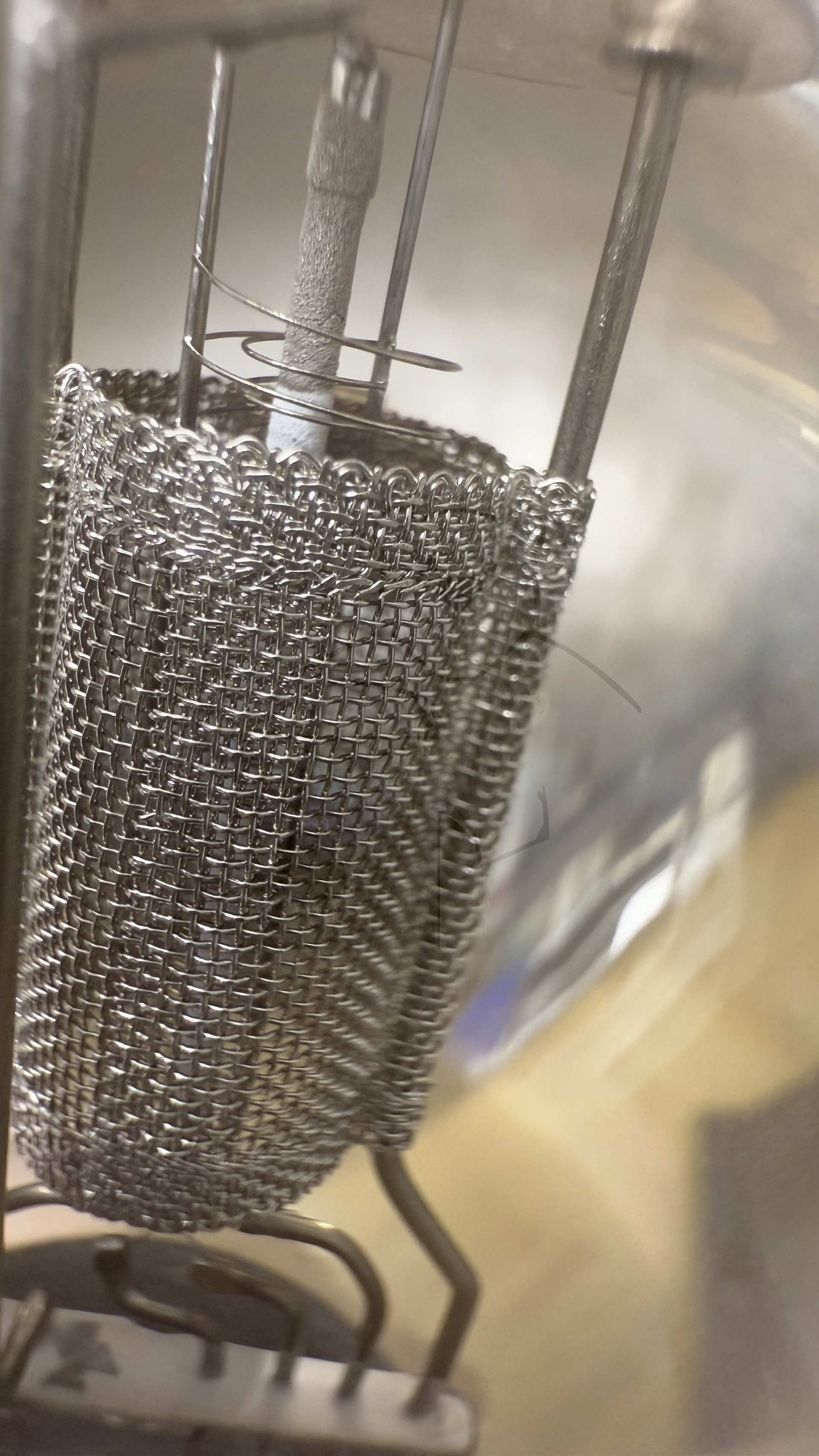

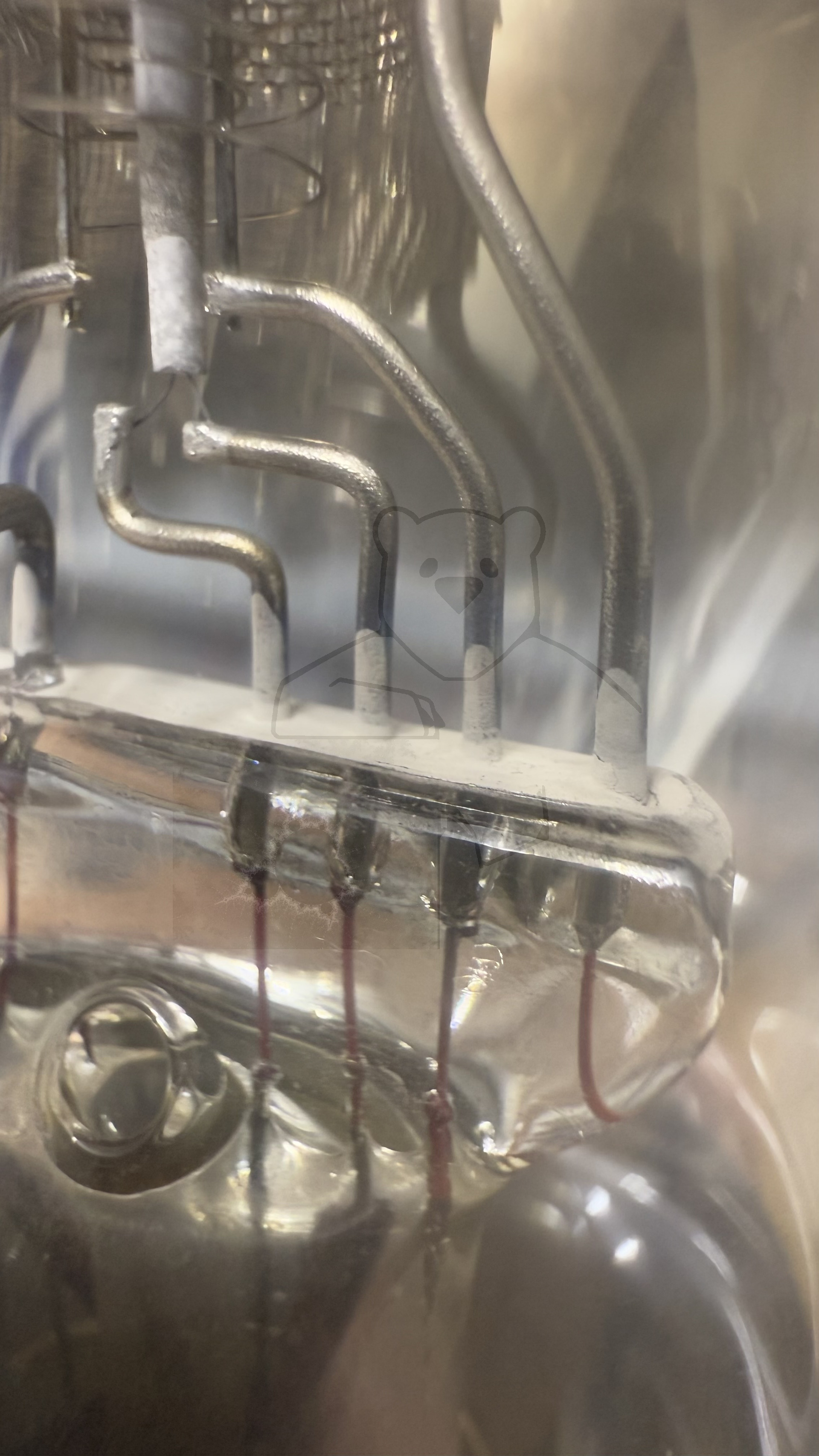

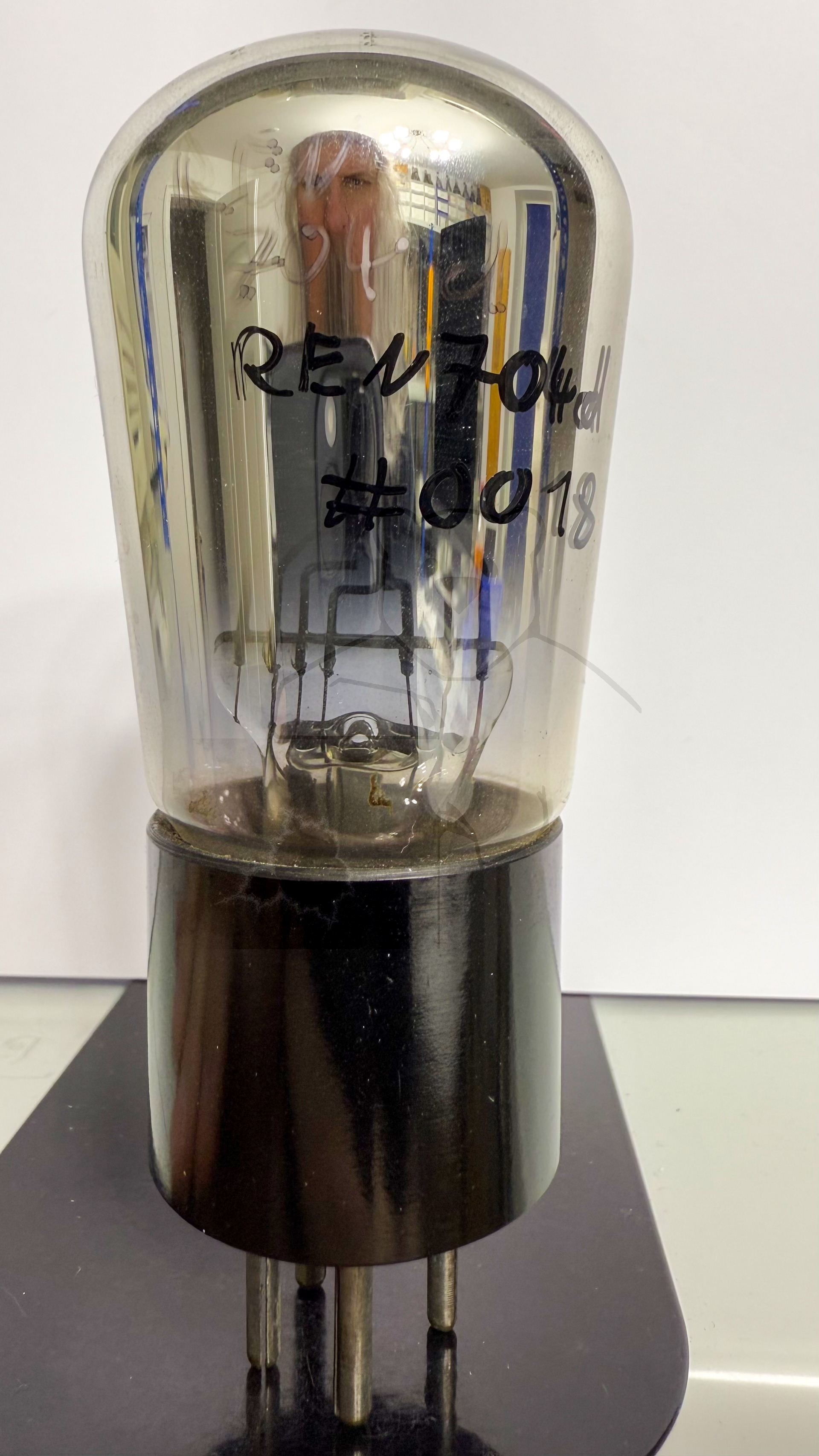

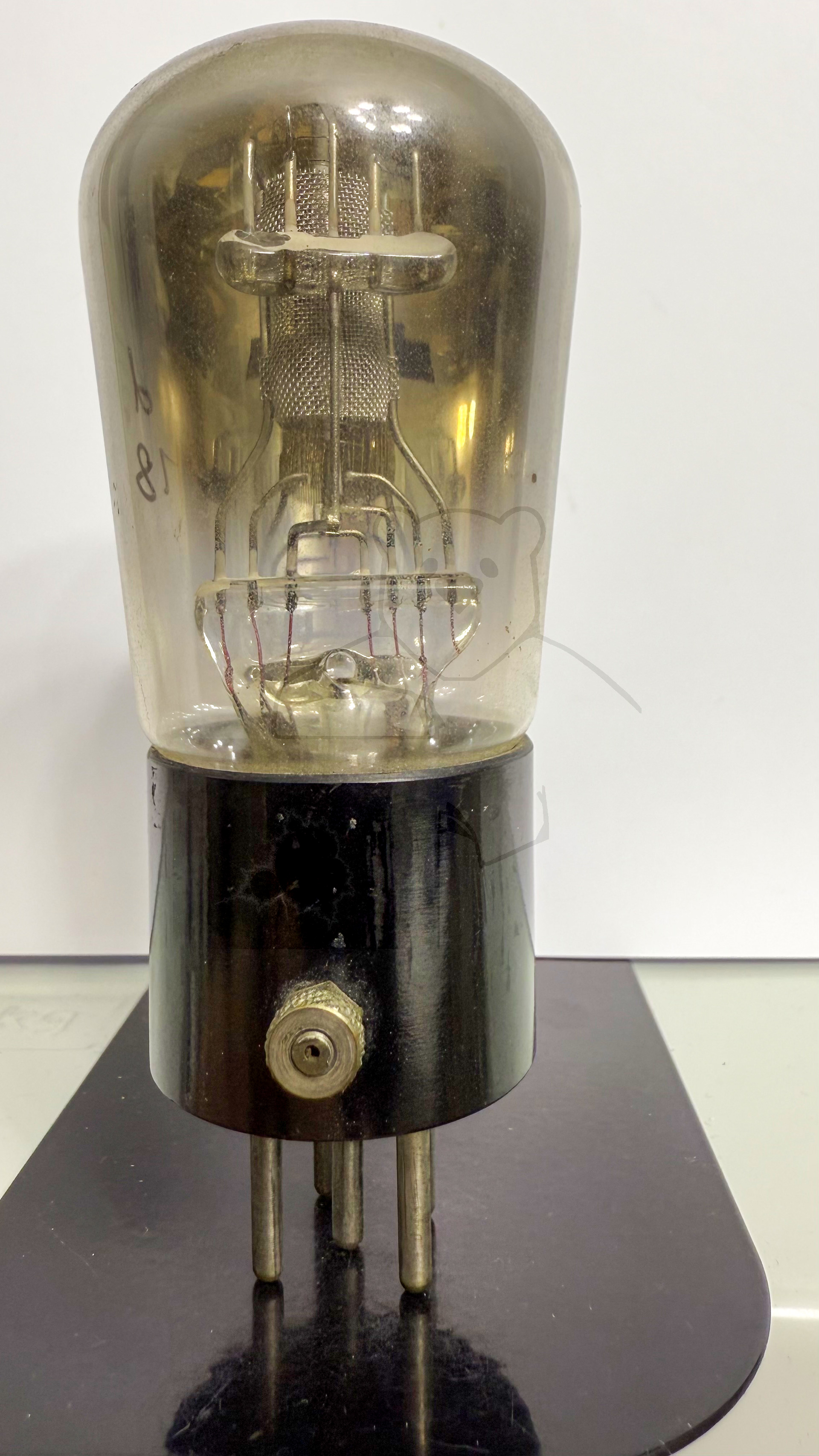

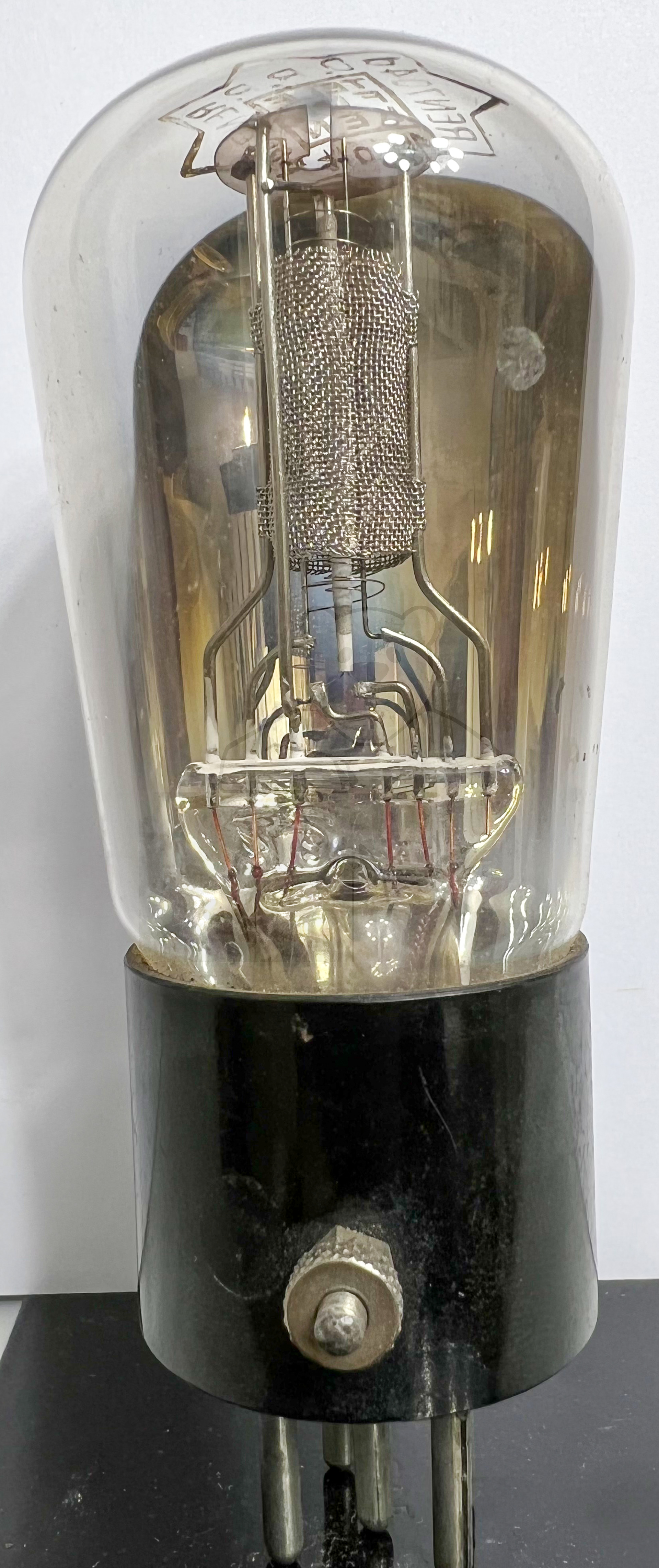

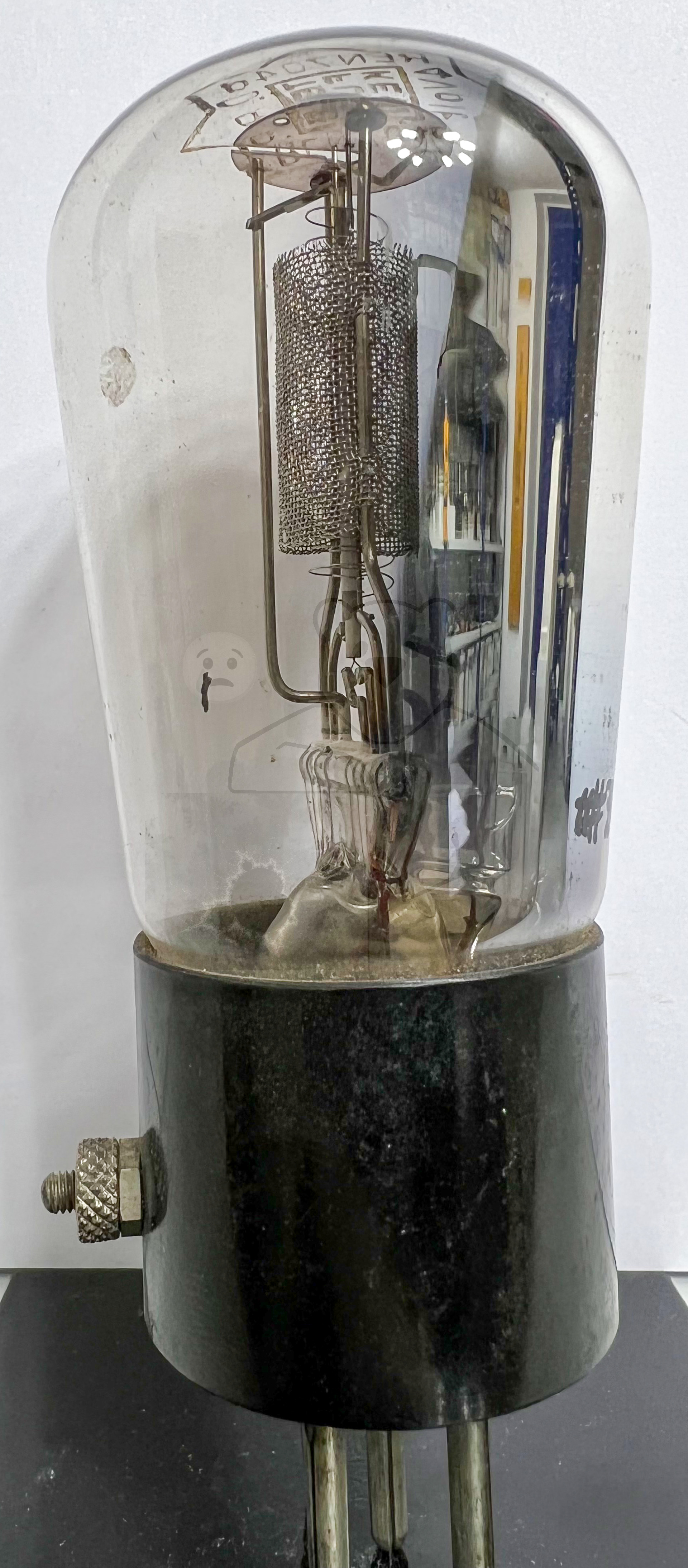

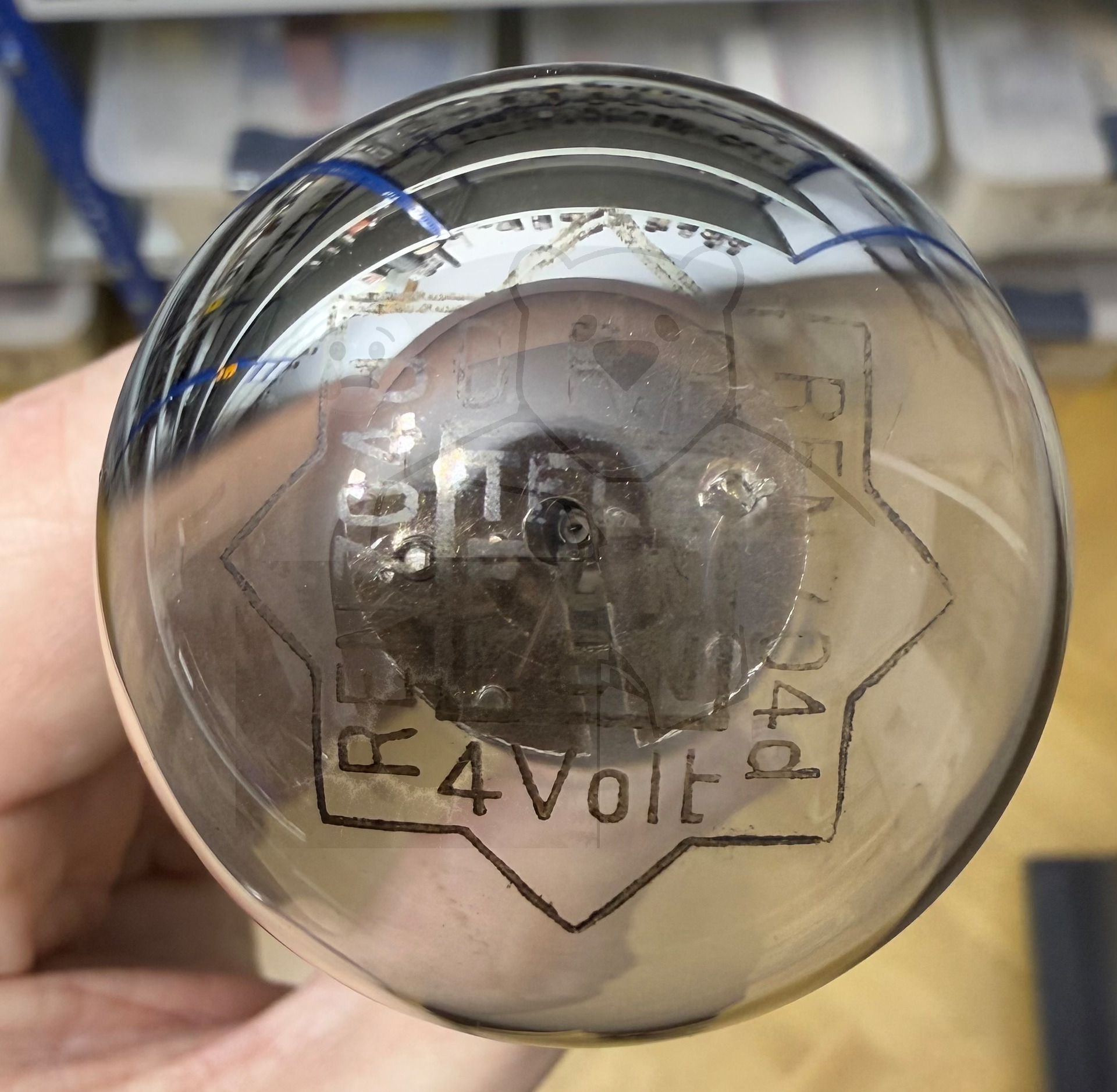

Daten und Bilder der Röhre: REN704d

🔎 Beschreibung der Röhre: REN704d

Name	REN704d
Vergleichsname	DG4101 E441N U4100D
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,9
Art der Heizung	Indirekt

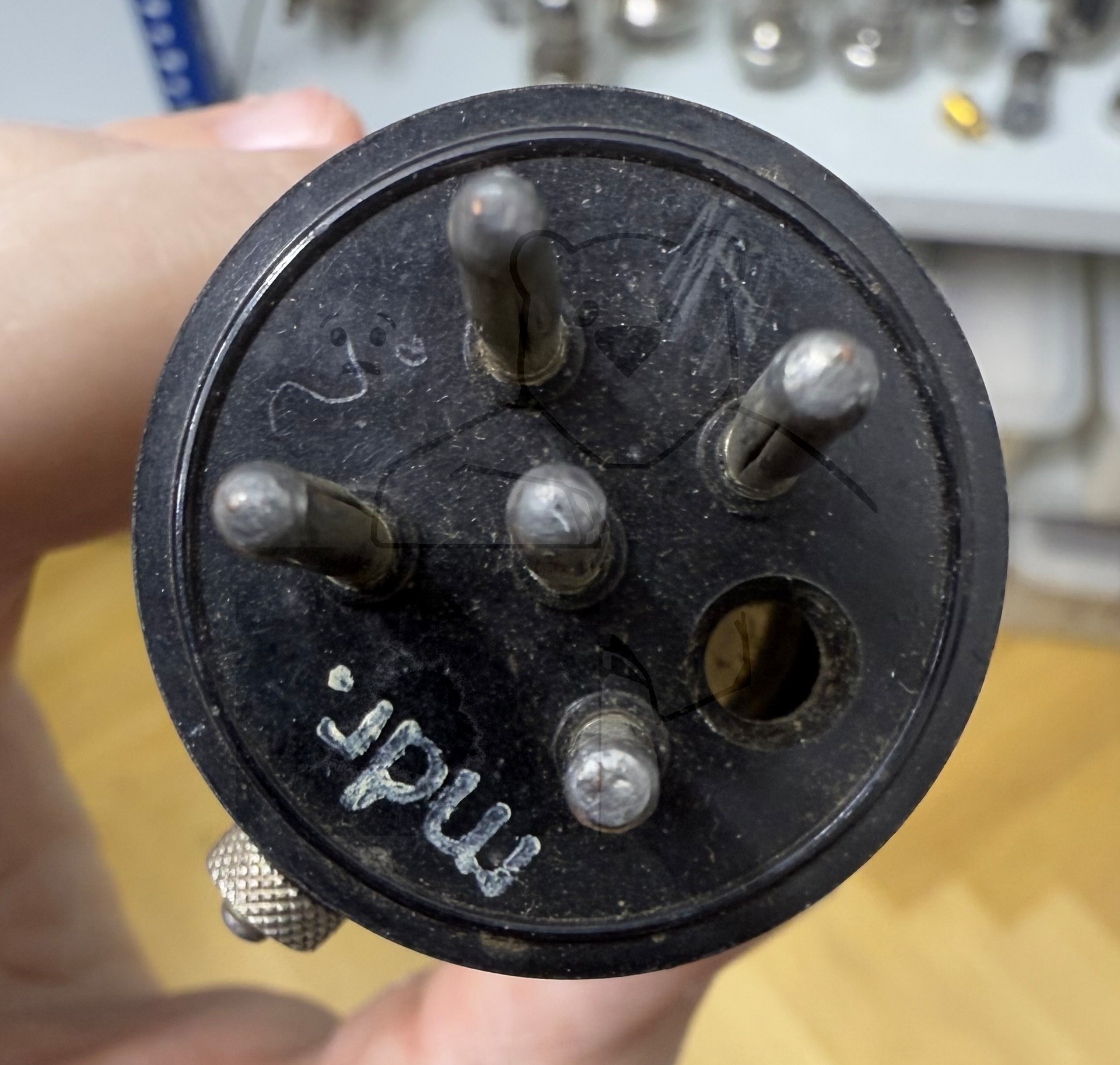

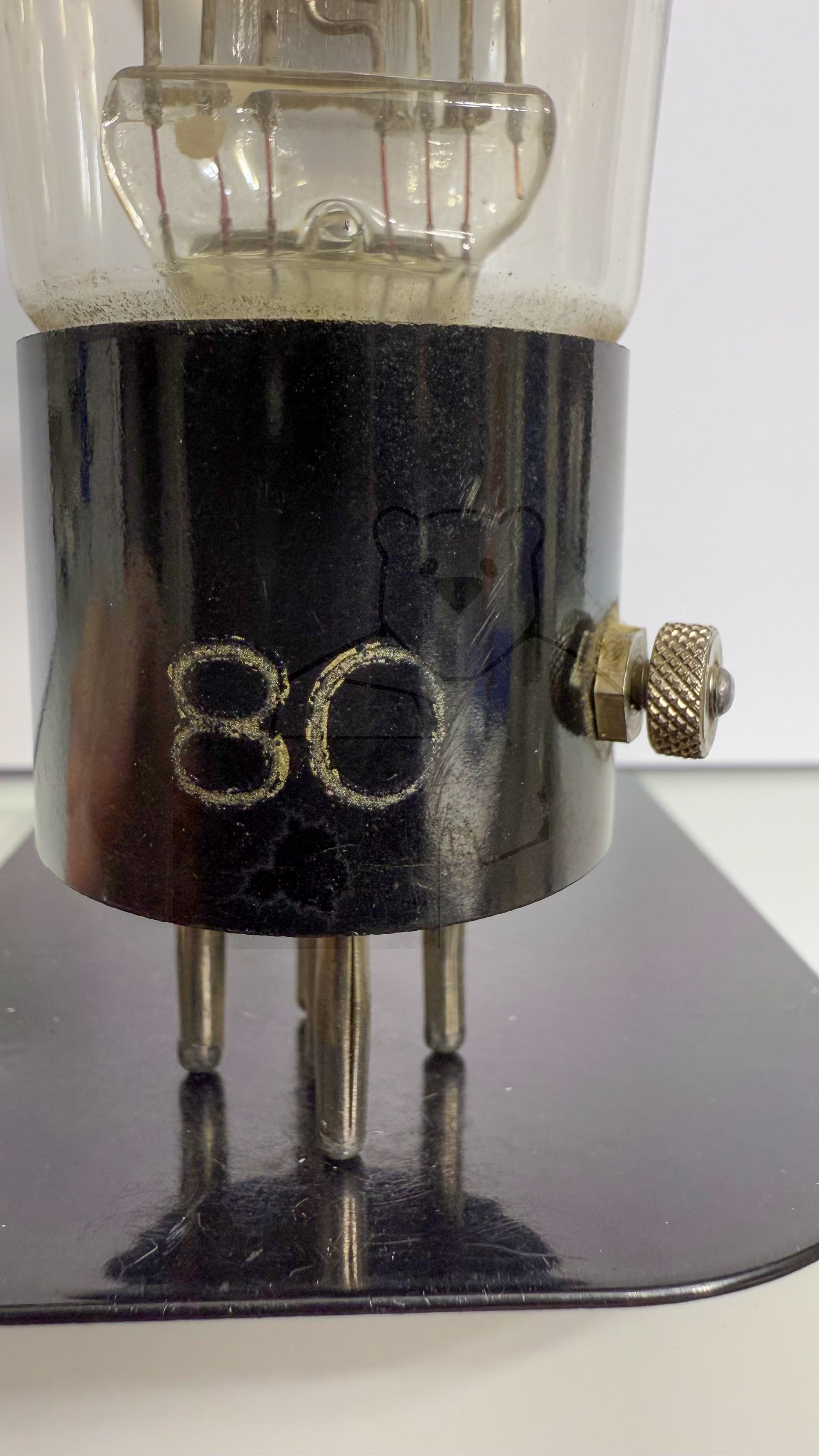

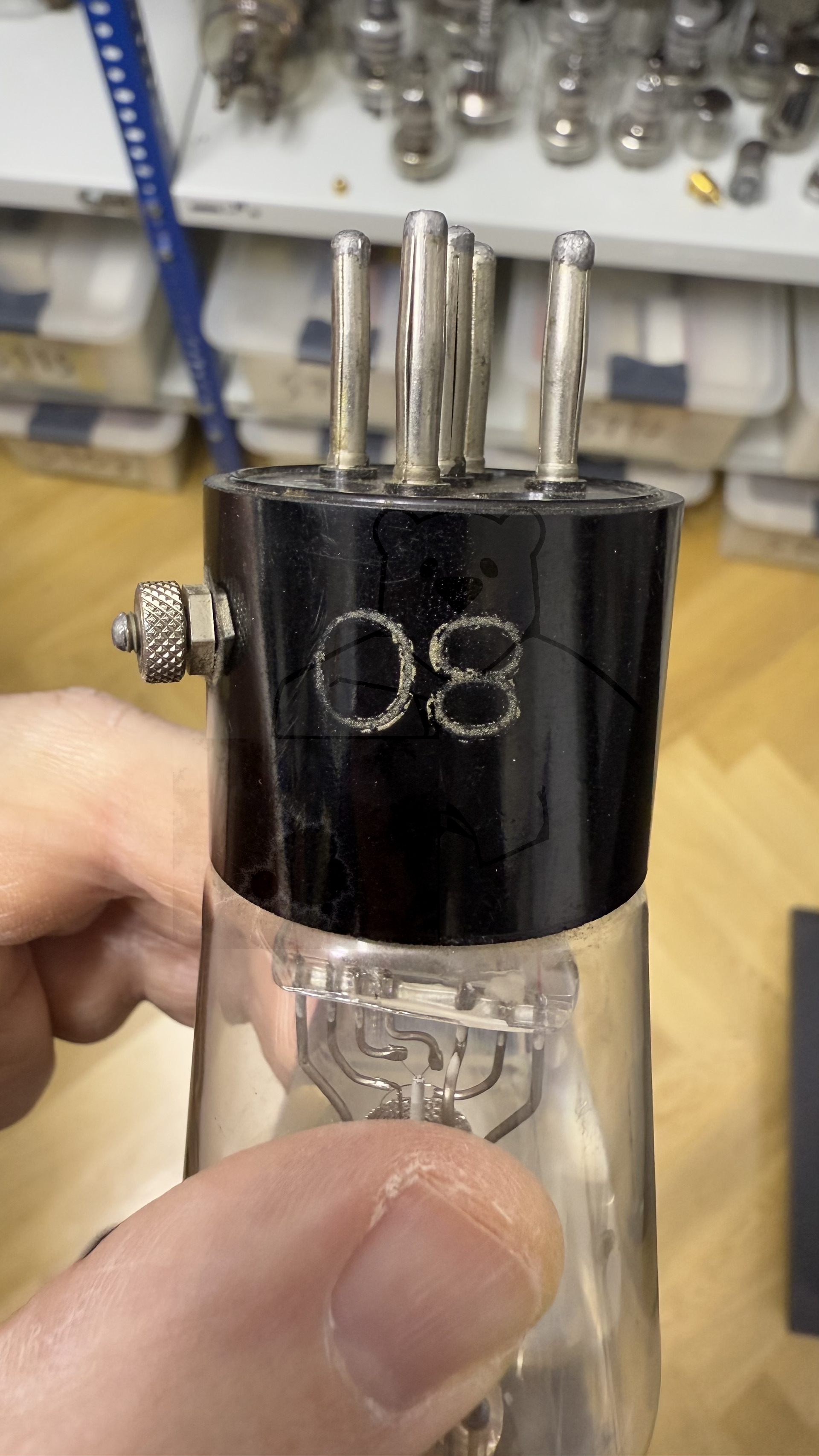

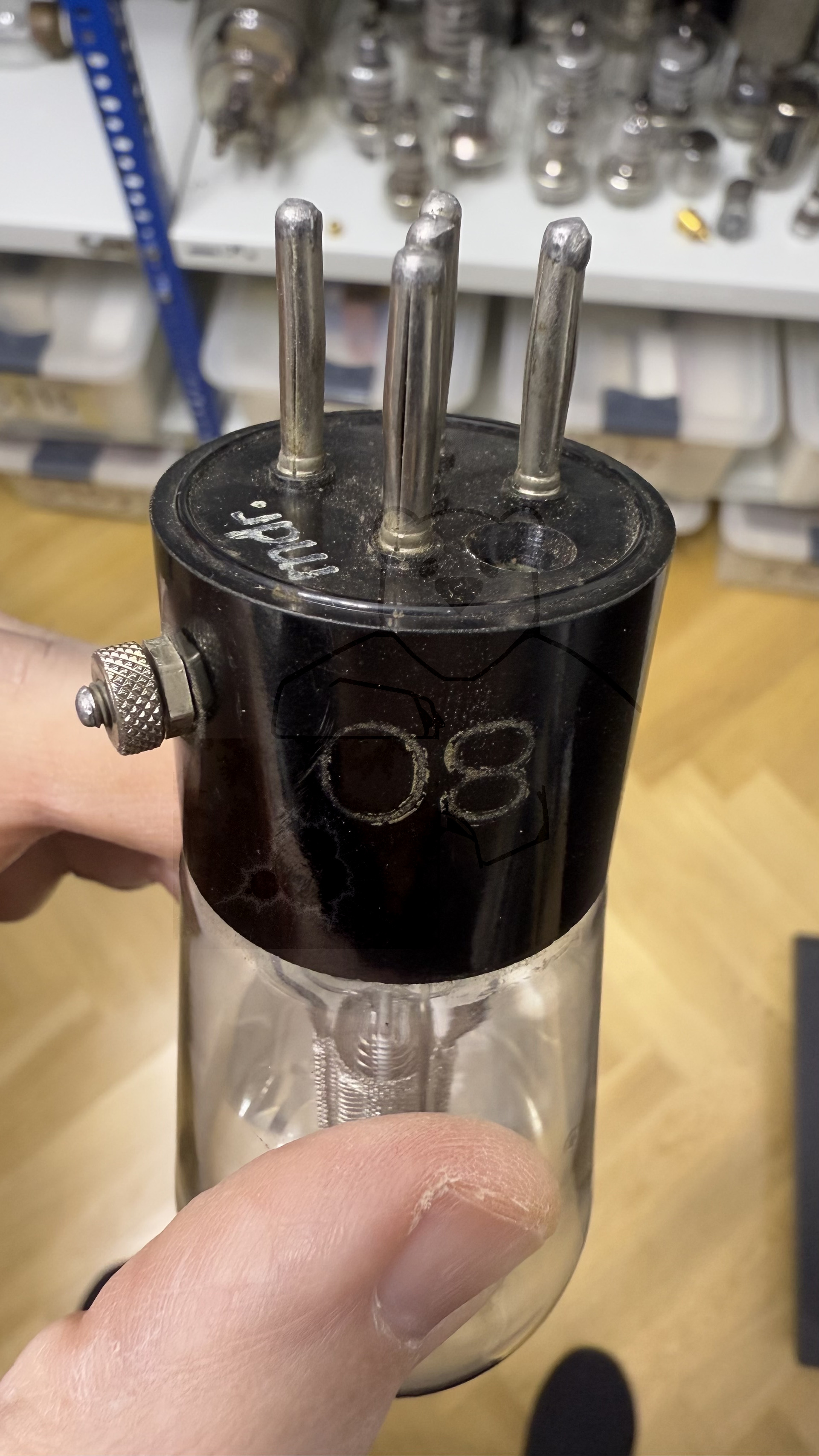

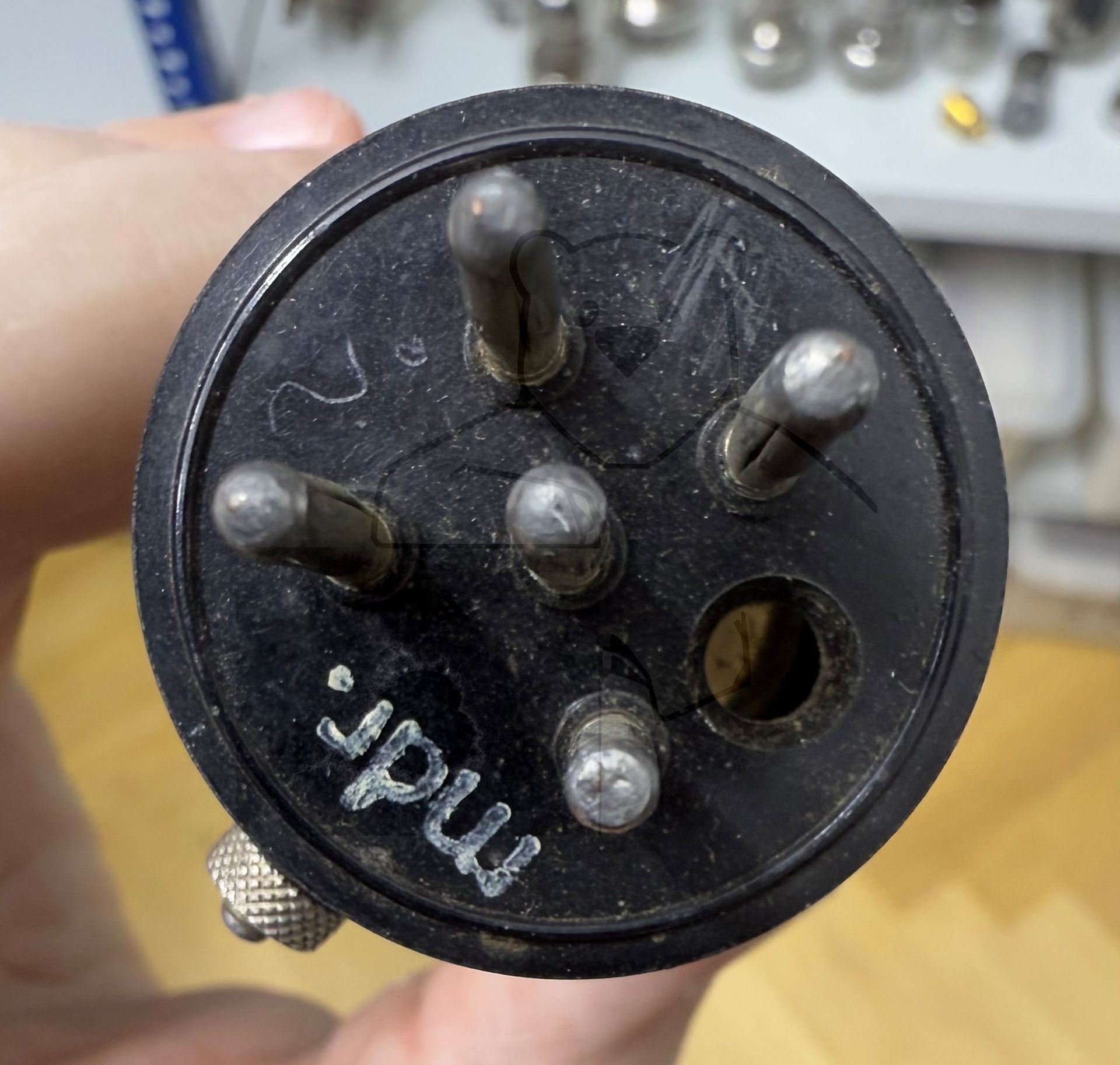

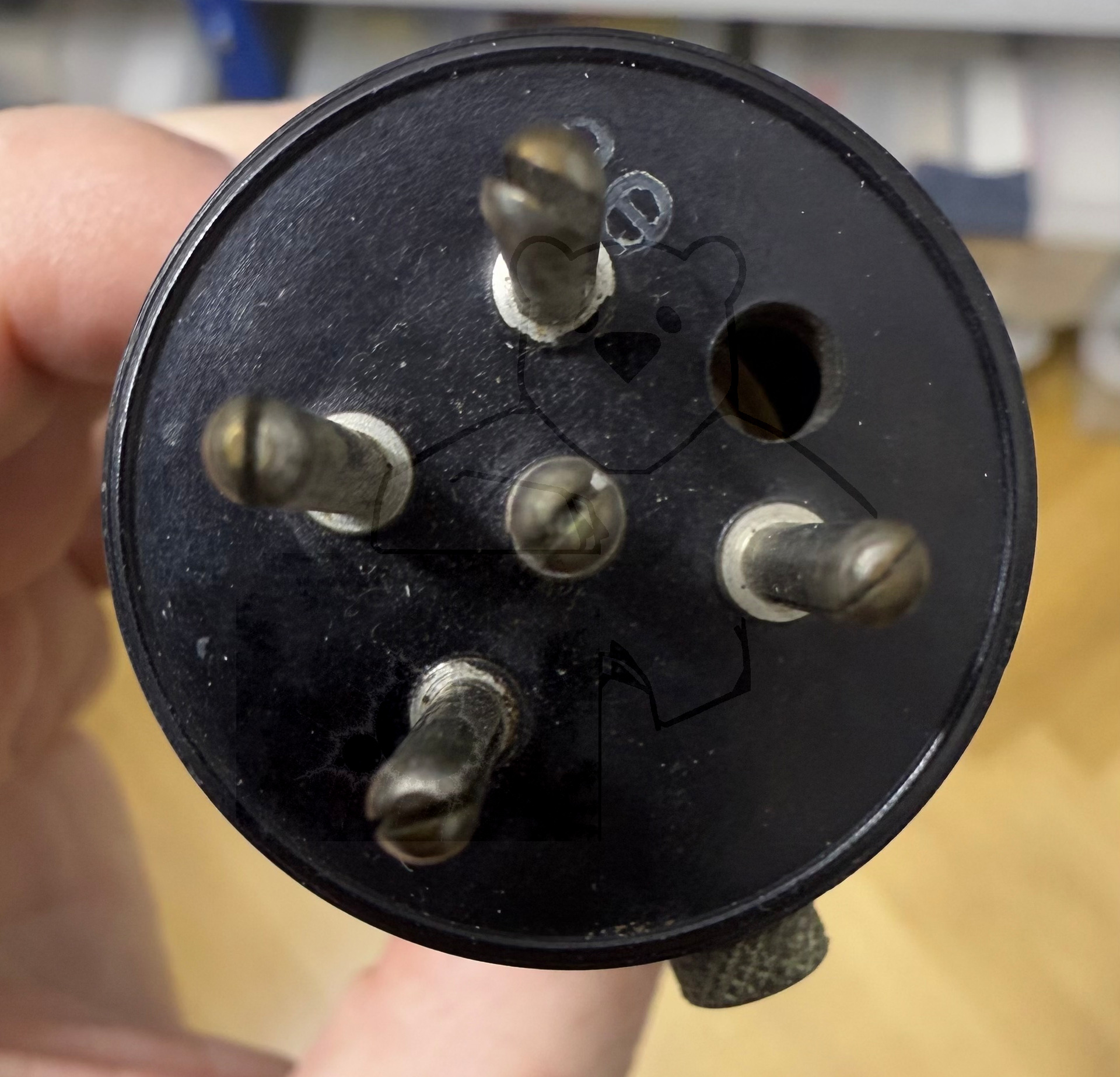

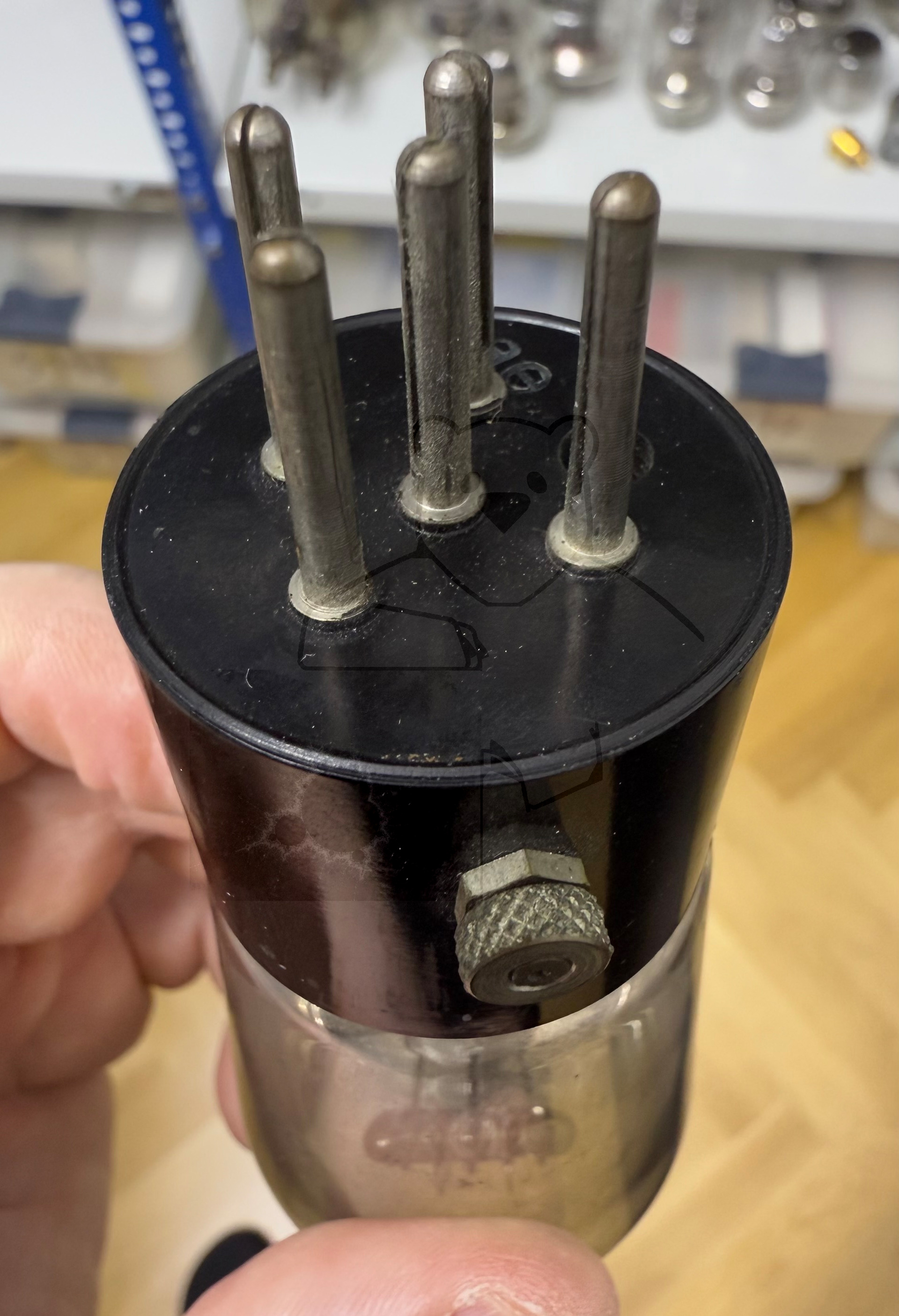

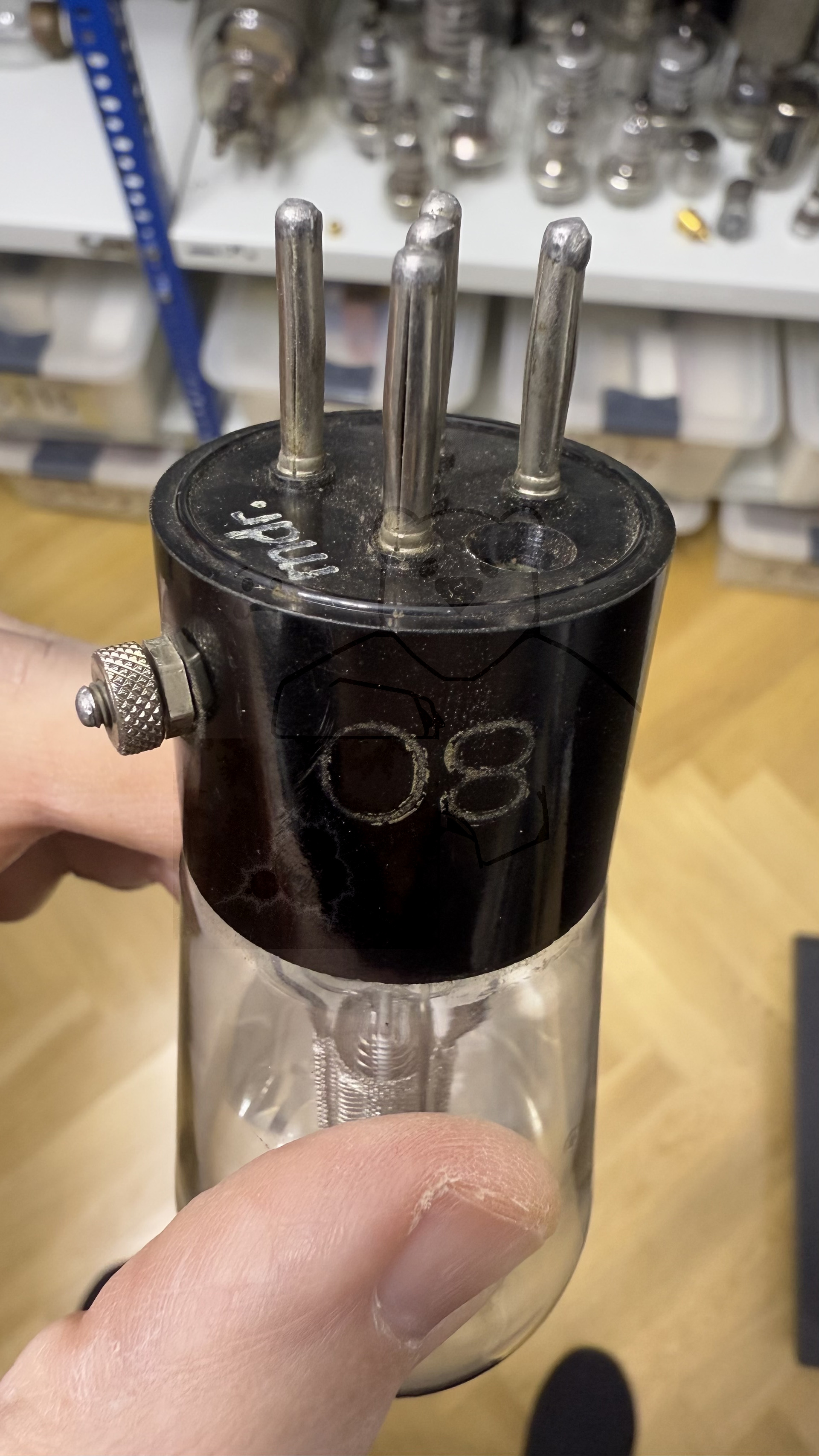

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 20:59:26

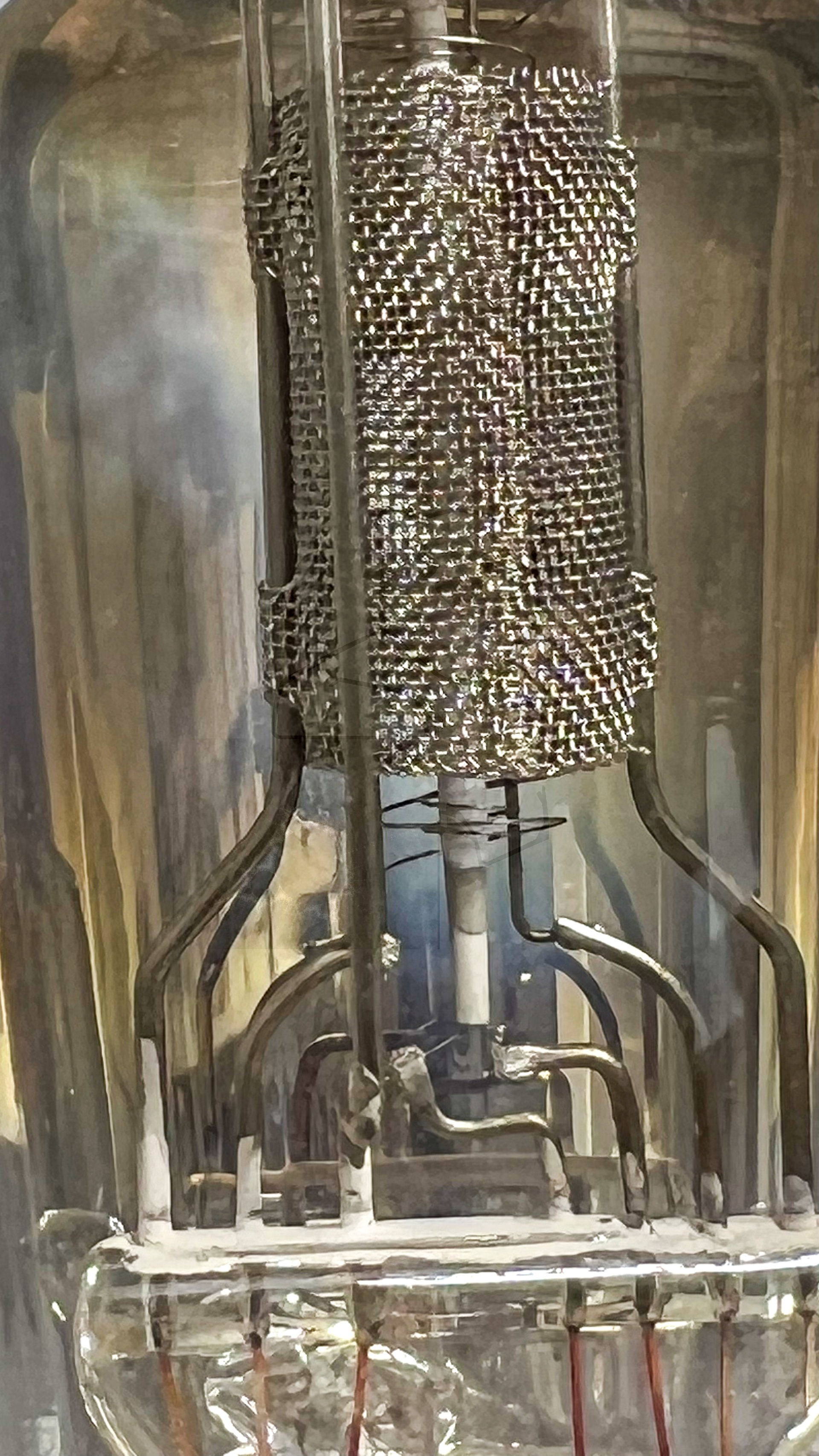

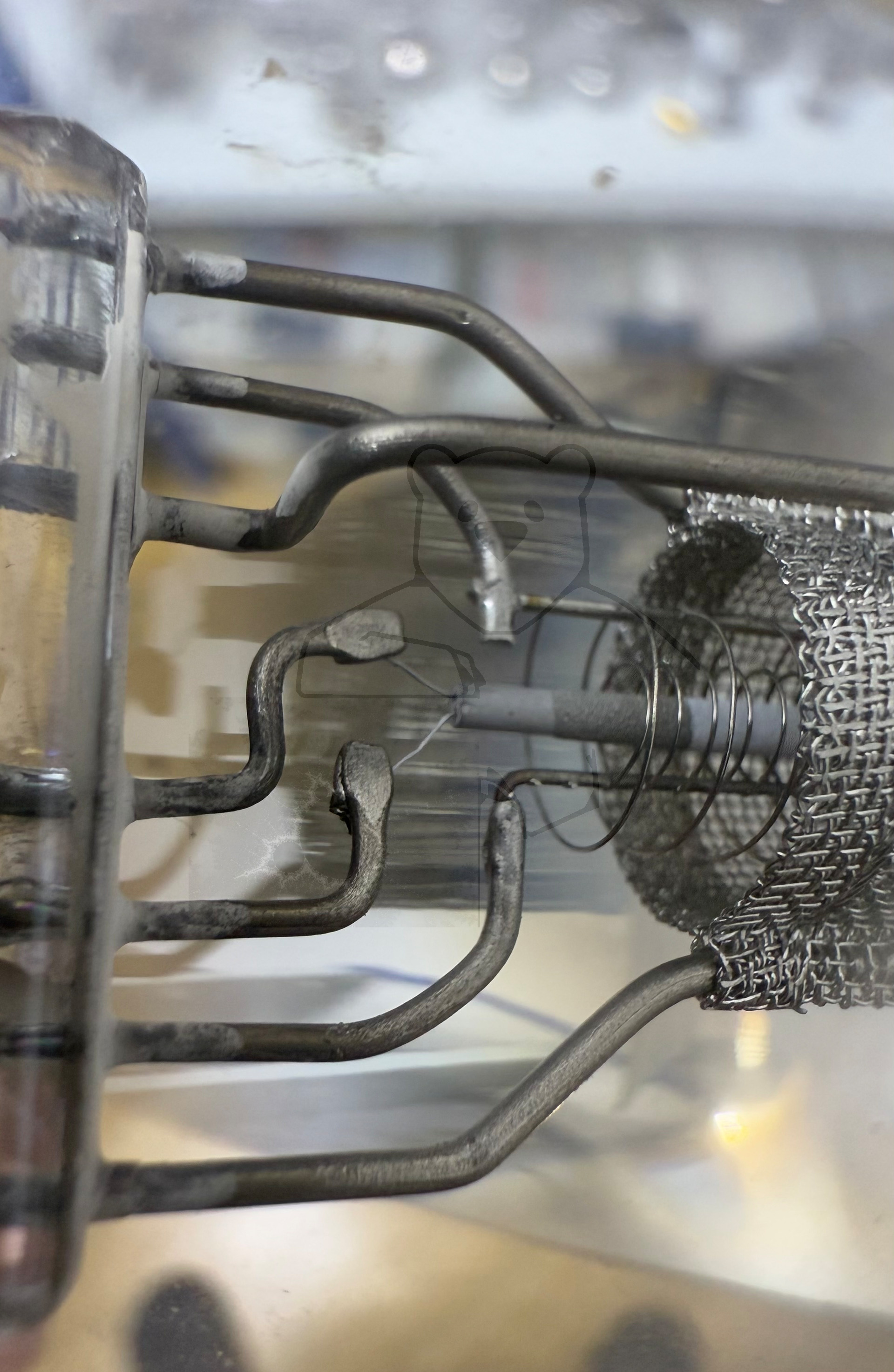

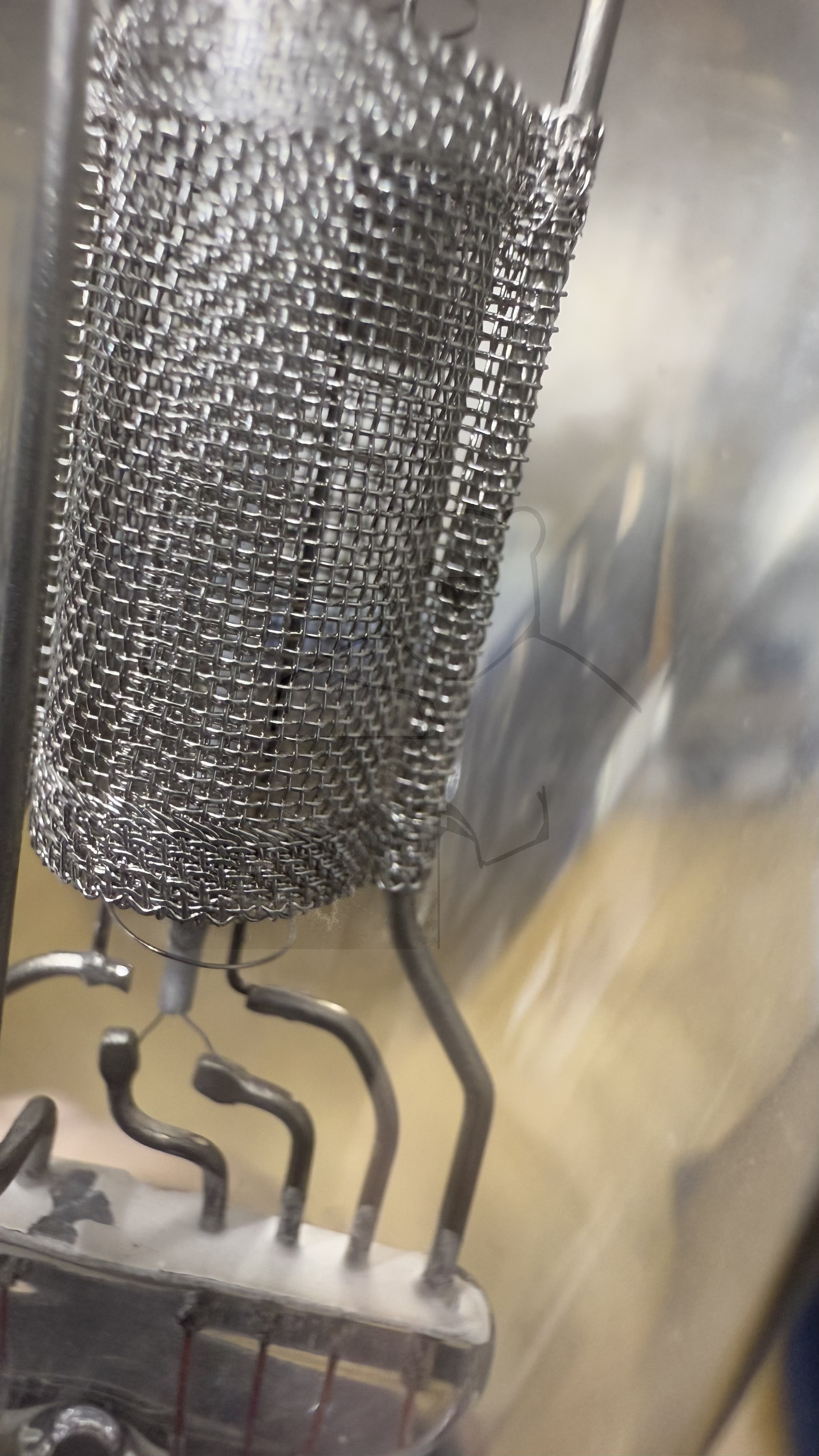

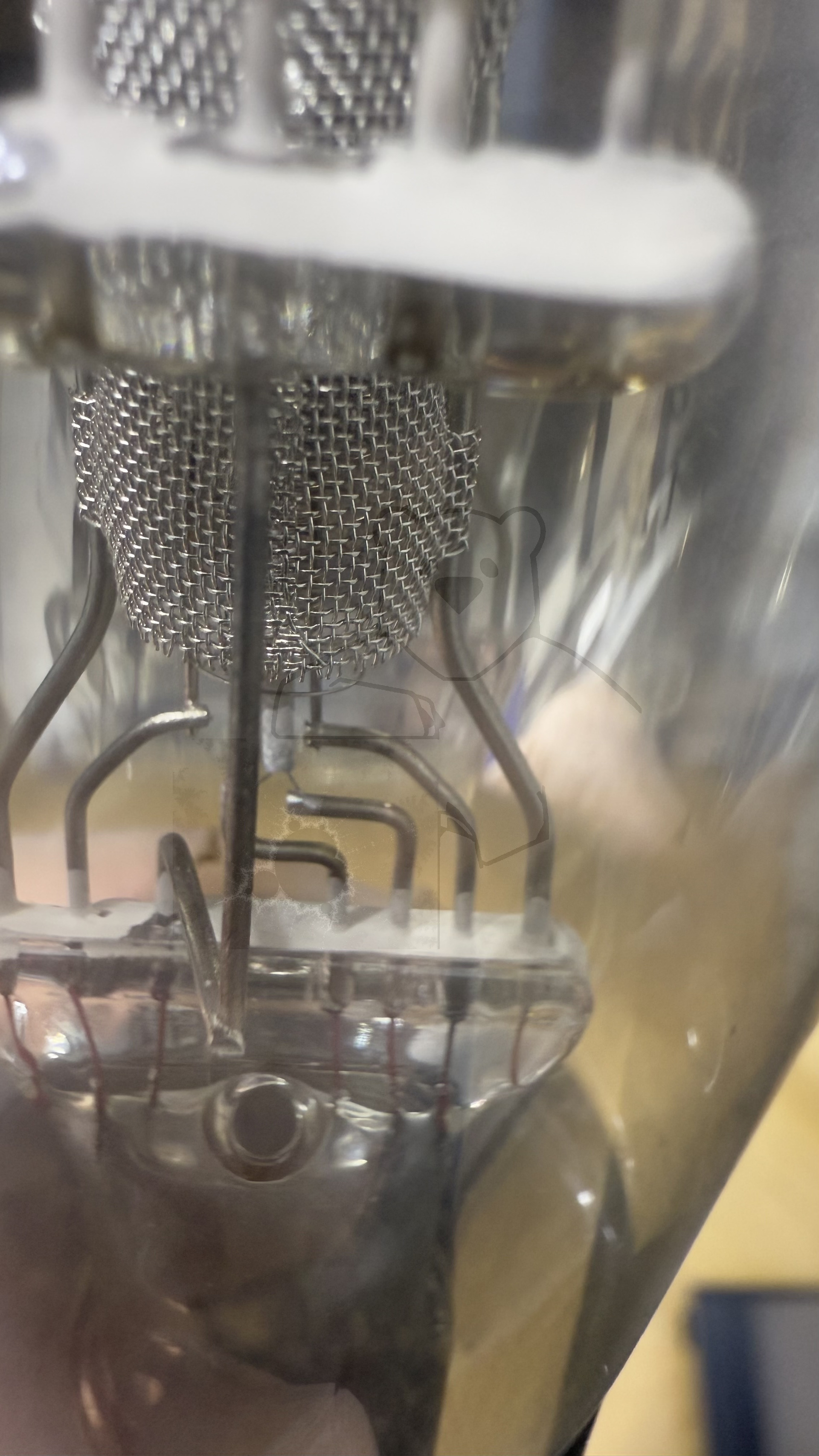

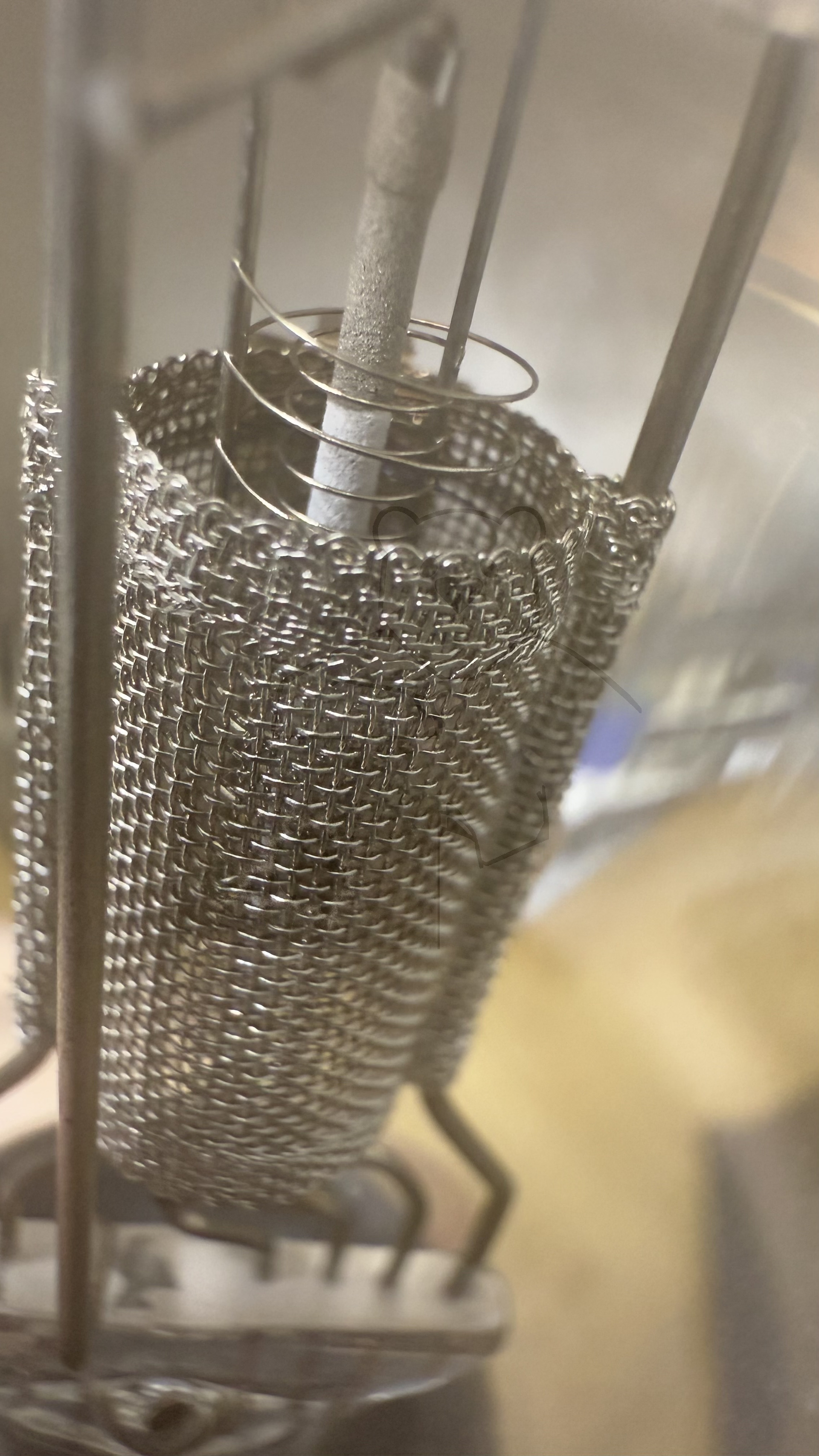

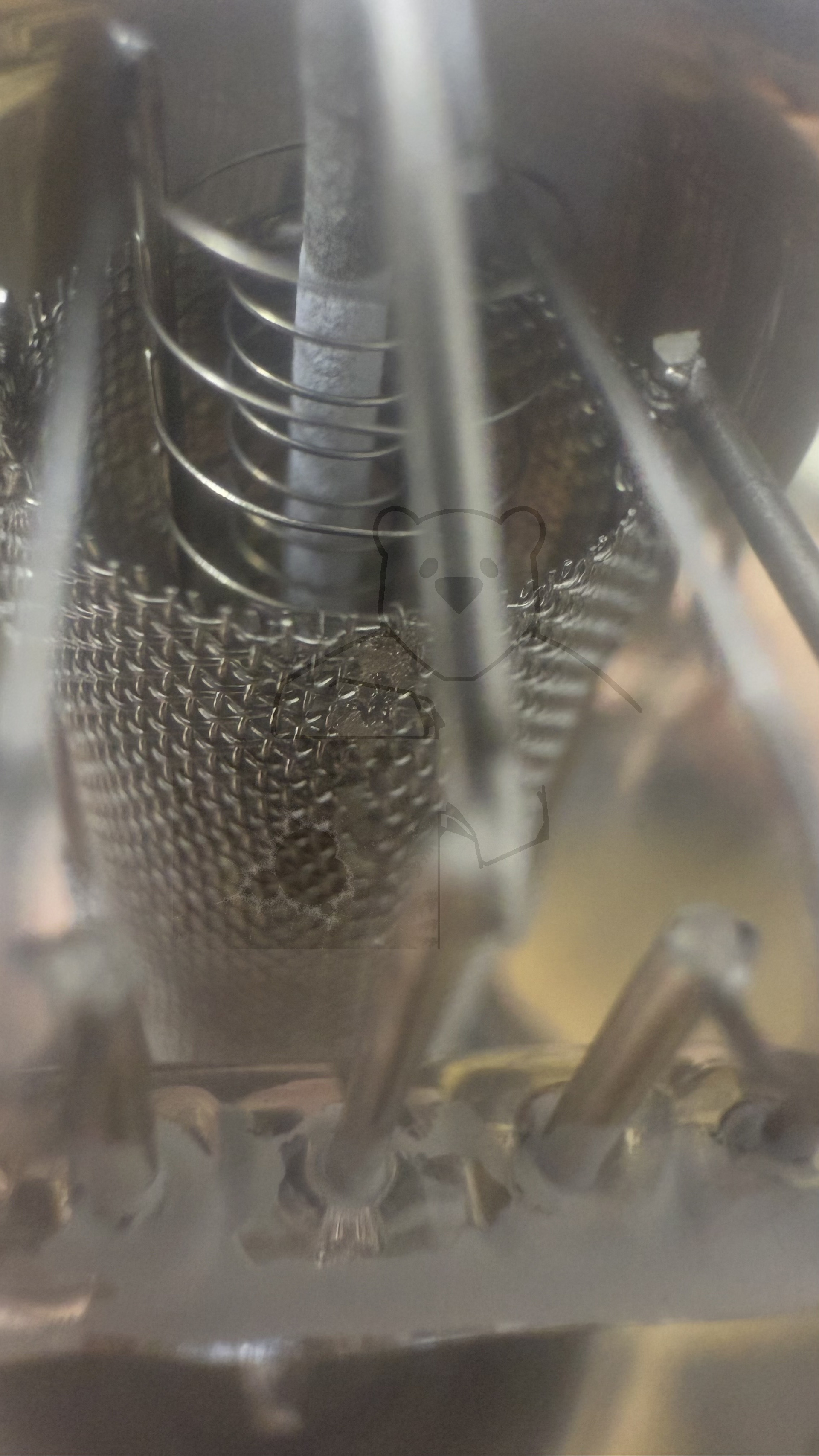

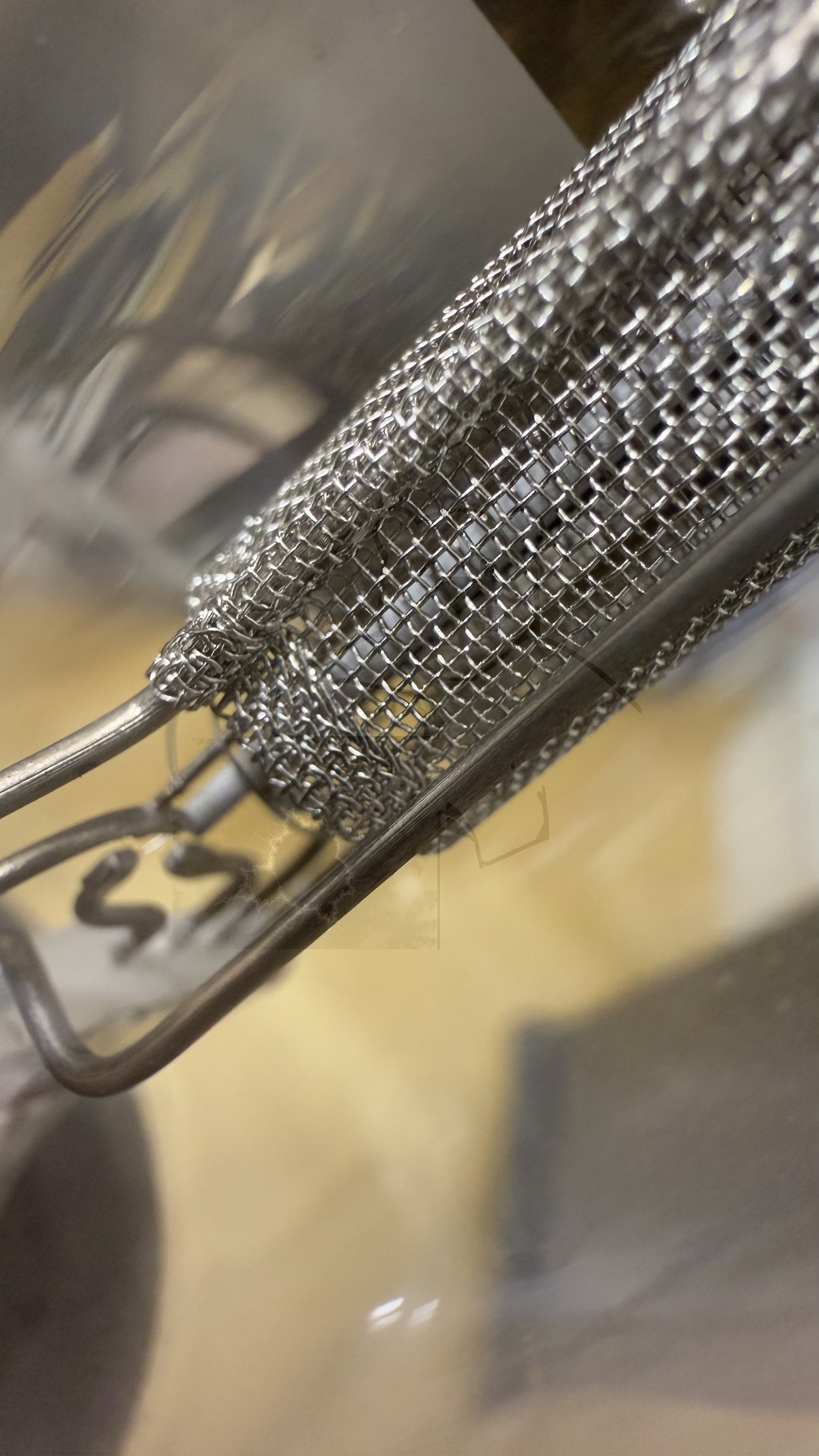

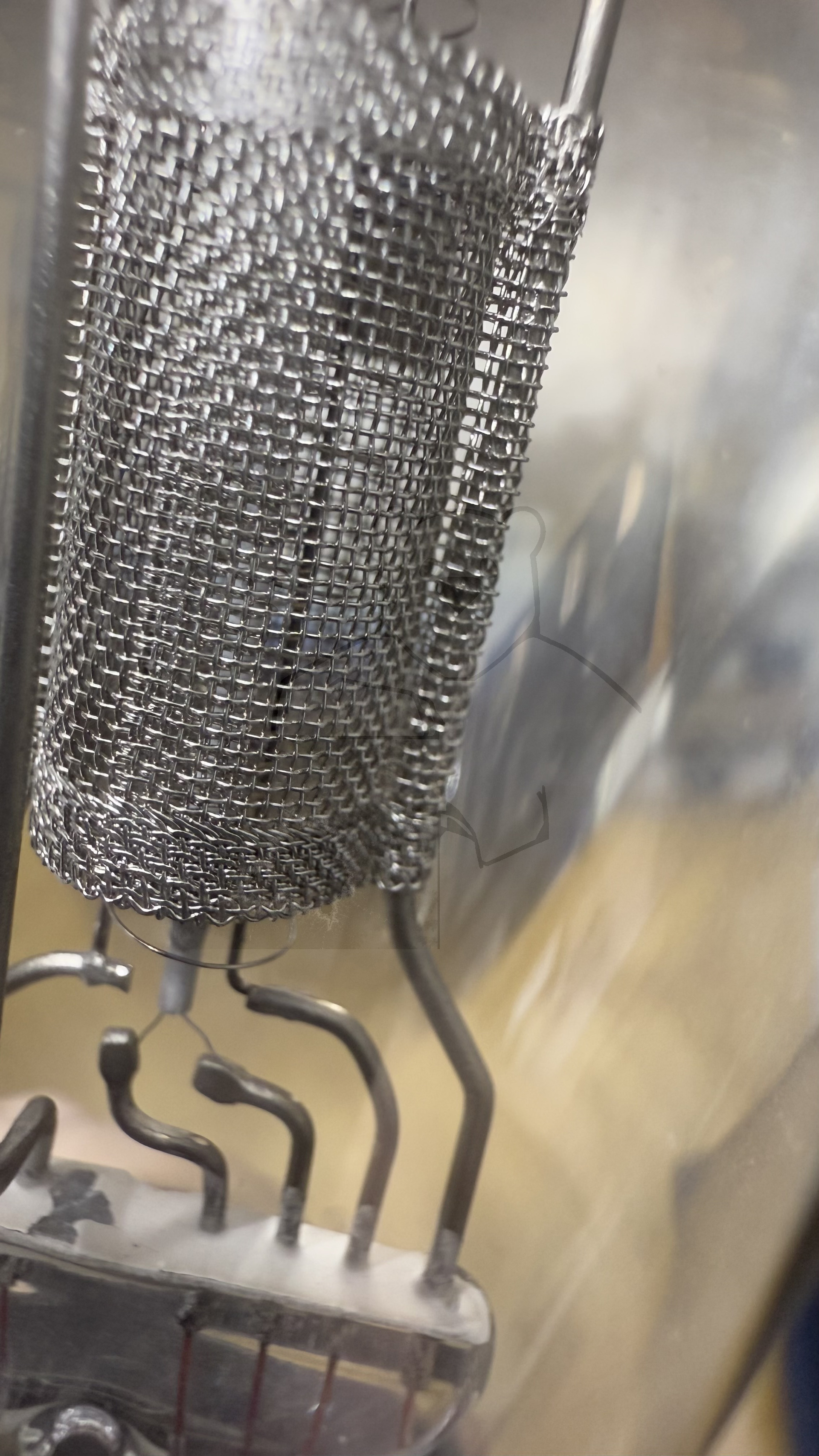

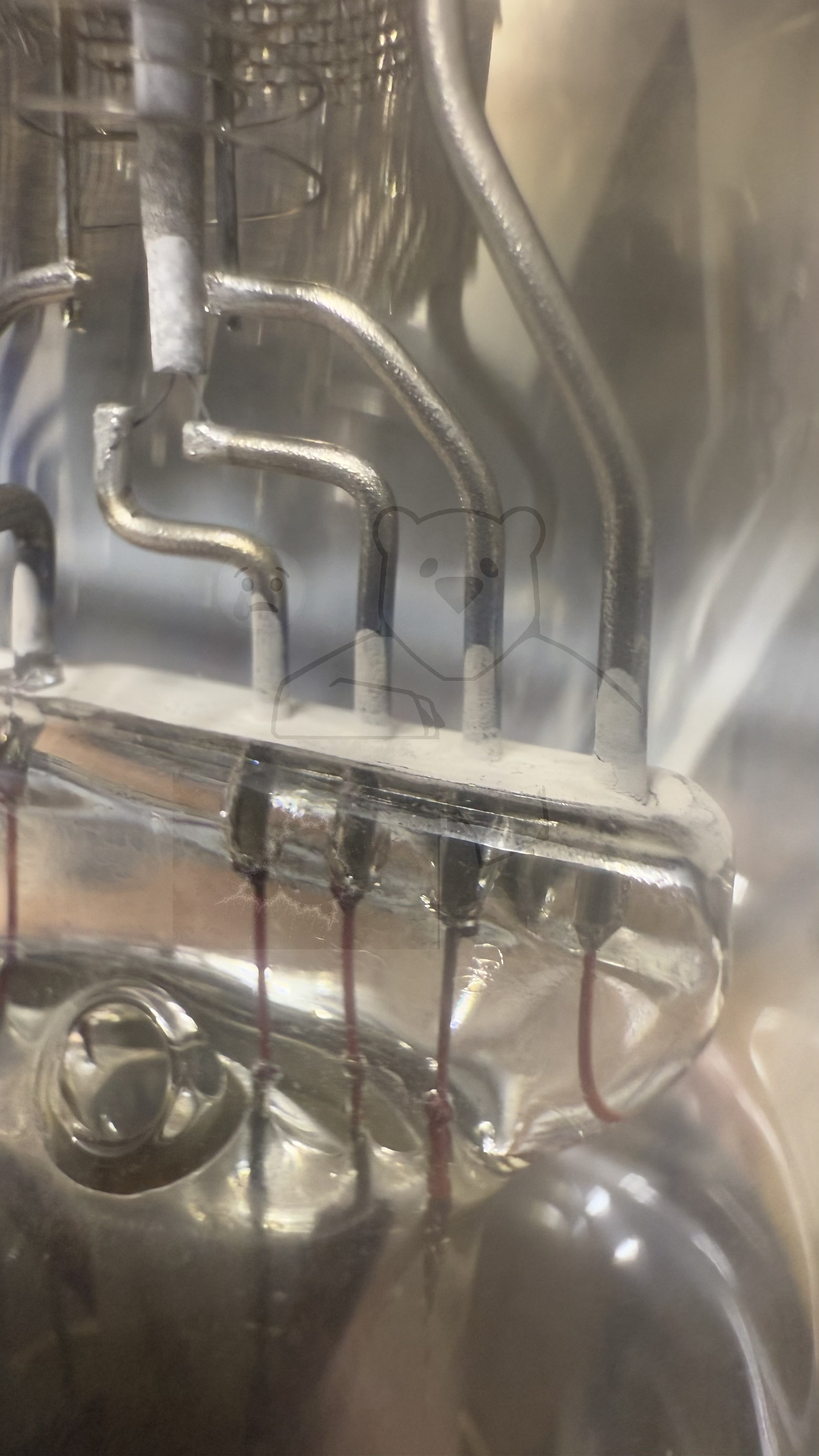

🔎 Beschreibung der Systeme für die Röhre: REN704d

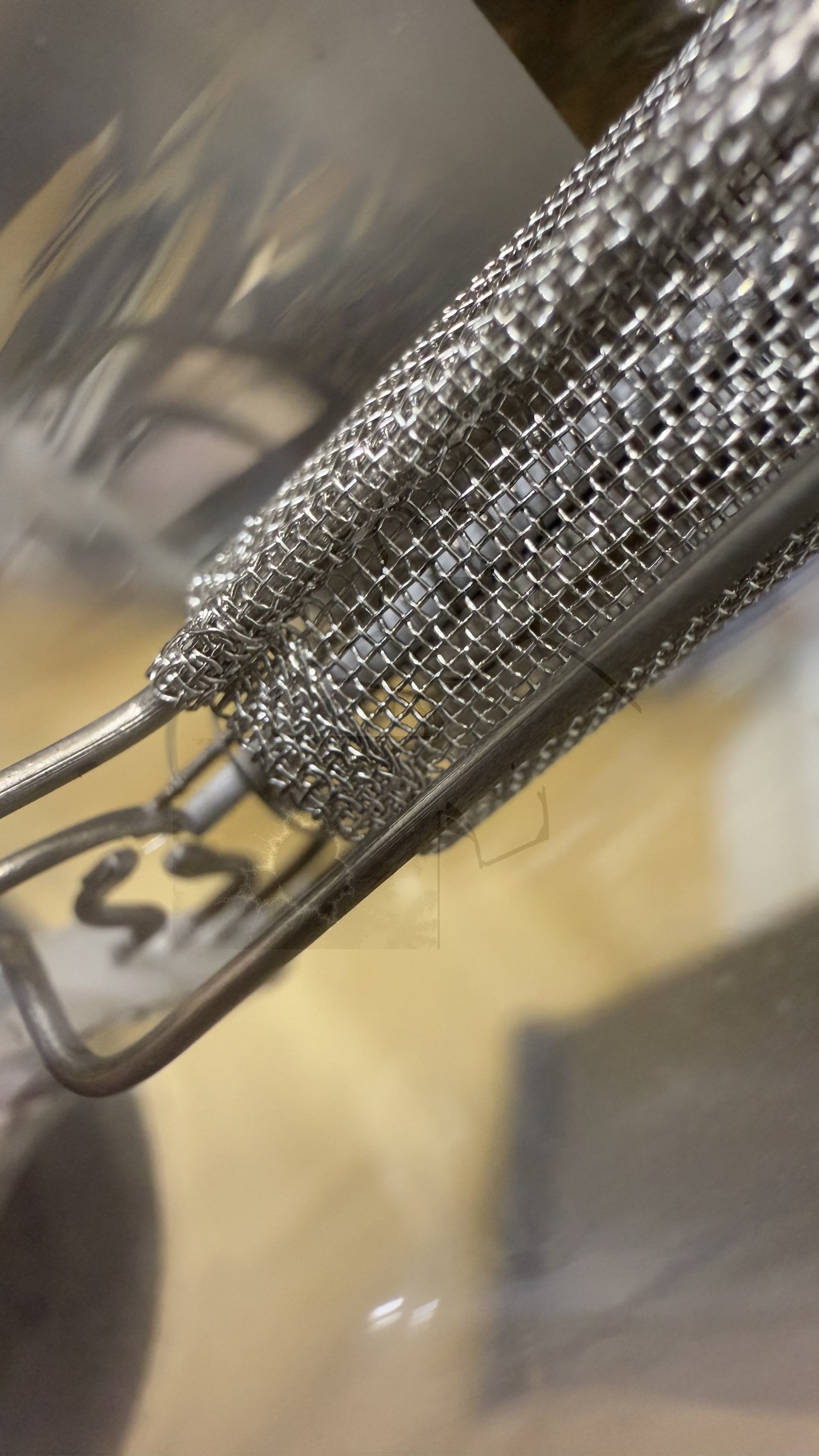

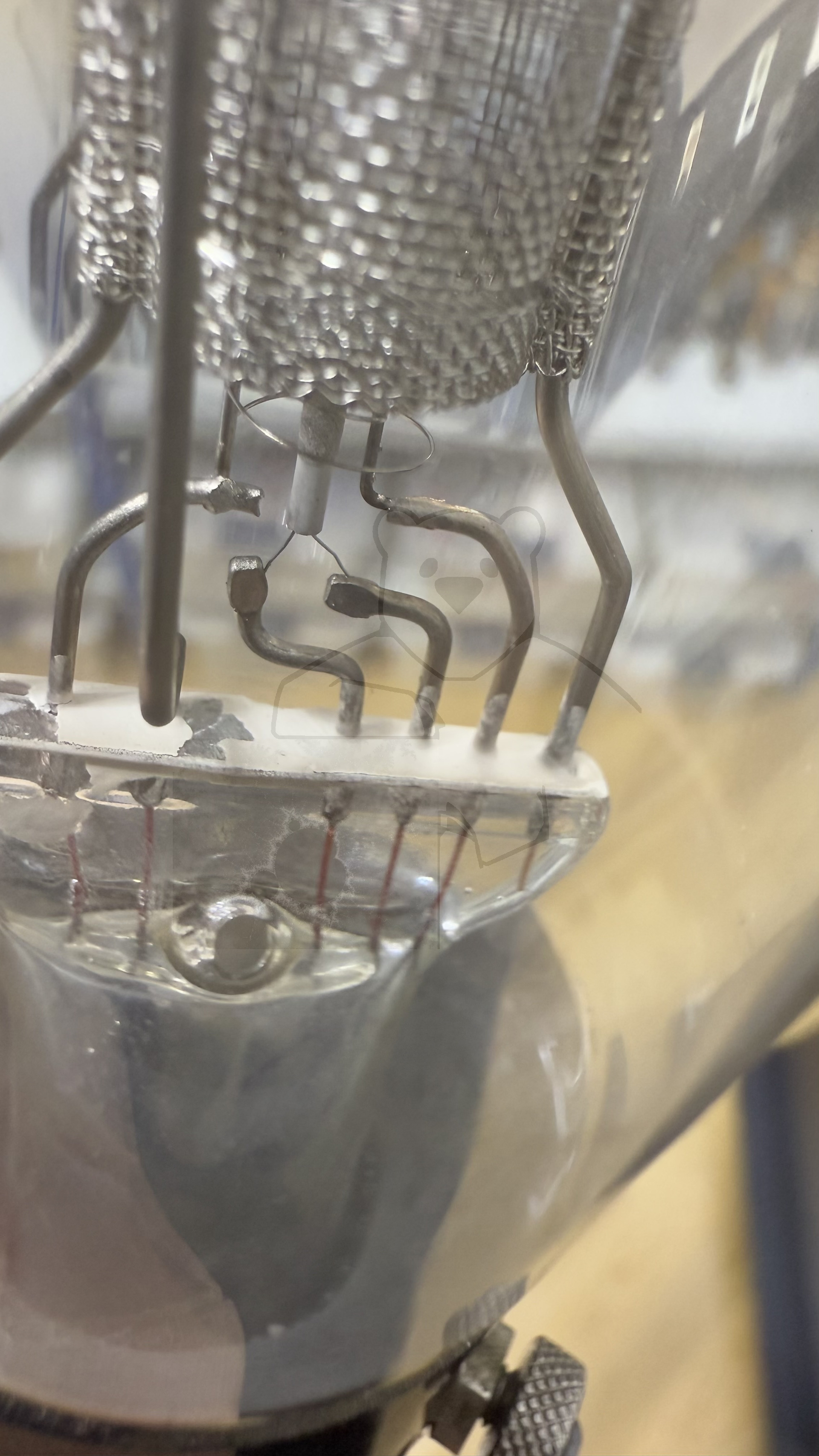

	System 1
Kathode	5

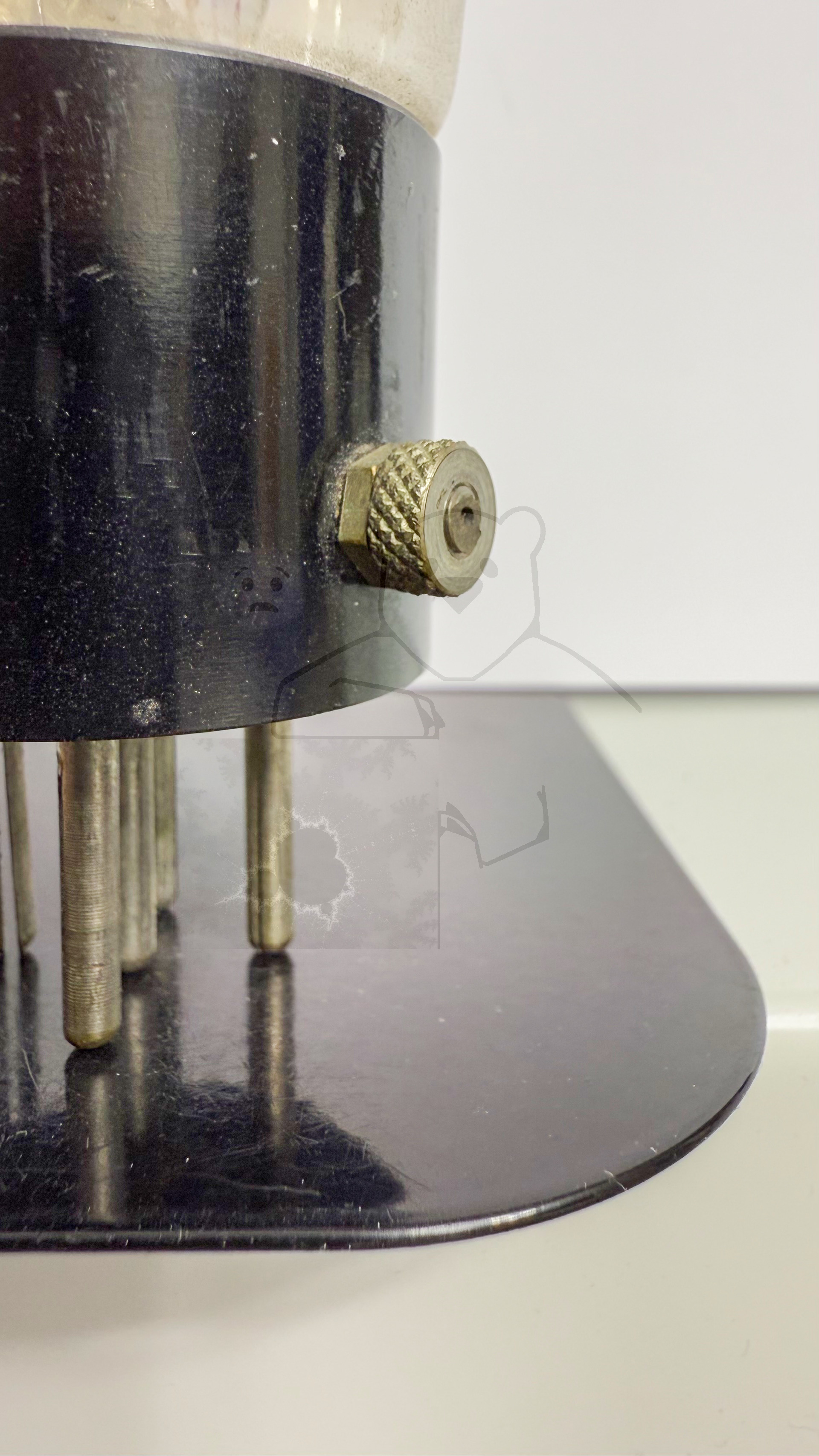

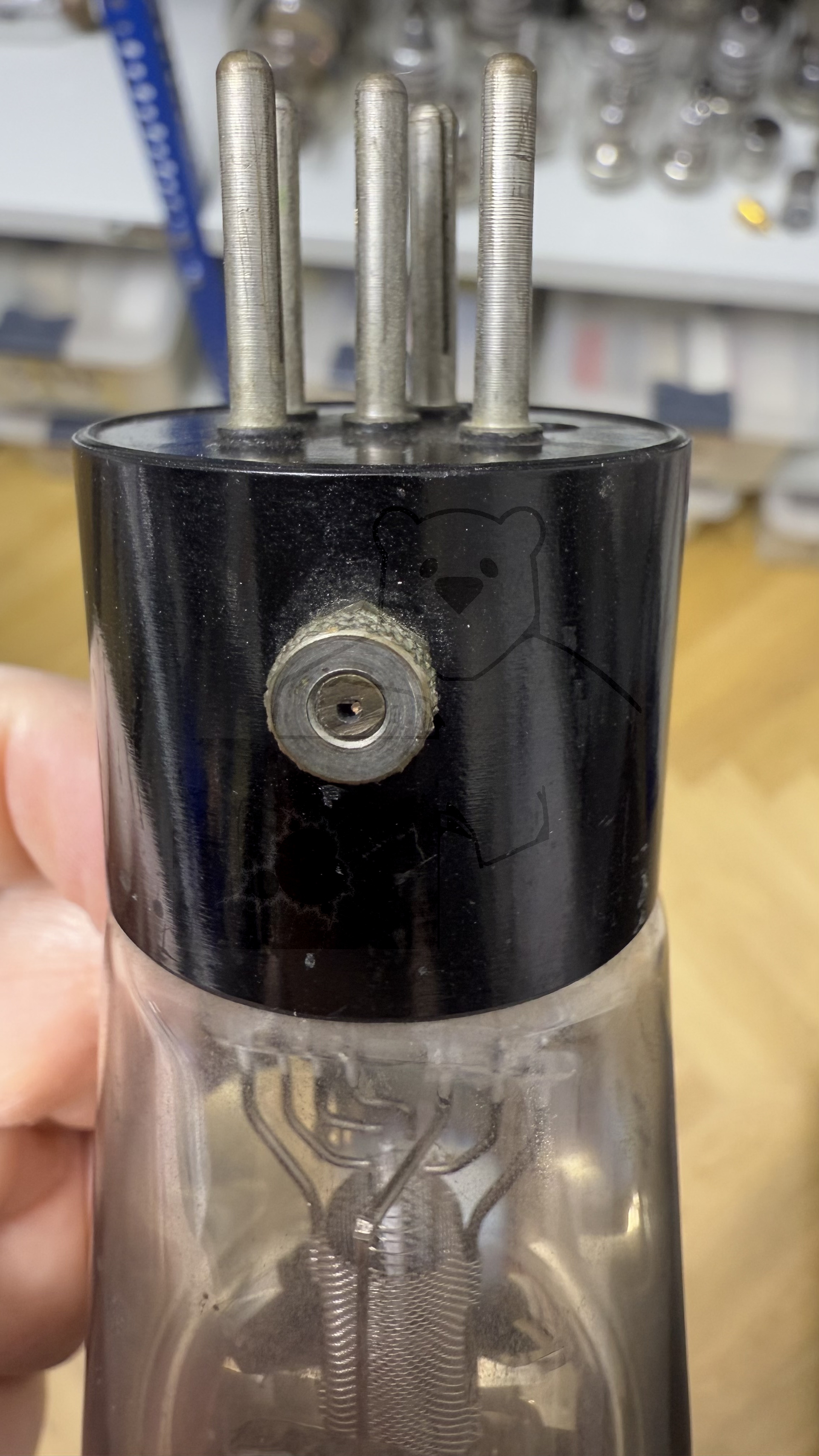

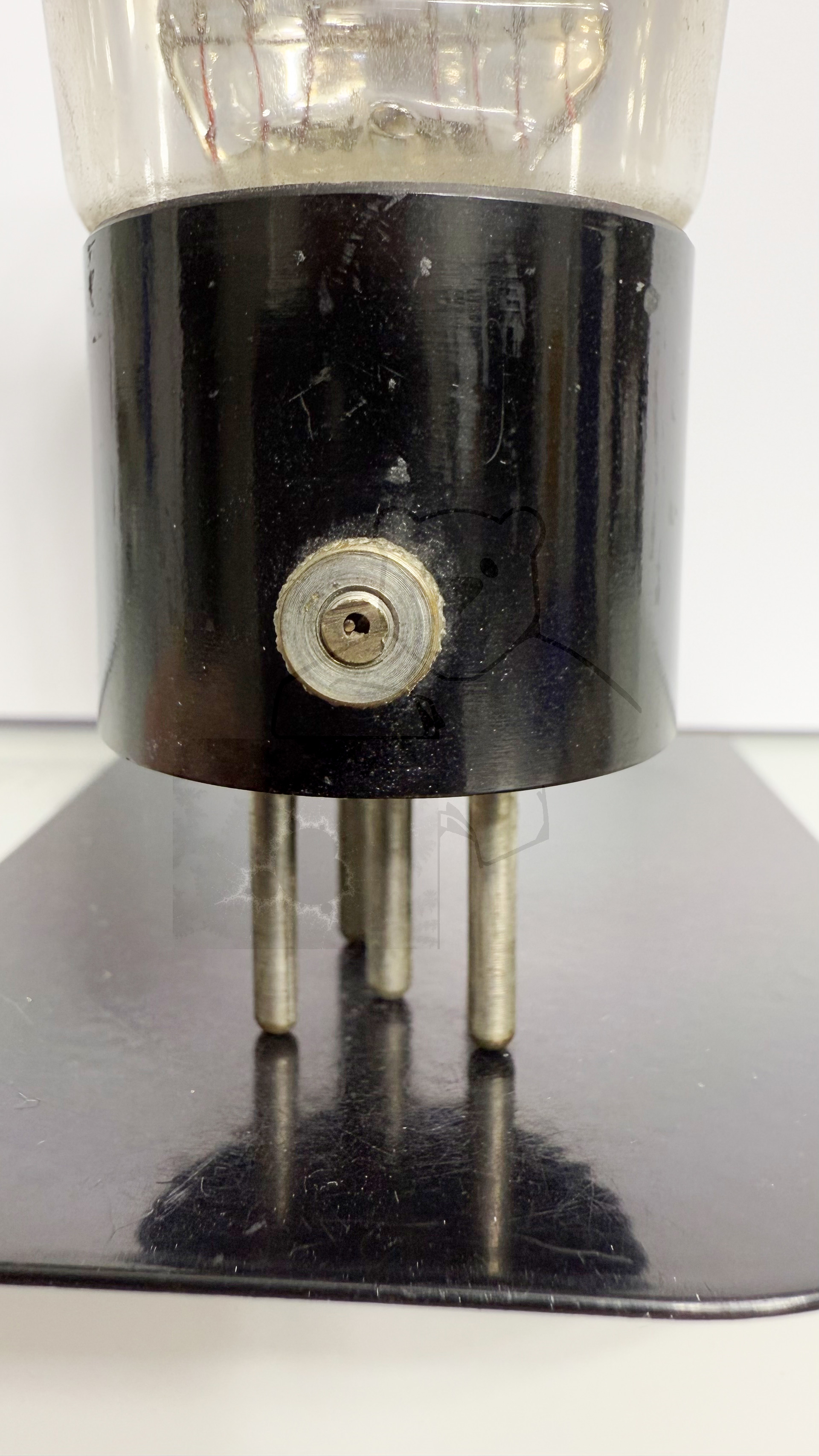

Gitter 1	Seitenanschluß
Gitter 2	4
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Oszillator / Mischer

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

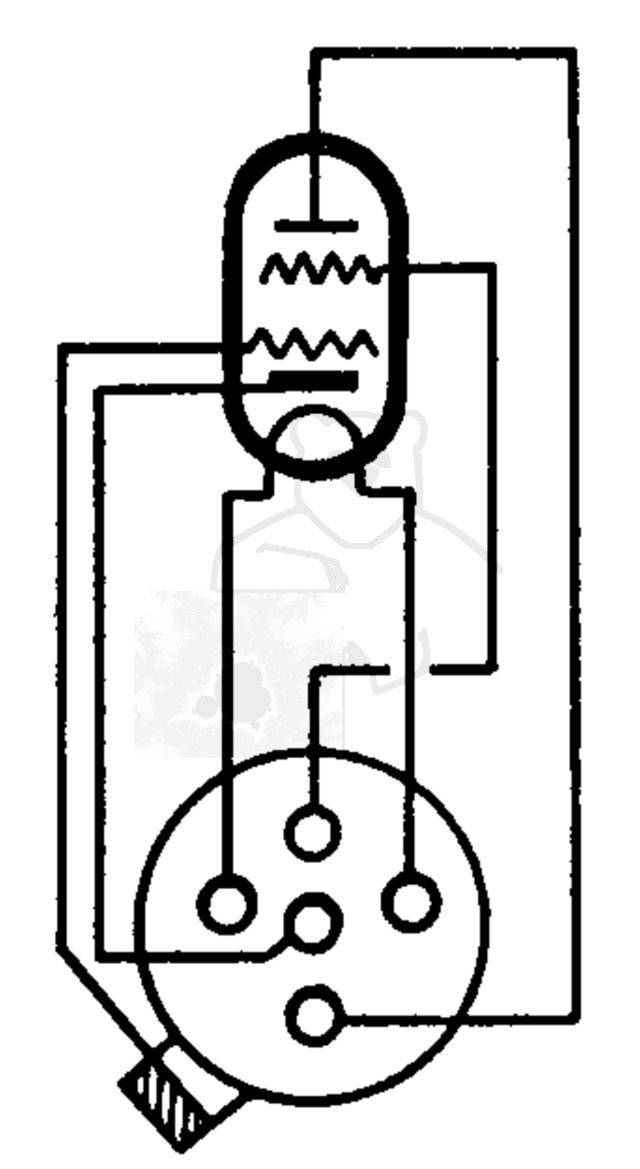

🔎 Sockelschaltung der REN704d

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: REN704d
Anwendung REN704d Telefunken [www.tubedata.info].pdf (87 kB)
Datenblatt REN704d Telefunken Version 1 [www.tubedata.info].pdf (112 kB)
Datenblatt REN704d Telefunken Version 2 [www.tubedata.info].pdf (3364 kB)
Pruefkarte REN704d - Neuberger RPM370 Roehrenmessgeraet.pdf (205 kB)
Pruefkarte REN704d U4100D DG4101 E441N - Funke W19 Roehrenpruefer.pdf (154 kB)
