đ Beschreibung der Röhre: TQ71F Inventarnummer: 03467
| Name | â TQ71F |
| Vergleichsname | |
| Hersteller | â Brown-Boveri |
| Heizspannung (Volt) | 5 |
| Heizstrom (AmpĂšre) | 22 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Spezialsockel â Liste aller Röhren mit: Spezialsockel |
| Informationen Röhrentyp | Röhre arbeitet mit QuecksilberfĂŒllung |
| Informationen | BodenprĂ€gung: RS2285 In der Röhre: 240/161 Röhre arbeitet mit QuecksilberfĂŒllung â Aus der SaarbrĂŒcker Sammlung |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | Museumszimmer, Fenster |
đ Beschreibung der Systeme fĂŒr die Röhre: TQ71F
| System 1 | |
| Kathode | f |
| Gitter 1 | g |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | f, f |
| Abschirmung | |
| Funktion | â Thyratron, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Bilder der Röhre: TQ71F
Röhre TQ71F #3467 Bild 11

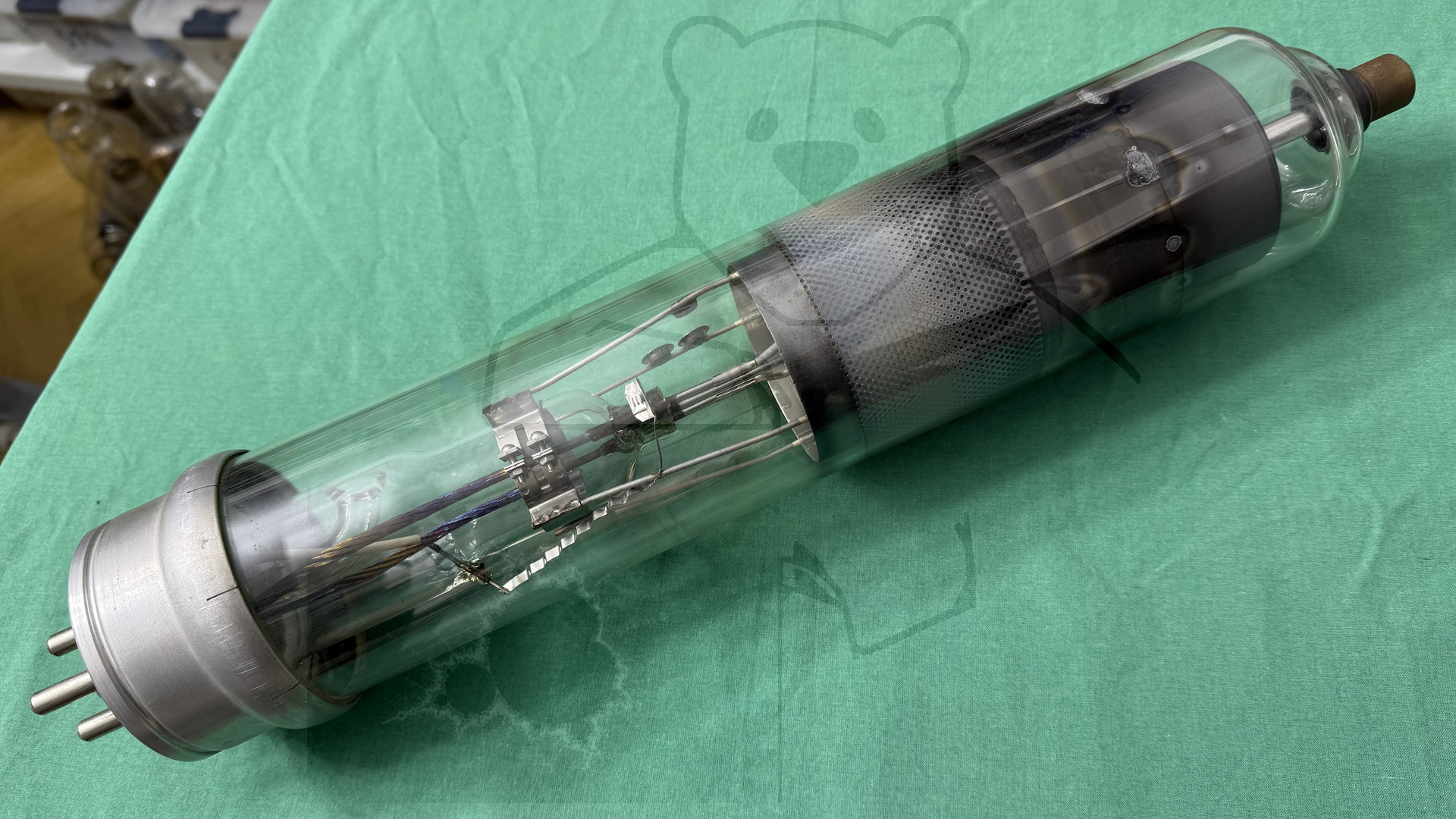

Röhre TQ71F #3467 Bild 1

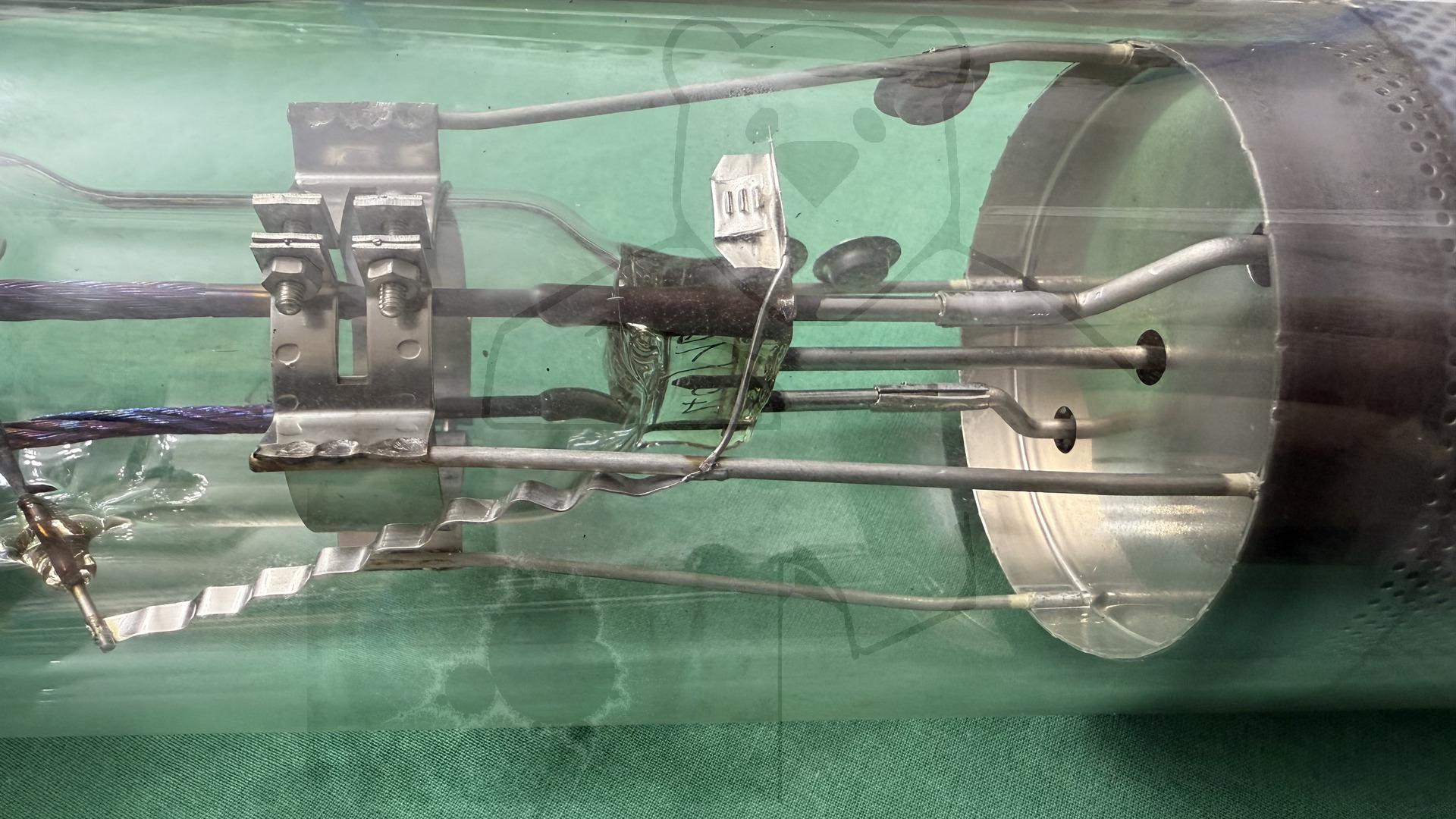

Röhre TQ71F #3467 Bild 2
Röhre TQ71F #3467 Bild 3

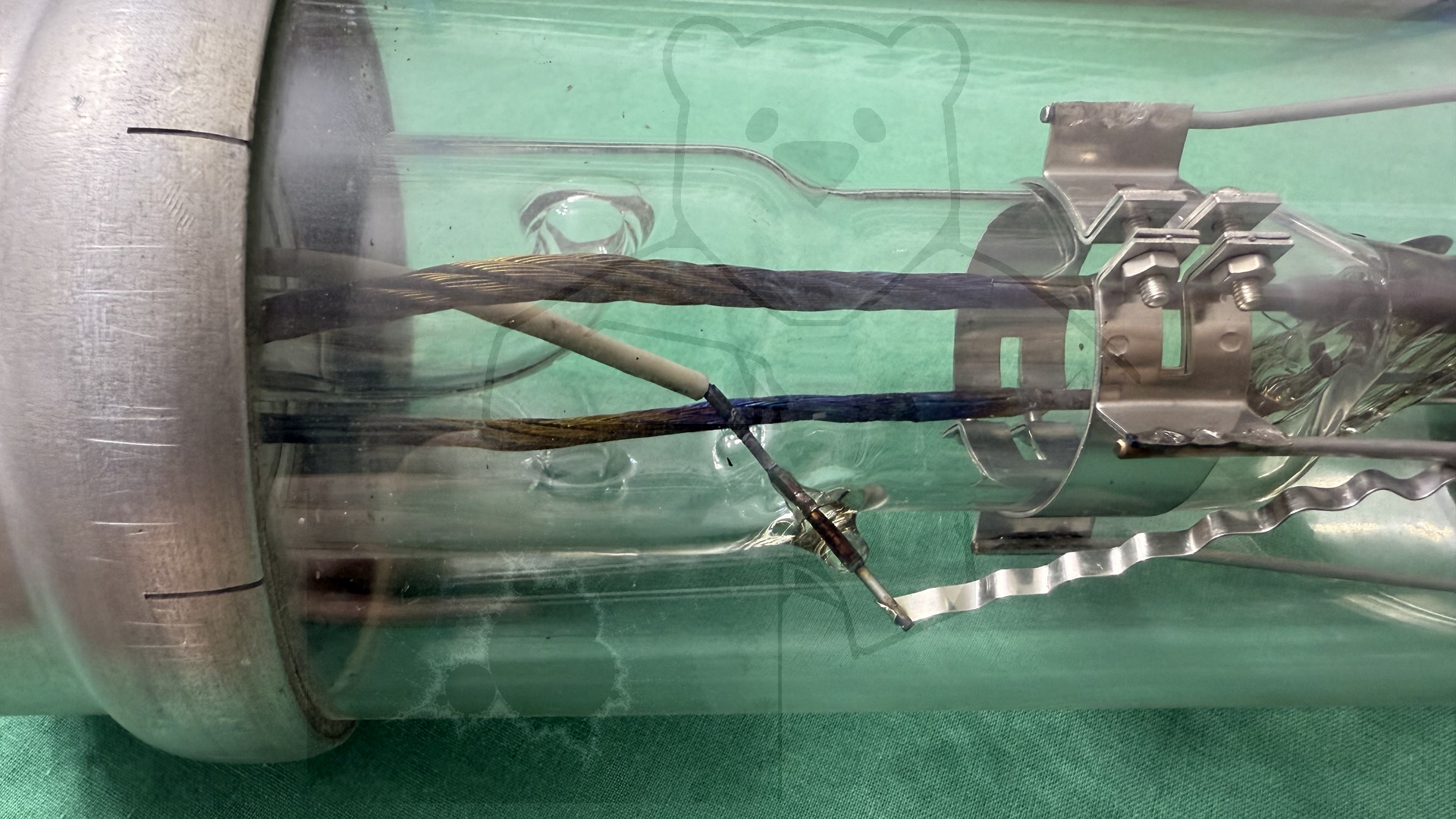

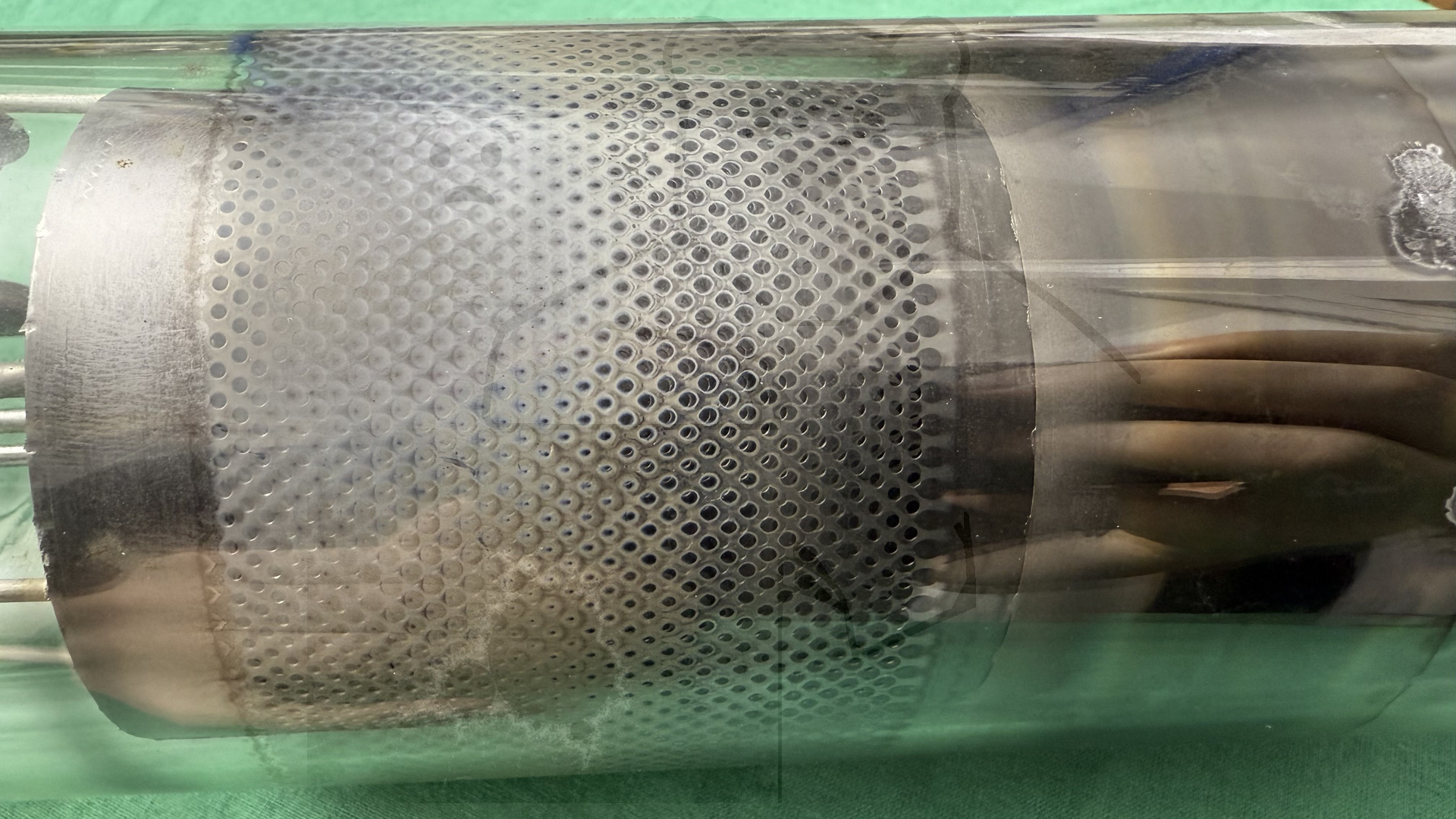

Röhre TQ71F #3467 Bild 4

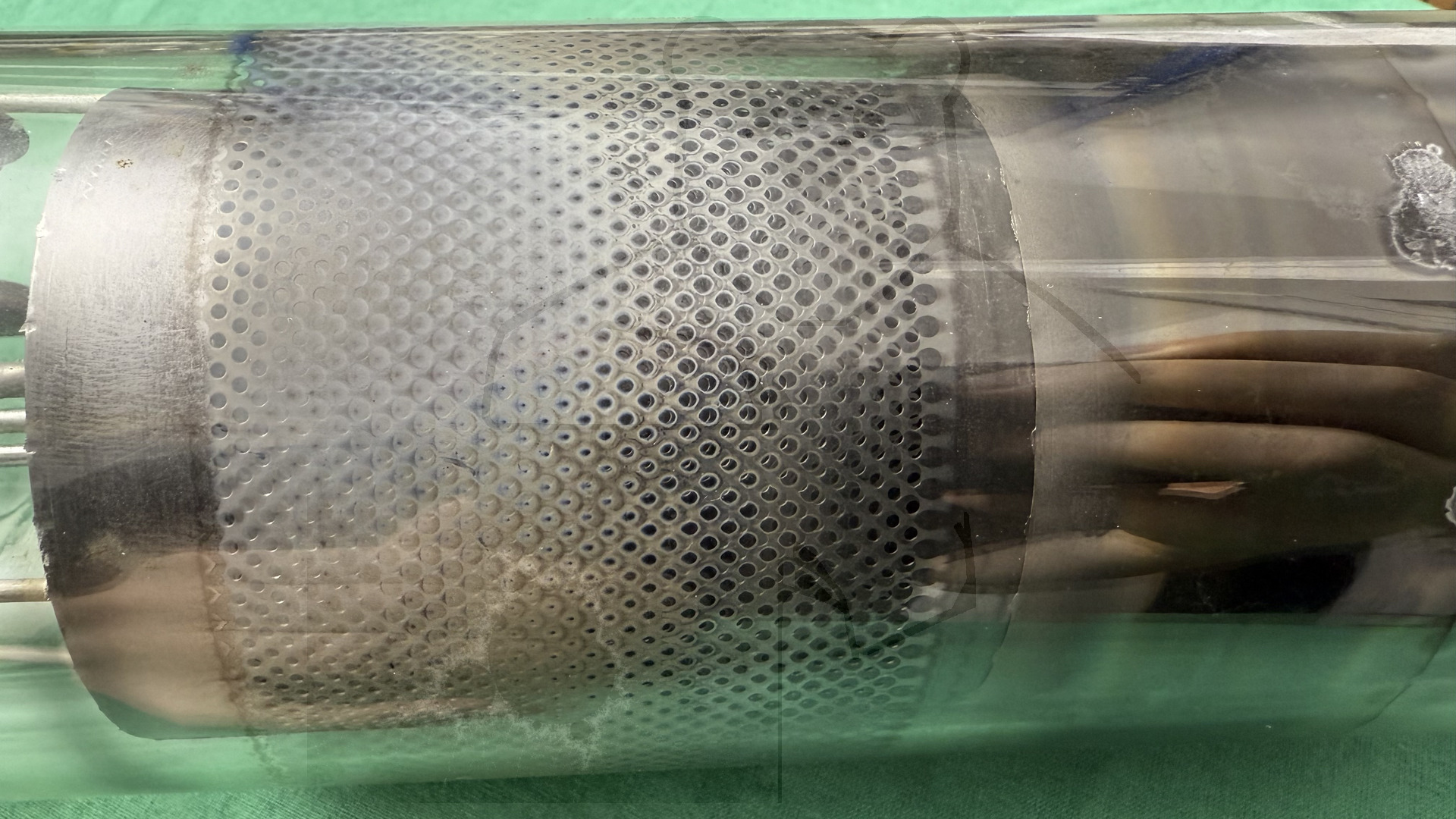

Röhre TQ71F #3467 Bild 5

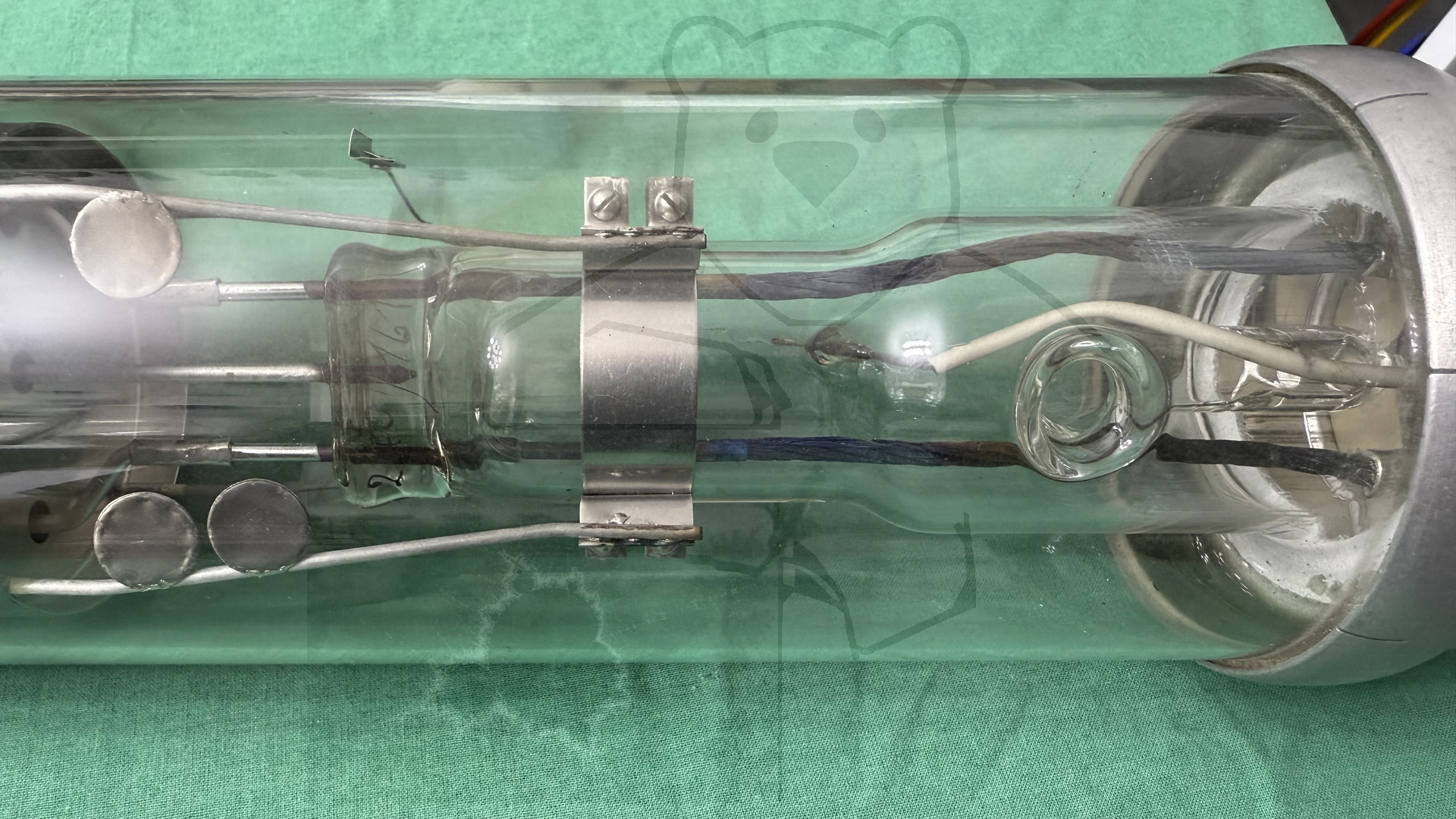

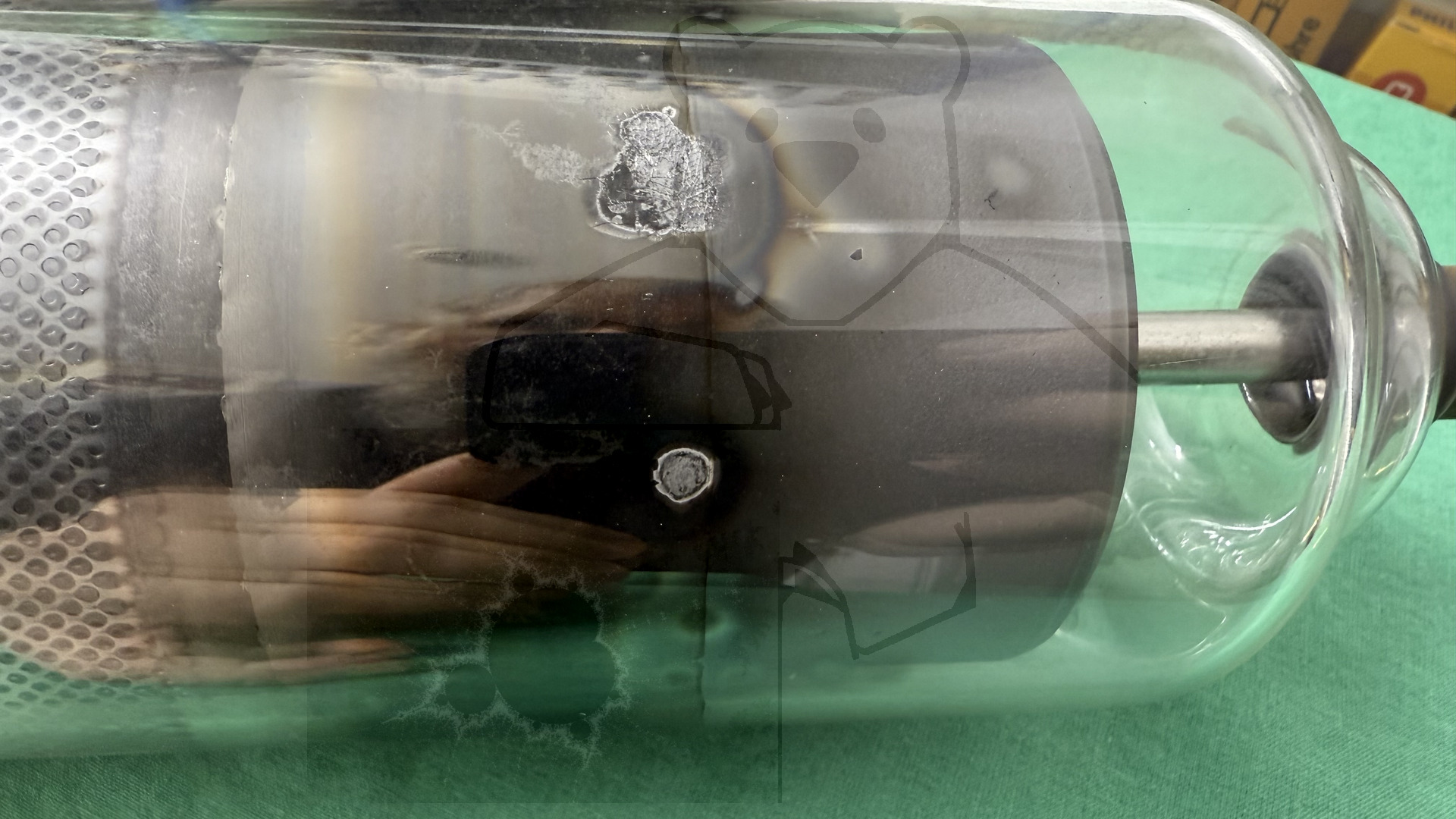

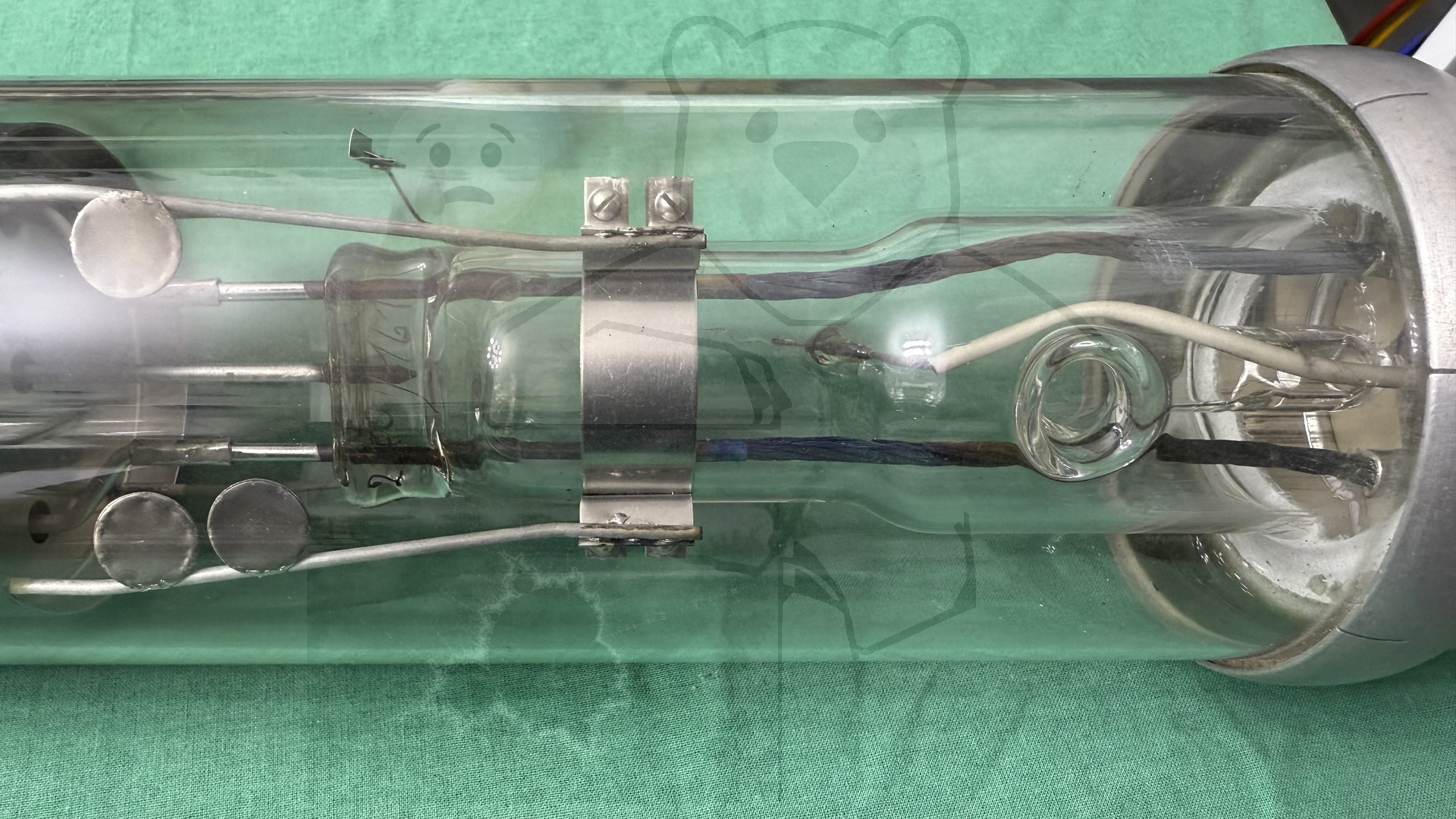

Röhre TQ71F #3467 Bild 6
Röhre TQ71F #3467 Bild 7

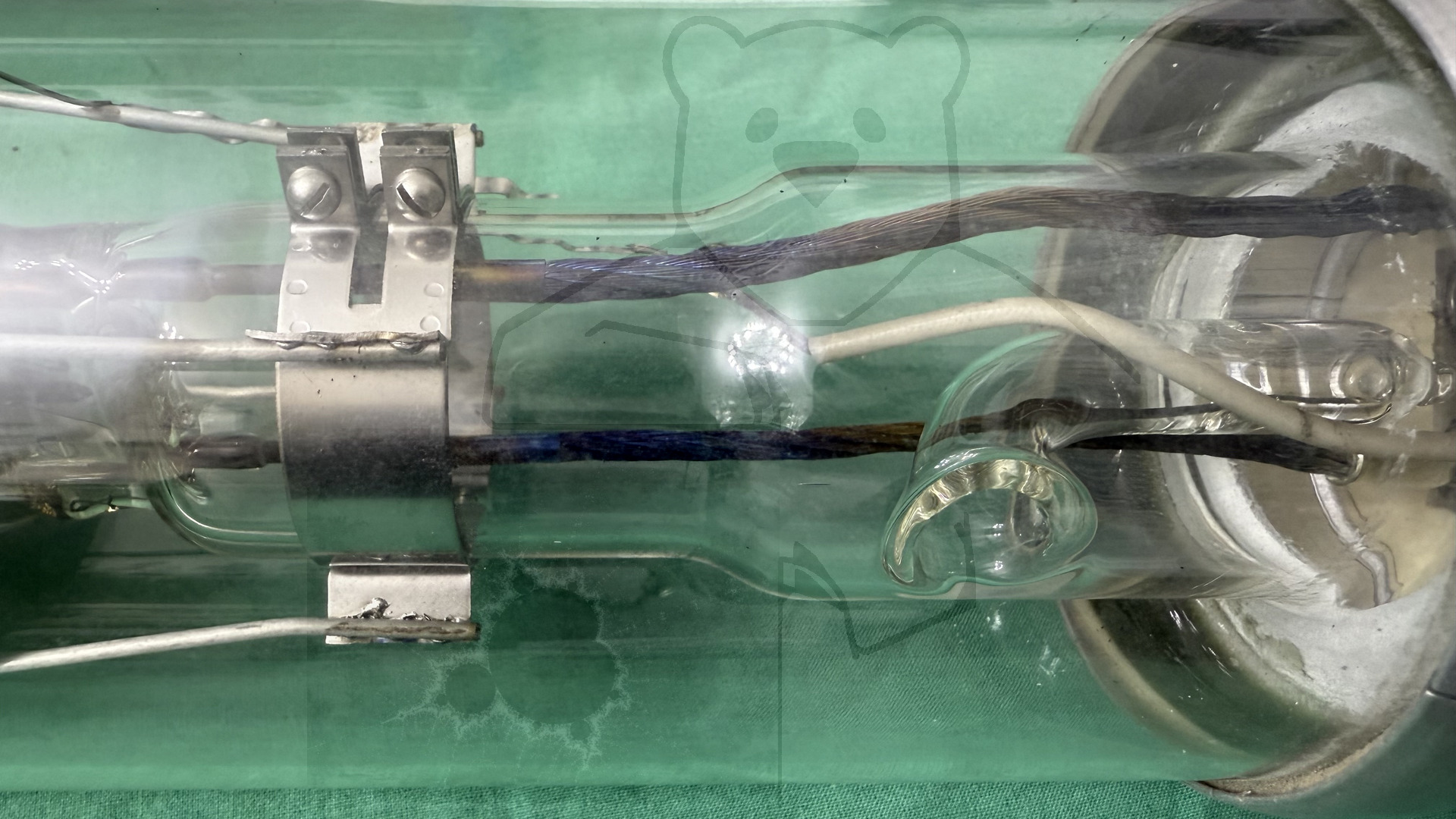

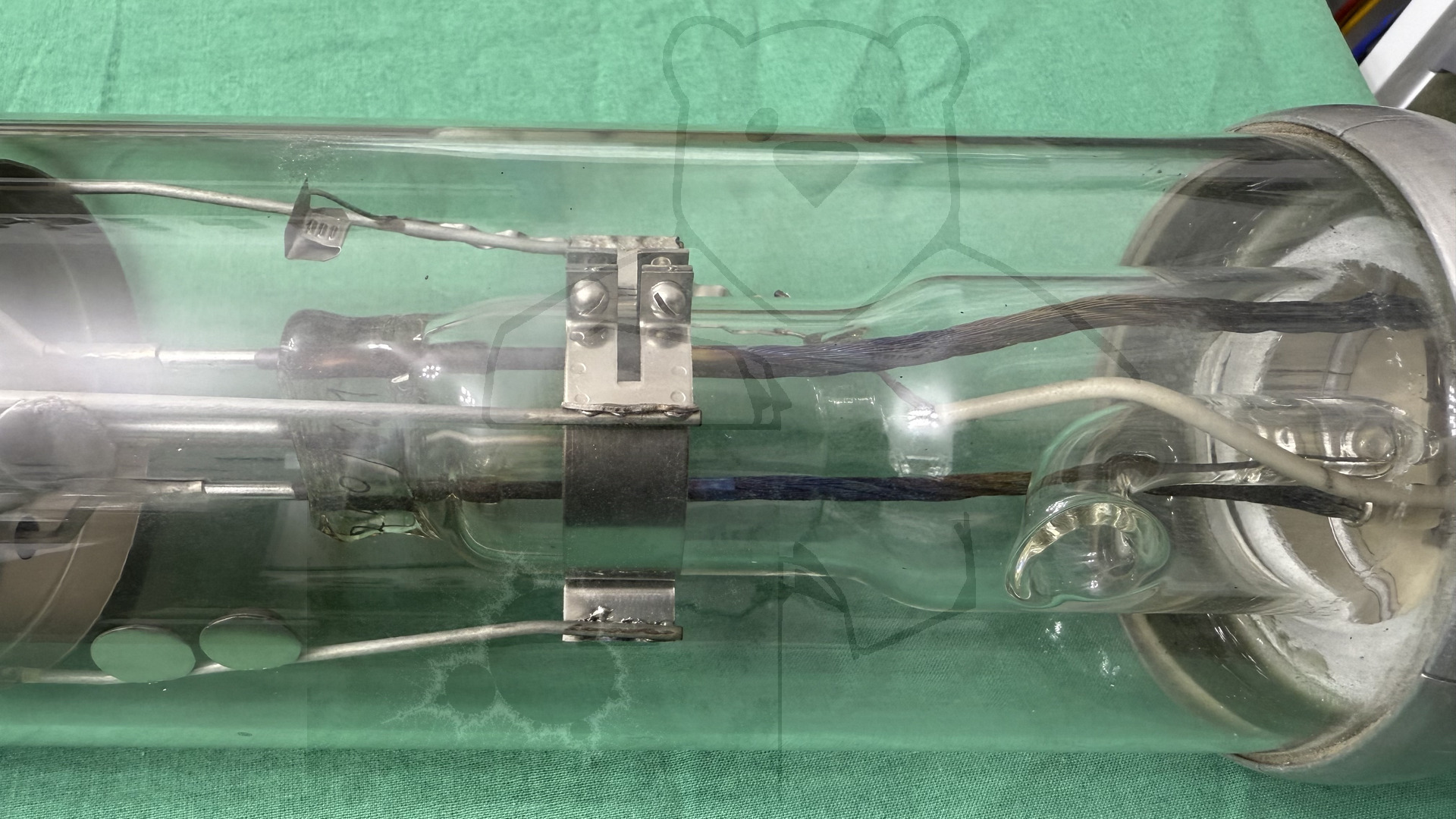

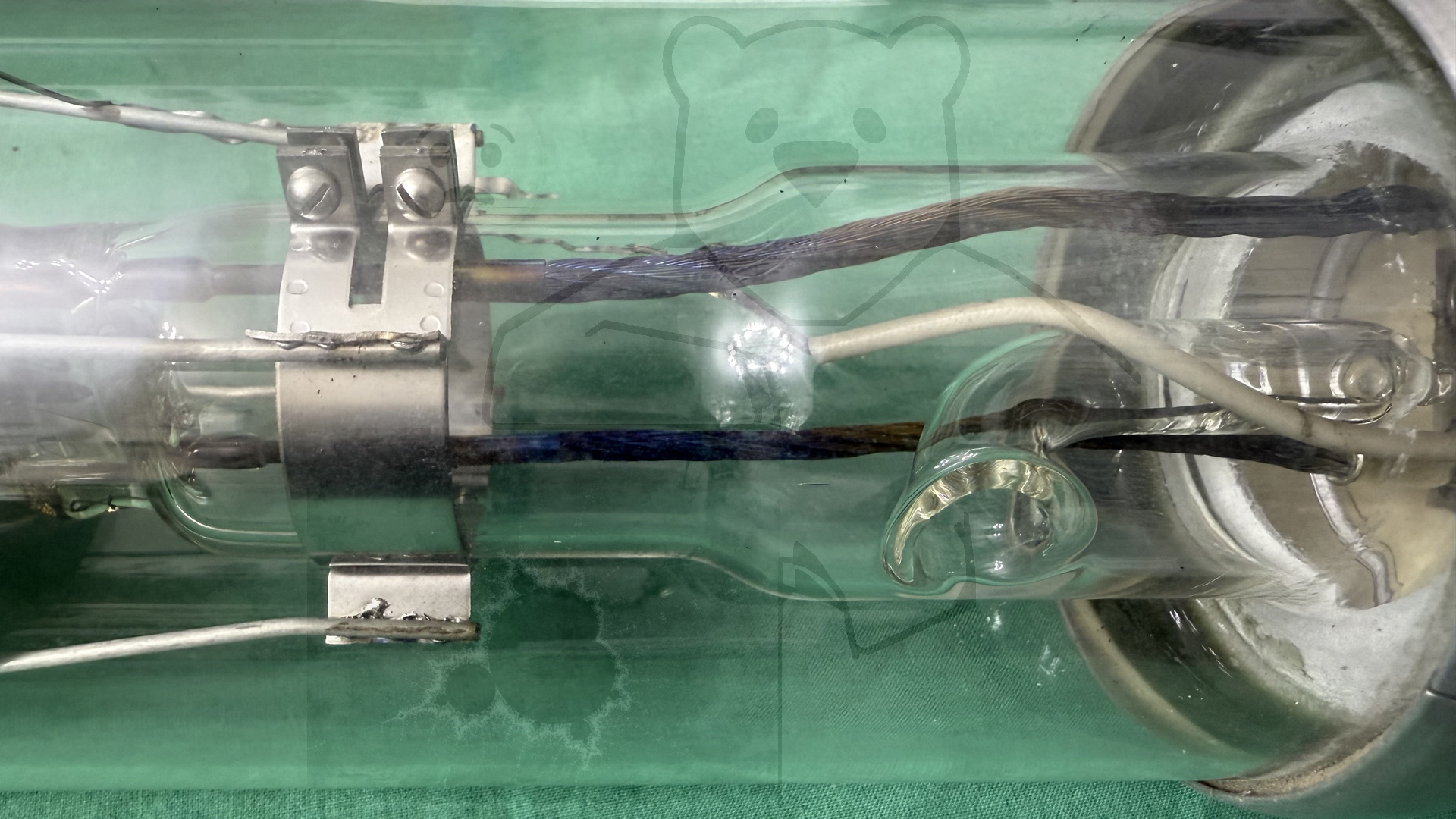

Röhre TQ71F #3467 Bild 8

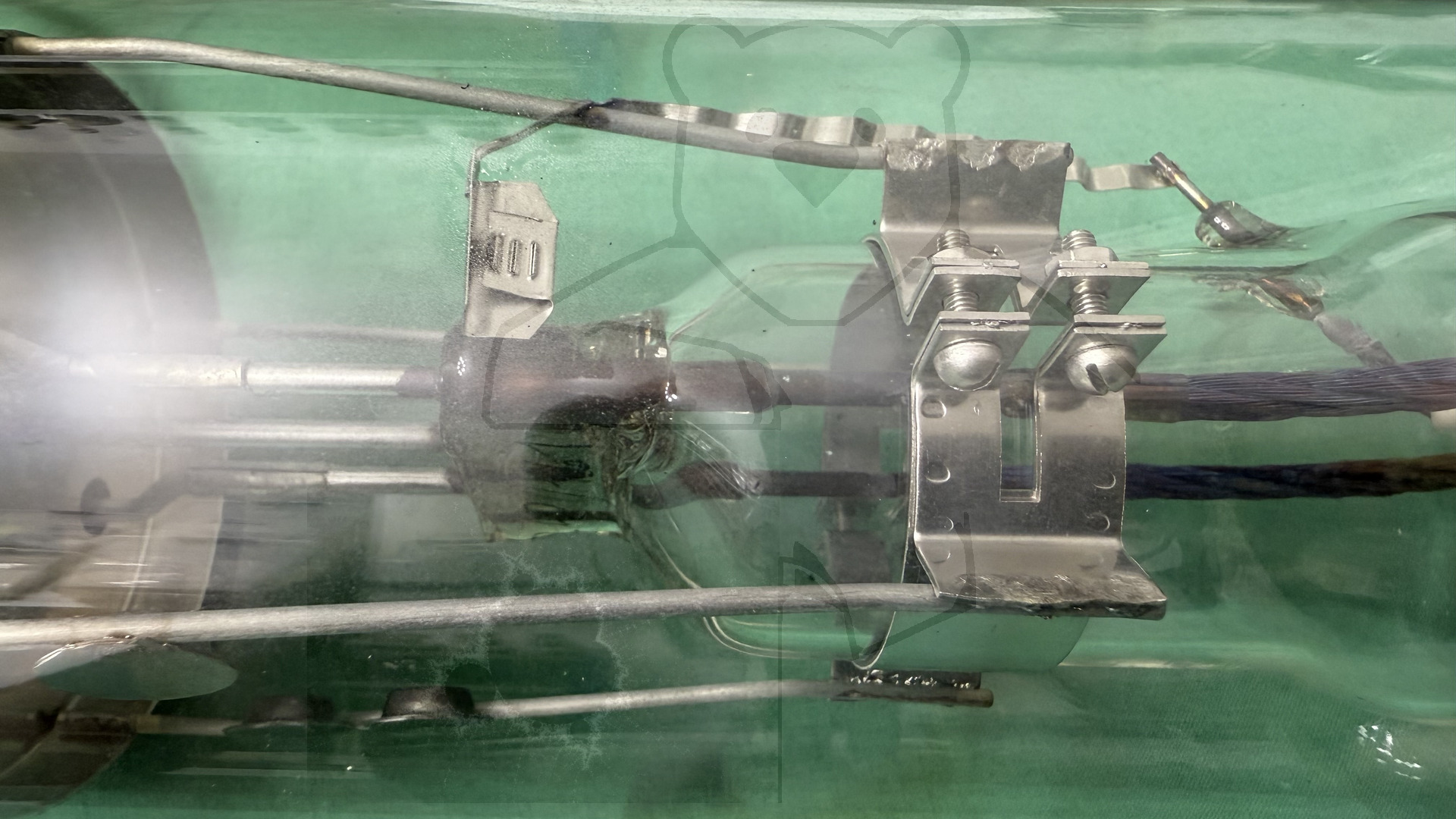

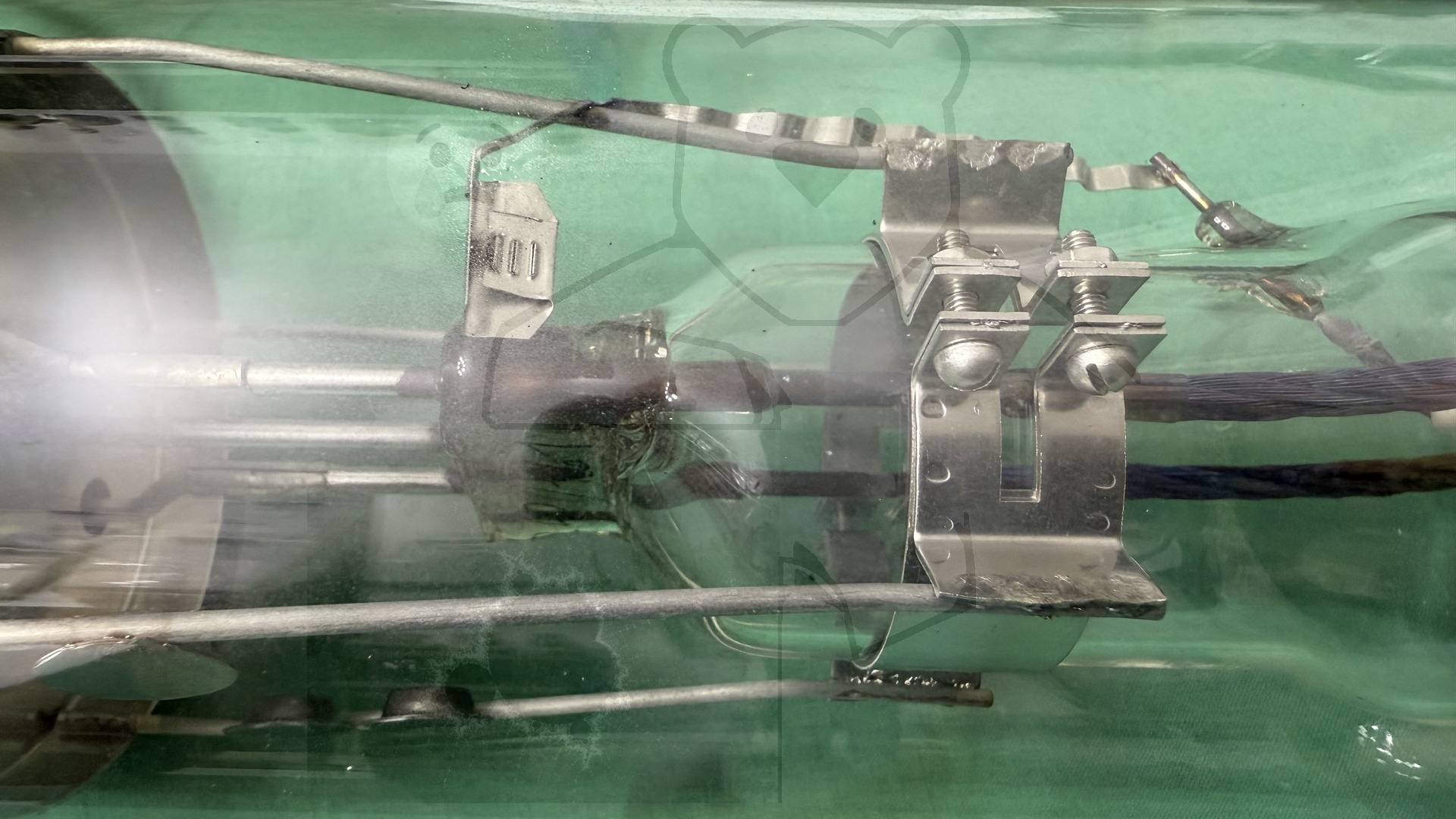

Röhre TQ71F #3467 Bild 9

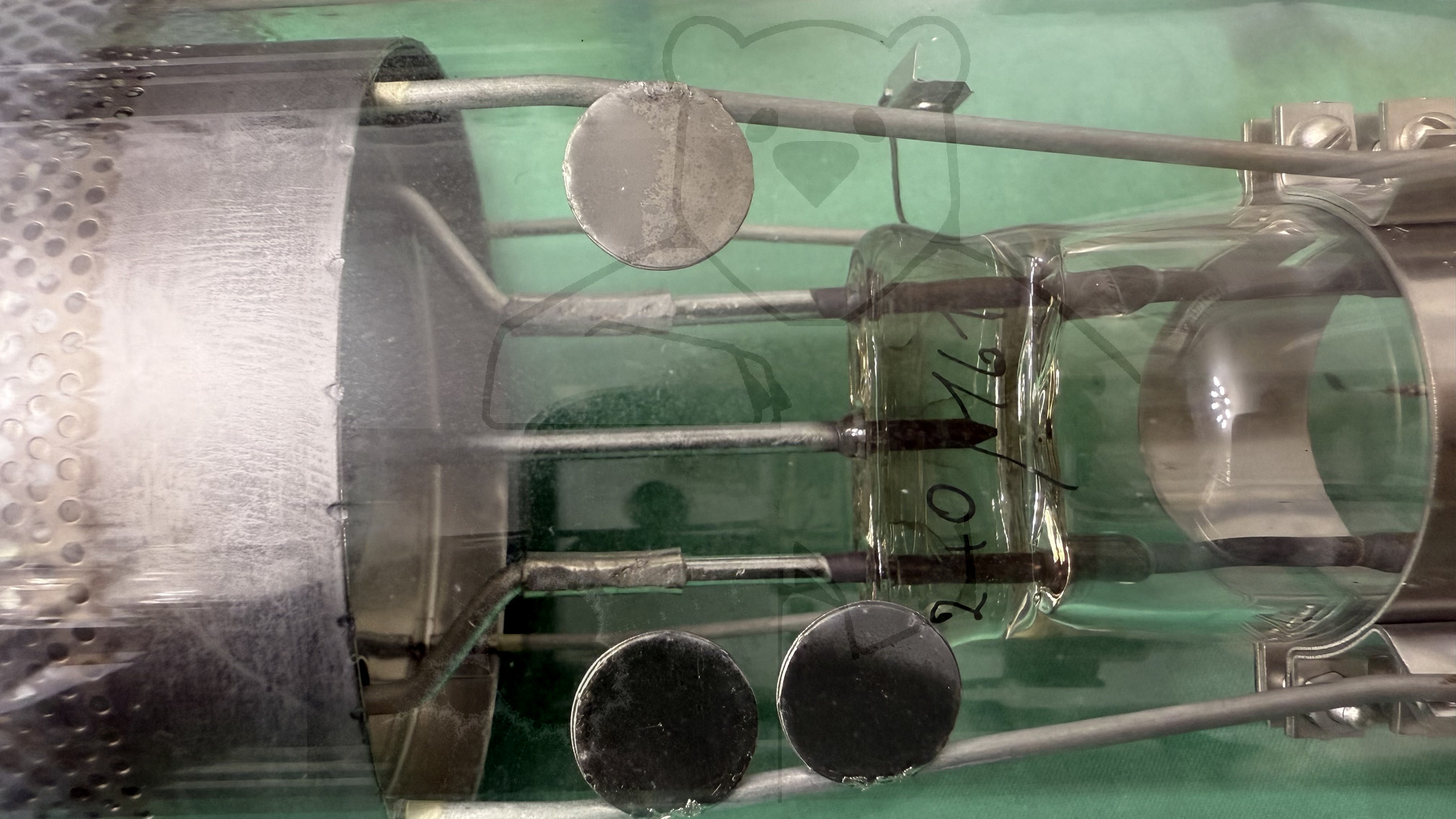

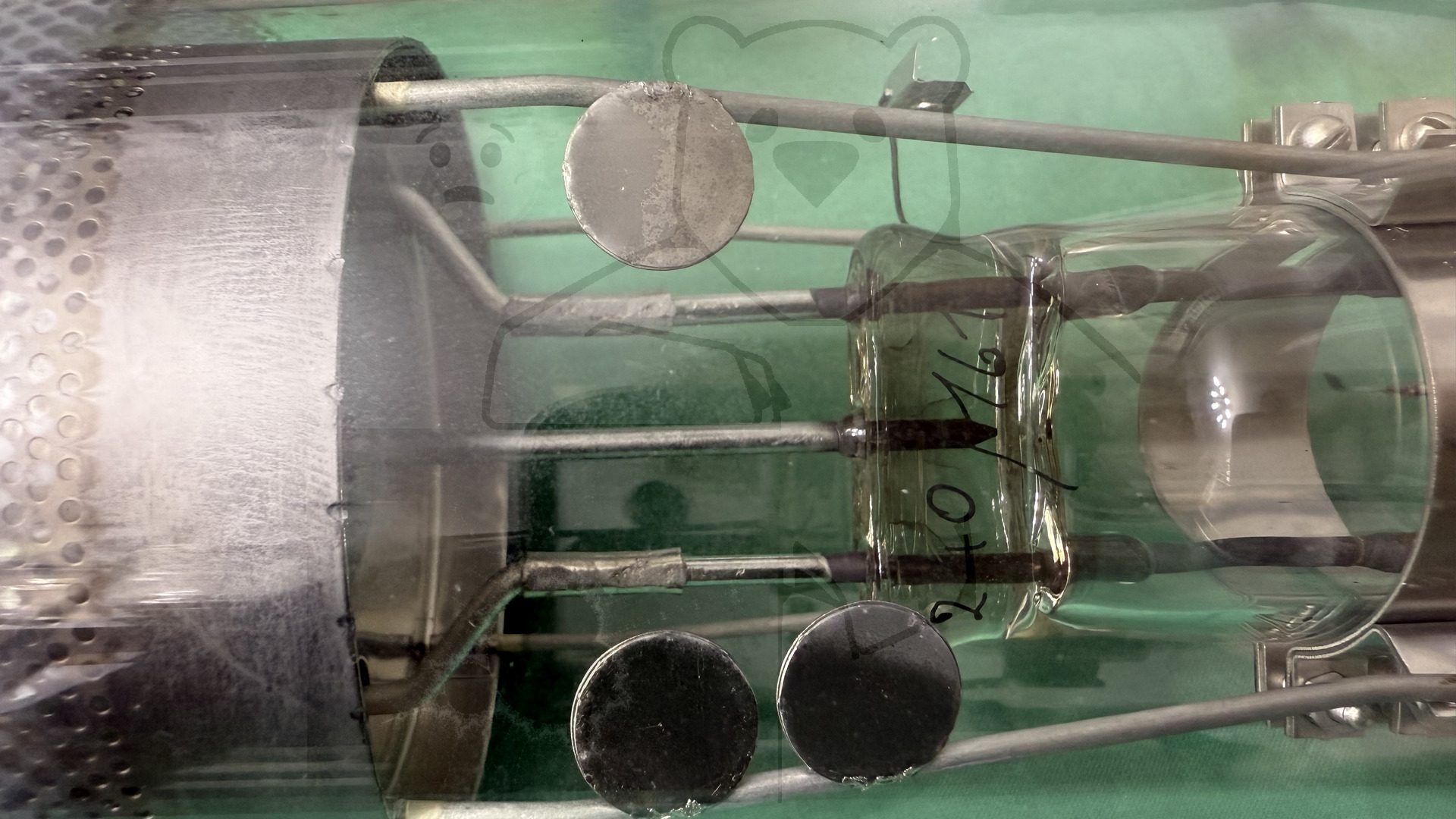

Röhre TQ71F #3467 Bild 10

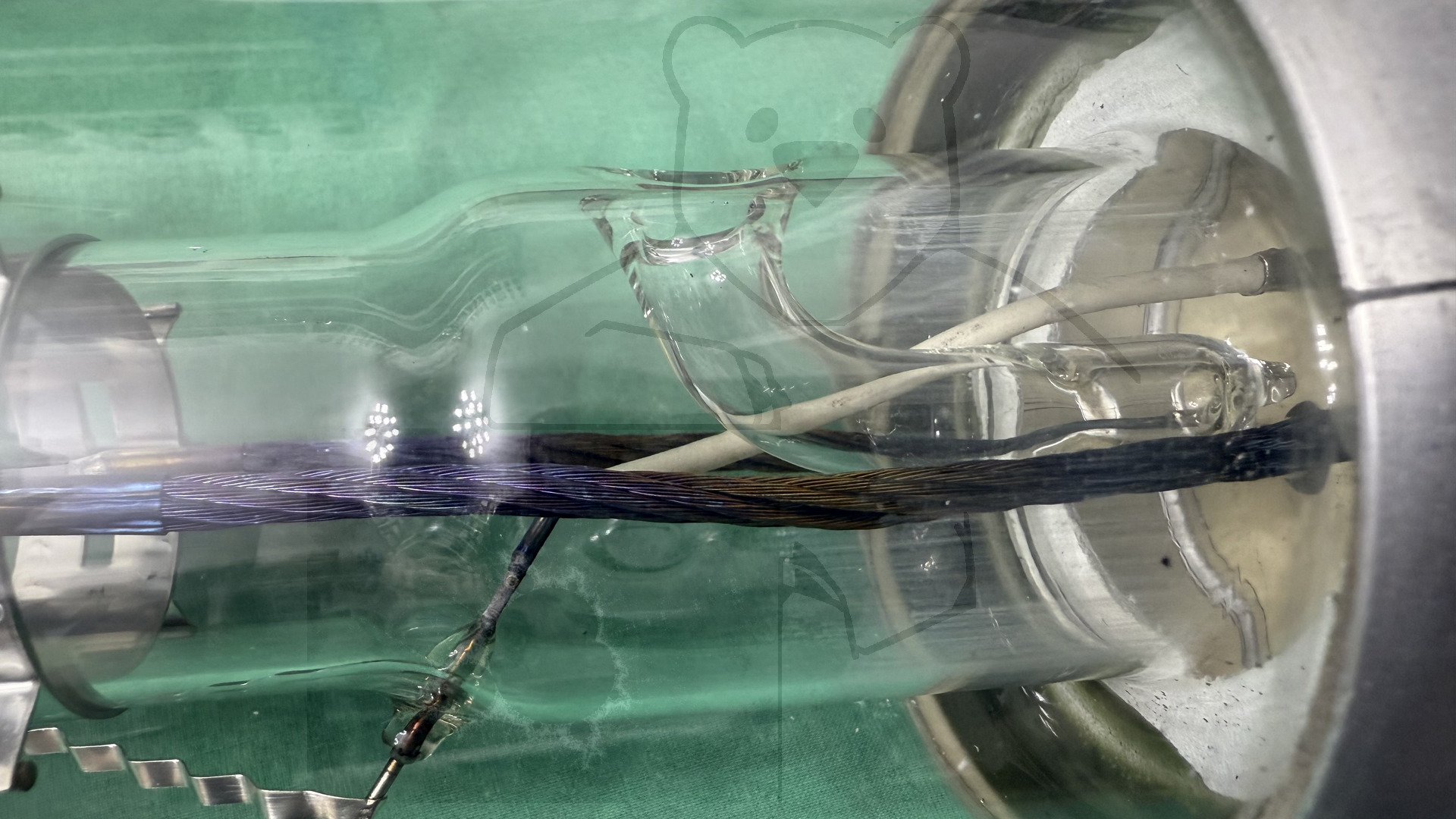

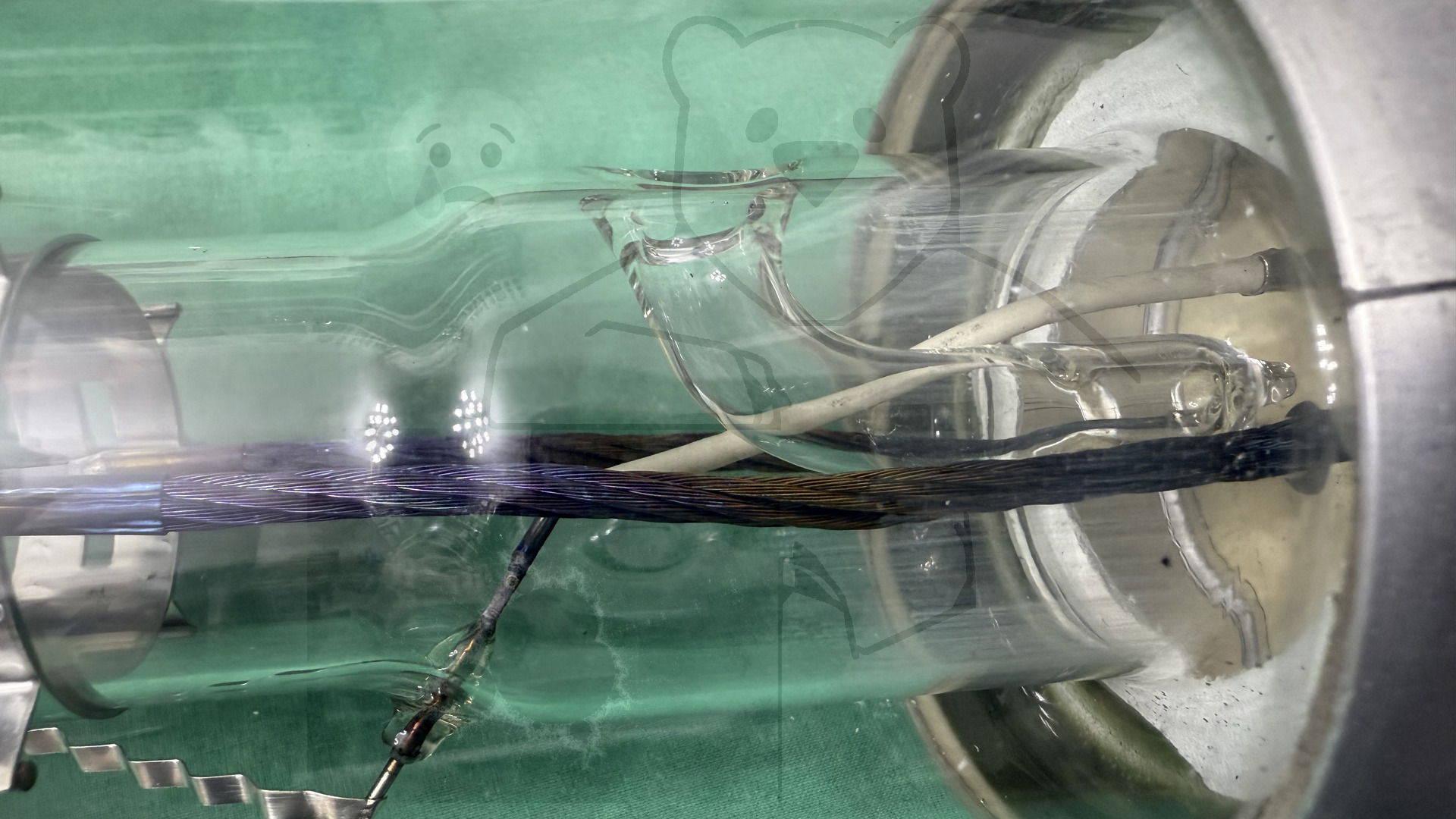

Röhre TQ71F #3467 Bild 12

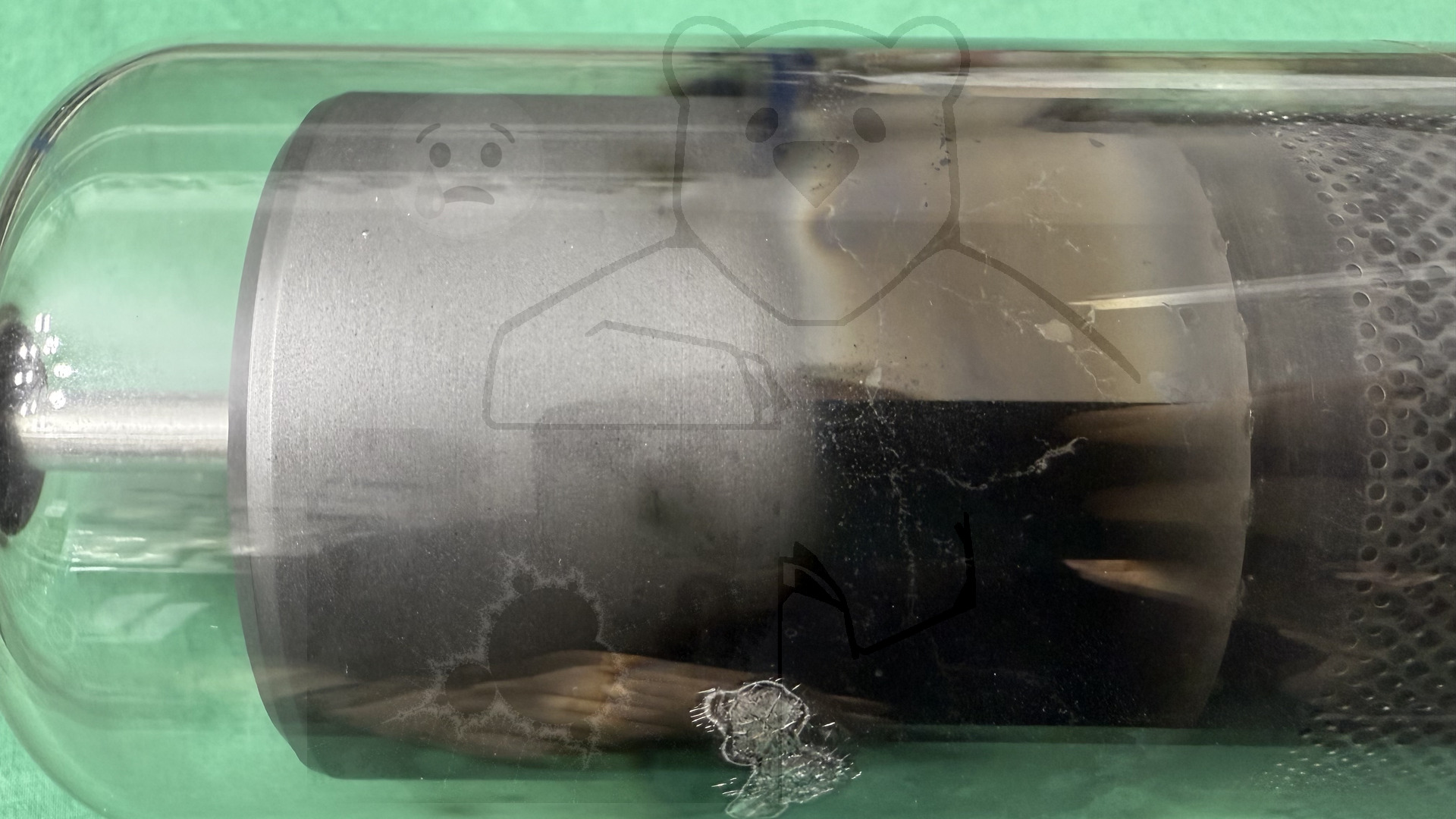

Röhre TQ71F #3467 Bild 13

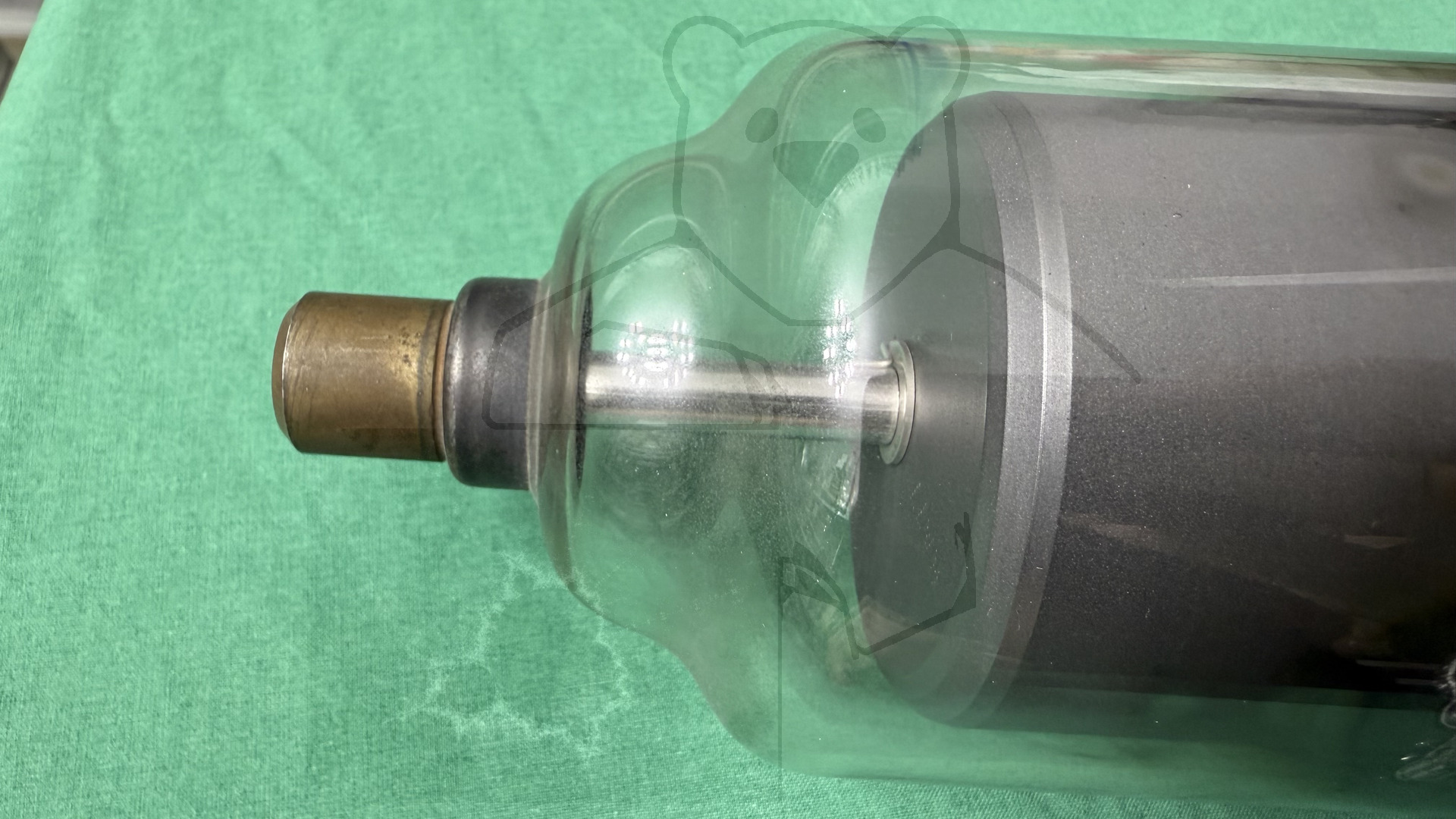

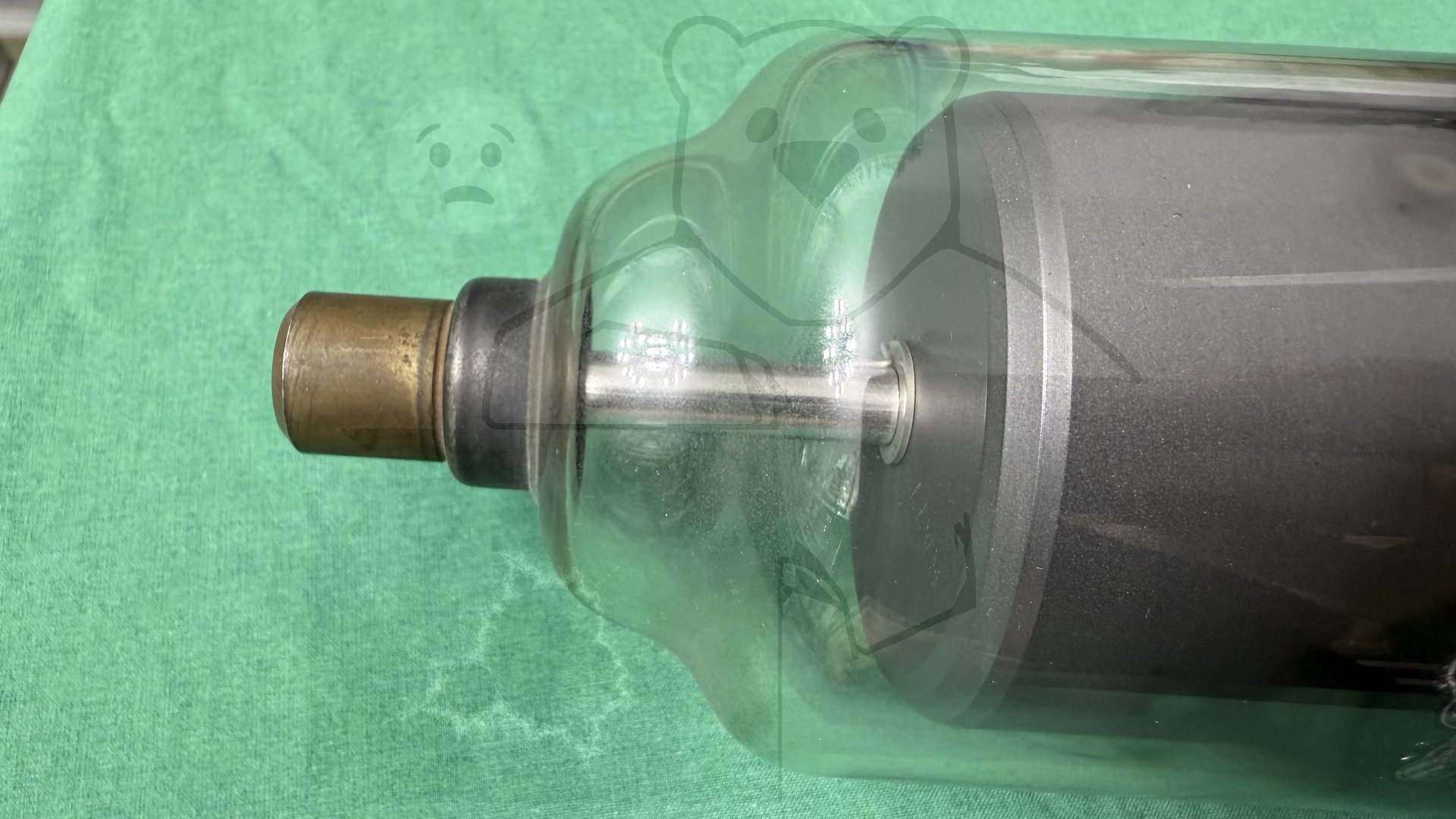

Röhre TQ71F #3467 Bild 14

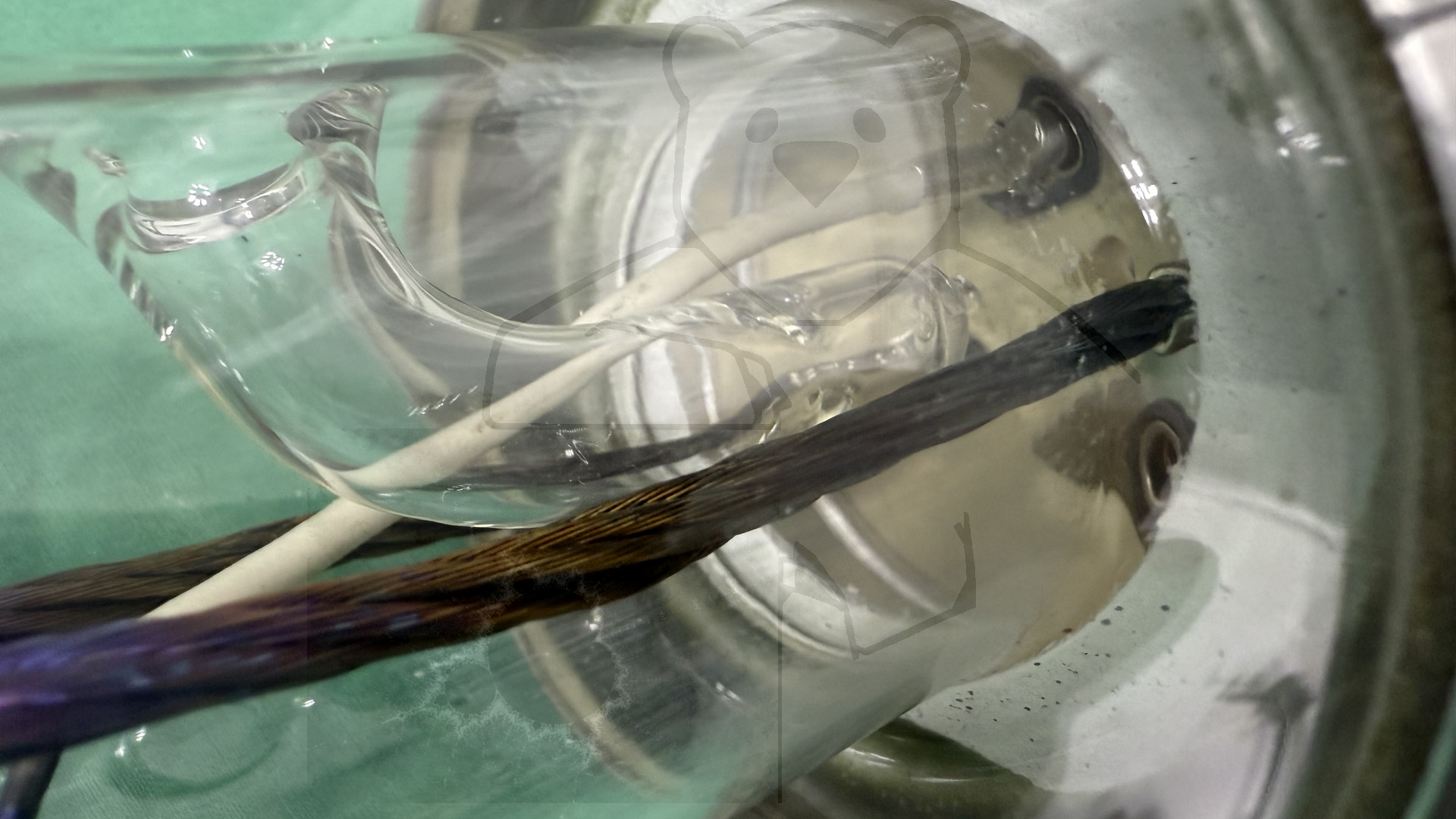

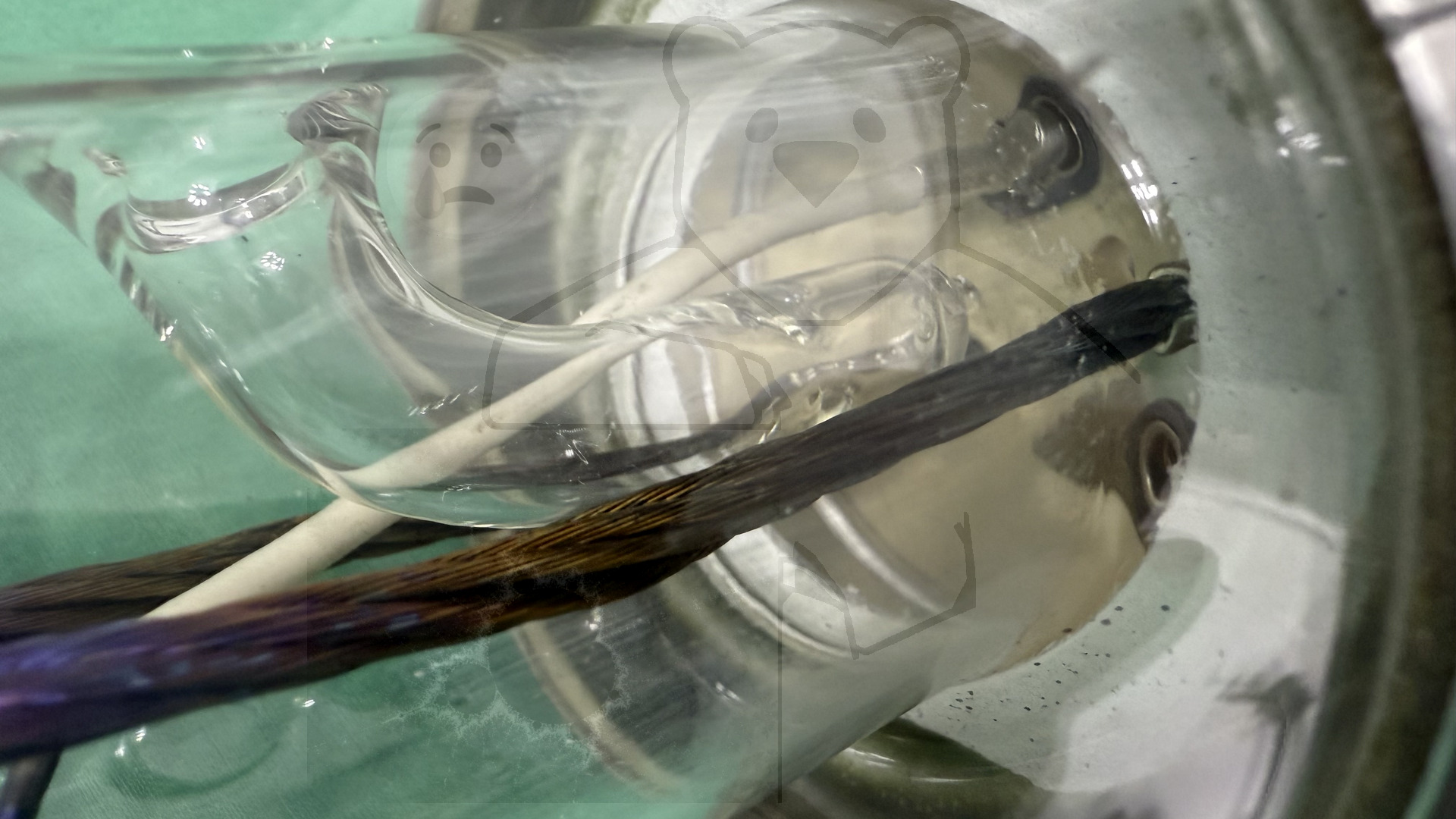

Röhre TQ71F #3467 Bild 15

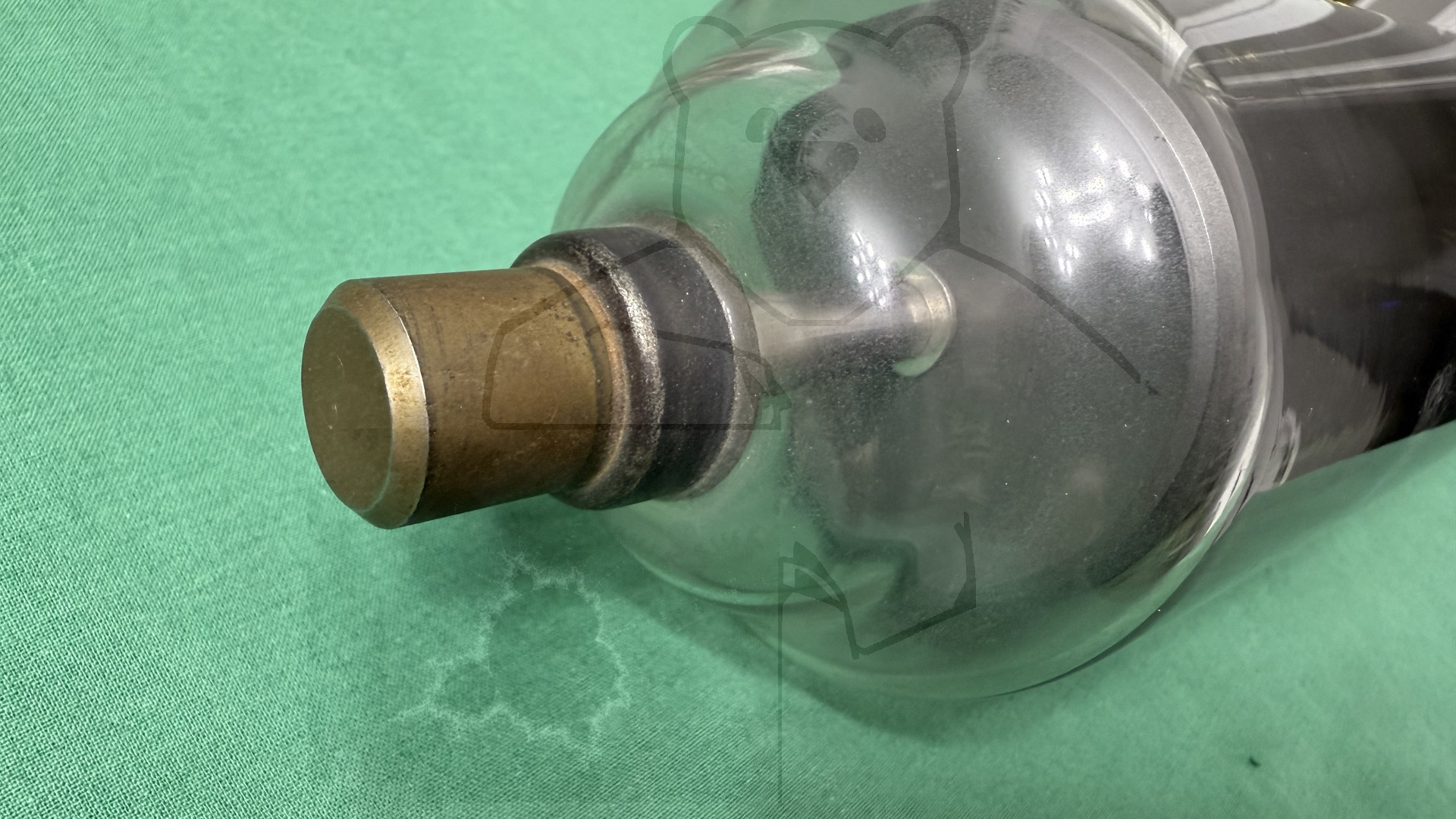

Röhre TQ71F #3467 Bild 16

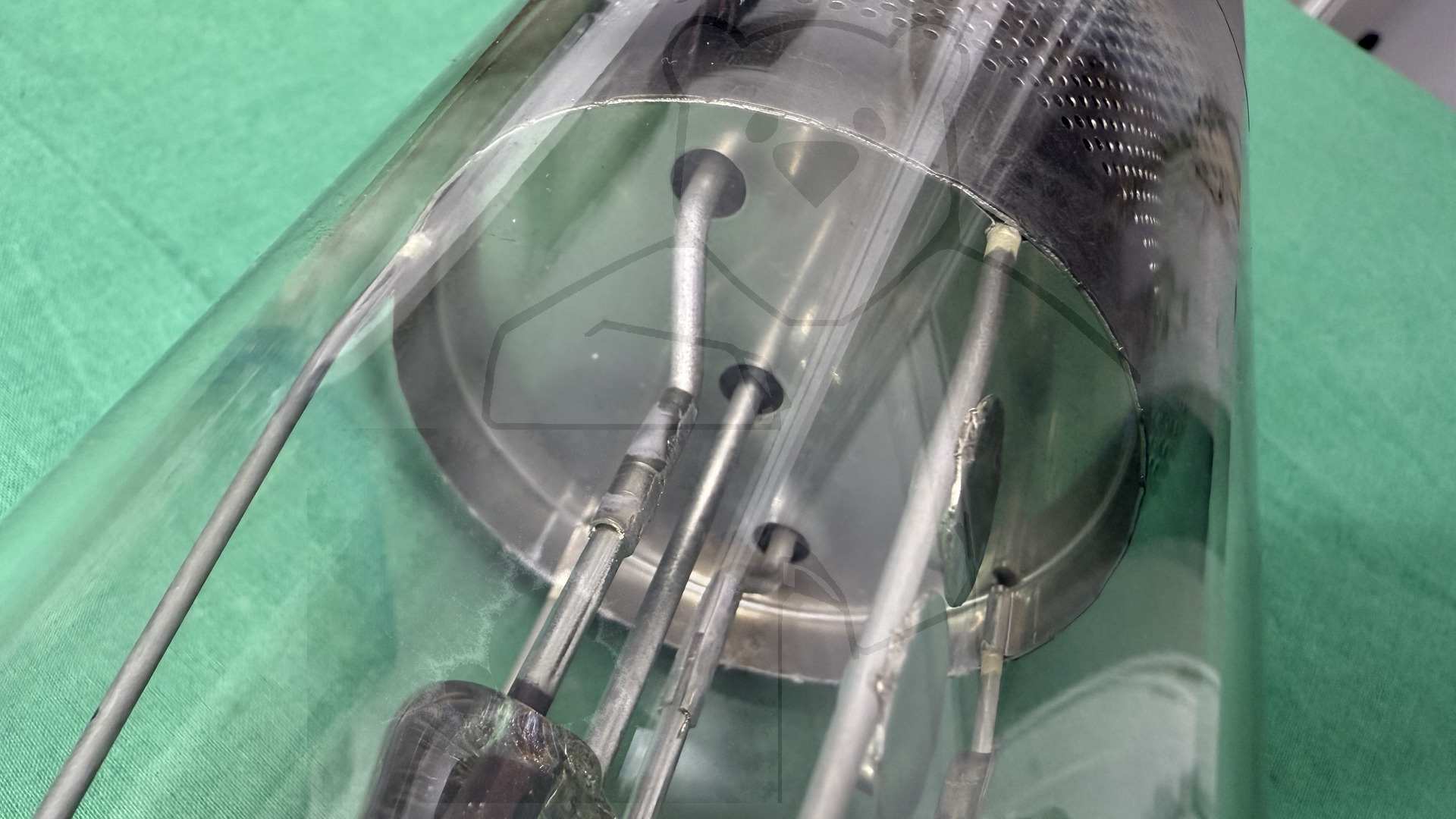

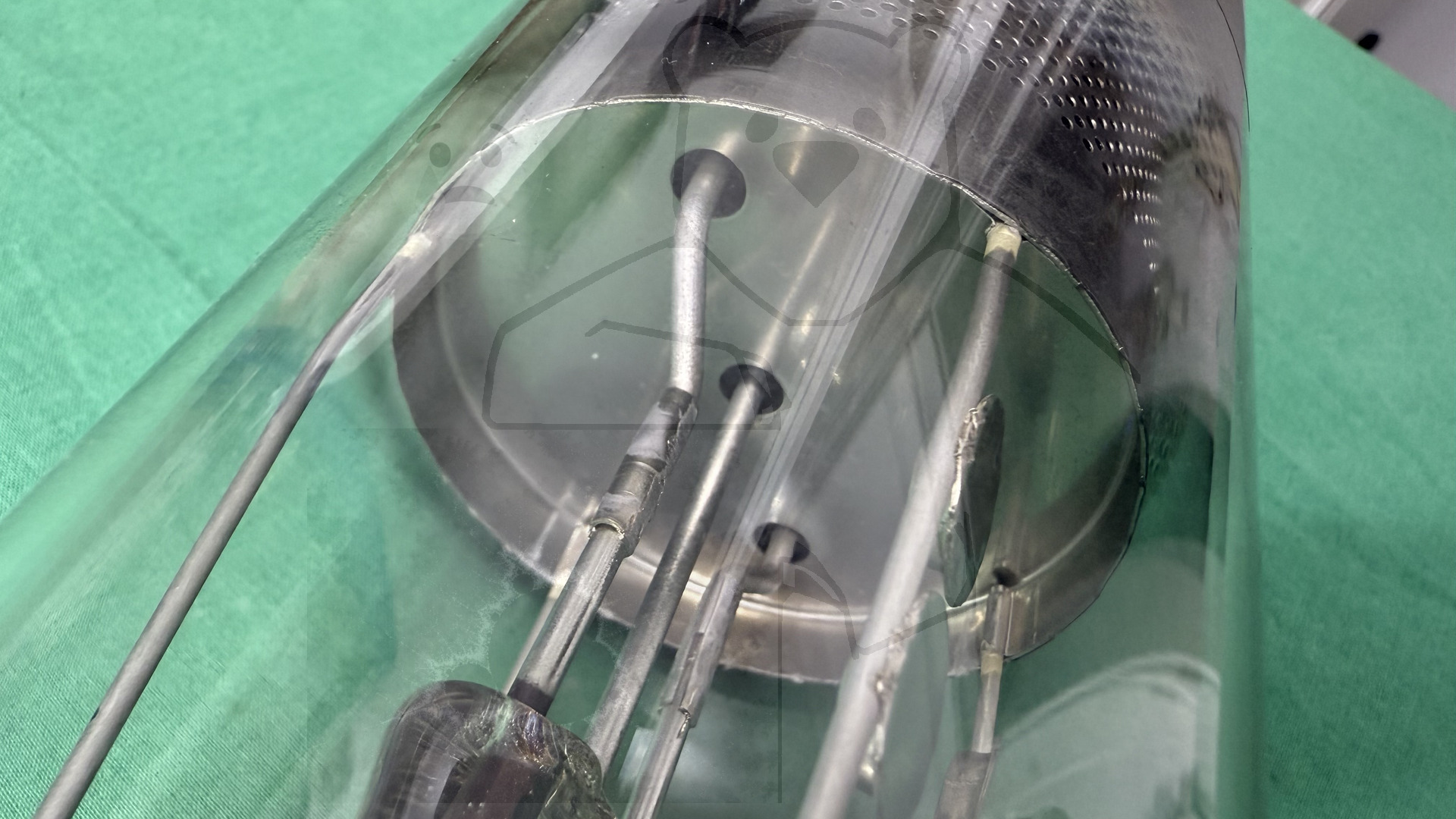

Röhre TQ71F #3467 Bild 17

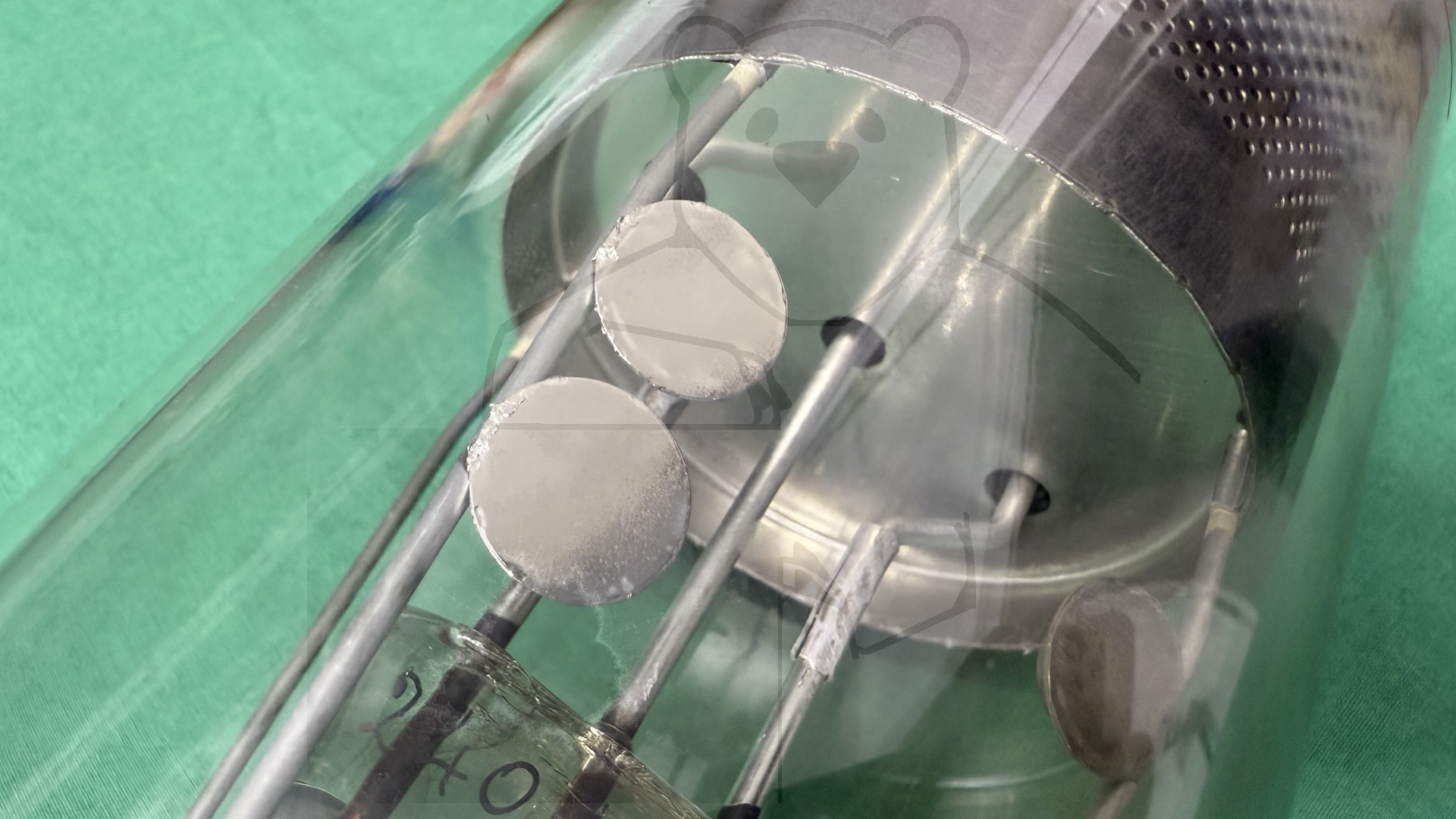

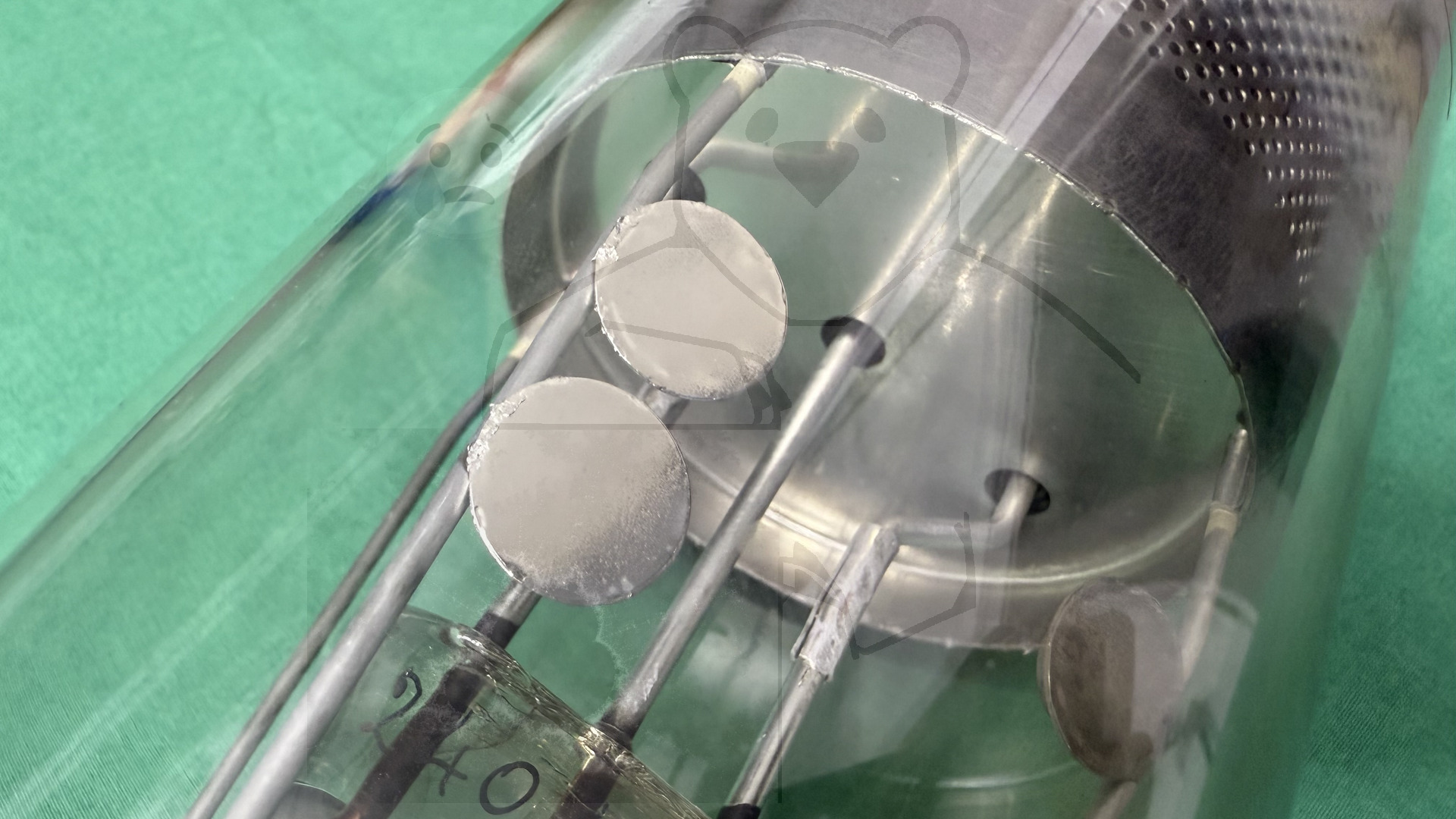

Röhre TQ71F #3467 Bild 18

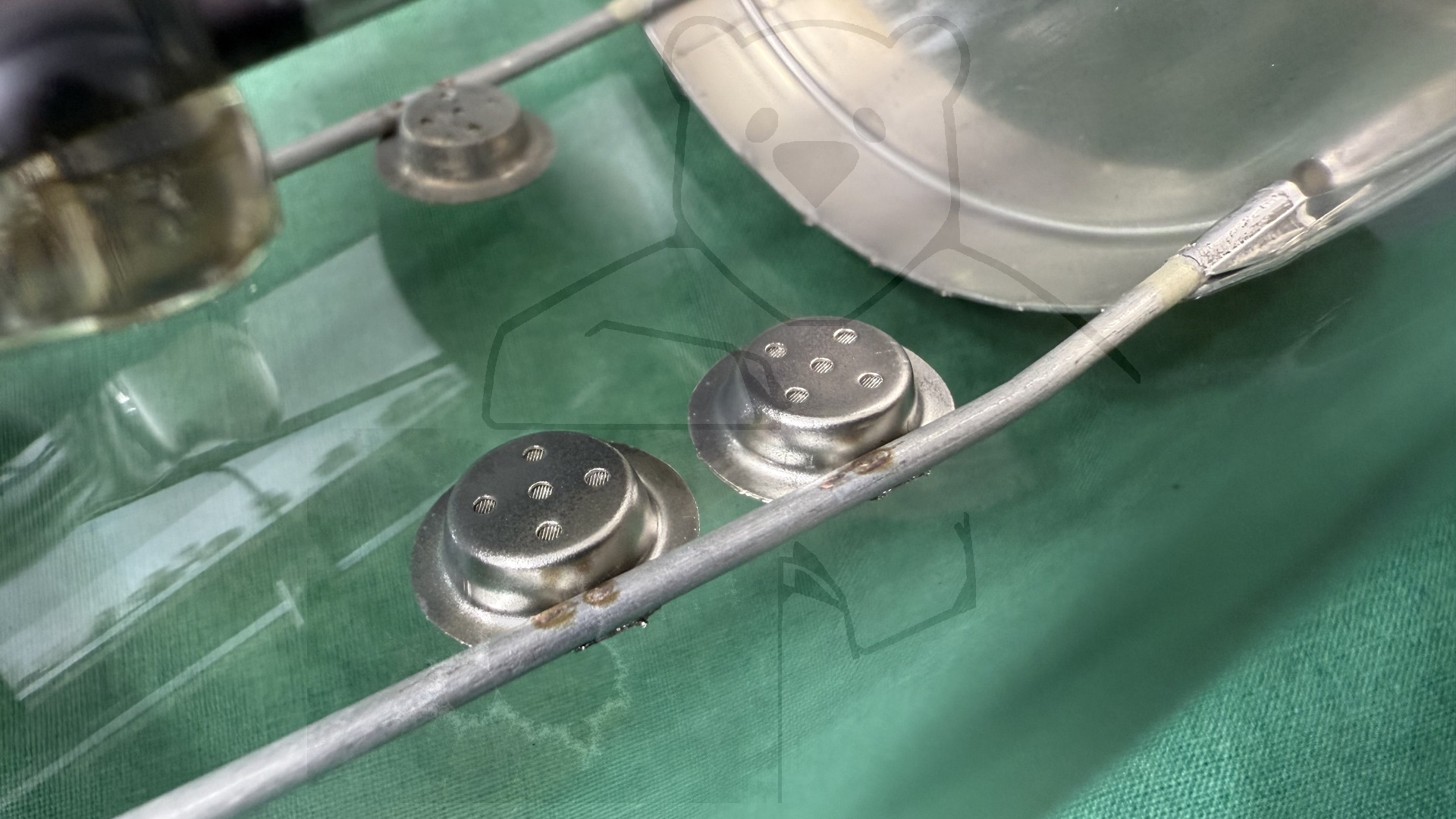

Röhre TQ71F #3467 Bild 19

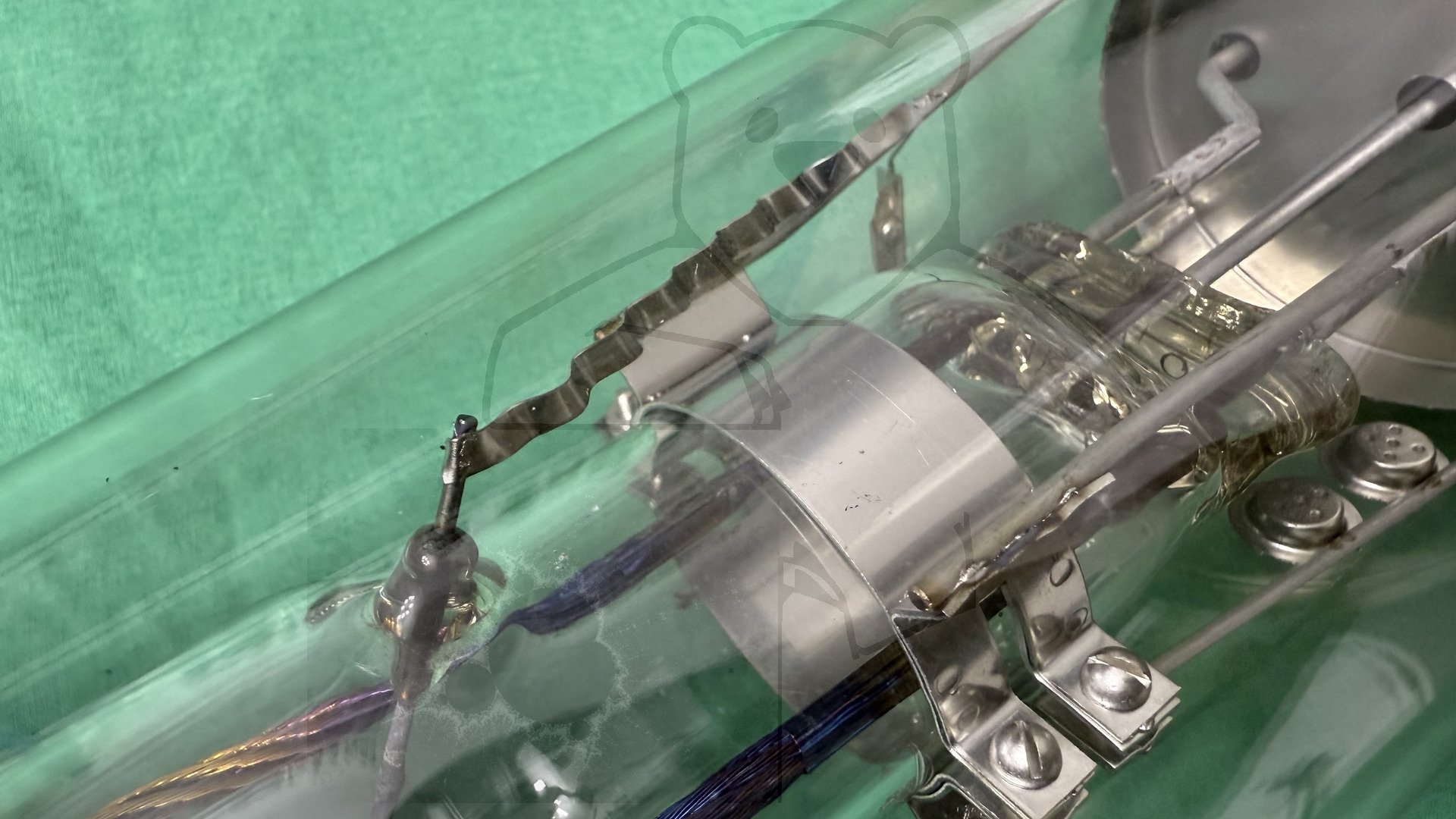

Röhre TQ71F #3467 Bild 20

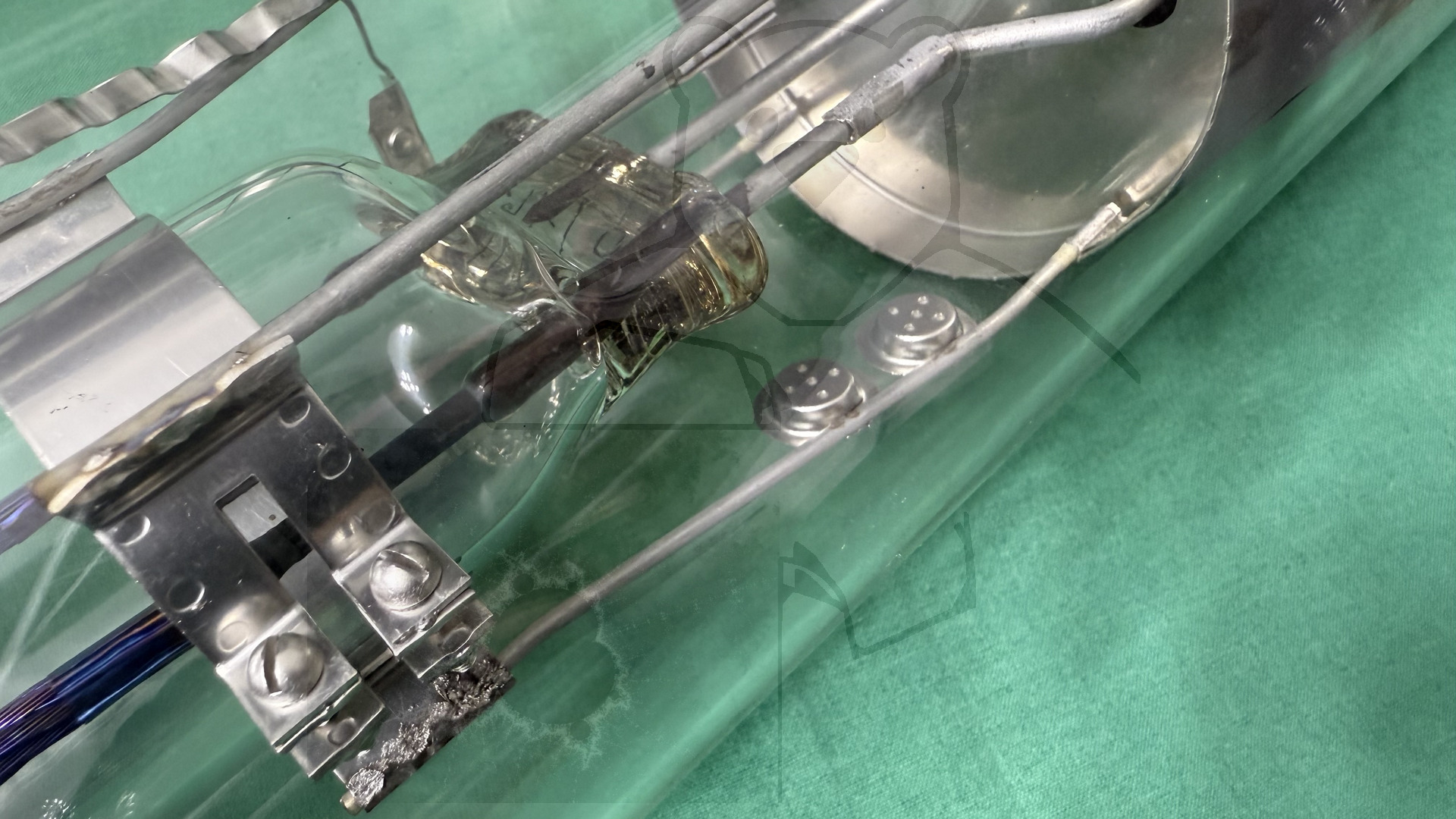

Röhre TQ71F #3467 Bild 21

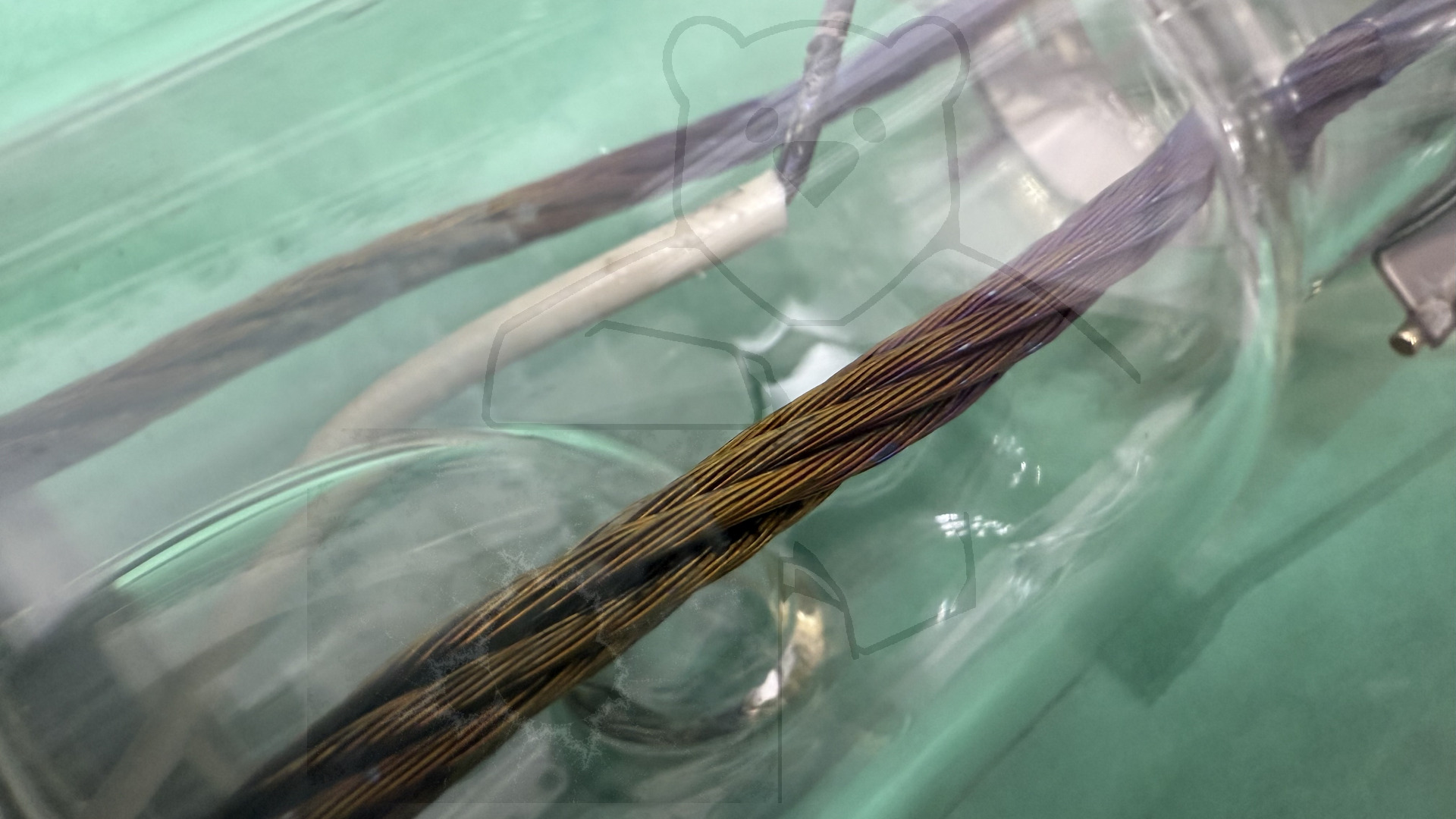

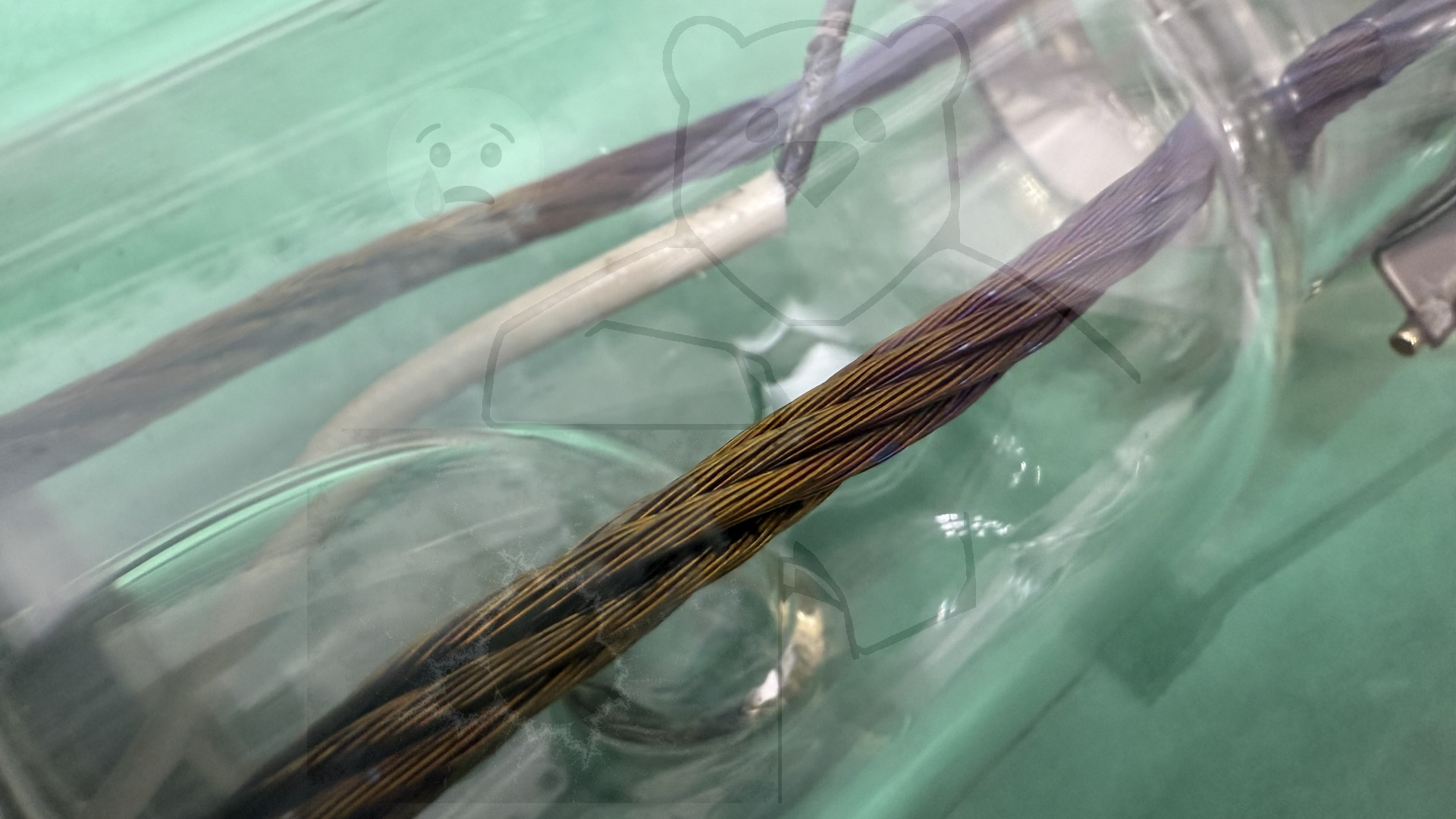

Röhre TQ71F #3467 Bild 22

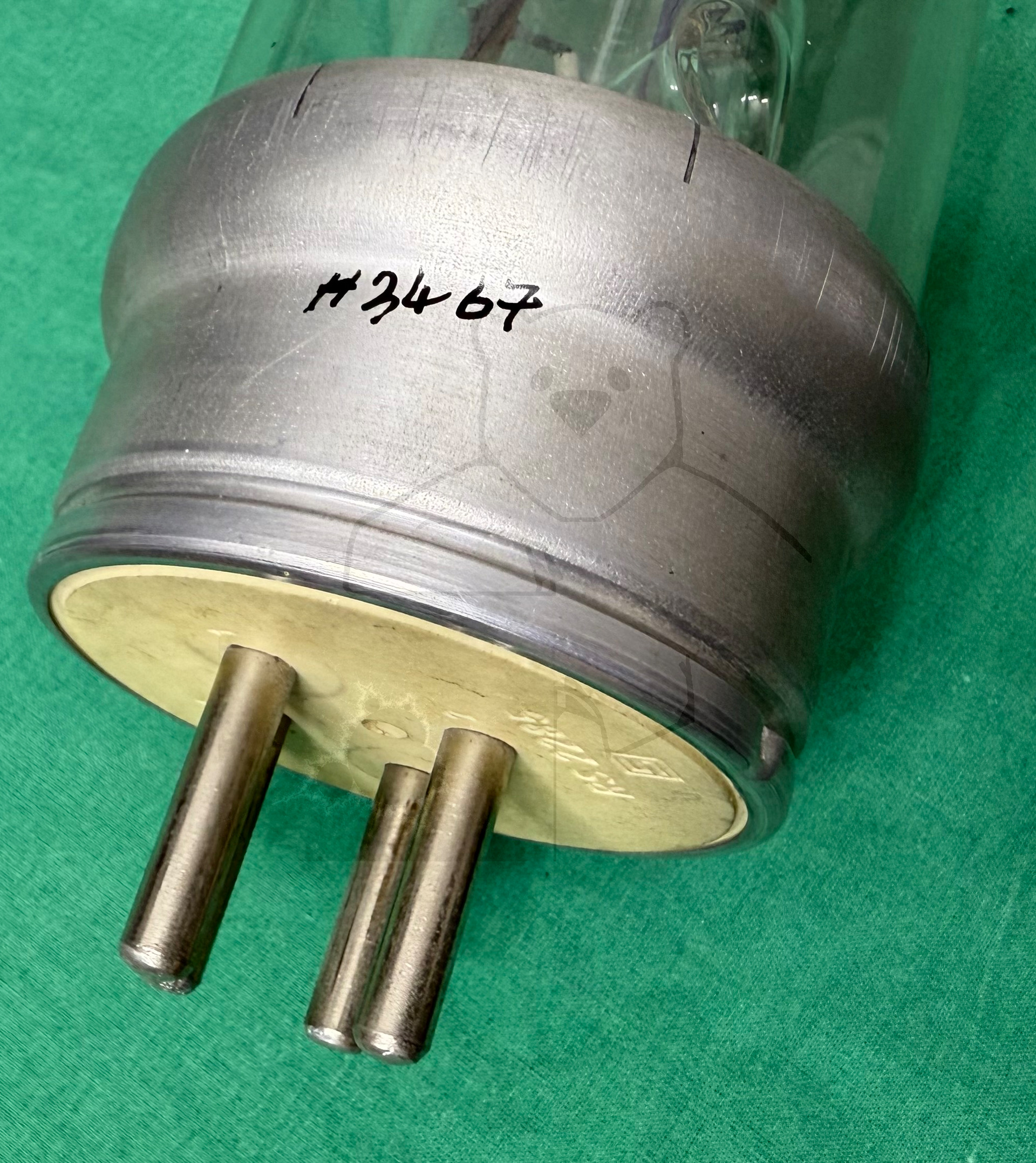

Röhre TQ71F #3467 Bild 23

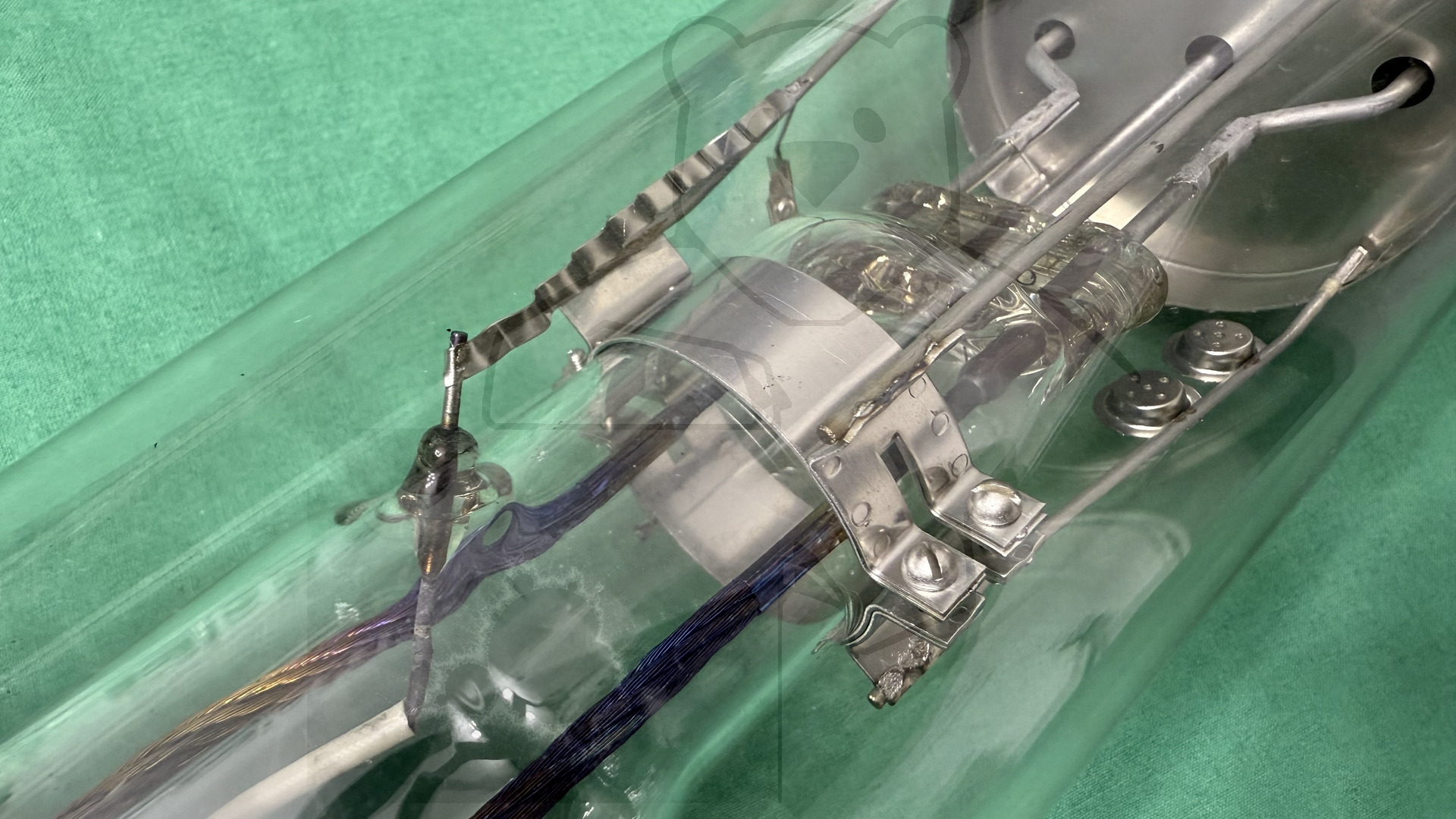

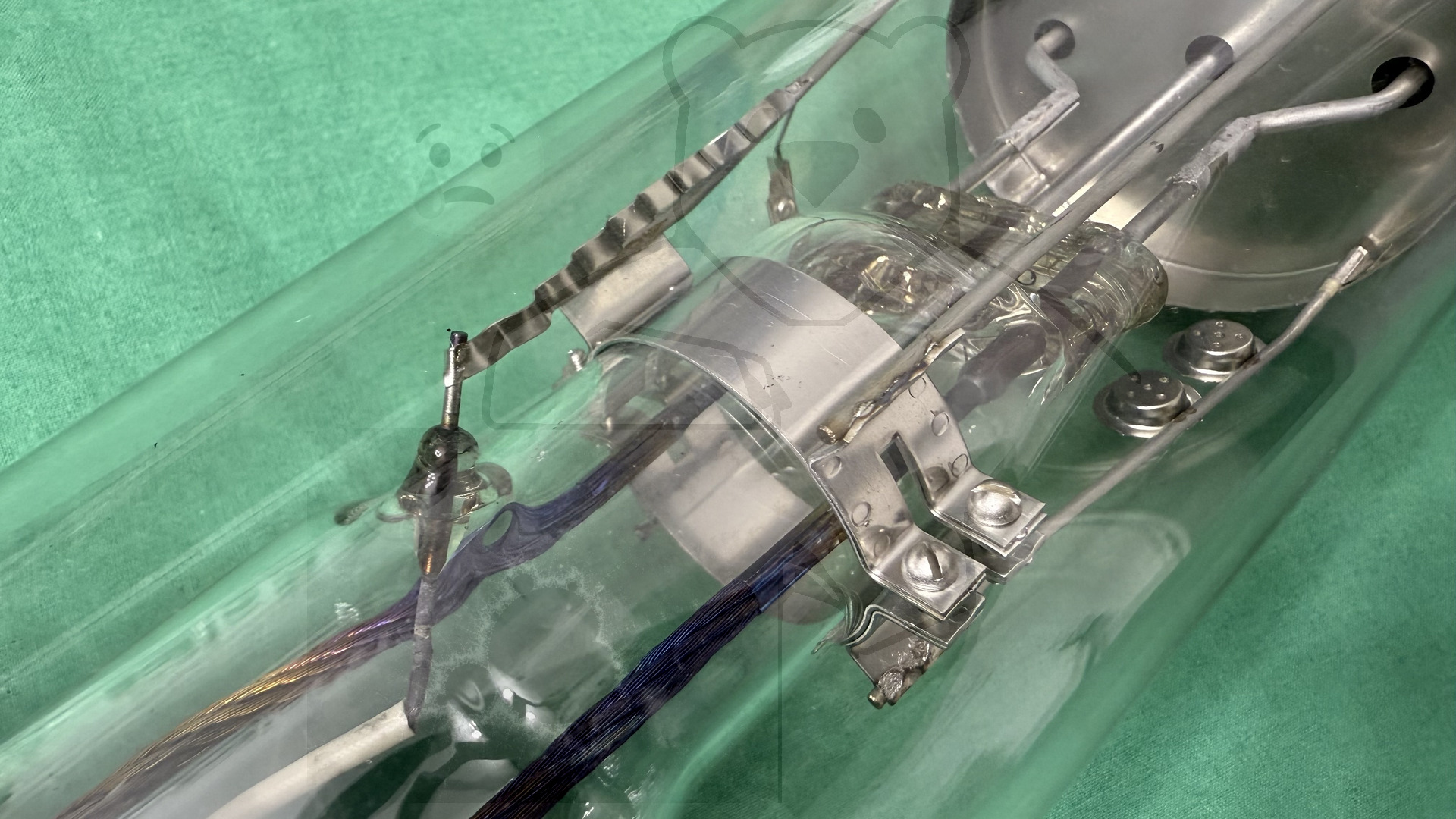

Röhre TQ71F #3467 Bild 24

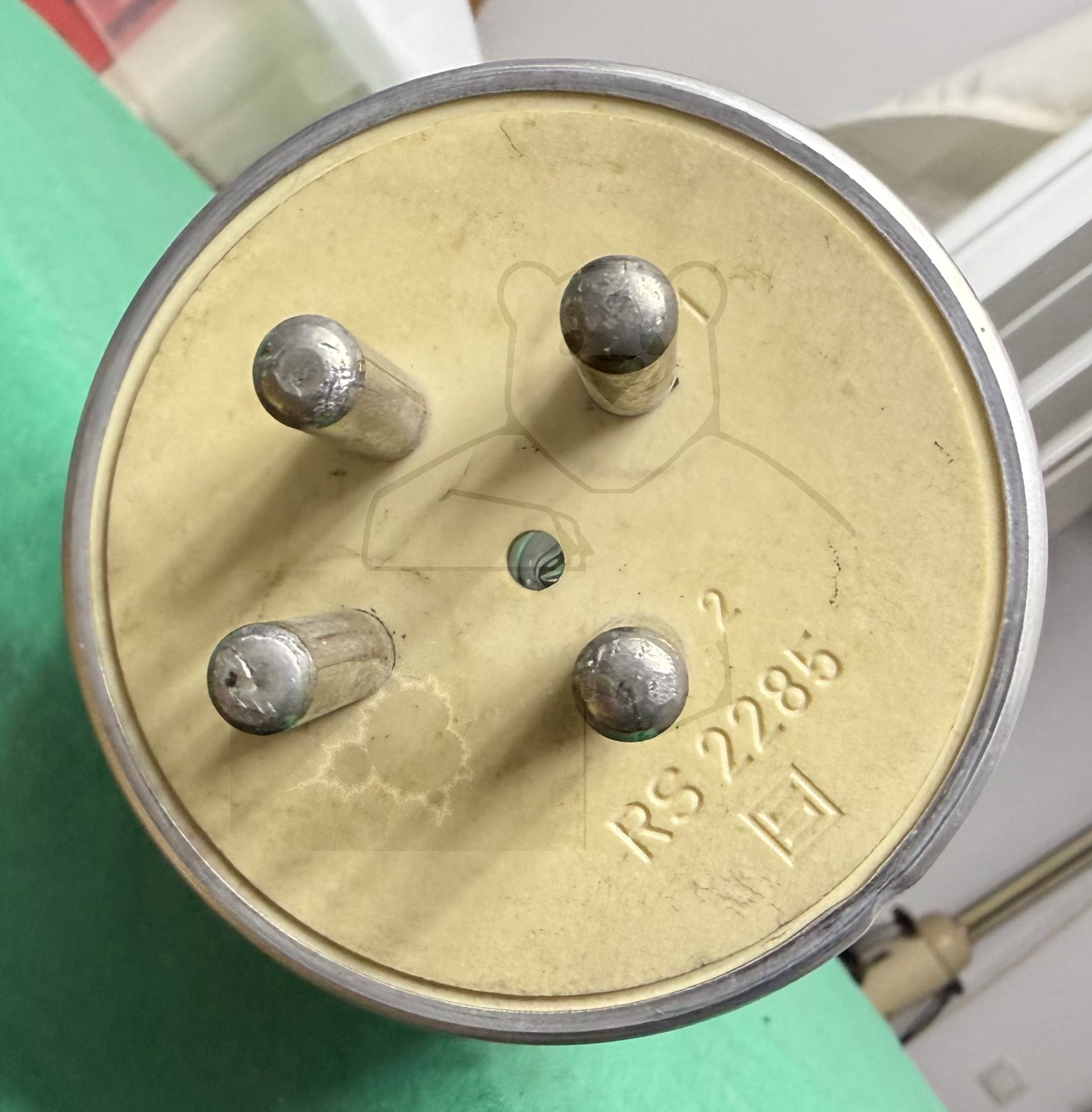

Röhre TQ71F #3467 Bild 25
Röhre TQ71F #3467 Bild 26
