Daten und Bilder der Röhre: DG18-14A

🔎 Beschreibung der Röhre: DG18-14A Inventarnummer: 03425

Name	→ DG18-14A 📺 Mit Video
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Diheptal, 14pol. → Liste aller Röhren mit: Diheptal, 14pol.
Informationen Röhrentyp
Informationen	Geplant für den „O2“ → Aus der Saarbrücker Sammlung
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	6641
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L11

🔎 Beschreibung der Systeme für die Röhre: DG18-14A

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Bildroehre, Elektrostatische Ablenkung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

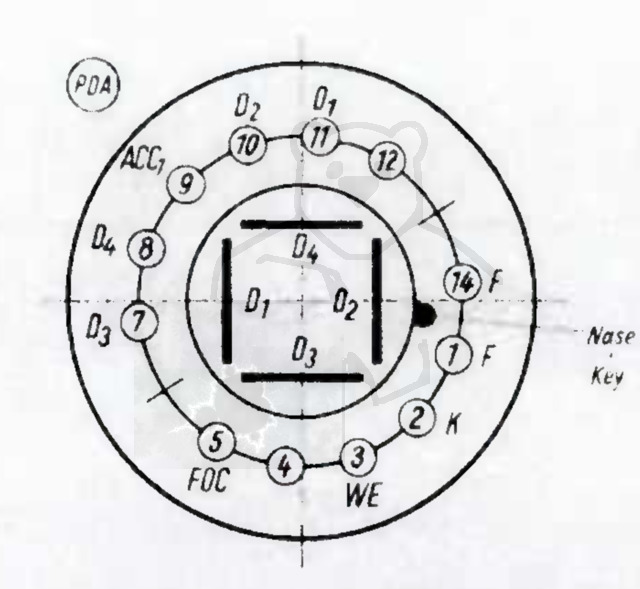

🔎 Sockelschaltung der DG18-14A

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu DG18-14A

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/cPryvgbW33g (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: DG18-14A
Garantiekarte DG18-14A Telefunken.pdf (947 kB)
Kurzdatenblatt DG18-14.pdf (282 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: DG18-14A

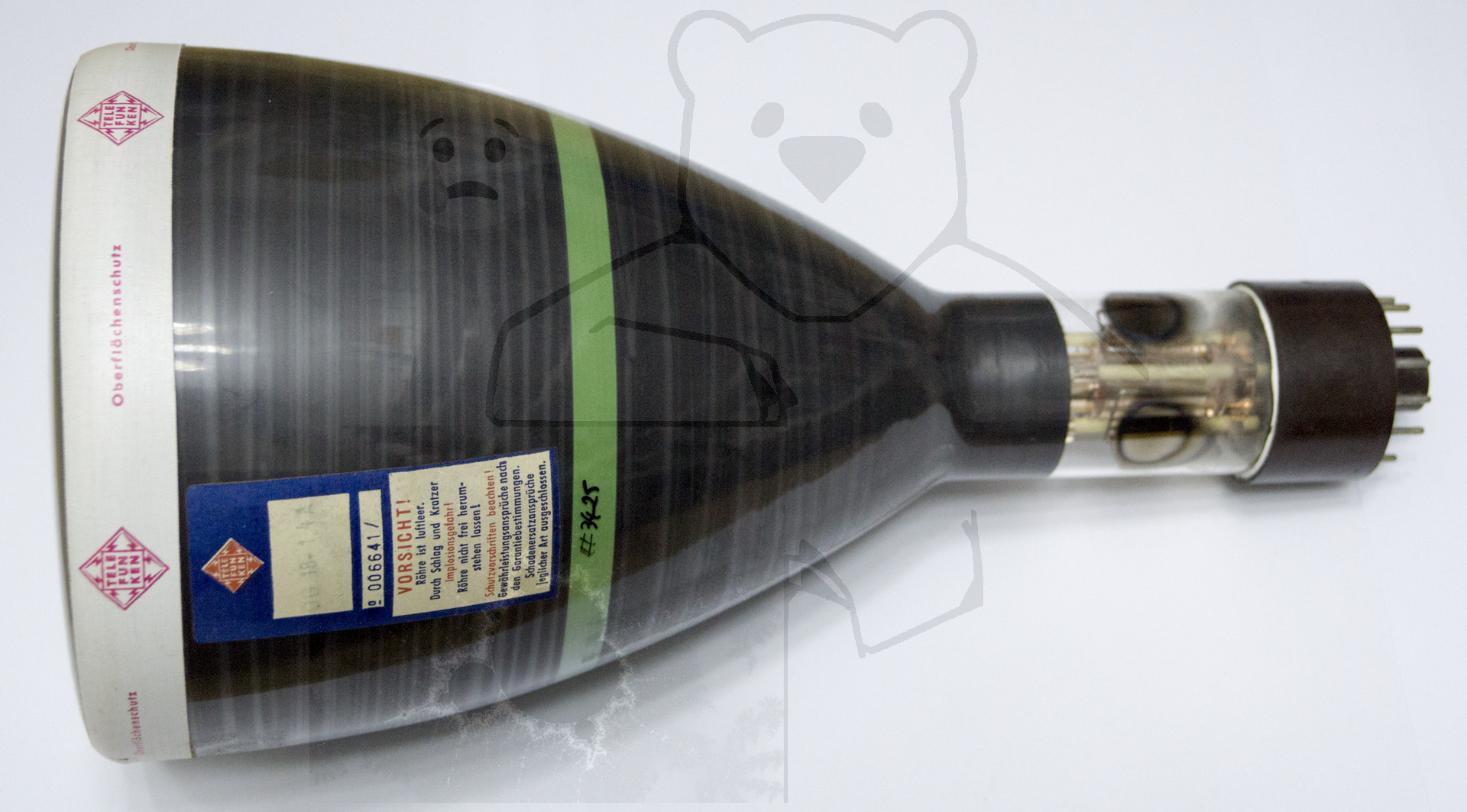

Röhre DG18-14A #3425 Bild 1

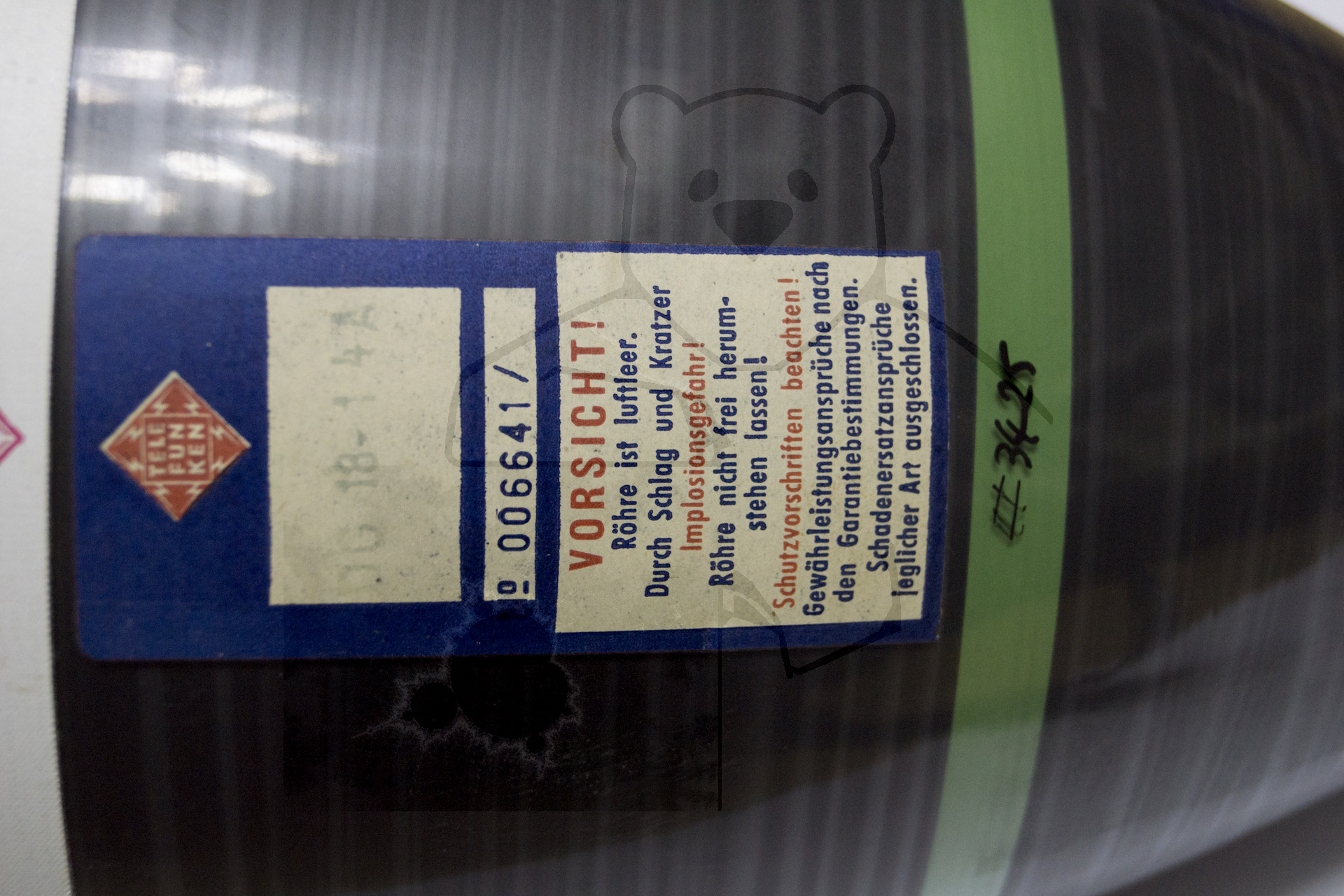

Röhre DG18-14A #3425 Bild 2

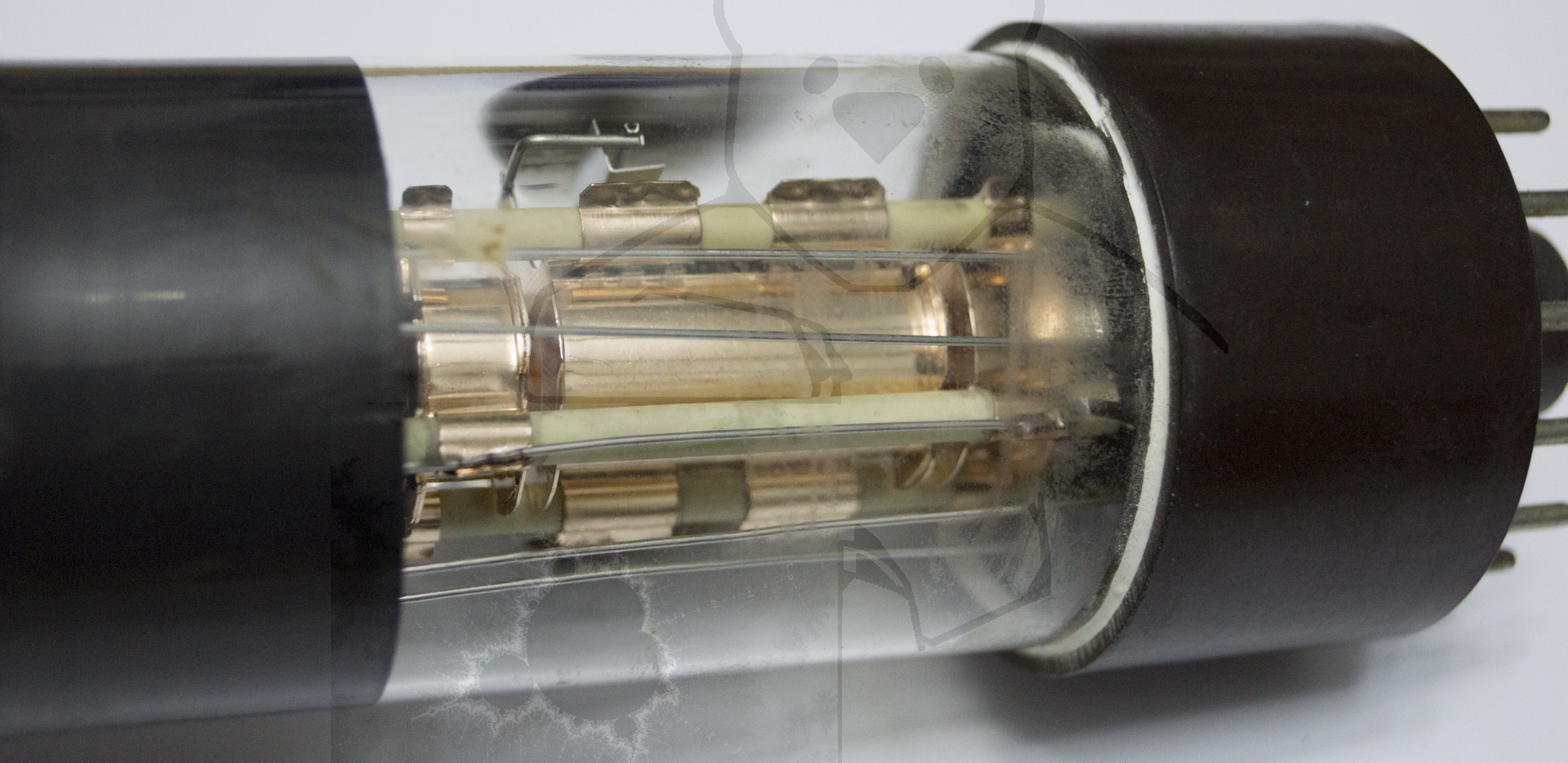

Röhre DG18-14A #3425 Bild 3
