đ Beschreibung der Röhre: CV261 Inventarnummer: 02869
| Name | â CV261 |
| Vergleichsname | â R10 |
| Hersteller | â Brimar |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 0,5 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S15 |
đ Beschreibung der Systeme fĂŒr die Röhre: CV261
| System 1 | |
| Kathode | 1, 2, 5, 6, 7 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | |
| Funktion | â Gleichrichter, Einweg, Hochspannung |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

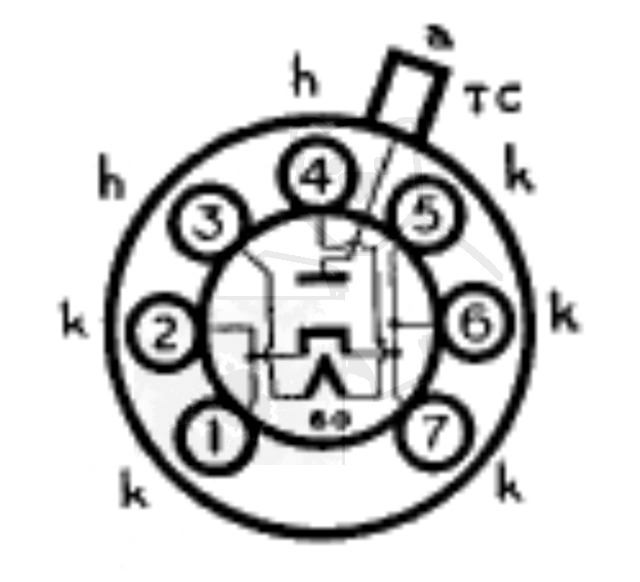

đ Sockelschaltung der CV261
Bildquelle: Mullard Datenblatt
đ DatenblĂ€tter zur Röhre: CV261
 [www.tubedata.info].jpg)
Datenblatt CV261 (Britische 'Common Valve' Bezeichnung) [www.tubedata.info].pdf (177 kB)
Datenblatt CV261 R10 Brimar.pdf (40 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: CV261

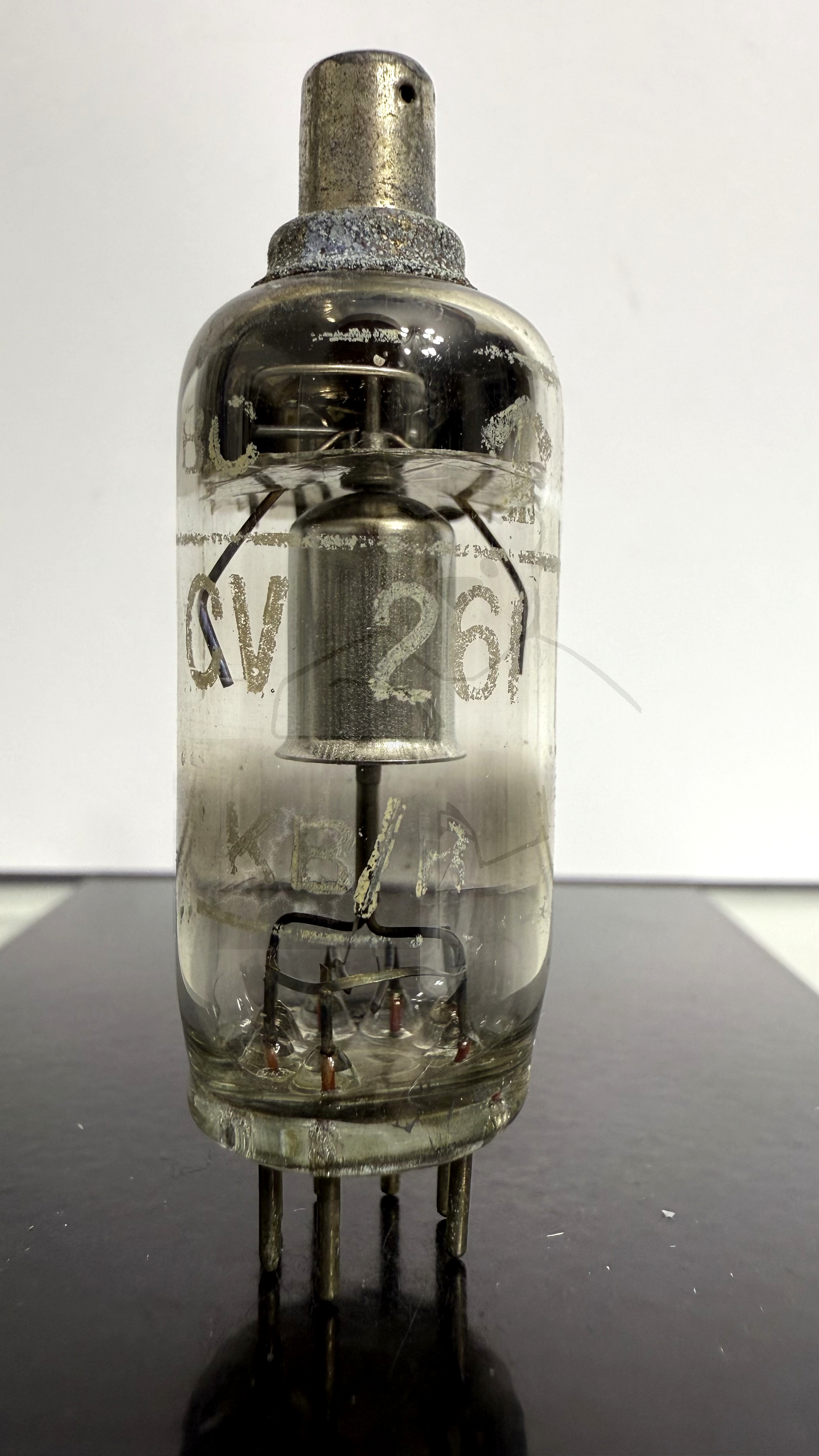

Röhre CV261 #2869 Bild 1
Röhre CV261 #2869 Bild 2

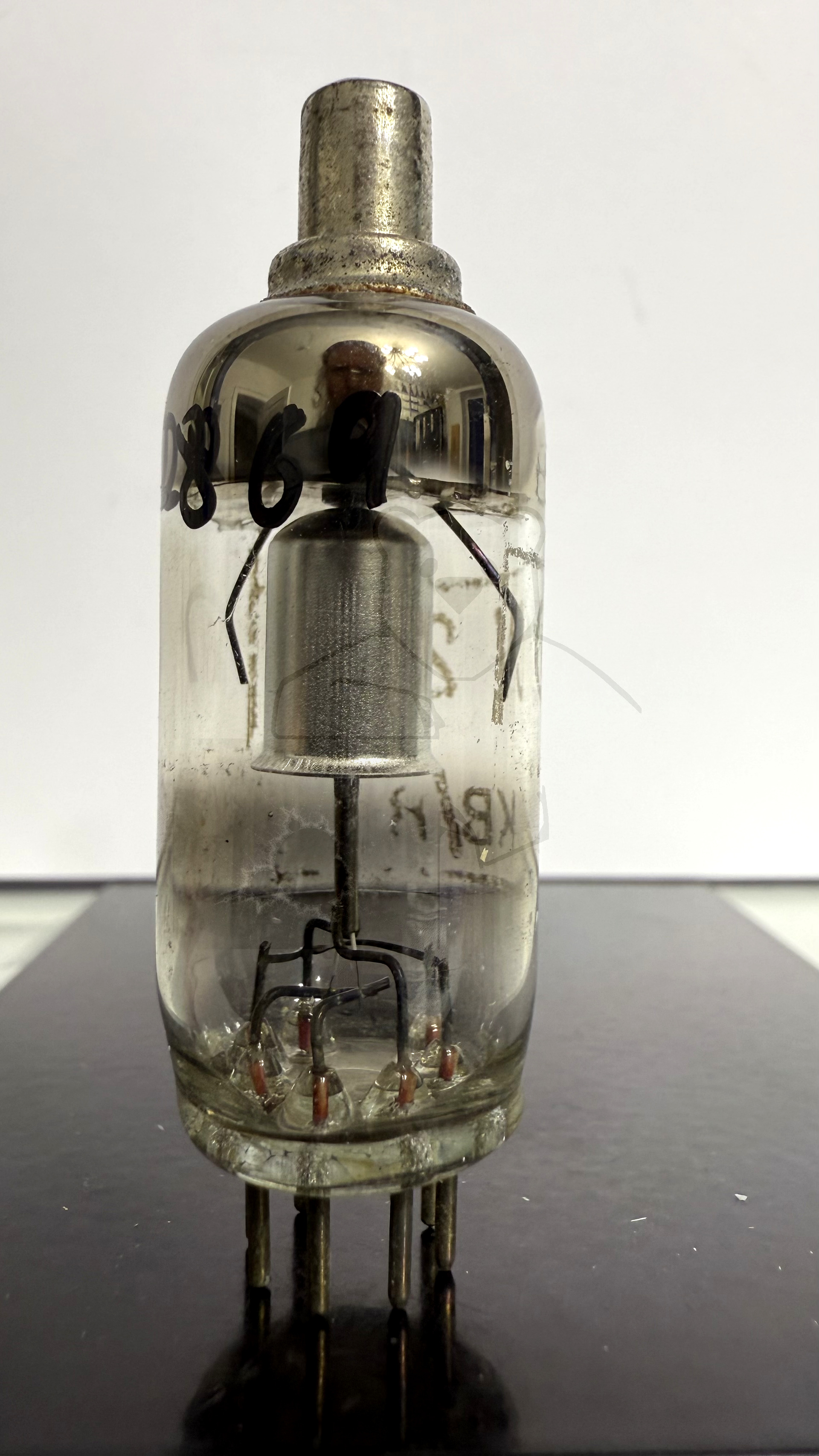

Röhre CV261 #2869 Bild 3
