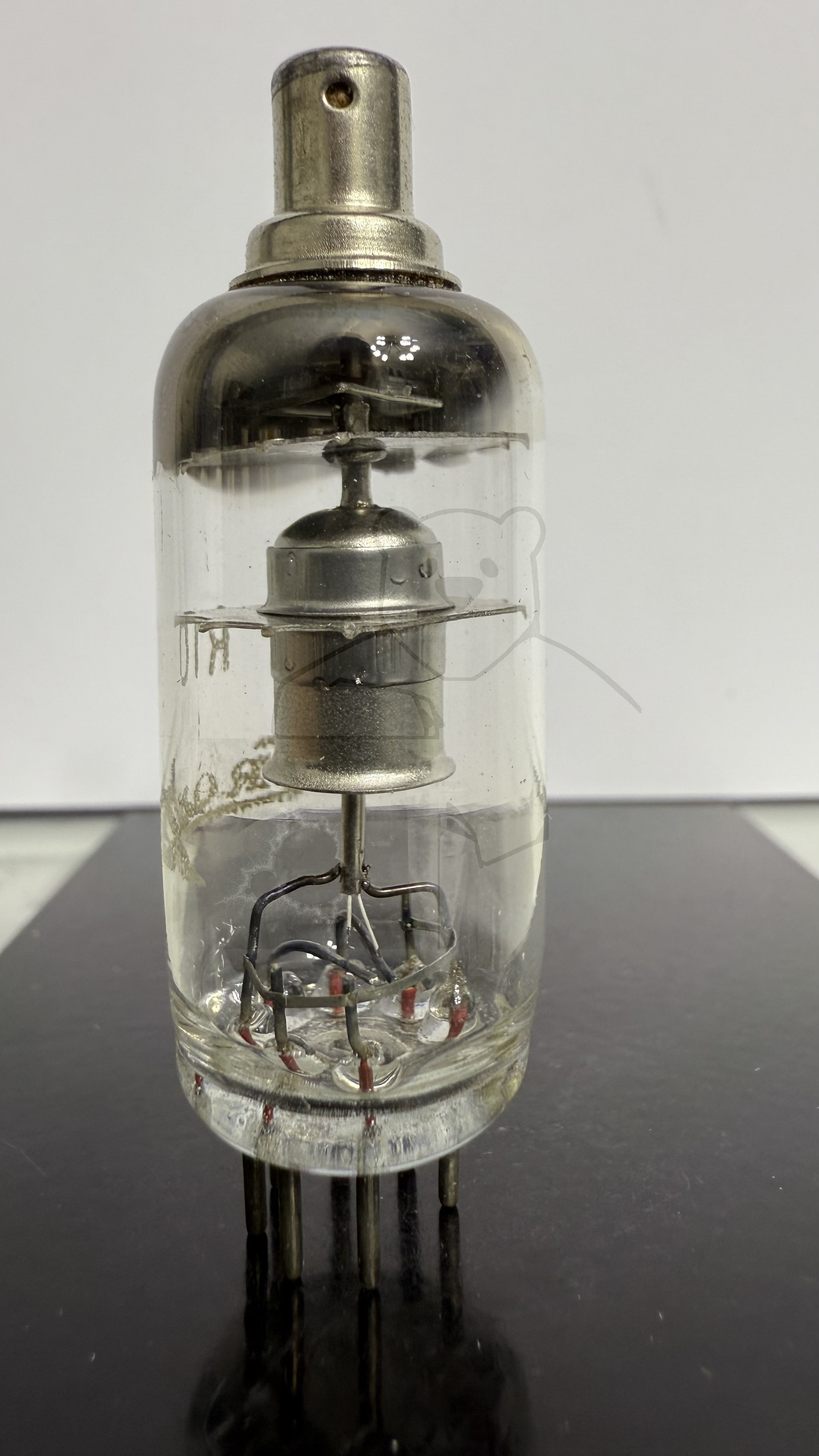

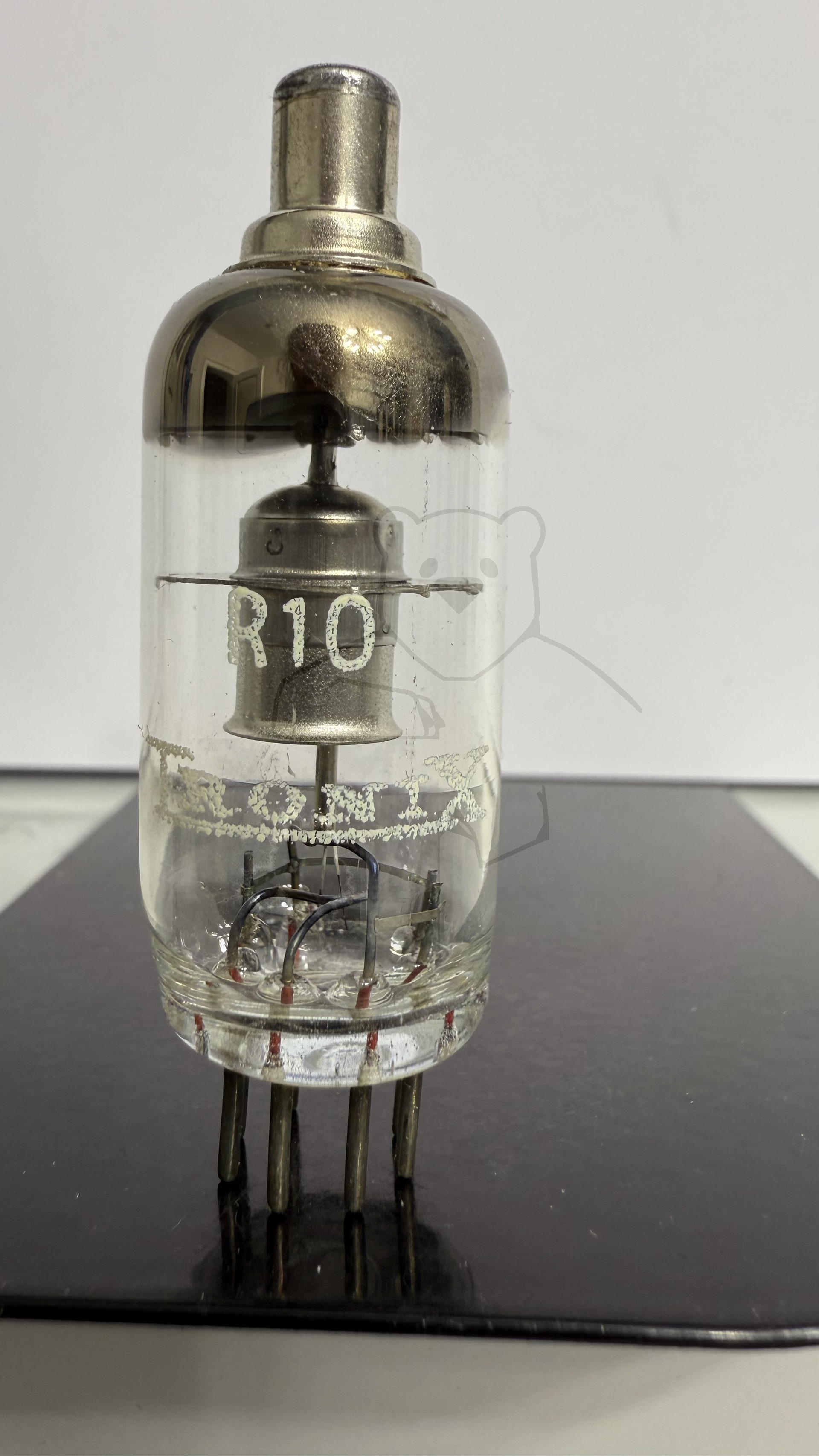

Daten und Bilder der Röhre: R10

🔎 Beschreibung der Röhre: R10

Name	R10
Vergleichsname	→ CV261
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,5
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 15:07:20

🔎 Beschreibung der Systeme für die Röhre: R10

	System 1
Kathode	1, 2, 5, 6, 7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

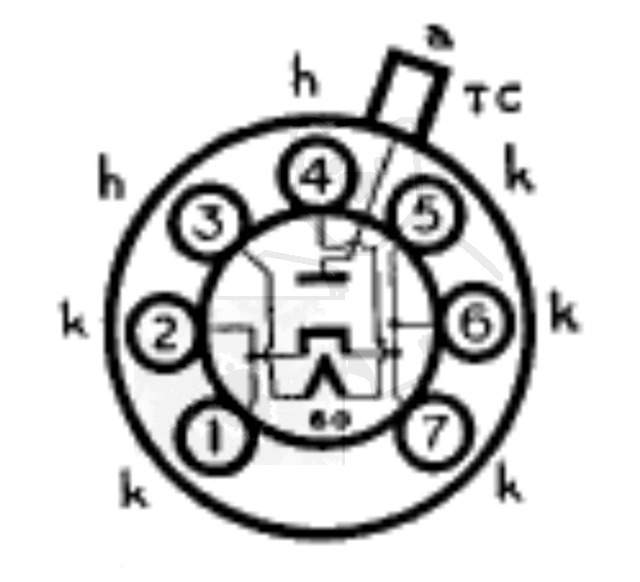

🔎 Sockelschaltung der R10

Bildquelle: Mullard Datenblatt

🔎 Datenblätter zur Röhre: R10
Datenblatt R10 Brimar [www.tubedata.info].pdf (56 kB)
Datenblatt R2 R3 R10 Brimar.pdf (40 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
