đ Beschreibung der Röhre: E99F Inventarnummer: 02567
| Name | â E99F |
| Vergleichsname | 7694 |
| Hersteller | â Valvo (Blaue Reihe) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | Valvo Blaue Reihe - Röhren fĂŒr Luft- und Seefahrt |
| Kenn Nummer | 1685 |
| Ătz- Produktionscode | âż2I3 |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S17 |
đ Beschreibung der Systeme fĂŒr die Röhre: E99F
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 1 |
| Gitter 2 | 6 |
| Gitter 3 | 7 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | 7 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der E99F
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: E99F
Datenblatt E99F Philips [www.tubedata.info].pdf (591 kB)
Datenblatt E99F Valvo.pdf (105 kB)
Pruefkarte E99F 6682 - Neuberger RPM370 Roehrenmessgeraet.pdf (207 kB)
Pruefkarte E99F 6BJ6 6662 - Funke W19 Roehrenpruefer.pdf (168 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: E99F

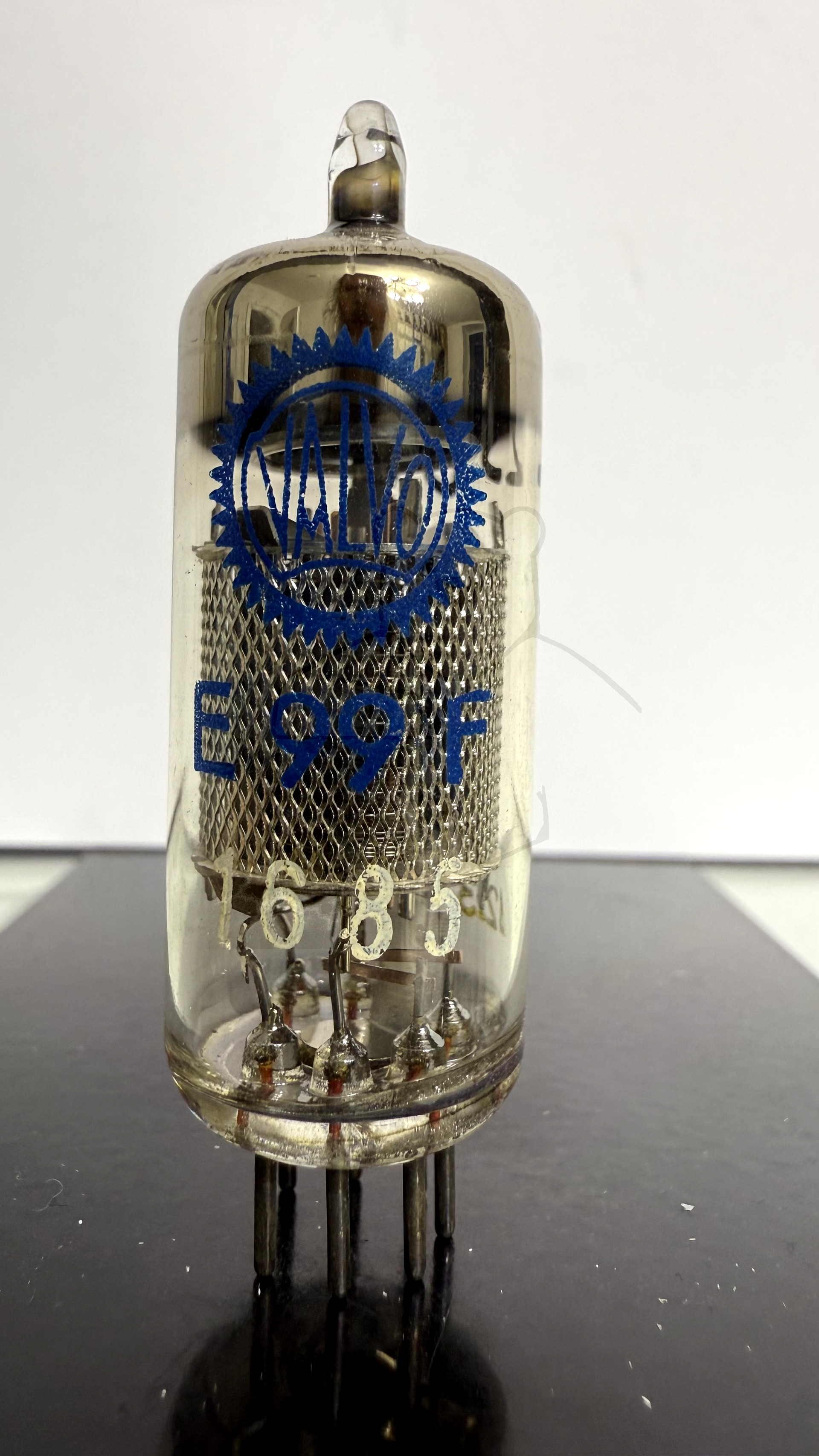

Röhre E99F #2567 Bild 1
