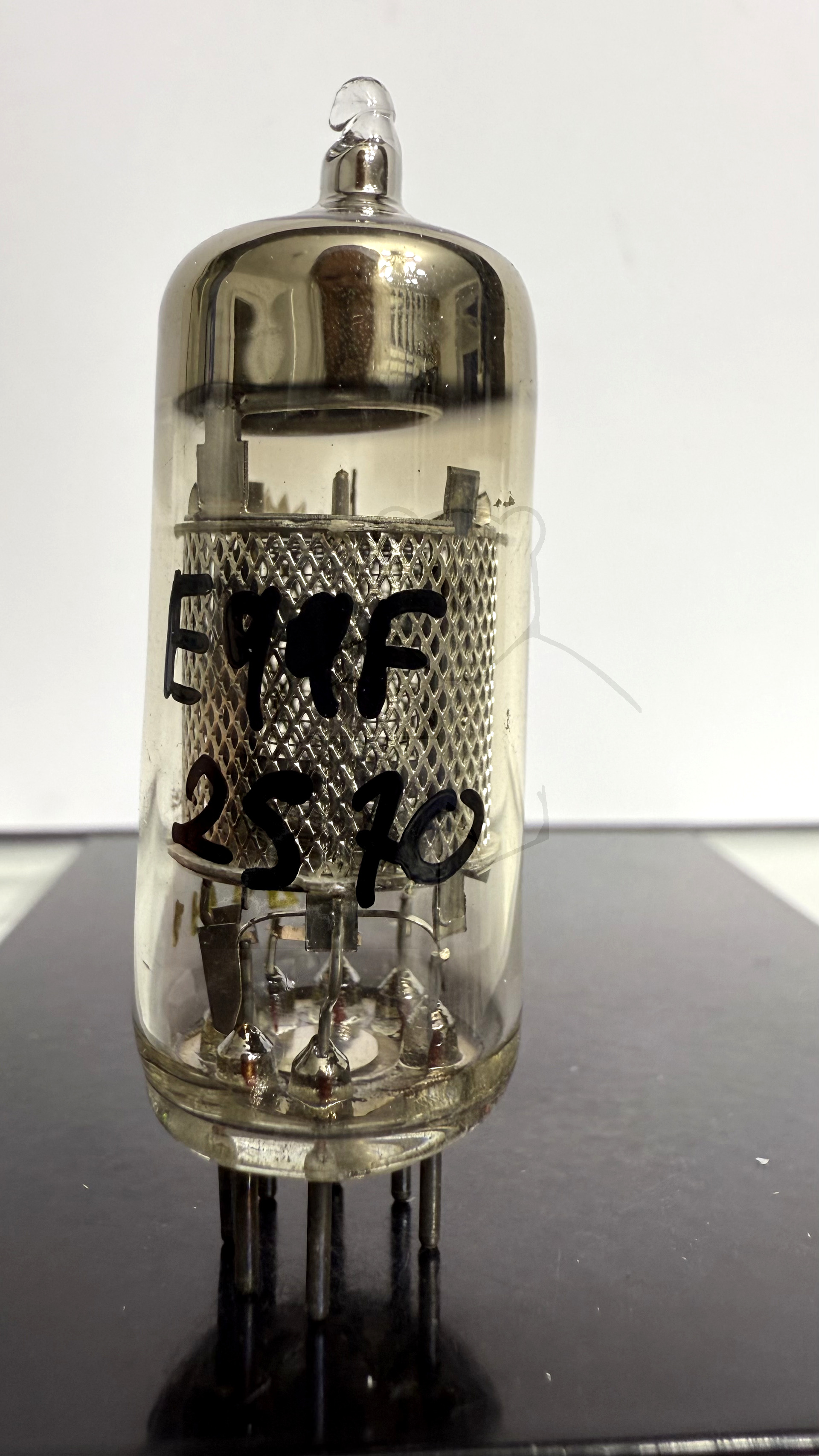

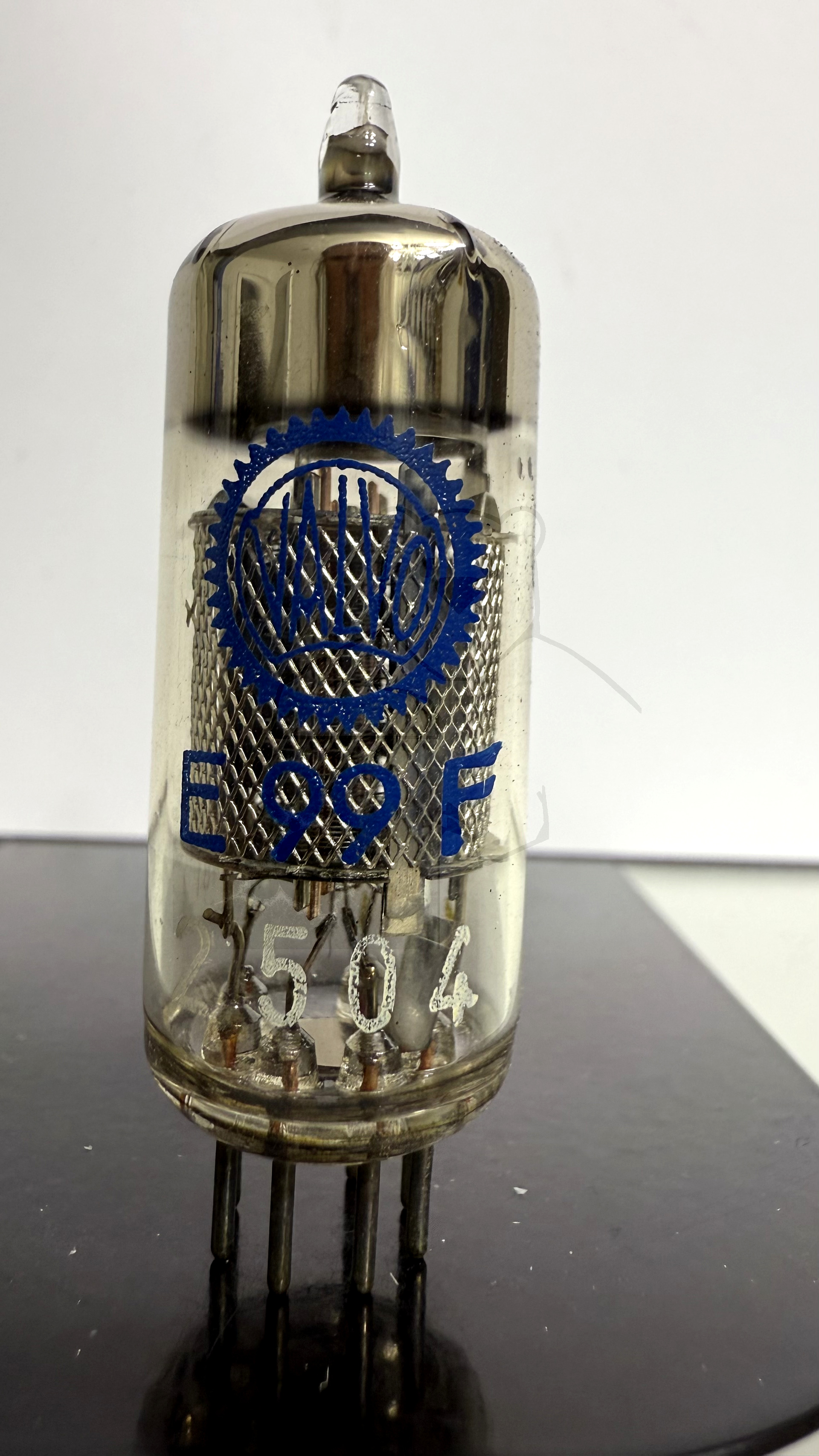

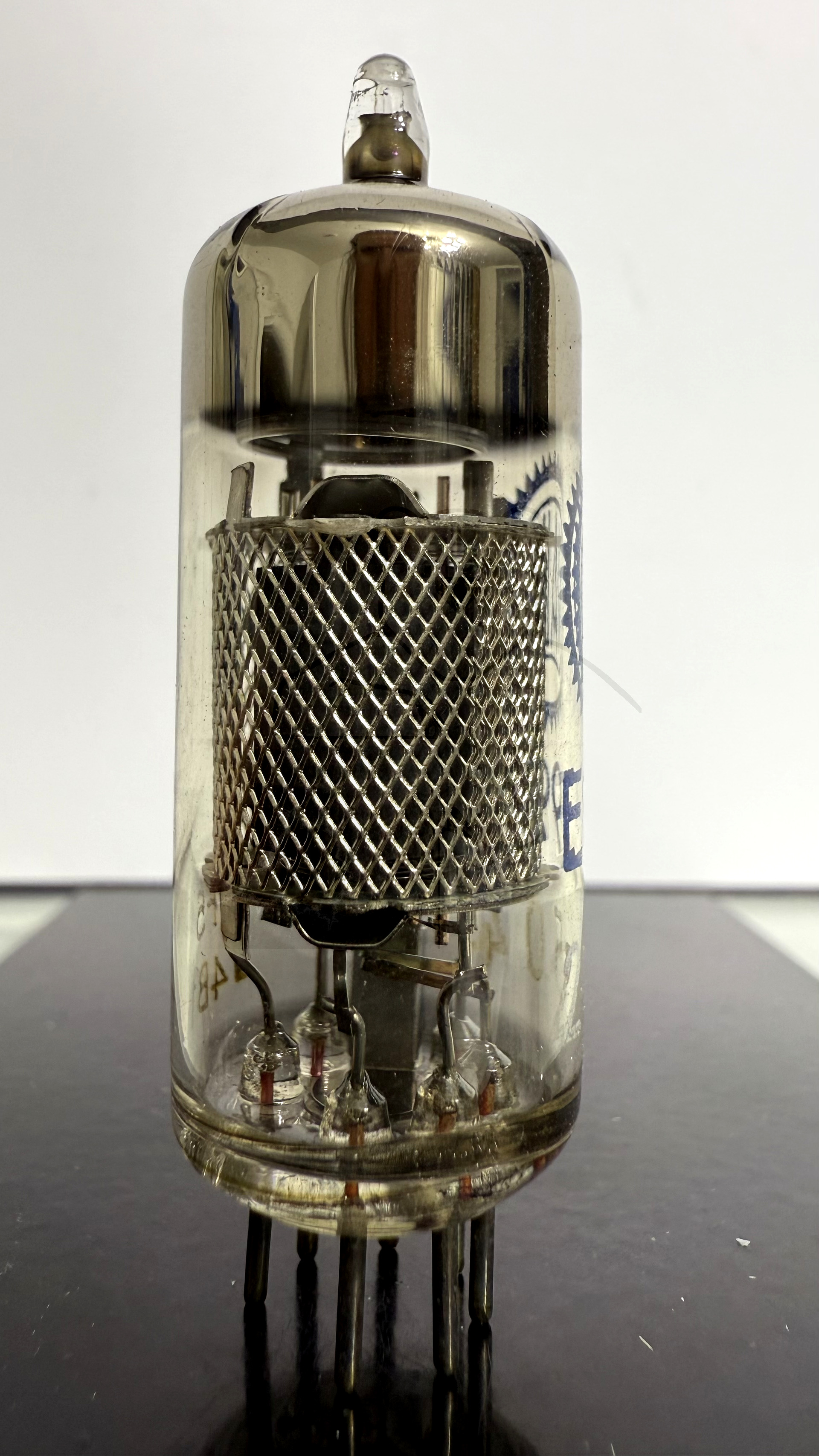

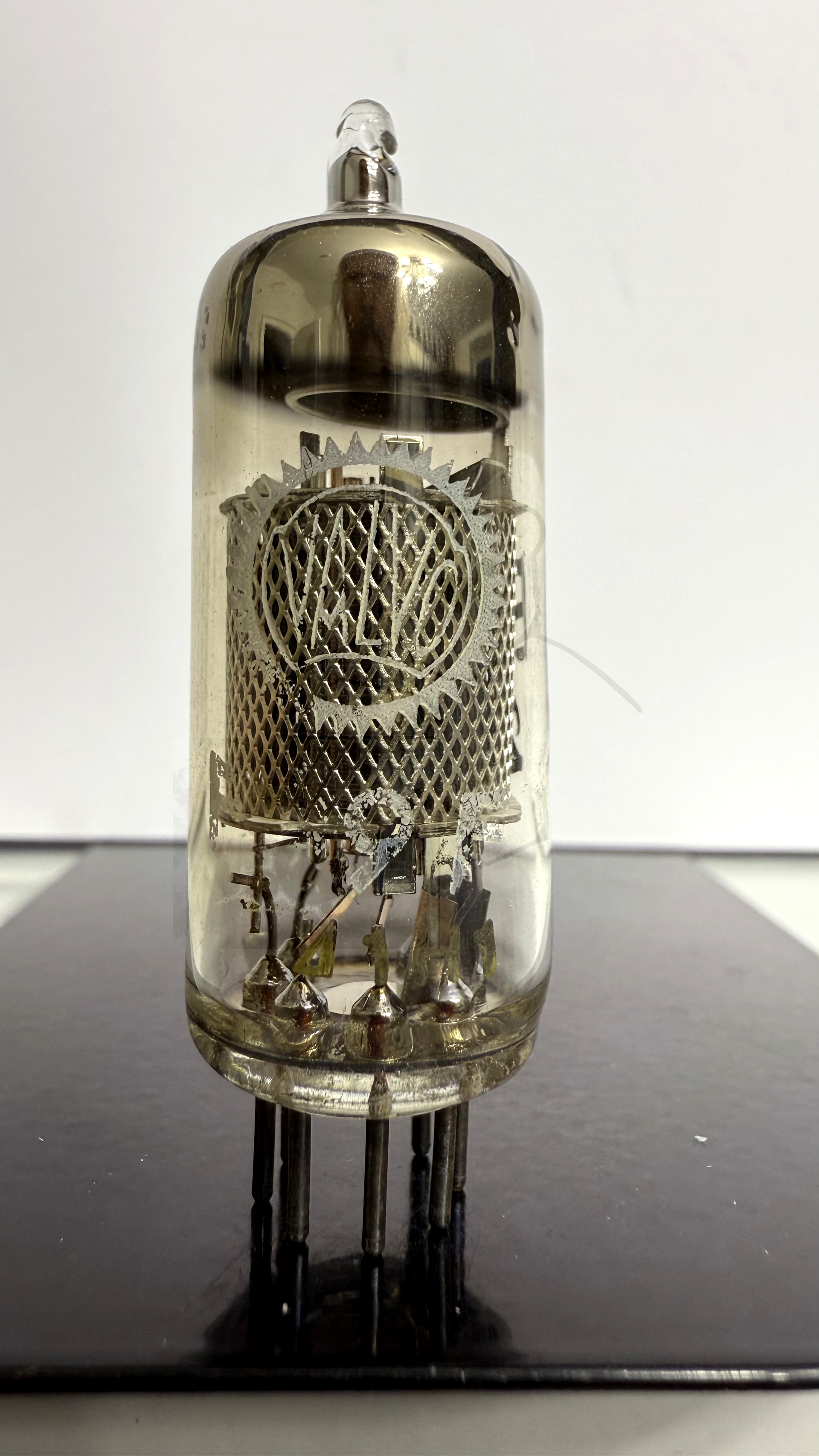

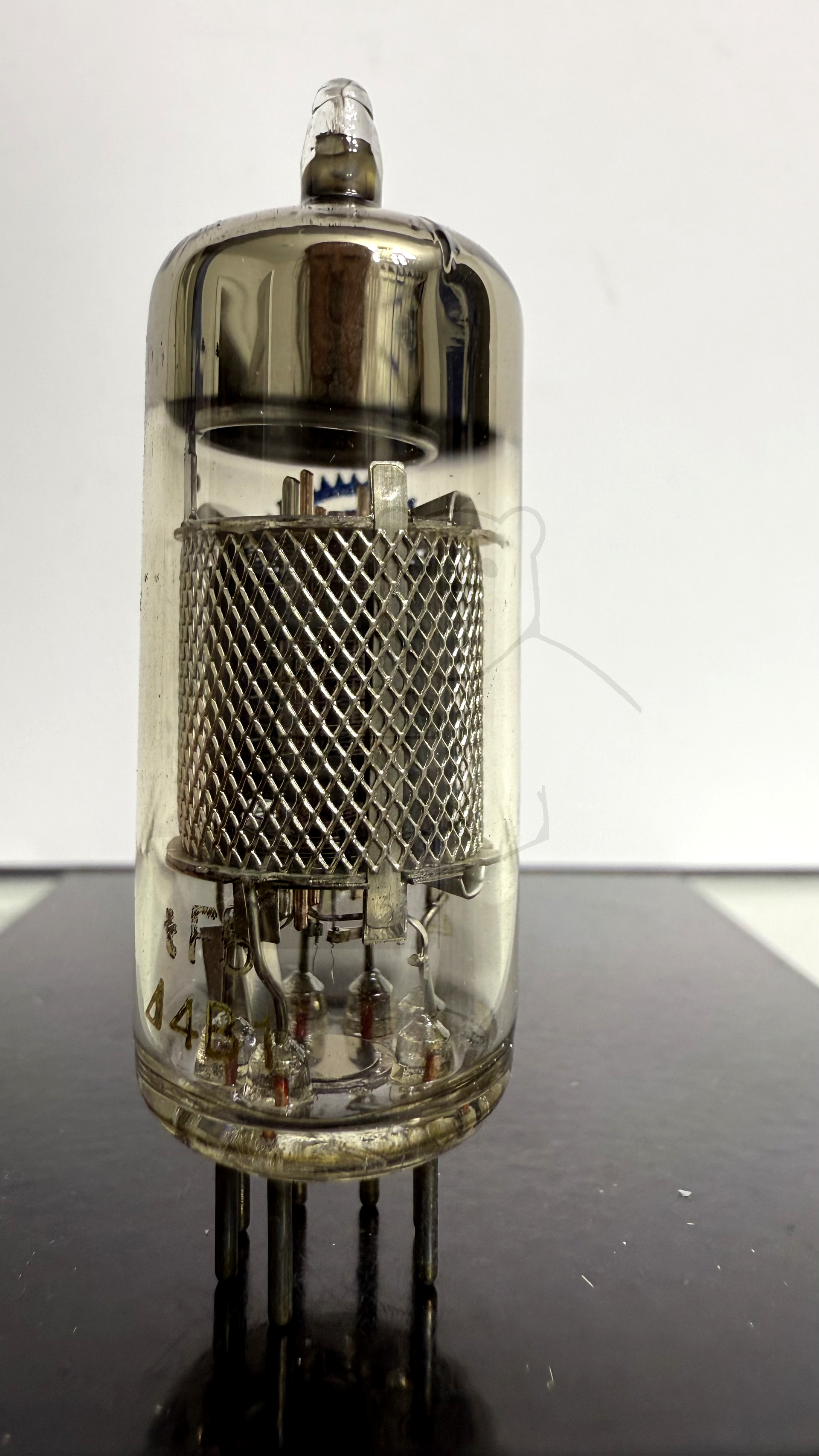

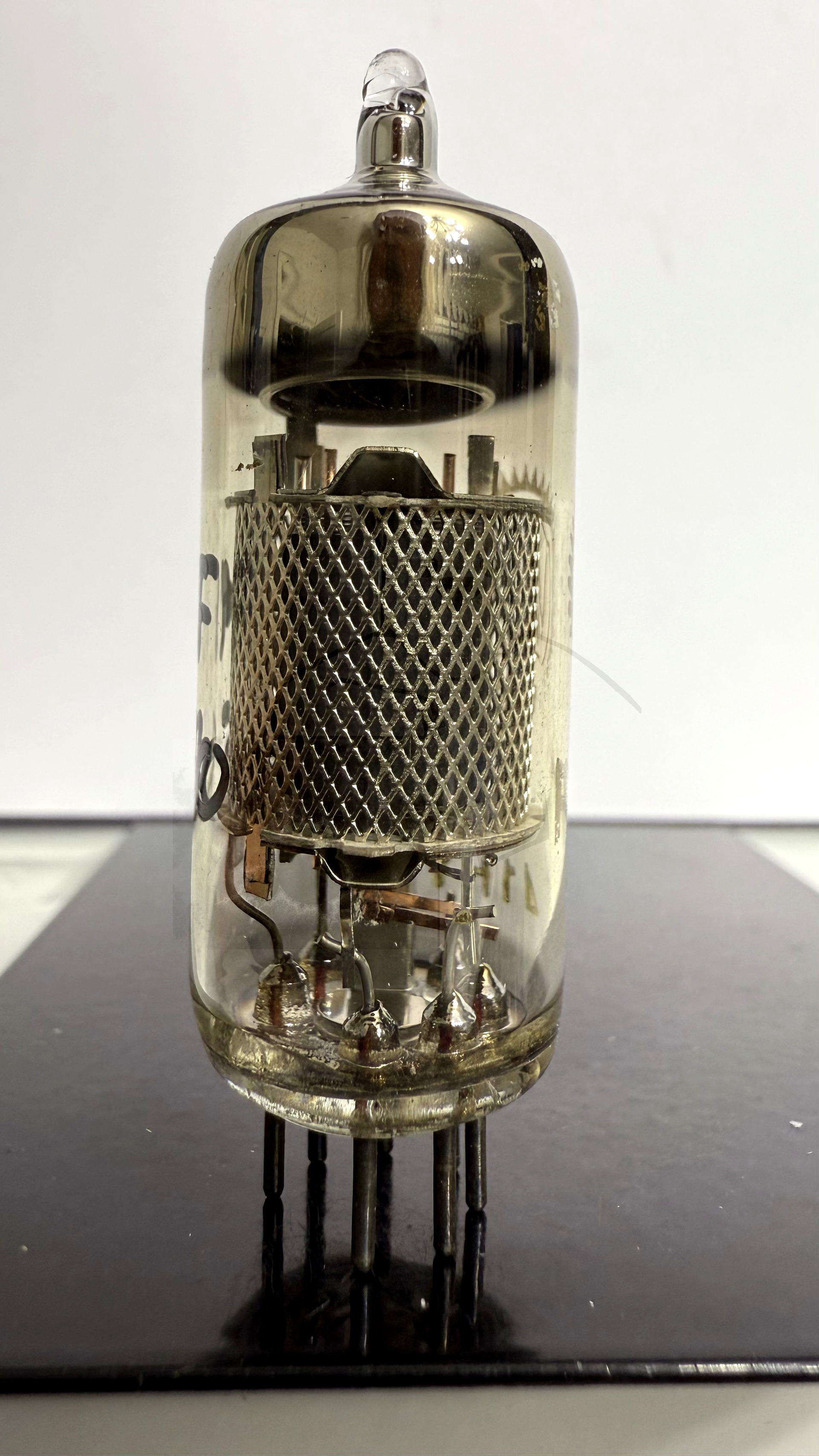

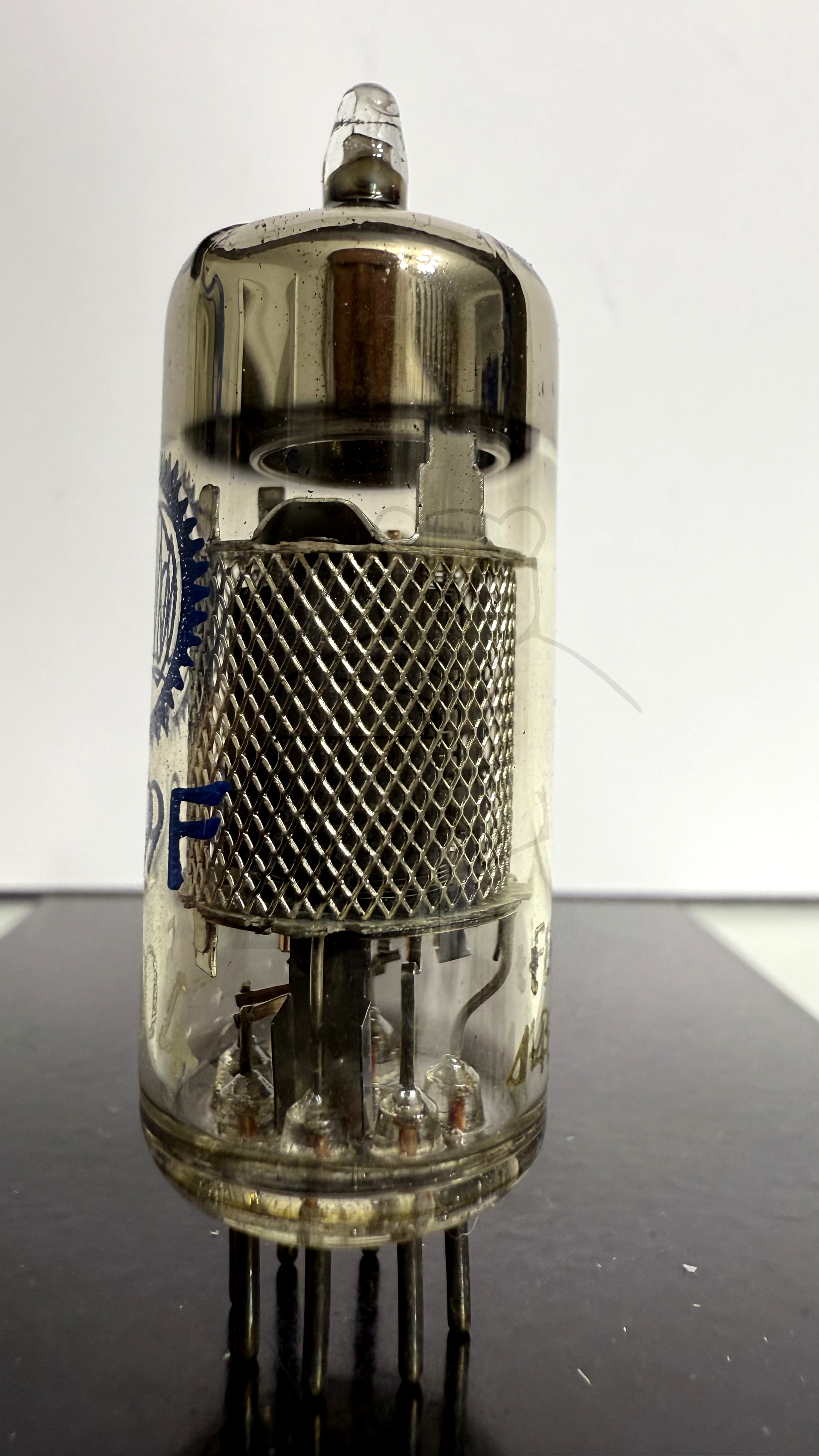

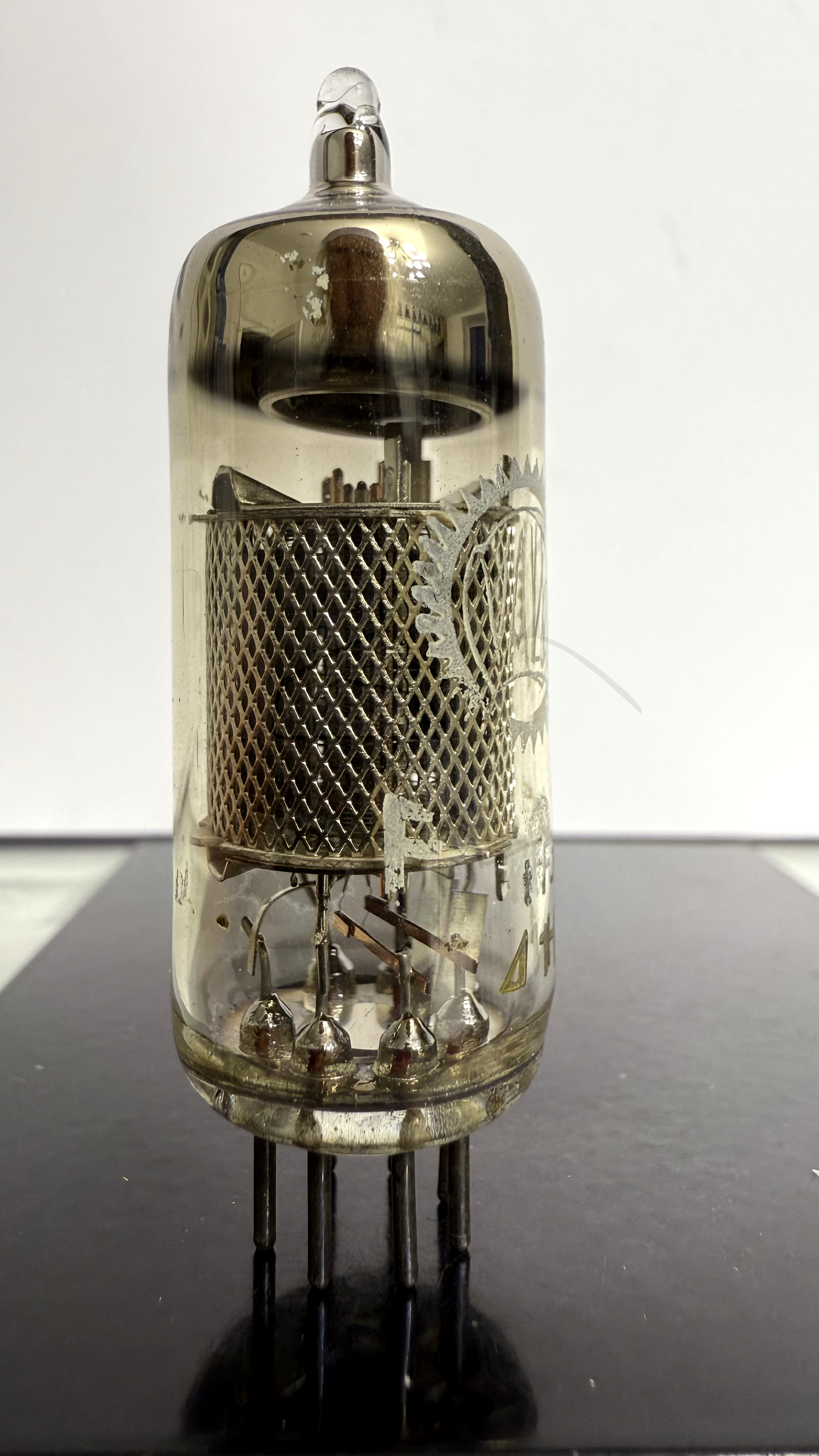

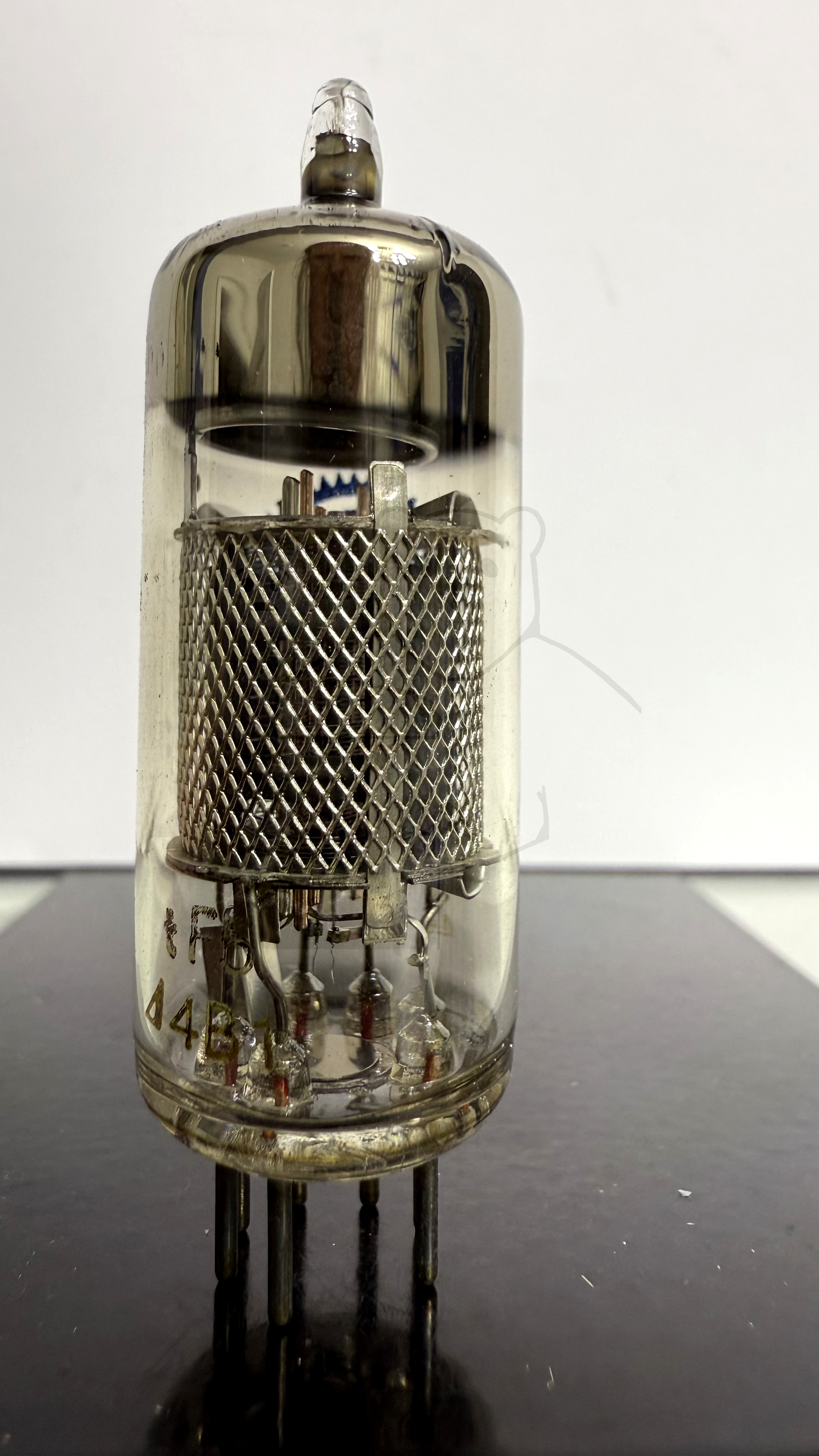

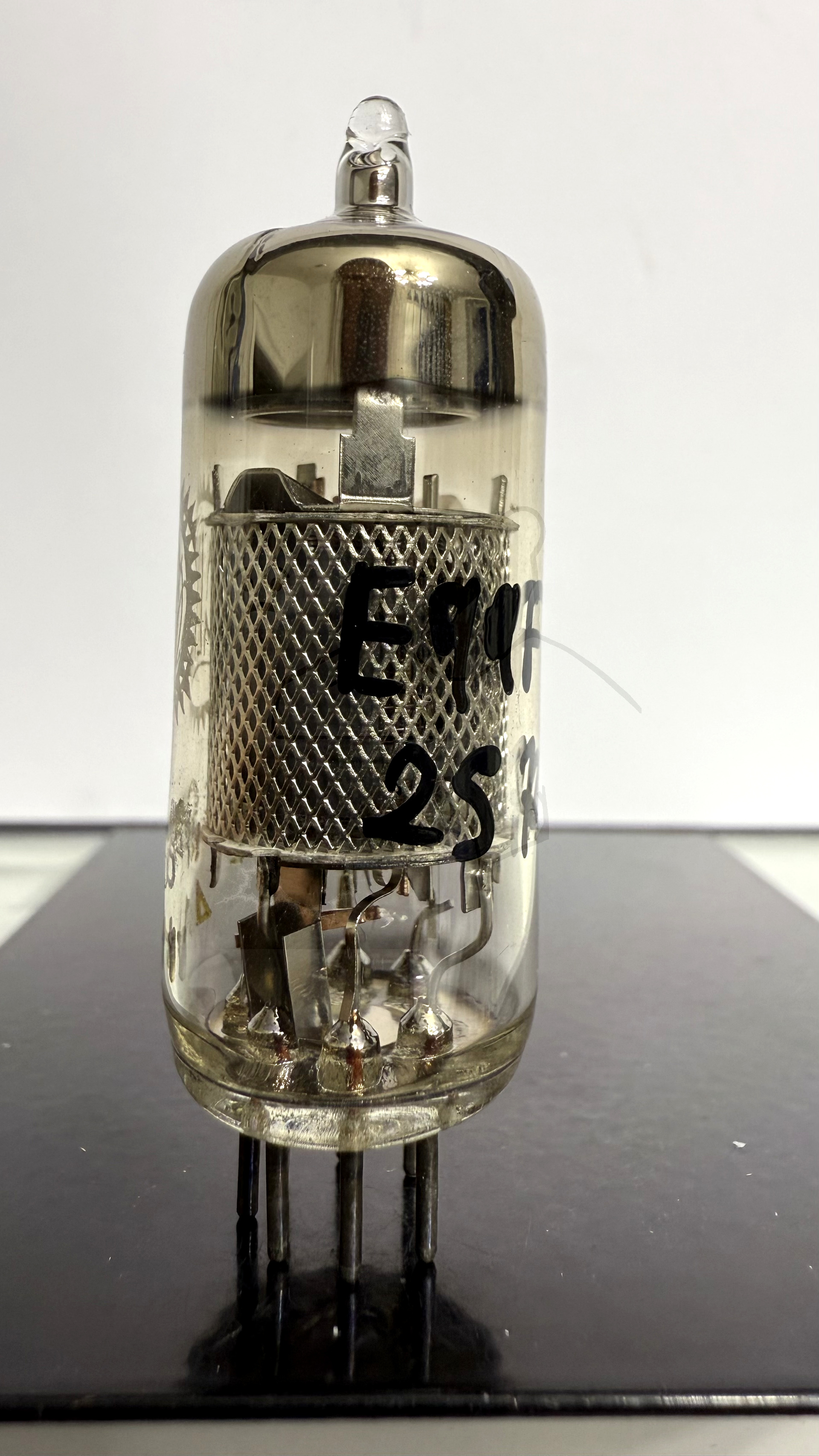

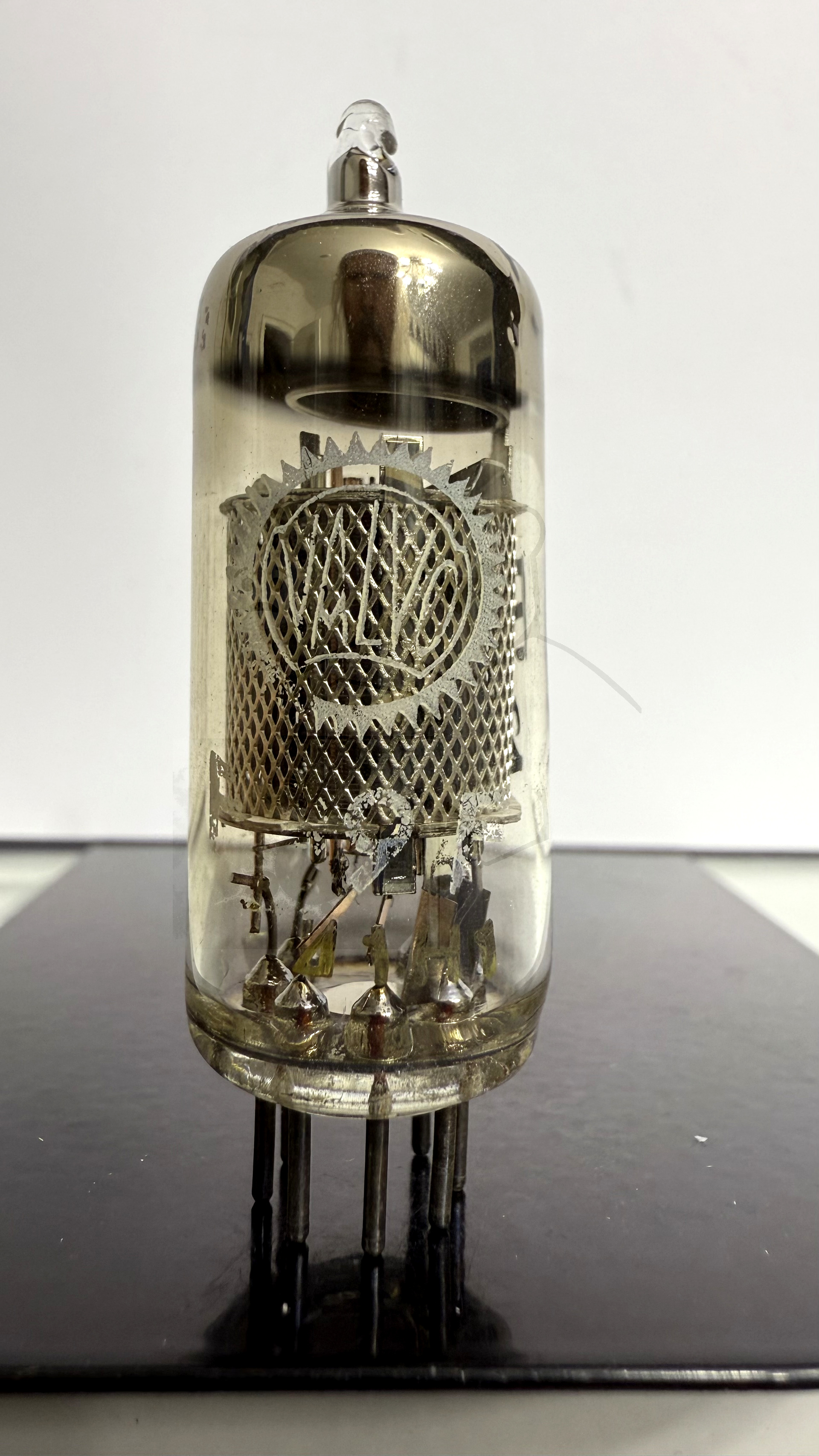

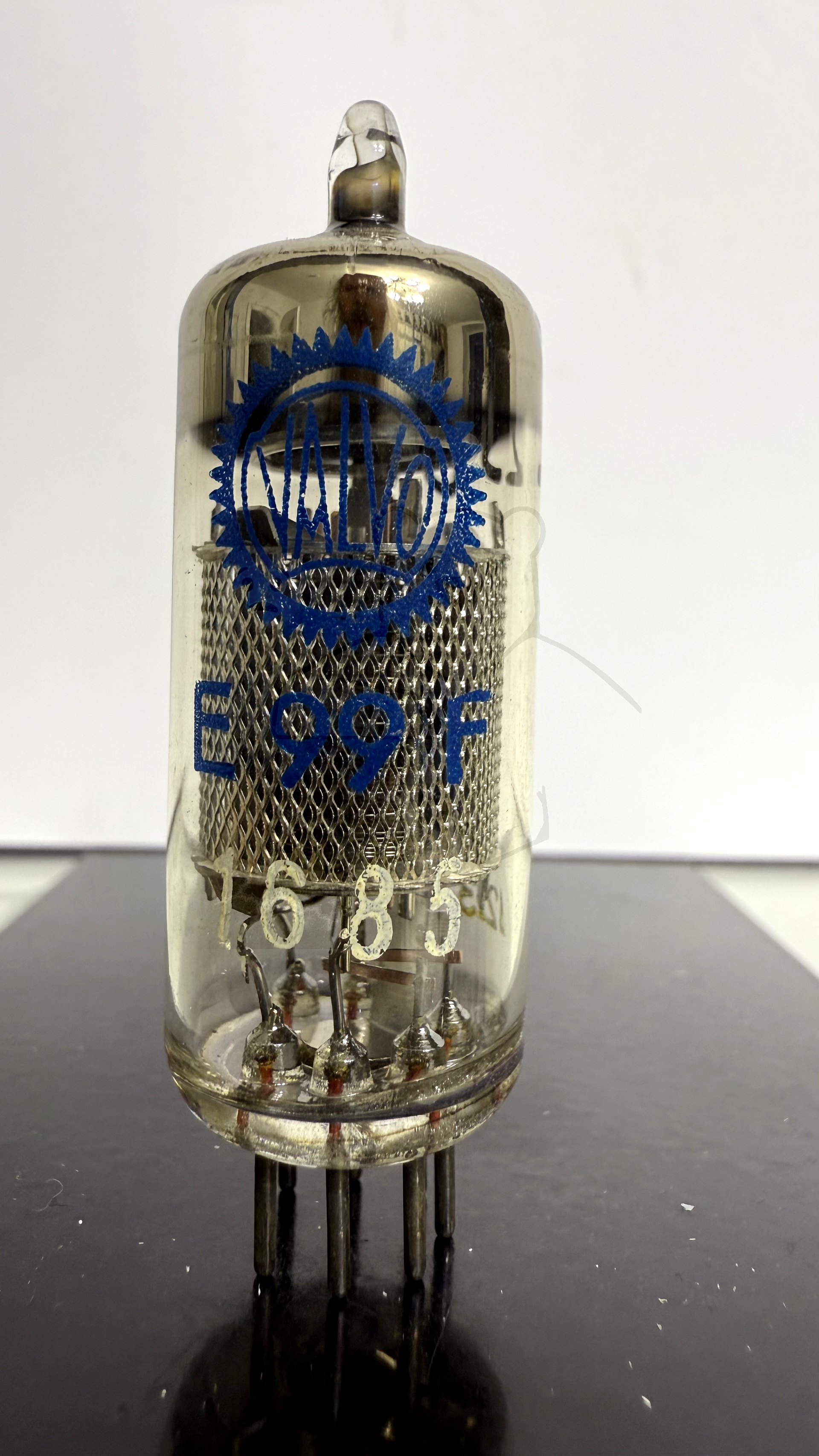

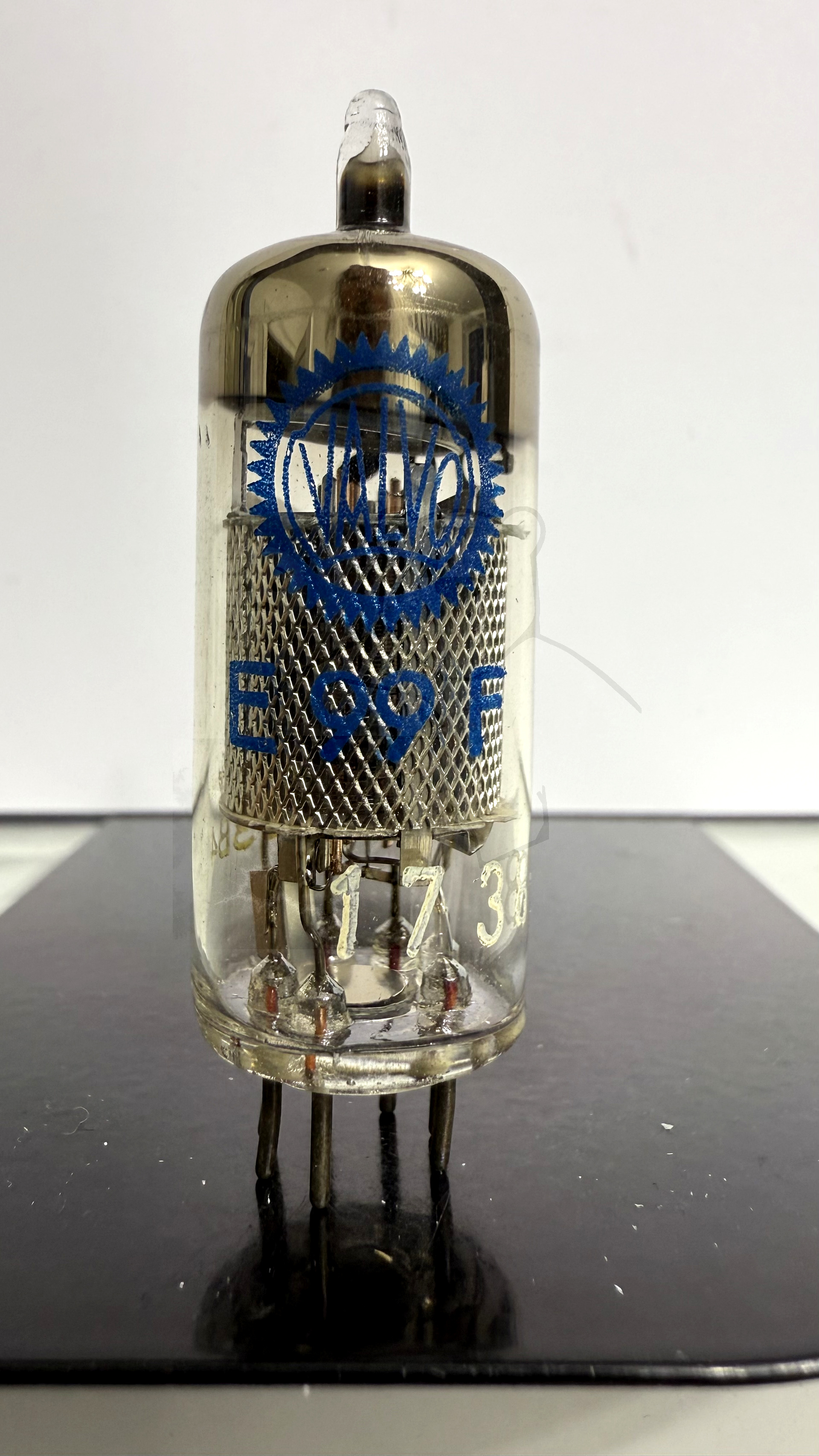

Daten und Bilder der Röhre: E99F

🔎 Beschreibung der Röhre: E99F

Name	E99F
Vergleichsname	7694
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:22:46

🔎 Beschreibung der Systeme für die Röhre: E99F

	System 1
Kathode	2
Gitter 1	1
Gitter 2	6
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	7
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

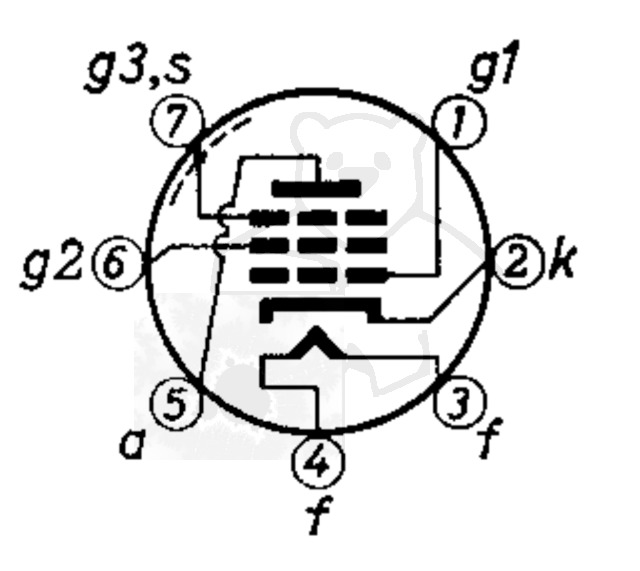

🔎 Sockelschaltung der E99F

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: E99F
Datenblatt E99F Philips [www.tubedata.info].pdf (591 kB)
Datenblatt E99F Valvo.pdf (105 kB)
Pruefkarte E99F 6682 - Neuberger RPM370 Roehrenmessgeraet.pdf (207 kB)
Pruefkarte E99F 6BJ6 6662 - Funke W19 Roehrenpruefer.pdf (168 kB)
