đ Beschreibung der Röhre: 12AU7A Inventarnummer: 02163
| Name | â 12AU7A |
| Vergleichsname | â 12AU7 13D8 â 3223 B749 CC82E â ECC82 |
| Hersteller | â RCA |
| Heizspannung (Volt) | 6,3 oder 12,6 |
| Heizstrom (AmpĂšre) | 0,3 oder 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung. |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S20 |
đ Beschreibung der Systeme fĂŒr die Röhre: 12AU7A
| System 1 | System 2 | |
| Kathode | 8 | 3 |
| Gitter 1 | 7 | 2 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 - Mittelanzapfung auf Stift 9 | 4, 5 - Mittelanzapfung auf Stift 9 |
| Abschirmung | ||
| Funktion | â Triode, Allgemein |
â Triode, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 12AU7A
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: 12AU7A
Datenblatt 12AU7 Brimar [www.tubedata.info].pdf (1473 kB)
Datenblatt 12AU7 General Electric.pdf (444 kB)
Datenblatt 12AU7 Marconi.pdf (69 kB)
Datenblatt 12AU7 Tung-Sol [www.tubedata.info].pdf (251 kB)
Datenblatt 12AU7A General Electric [www.tubedata.info].pdf (444 kB)
Datenblatt 12AU7A Mazda Belvu [www.tubedata.info].pdf (449 kB)
Datenblatt 12AU7A National.pdf (249 kB)
Datenblatt 12AU7A RCA [www.tubedata.info].pdf (253 kB)
Datenblatt 12AU7A Tung-Sol [www.tubedata.info].pdf (79 kB)
Datenblatt 12AU7WA Tung-Sol.pdf (336 kB)
Pruefkarte ECC82 12AU7 - Karte 1 - Funke W19 Roehrenpruefer.pdf (152 kB)
Pruefkarte ECC82 12AU7 - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte ECC82 12AU7 - Neuberger RPM370 Roehrenmessgeraet.pdf (220 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 12AU7A

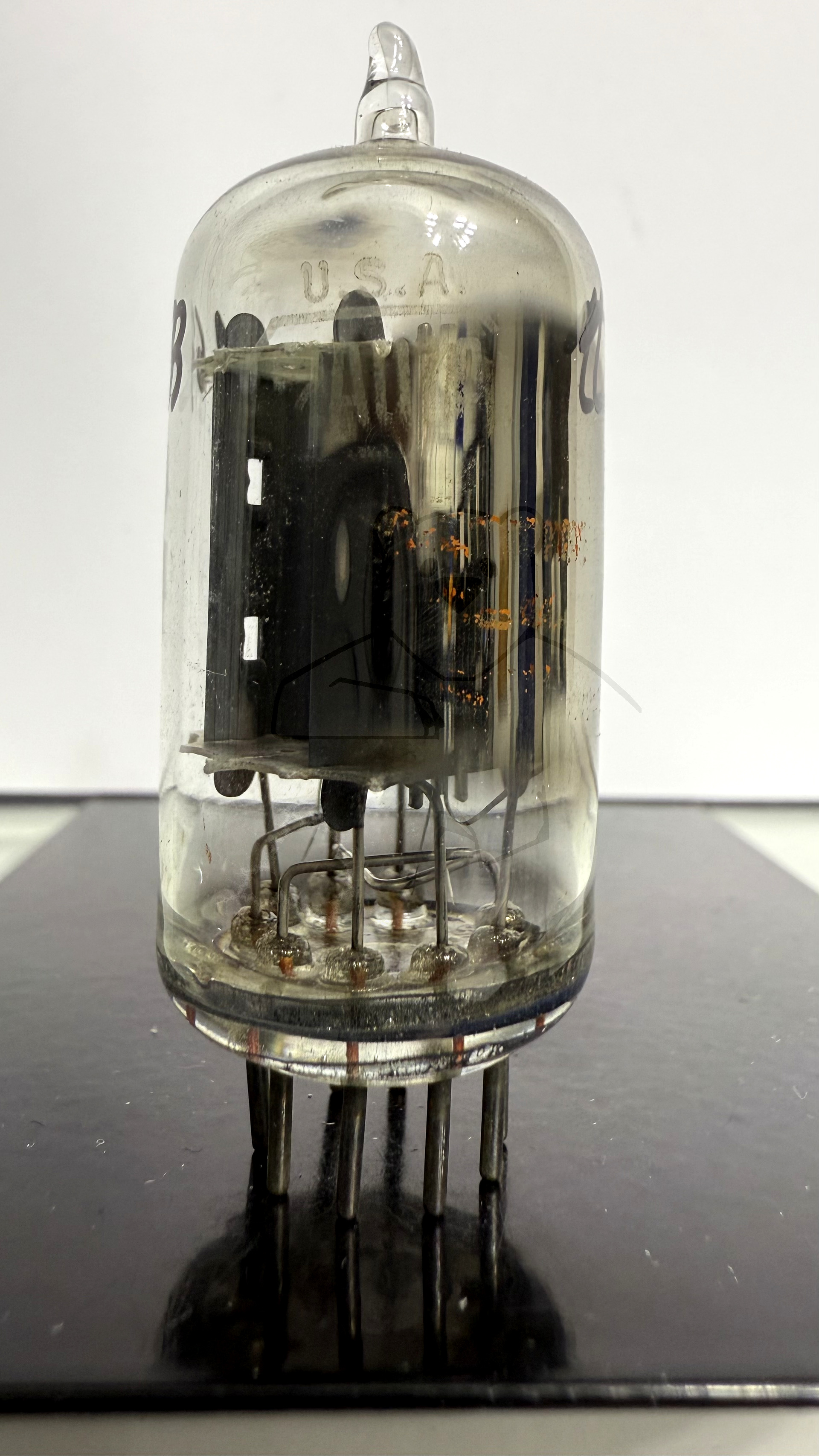

Röhre 12AU7A #2163 Bild 1
