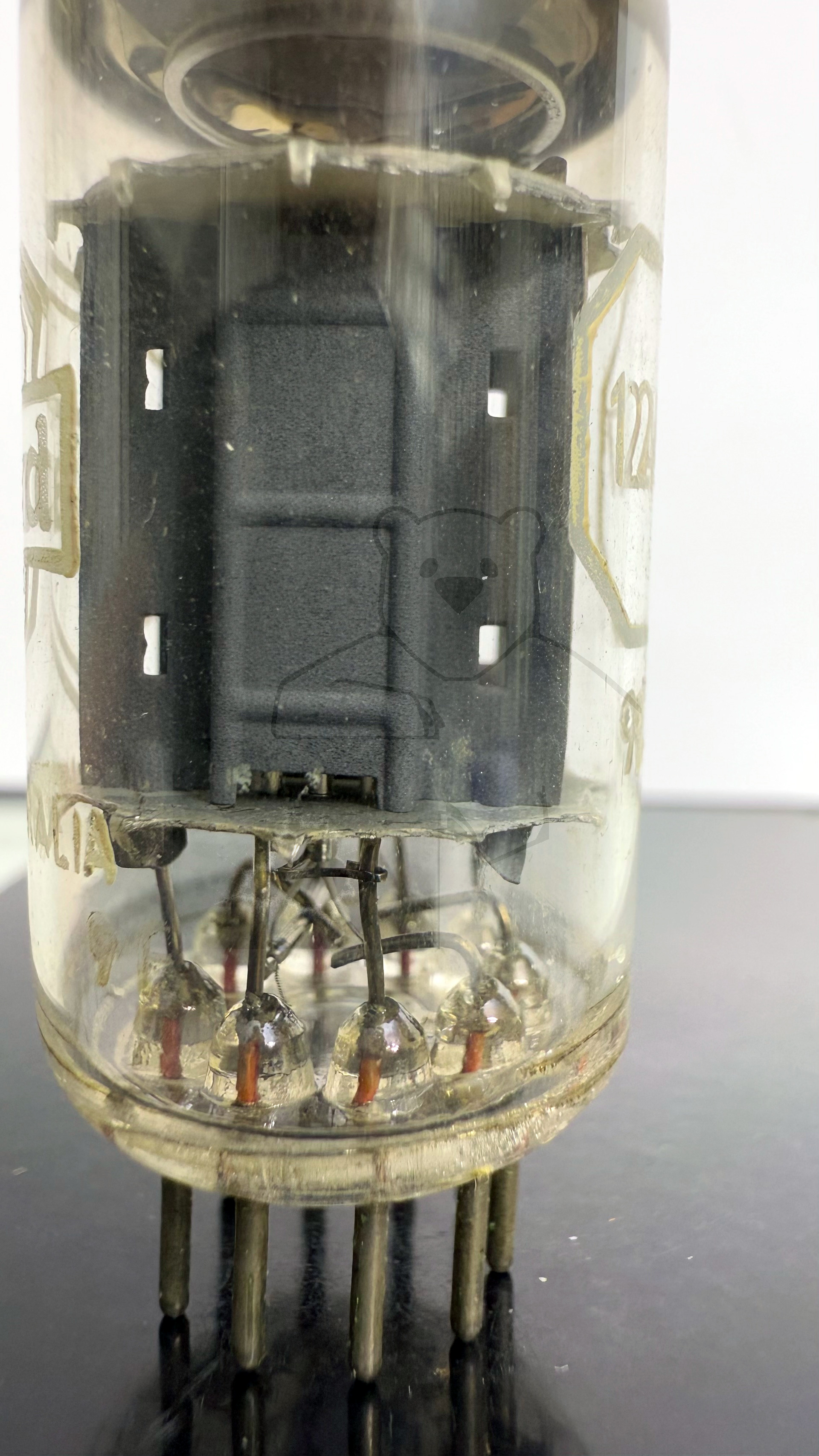

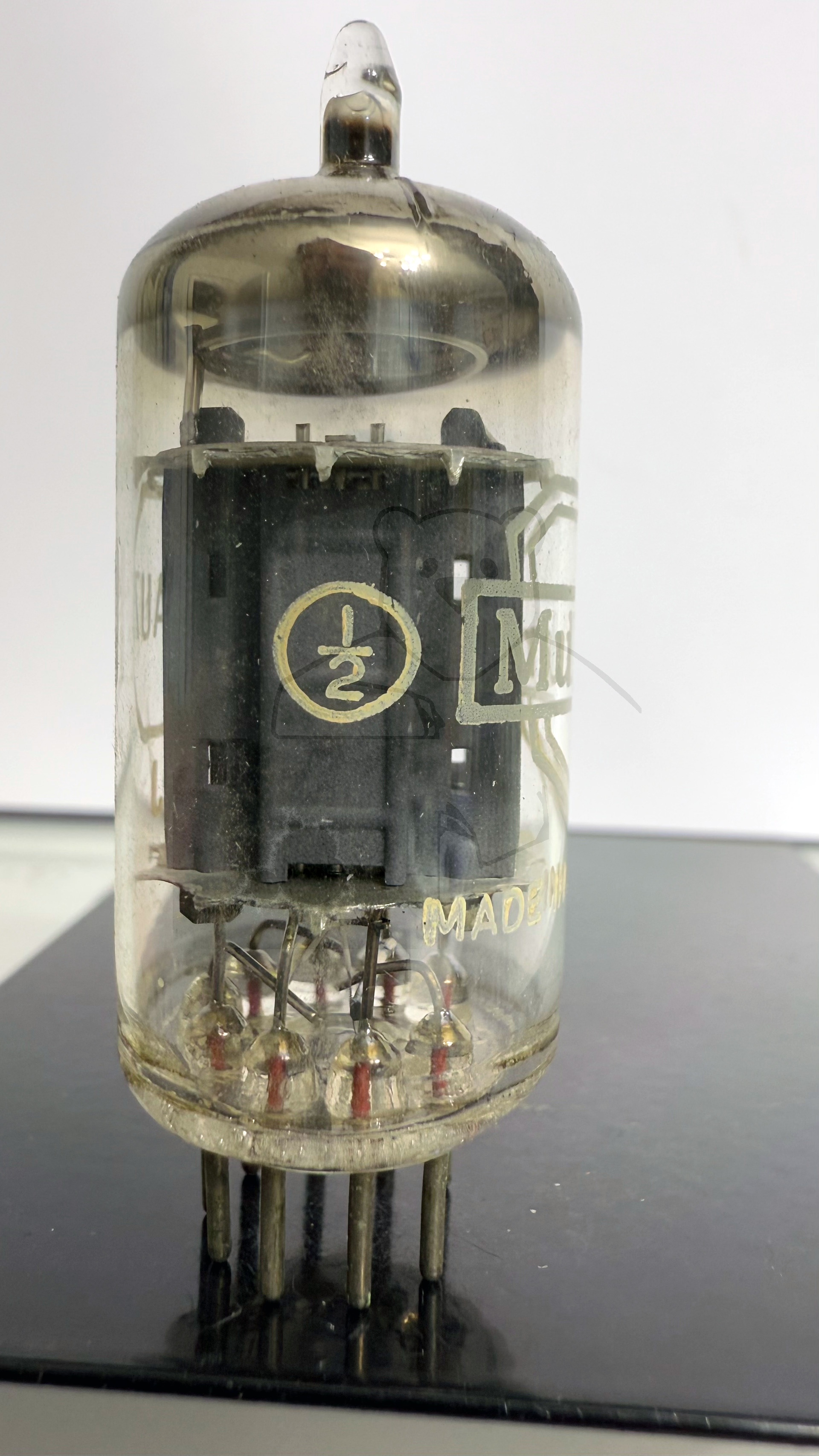

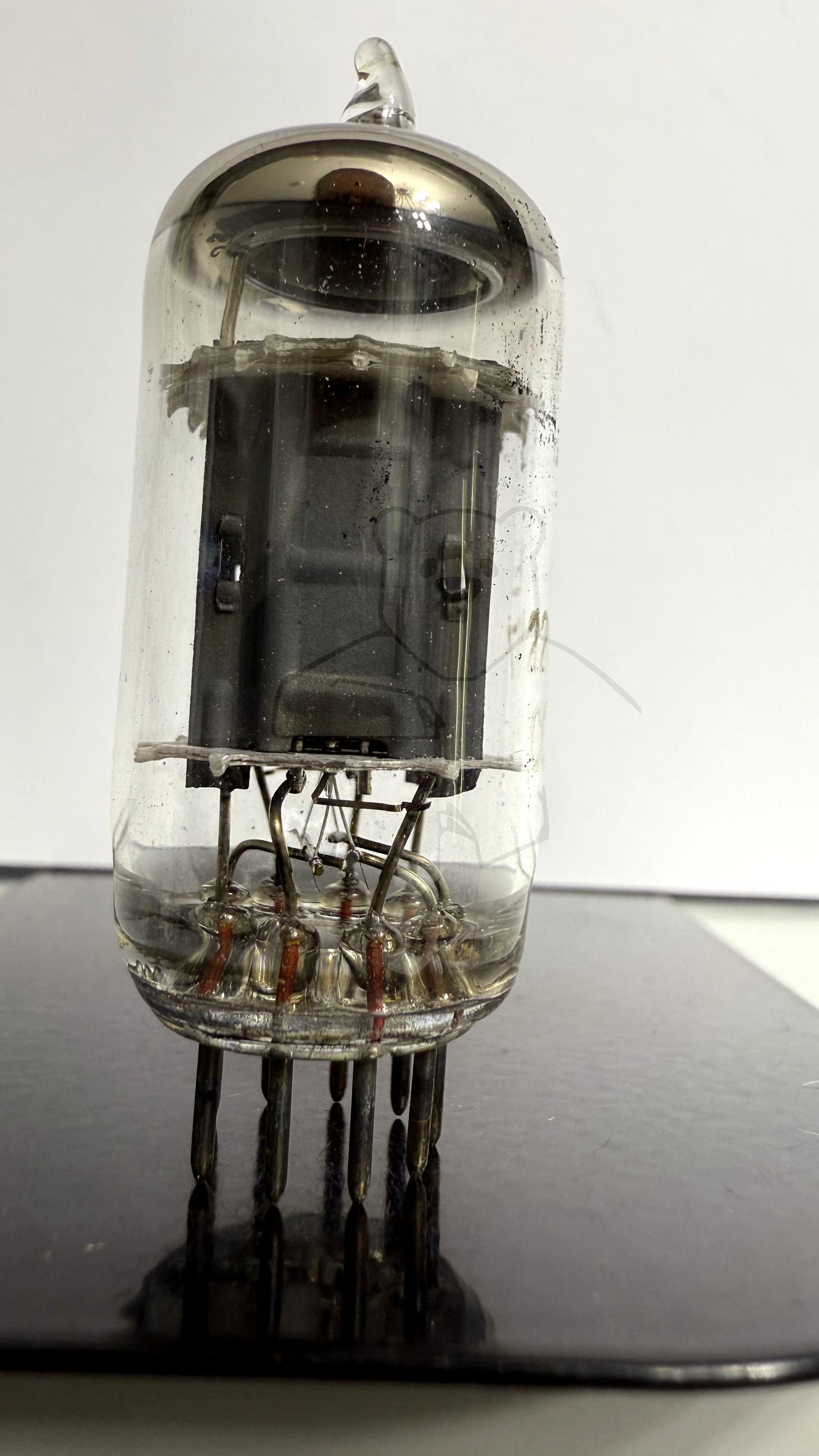

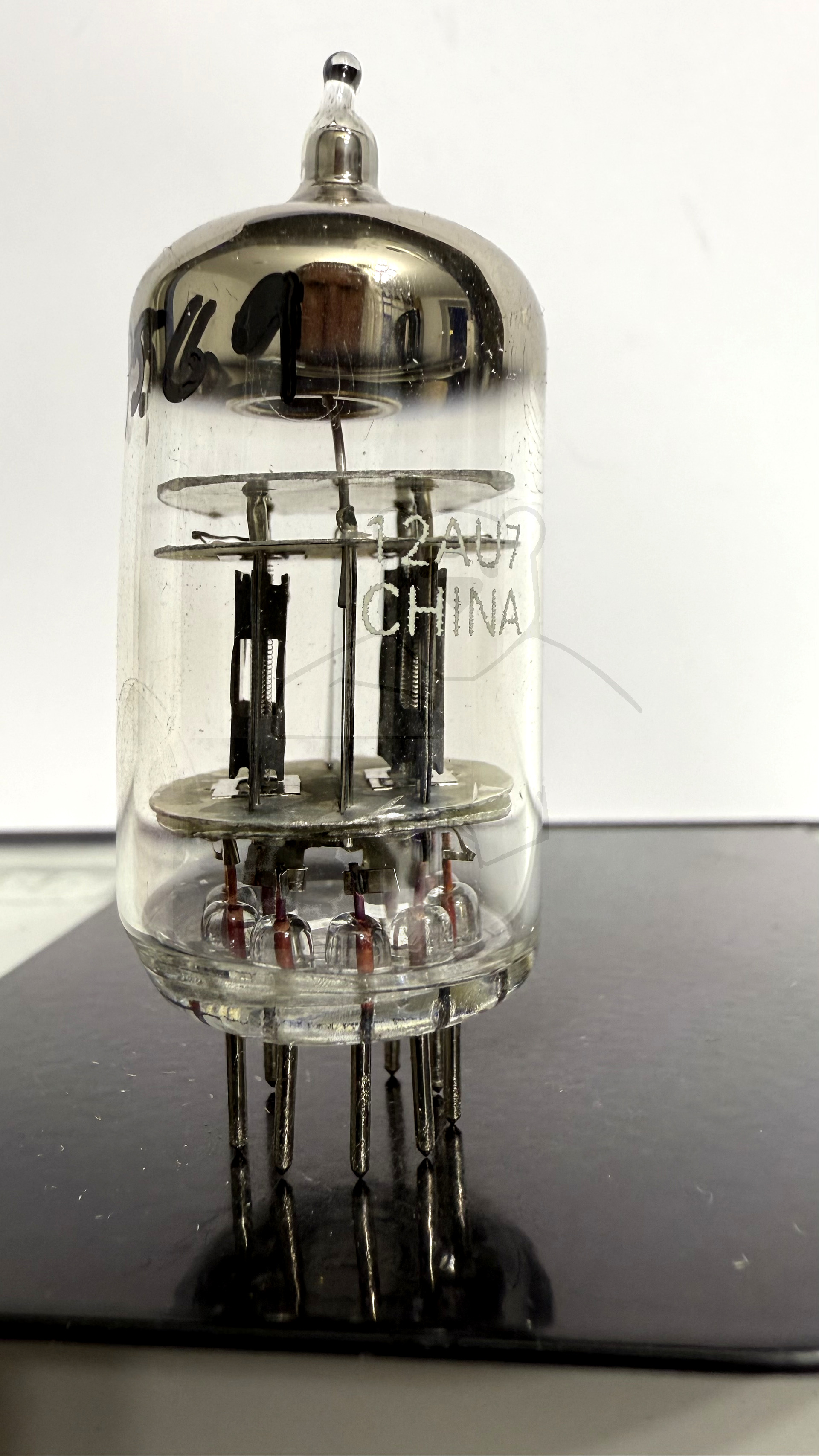

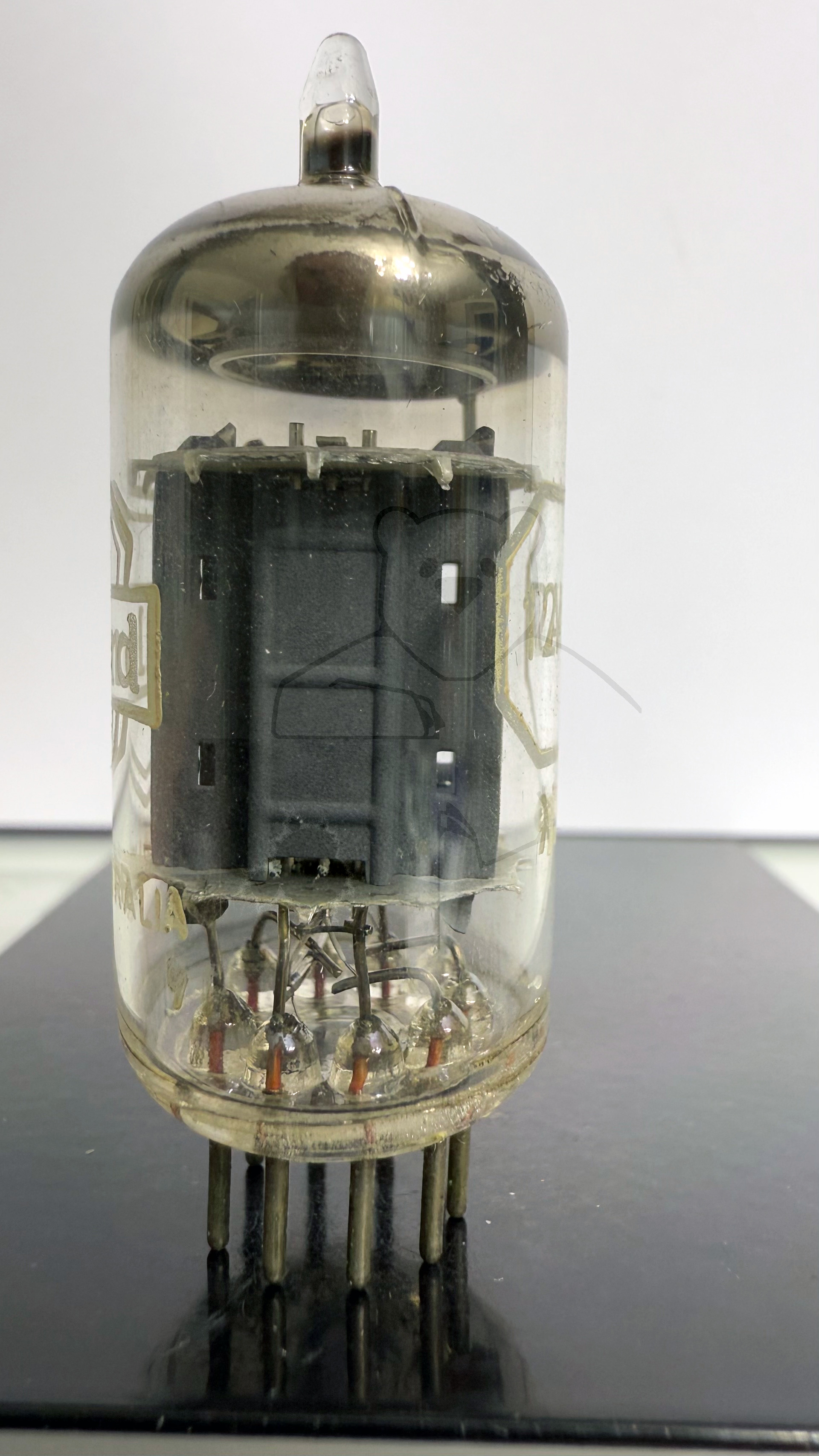

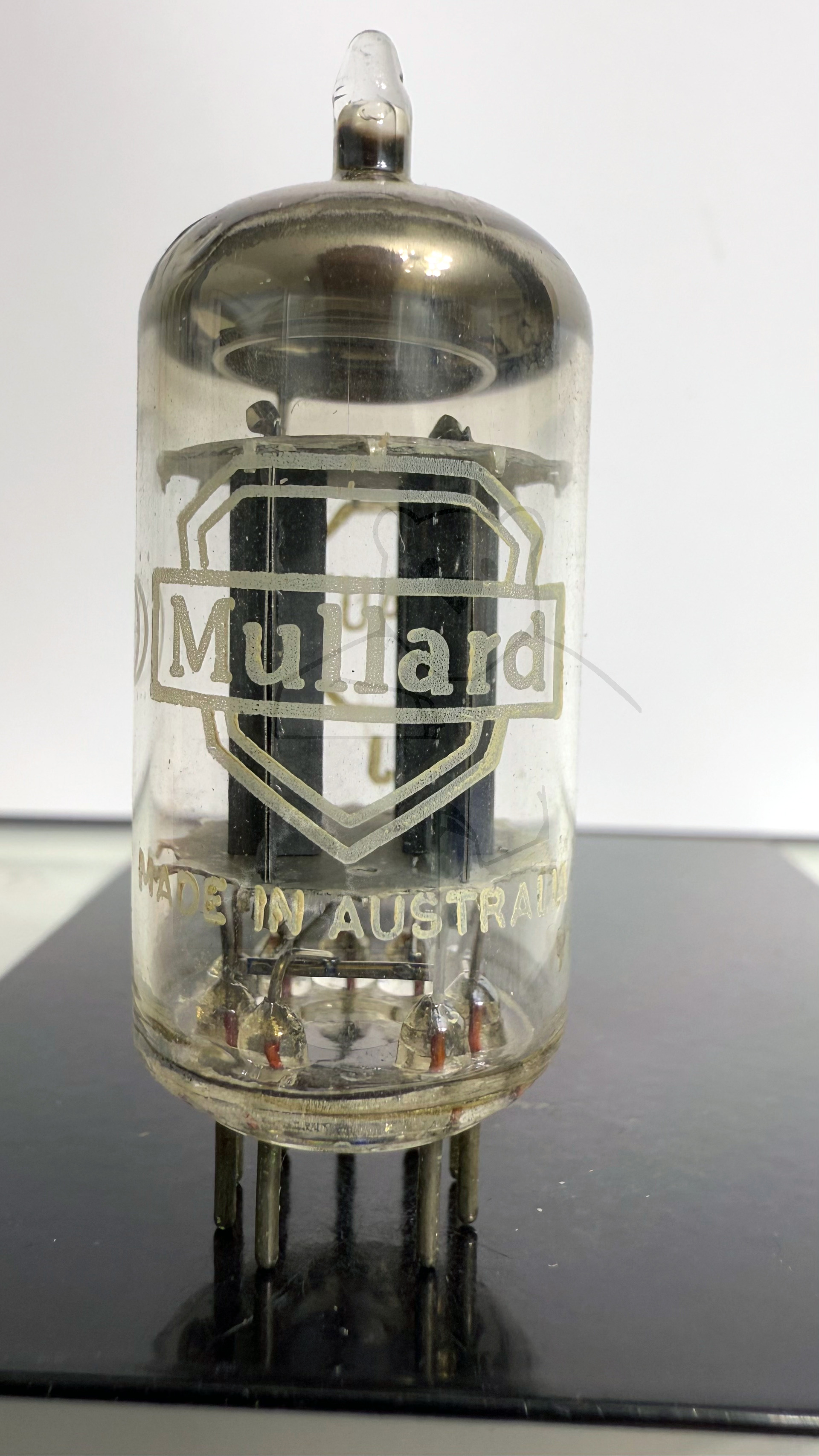

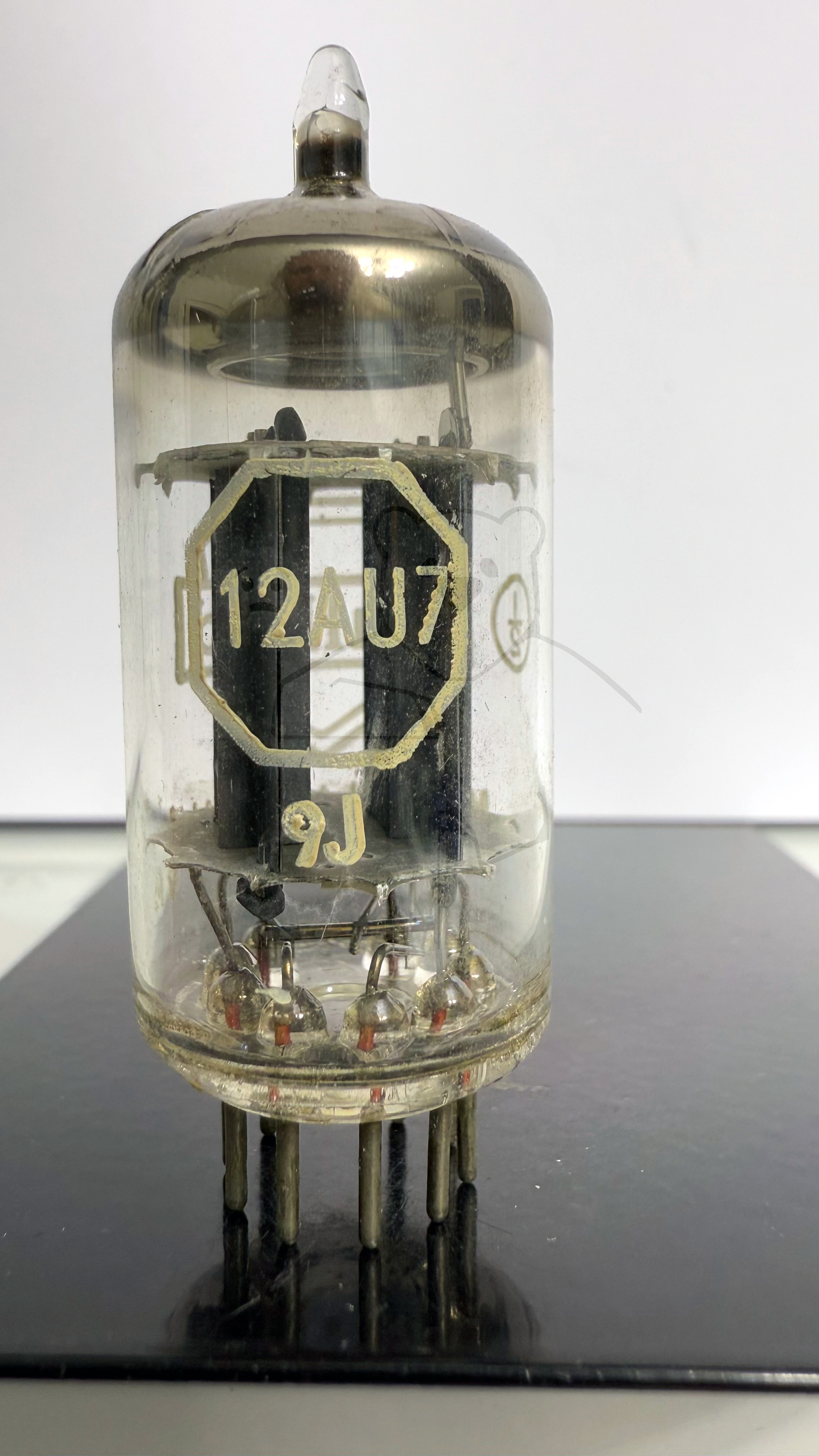

Daten und Bilder der Röhre: 12AU7

🔎 Beschreibung der Röhre: 12AU7

Name	12AU7
Vergleichsname	→ 12AU7A 13D8 → 3223 B749 CC82E → ECC82
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,3 oder 0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	19.03.2016 00:59:52

🔎 Beschreibung der Systeme für die Röhre: 12AU7

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 9	4, 5 - Mittelanzapfung auf Stift 9
Abschirmung
Funktion	→ Triode, Allgemein	→ Triode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

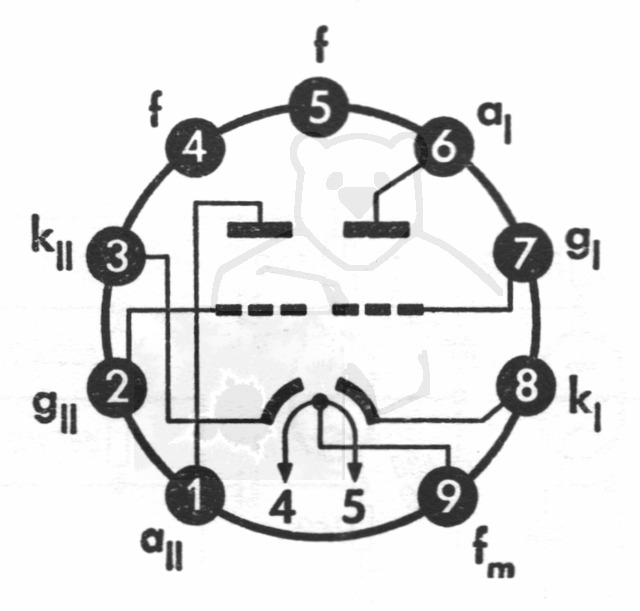

🔎 Sockelschaltung der 12AU7

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 12AU7
Datenblatt 12AU7 Brimar [www.tubedata.info].pdf (1473 kB)
Datenblatt 12AU7 General Electric.pdf (444 kB)
Datenblatt 12AU7 Marconi.pdf (69 kB)
Datenblatt 12AU7 Tung-Sol [www.tubedata.info].pdf (251 kB)
Datenblatt 12AU7A General Electric [www.tubedata.info].pdf (444 kB)
Datenblatt 12AU7A Mazda Belvu [www.tubedata.info].pdf (449 kB)
Datenblatt 12AU7A National.pdf (249 kB)
Datenblatt 12AU7A RCA [www.tubedata.info].pdf (253 kB)
Datenblatt 12AU7A Tung-Sol [www.tubedata.info].pdf (79 kB)
Datenblatt 12AU7WA Tung-Sol.pdf (336 kB)
Pruefkarte ECC82 12AU7 - Karte 1 - Funke W19 Roehrenpruefer.pdf (152 kB)
Pruefkarte ECC82 12AU7 - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte ECC82 12AU7 - Neuberger RPM370 Roehrenmessgeraet.pdf (220 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
