Daten und Bilder der Röhre: 6BC7

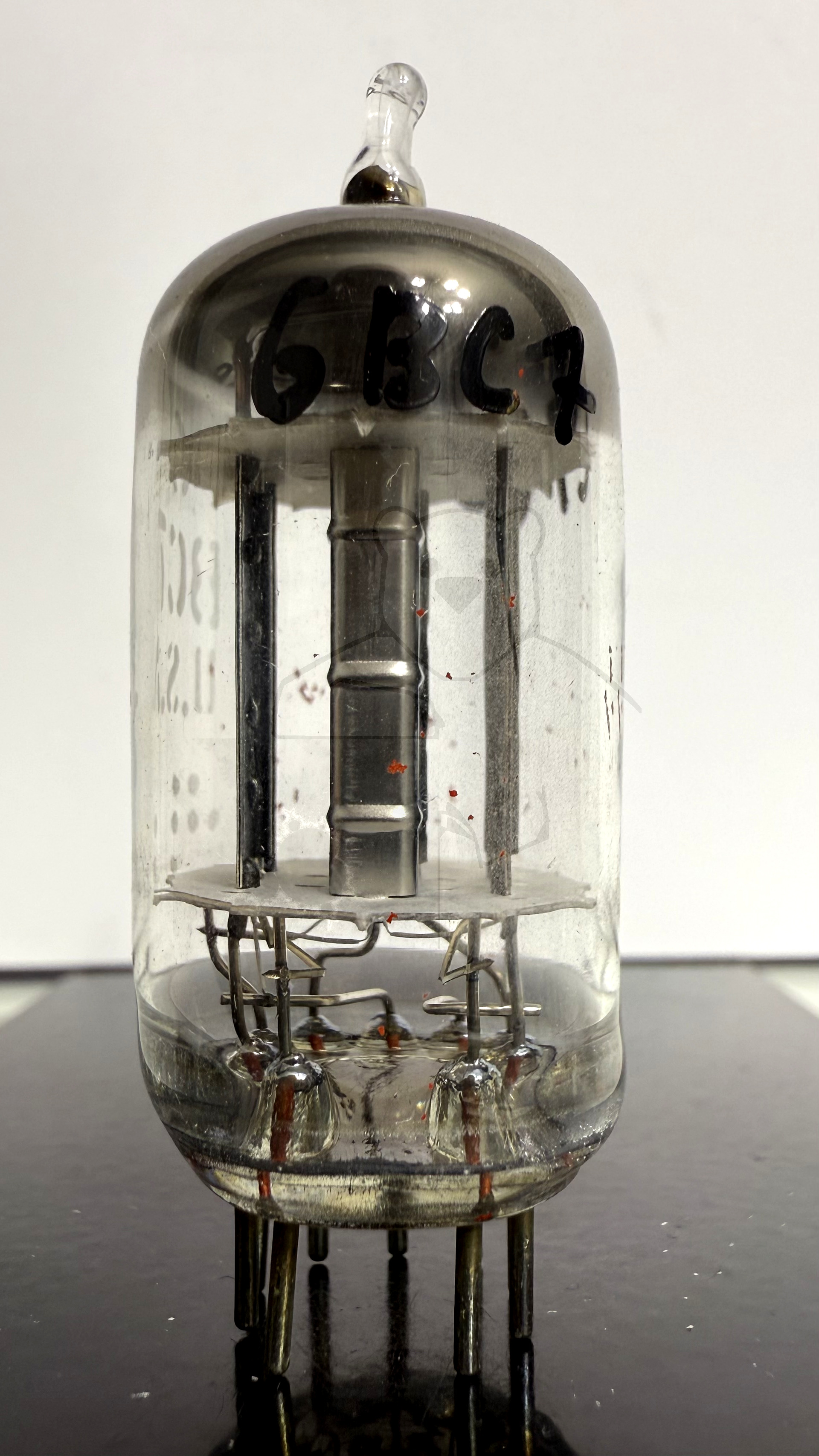

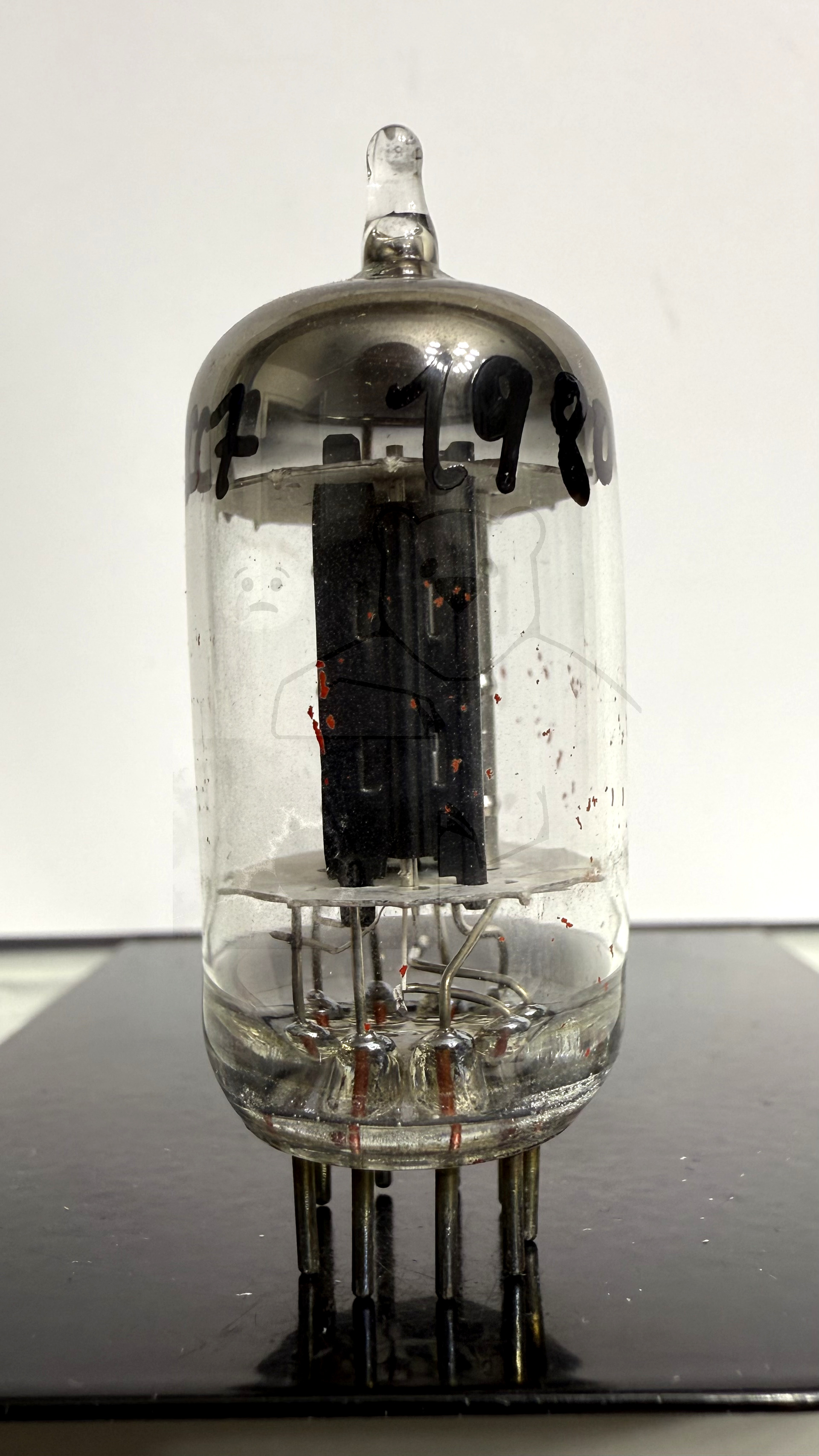

🔎 Beschreibung der Röhre: 6BC7 Inventarnummer: 01980

Name	→ 6BC7
Vergleichsname
Hersteller	→ Sylvania
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen	→ Aus der Saarbrücker Sammlung
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

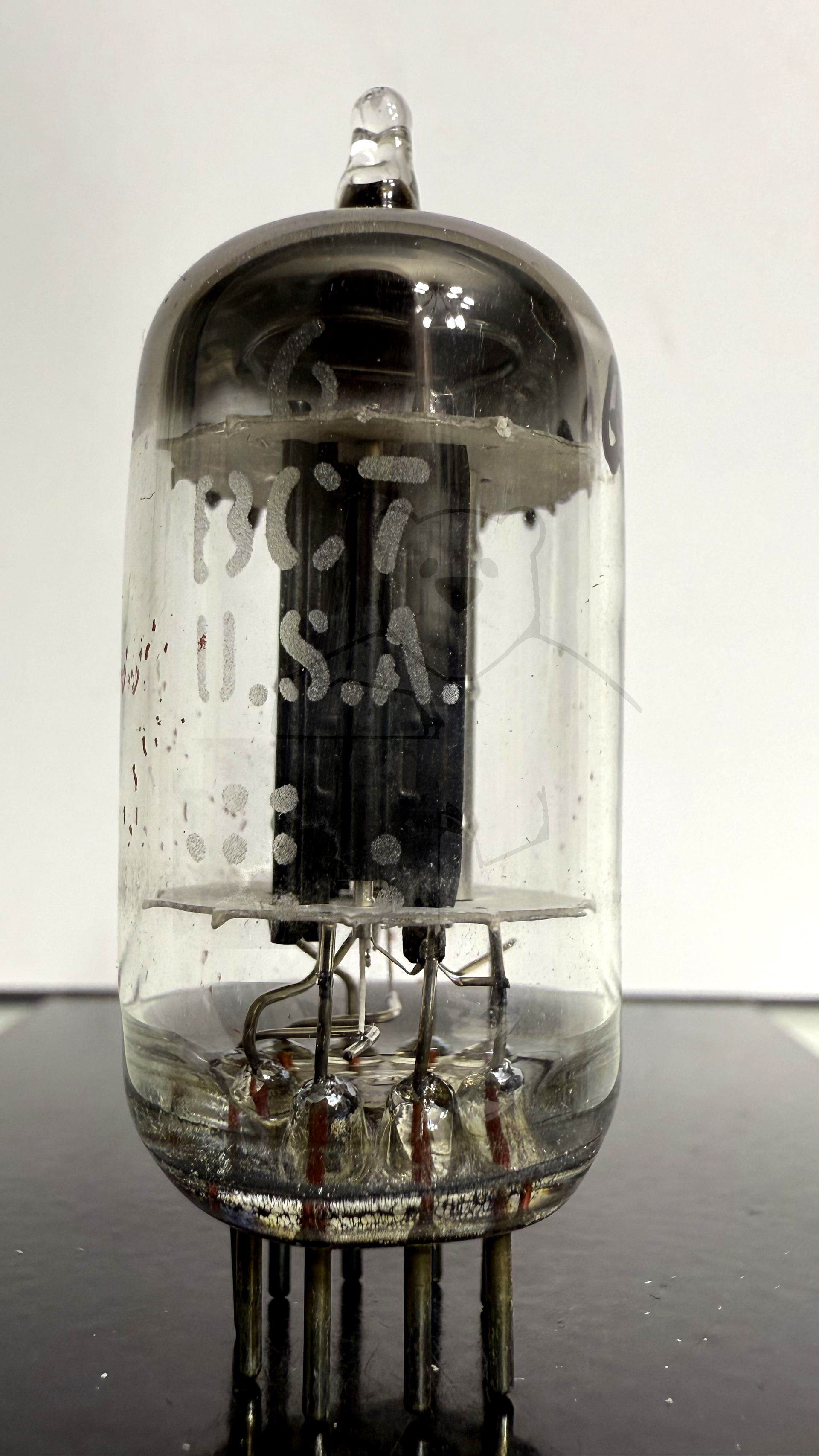

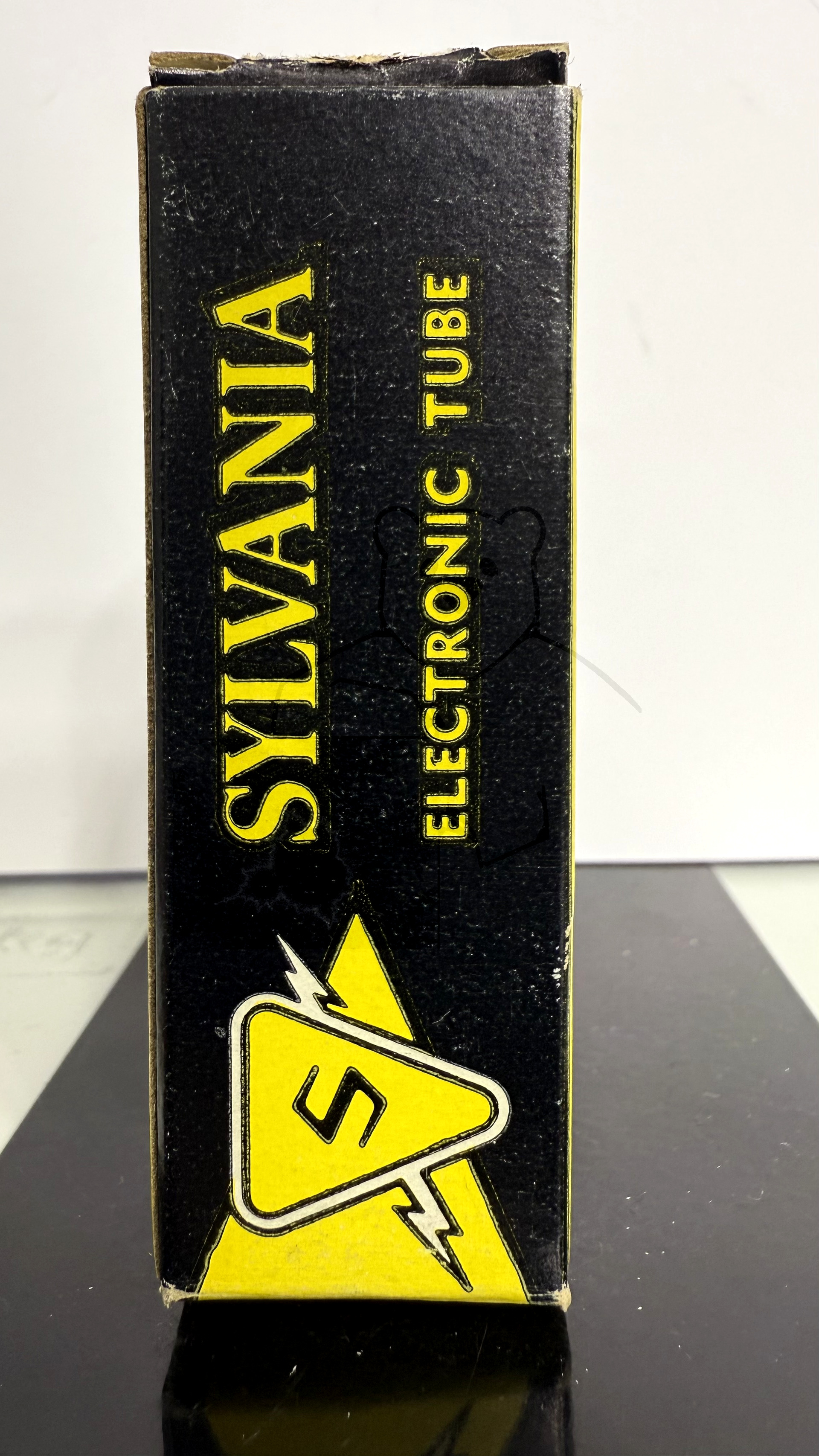

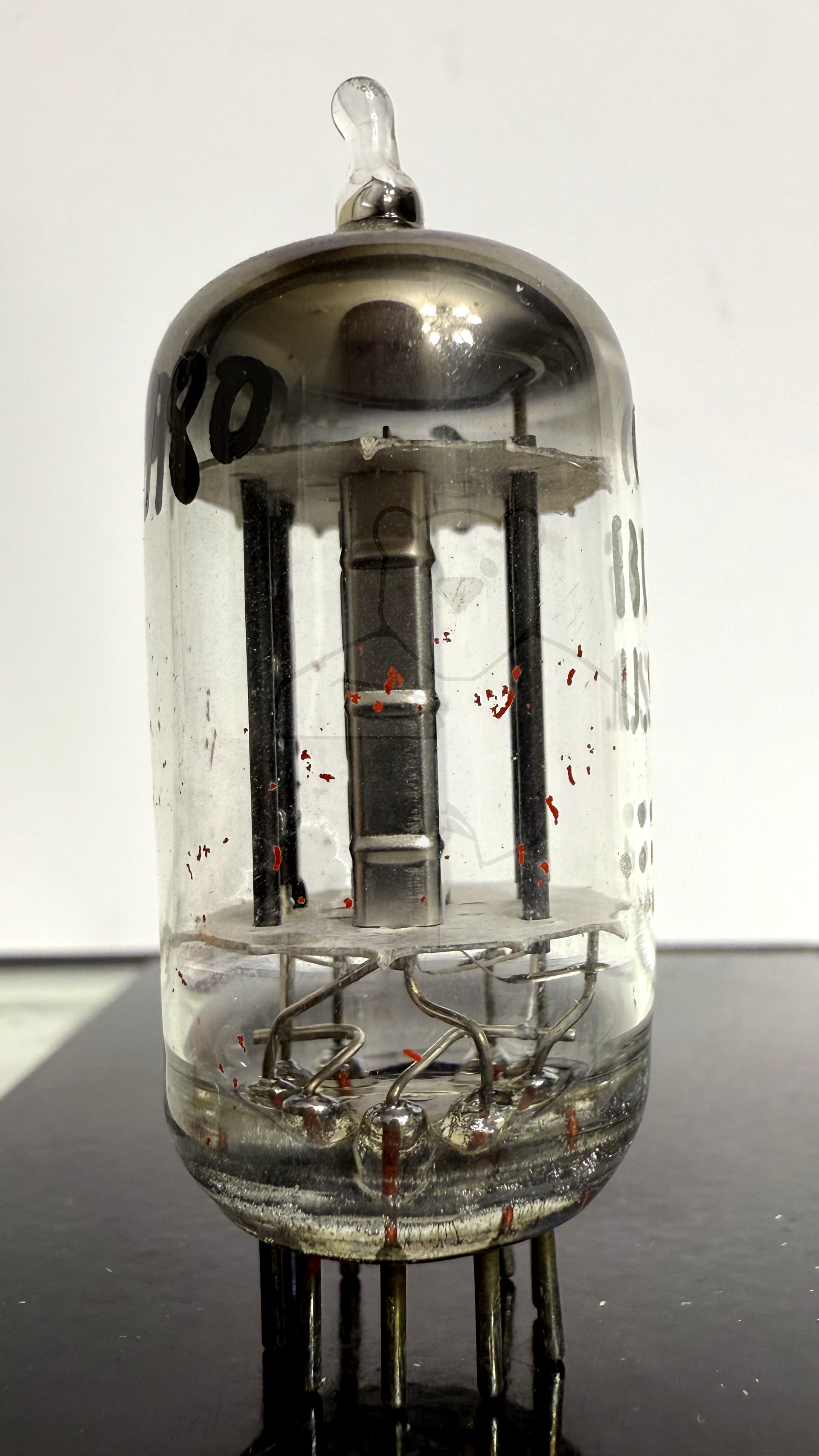

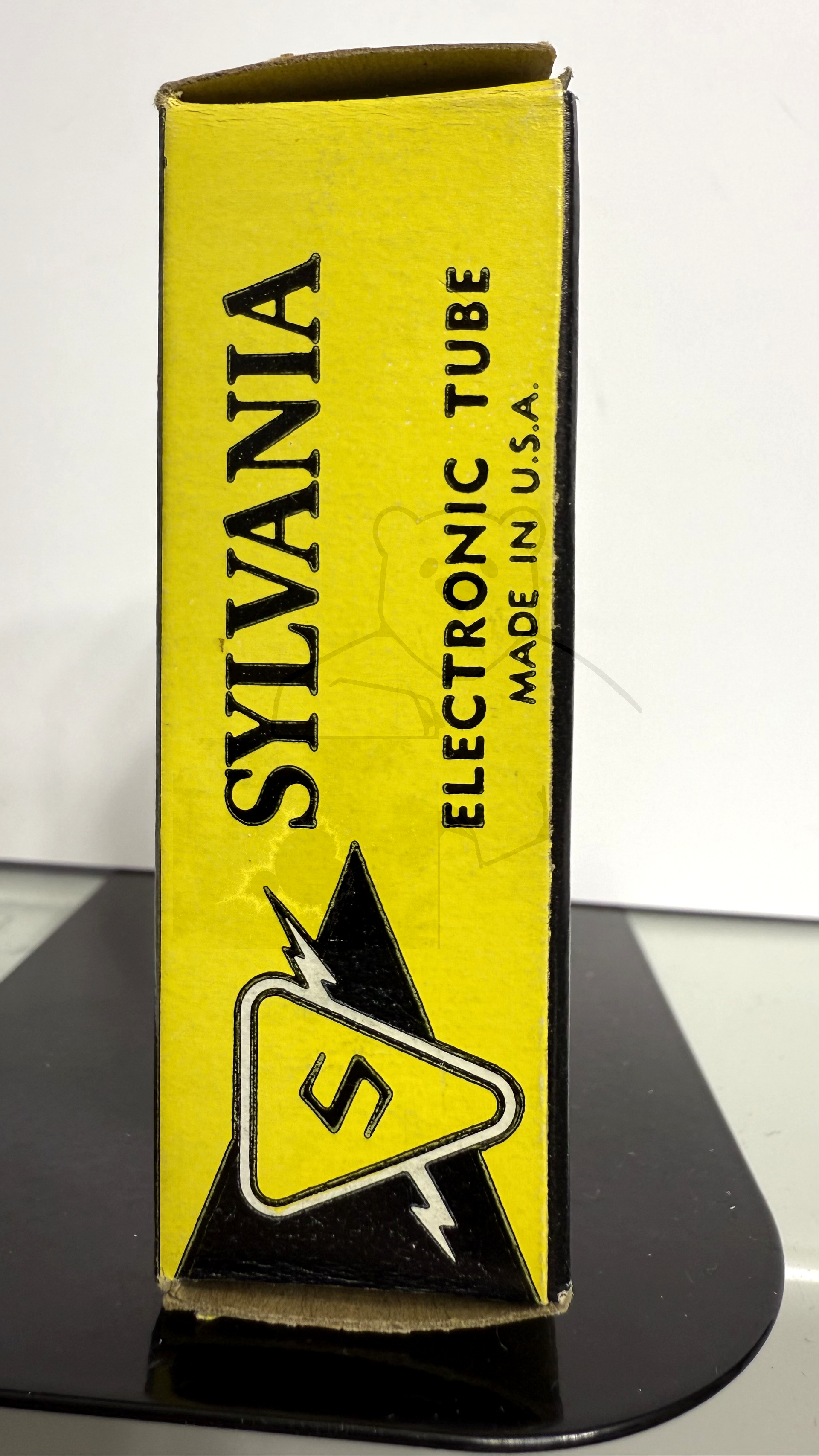

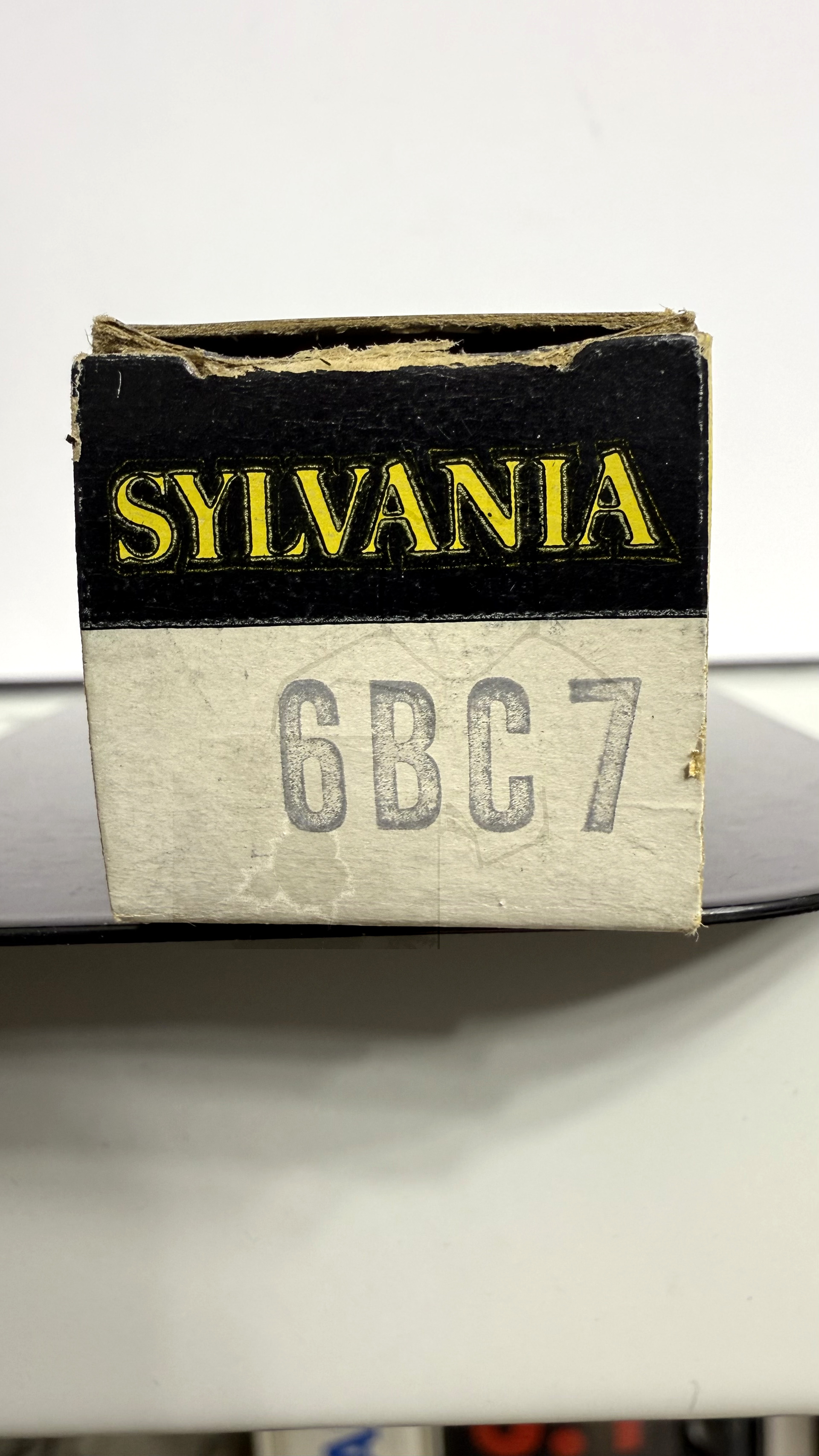

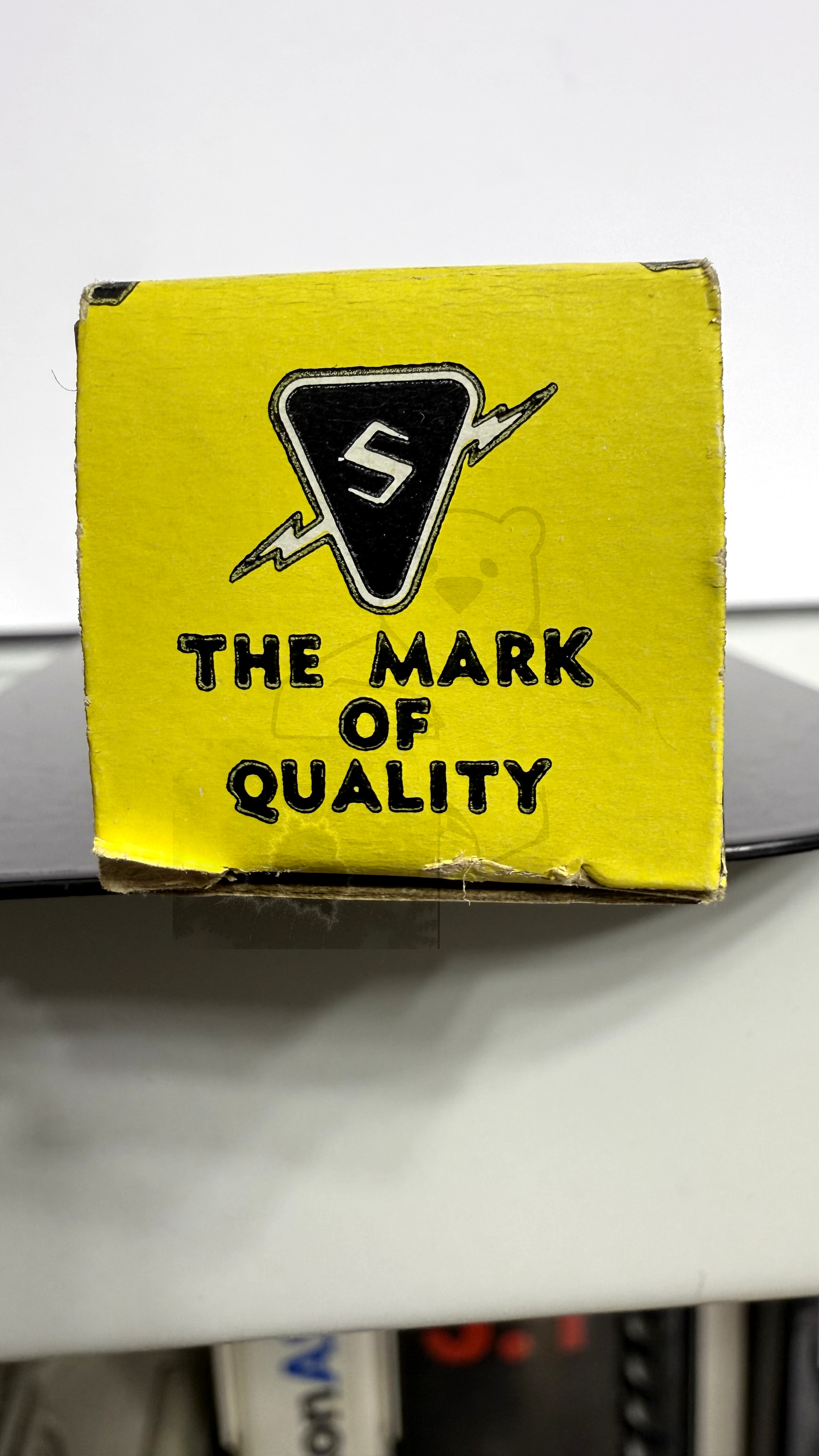

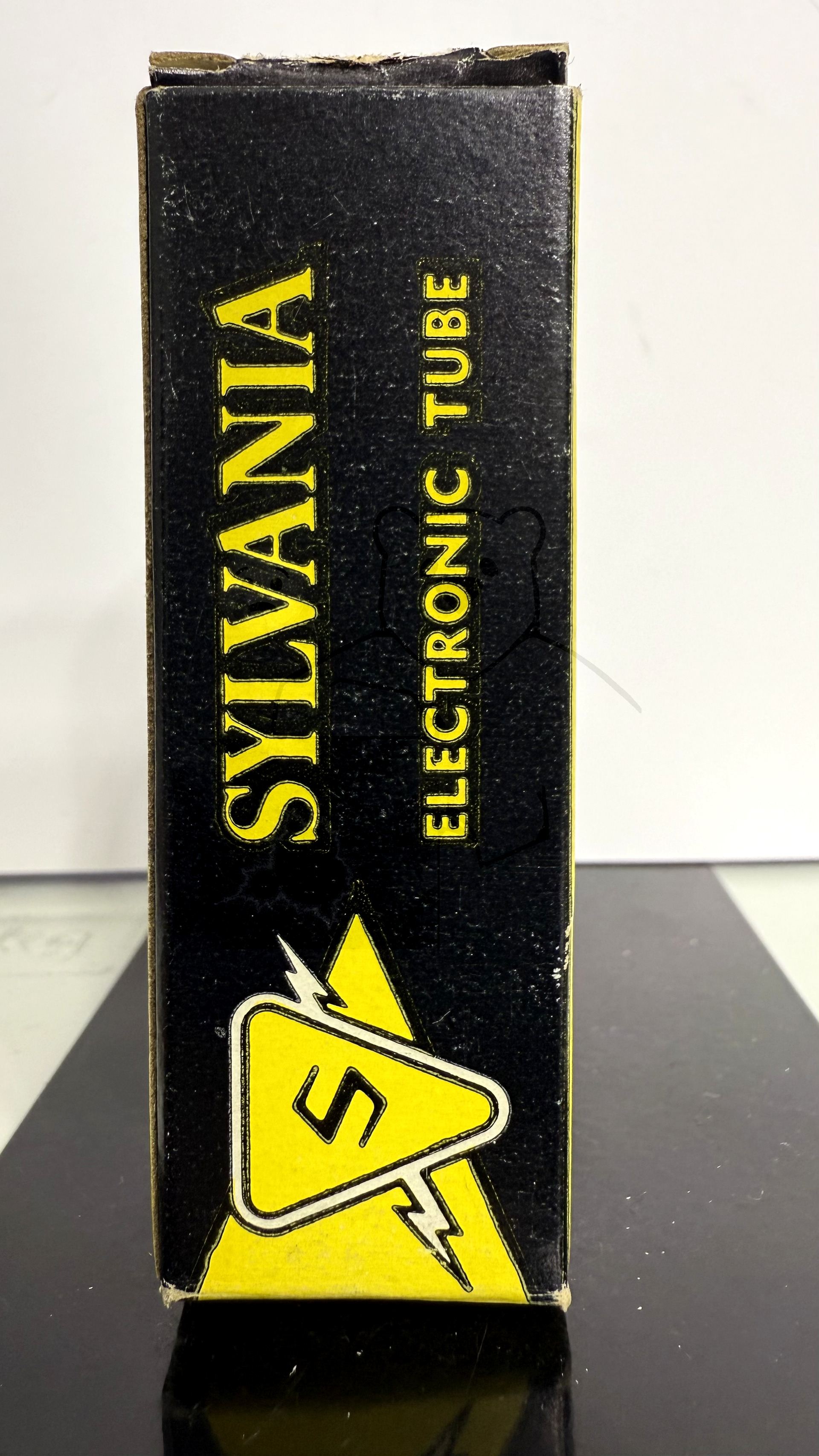

Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S19

🔎 Beschreibung der Systeme für die Röhre: 6BC7

	System 1	System 2	System 3
Kathode	9	7	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8	6	2
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5	4, 5
Abschirmung	3	8	8
Funktion	→ Demodulator	→ Demodulator	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

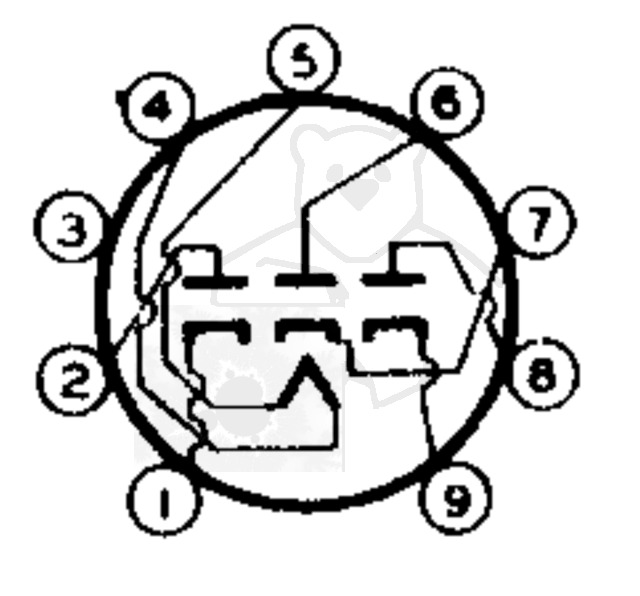

🔎 Sockelschaltung der 6BC7

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6BC7
Datenblatt 6BC7 RCA [www.tubedata.info].pdf (72 kB)
Datenblatt 6BC7 Sylvania.pdf (151 kB)
Datenblatt 6BC7 Tung-Sol [www.tubedata.info].pdf (48 kB)
Pruefkarte 6BC7 Karte 1 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (269 kB)
Pruefkarte 6BC7 Karte 2 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (296 kB)
Pruefkarte 6BC7 Karte 3 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (273 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
