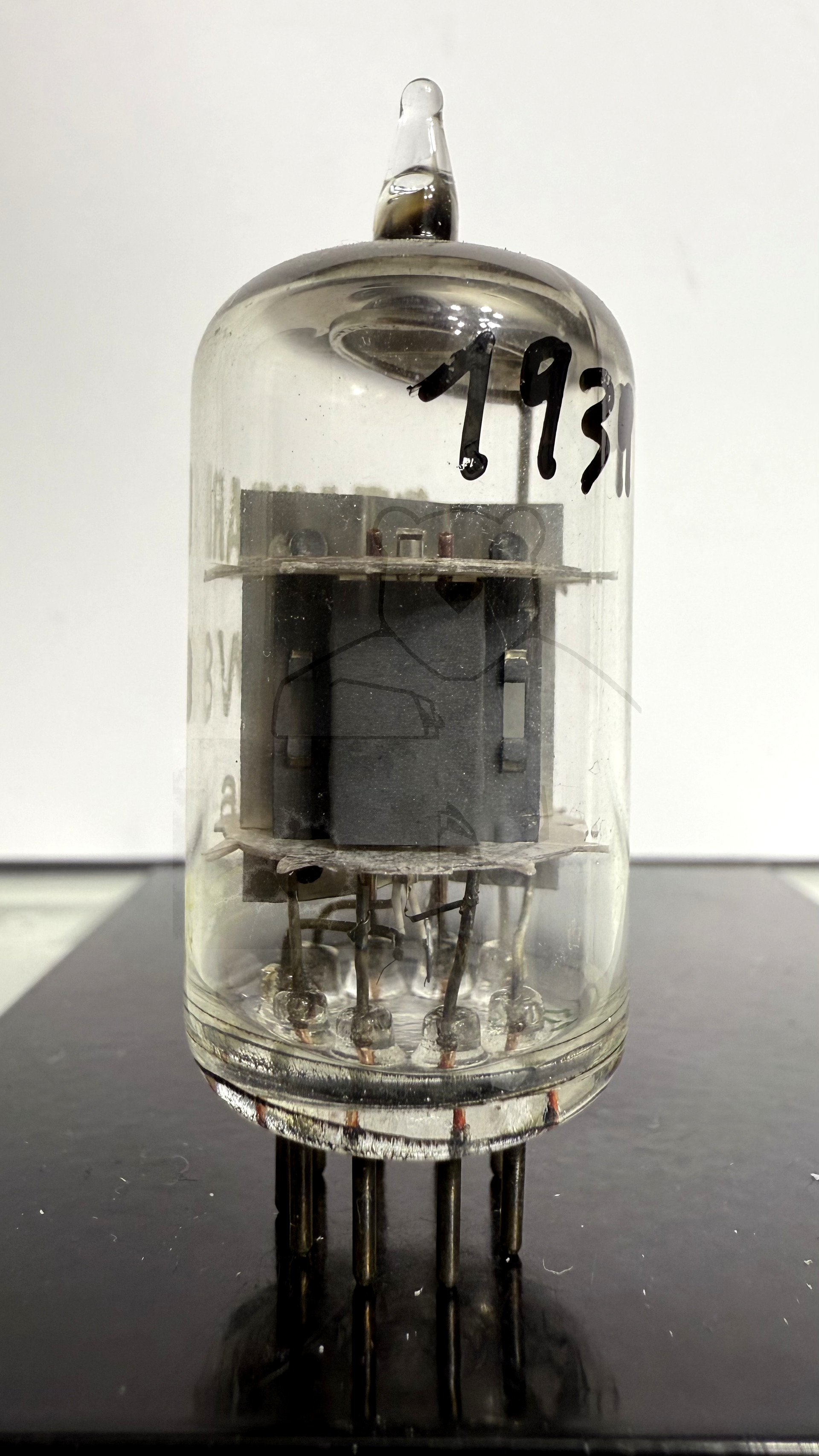

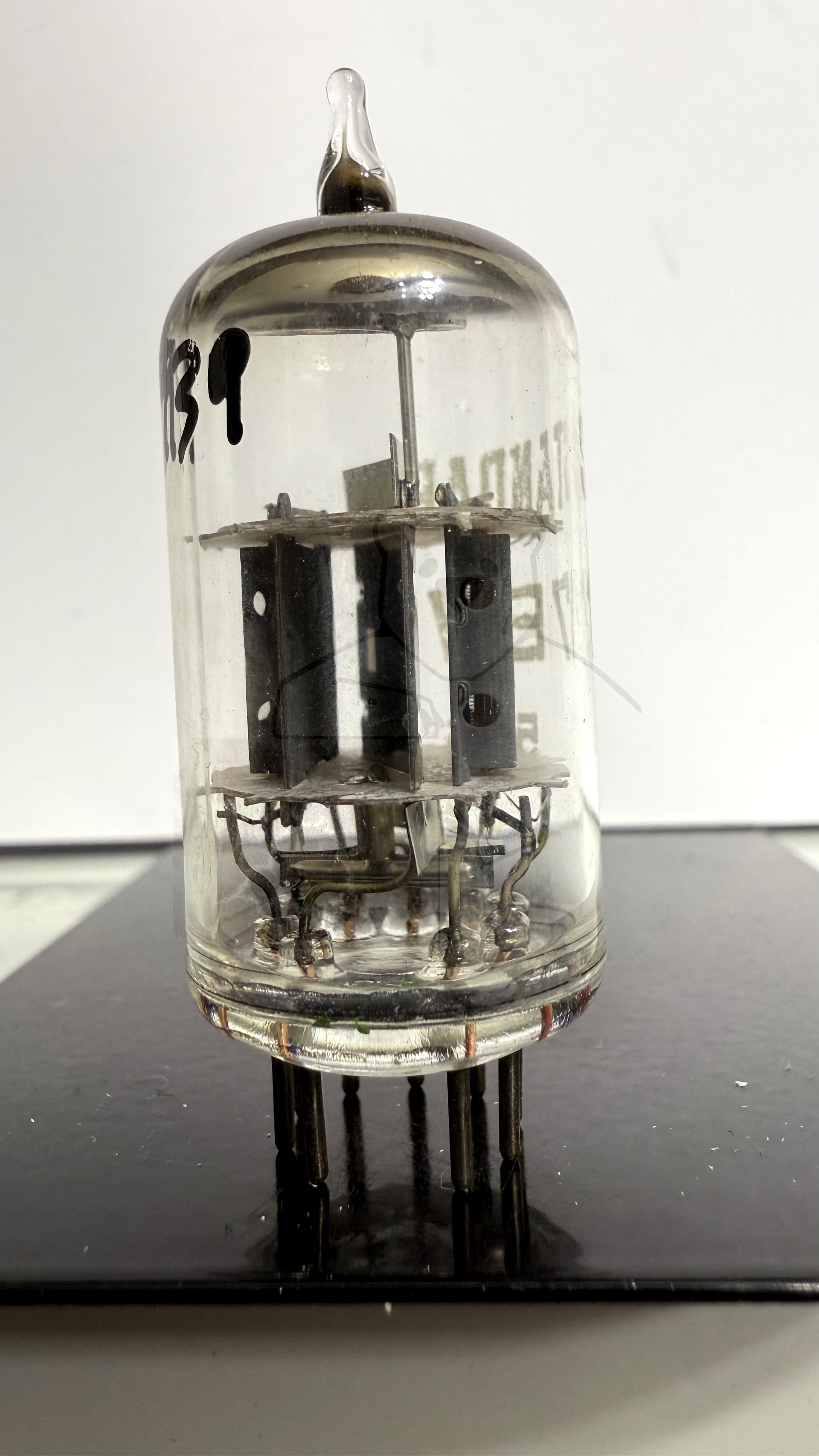

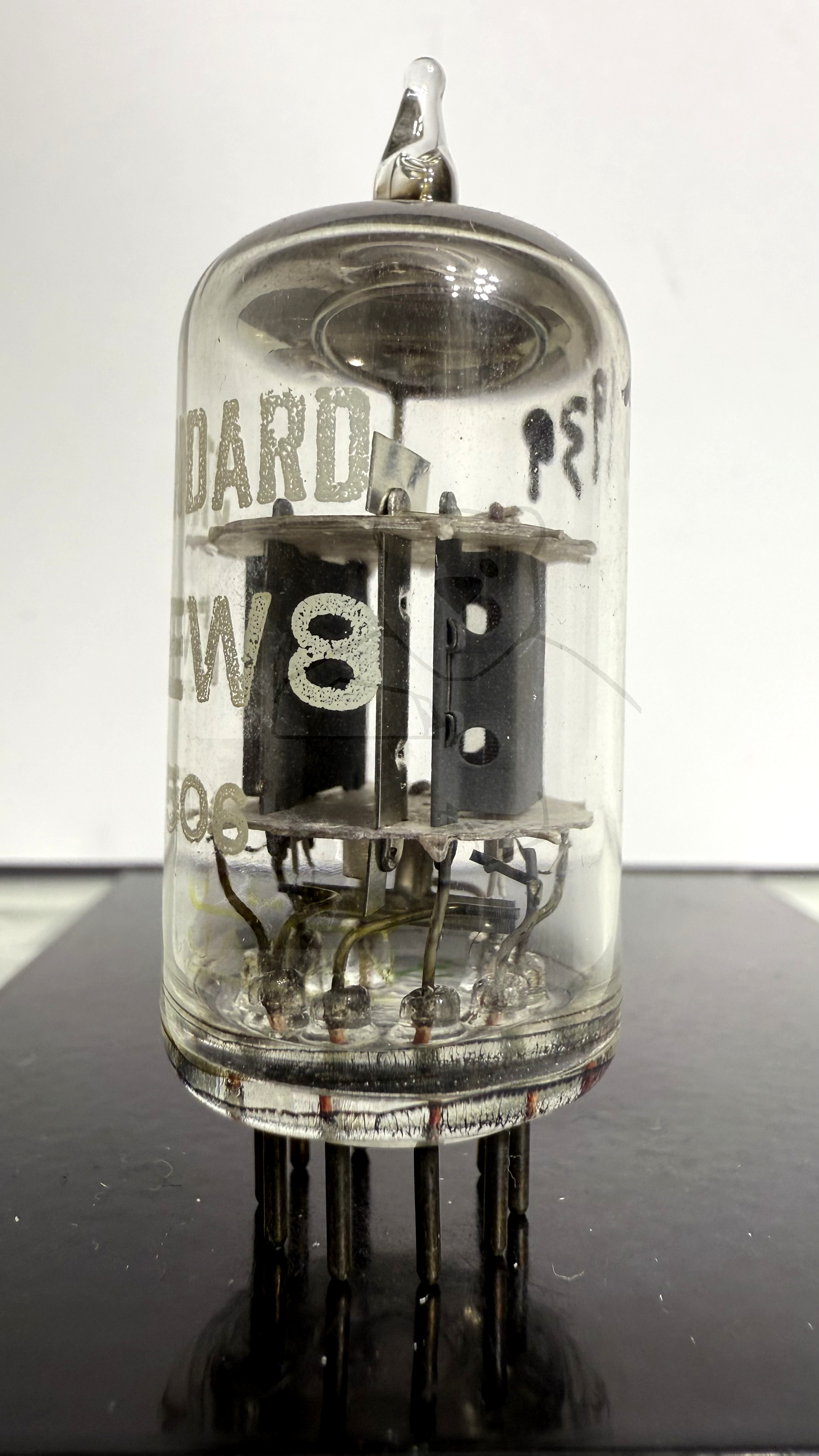

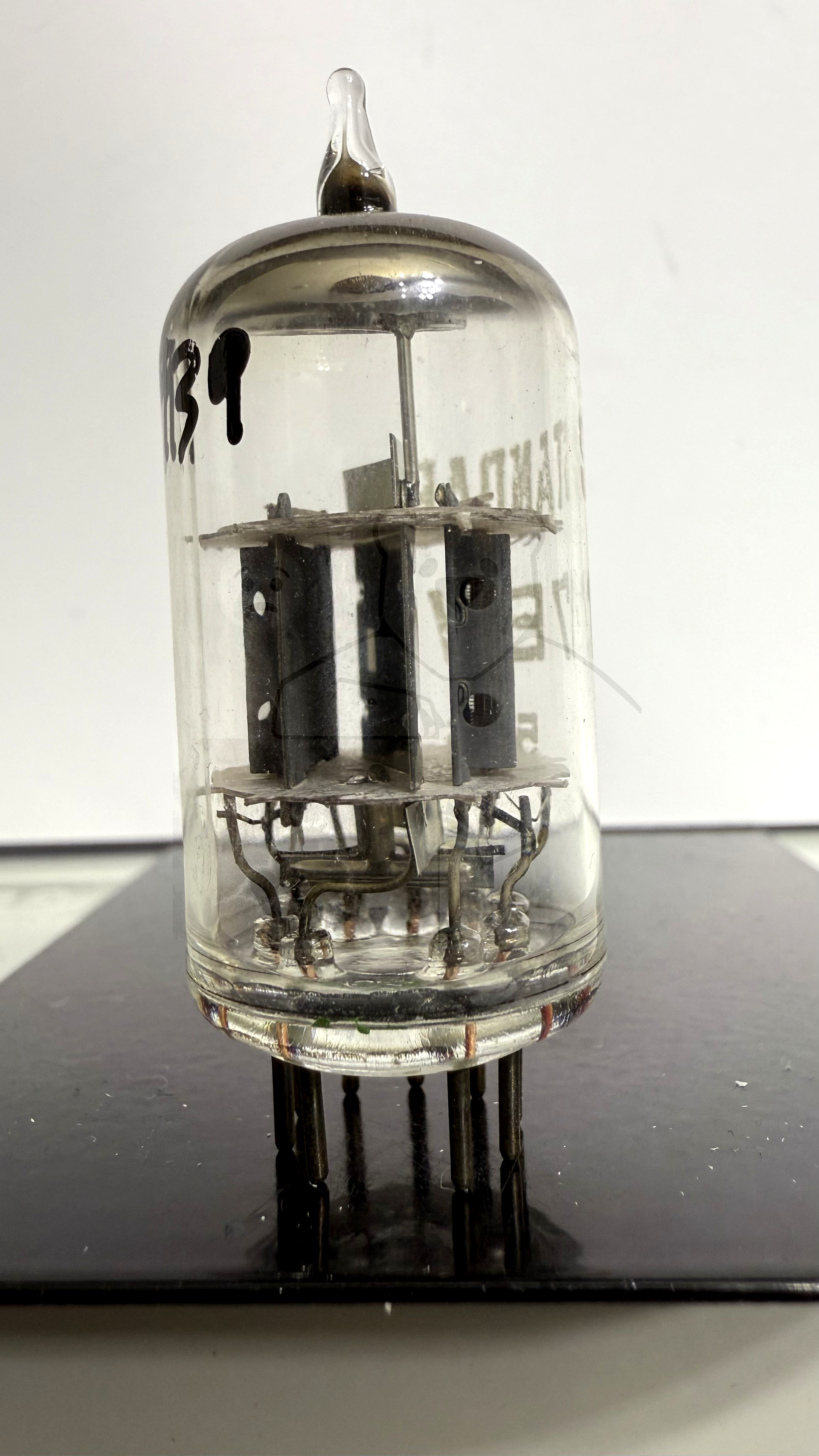

Daten und Bilder der Röhre: 17EW8

🔎 Beschreibung der Röhre: 17EW8 Inventarnummer: 01939

Name	→ 17EW8
Vergleichsname	→ 18AQ8 HCC85
Hersteller	→ Standard Brand (Wiederverkaeufer)
Heizspannung (Volt)	17,5
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp	Ist identisch mit der → 18AQ8
Informationen	→ Aus der Saarbrücker Sammlung

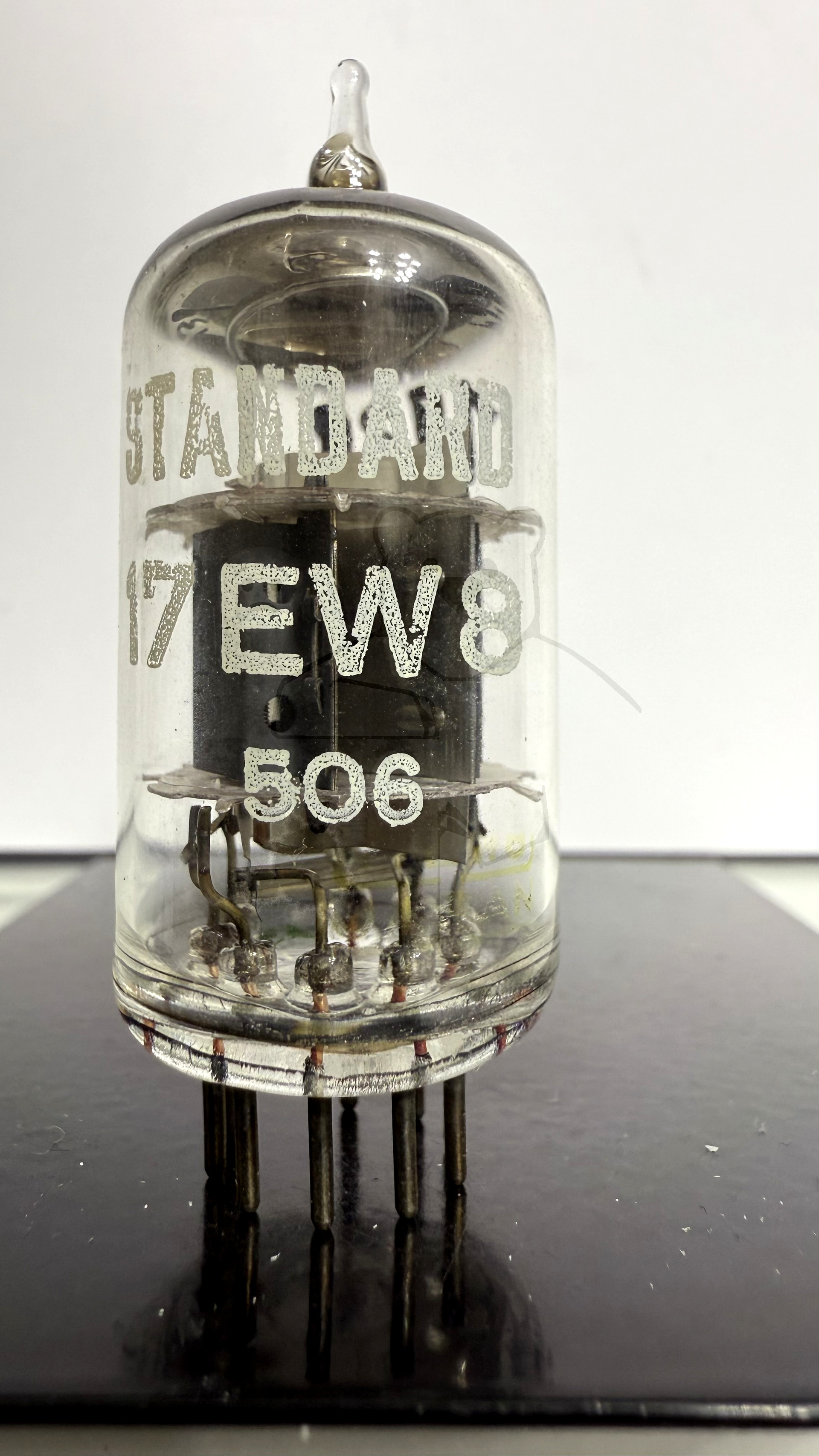

Kenn Nummer	506
Ätz- Produktionscode
Serien Nummer

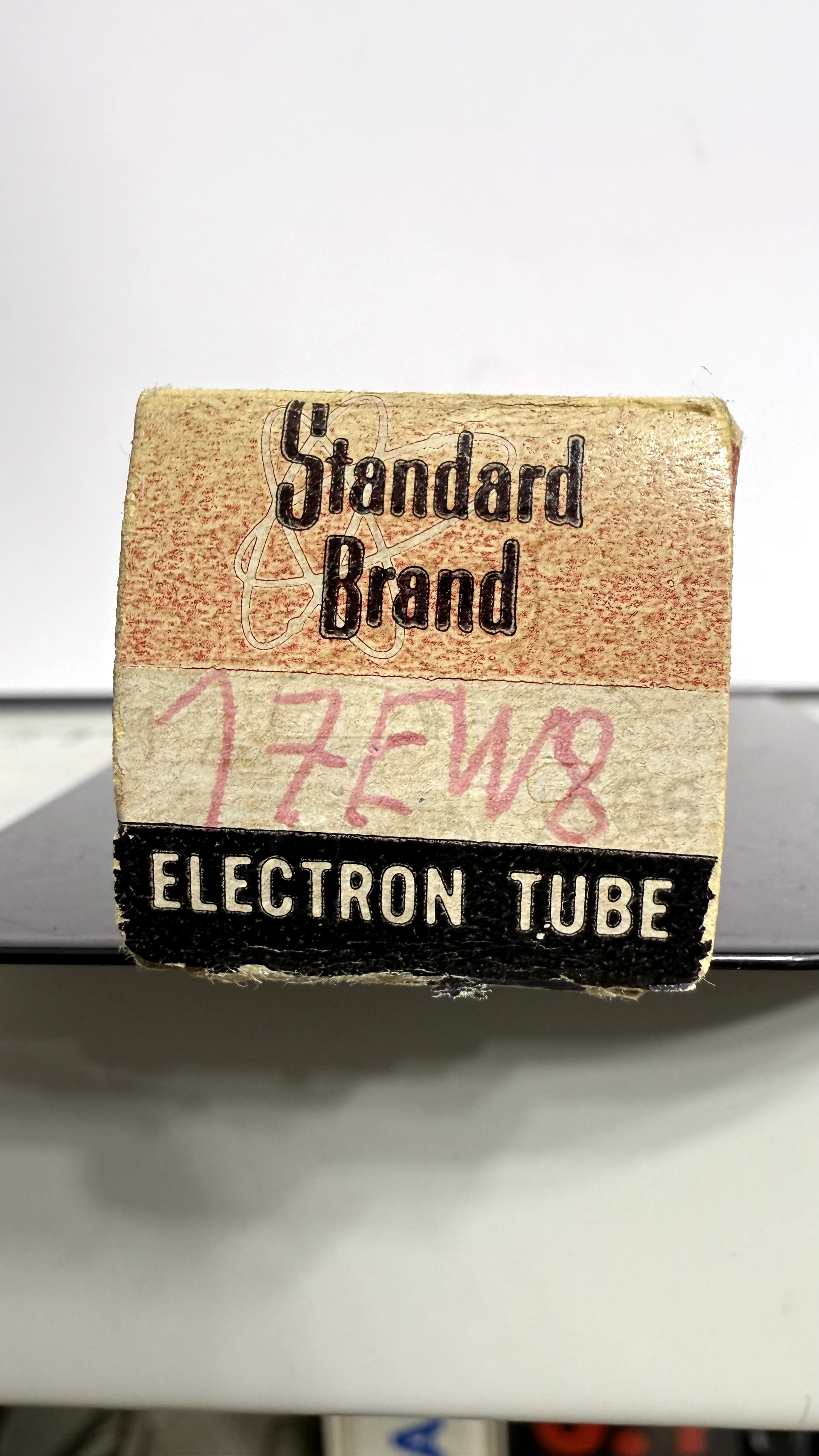

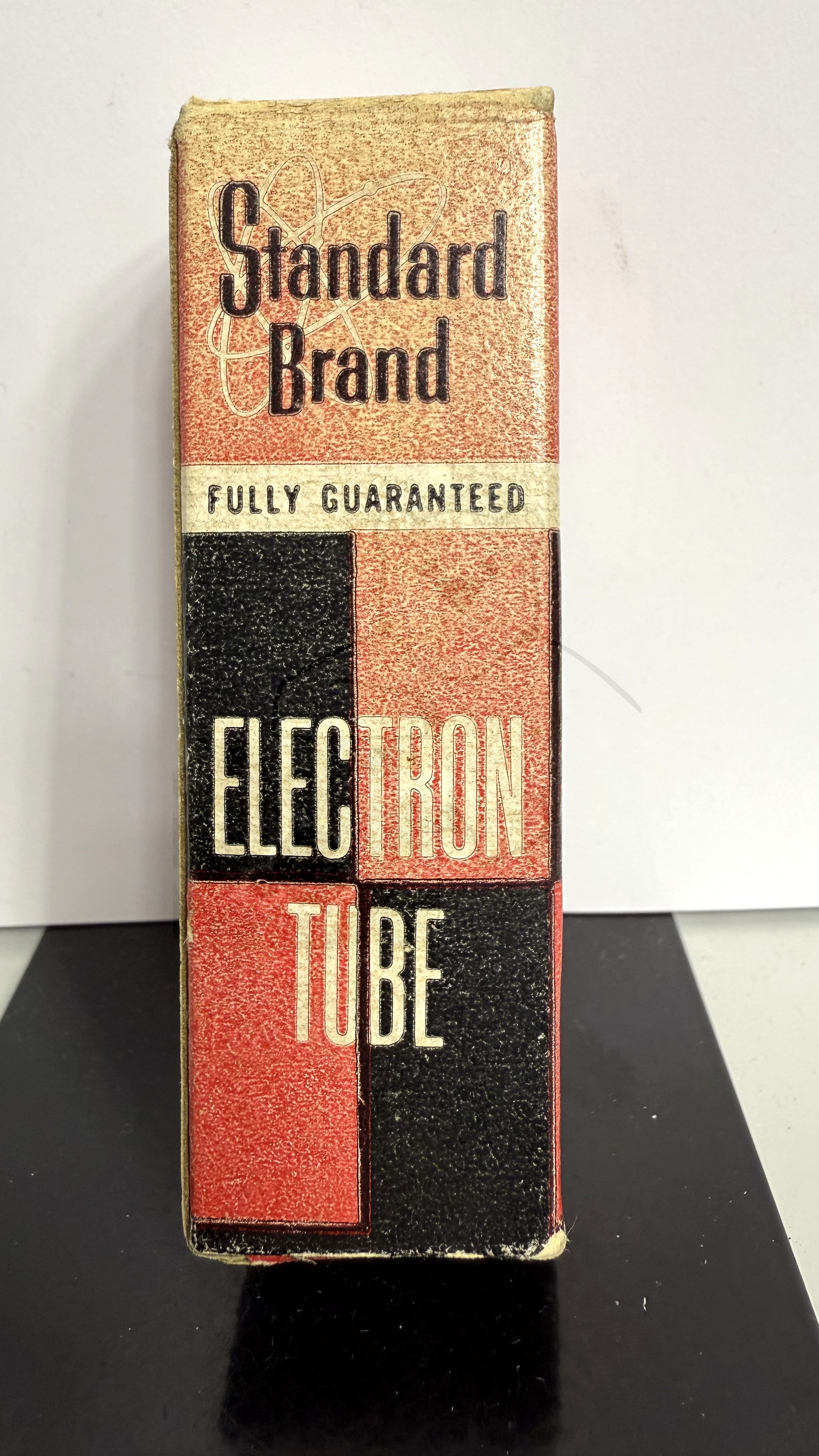

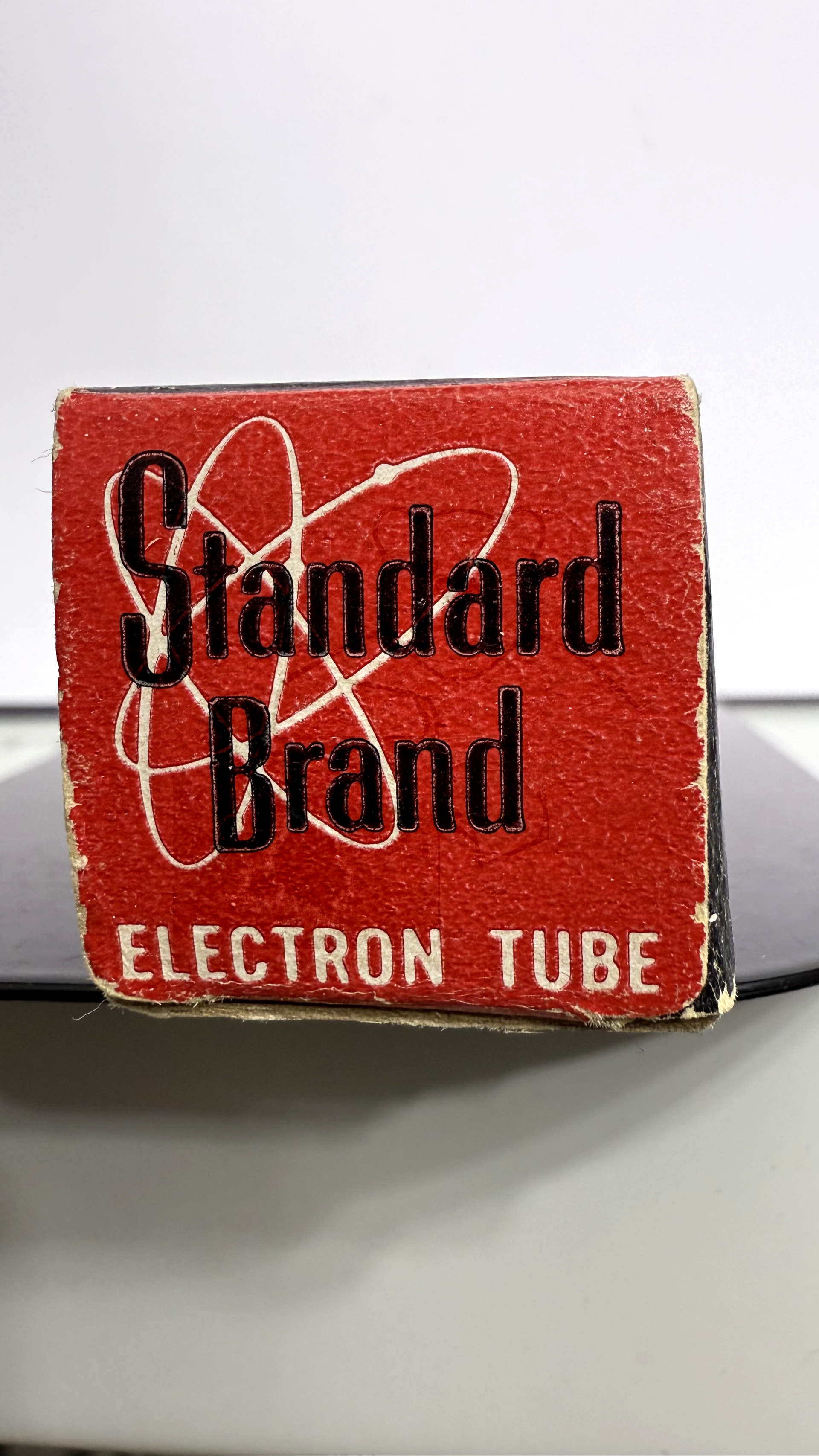

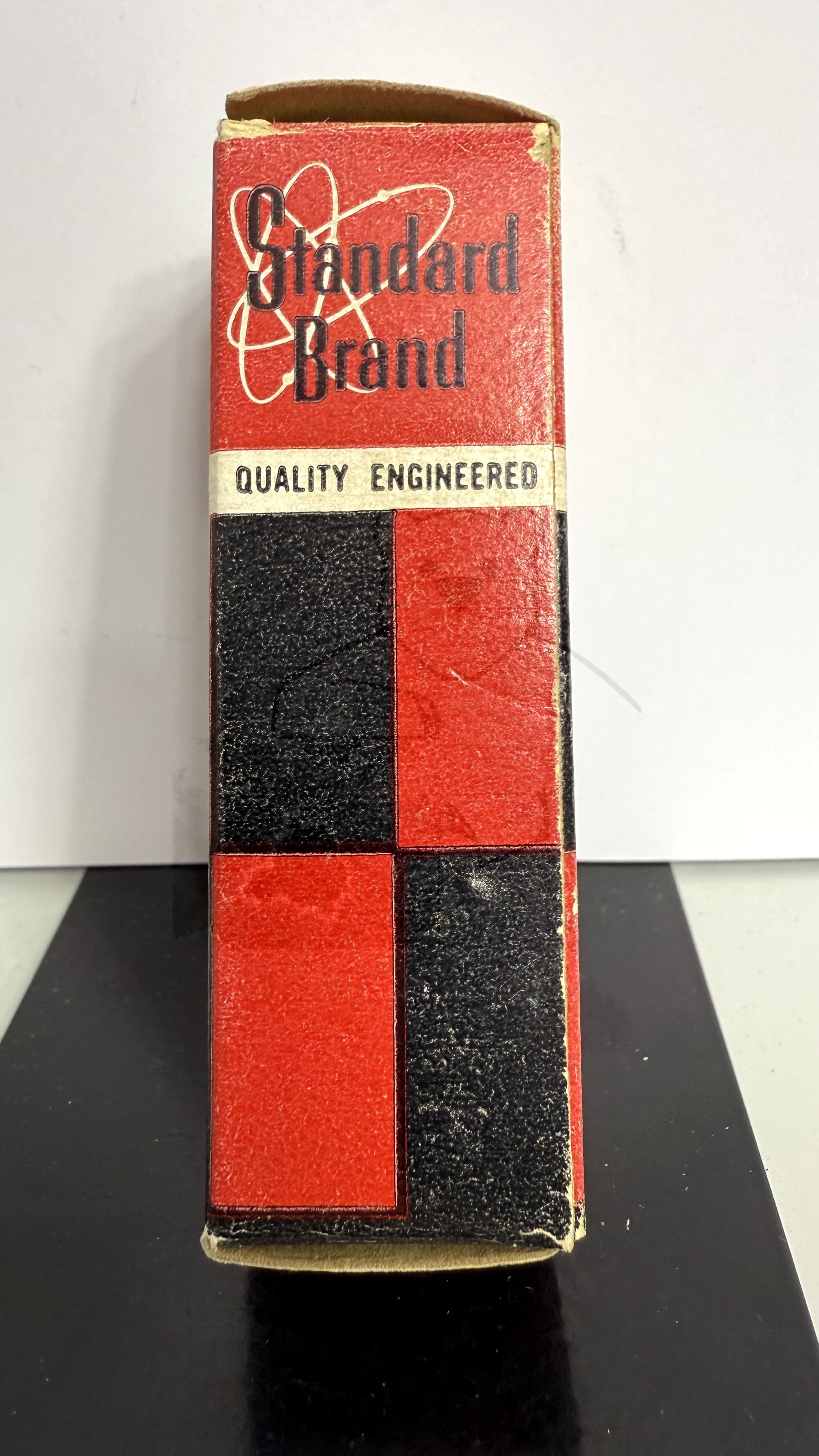

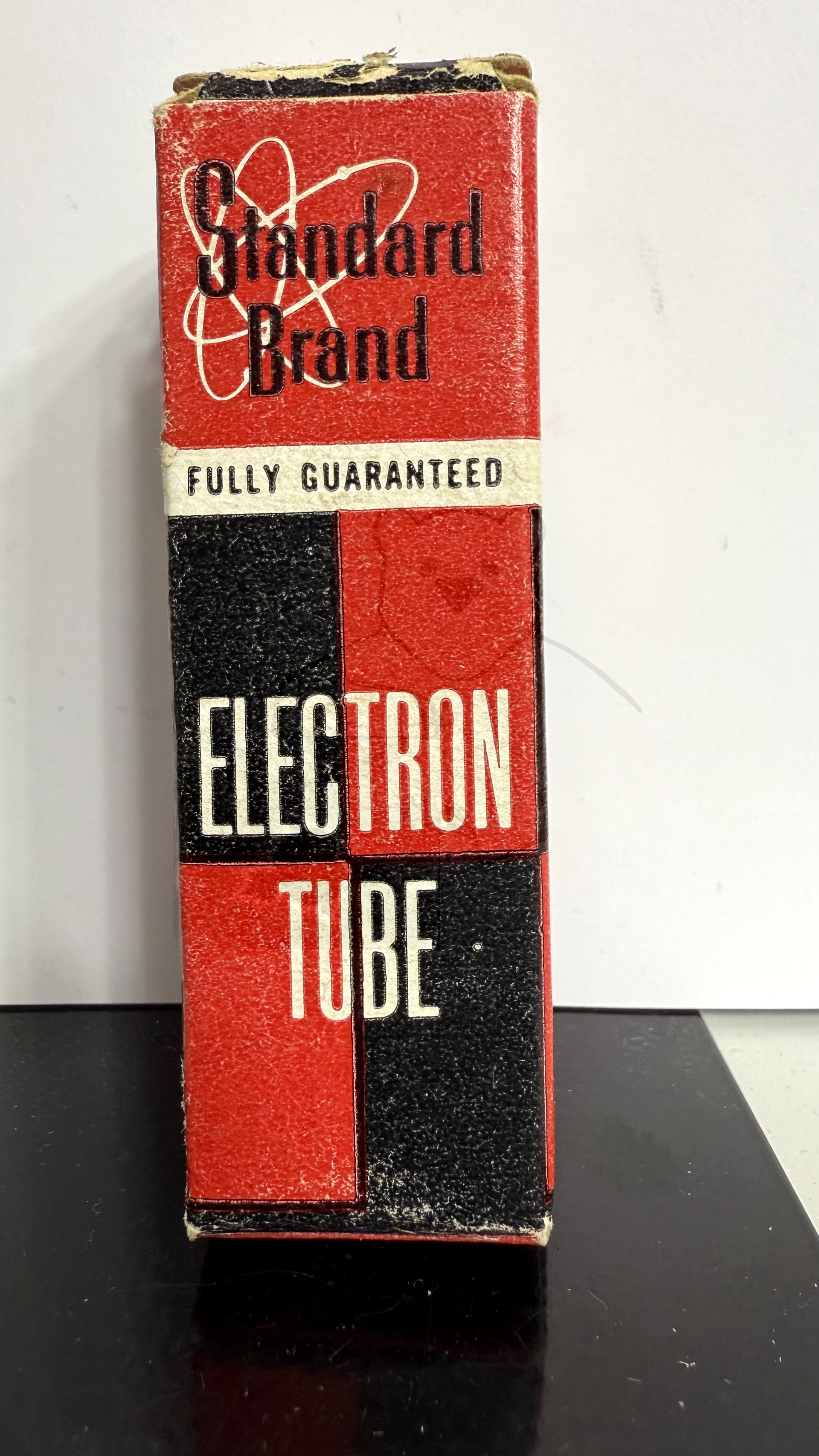

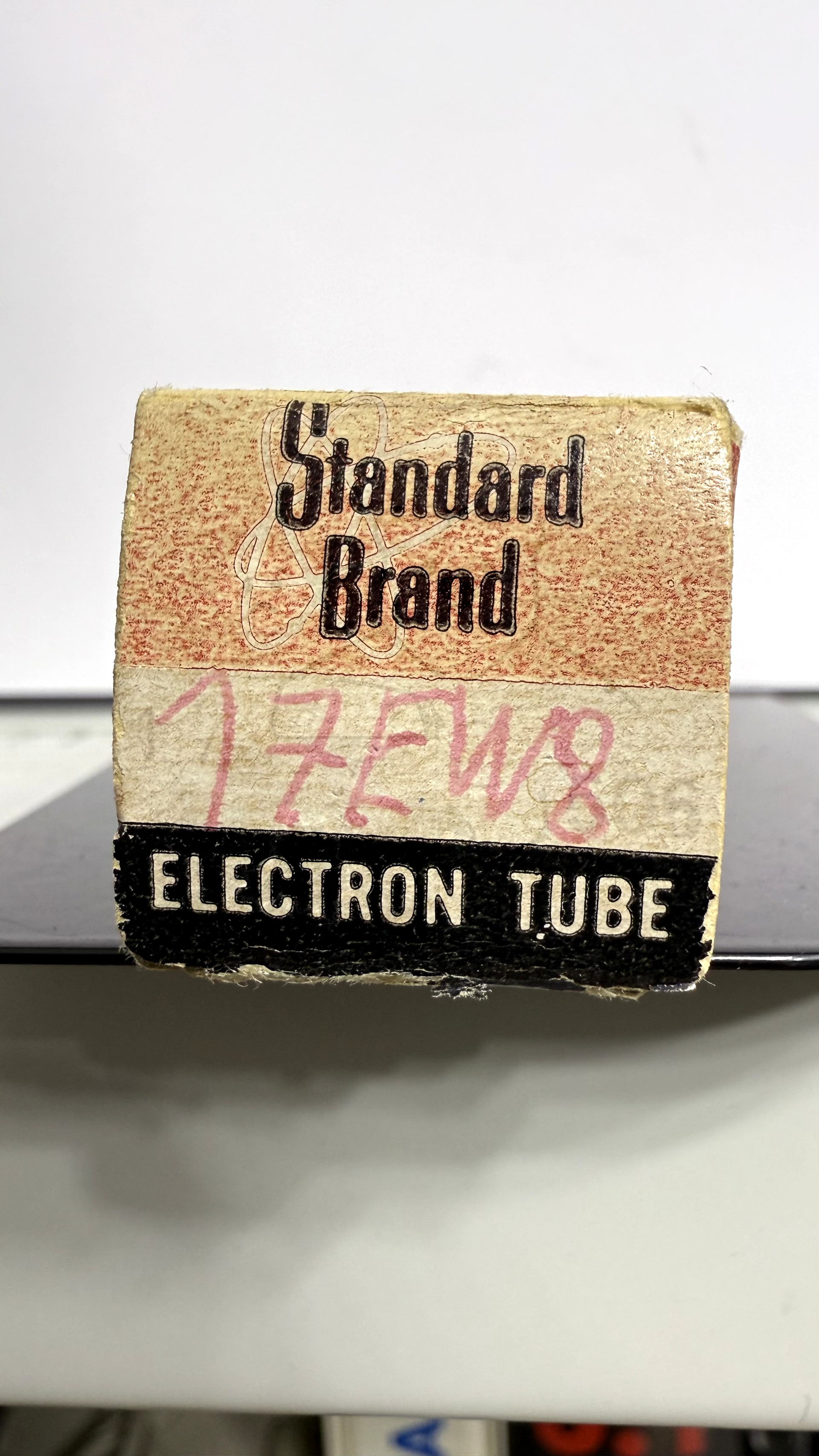

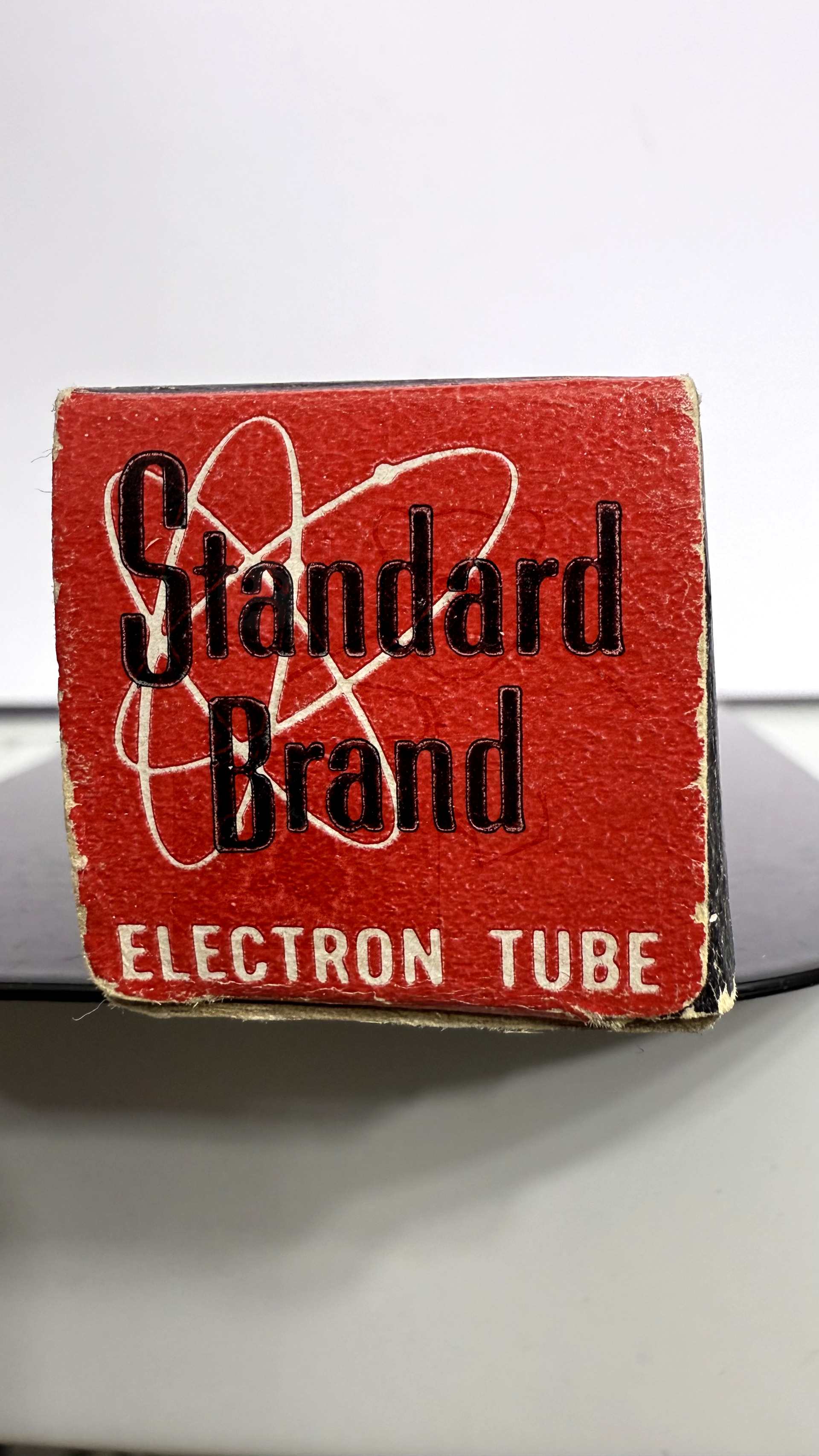

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S18

🔎 Beschreibung der Systeme für die Röhre: 17EW8

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	9	9
Funktion	→ Oszillator / Mischer	→ Oszillator / Mischer

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

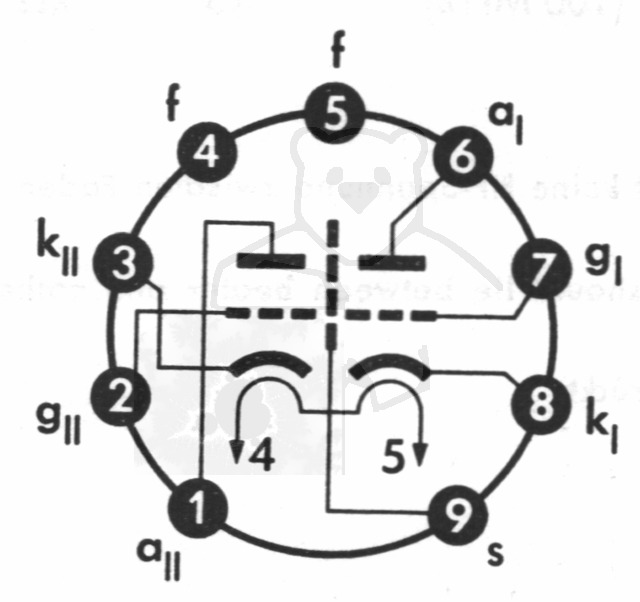

🔎 Sockelschaltung der 17EW8

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 17EW8
Datenblatt 17EW8 RCA [www.tubedata.info].pdf (107 kB)
Datenblatt 17EW8 Rogers Electronic Tubes [www.tubedata.info].pdf (447 kB)
Datenblatt 18AQ8 17EW8 HCC85 RCA [www.tubedata.info].pdf (107 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
