Daten und Bilder der Röhre: 6463

🔎 Beschreibung der Röhre: 6463 Inventarnummer: 01414

Name	→ 6463
Vergleichsname
Hersteller	→ General Electric
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,6 oder 0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Informationen	62-30 188-21
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S26

🔎 Beschreibung der Systeme für die Röhre: 6463

	System 1	System 2
Kathode	7	2
Gitter 1	8	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 9	4, 5 - Mittelanzapfung auf Stift 9
Abschirmung
Funktion	→ Roehre fuer Elektronische Rechenmaschinen	→ Roehre fuer Elektronische Rechenmaschinen

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

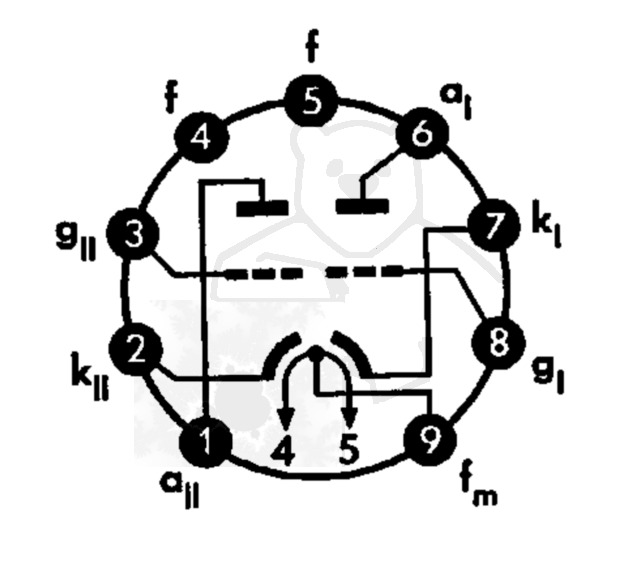

🔎 Sockelschaltung der 6463

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 6463
Datenblatt 6463 AEG [www.tubedata.info].pdf (313 kB)
Datenblatt 6463 Mullard [www.tubedata.info].pdf (98 kB)
Datenblatt 6463 Philips [www.tubedata.info].pdf (476 kB)
Datenblatt 6463 Siemens [www.tubedata.info].pdf (279 kB)
Datenblatt 6463 Telefunken.pdf (152 kB)
Pruefkarte 6463 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (291 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

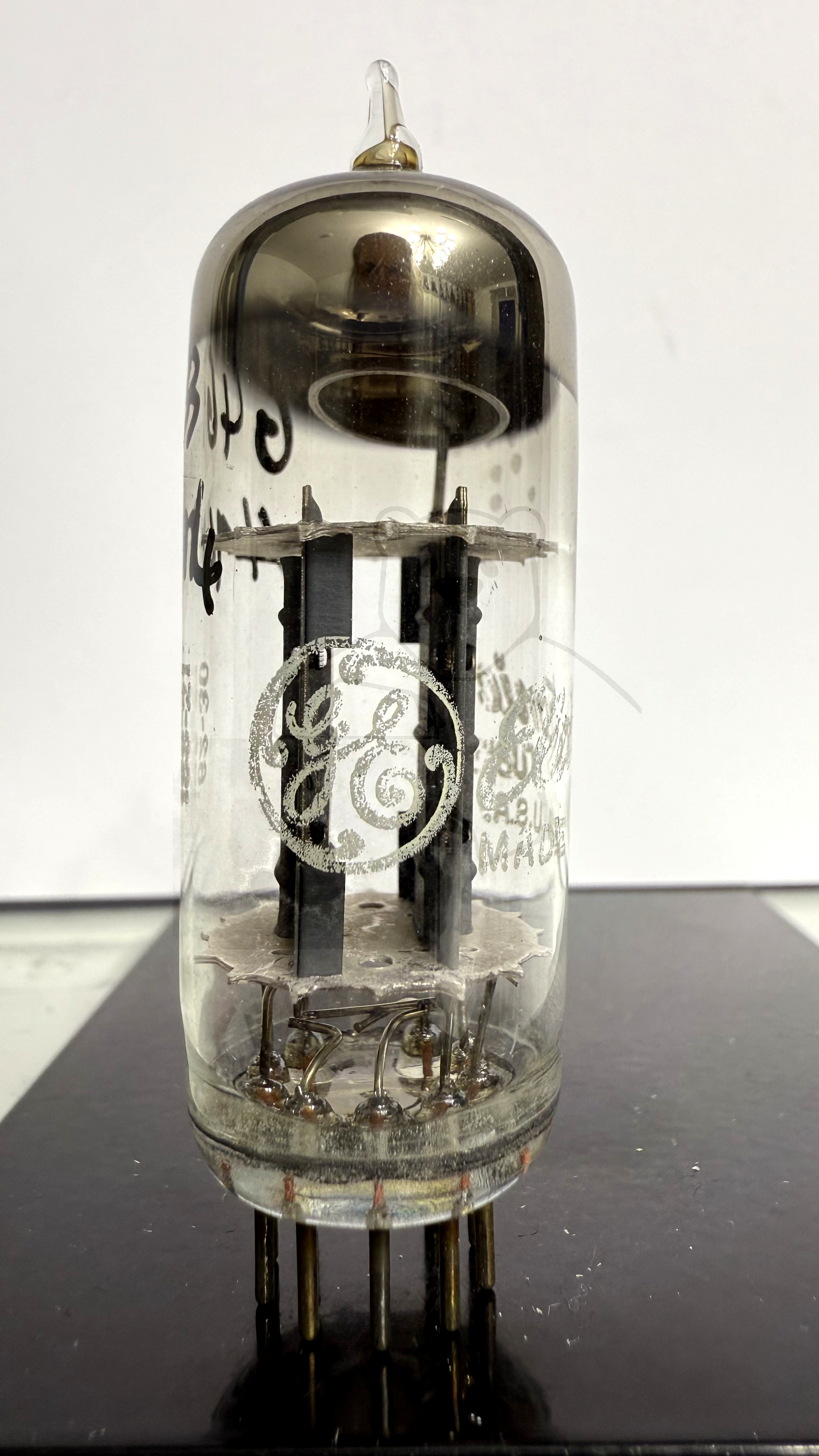

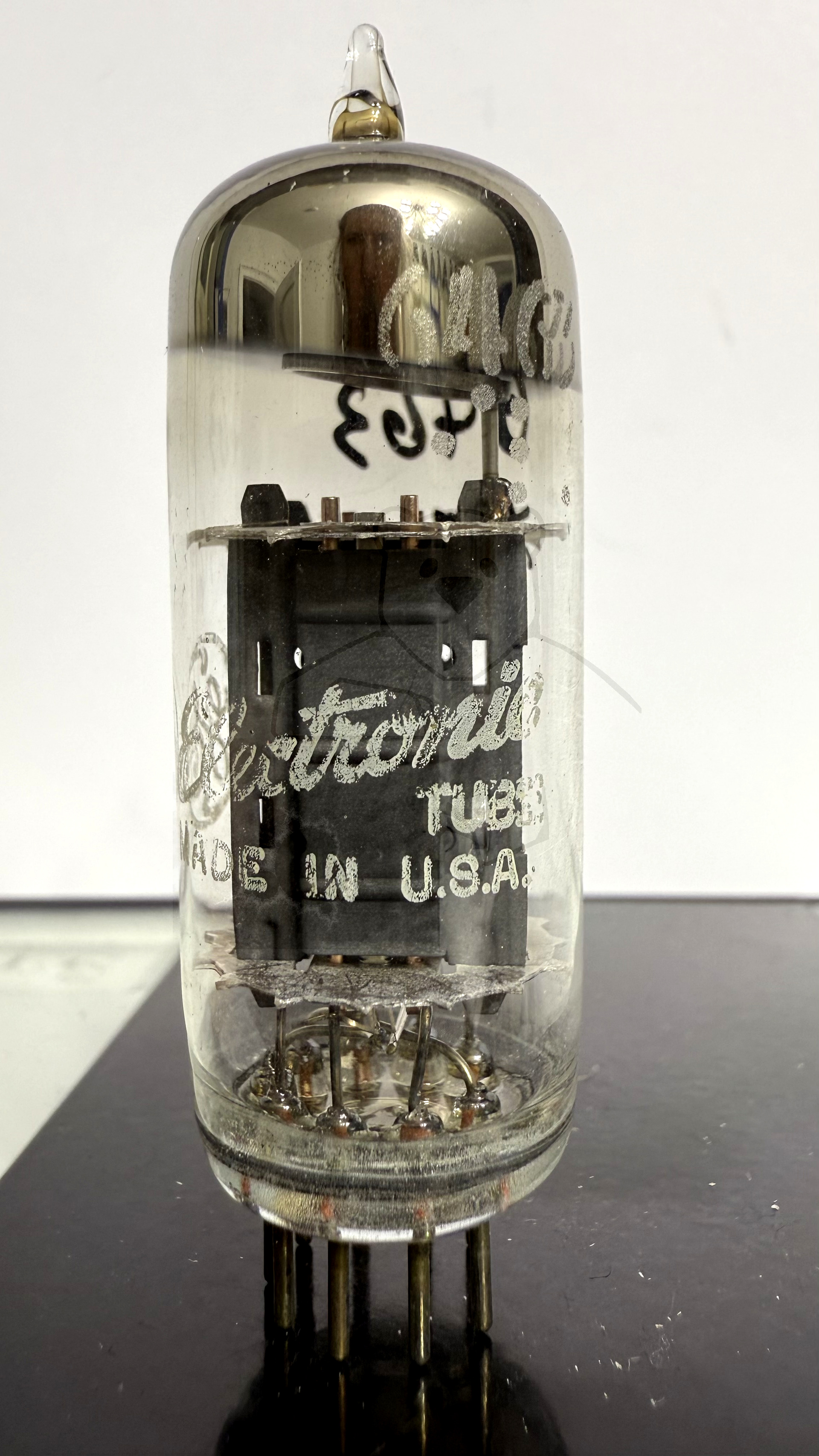

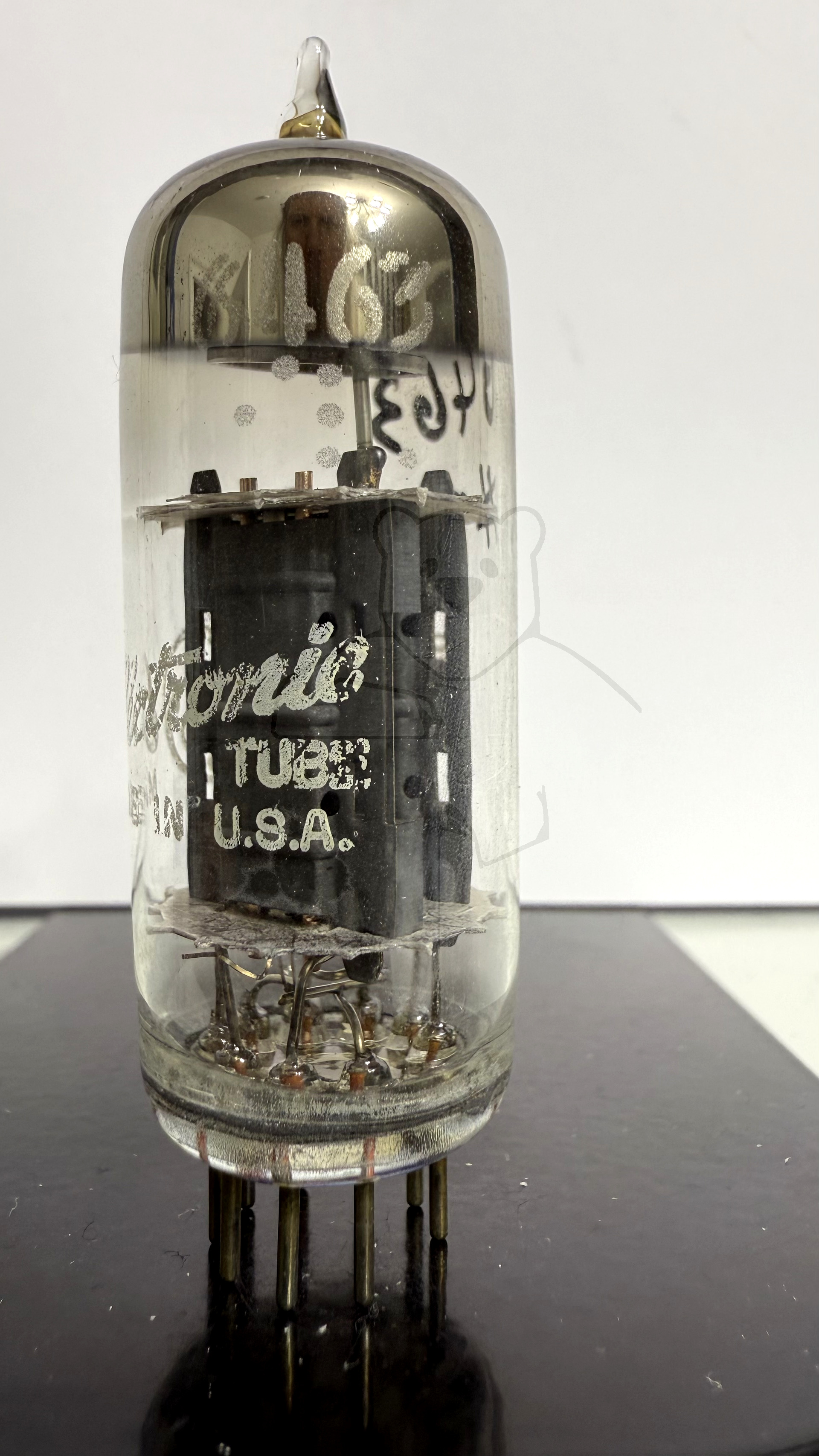

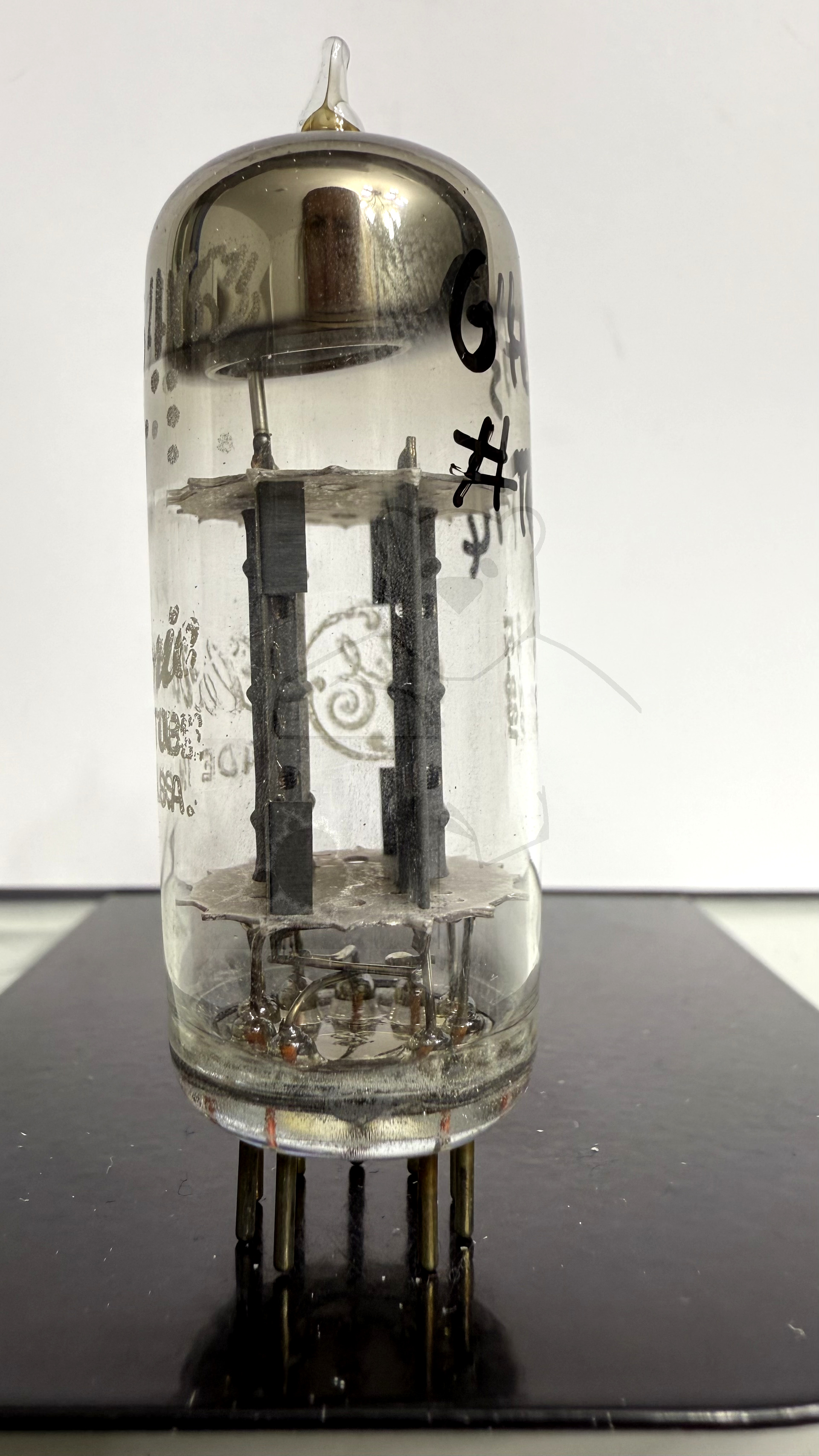

🔎 Bilder der Röhre: 6463

Röhre 6463 #1414 Bild 1

Röhre 6463 #1414 Bild 2

Röhre 6463 #1414 Bild 3

Röhre 6463 #1414 Bild 4

Röhre 6463 #1414 Bild 5
