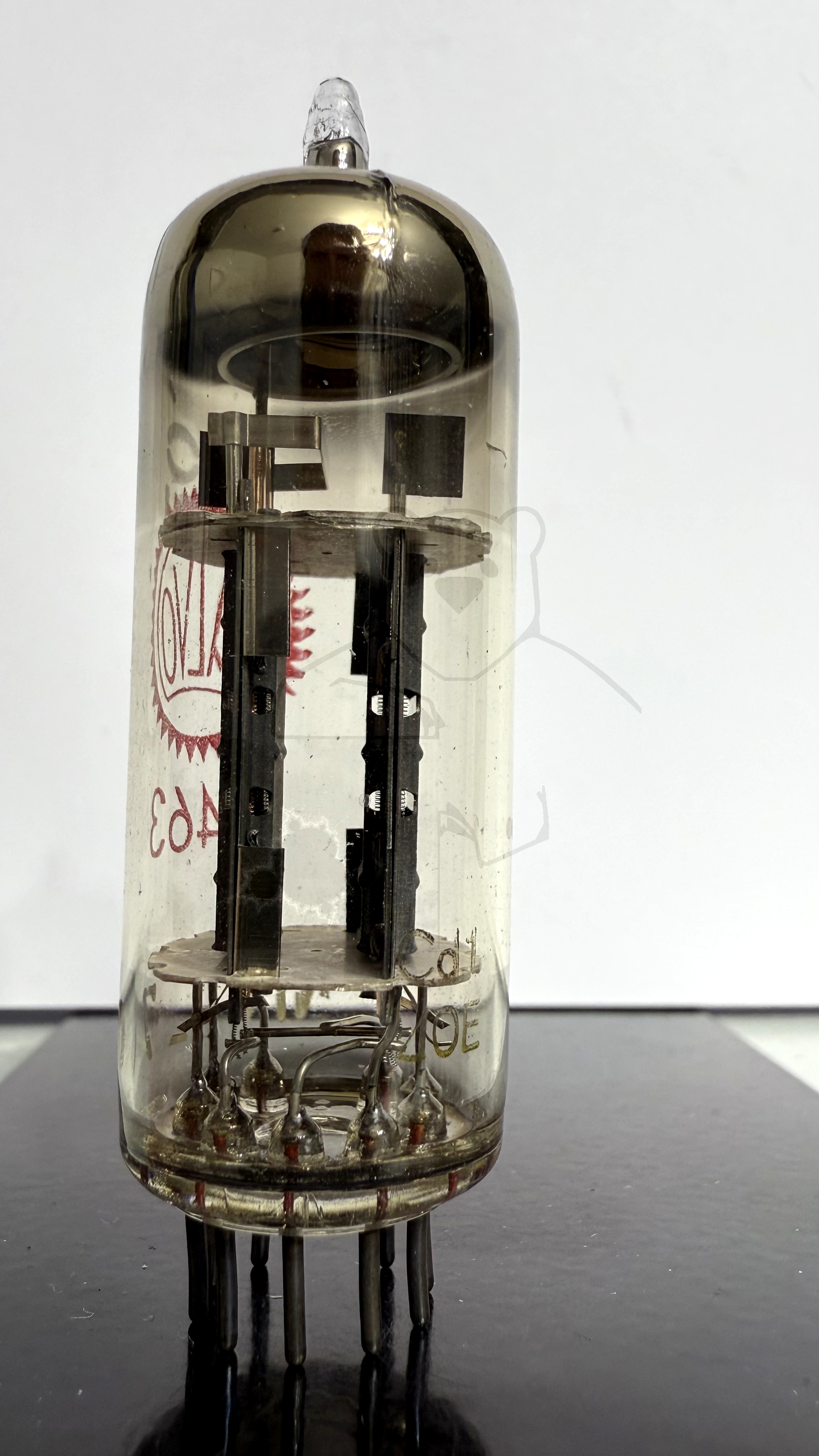

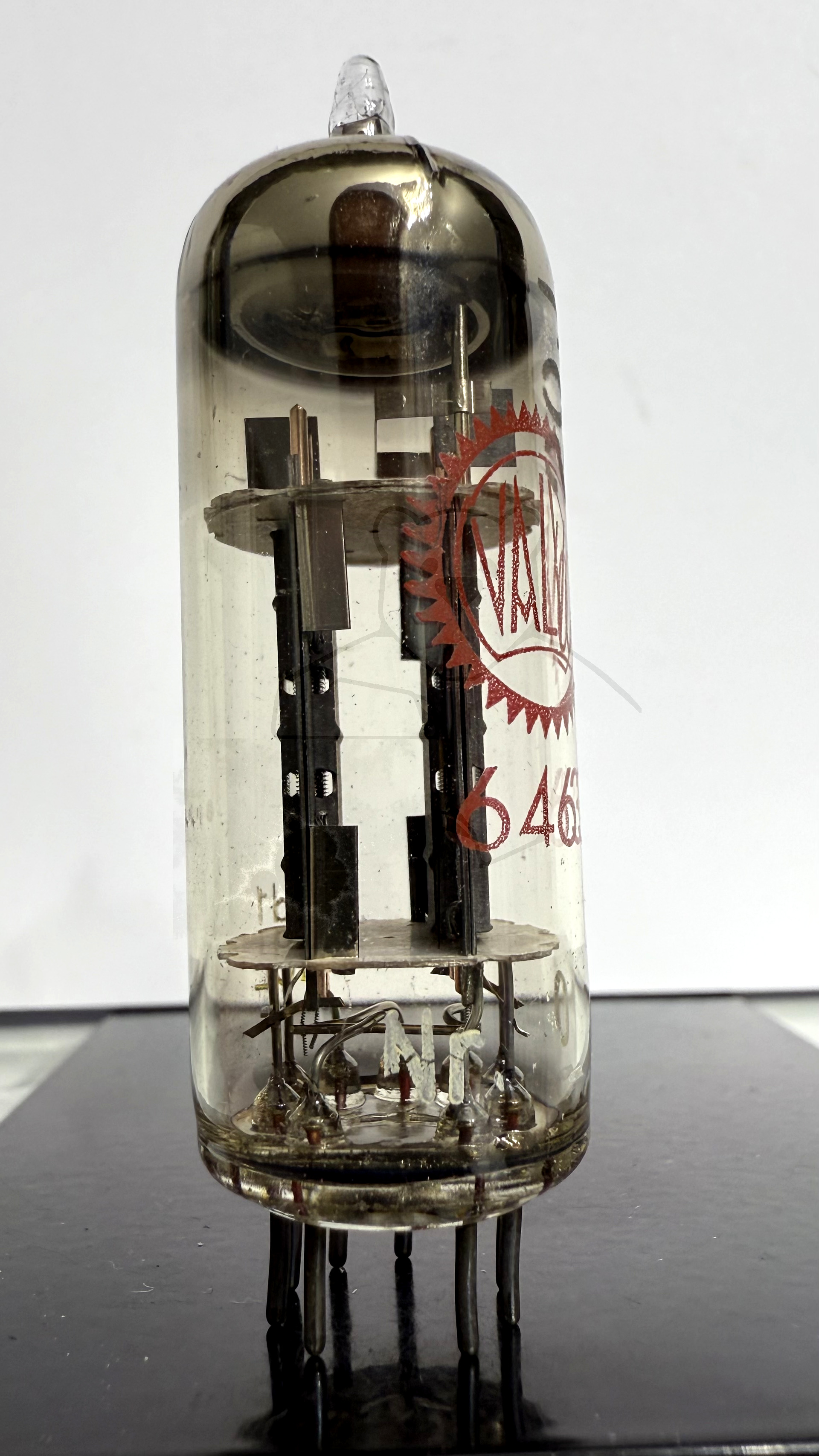

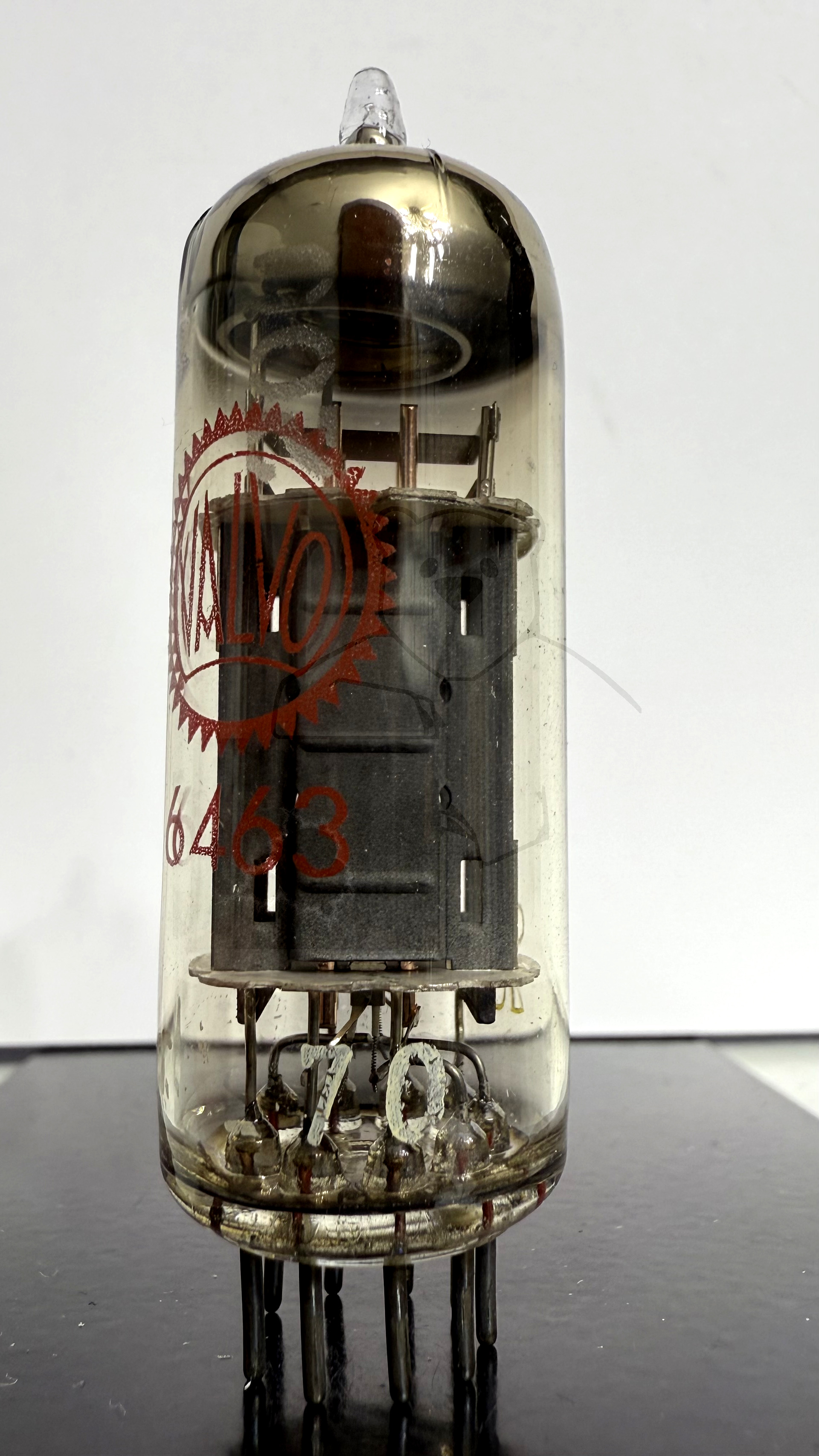

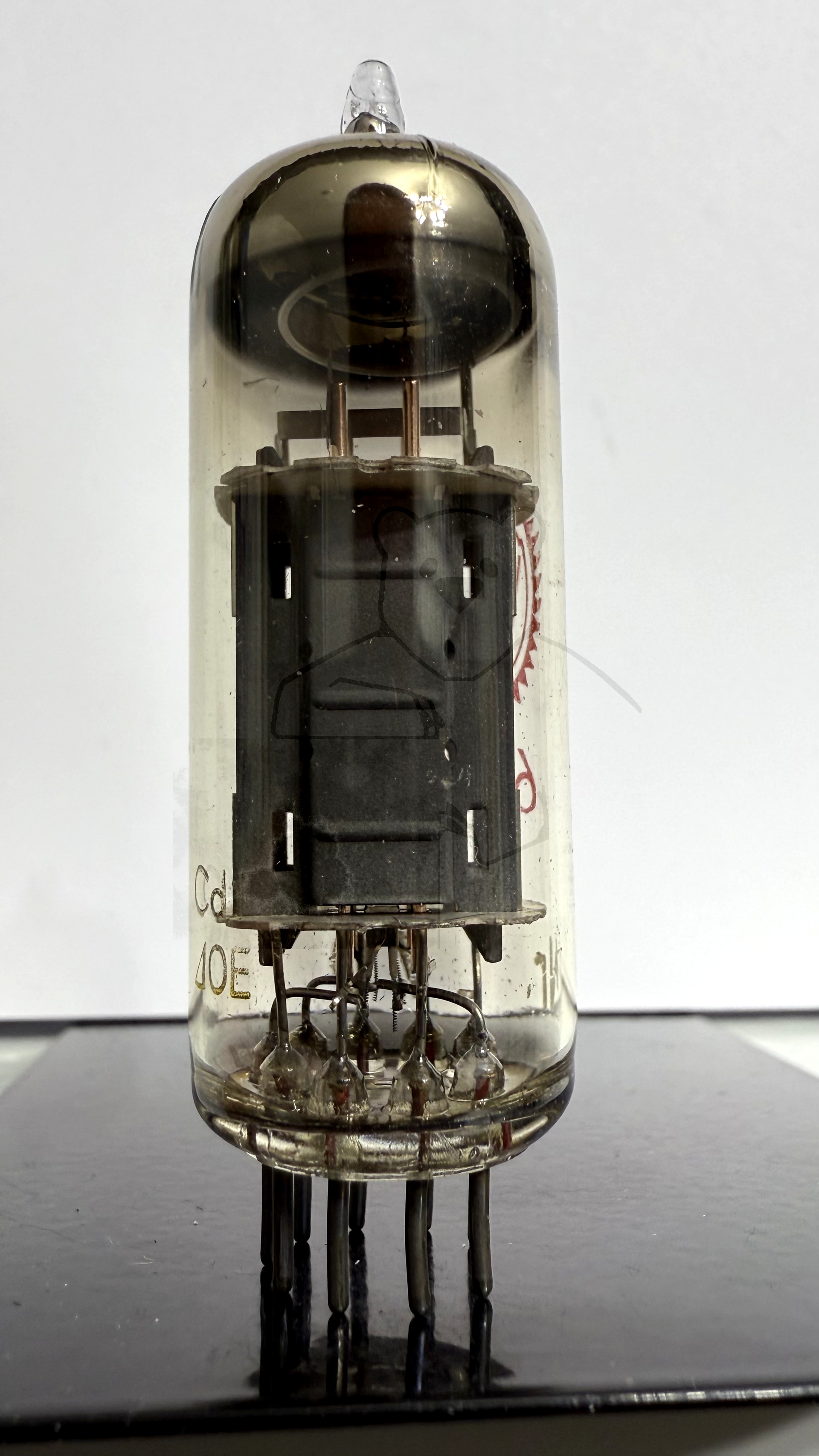

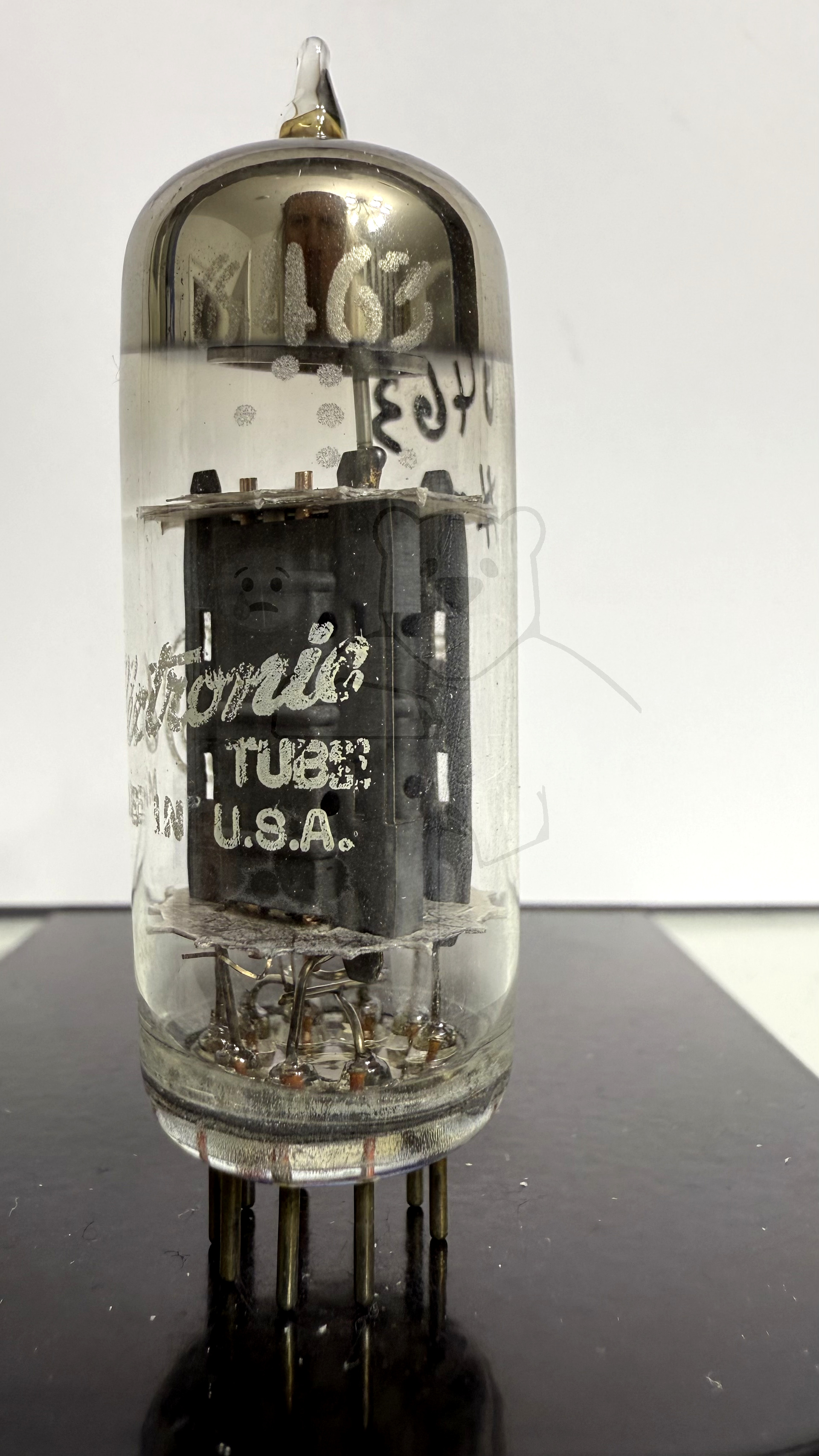

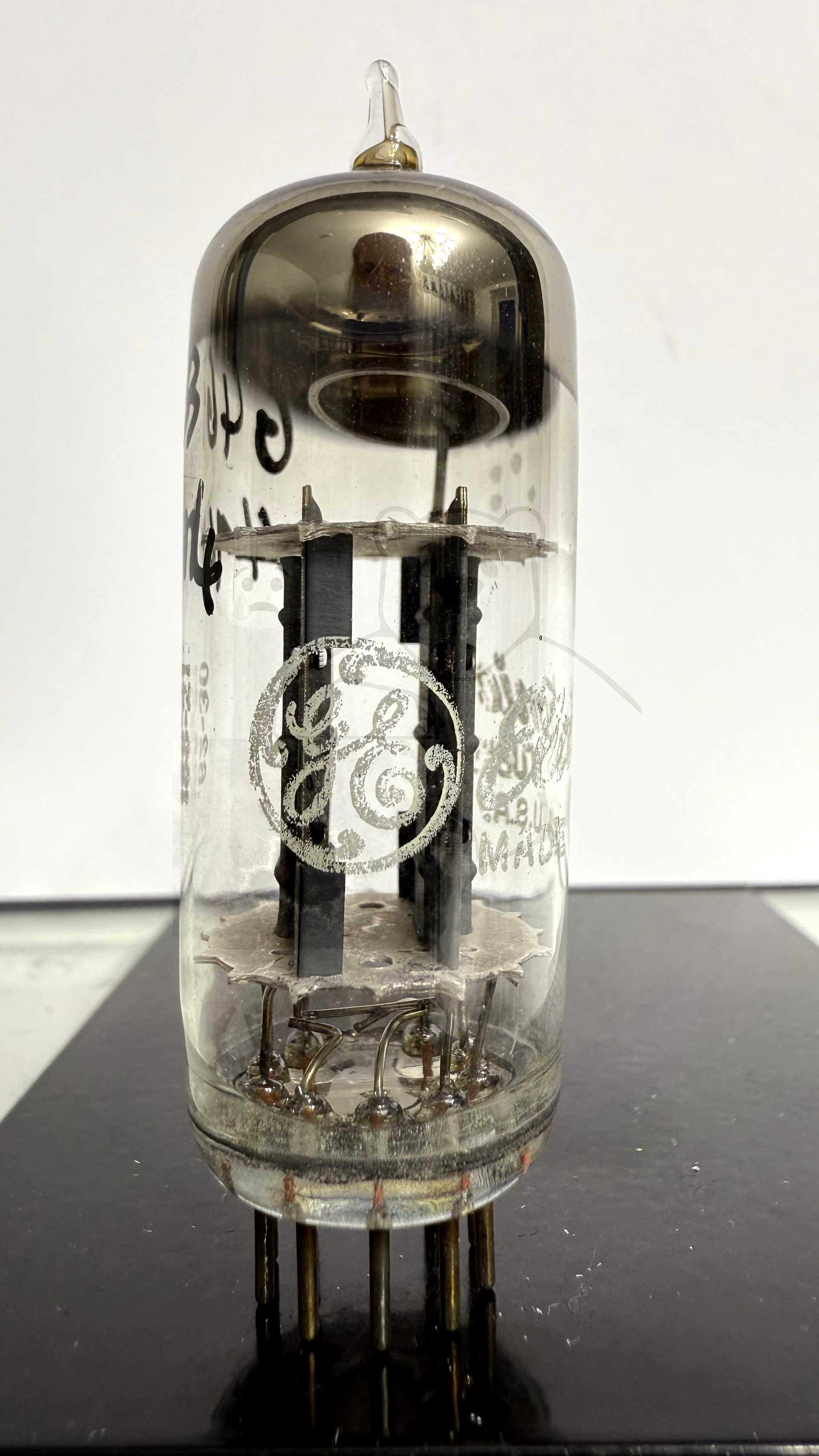

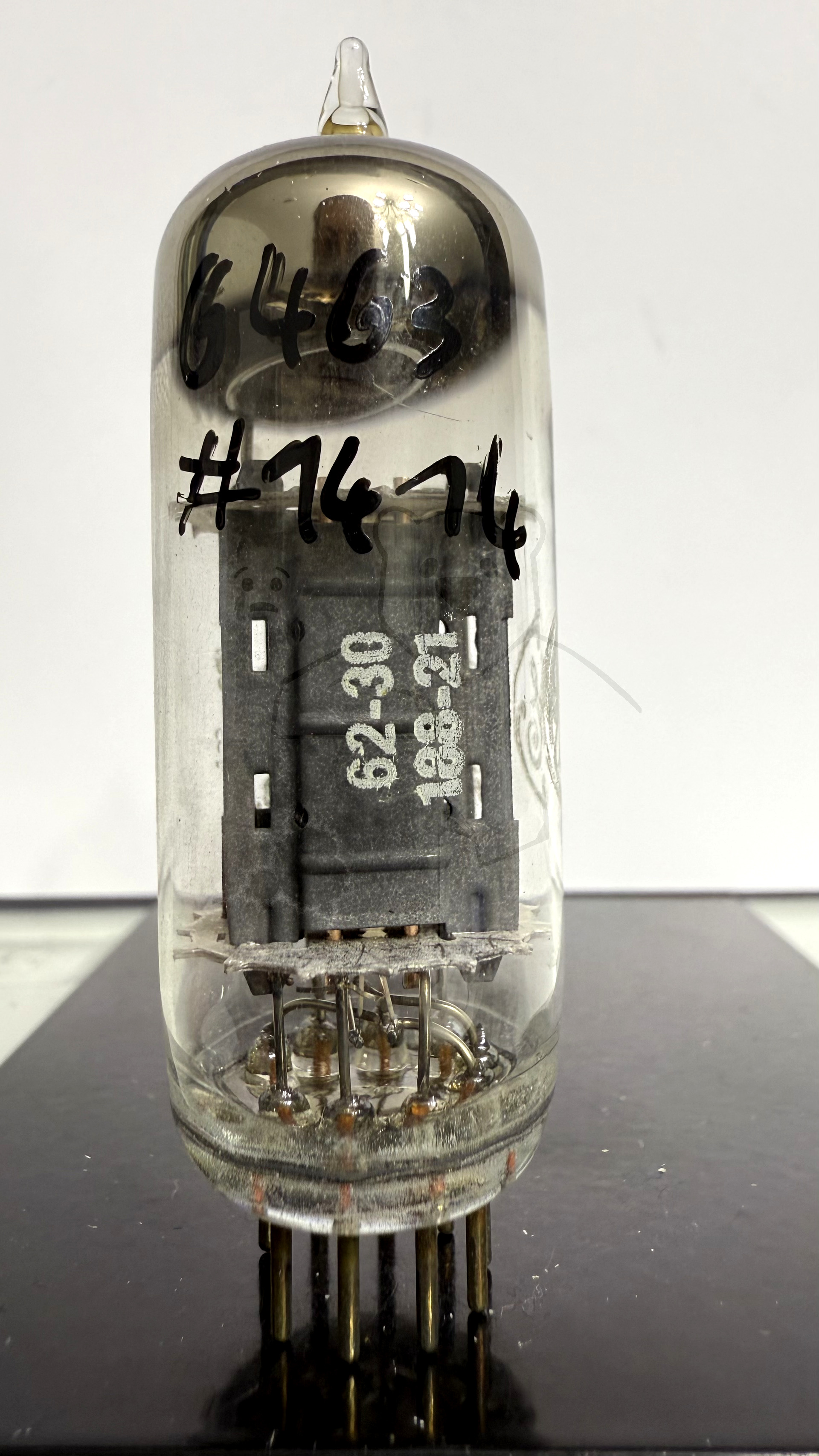

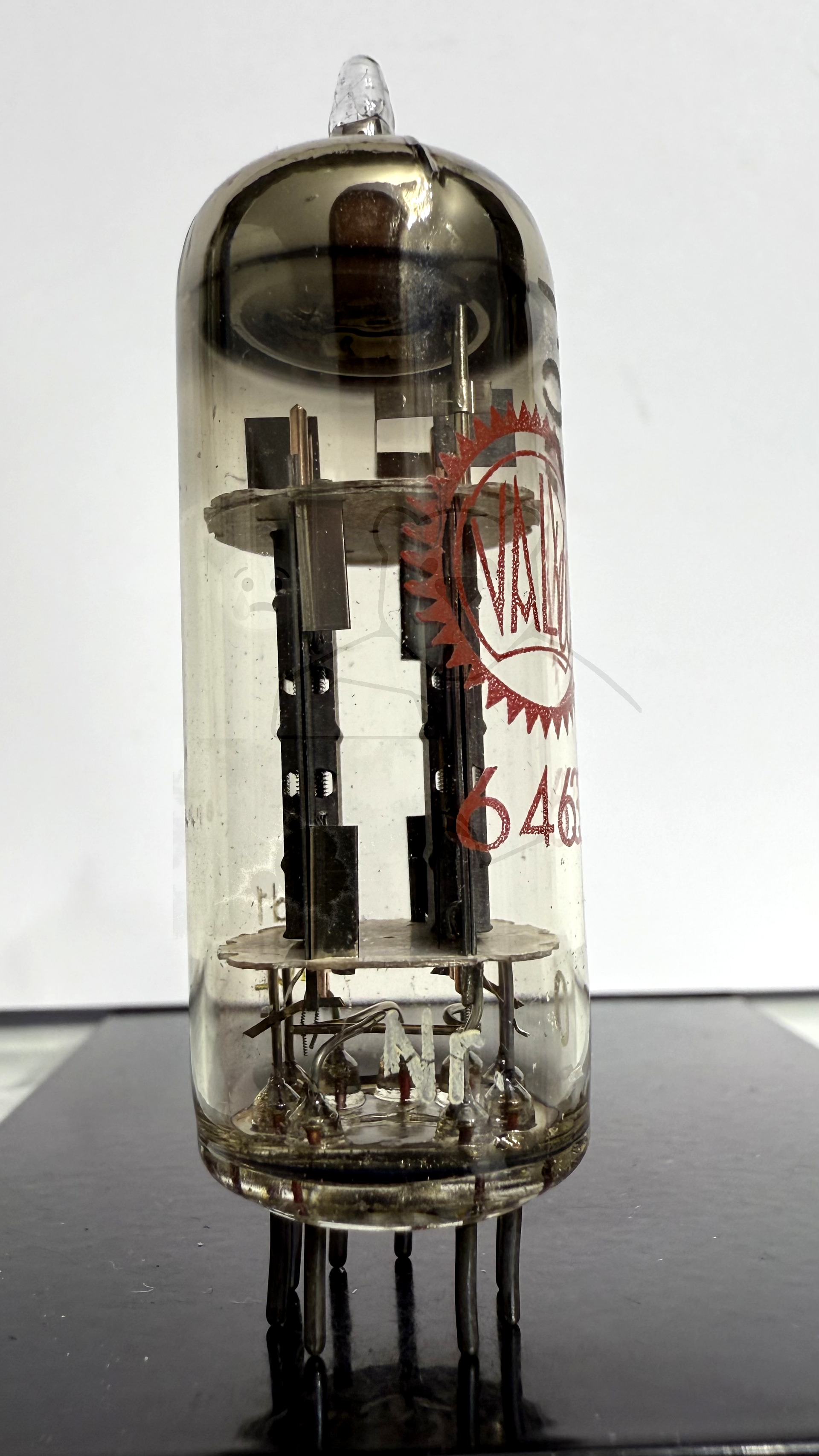

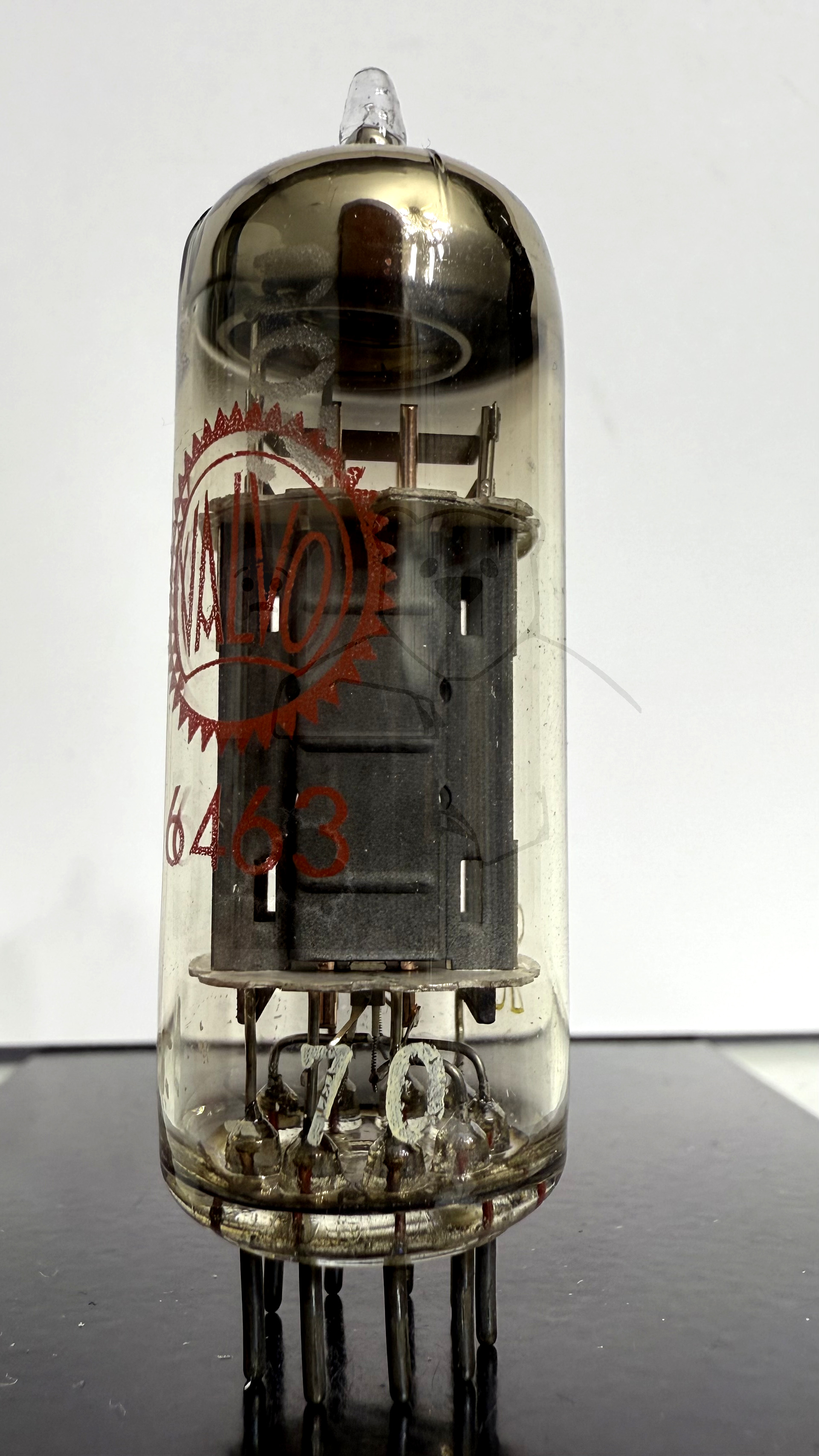

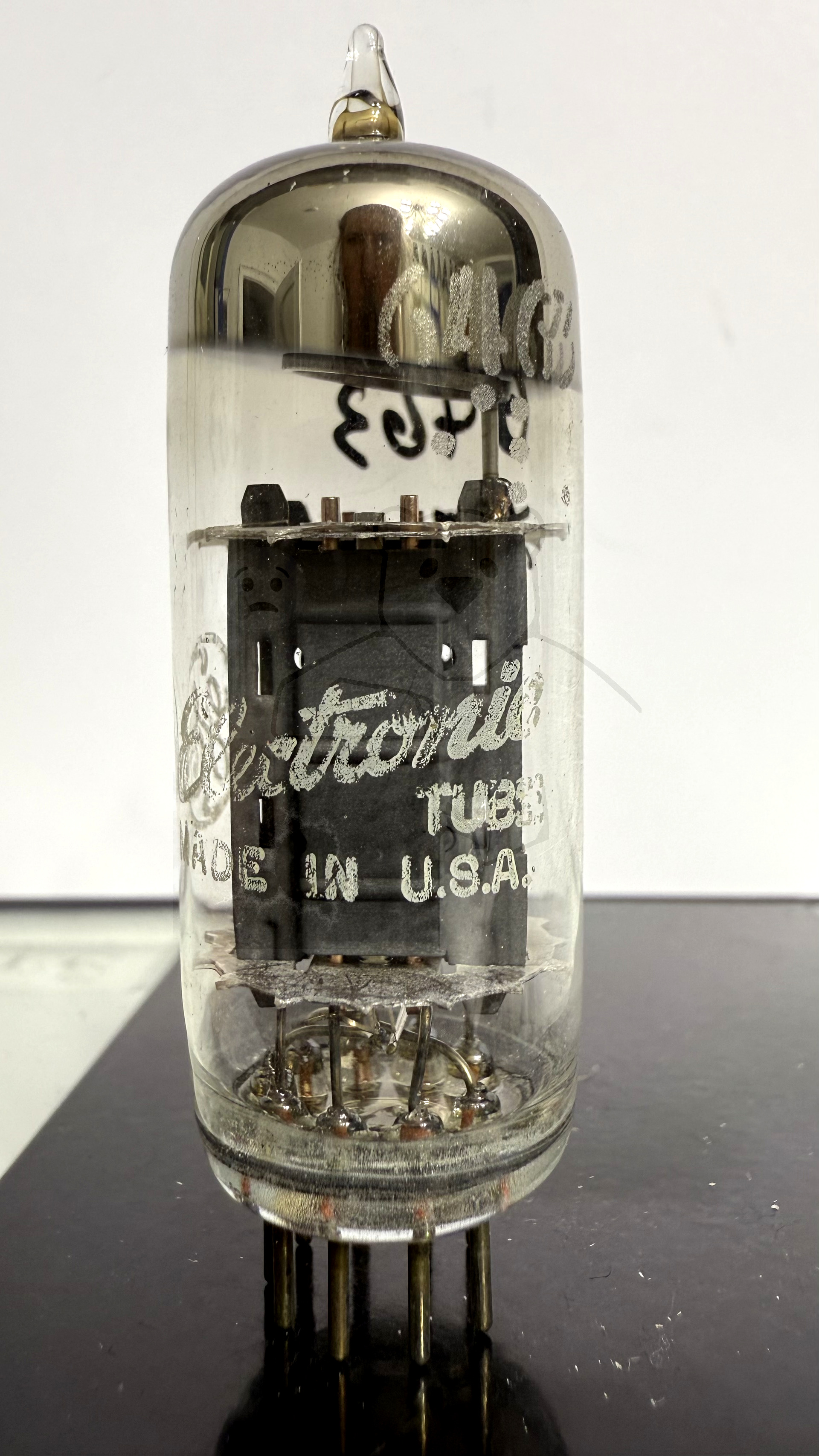

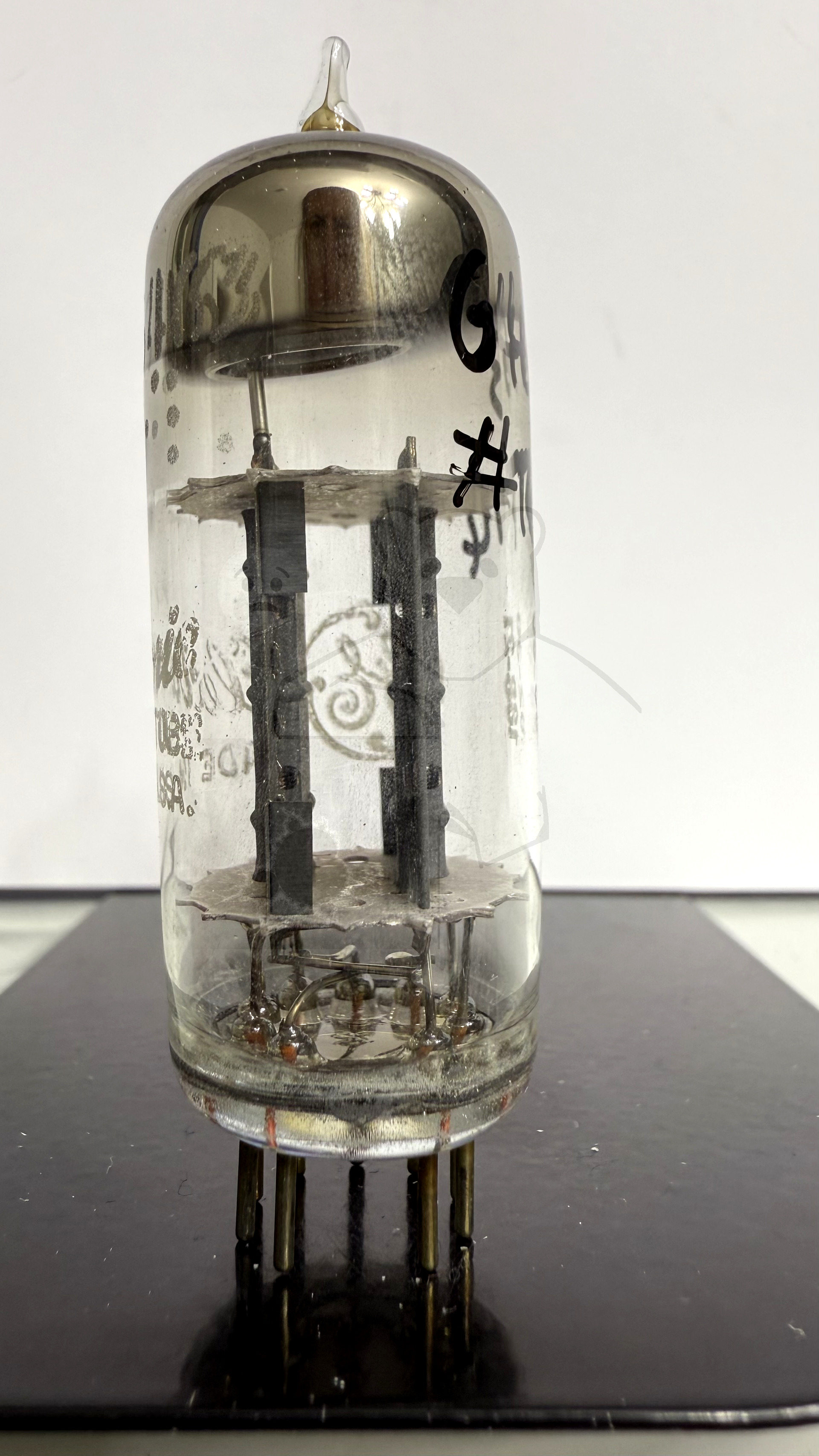

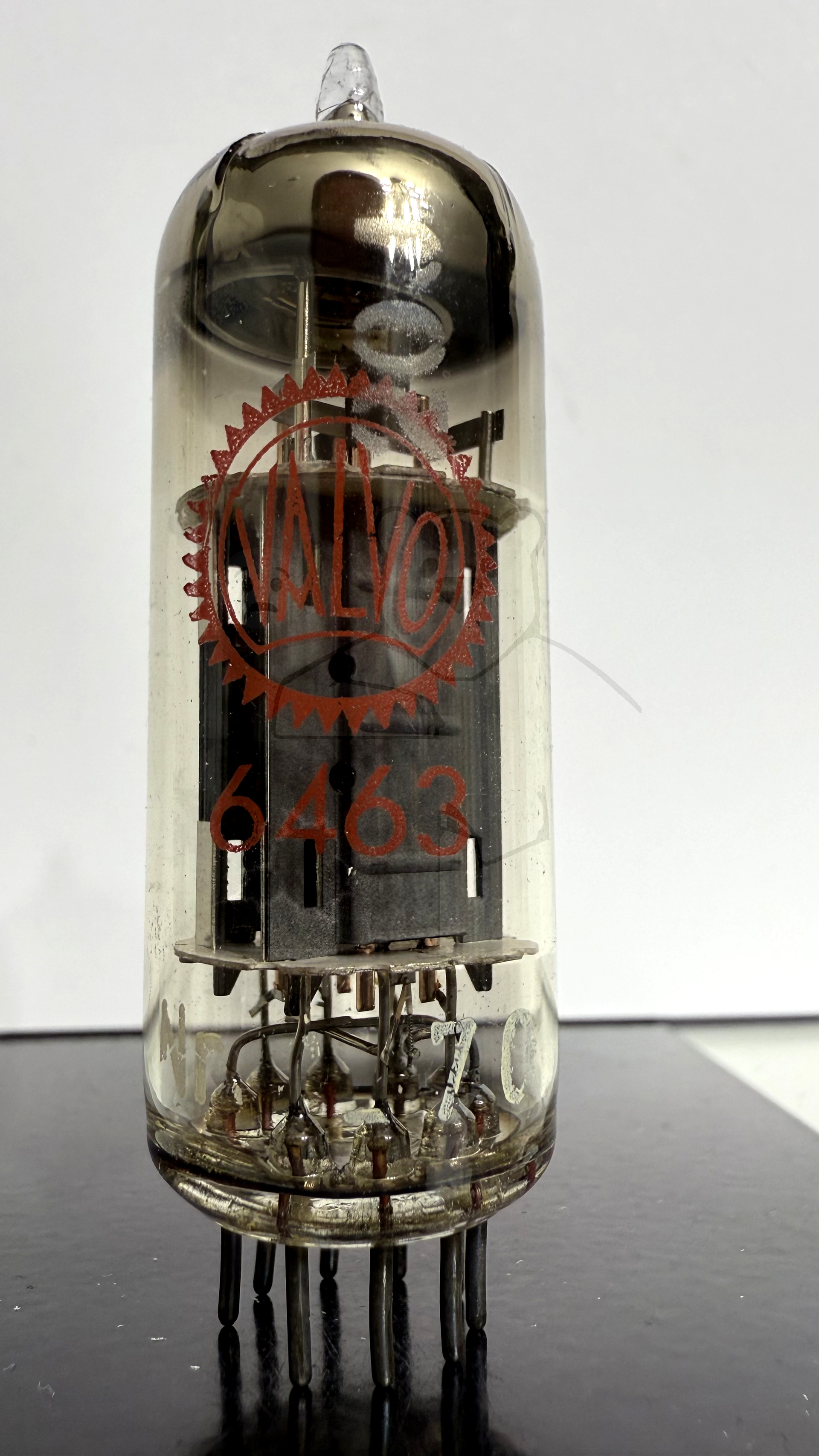

Daten und Bilder der Röhre: 6463

🔎 Beschreibung der Röhre: 6463

Name	6463
Vergleichsname
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,6 oder 0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	05.06.2018 18:32:30

🔎 Beschreibung der Systeme für die Röhre: 6463

	System 1	System 2
Kathode	7	2
Gitter 1	8	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 9	4, 5 - Mittelanzapfung auf Stift 9
Abschirmung
Funktion	→ Roehre fuer Elektronische Rechenmaschinen	→ Roehre fuer Elektronische Rechenmaschinen

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6463

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 6463
Datenblatt 6463 AEG [www.tubedata.info].pdf (313 kB)
Datenblatt 6463 Mullard [www.tubedata.info].pdf (98 kB)
Datenblatt 6463 Philips [www.tubedata.info].pdf (476 kB)
Datenblatt 6463 Siemens [www.tubedata.info].pdf (279 kB)
Datenblatt 6463 Telefunken.pdf (152 kB)
Pruefkarte 6463 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (291 kB)
