Daten und Bilder der Röhre: Gle10000/02/06

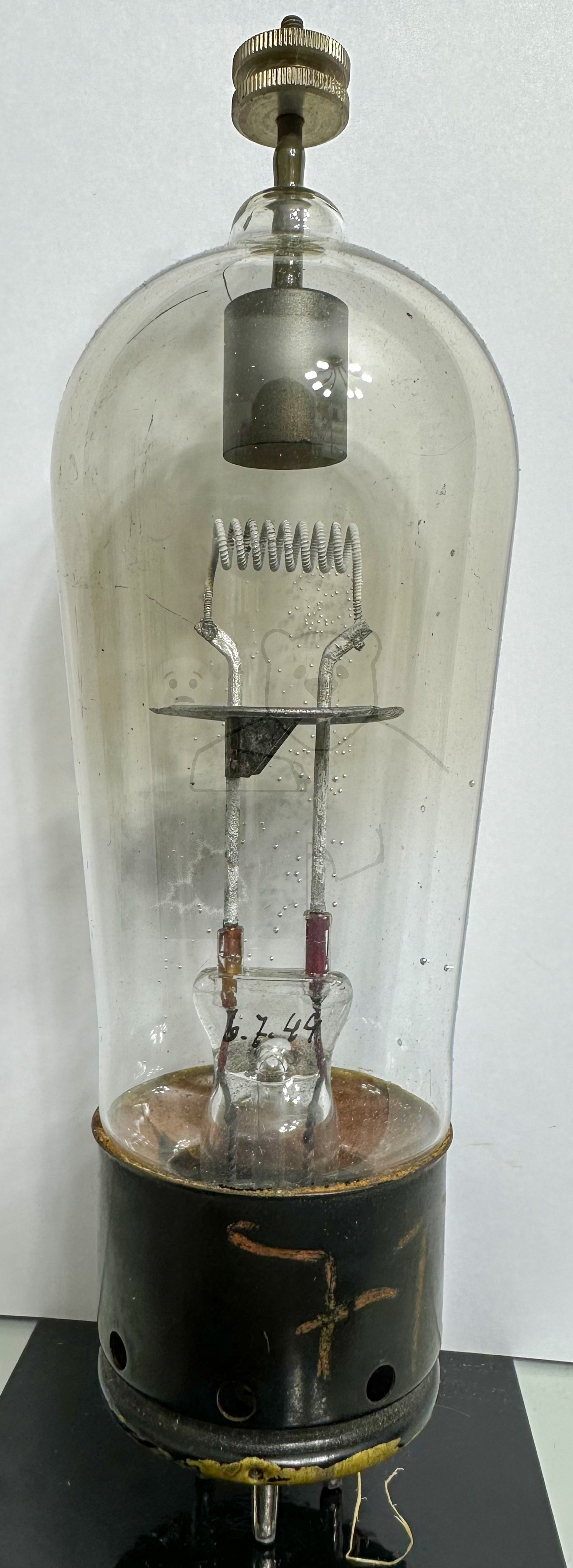

🔎 Beschreibung der Röhre: Gle10000/02/06 Inventarnummer: 00247

Name	→ Gle10000/02/06 📺 Mit Video
Vergleichsname
Hersteller	→ Siemens
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	5

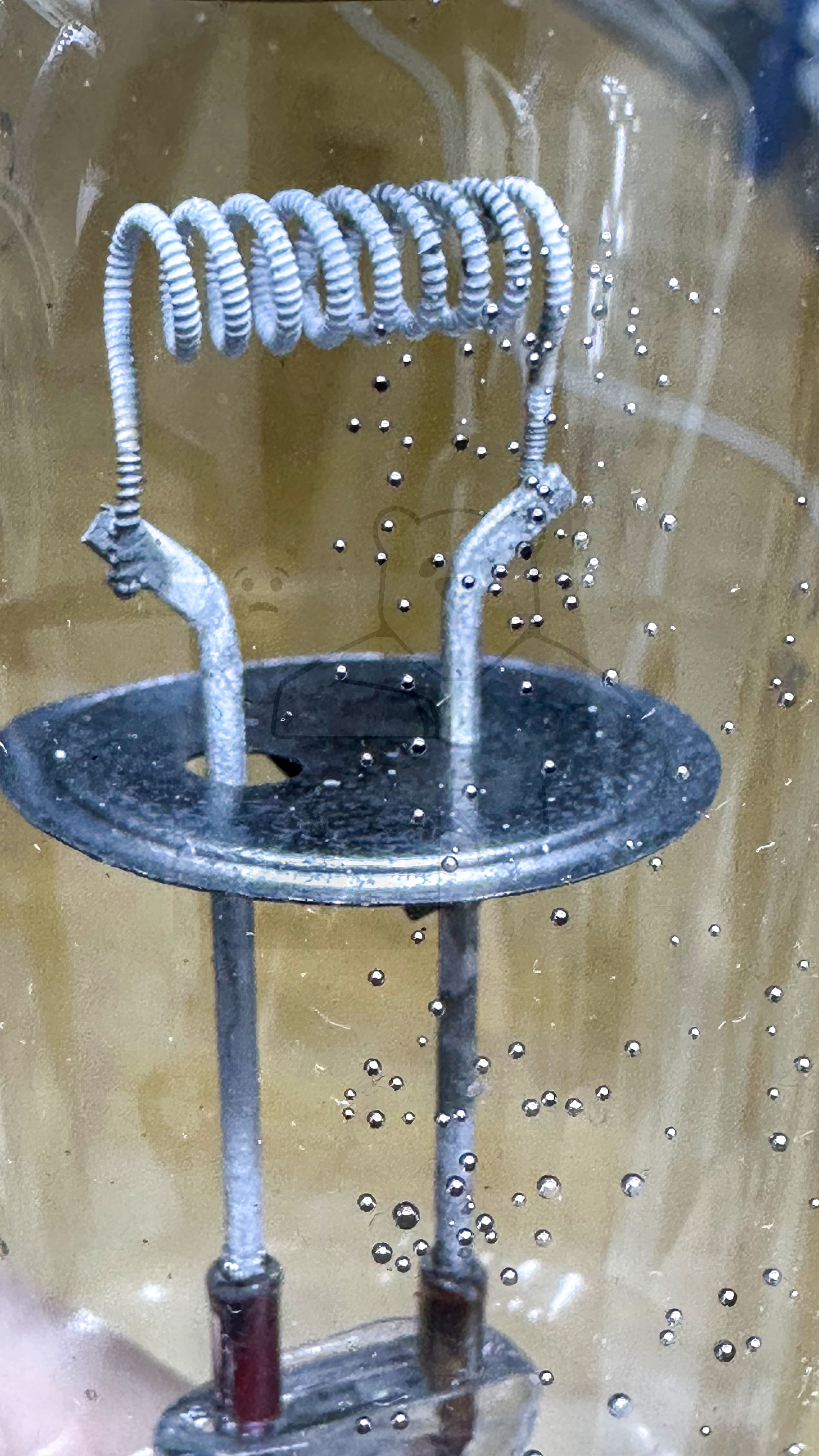

Art der Heizung	Direkt

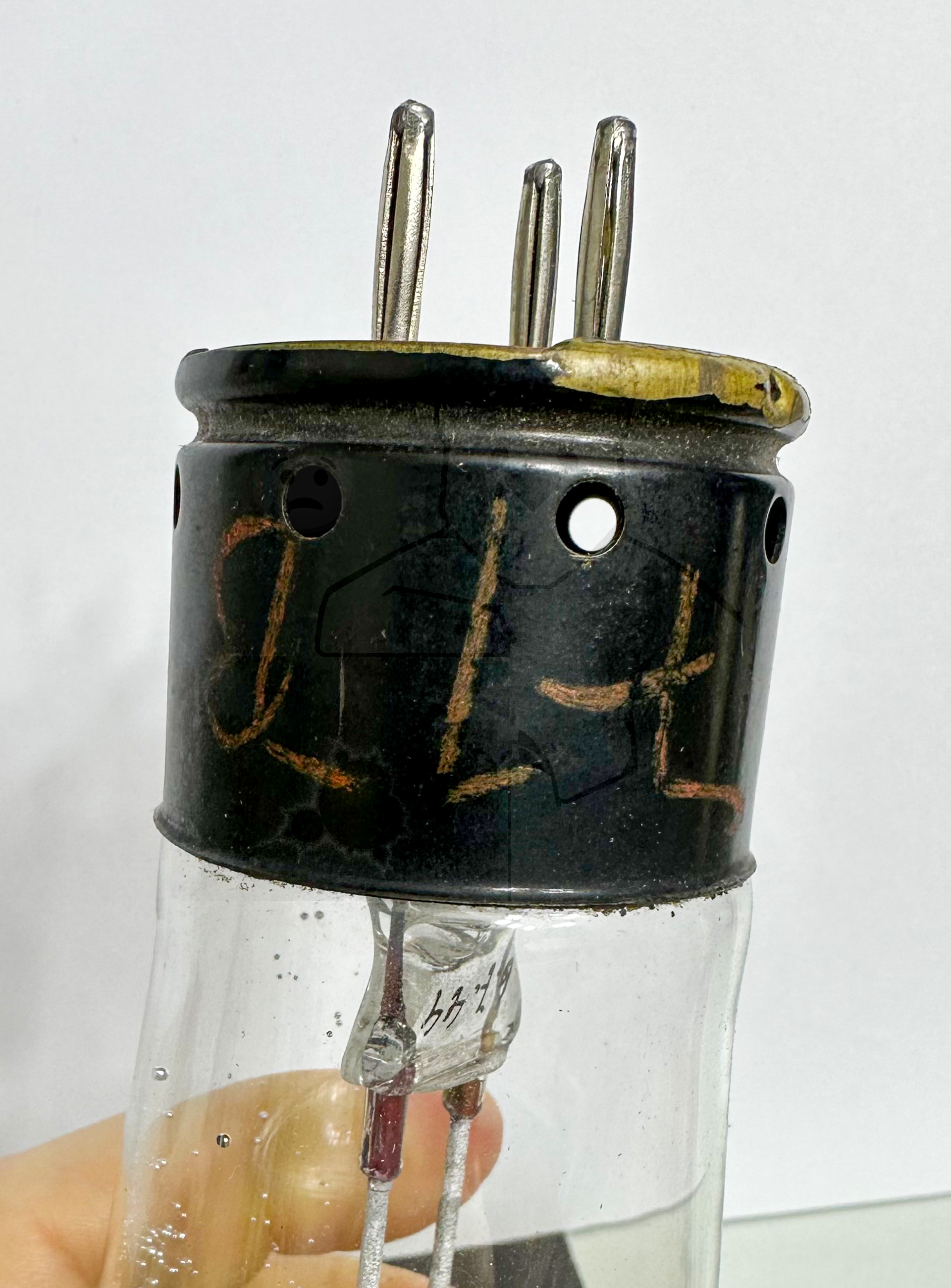

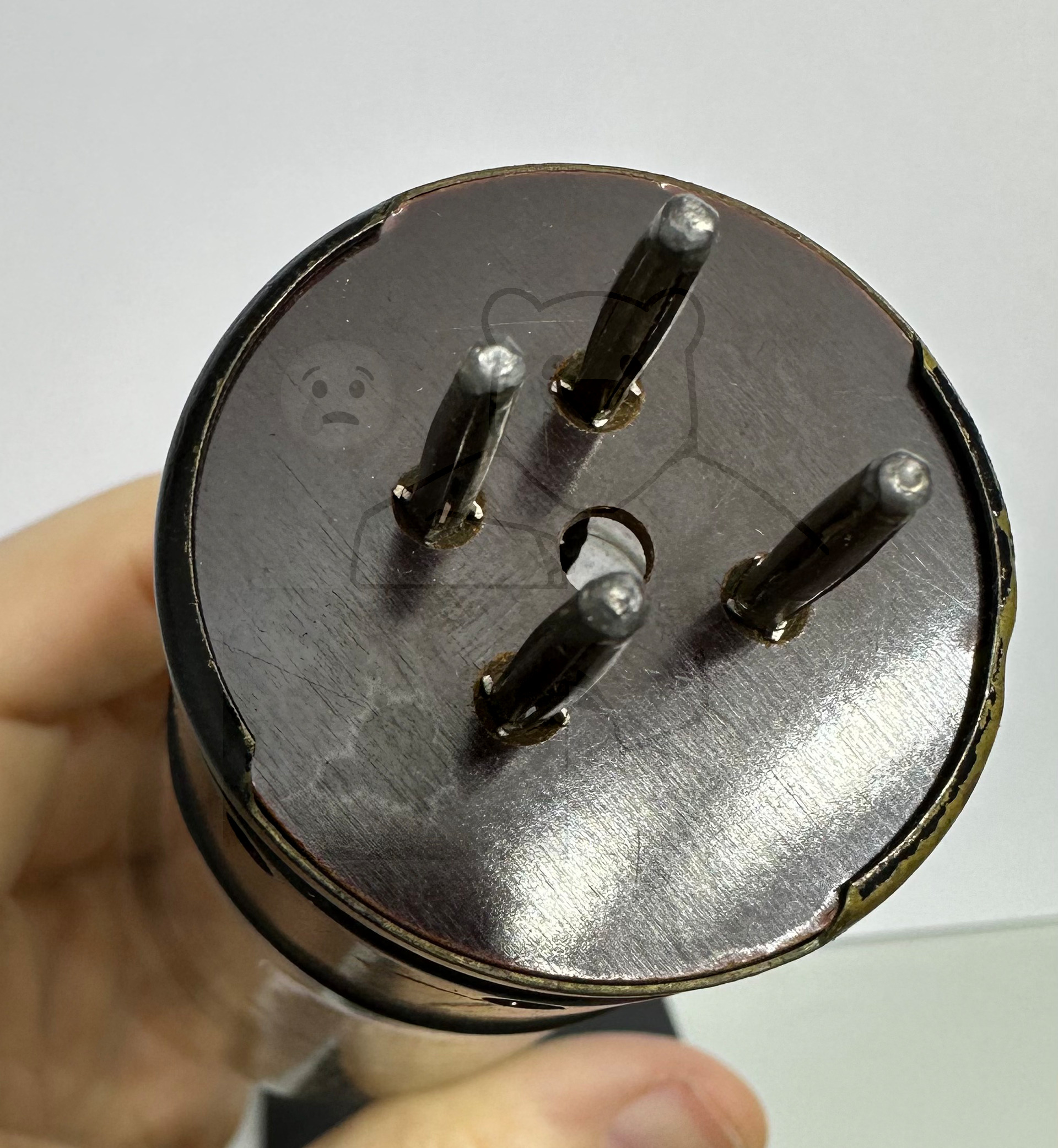

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Informationen Röhrentyp	Röhre arbeitet mit Quecksilberfüllung
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Originalverpackung
Getestet	Bei regulärer Heizspannung keine Emmision - Bei Überheizung mit 3,5 Volt überschläge in der Röhre.
Hoheitszeichen	BA Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L13

🔎 Beschreibung der Systeme für die Röhre: Gle10000/02/06

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

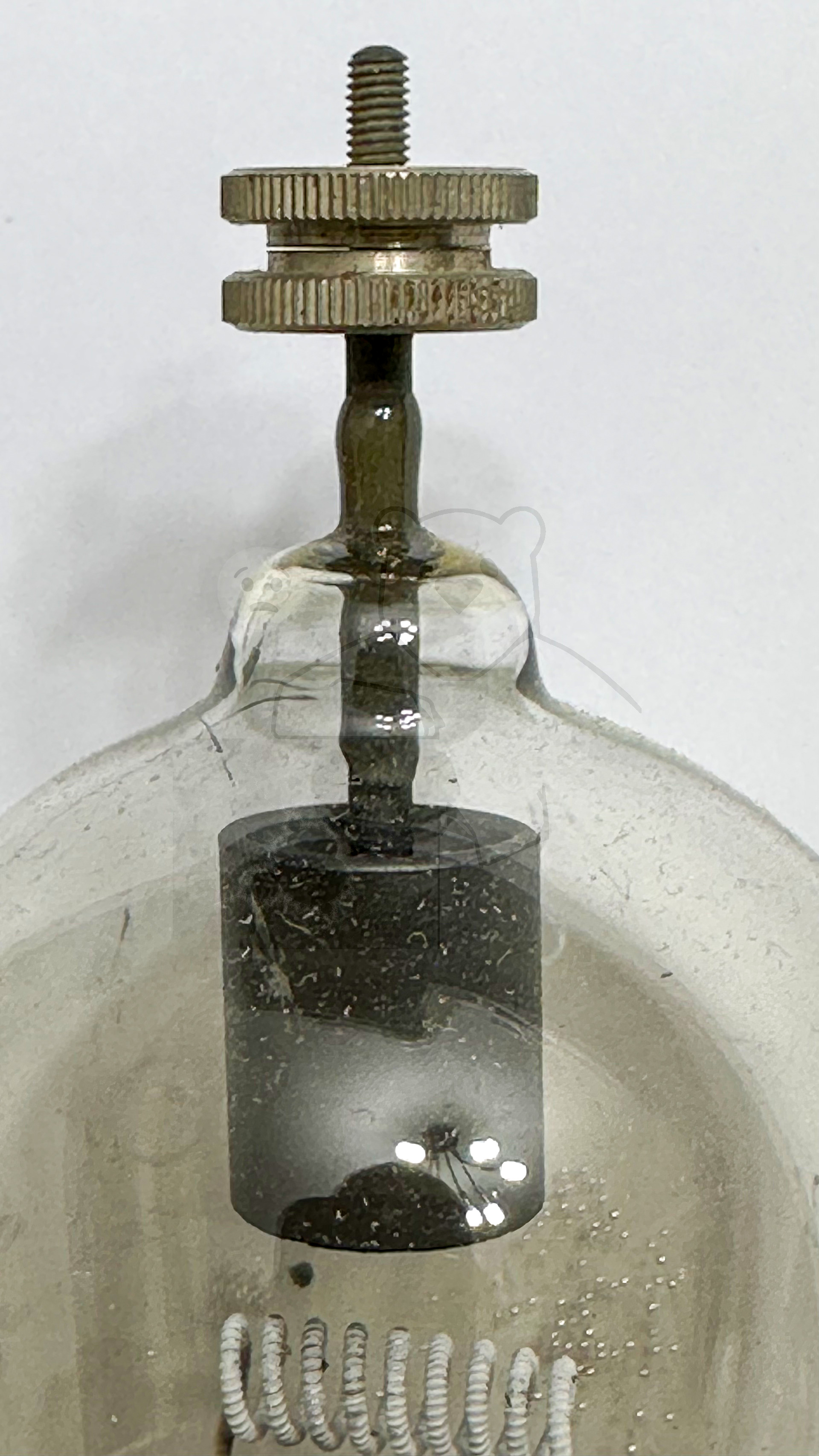

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Gasgefuellt

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der Gle10000/02/06

Bildquelle: Telefunken Datenblatt
