Daten und Bilder der Röhre: Gle10000/02/06

🔎 Beschreibung der Röhre: Gle10000/02/06

Name	Gle10000/02/06
Vergleichsname
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	5
Art der Heizung	Direkt

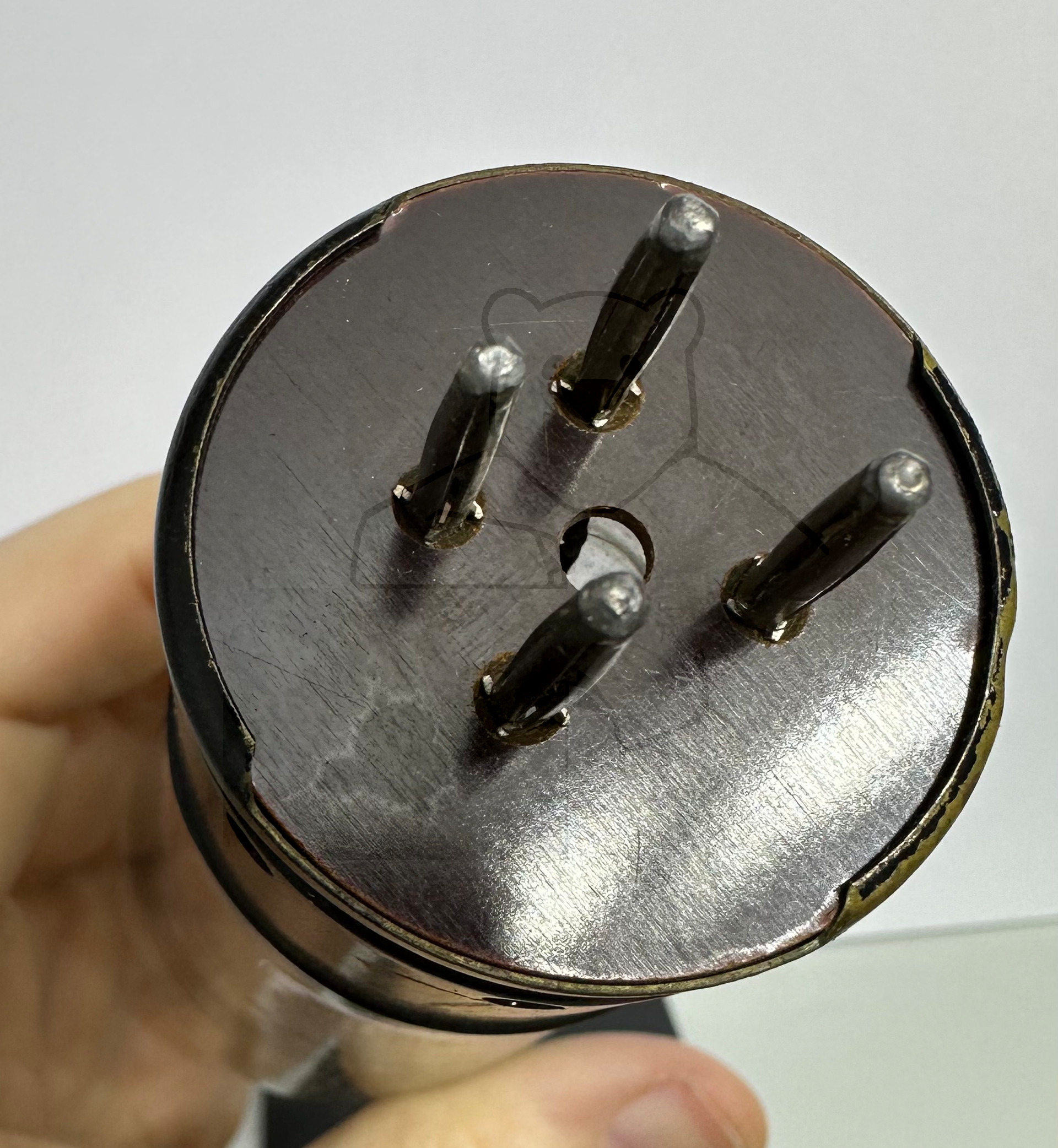

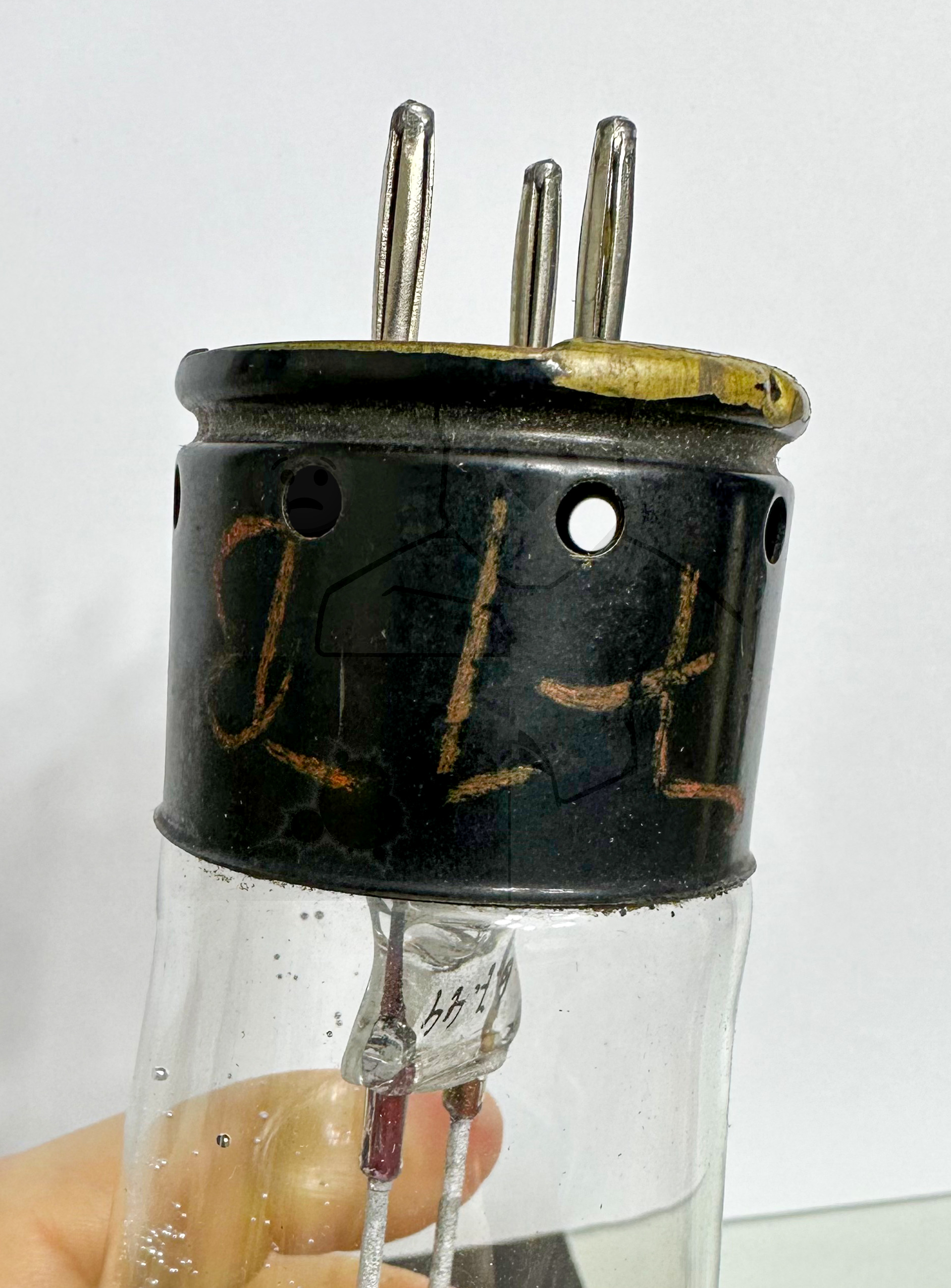

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.

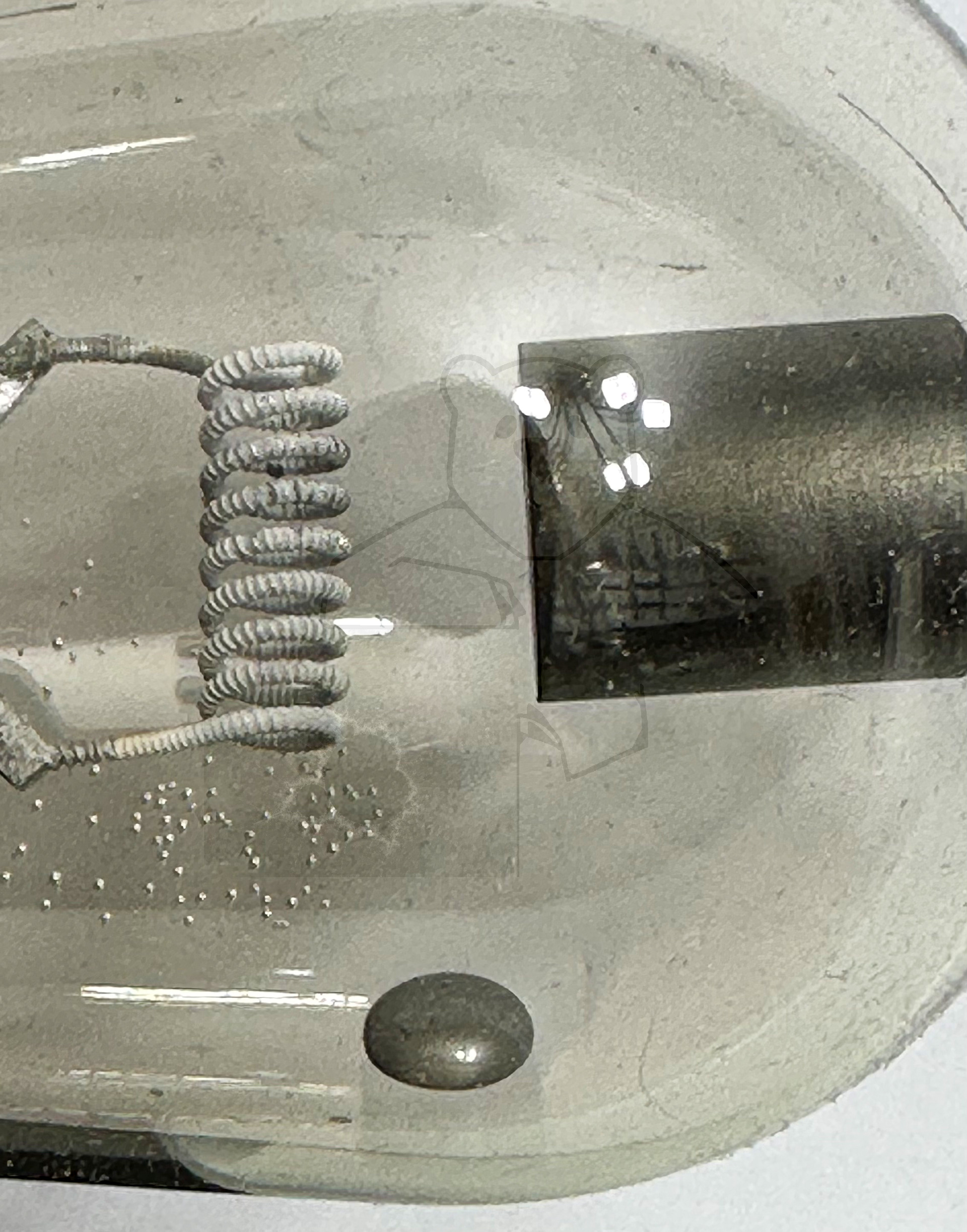

Zusätzliche Informationen	Röhre arbeitet mit Quecksilberfüllung
Letzte Änderung	24.02.2023 08:14:28

🔎 Beschreibung der Systeme für die Röhre: Gle10000/02/06

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Gasgefuellt

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

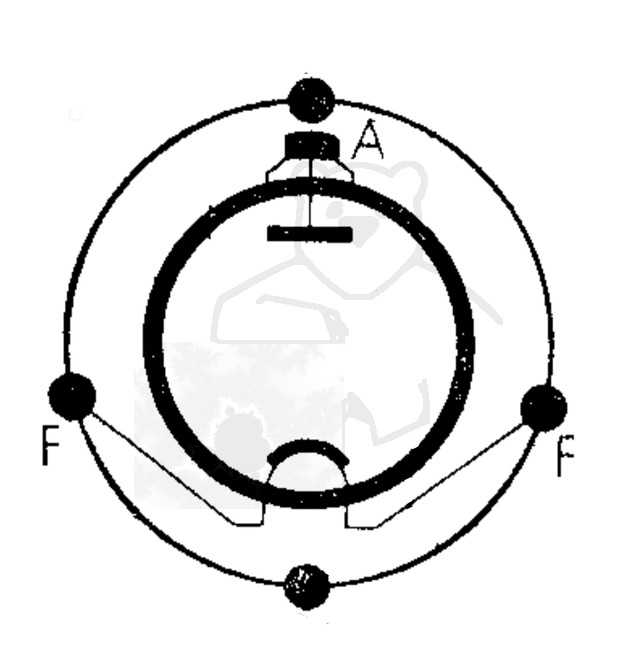

🔎 Sockelschaltung der Gle10000/02/06

Bildquelle: Telefunken Datenblatt
