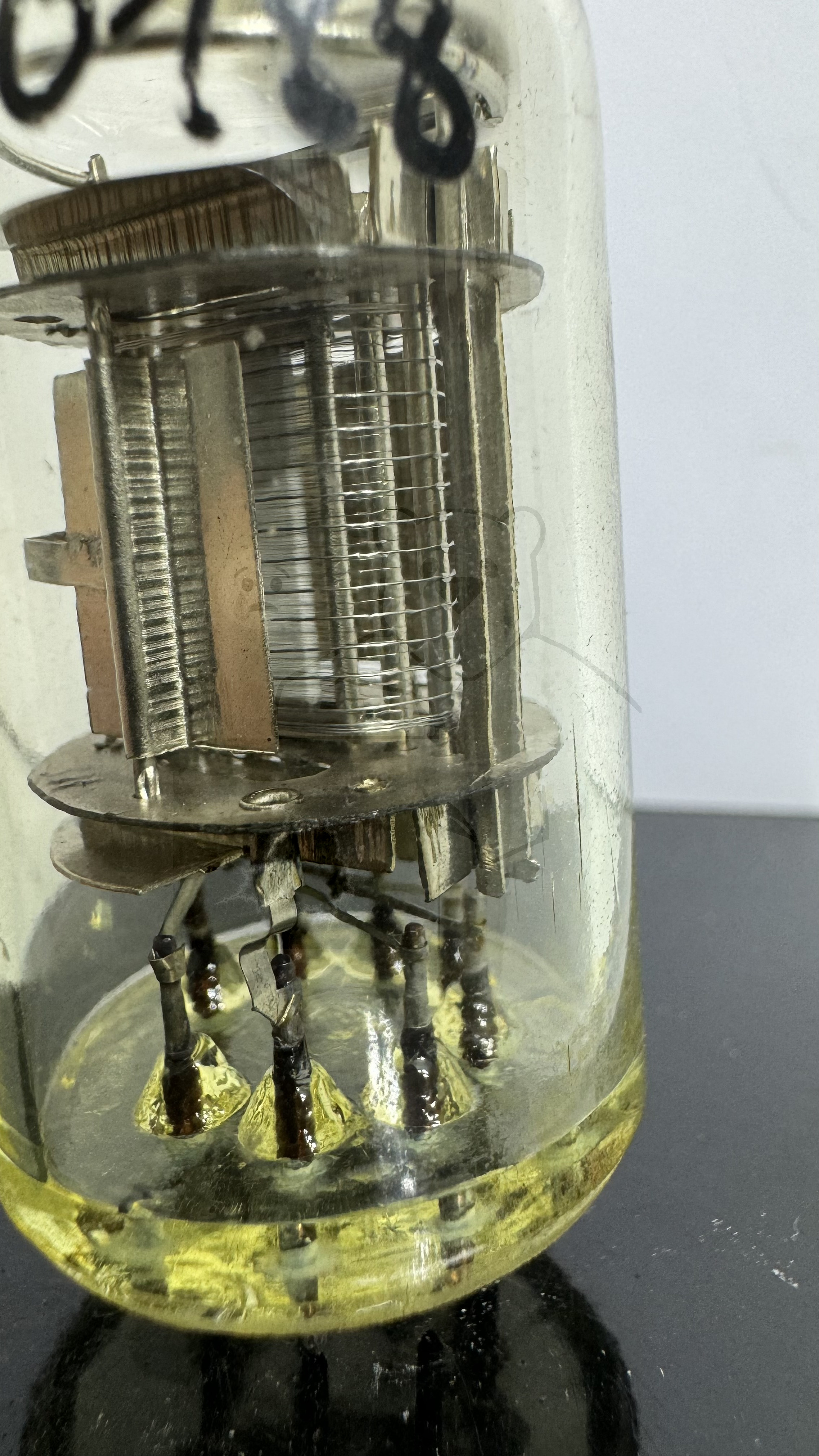

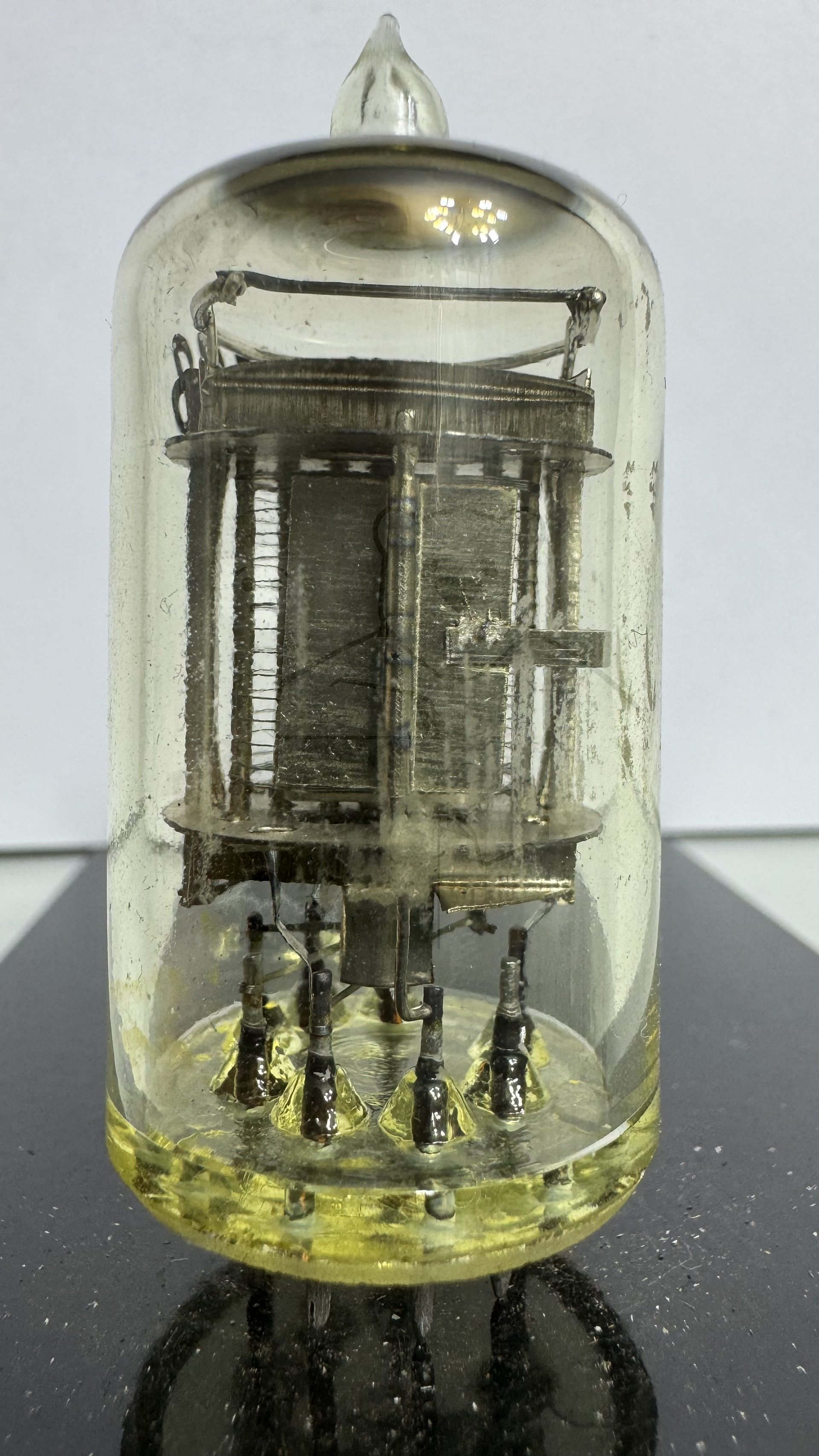

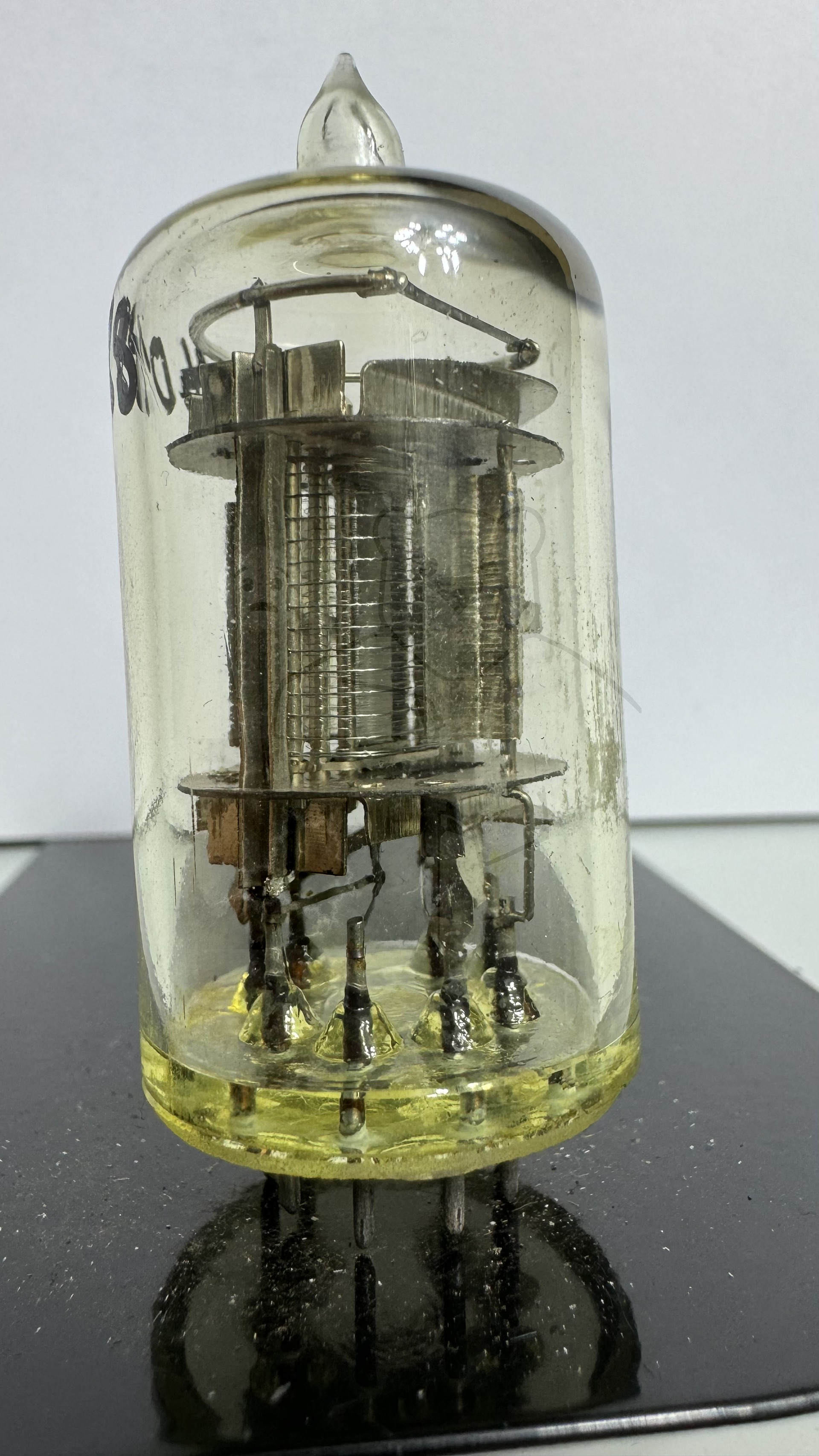

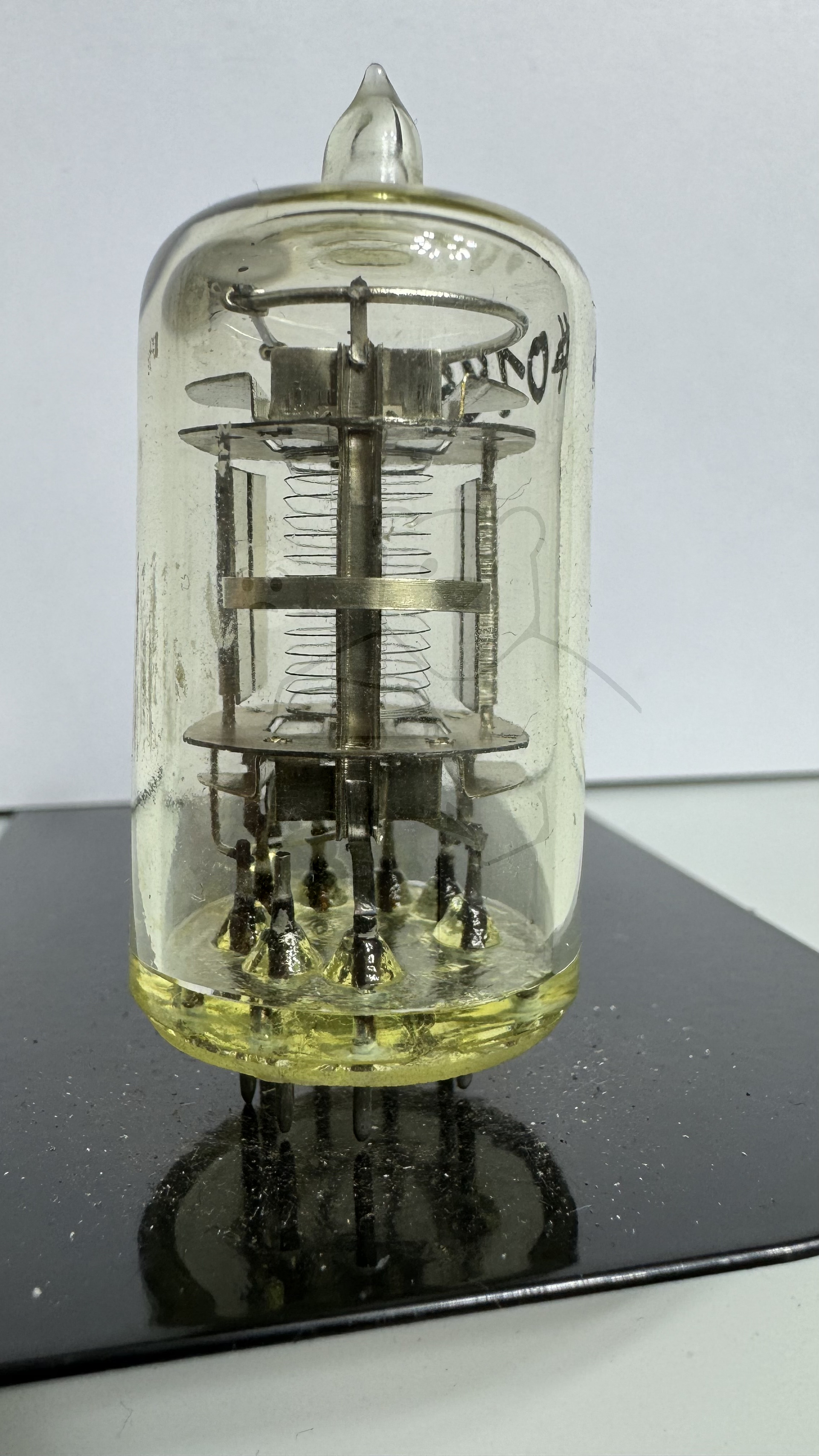

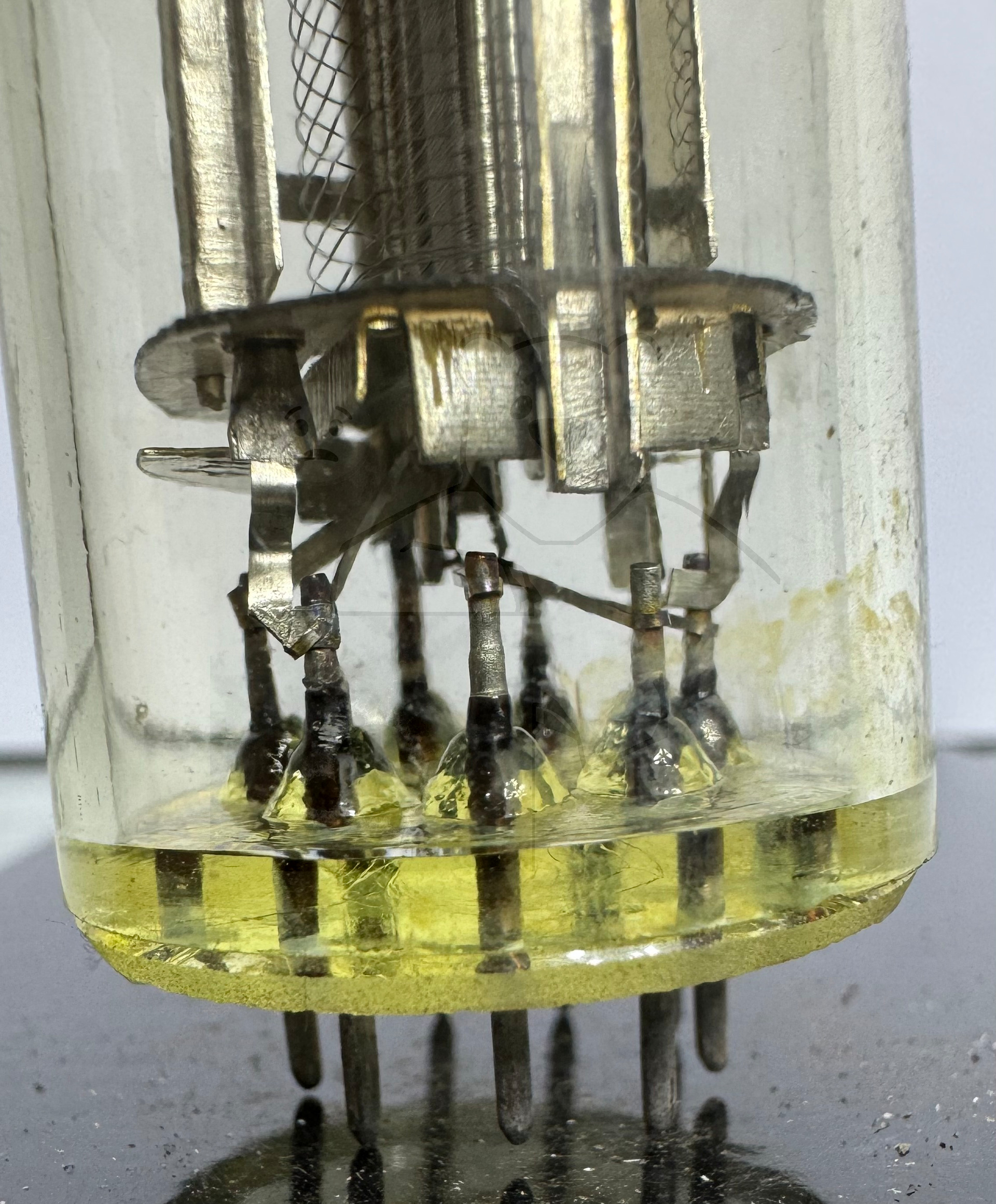

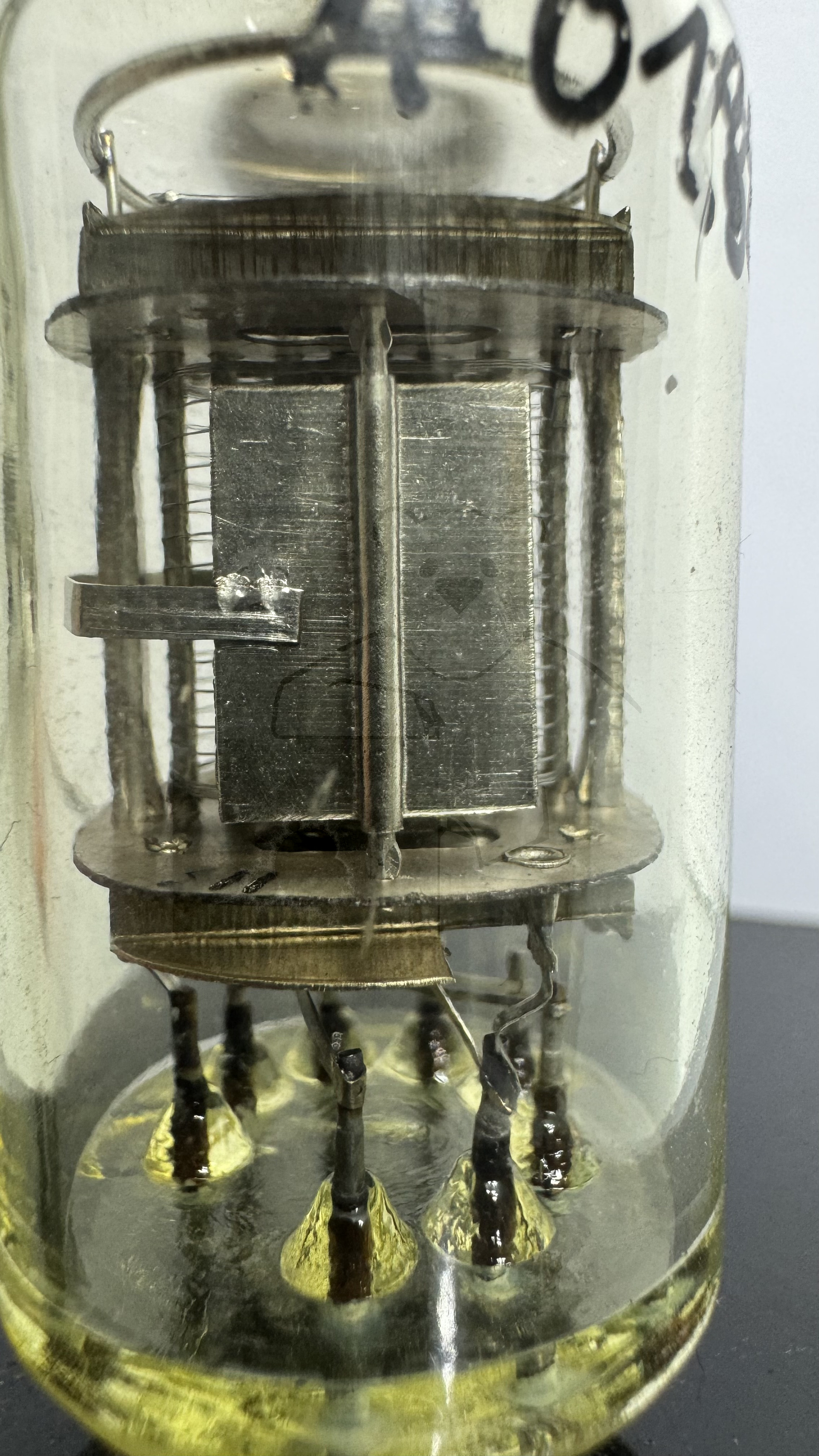

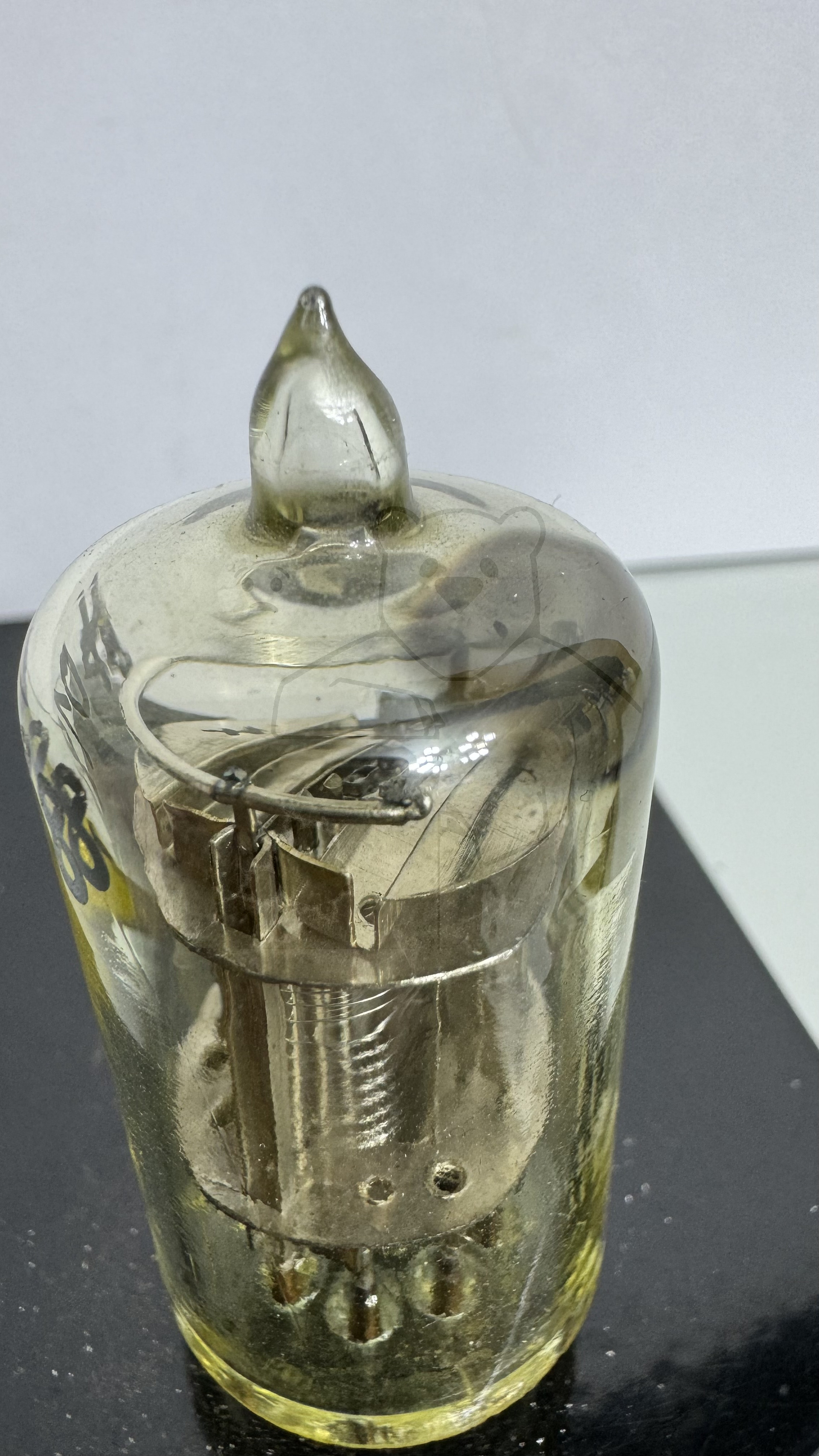

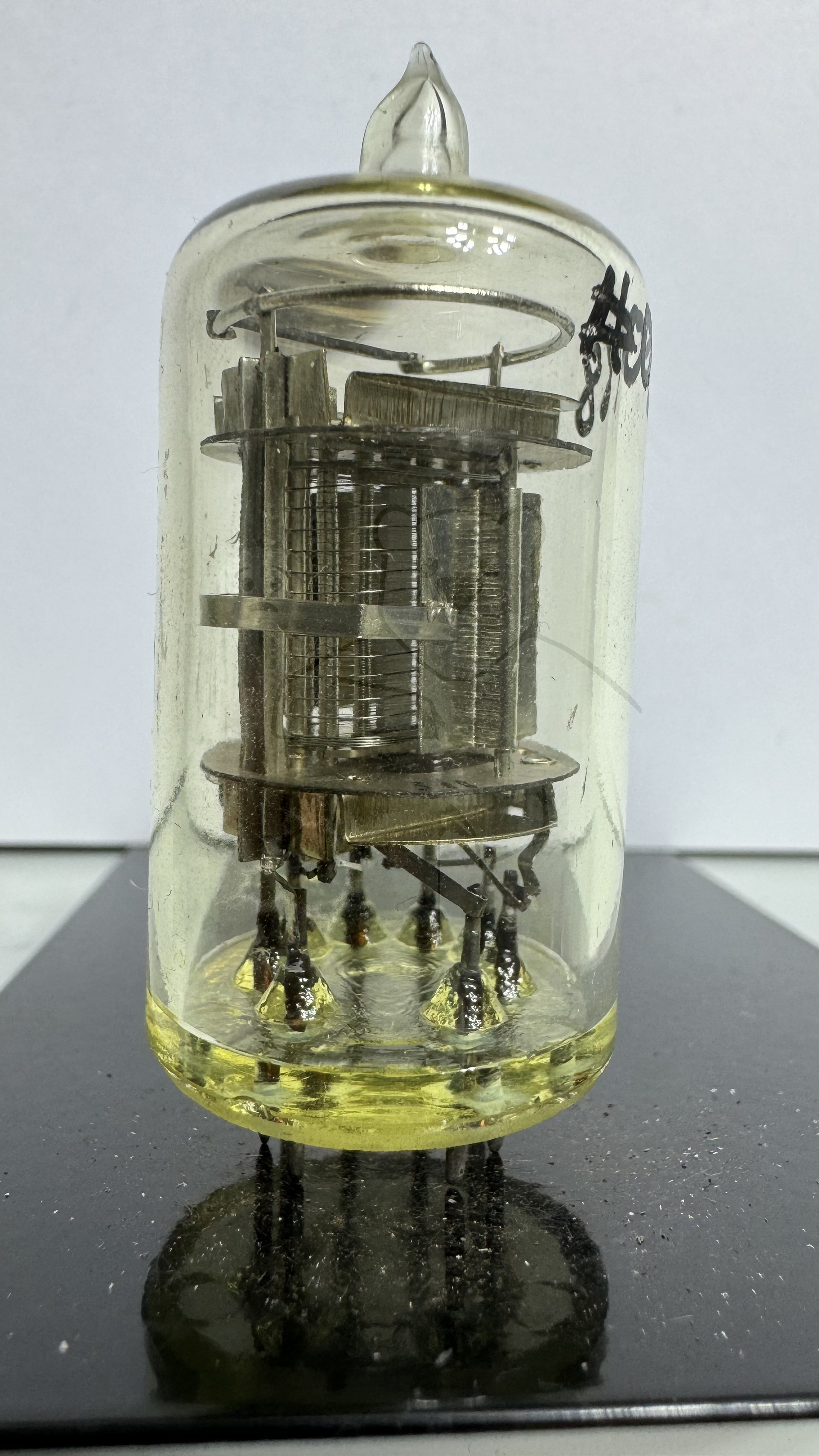

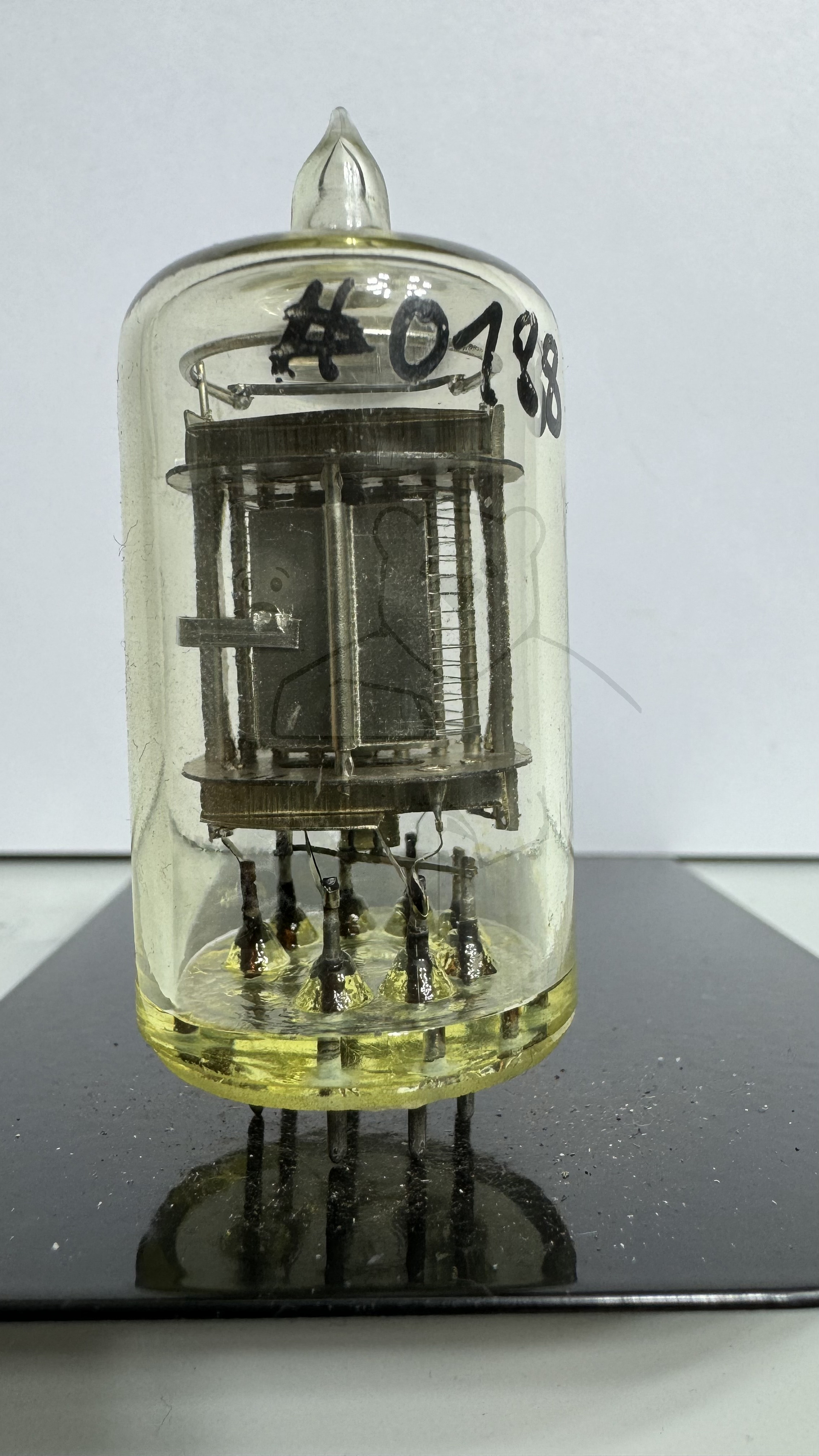

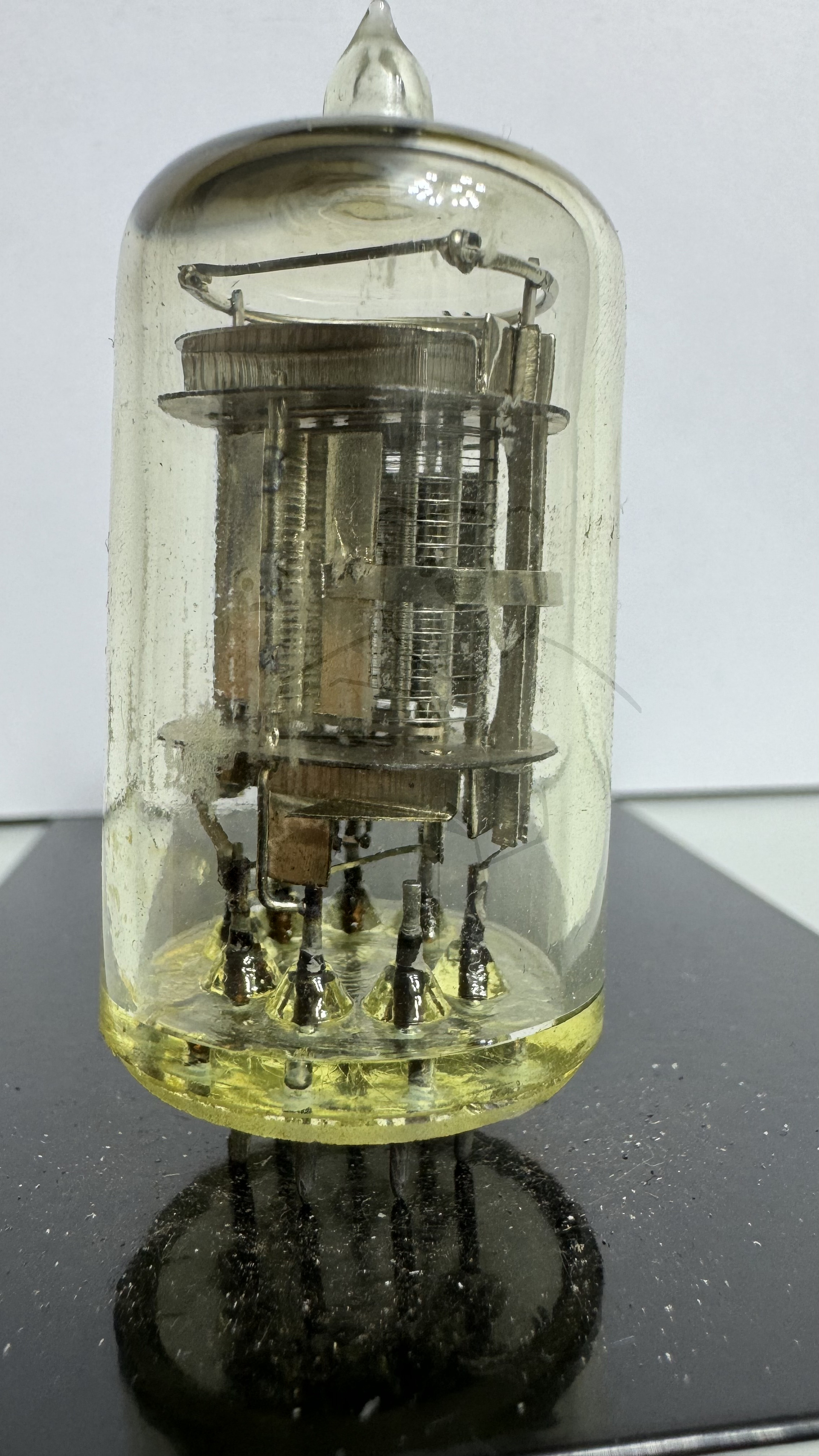

Daten und Bilder der Röhre: FB

🔎 Beschreibung der Röhre: FB Inventarnummer: 00188

Name	→ FB 📺 Mit Video
Vergleichsname	PTT212P
Hersteller	→ LCT (Laboratoire Central de Telecommunications)
Heizspannung (Volt)	18
Heizstrom (Ampère)	0,11
Art der Heizung	Indirekt

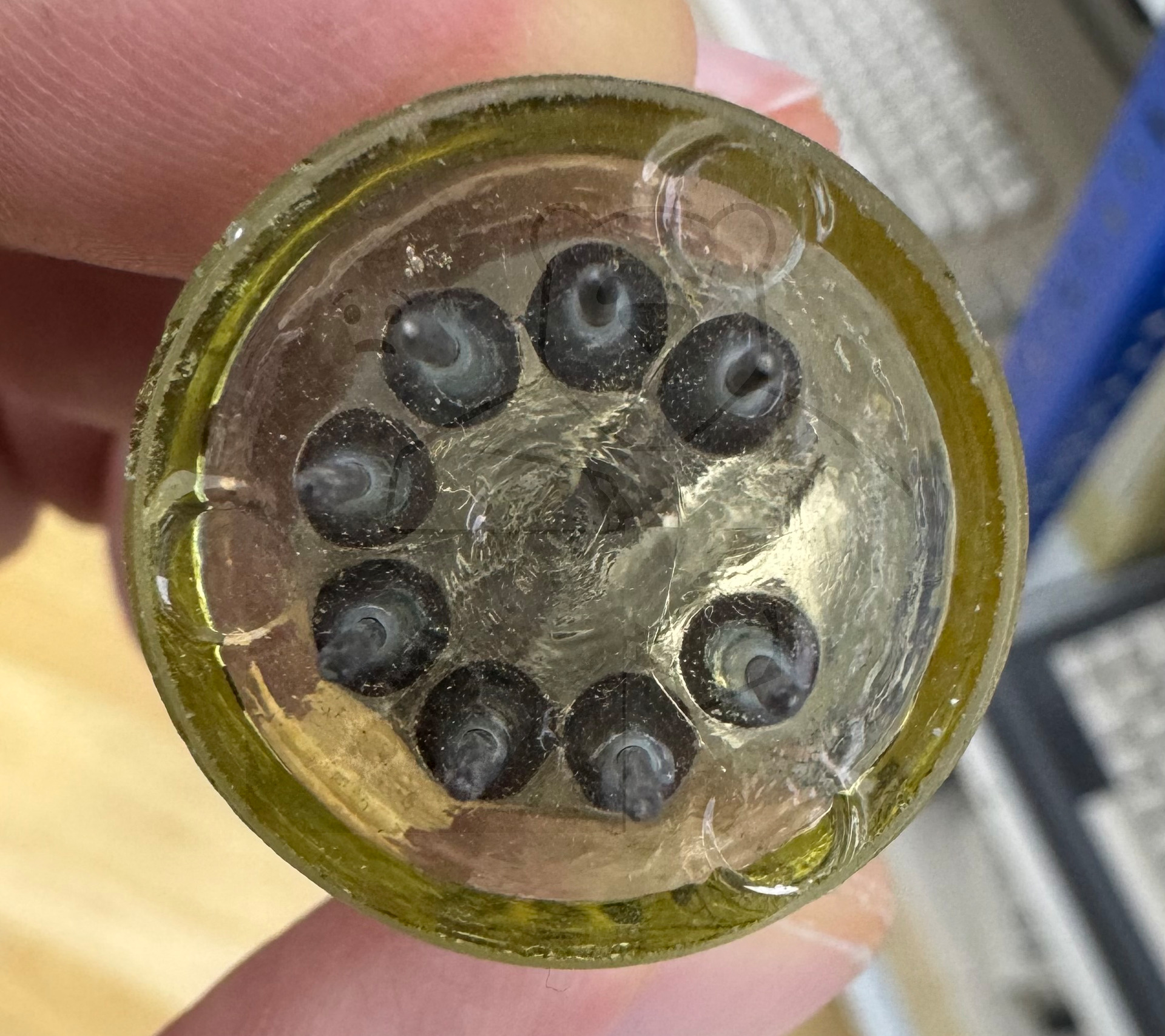

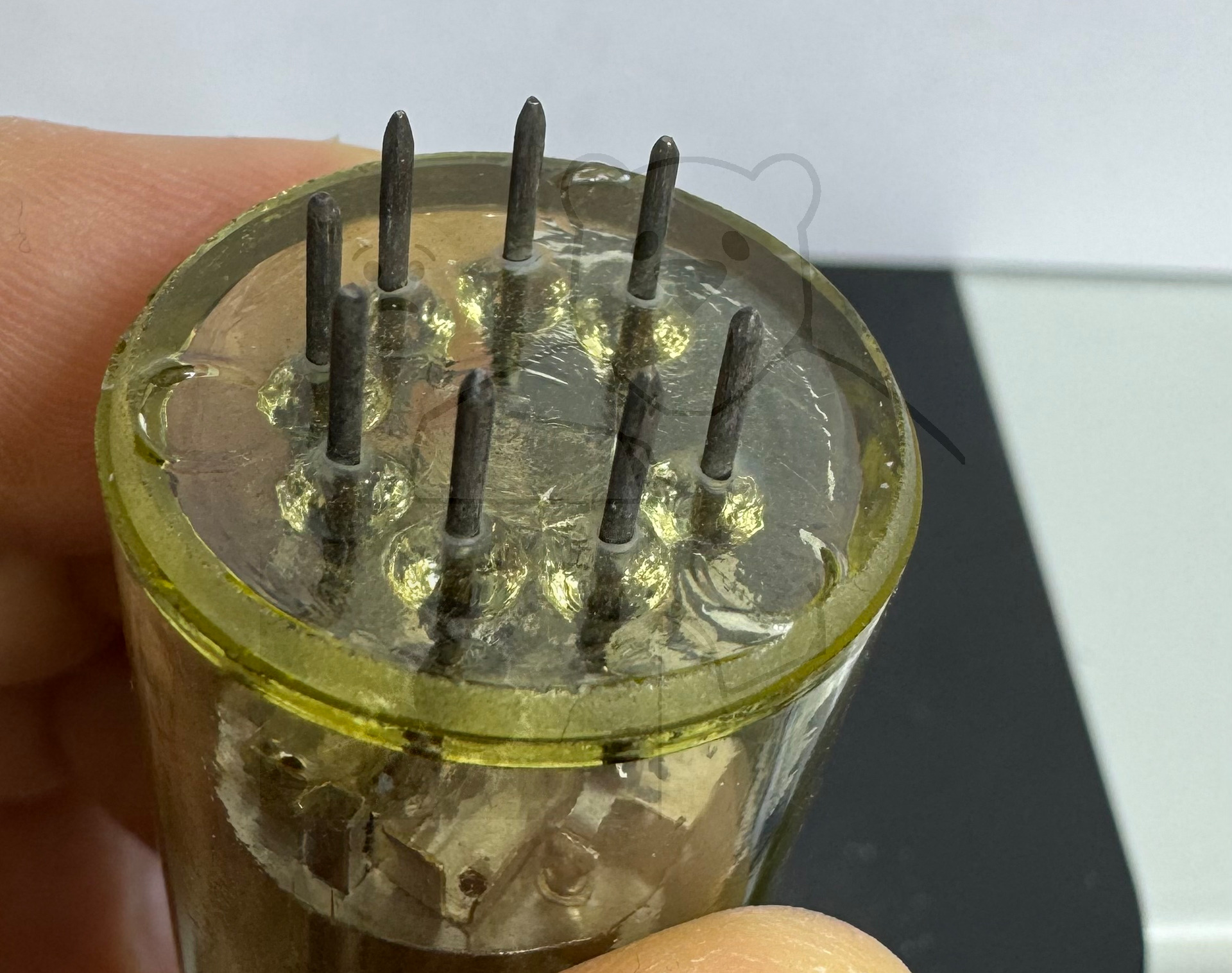

Röhren mit Sockel	→ Informationen zum Sockel: PTT49 (Frankreich), 8pol. → Liste aller Röhren mit: PTT49 (Frankreich), 8pol.
Informationen Röhrentyp	Wer kann genauere Angaben zu diesem Röhrentyp machen? Nach der Auskunft eines Sammler-Kollegen ist diese Röhre vom Typ → FB und wurde von 'LCT (Laboratoire Central de Telecommunications)' entwickelt. Diese Langlebensdauer Röhre wurden wohl in Landstationen für Seekabel eingesetzt. Die spätere kommerzielle Version ist die PTT212P.
Informationen	→ „Aus der Saarbrücker Sammlung“
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Umwickelt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L21

🔎 Beschreibung der Systeme für die Röhre: FB

	System 1
Kathode	2
Gitter 1	1
Gitter 2	5
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Unterseekabel Verstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der FB

Bildquelle: LCT (Laboratoire Central de Telecommunications) Datenblatt

🔎 YouTube Video zu FB

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/STyhewcmDmg (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: FB
Datenblatt FB PTT212P CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (300 kB)
Datenblatt PTT141 CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (300 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
