đ Beschreibung der Röhre: 25BQ6GT Inventarnummer: 00180
| Name | â 25BQ6GT |
| Vergleichsname | 25BQ6 |
| Hersteller | â General Electric |
| Heizspannung (Volt) | 25 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | 3-13 188-5 â Aus der SaarbrĂŒcker Sammlung |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L9 |
đ Beschreibung der Systeme fĂŒr die Röhre: 25BQ6GT
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | 4 |
| Gitter 3 | 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | |
| Funktion | â Horizontalablenkung, Endroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

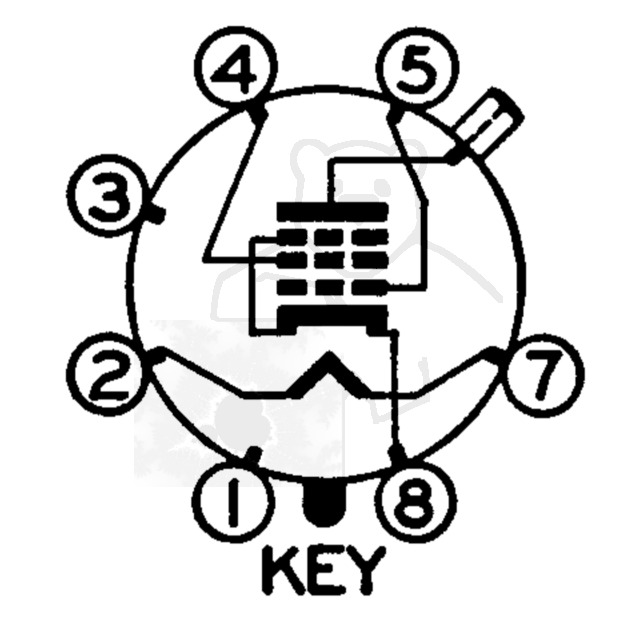

đ Sockelschaltung der 25BQ6GT
Bildquelle: General Electric Datenblatt
đ DatenblĂ€tter zur Röhre: 25BQ6GT
Datenblatt 25BQ6 General Electric.pdf (354 kB)
Datenblatt 25BQ6GT Tung-Sol [www.tubedata.info].pdf (330 kB)
Pruefkarte 25BQ6 - Neuberger RPM370 Roehrenmessgeraet.pdf (208 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 25BQ6GT

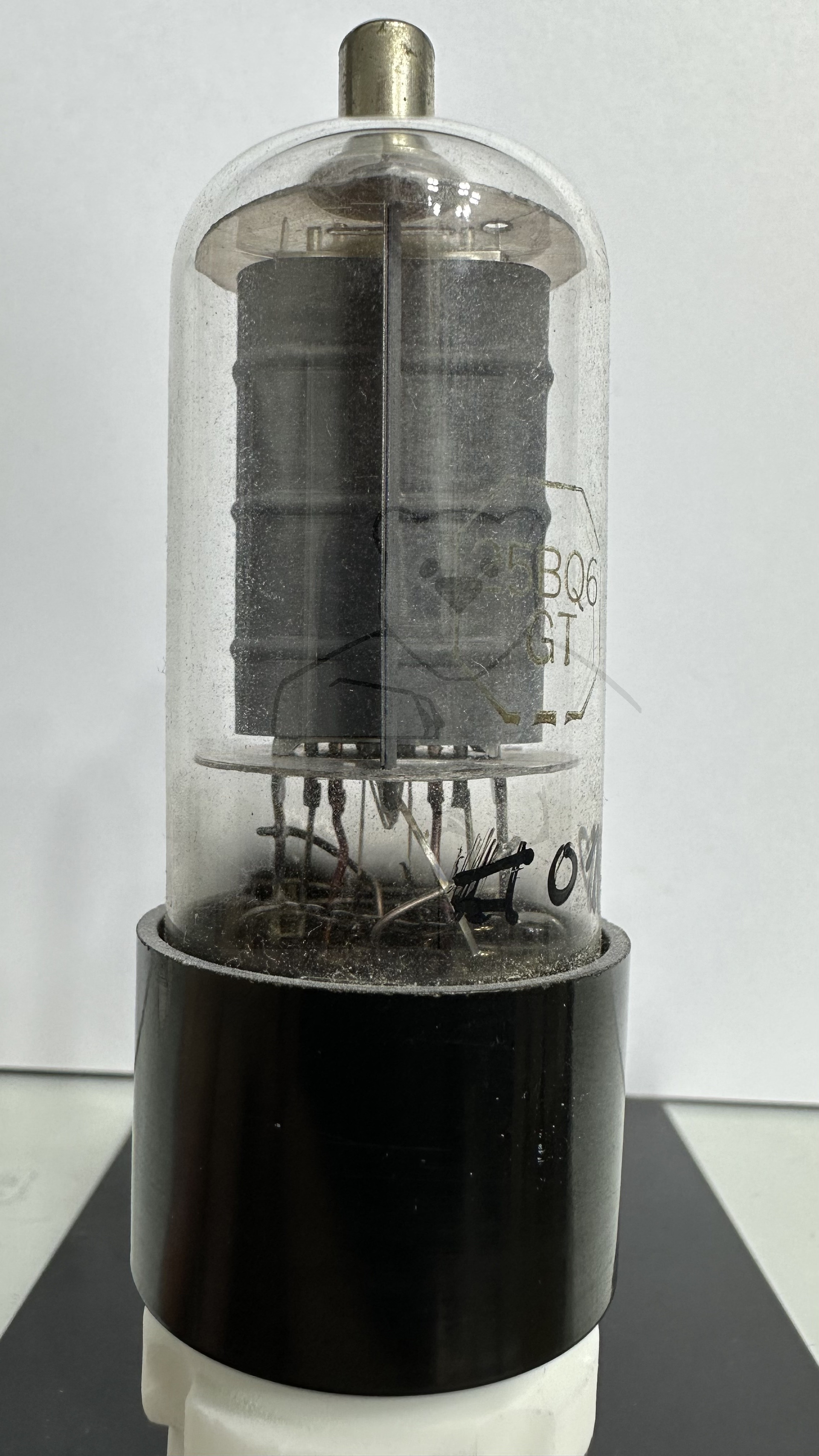

Röhre 25BQ6GT #0180 Bild 1

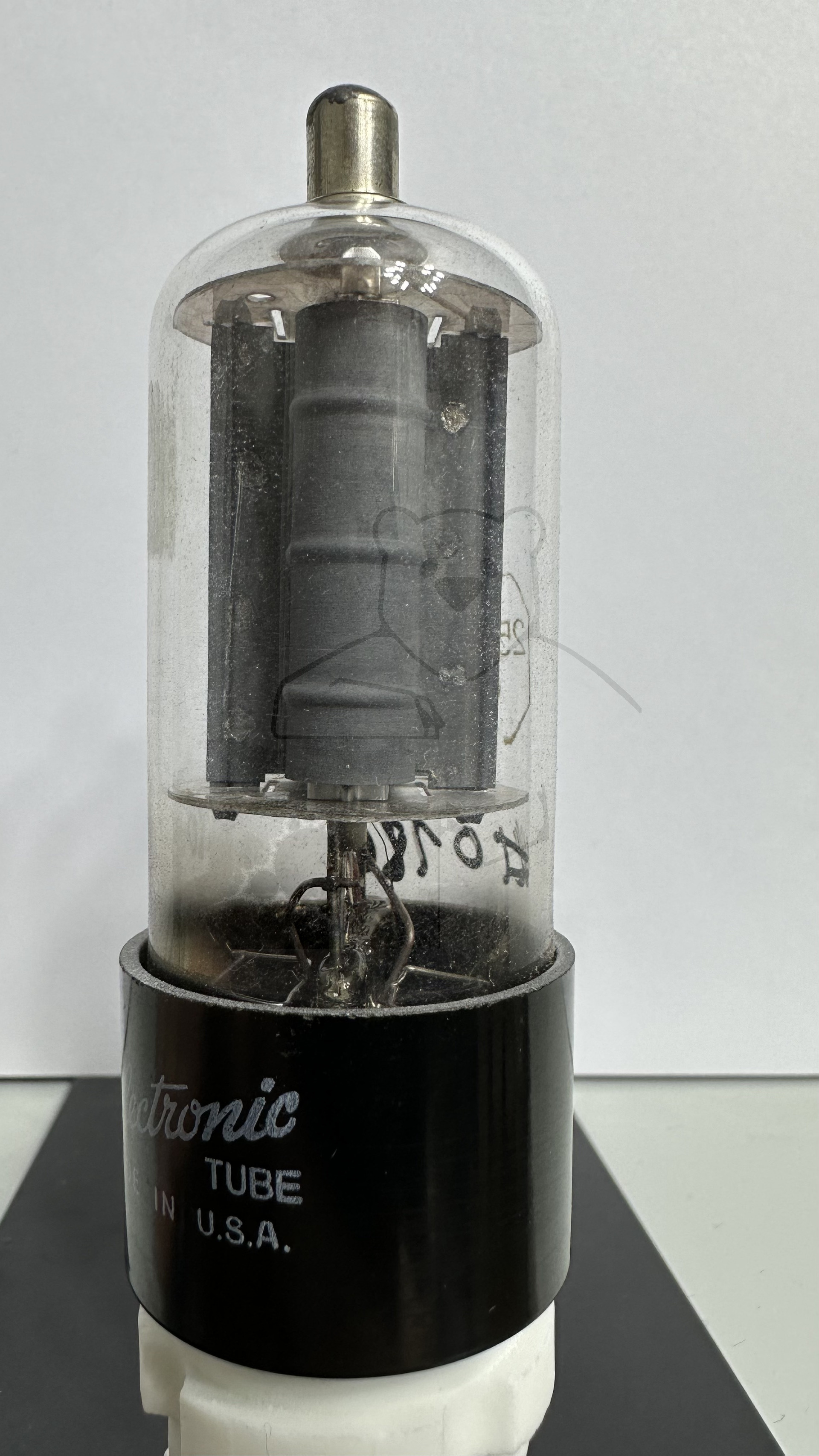

Röhre 25BQ6GT #0180 Bild 2
