Daten und Bilder der Röhre: 6W4GT

🔎 Beschreibung der Röhre: 6W4GT Inventarnummer: 00175

Name	→ 6W4GT
Vergleichsname
Hersteller	→ Egro
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen	→ „Aus der Saarbrücker Sammlung“
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

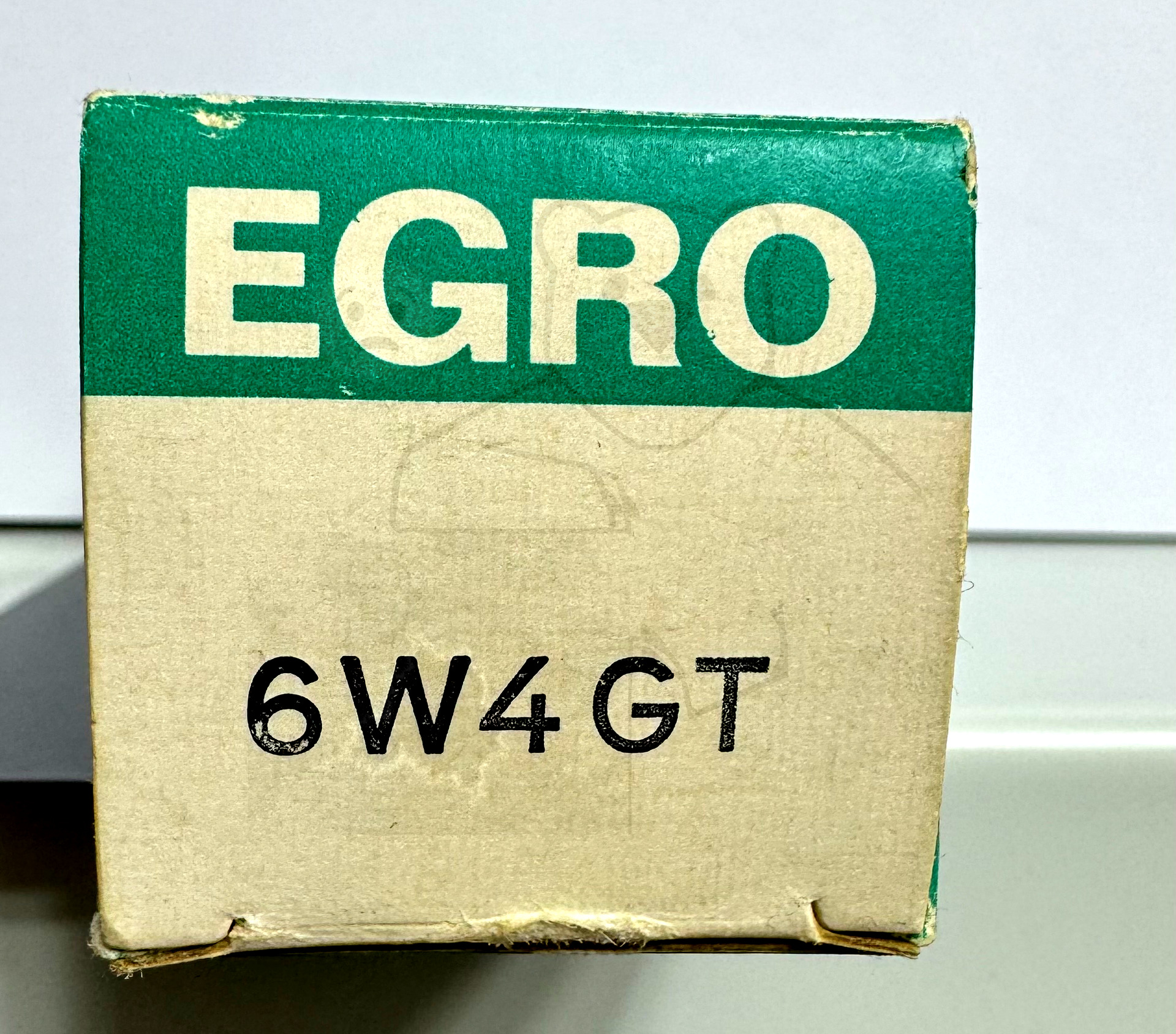

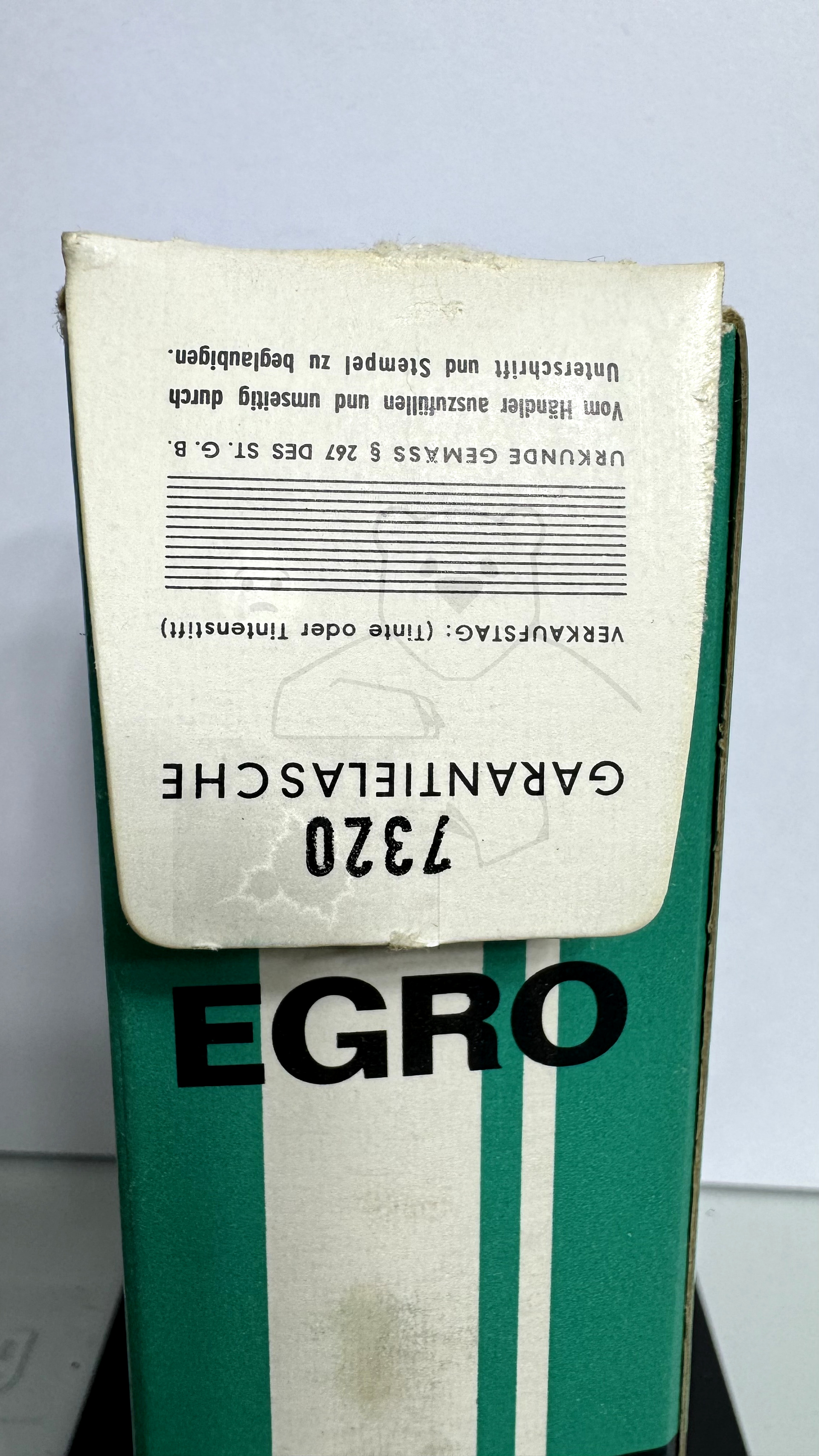

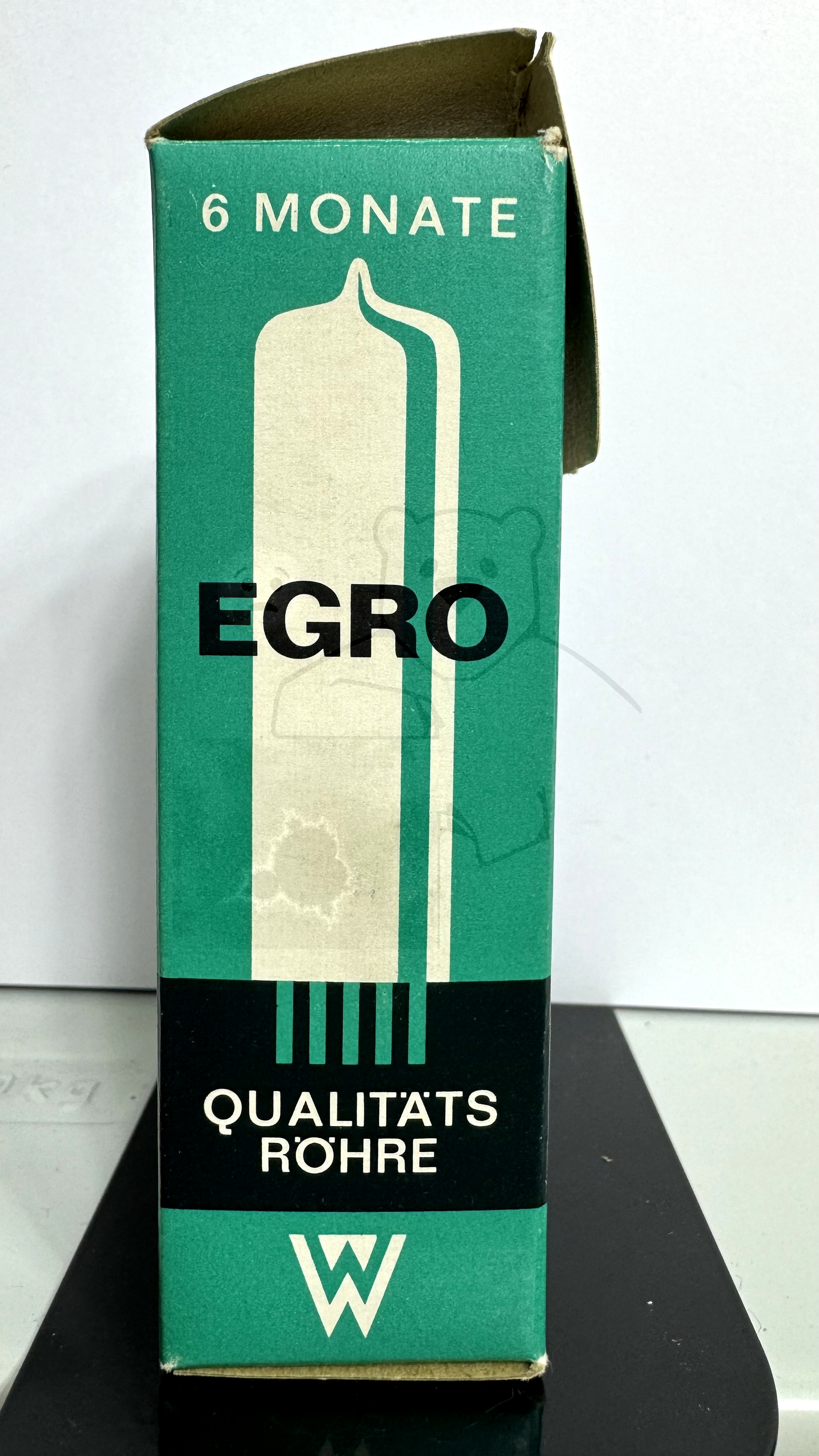

Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L2

🔎 Beschreibung der Systeme für die Röhre: 6W4GT

	System 1
Kathode	3
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	7, 8
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6W4GT

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6W4GT
Datenblatt 6W4GT General Electric Version 1.pdf (168 kB)
Datenblatt 6W4GT General Electric Version 2.pdf (182 kB)
Datenblatt 6W4GT RCA [www.tubedata.info].pdf (63 kB)
Datenblatt 6W4GT Tung-Sol [www.tubedata.info].pdf (106 kB)
Datenblatt 6W4GTA General Electric [www.tubedata.info].pdf (182 kB)
Pruefkarte 6U4 6W4GT - Neuberger RPM370 Roehrenmessgeraet.pdf (258 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
