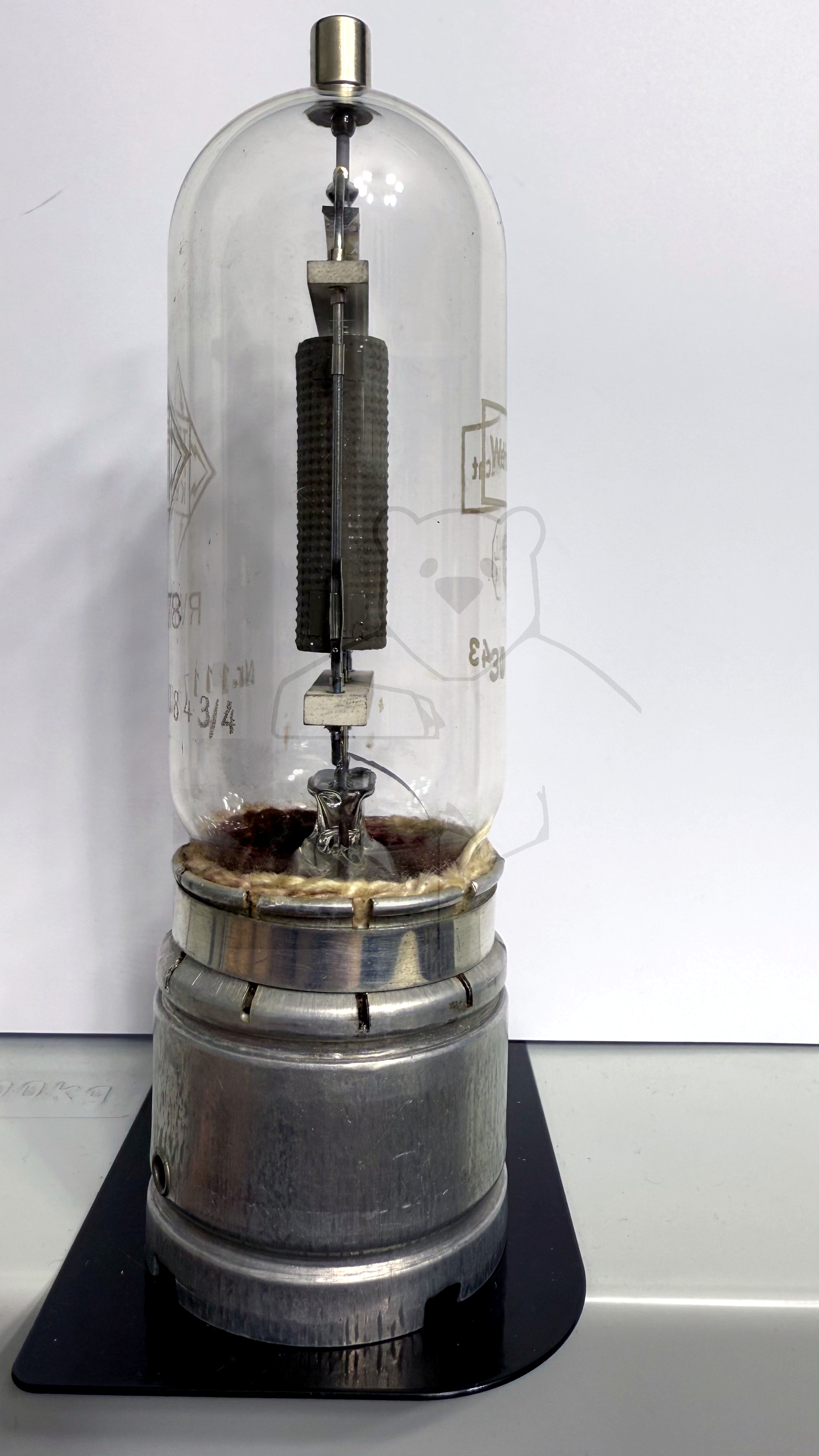

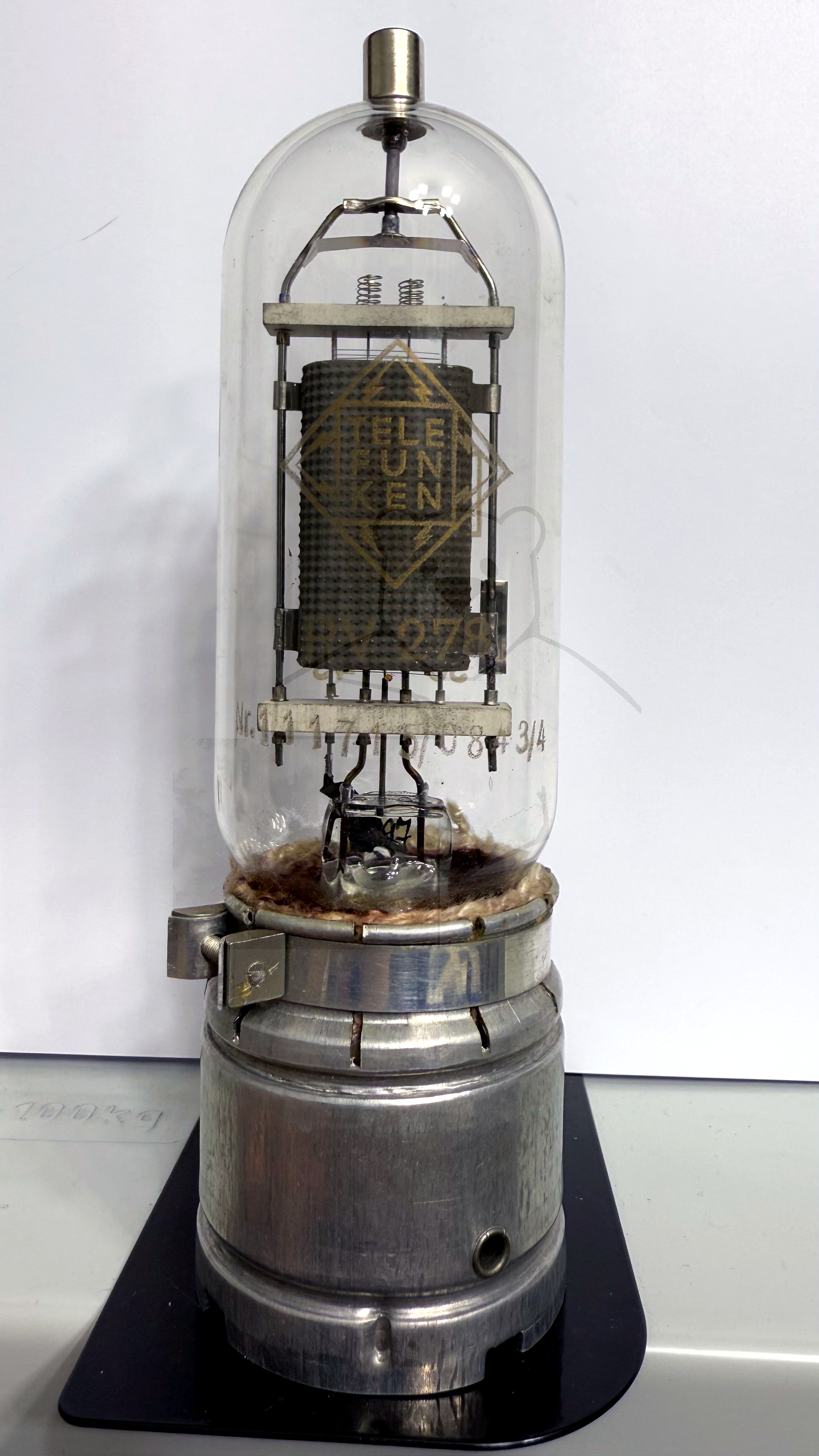

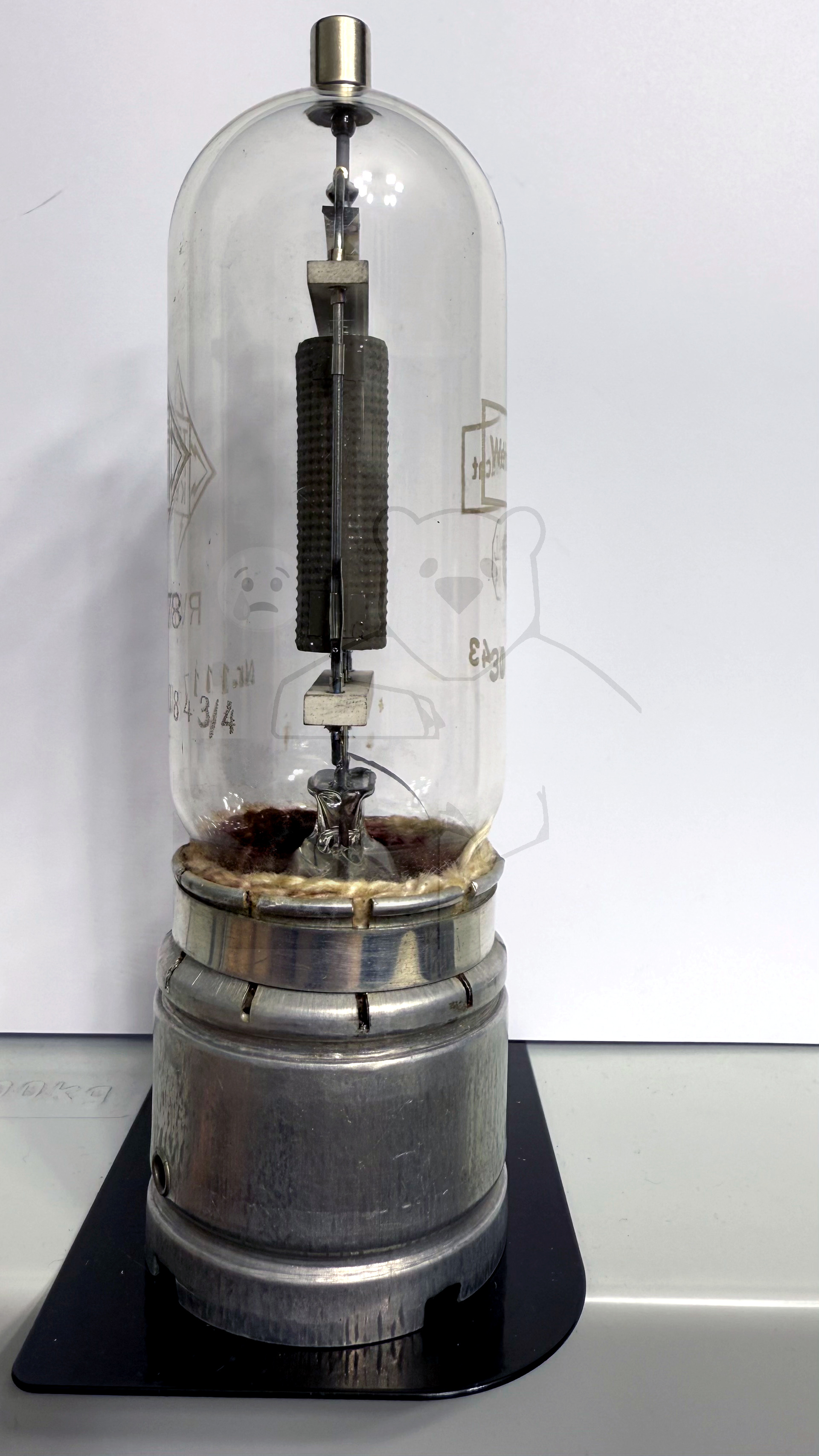

Daten und Bilder der Röhre: RV278

🔎 Beschreibung der Röhre: RV278 Inventarnummer: 00087

Name	→ RV278
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	10
Heizstrom (Ampère)	3,25
Art der Heizung	Direkt

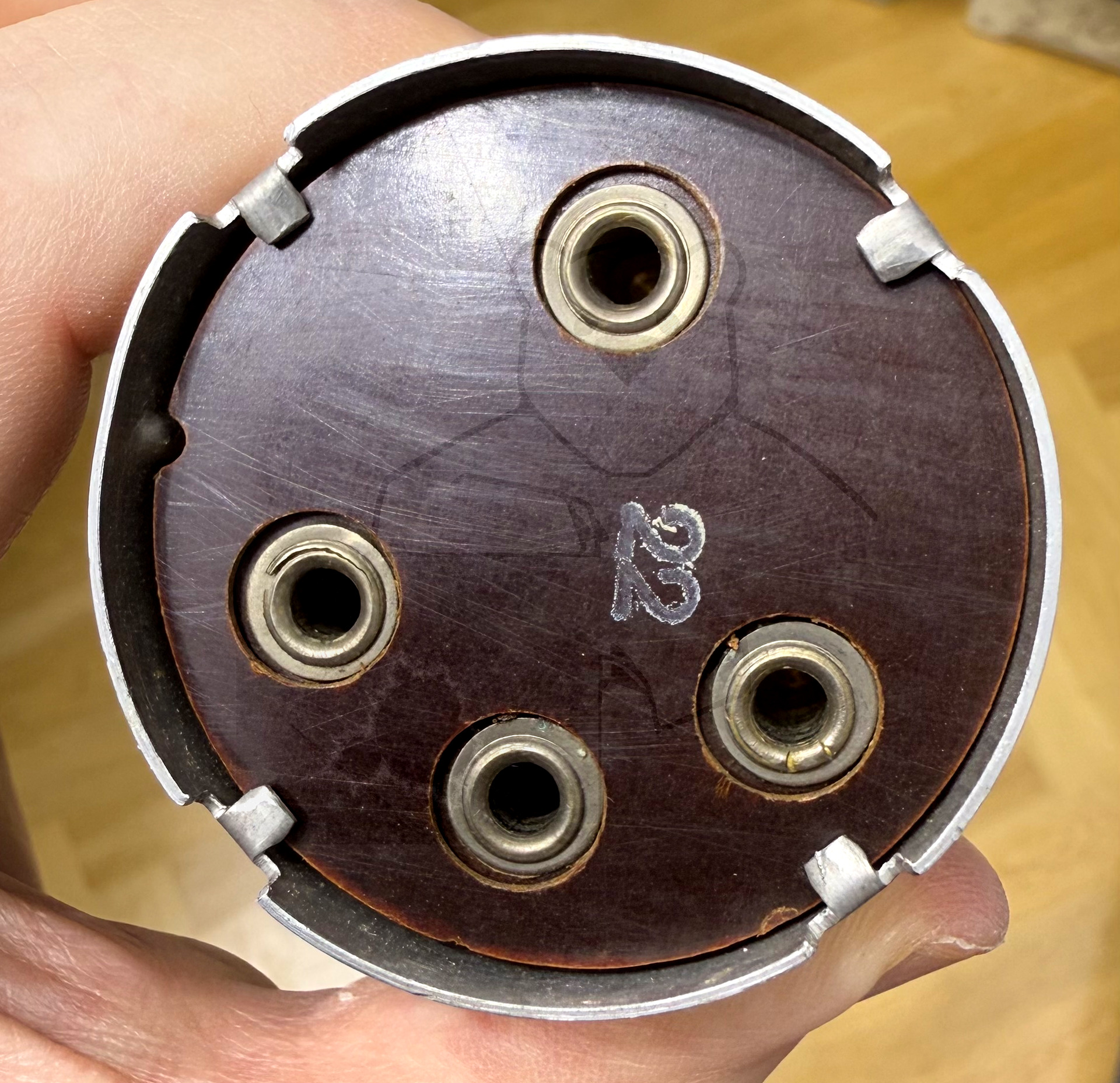

Röhren mit Sockel	→ Informationen zum Sockel: Bajonettsockel, 4pol. → Liste aller Röhren mit: Bajonettsockel, 4pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	111715/0843/4
Verpackung	Umwickelt
Getestet

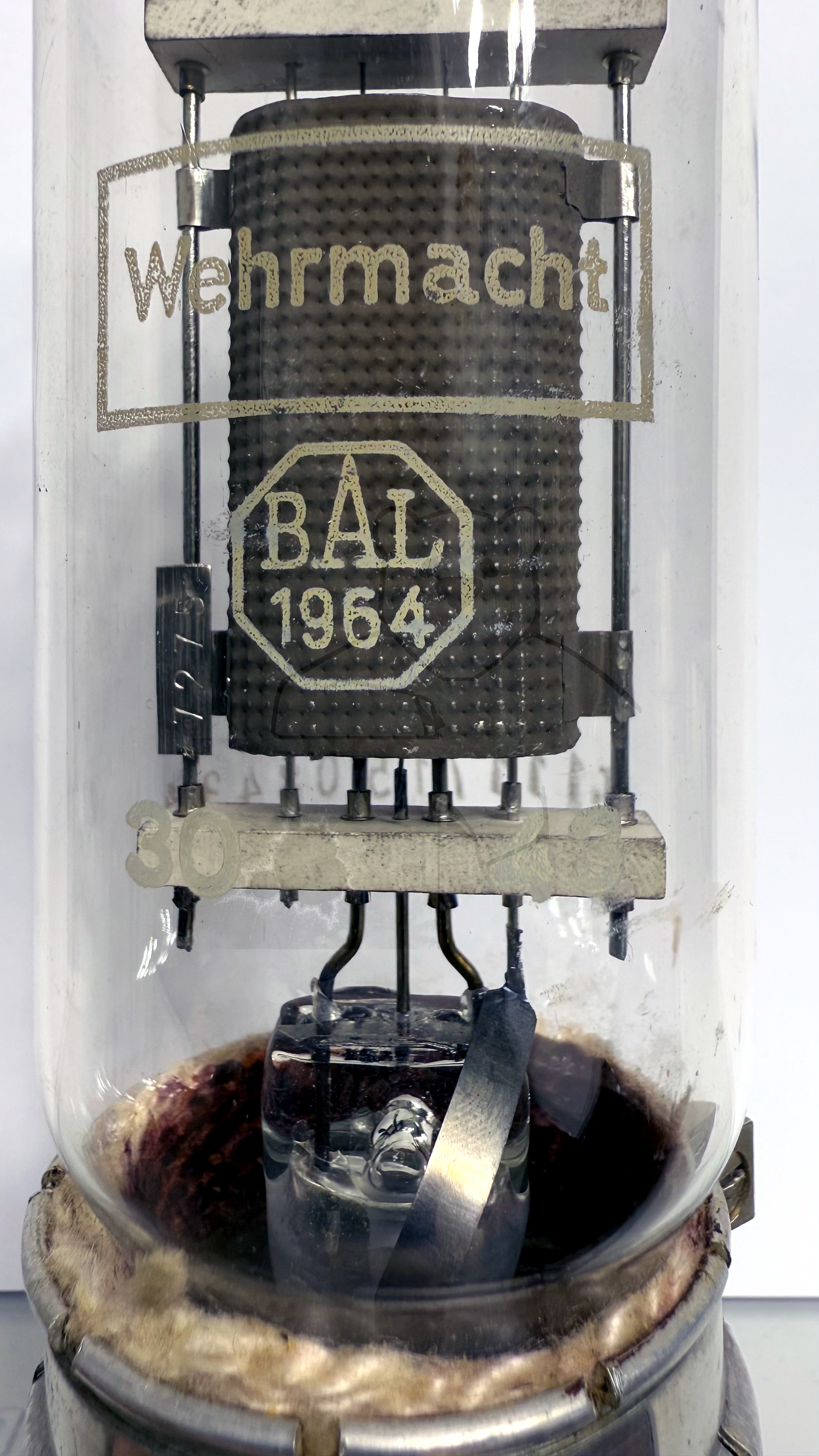

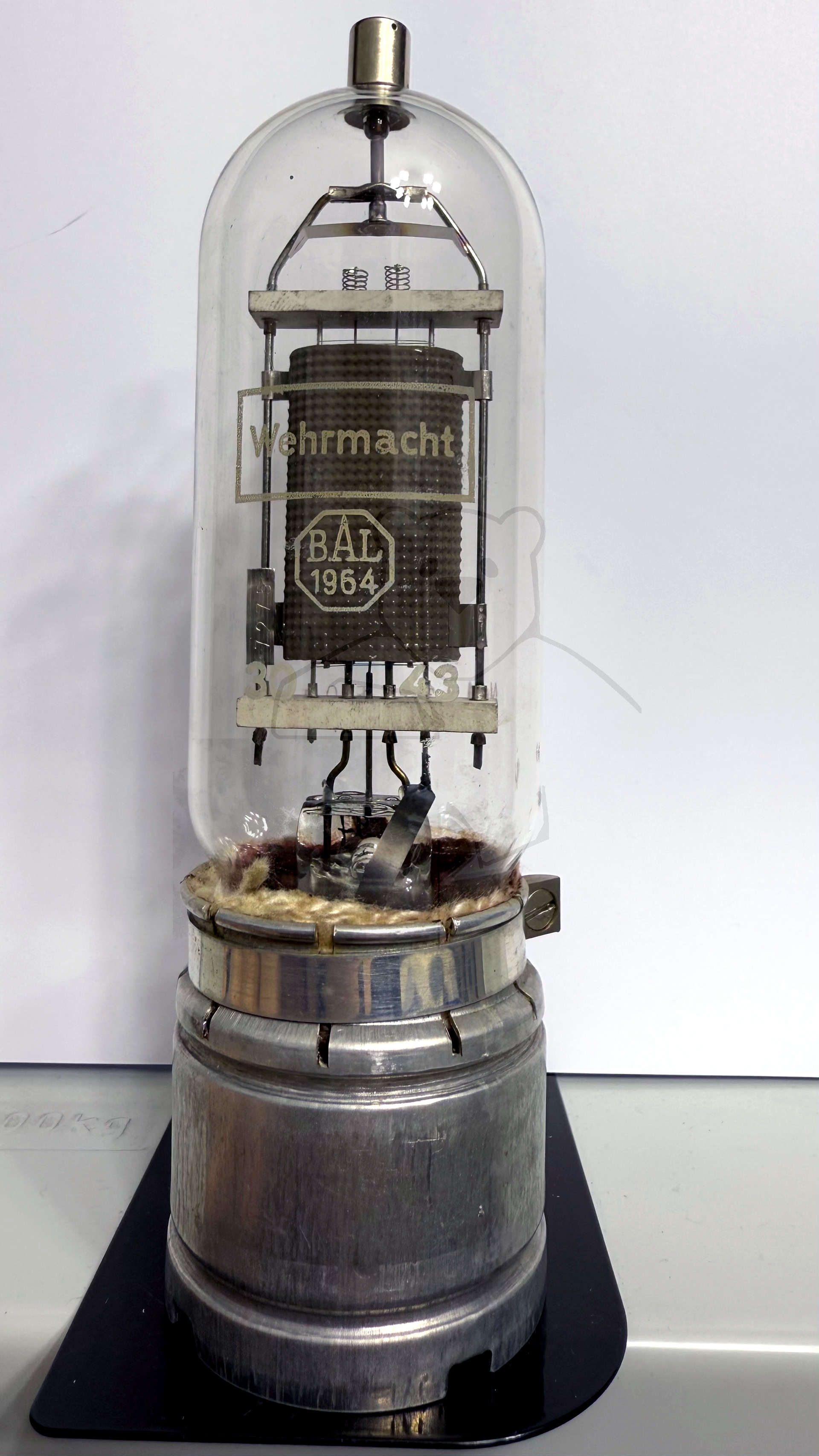

Hoheitszeichen	Wehrmacht BAL1964 30 43 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S117

🔎 Beschreibung der Systeme für die Röhre: RV278

	System 1
Kathode	H1
Gitter 1	G
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	H1, H2
Abschirmung	Seitenbuchse
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RV278

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RV278
Datenblatt RV278 Telefunken.pdf (793 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
