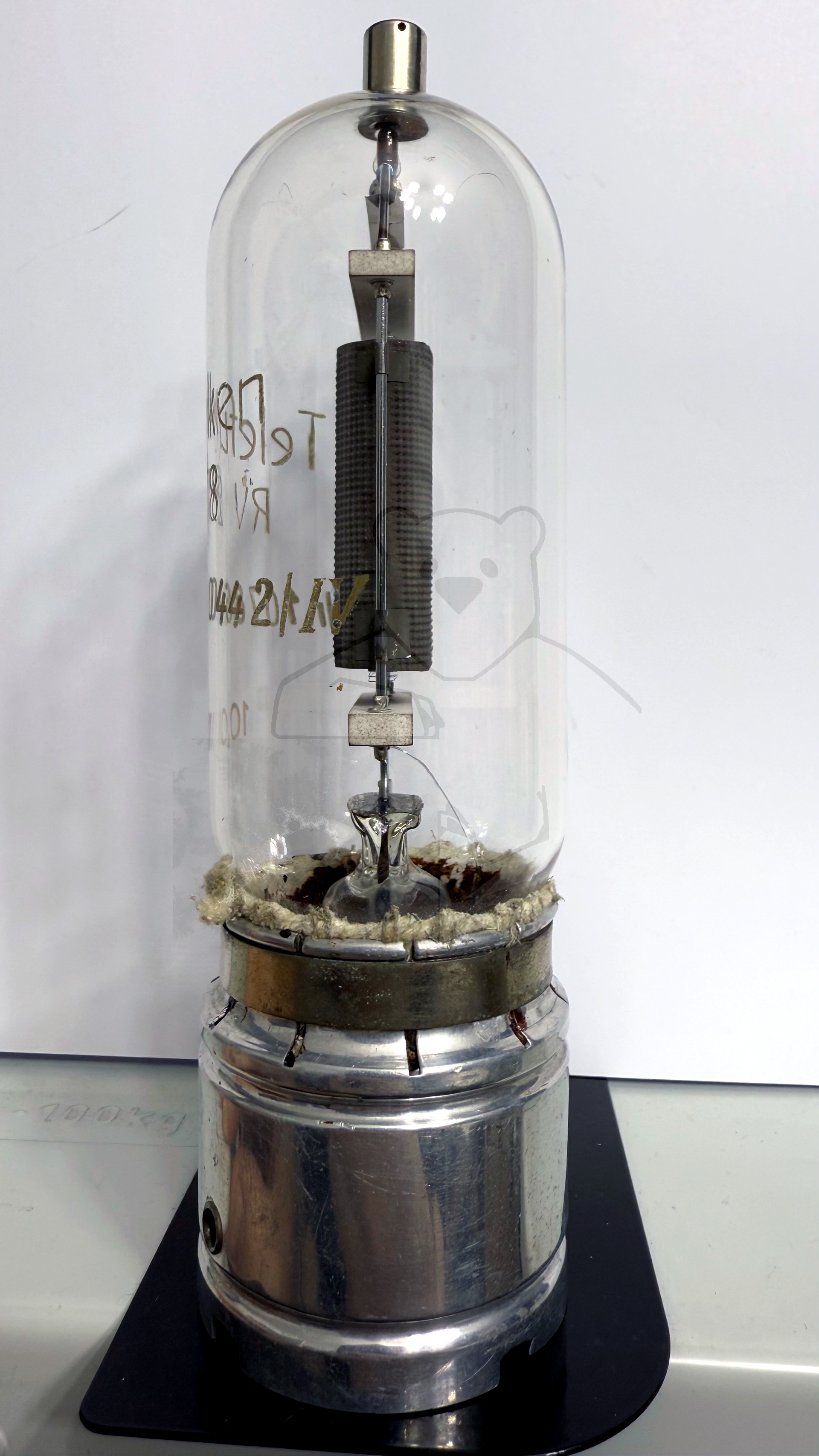

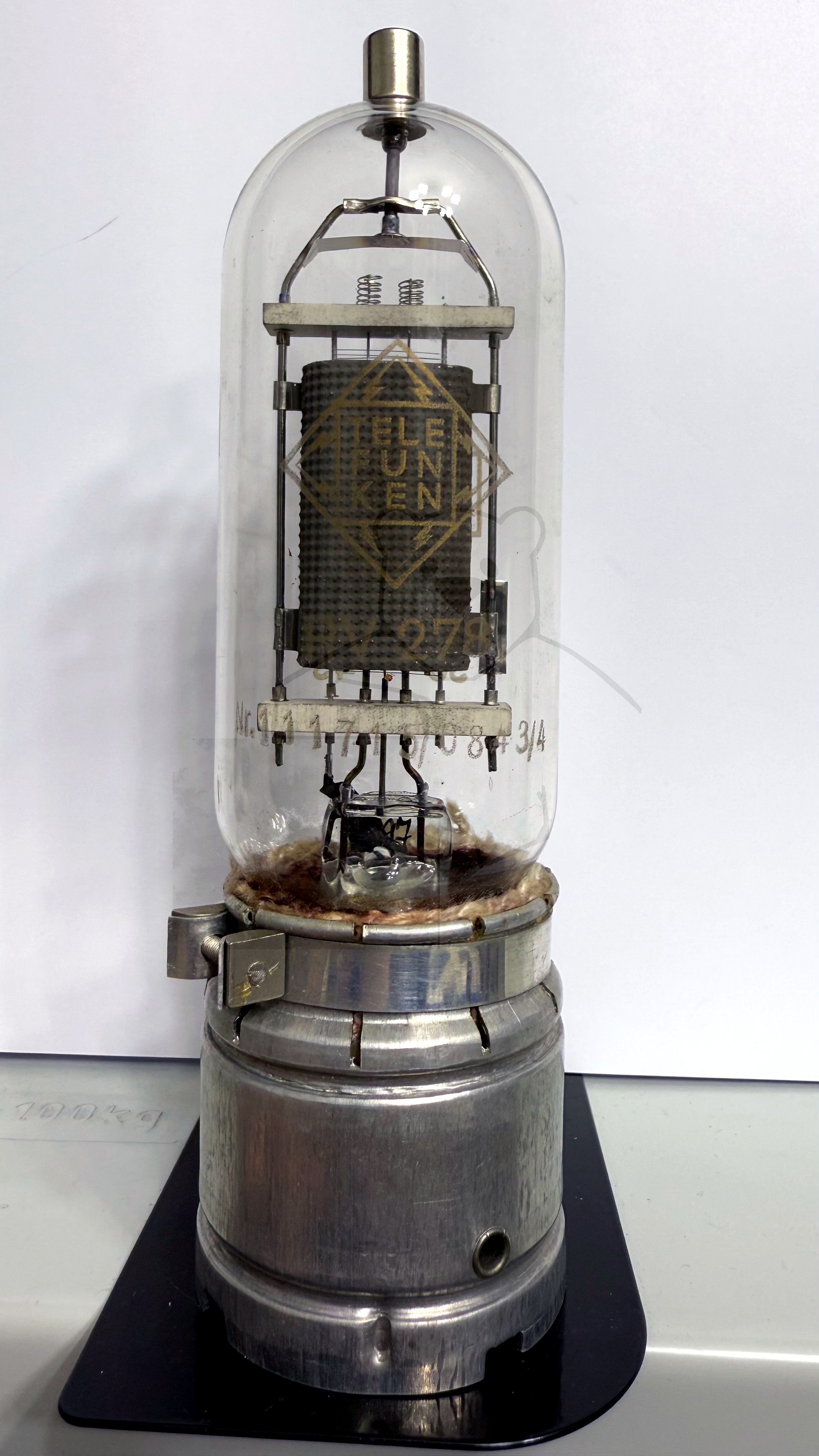

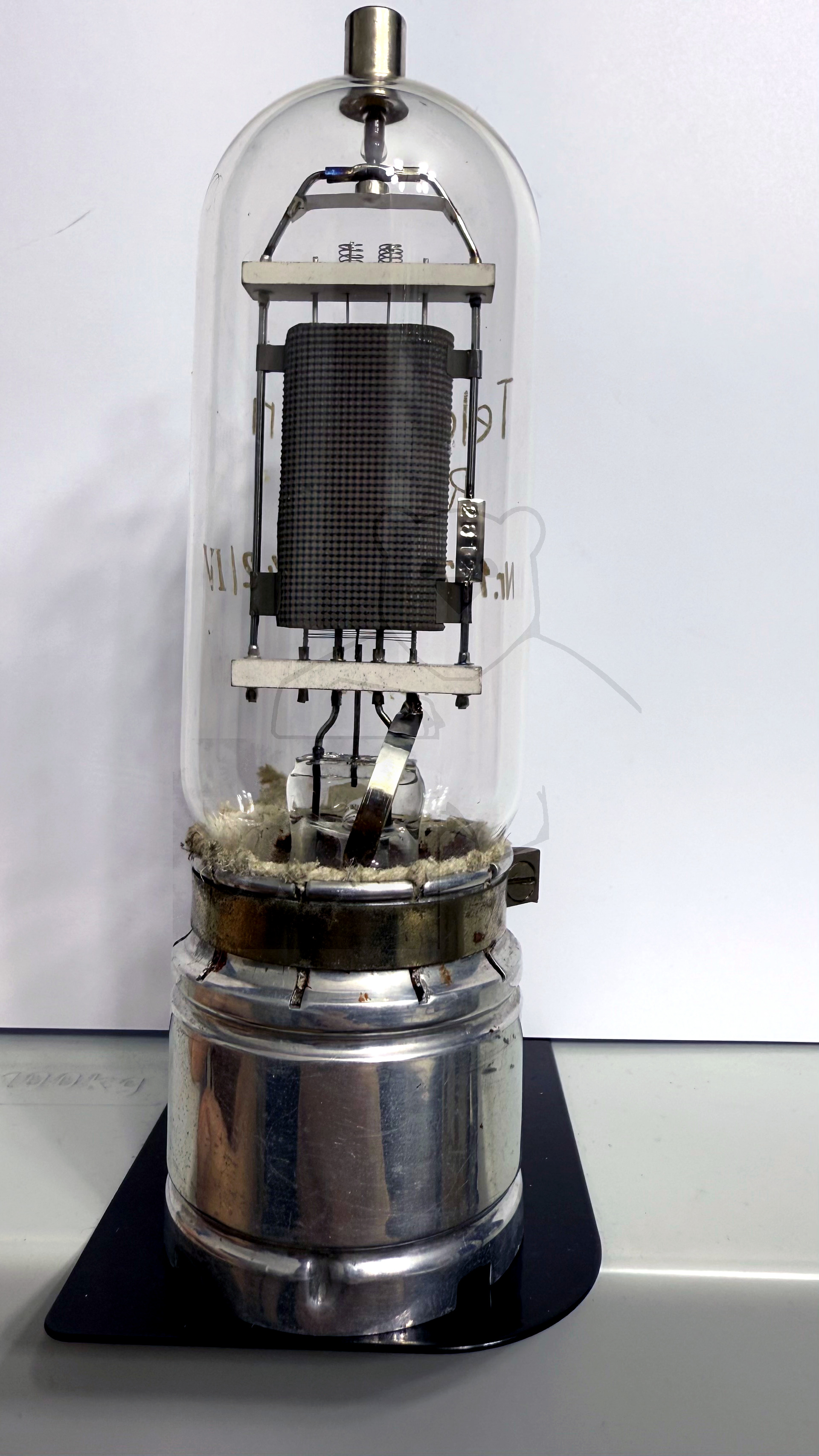

Daten und Bilder der Röhre: RV278

🔎 Beschreibung der Röhre: RV278

Name	RV278
Vergleichsname
Heizspannung (Volt)	10
Heizstrom (Ampère)	3,25
Art der Heizung	Direkt

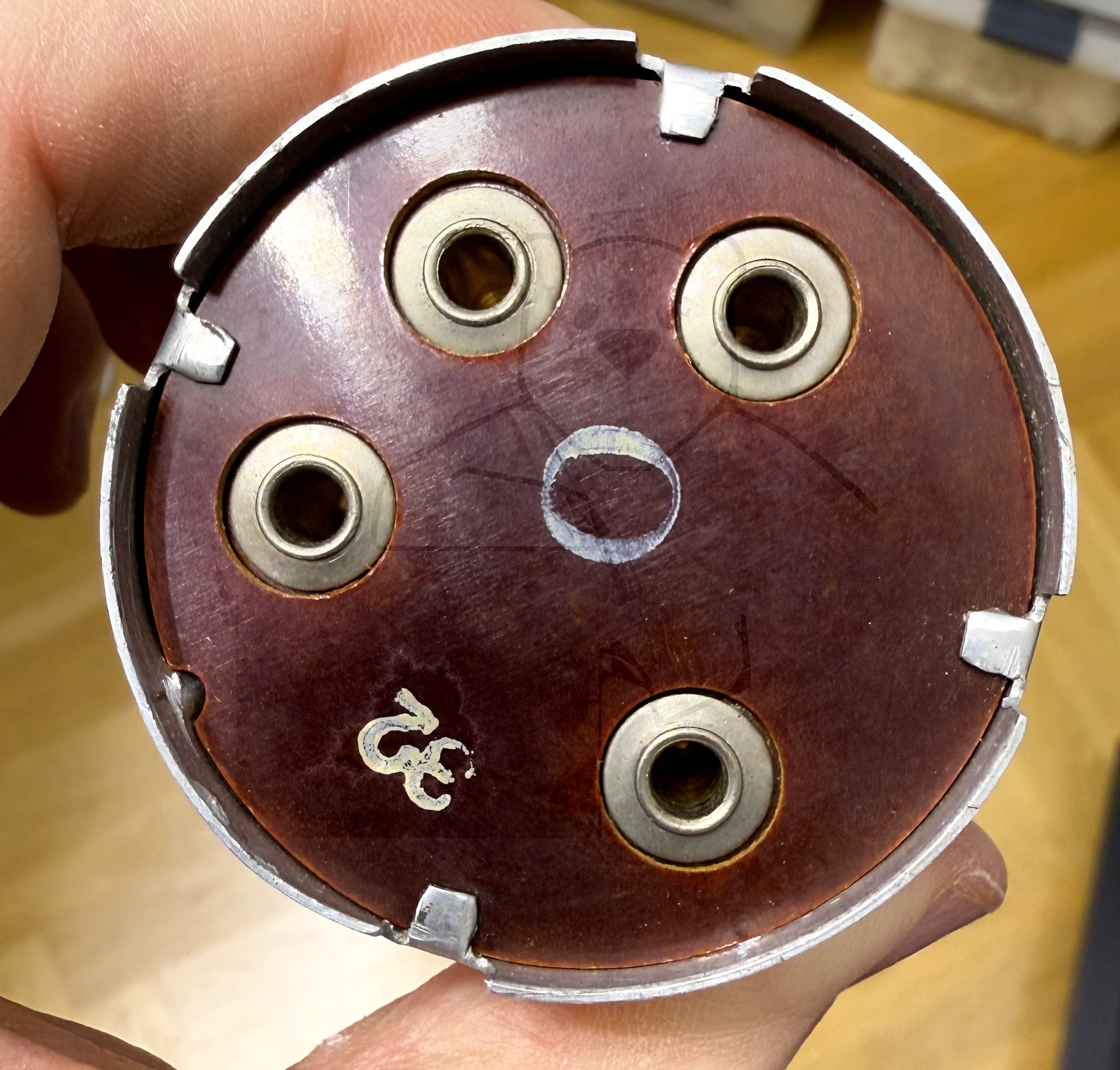

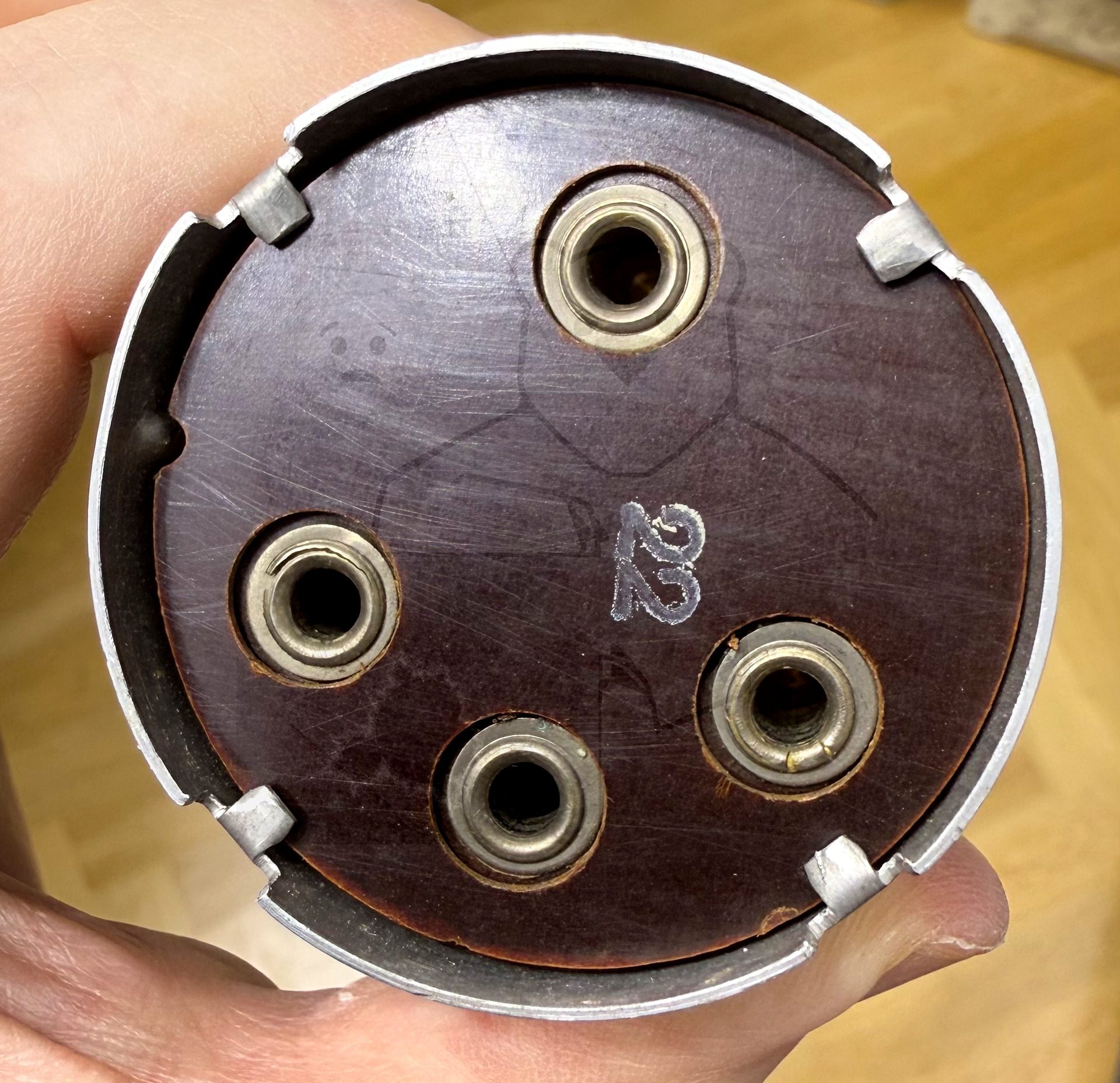

Röhren mit Sockel	→ Informationen zum Sockel: Bajonettsockel, 4pol. → Liste aller Röhren mit: Bajonettsockel, 4pol.
Zusätzliche Informationen
Letzte Änderung	13.03.2019 09:51:25

🔎 Beschreibung der Systeme für die Röhre: RV278

	System 1
Kathode	H1
Gitter 1	G
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

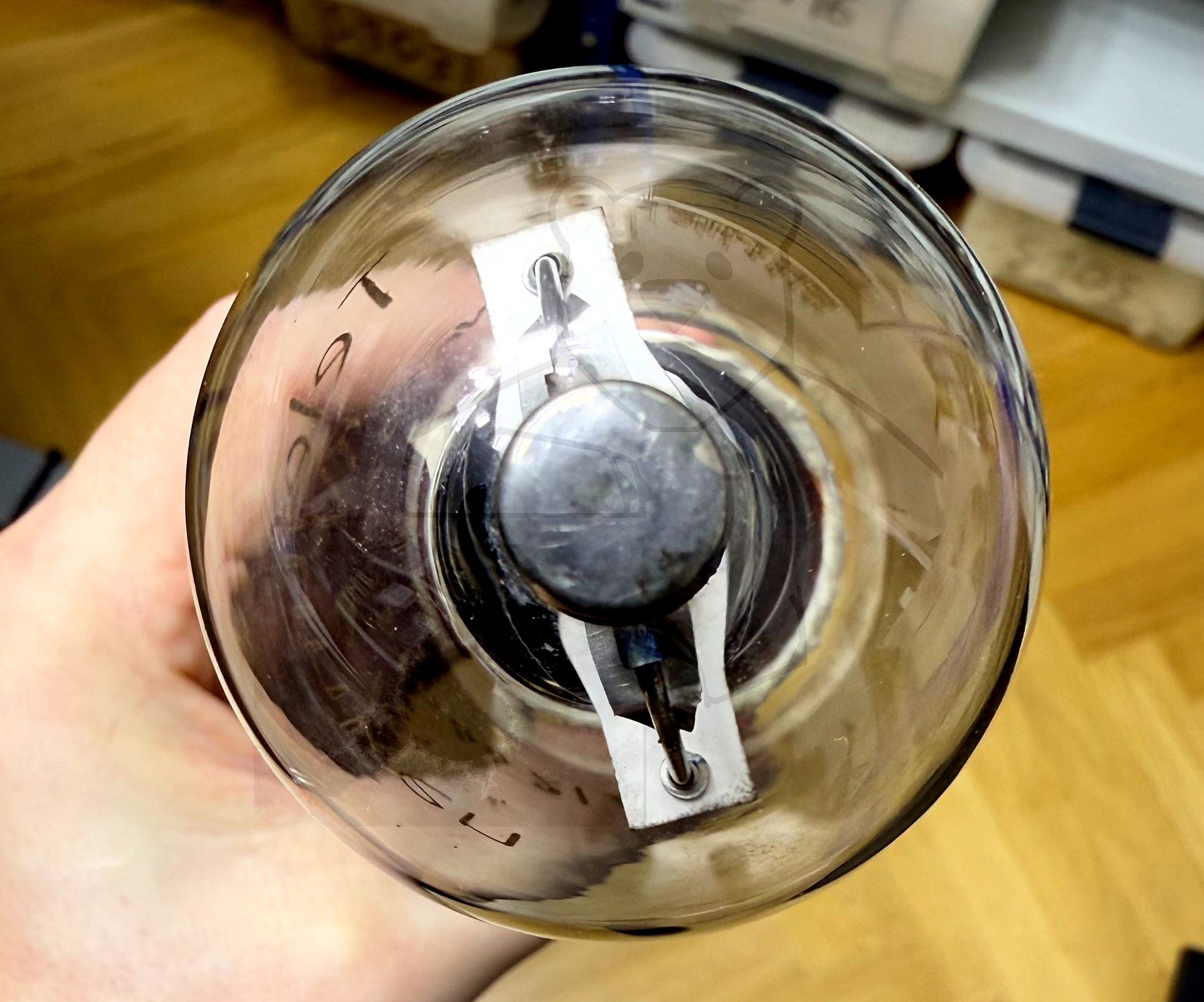

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	H1, H2
Abschirmung	Seitenbuchse
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

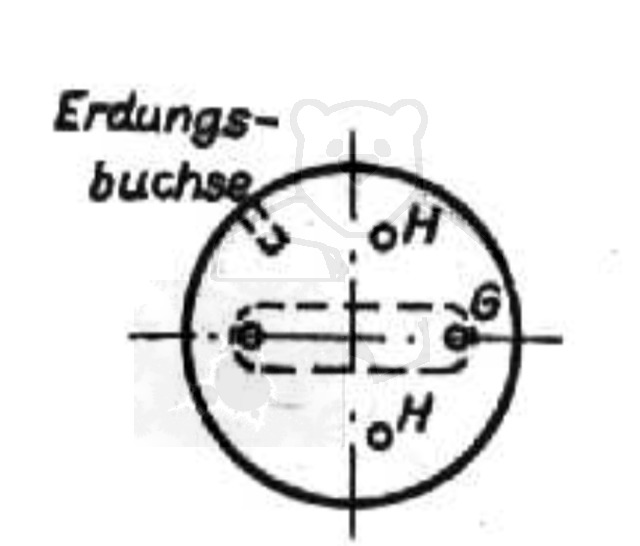

🔎 Sockelschaltung der RV278

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RV278
Datenblatt RV278 Telefunken.pdf (793 kB)
