đ Beschreibung der Röhre: EM4 Inventarnummer: 00039
| Name | â EM4 |
| Vergleichsname | CV1434 |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | â Aus der SaarbrĂŒcker Sammlung |
| Kenn Nummer | 222 |
| Ătz- Produktionscode | Lm KkS |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S112 |
đ Beschreibung der Systeme fĂŒr die Röhre: EM4
| System 1 | |
| Kathode | 4 |
| Gitter 1 | 6 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | 5 |
| Leuchtschirm | 7 |
| Heizung | 2, 3 |
| Abschirmung | |
| Funktion | â Magisches Auge |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EM4
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: EM4
Anwendung EM4 Philips Version 1 [www.tubedata.info].pdf (660 kB)
Anwendung EM4 Philips Version 2 [www.tubedata.info].pdf (617 kB)
Datenblatt EM4 Philips [www.tubedata.info].pdf (20 kB)
Pruefkarte EM4 - Funke W19 Roehrenpruefer.pdf (166 kB)
Pruefkarte EM4 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EM4

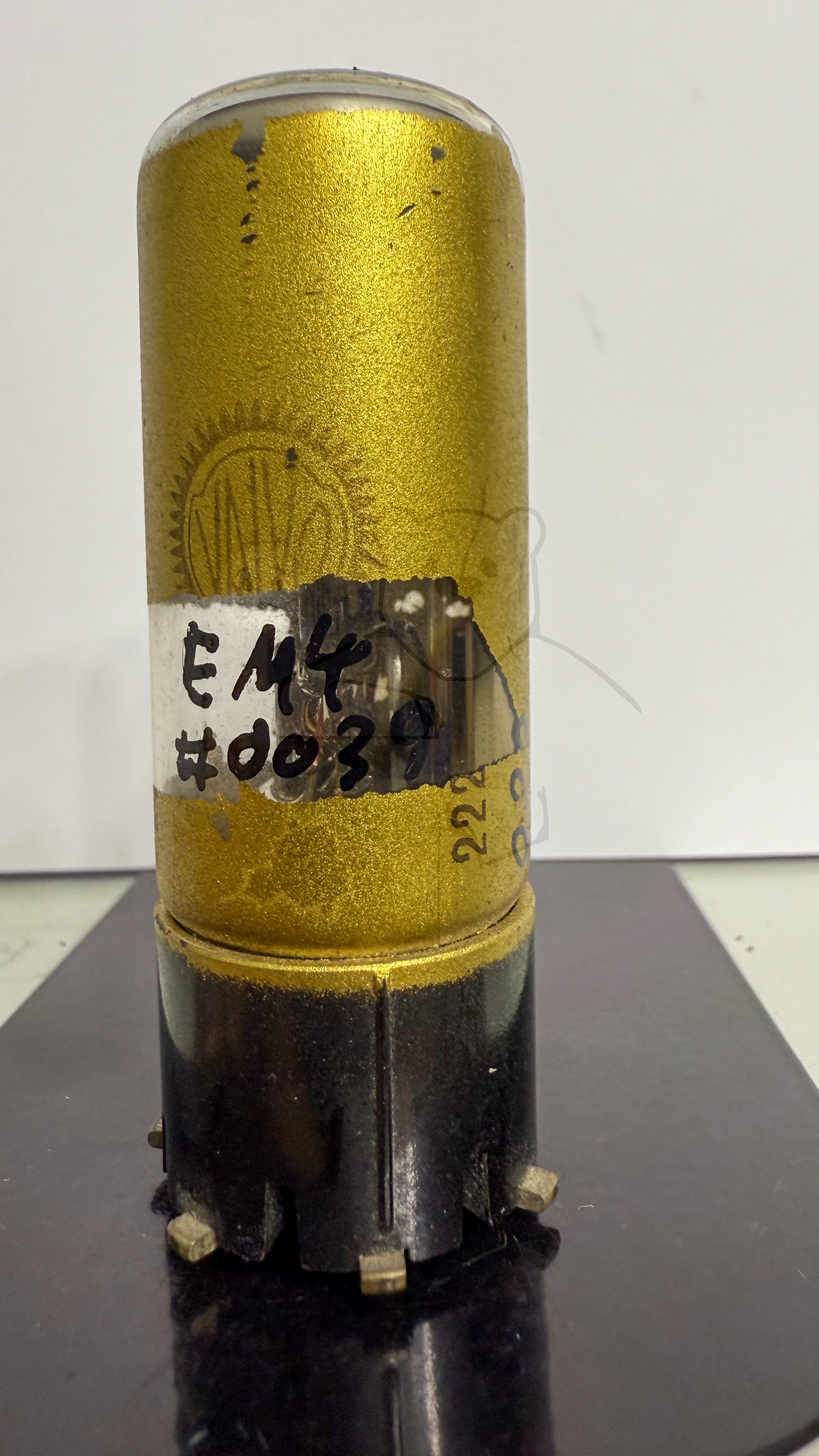

Röhre EM4 #0039 Bild 1
Röhre EM4 #0039 Bild 2
Röhre EM4 #0039 Bild 3

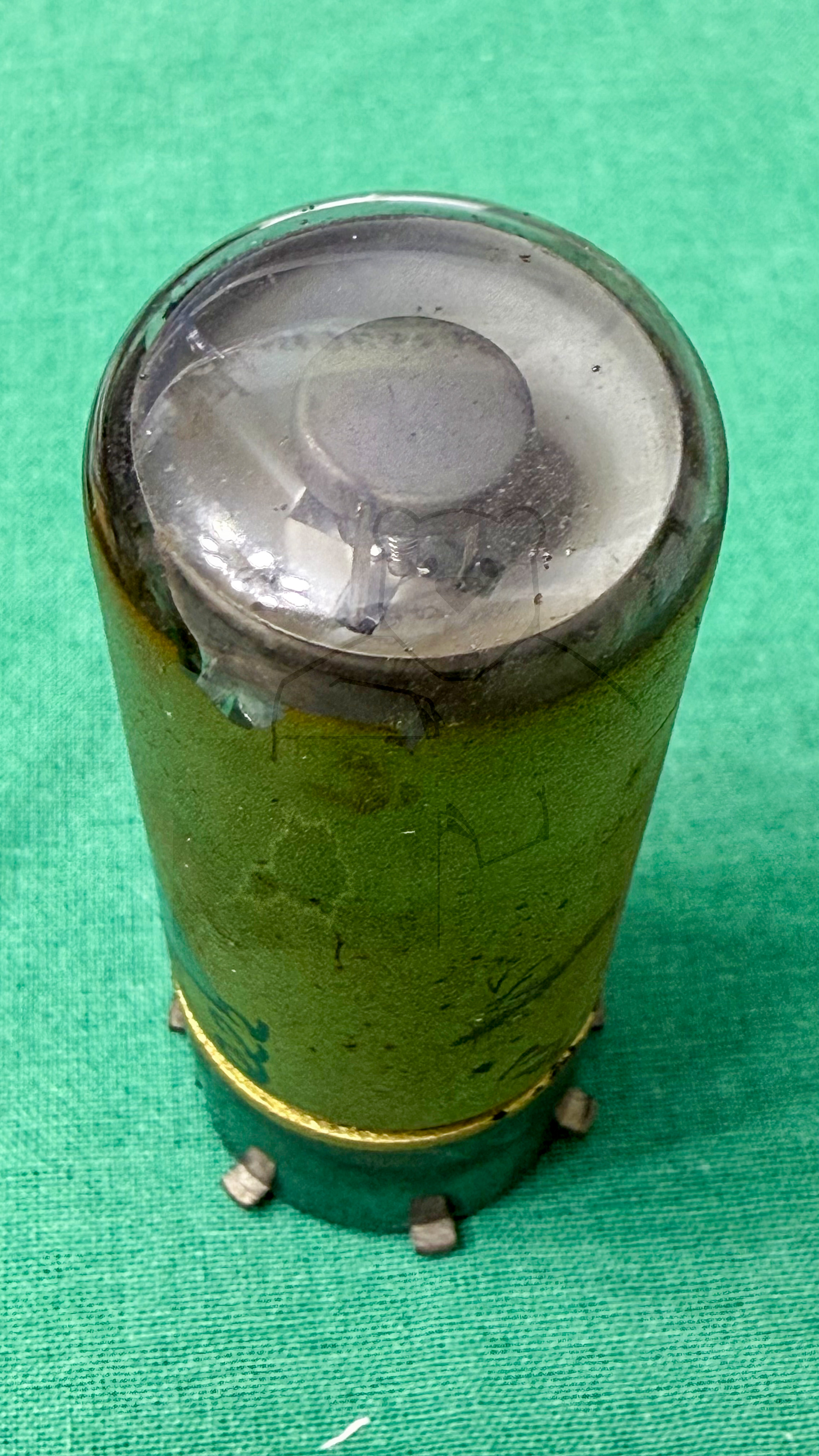

Röhre EM4 #0039 Bild 4

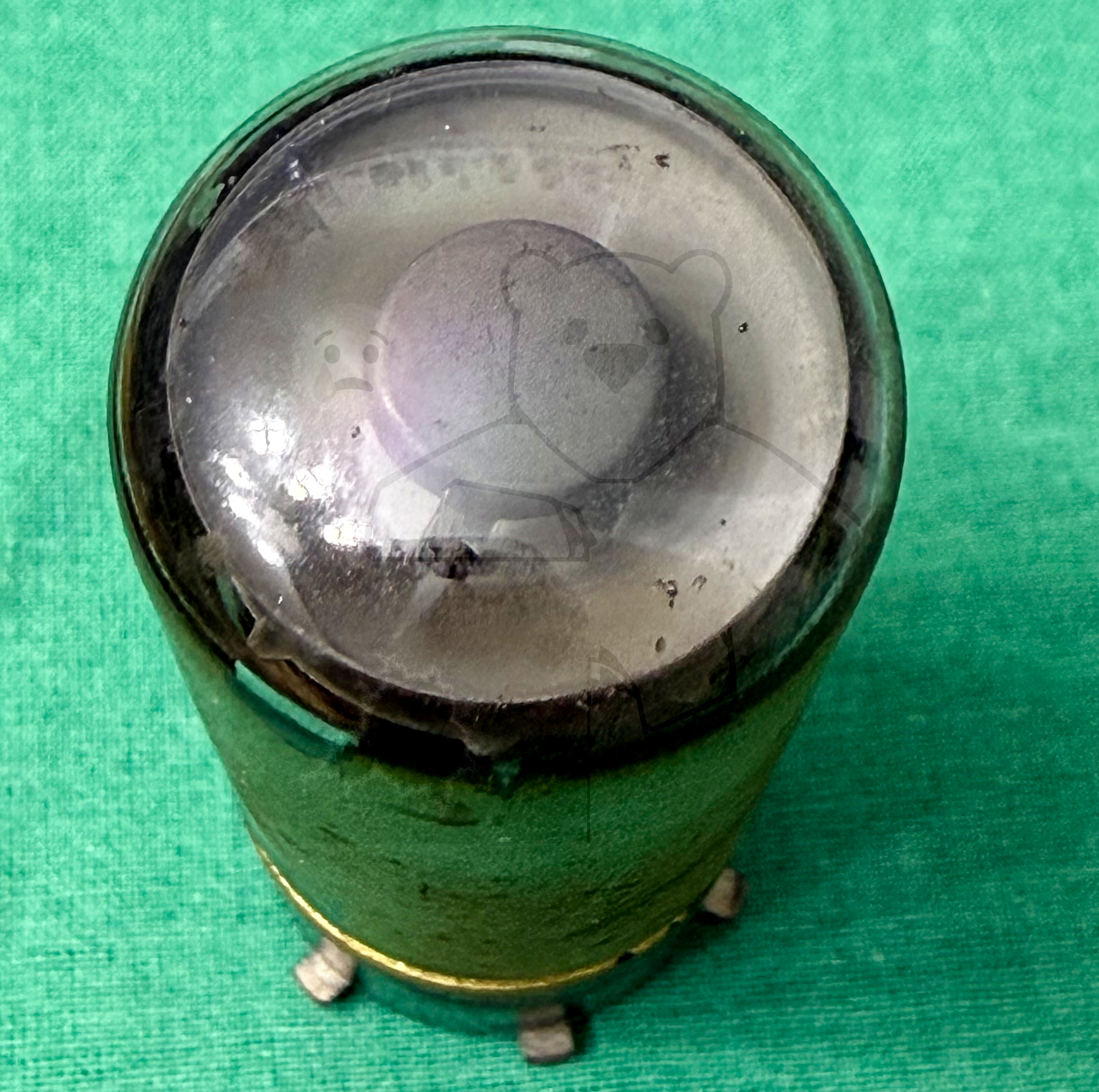

Röhre EM4 #0039 Bild 5
Röhre EM4 #0039 Bild 6
