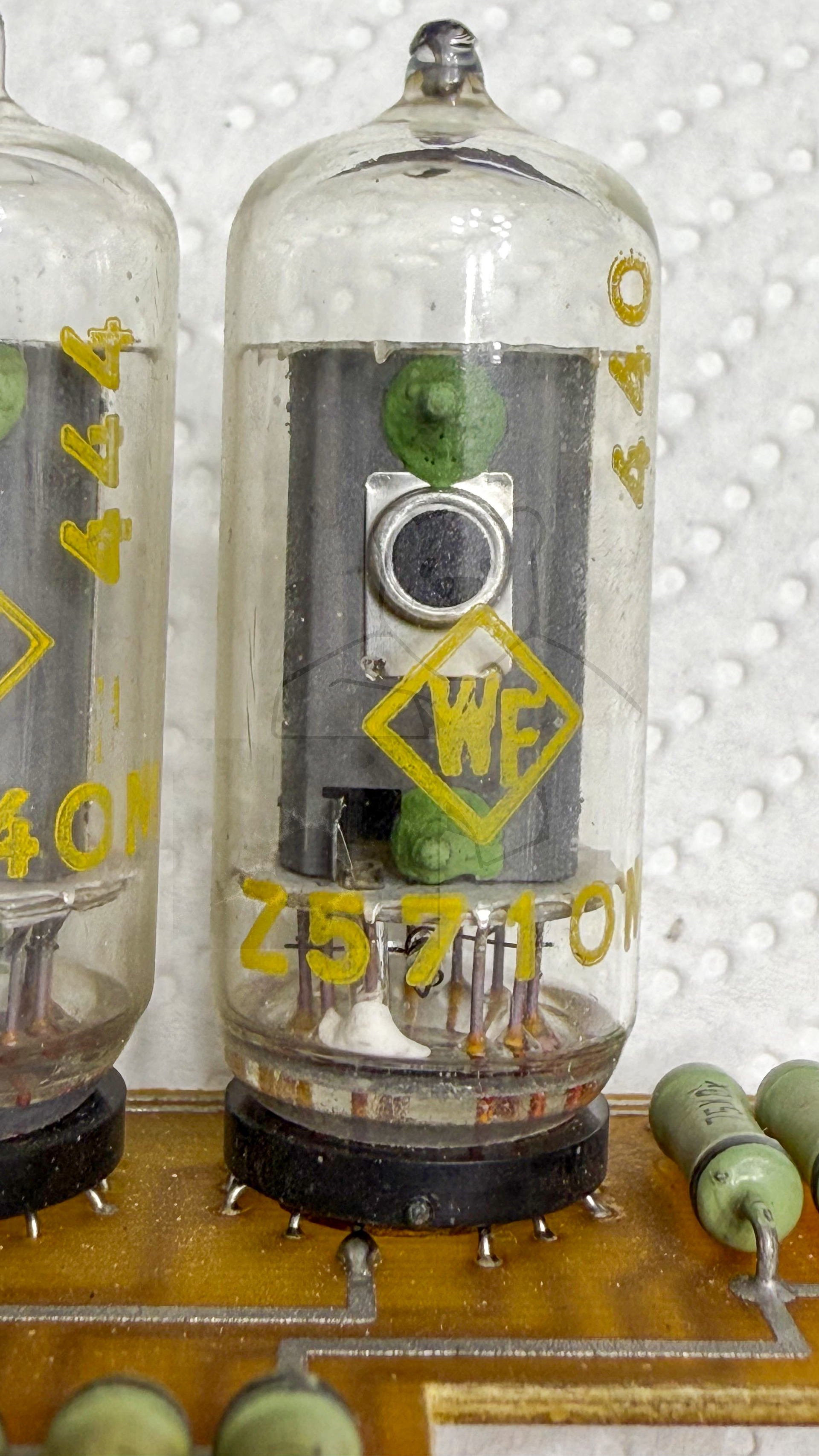

Daten und Bilder der Röhre: Z5710M

🔎 Beschreibung der Röhre: Z5710M

Name	Z5710M
Vergleichsname
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode
Röhren mit Sockel	Drahtanschluesse → Liste aller Röhren mit: Drahtanschluesse

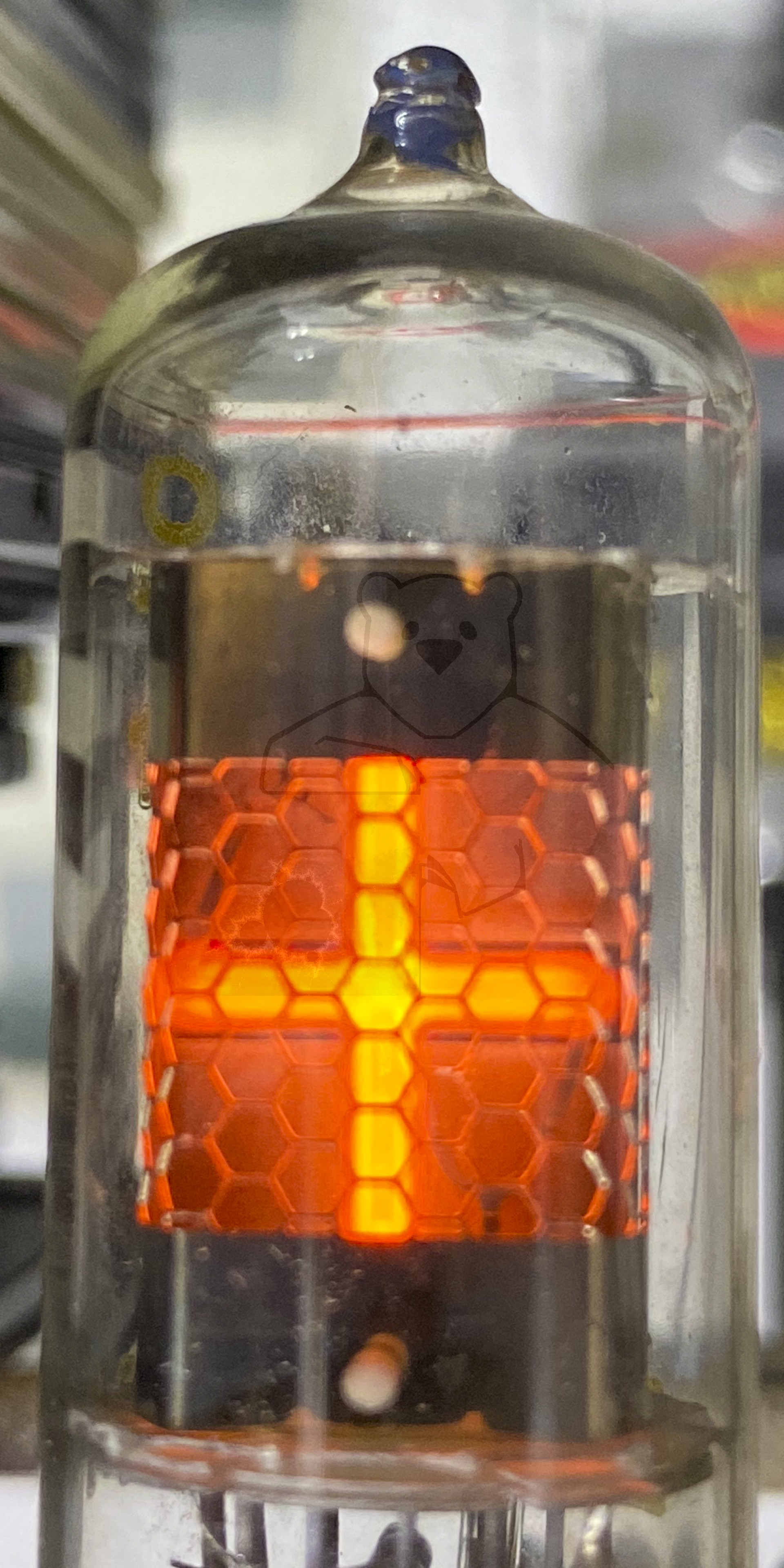

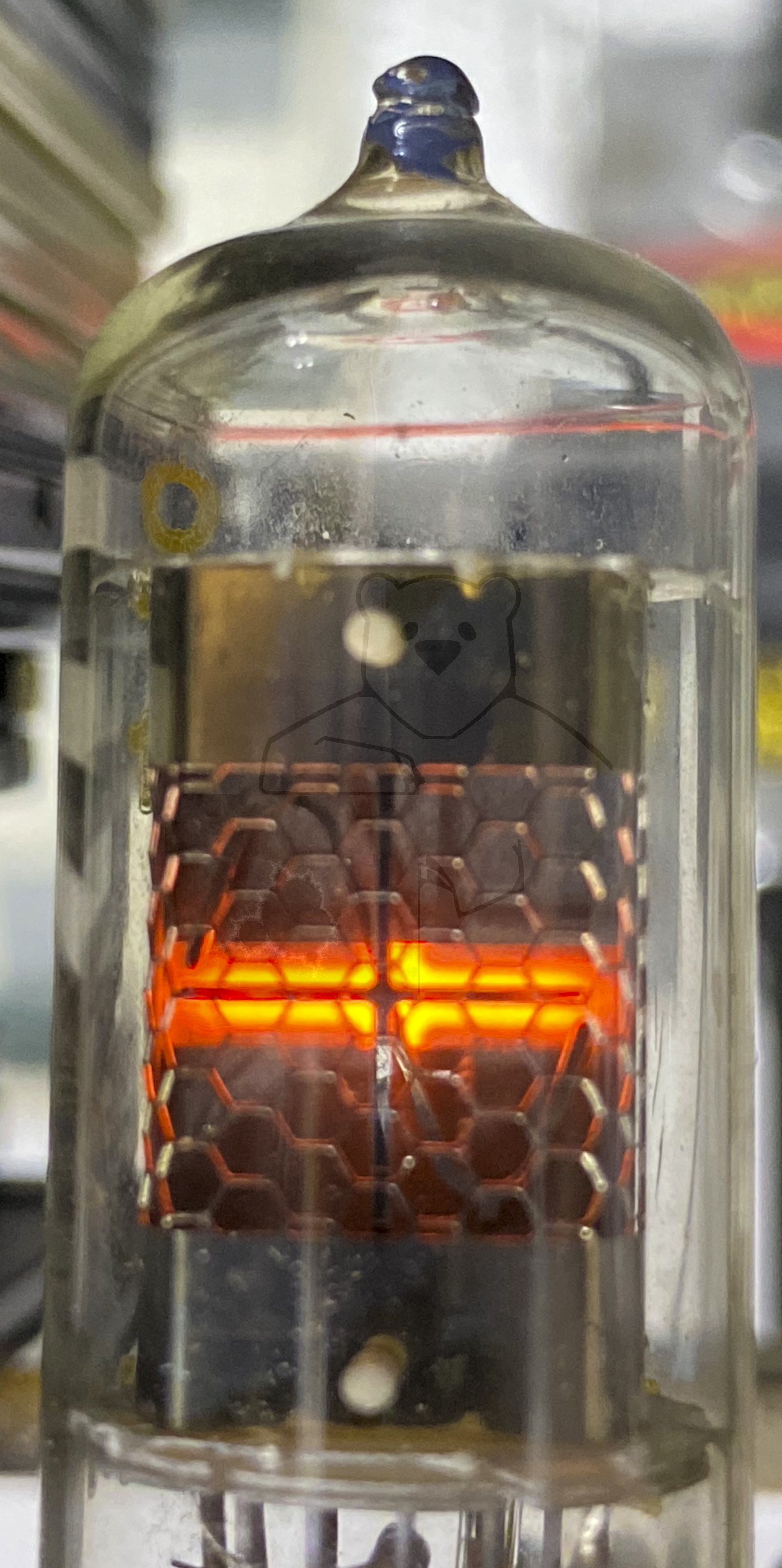

Zusätzliche Informationen	Symbole: +, - und ~
Letzte Änderung	13.06.2020 22:57:13

🔎 Beschreibung der Systeme für die Röhre: Z5710M

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Anzeigeroehre, Nixie

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

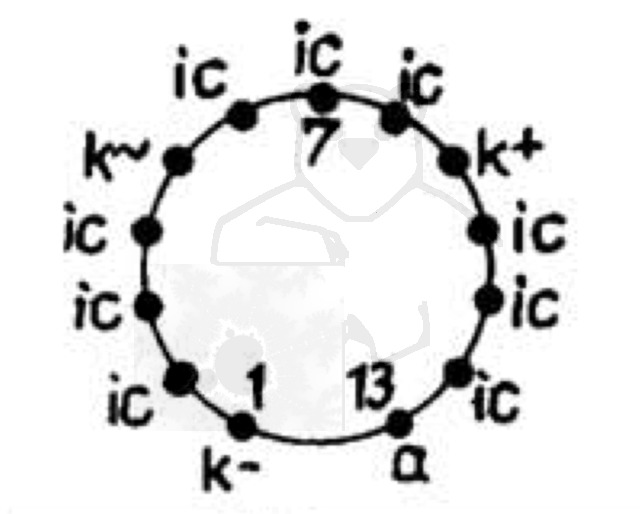

🔎 Sockelschaltung der Z5710M

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: Z5710M
Datenblatt Z5710M RFT [Scan von Dieter Wächter].pdf (796 kB)
Datenblatt Z5810M RFT [Scan von Dieter Wächter].pdf (796 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
