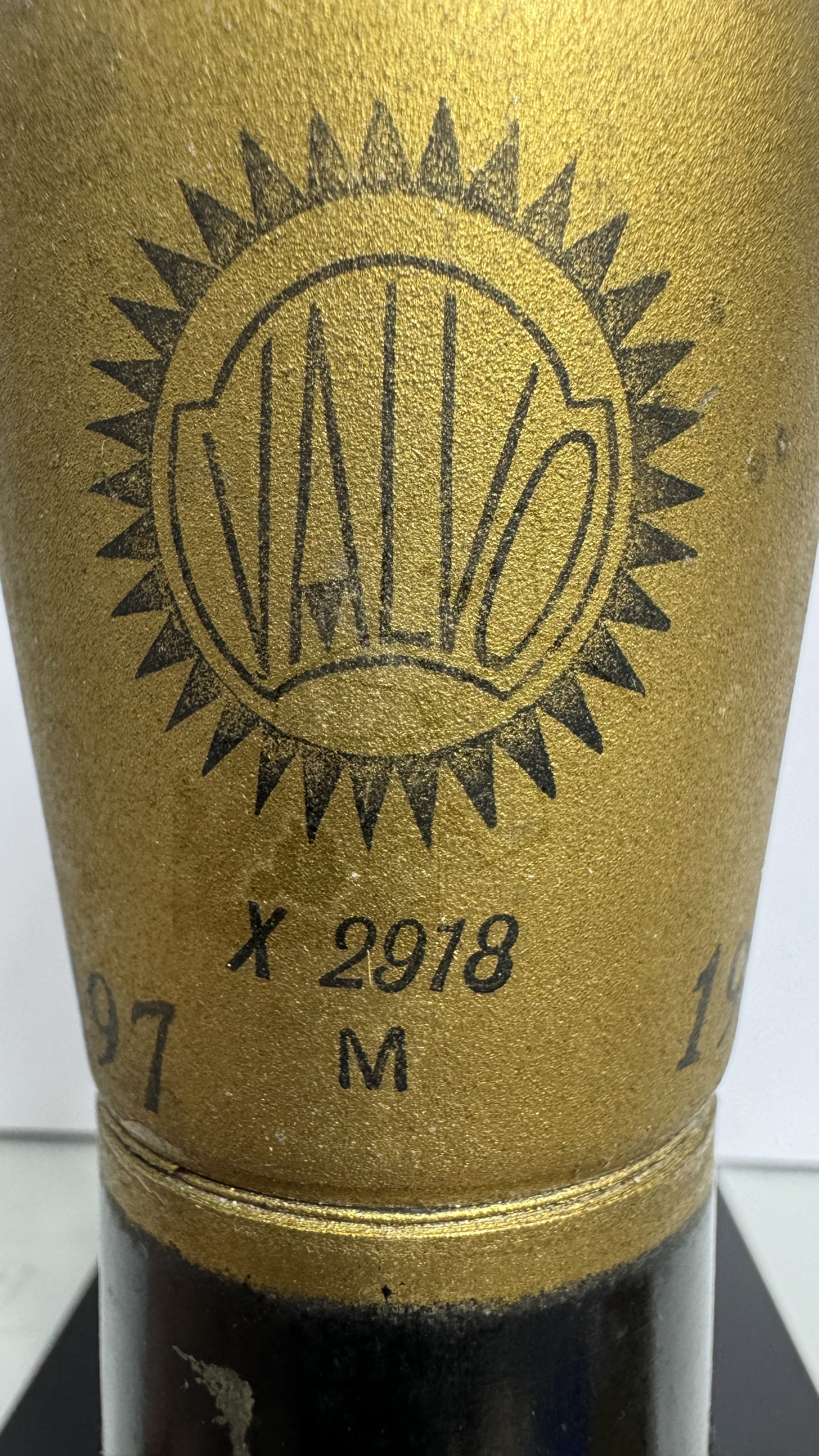

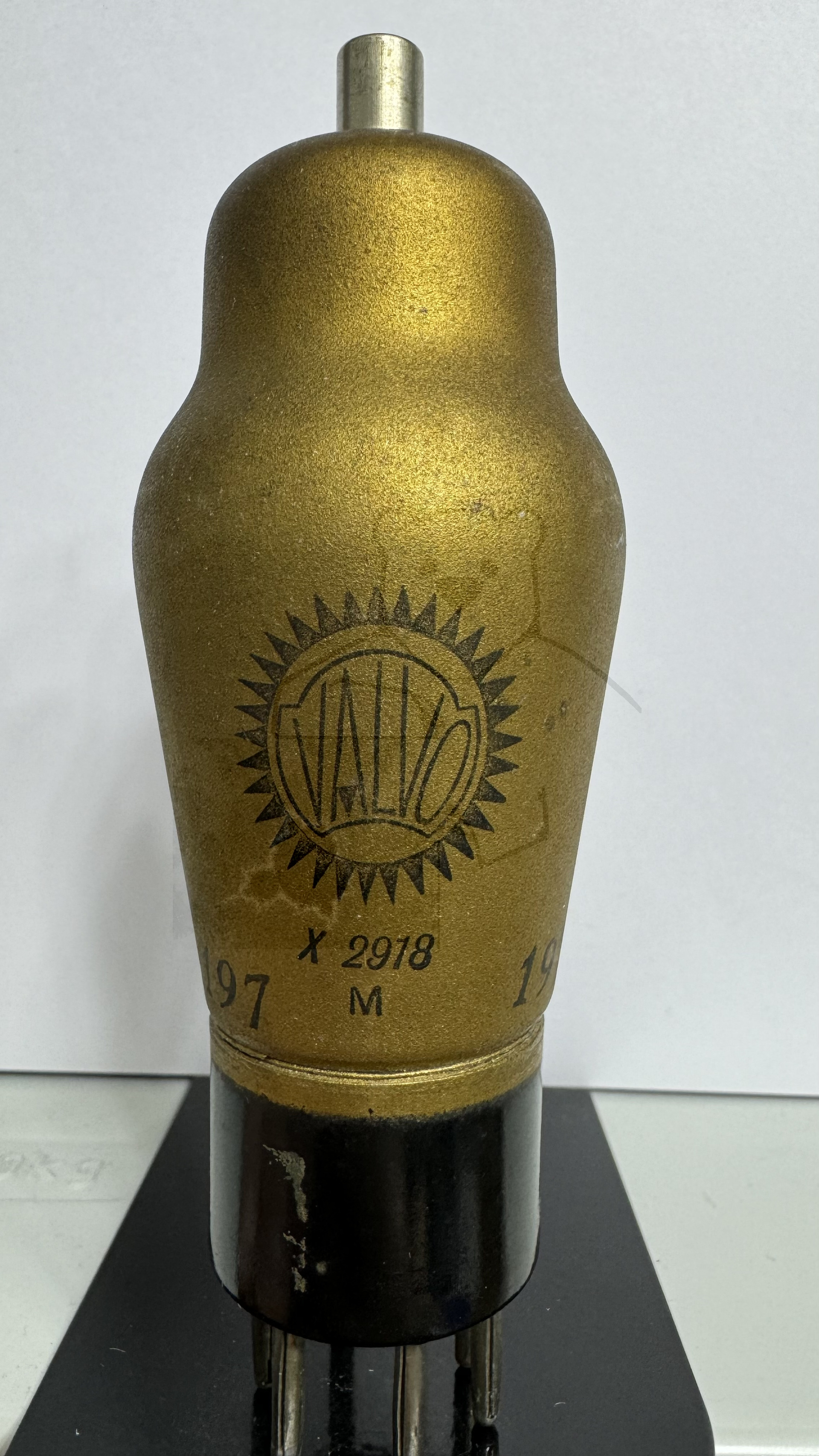

Daten und Bilder der Röhre: X2918

🔎 Beschreibung der Röhre: X2918

Name	X2918
Vergleichsname	B2049 FH2118 → RENS1834
Heizspannung (Volt)	20
Heizstrom (Ampère)	0,18
Art der Heizung	Indirekt

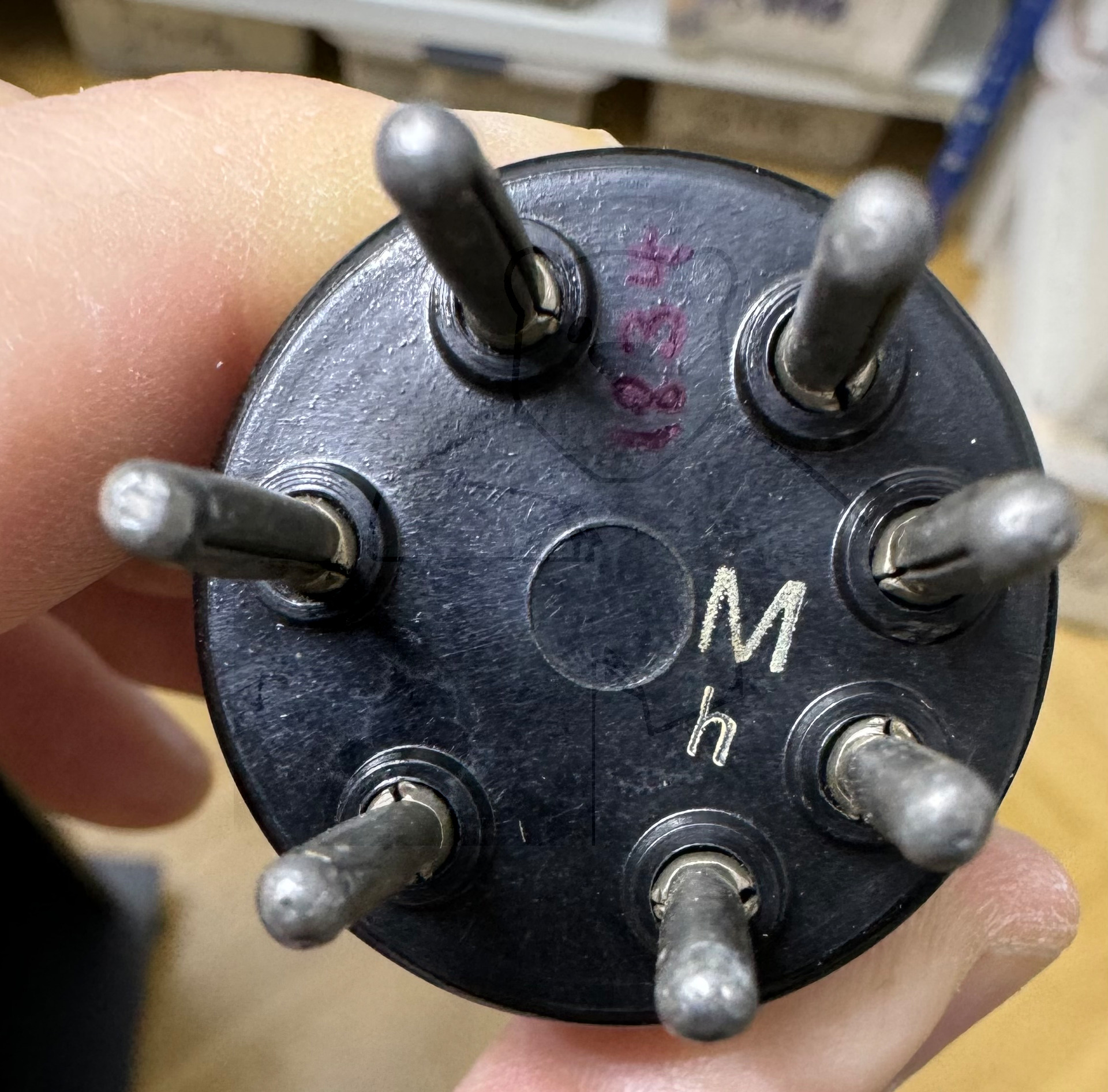

Röhren mit Sockel	→ Informationen zum Sockel: Hexodensockel, 7pol. → Liste aller Röhren mit: Hexodensockel, 7pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 20:36:40

🔎 Beschreibung der Systeme für die Röhre: X2918

	System 1
Kathode	k

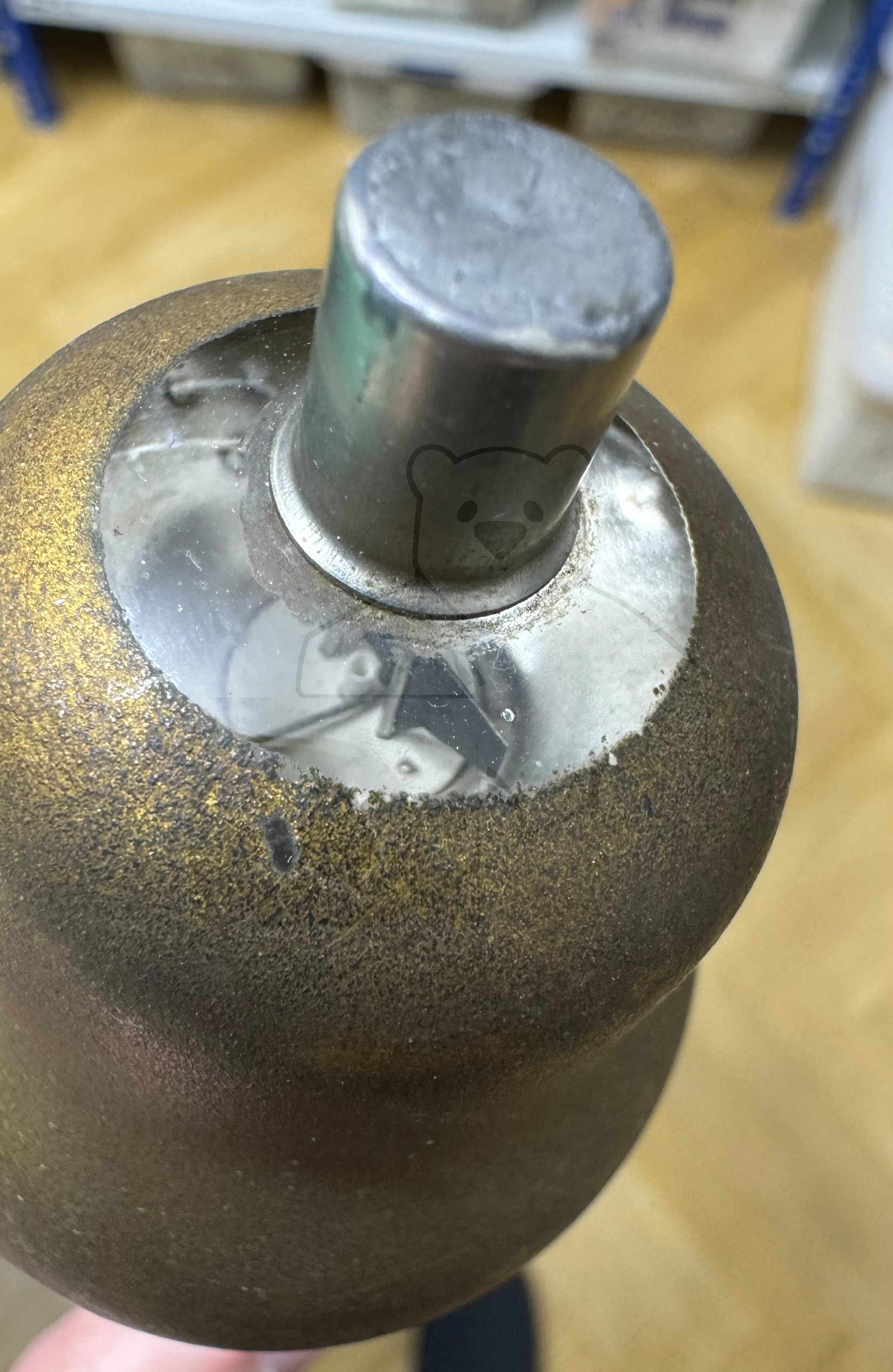

Gitter 1	Kappe
Gitter 2	g2
Gitter 3	g3
Gitter 4	g4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung	m
Funktion	→ Hochfrequenzverstaerker, Regelbar

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

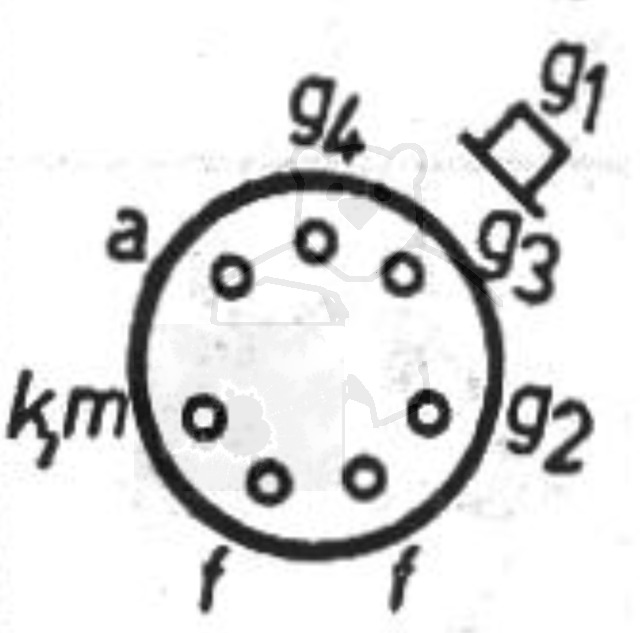

🔎 Sockelschaltung der X2918

Bildquelle: Unbekanntes Datenblatt

🔎 Datenblätter zur Röhre: X2918
Datenblatt RENS1834 Telefunken Version 1.pdf (301 kB)
Datenblatt RENS1834 Telefunken Version 2 [www.tubedata.info].pdf (173 kB)
Datenblatt X2918.pdf (141 kB)
