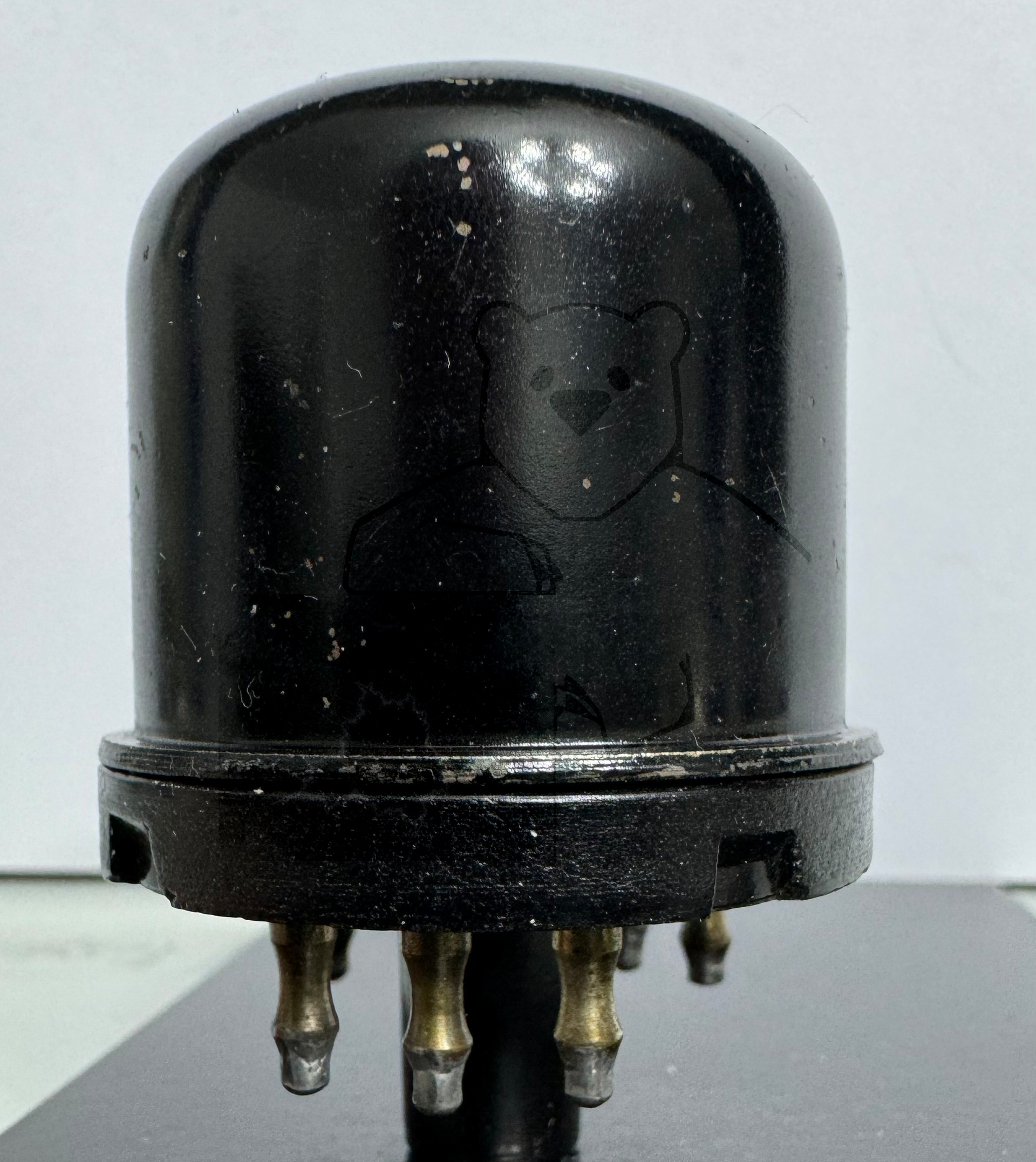

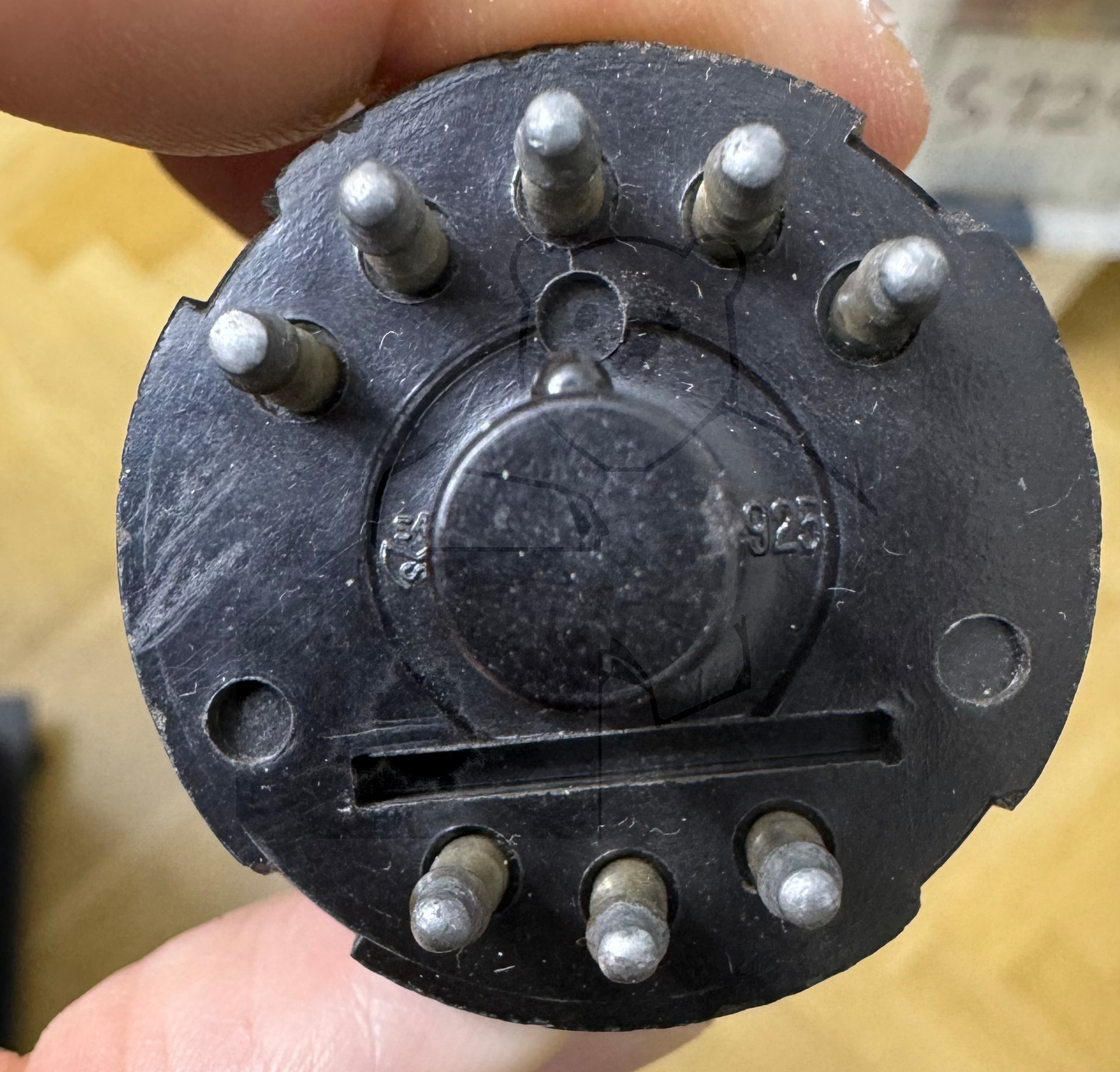

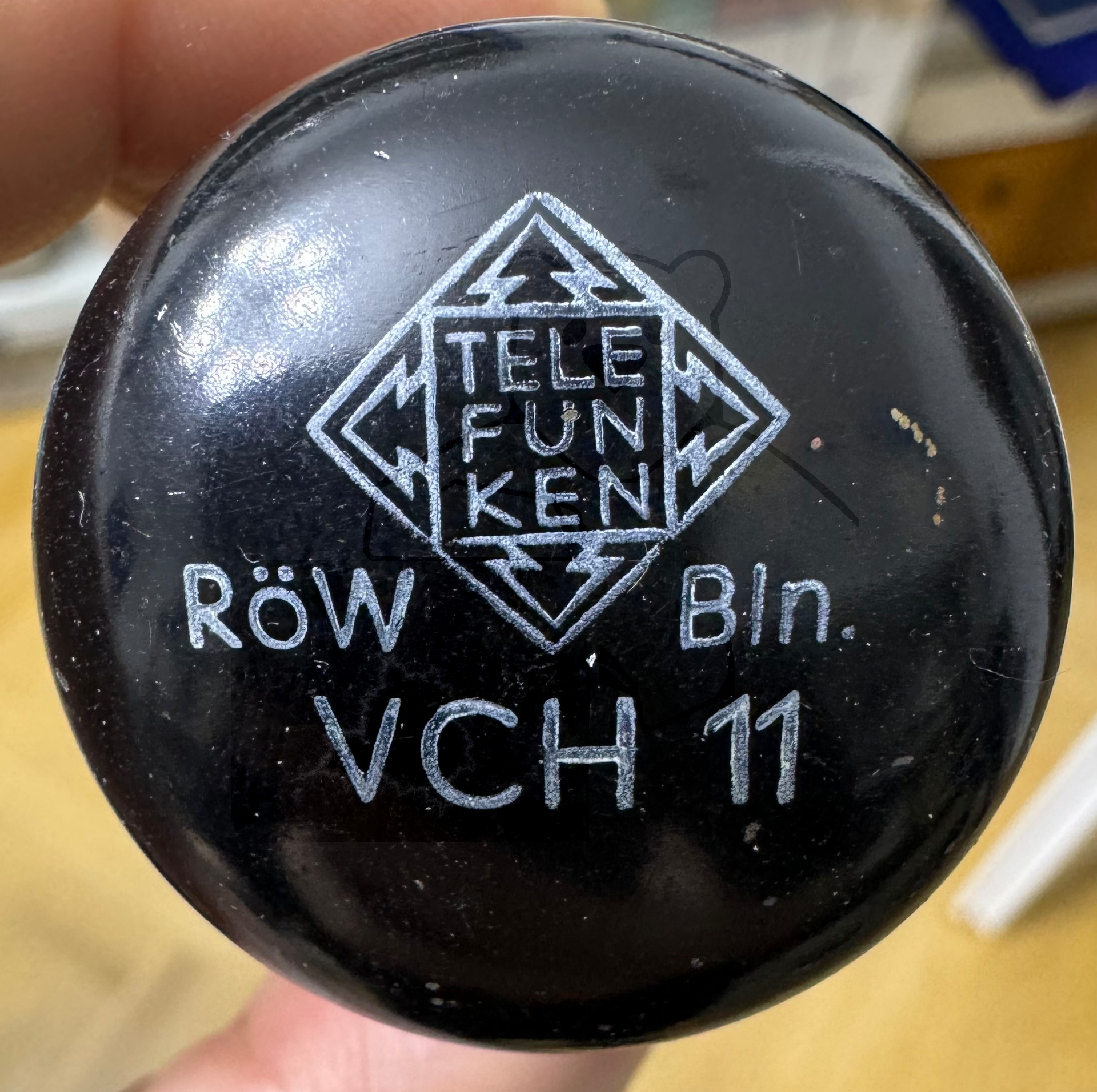

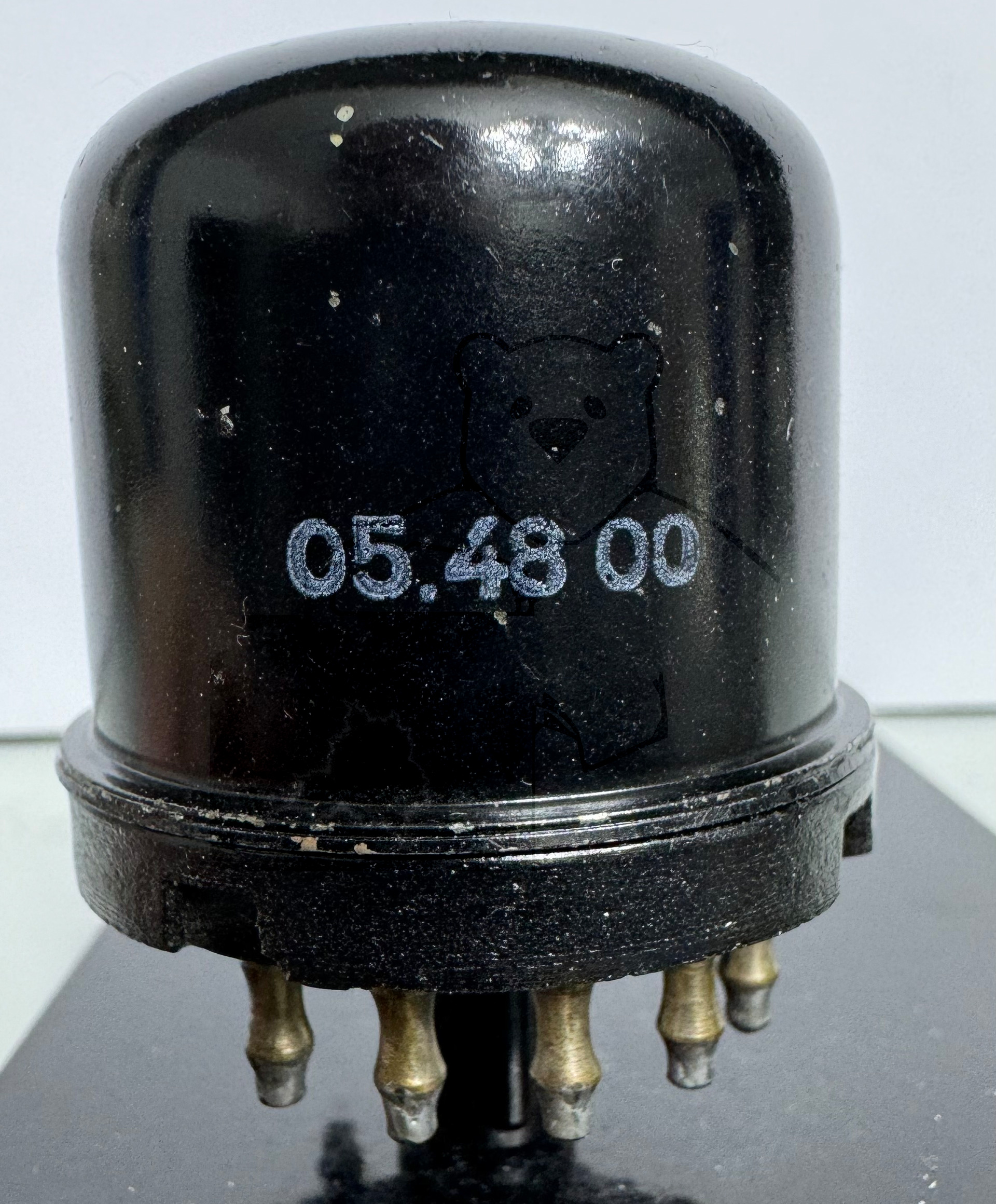

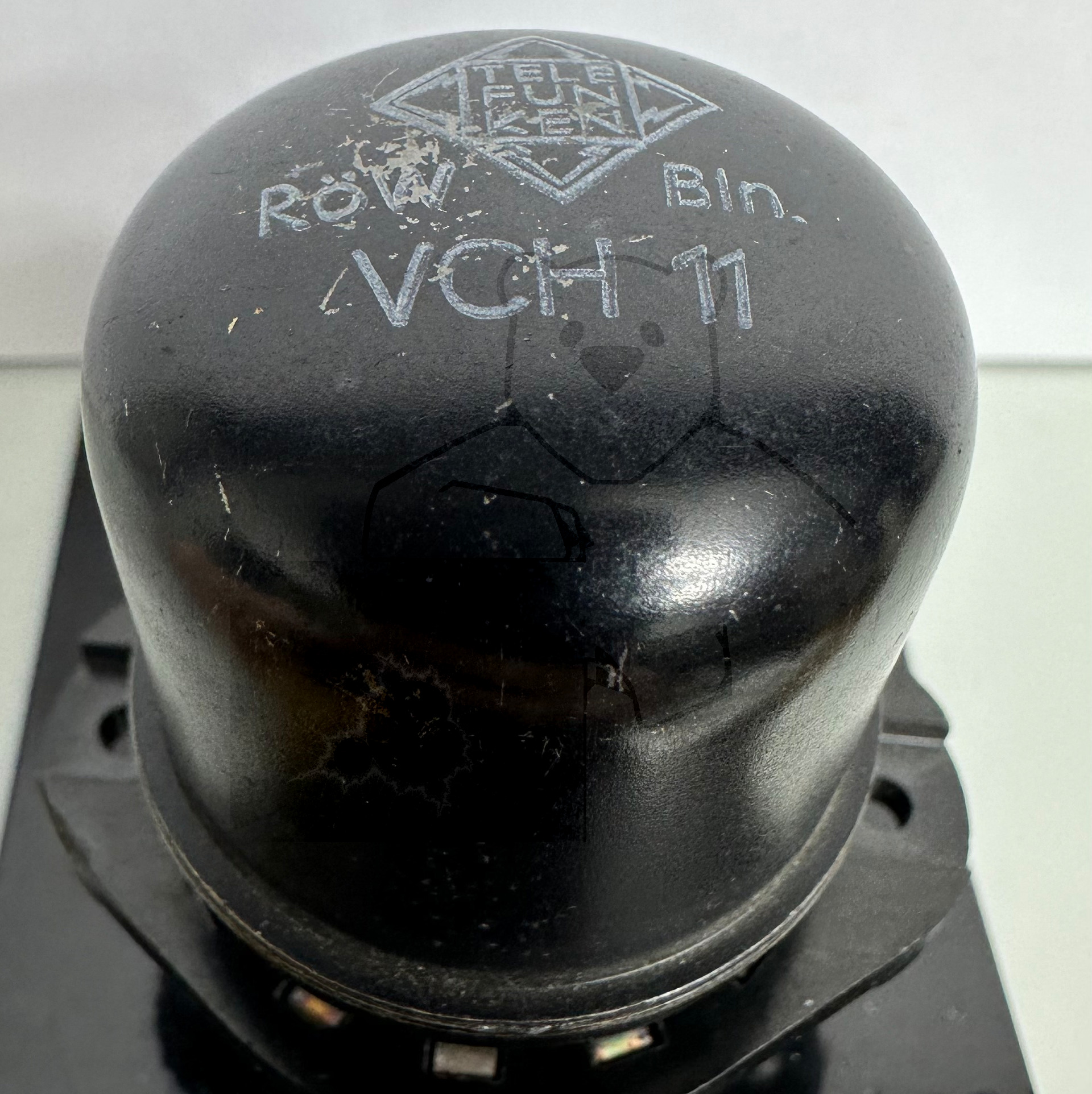

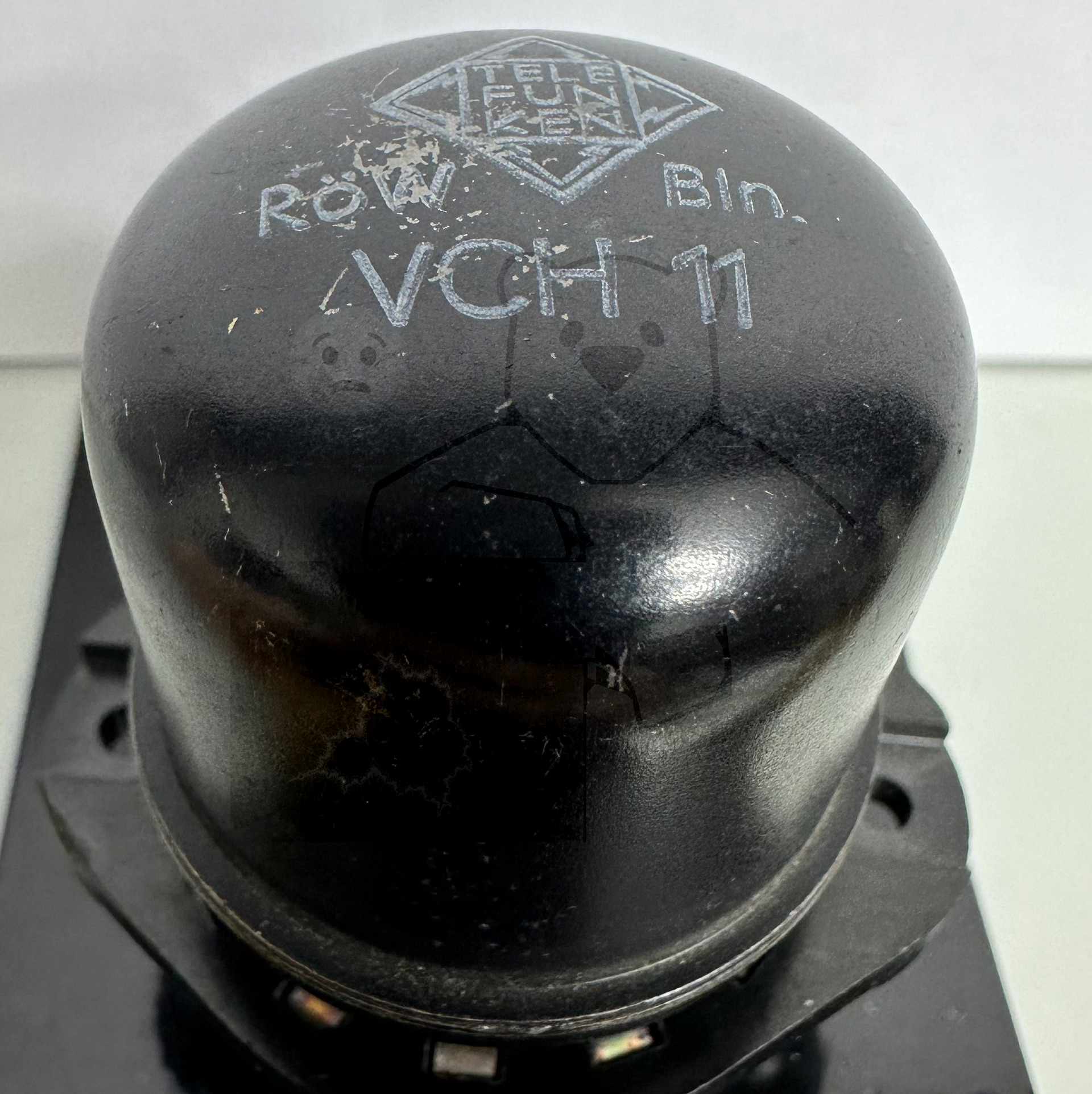

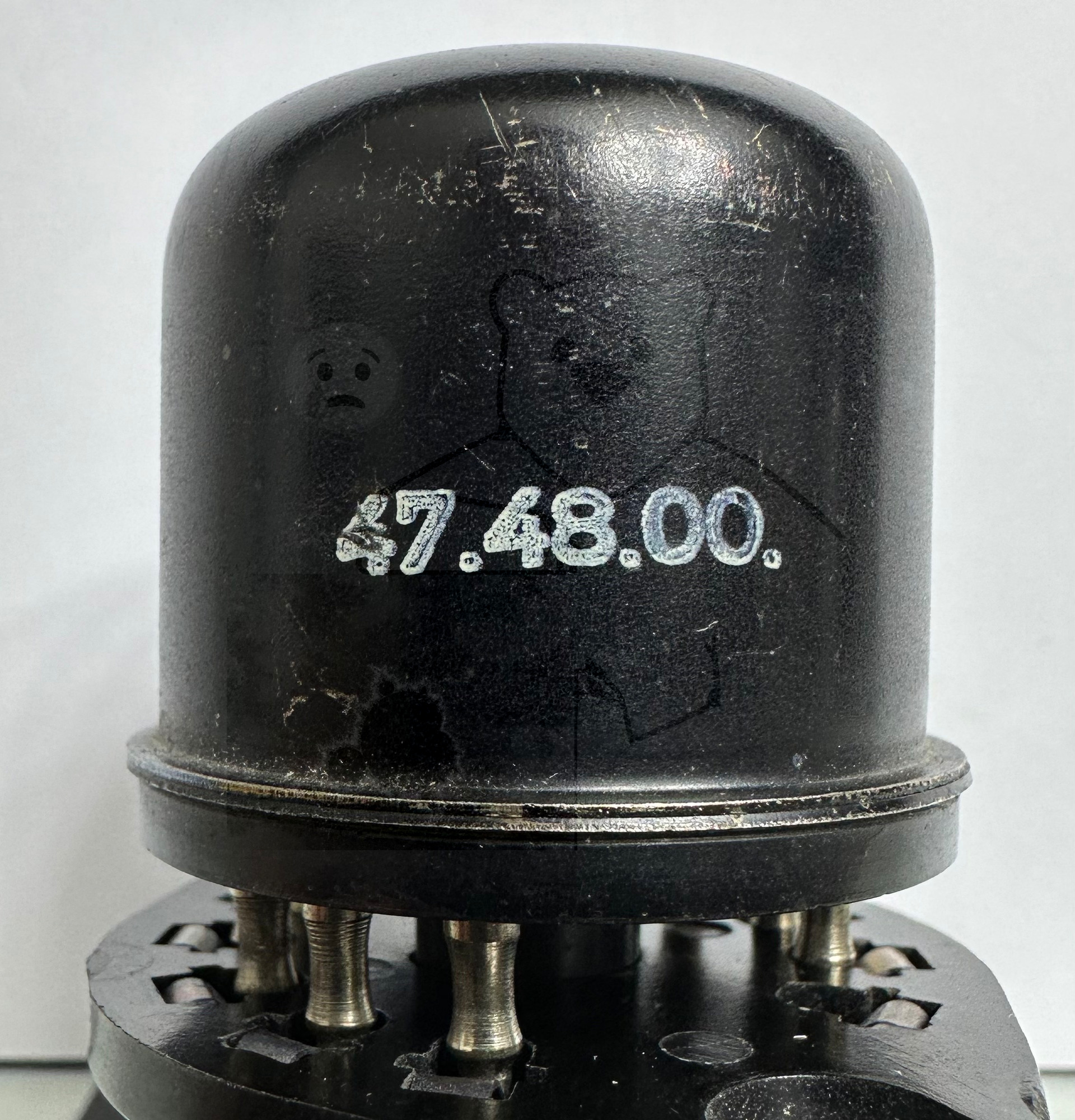

Daten und Bilder der Röhre: VCH11

🔎 Beschreibung der Röhre: VCH11

Name	VCH11
Vergleichsname
Heizspannung (Volt)	38
Heizstrom (Ampère)	0,05
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 20:23:15

🔎 Beschreibung der Systeme für die Röhre: VCH11

	System 1	System 2
Kathode	8	8
Gitter 1	4	7
Gitter 2		6
Gitter 3		4
Gitter 4		6
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	1
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	8	8
Funktion	→ Oszillator	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

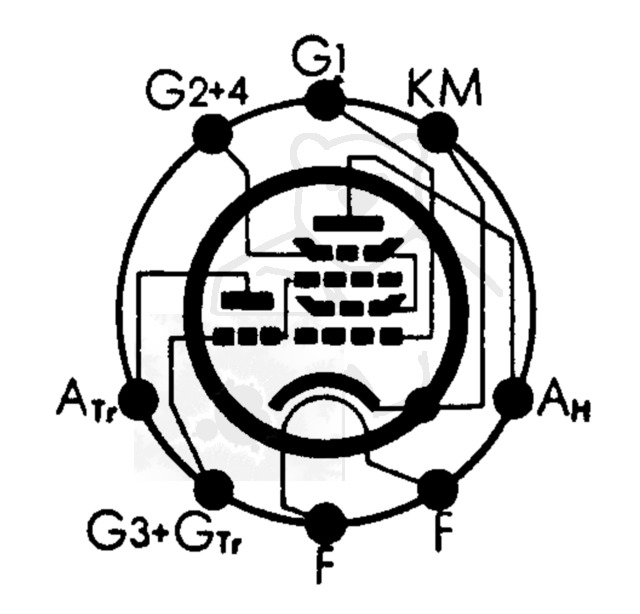

🔎 Sockelschaltung der VCH11

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: VCH11
Anwendung VCH11 Funkwerk Röhren Dokumente.pdf (3000 kB)
Anwendung VCH11.pdf (177 kB)
Pruefkarte VCH11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte VCH11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (142 kB)
Pruefkarte VCH11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)
Pruefkarte VCH11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
