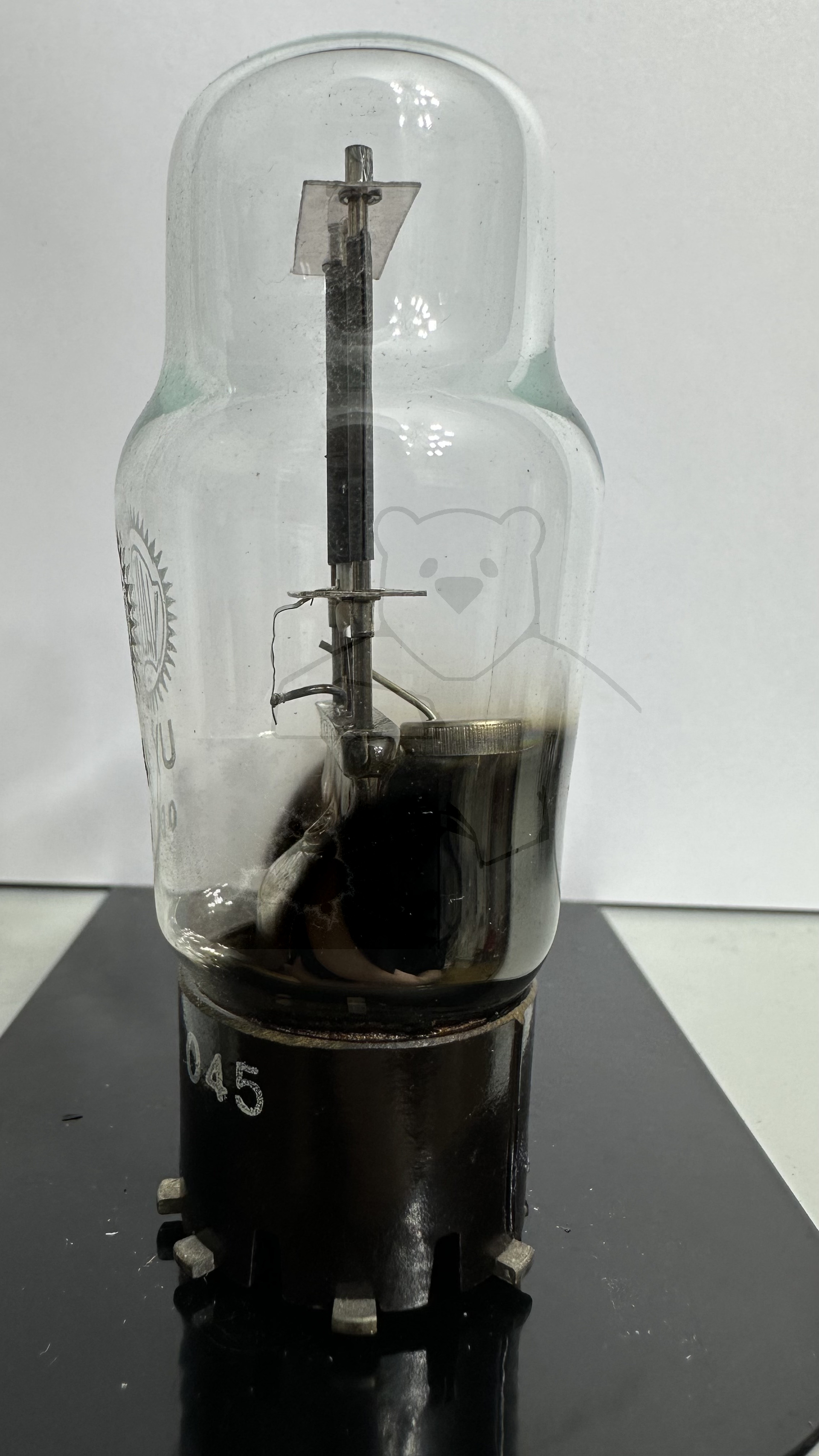

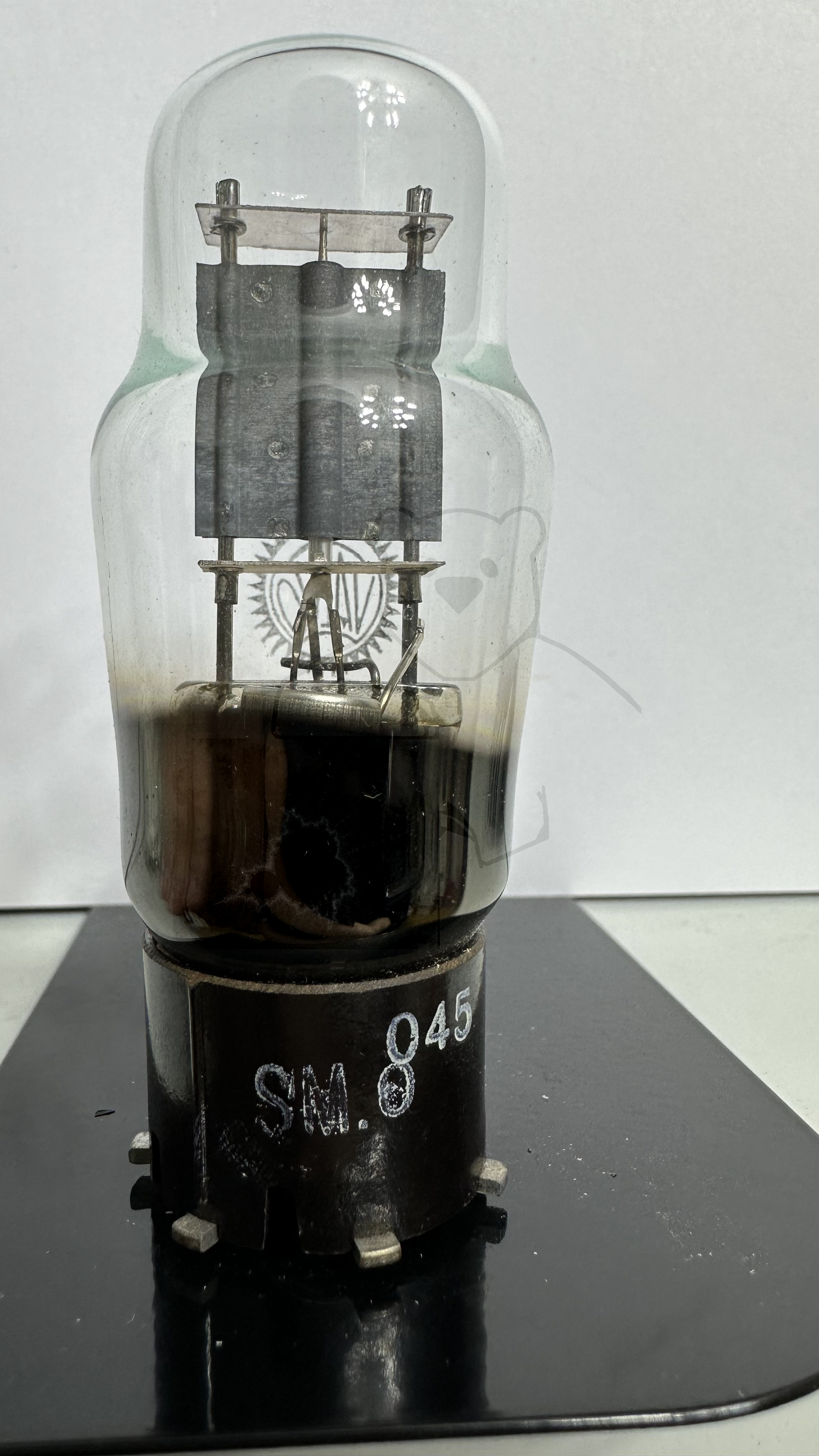

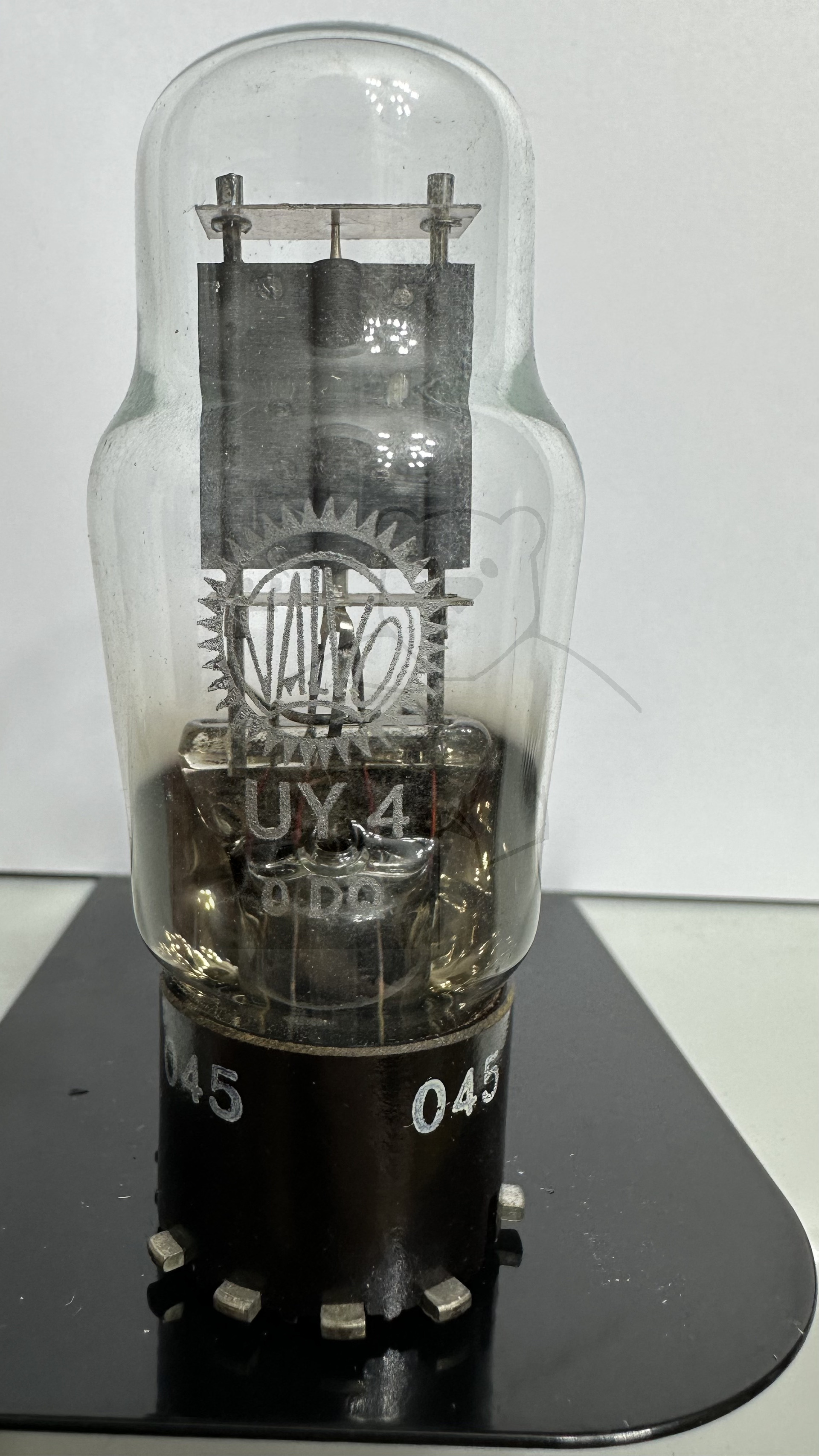

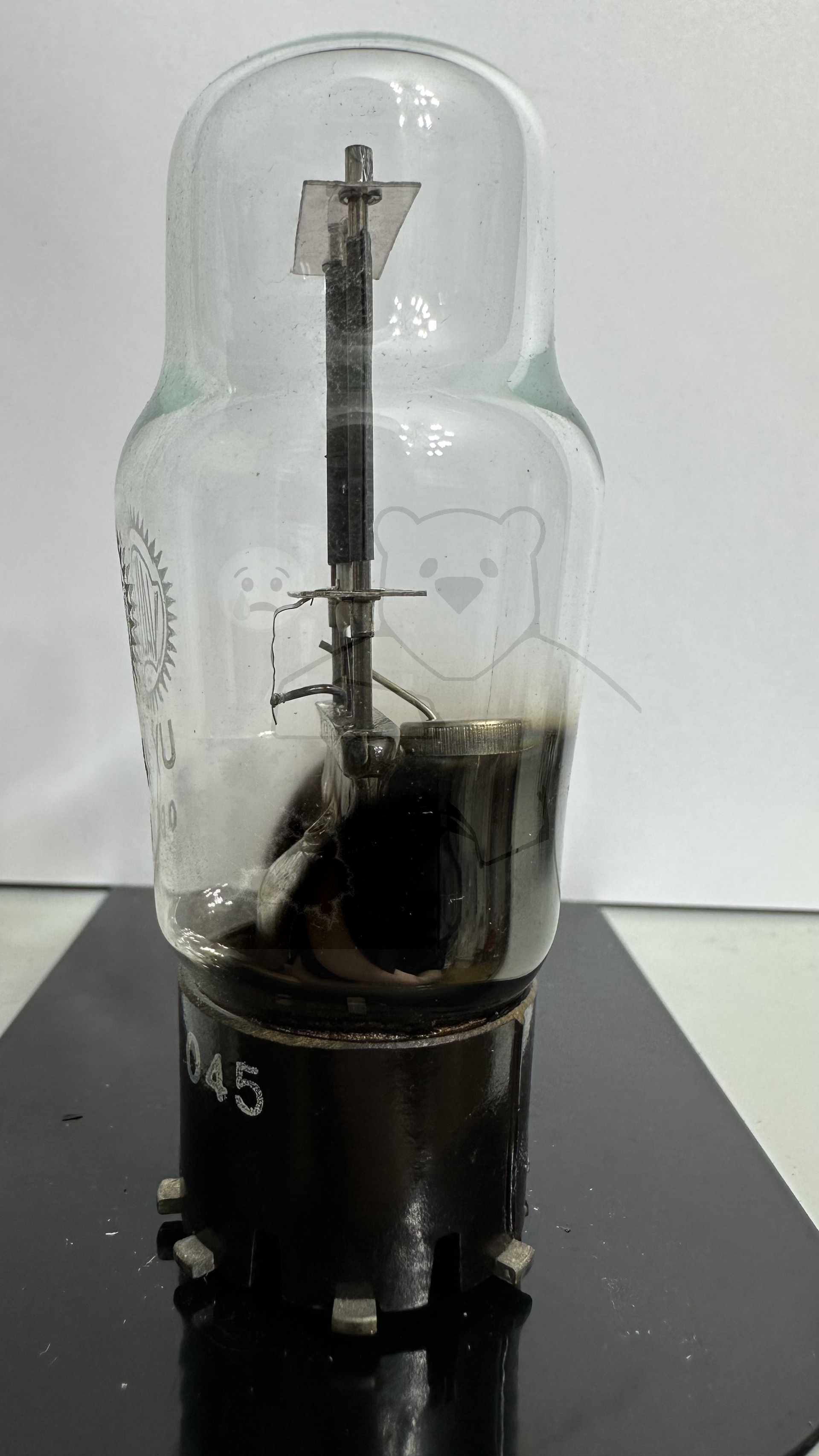

Daten und Bilder der Röhre: UY4

🔎 Beschreibung der Röhre: UY4

Name	UY4
Vergleichsname	→ 35X4
Heizspannung (Volt)	35
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	12.12.2020 15:34:51

🔎 Beschreibung der Systeme für die Röhre: UY4

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

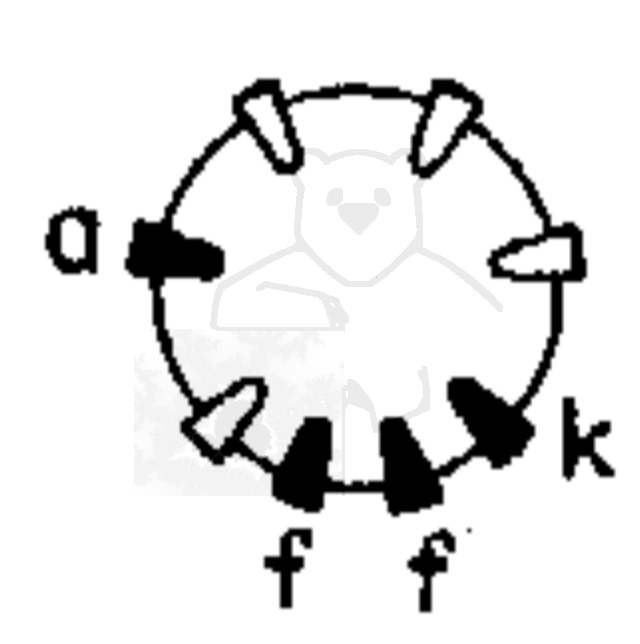

🔎 Sockelschaltung der UY4

Bildquelle: Funkwerk Erfurth Datenblatt

🔎 Datenblätter zur Röhre: UY4
Anwendung UY4 Funkwerk.pdf (33 kB)
Pruefkarte UY4 - Neuberger RPM370 Roehrenmessgeraet.pdf (188 kB)
Pruefkarte UY4 35X4 - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte UY41 V311 - Funke W19 Roehrenpruefer.pdf (146 kB)
