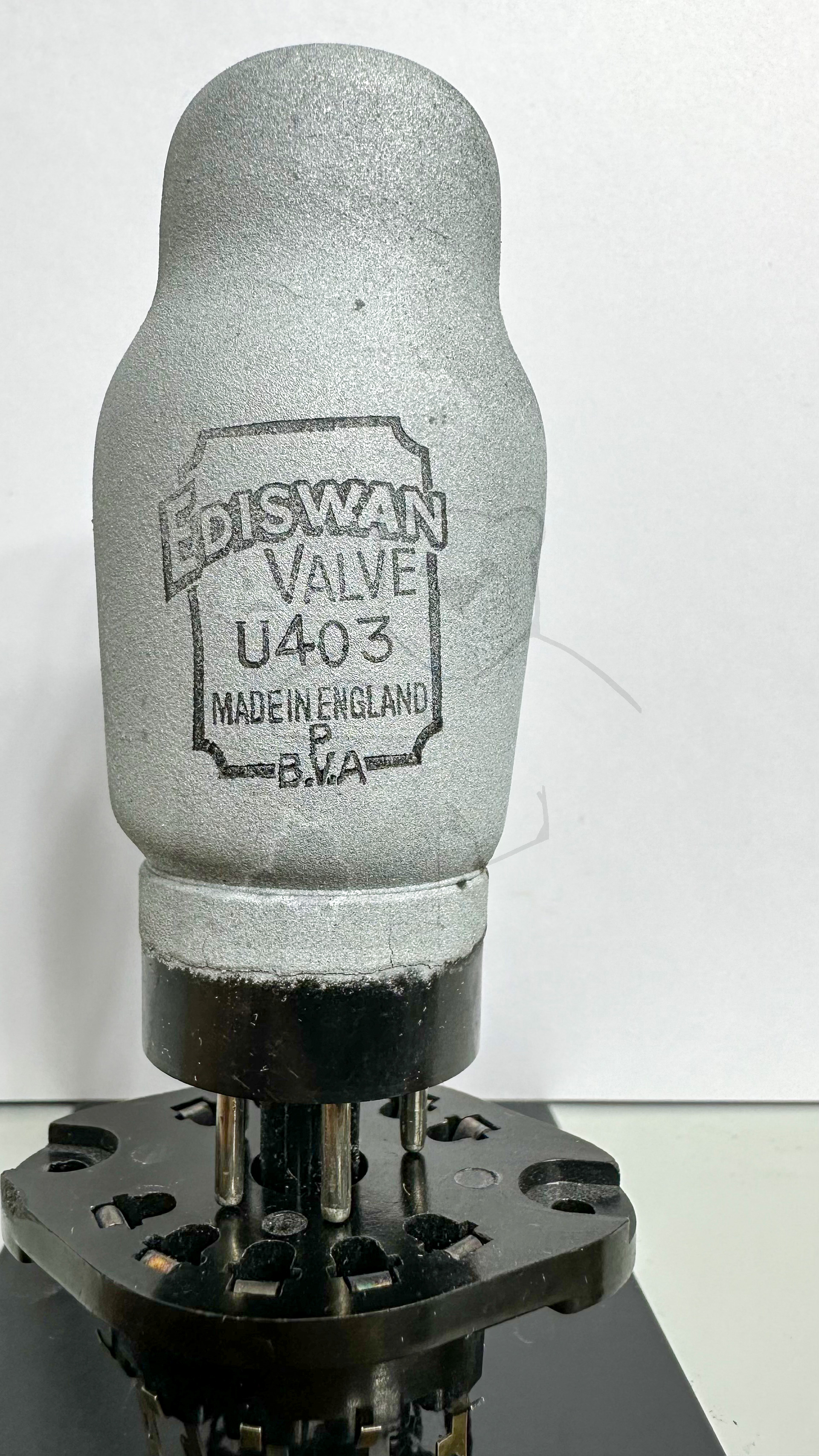

Daten und Bilder der Röhre: U403

🔎 Beschreibung der Röhre: U403

Name	U403
Vergleichsname
Heizspannung (Volt)	40
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: British Oktal, 8pol (Mazda Great Britain, MO) → Liste aller Röhren mit: British Oktal, 8pol (Mazda Great Britain, MO)
Zusätzliche Informationen
Letzte Änderung	01.09.2023 11:26:37

🔎 Beschreibung der Systeme für die Röhre: U403

	System 1
Kathode	3
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

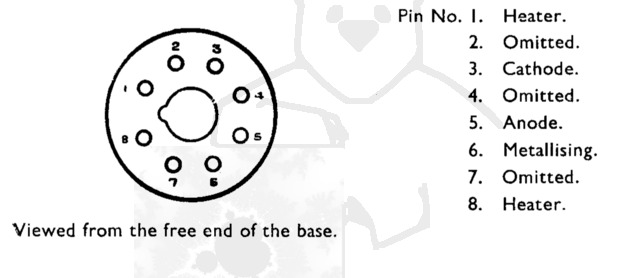

🔎 Sockelschaltung der U403

Bildquelle: Mazda Datenblatt

🔎 Datenblätter zur Röhre: U403
Datenblatt U403 Mazda.pdf (83 kB)
