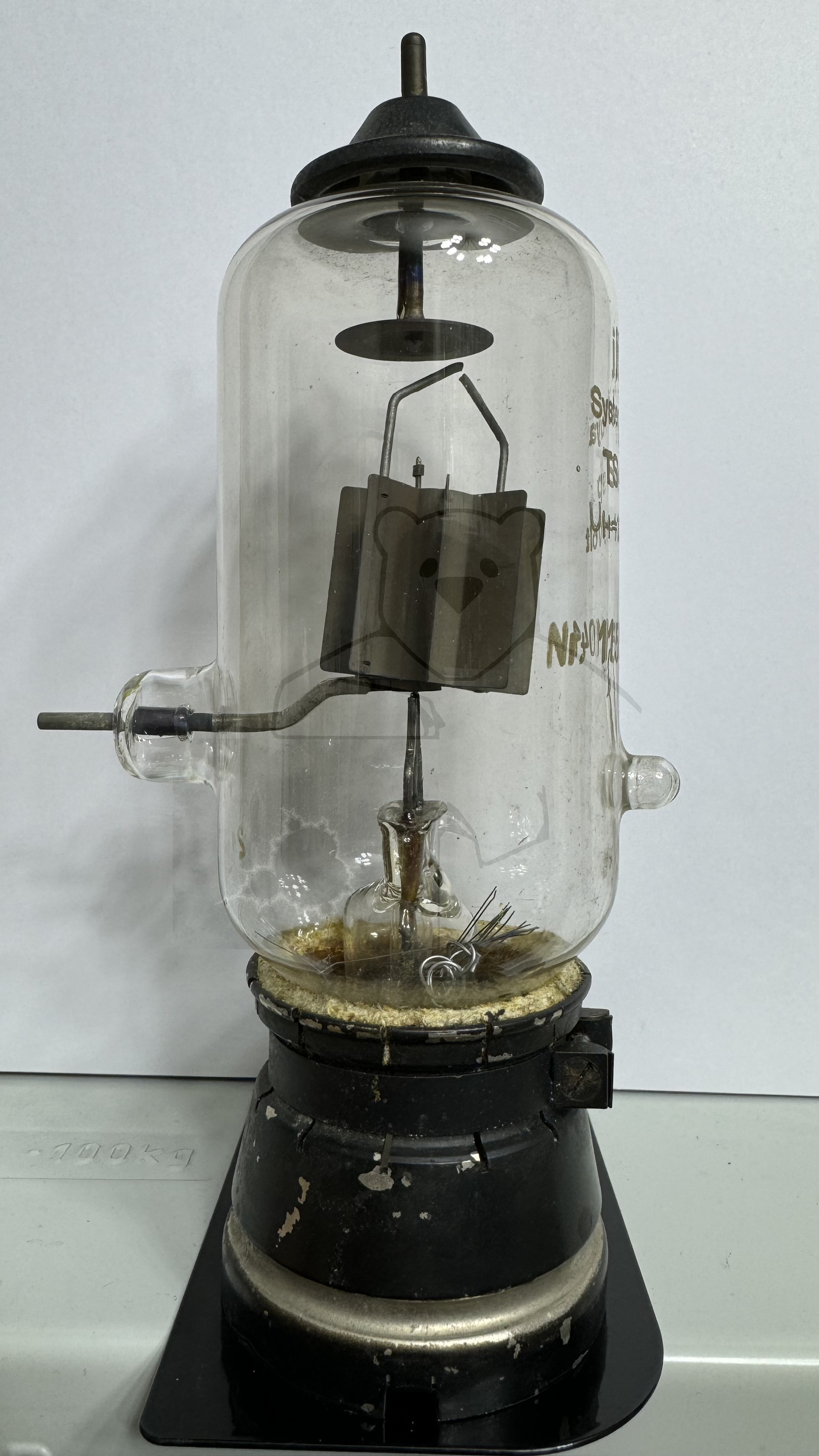

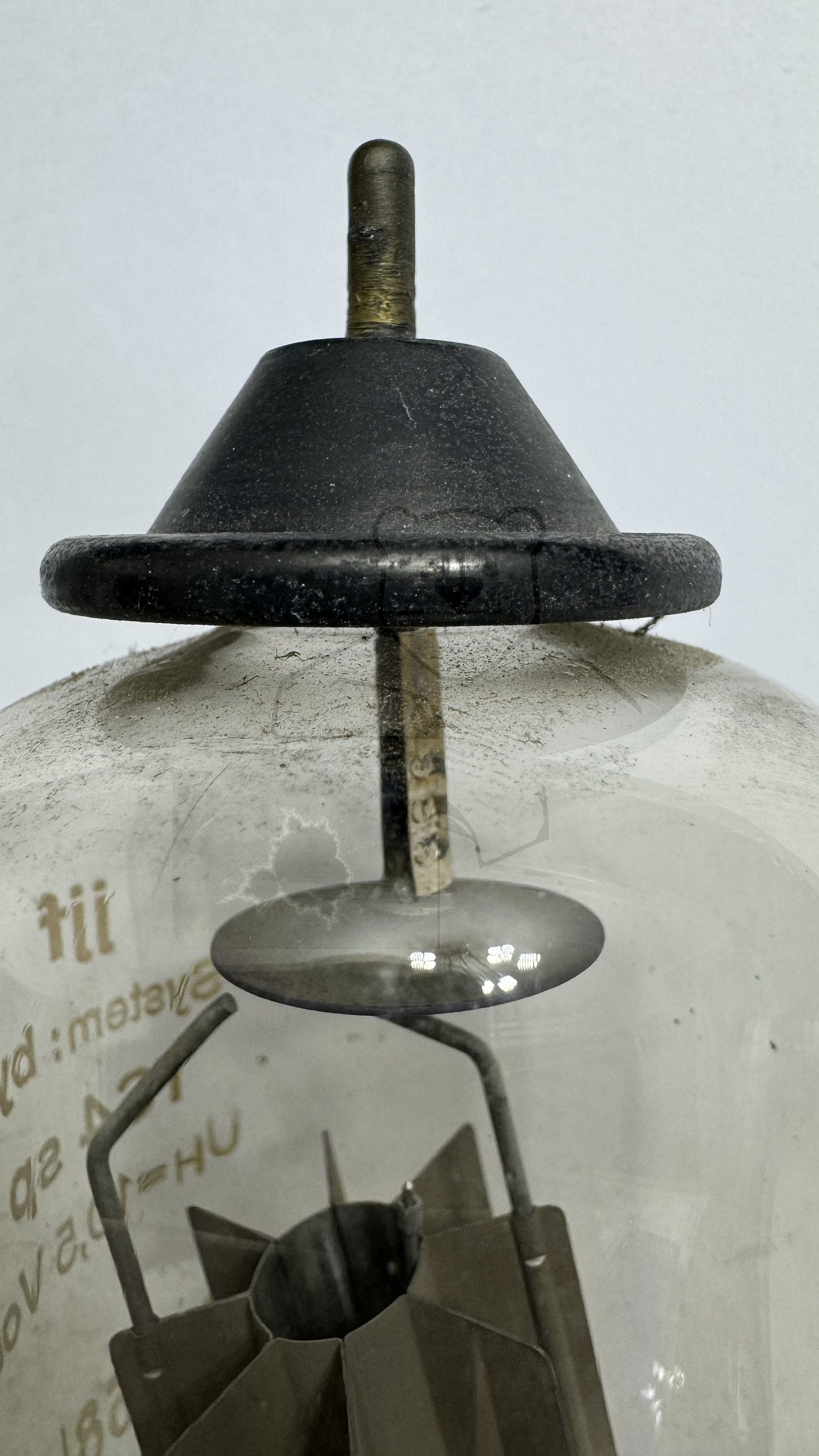

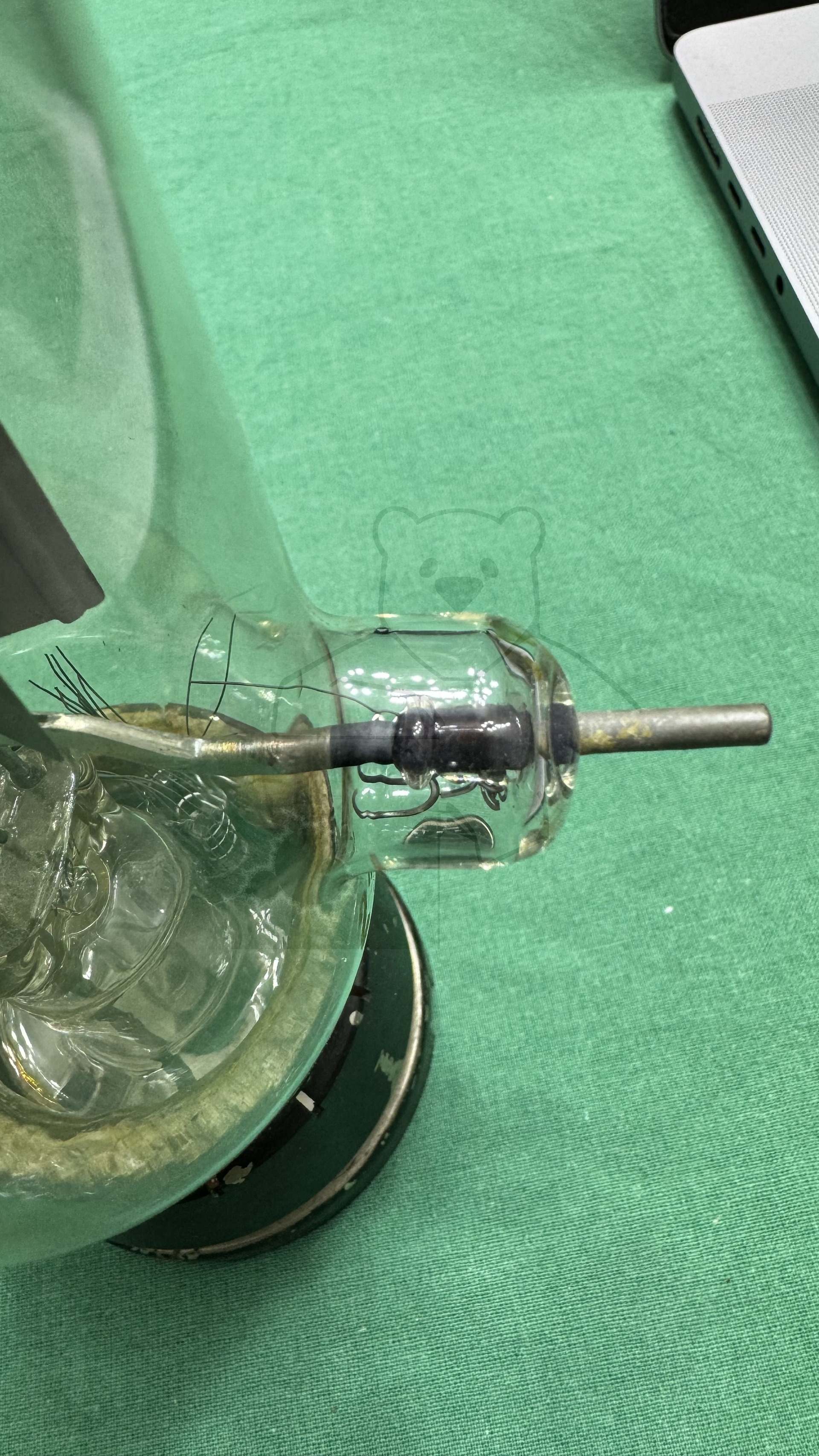

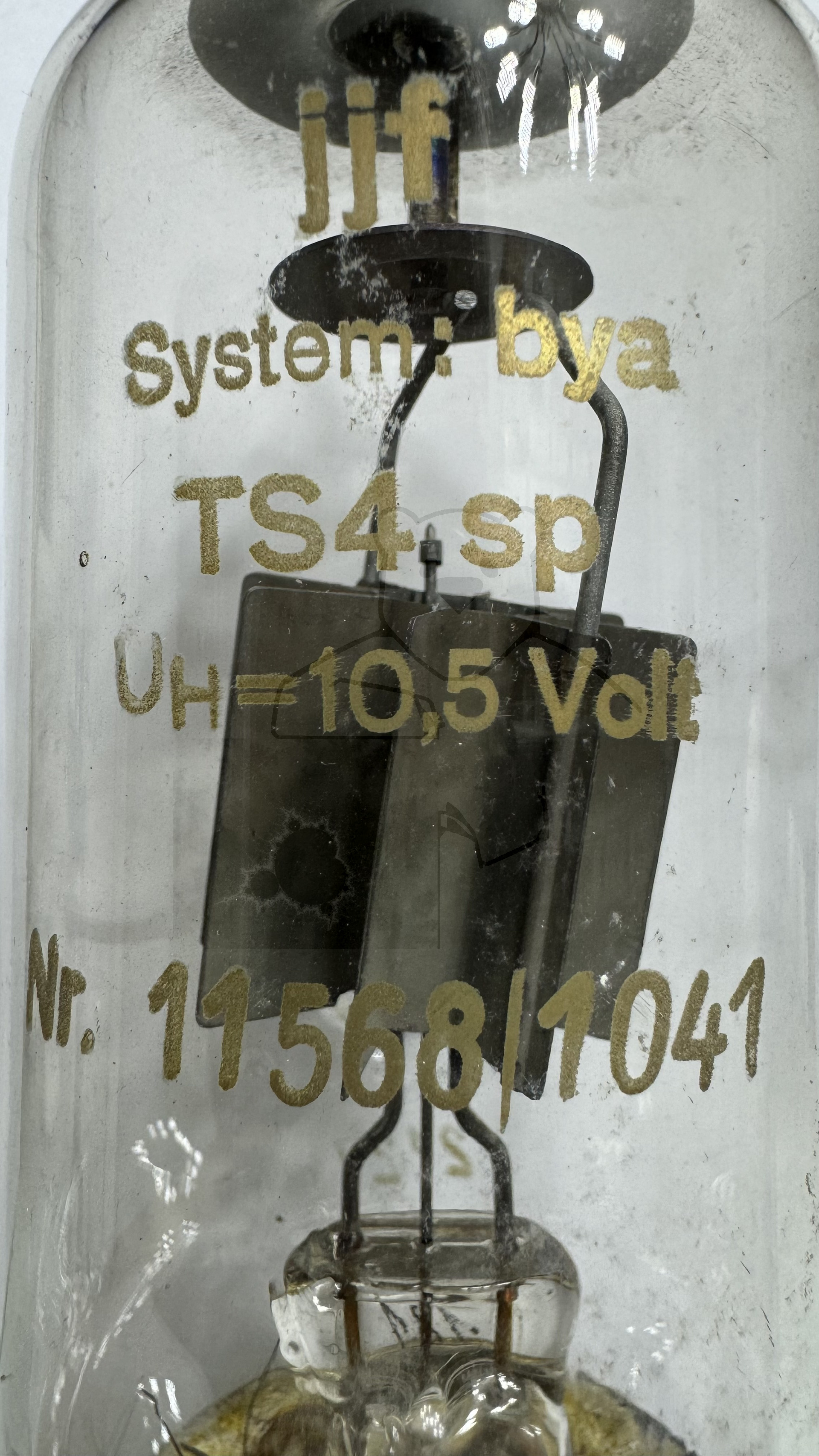

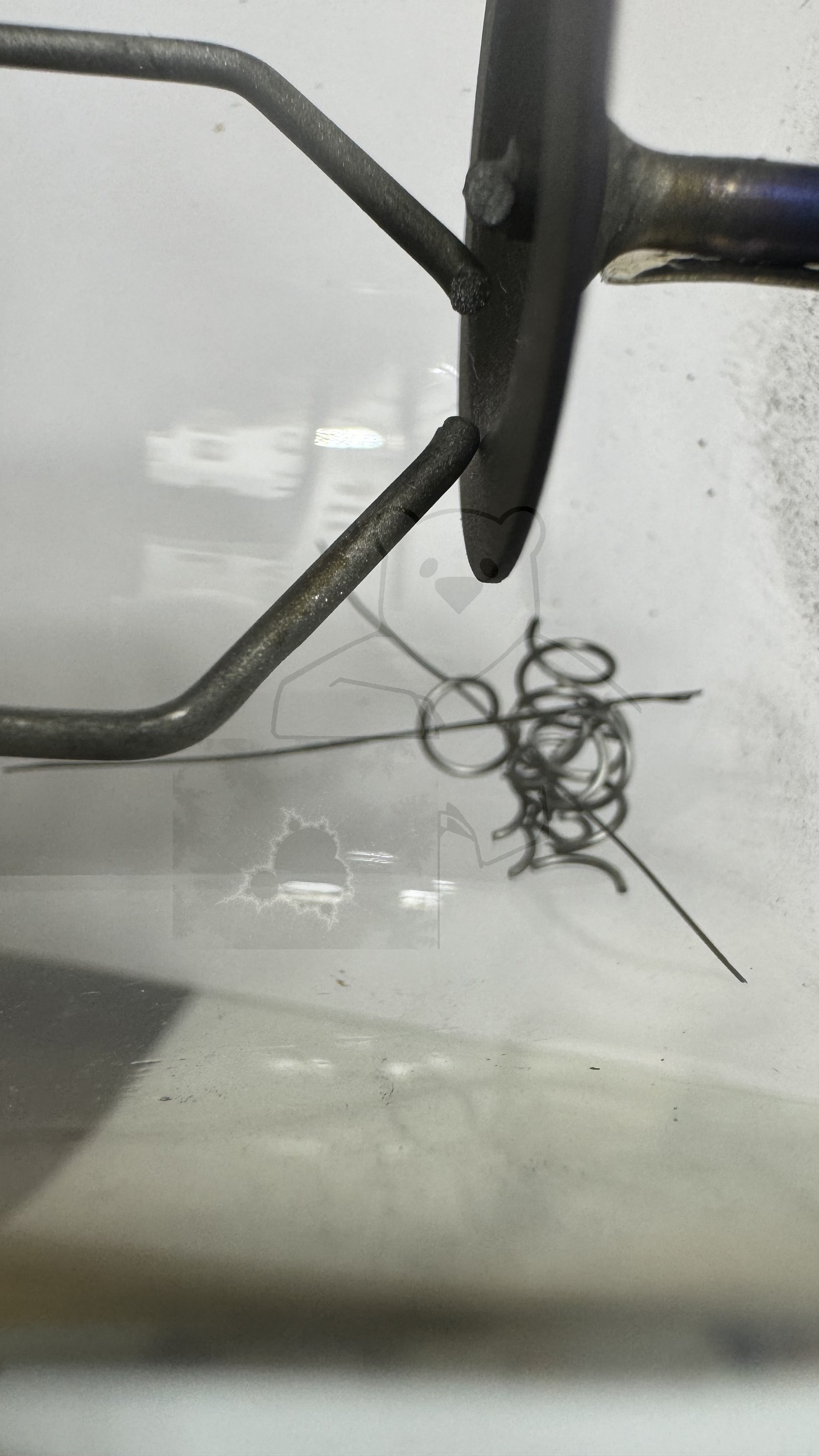

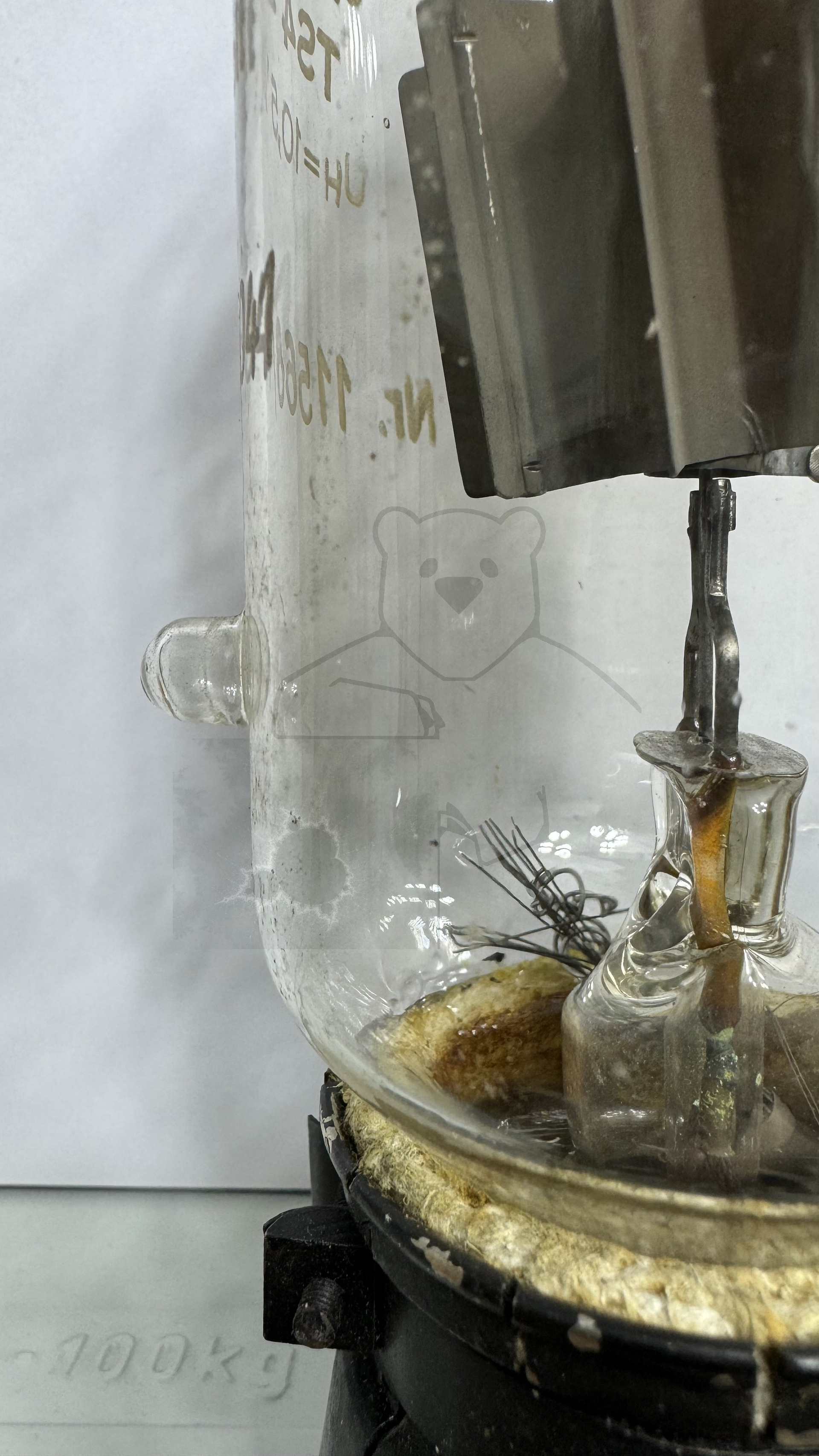

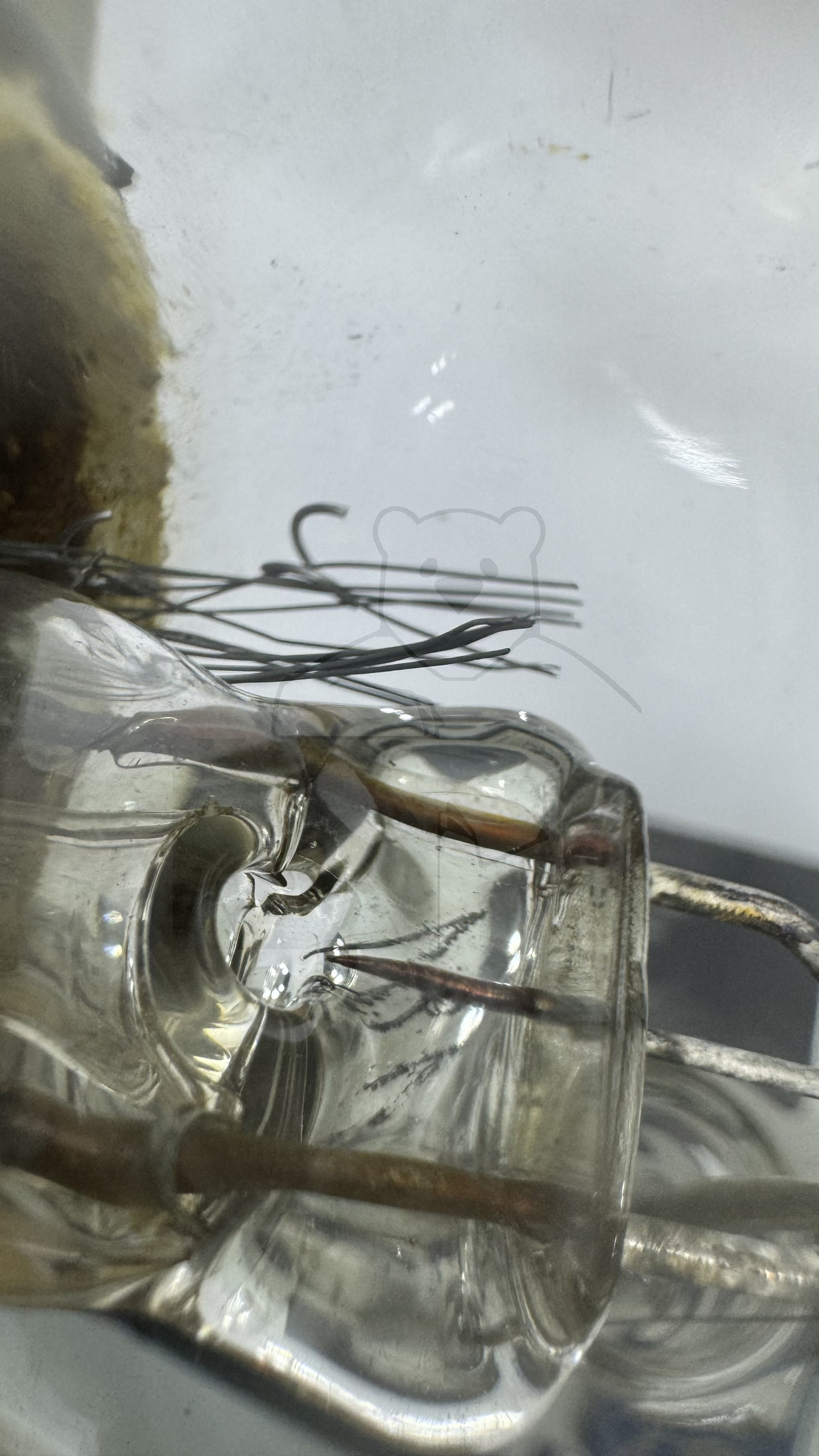

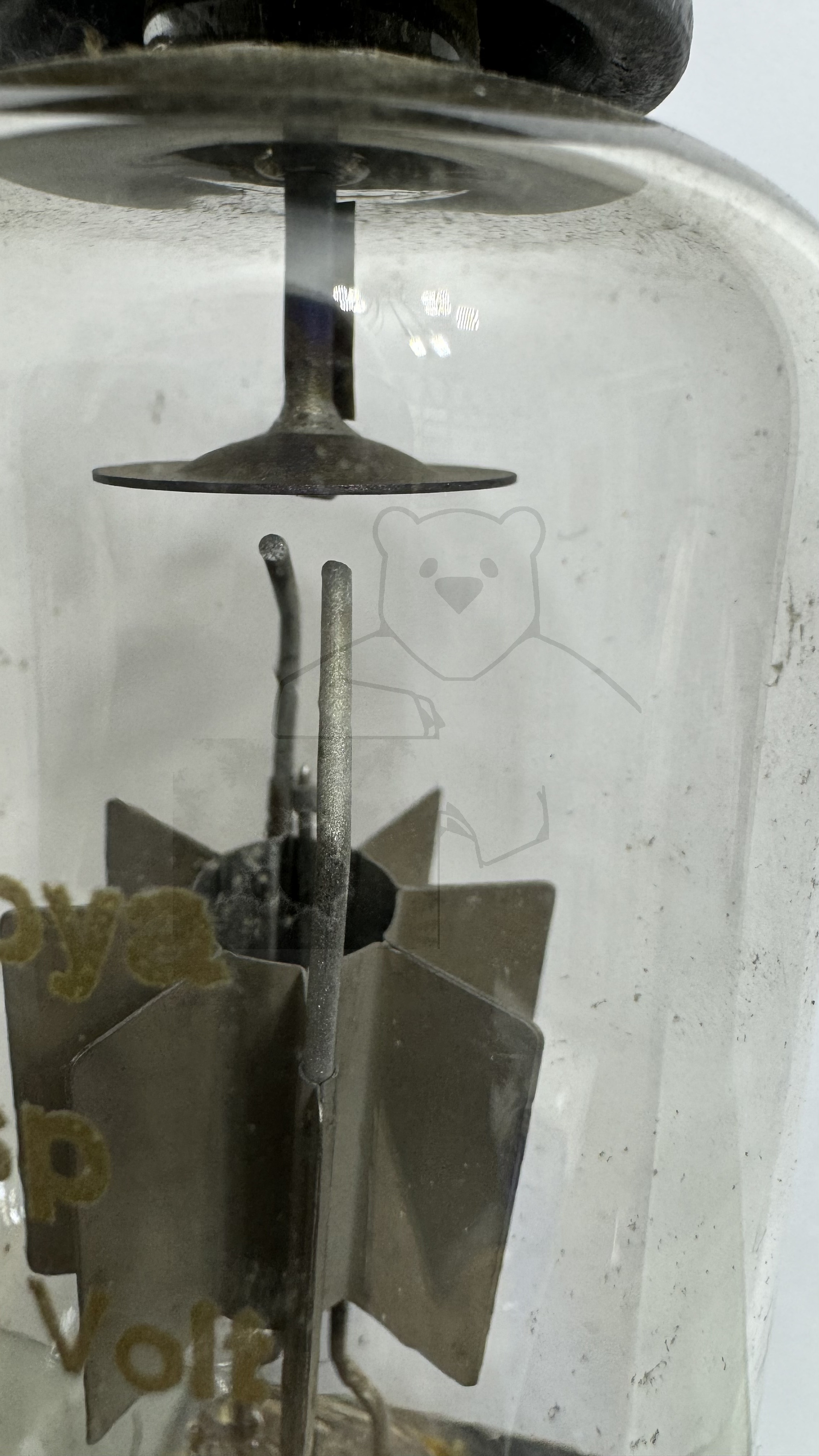

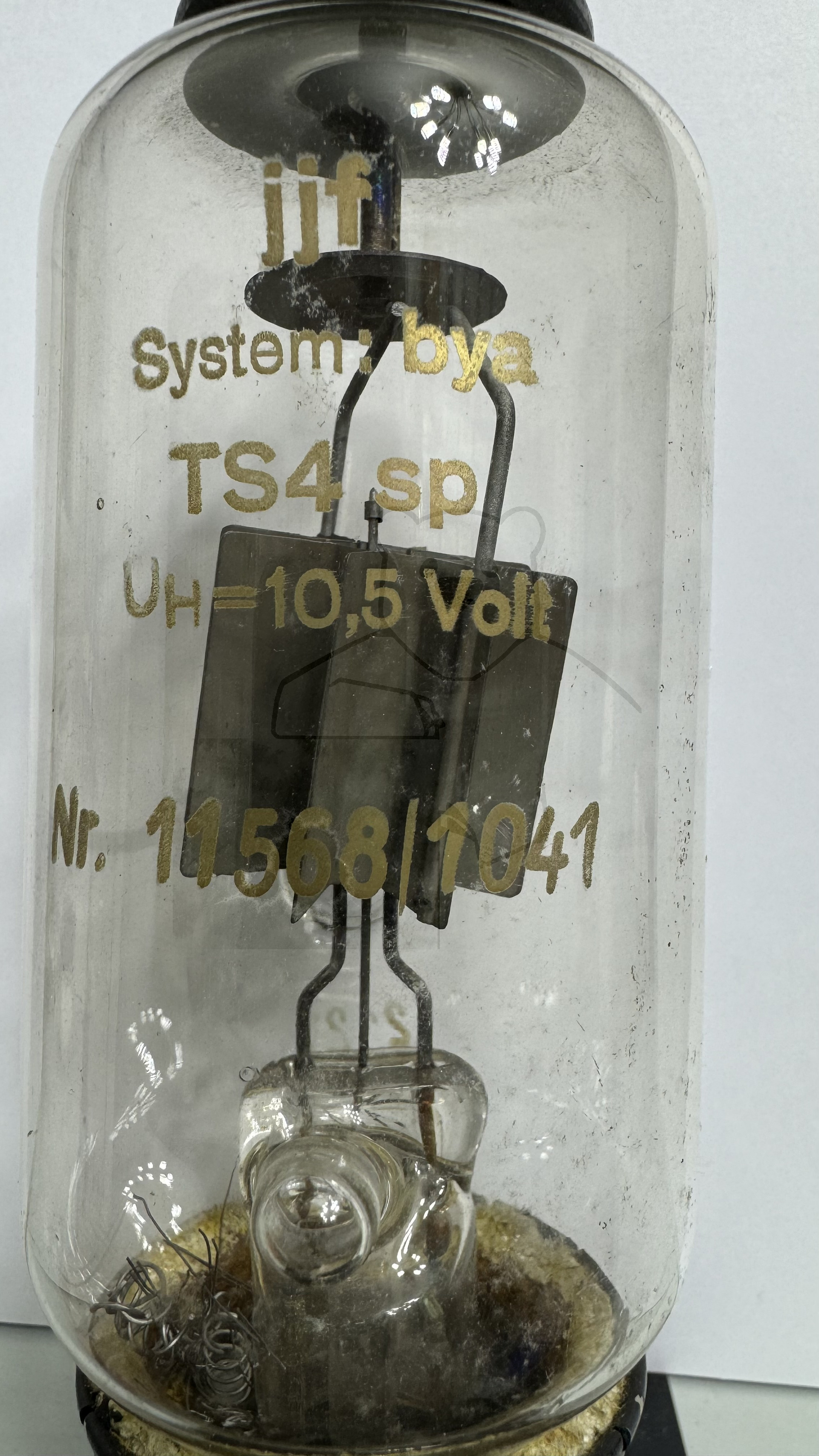

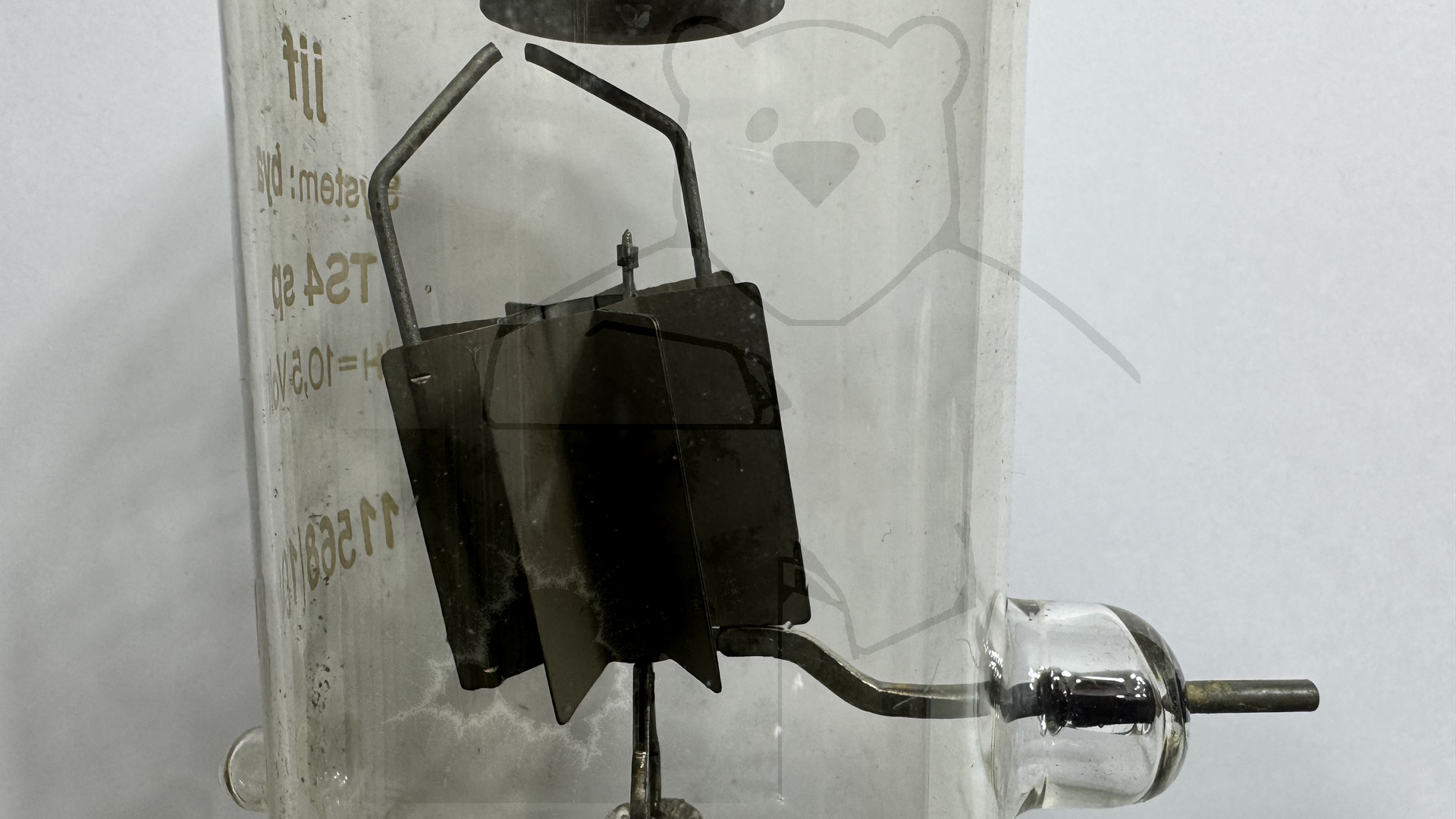

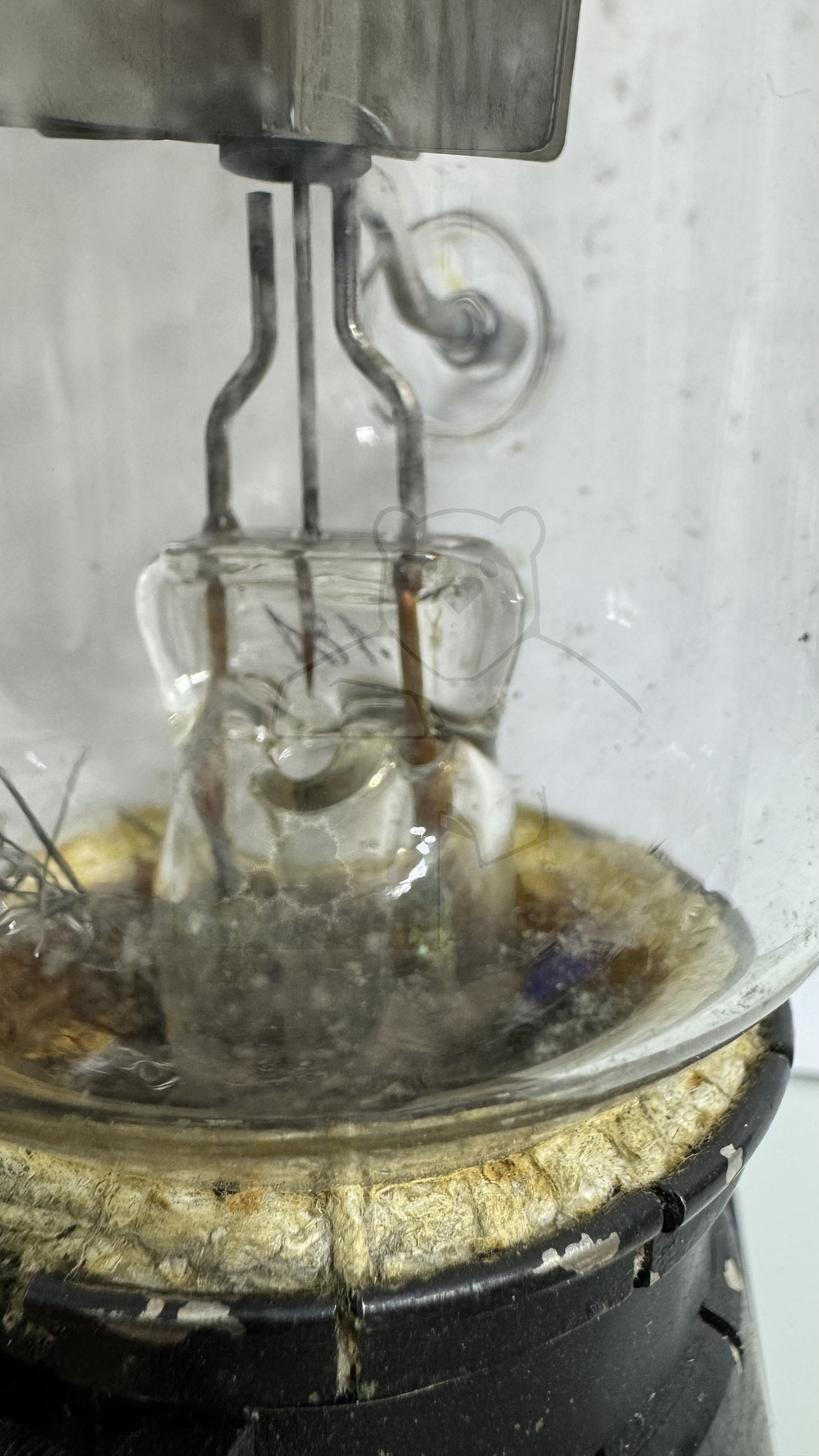

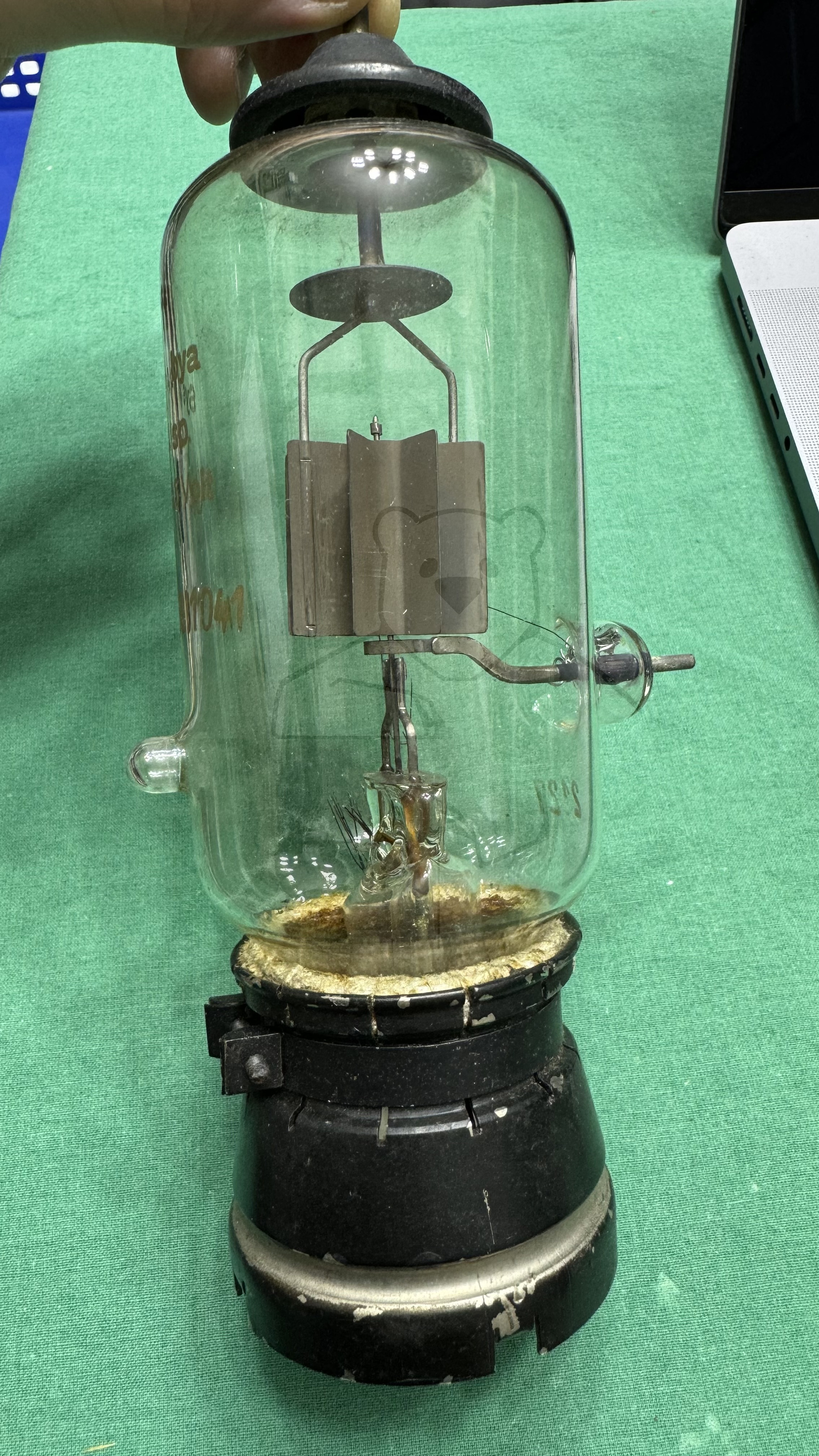

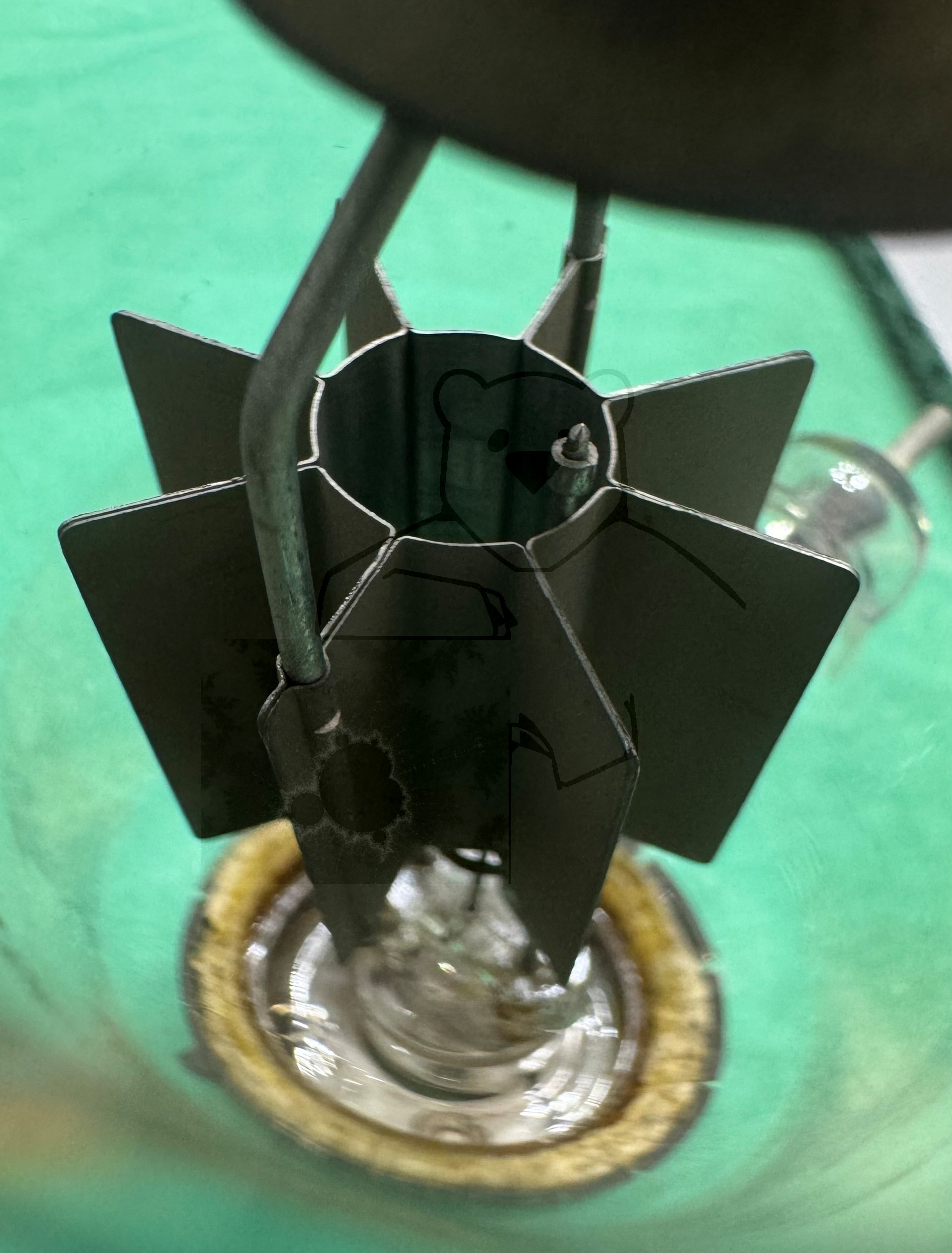

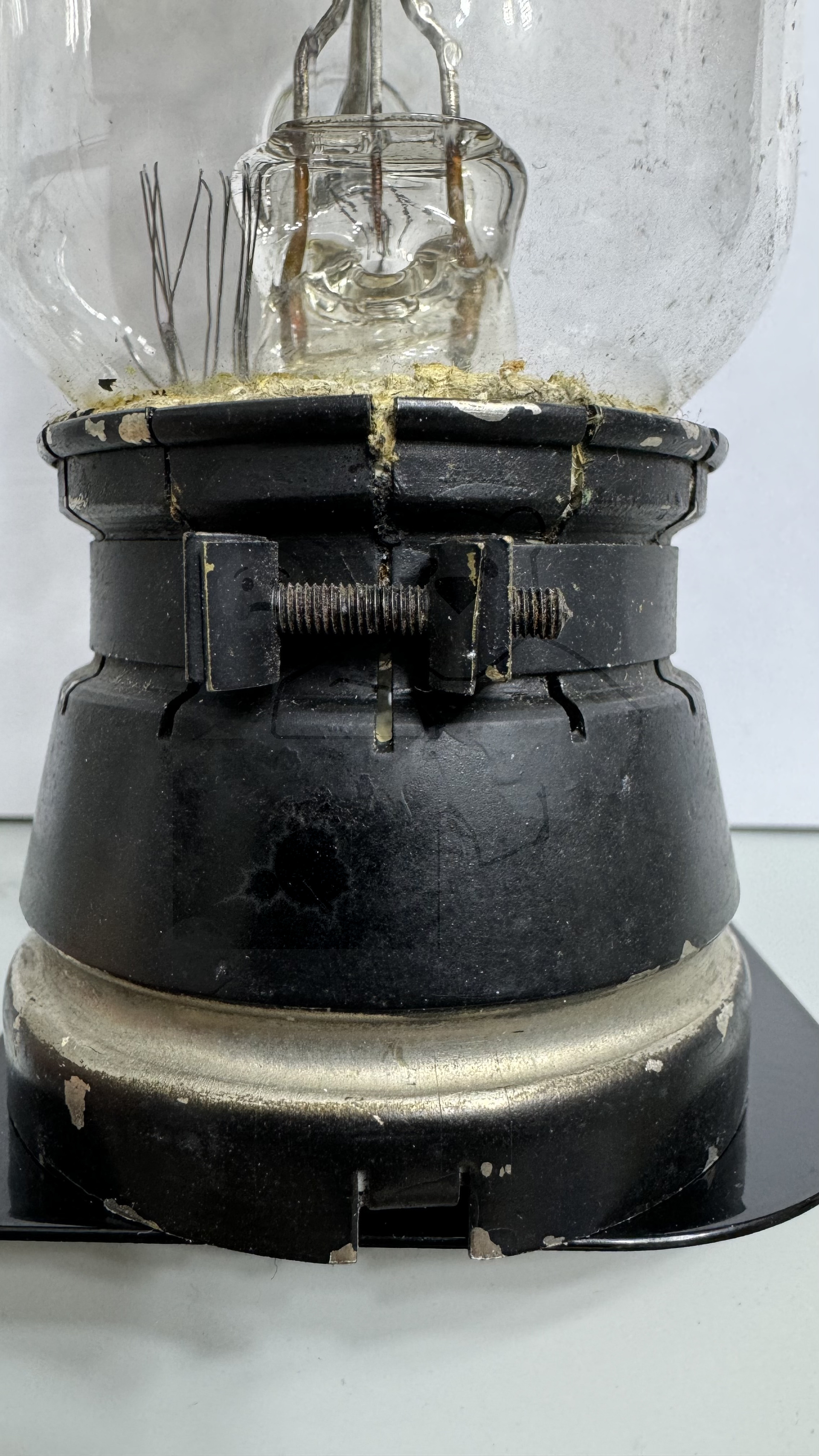

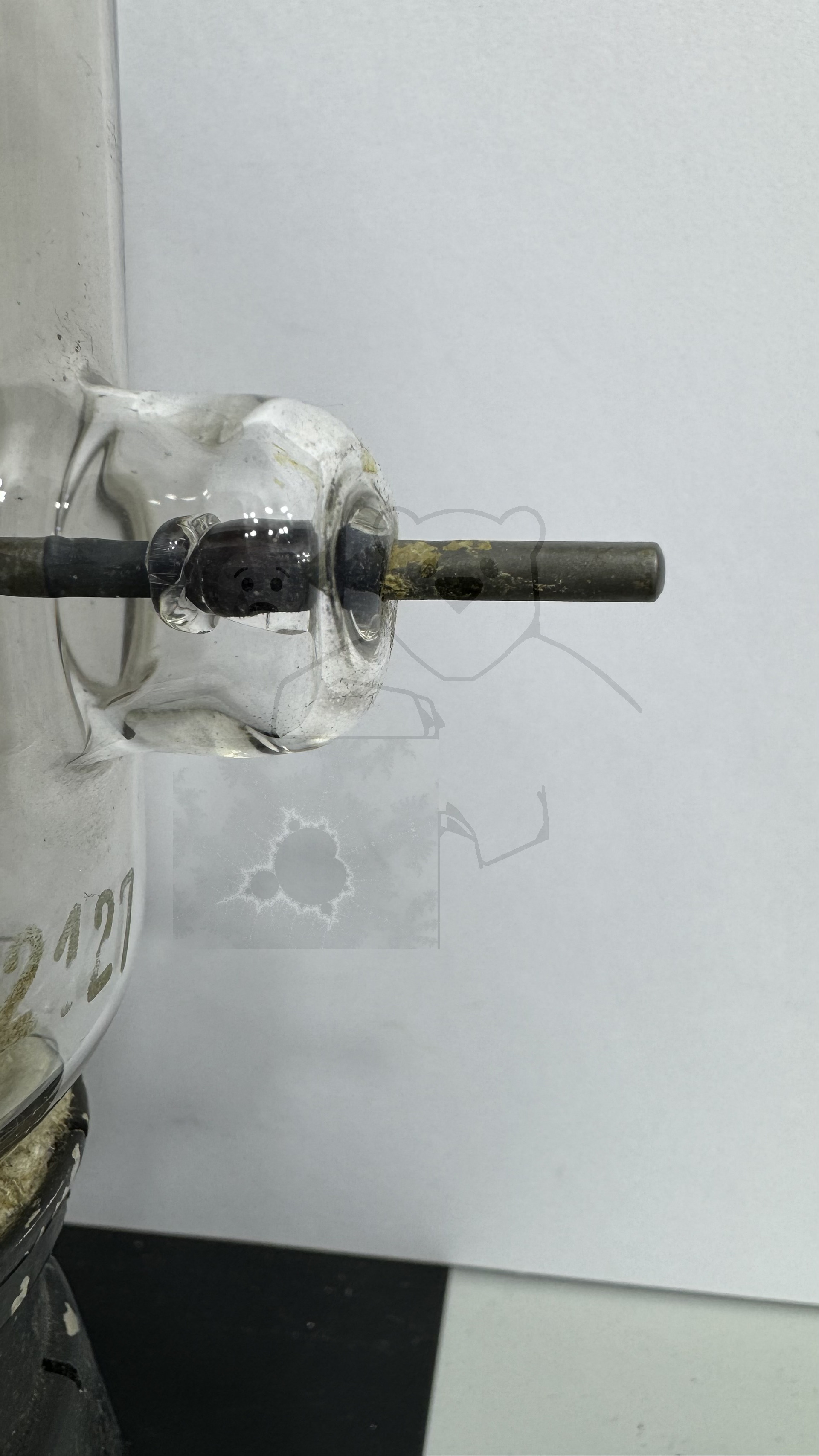

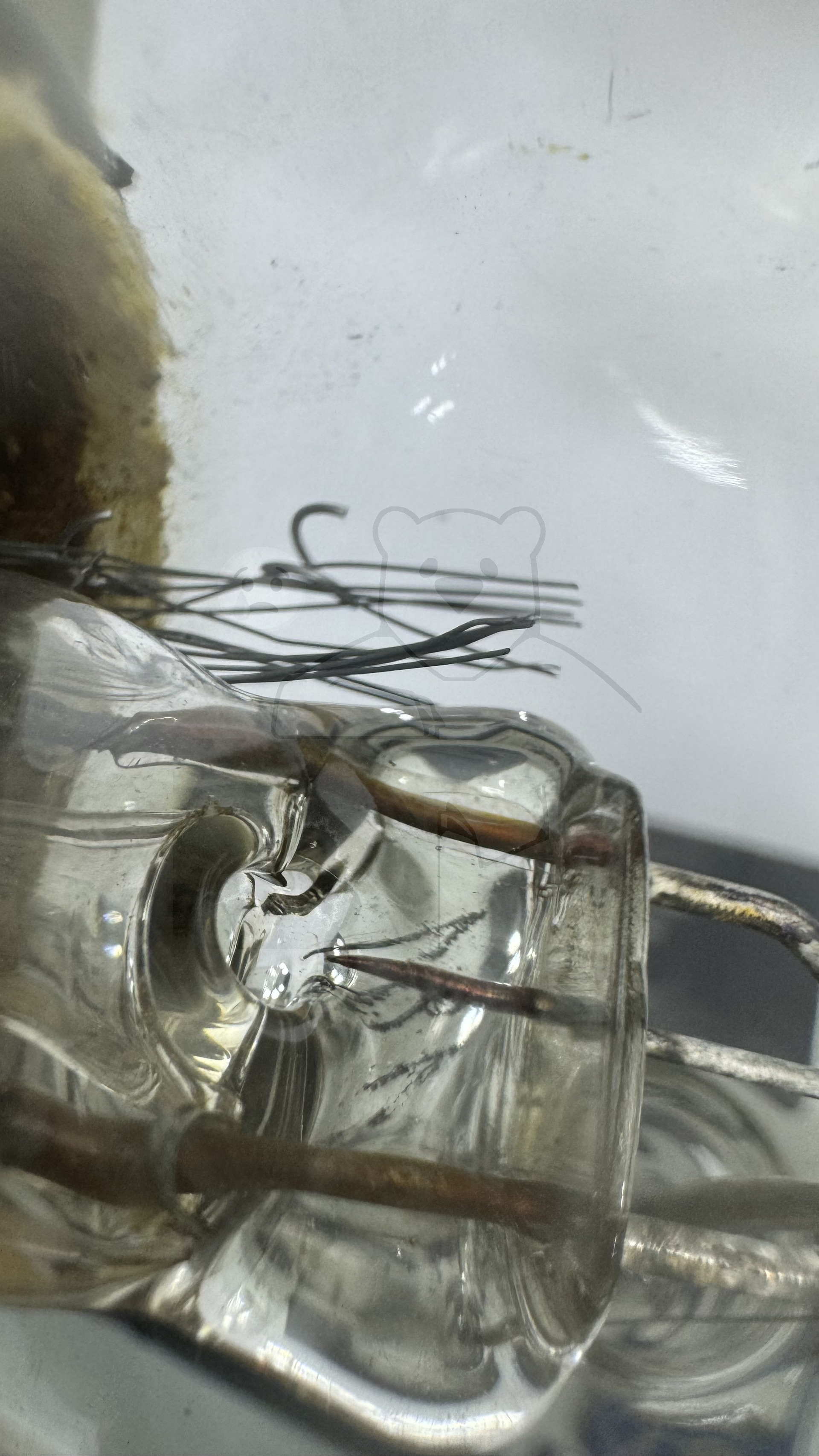

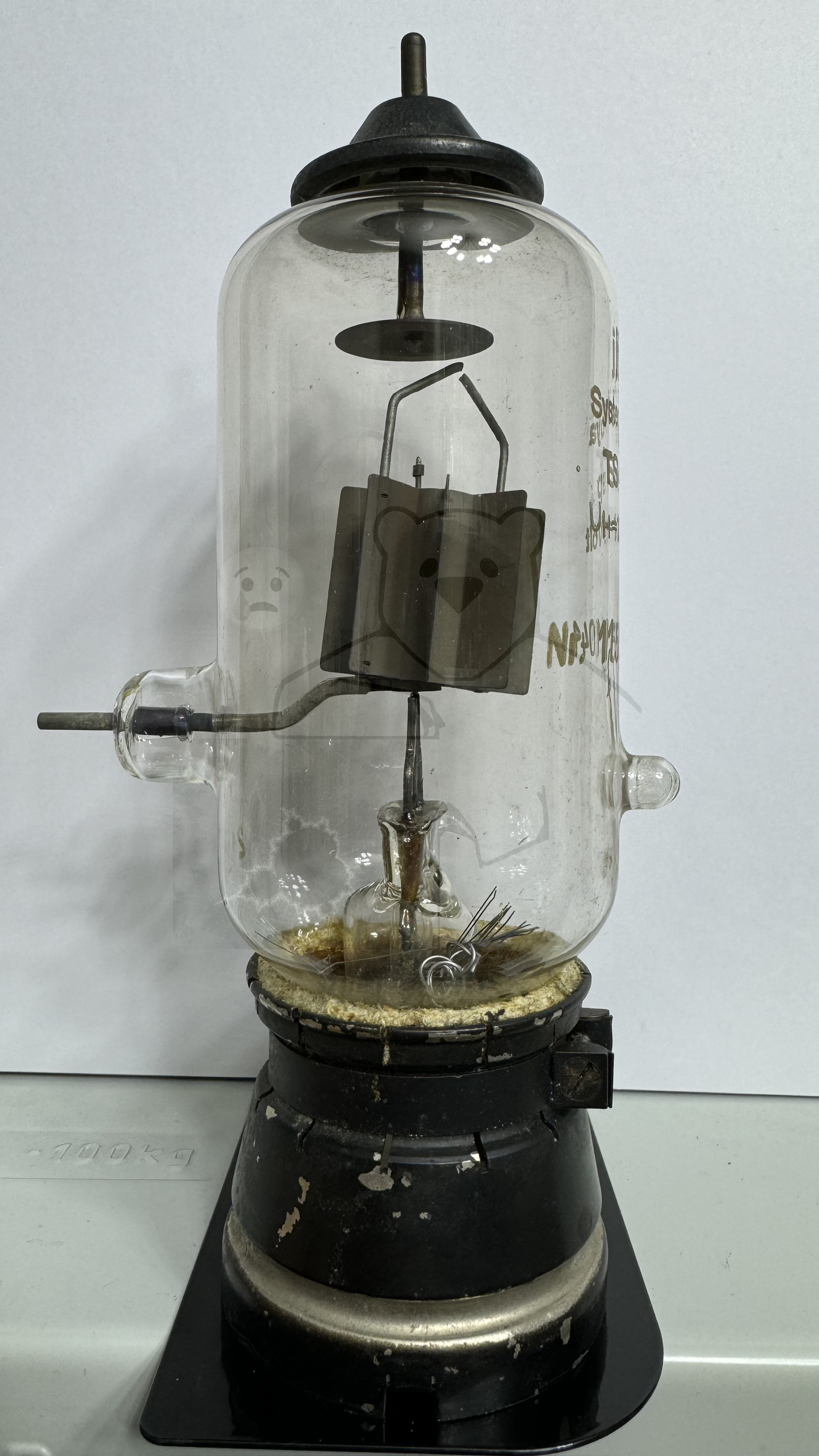

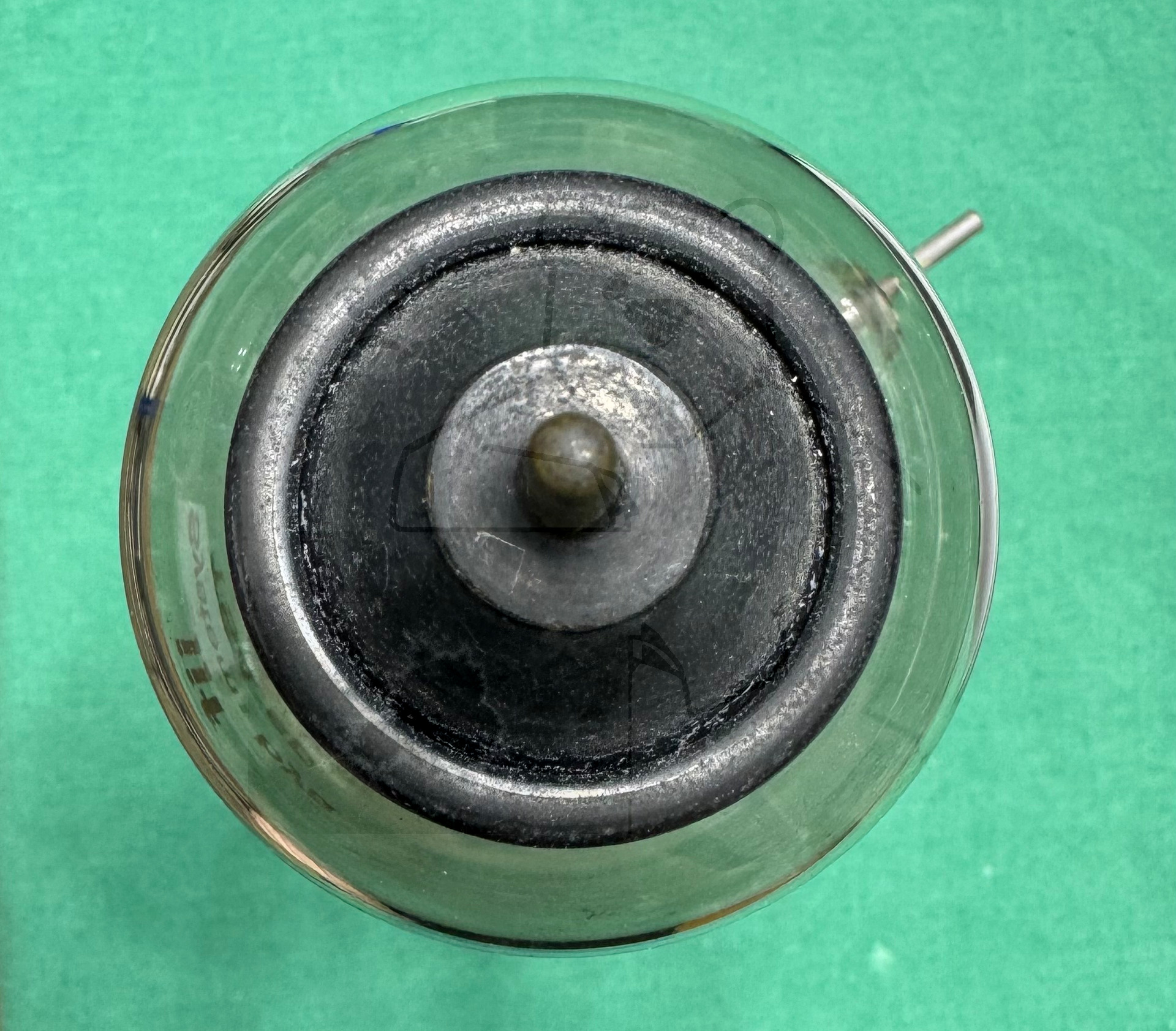

Daten und Bilder der Röhre: TS4sp

🔎 Beschreibung der Röhre: TS4sp

Name	TS4sp
Vergleichsname
Heizspannung (Volt)	10,5
Heizstrom (Ampère)	10,5
Art der Heizung	Direkt

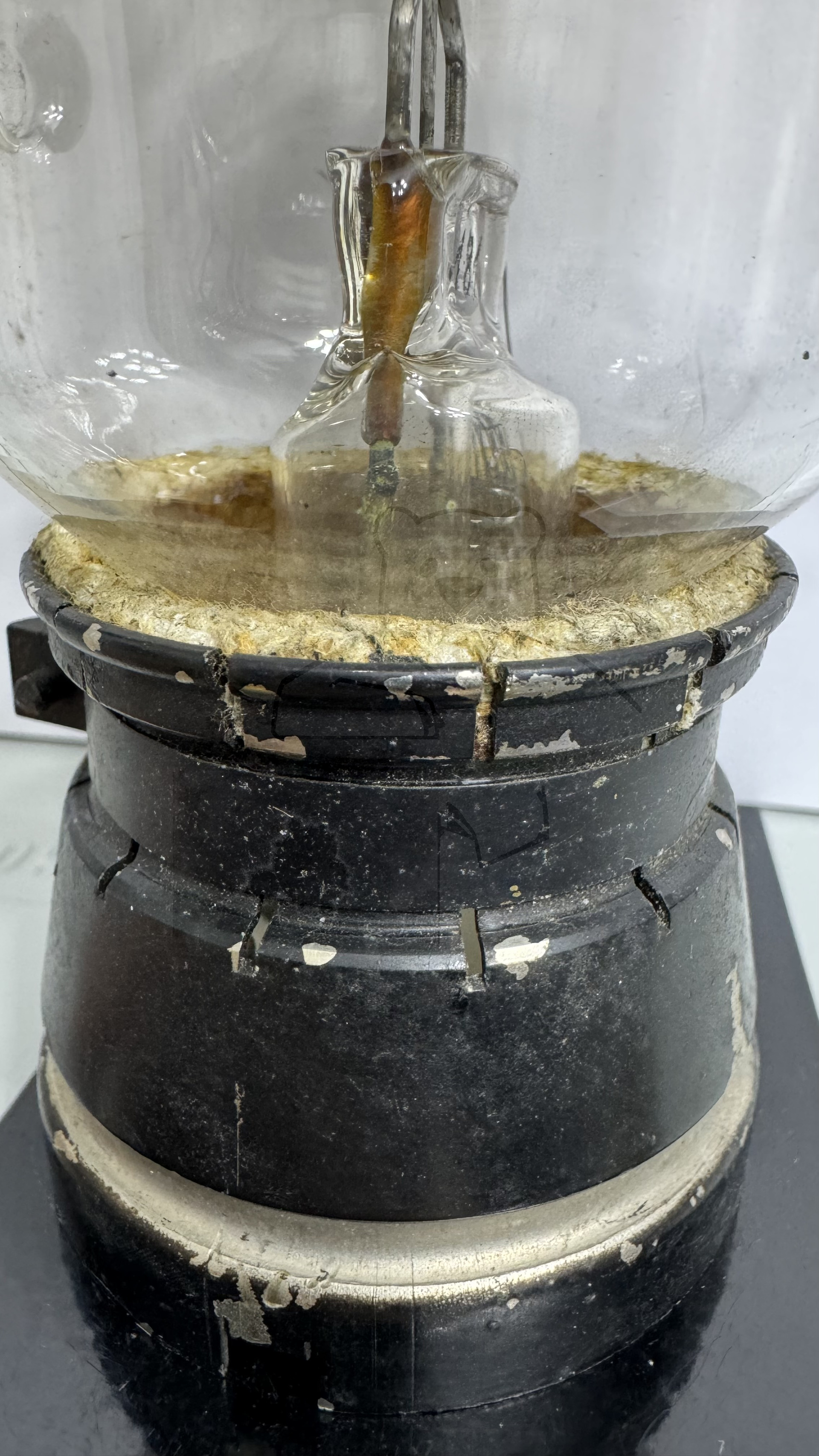

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 19:44:46

🔎 Beschreibung der Systeme für die Röhre: TS4sp

	System 1
Kathode	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

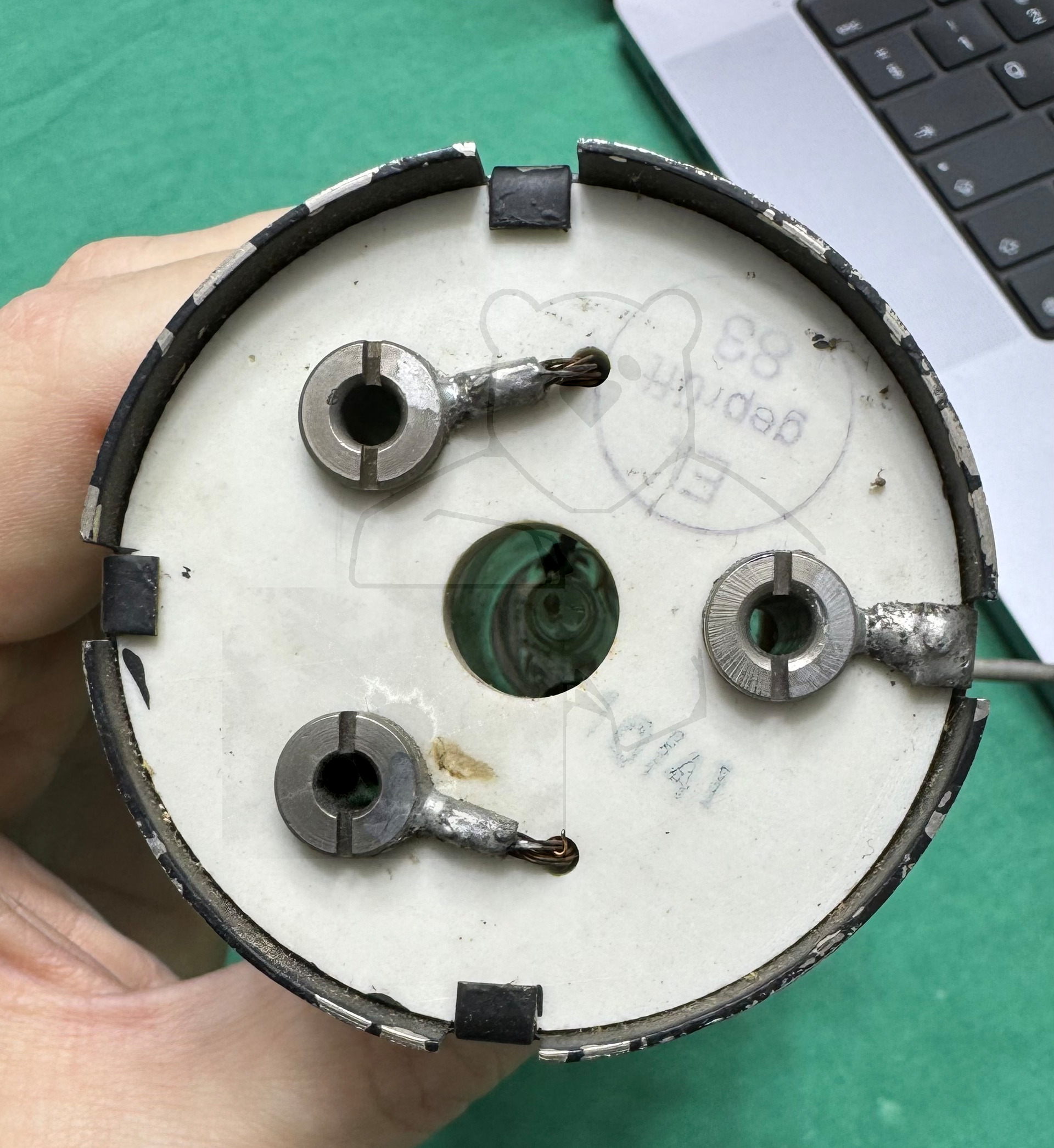

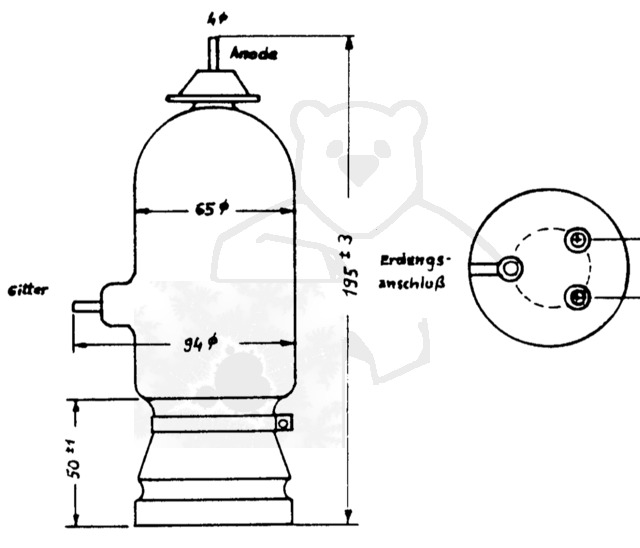

🔎 Sockelschaltung der TS4sp

Bildquelle: Gema Datenblatt

🔎 Datenblätter zur Röhre: TS4sp
Datenblatt TS4 Spez Gema [www.tubedata.info].pdf (74 kB)
