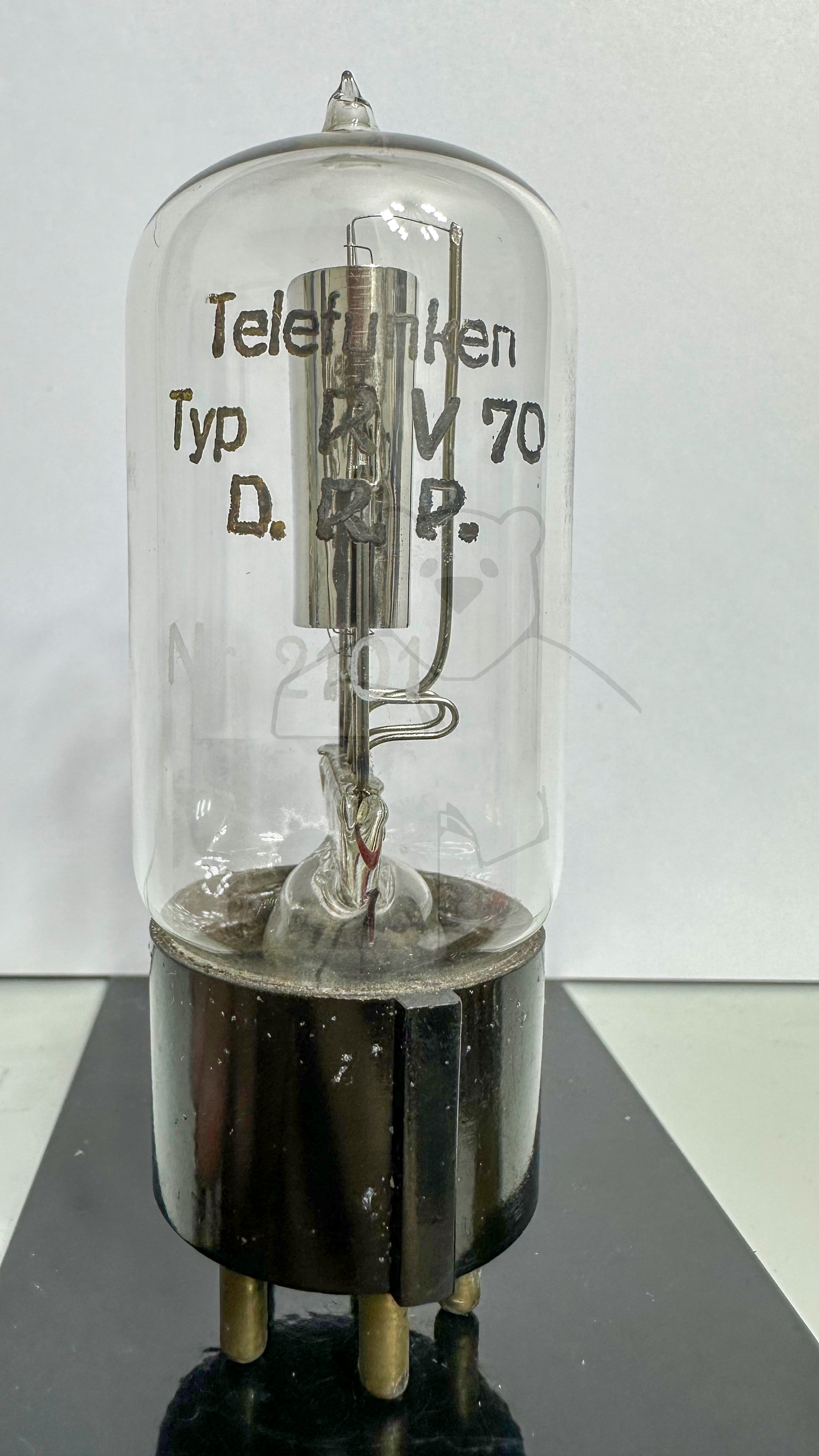

Daten und Bilder der Röhre: RV70

🔎 Beschreibung der Röhre: RV70

Name	RV70
Vergleichsname
Heizspannung (Volt)	7,5
Heizstrom (Ampère)	1,7
Art der Heizung	Direkt

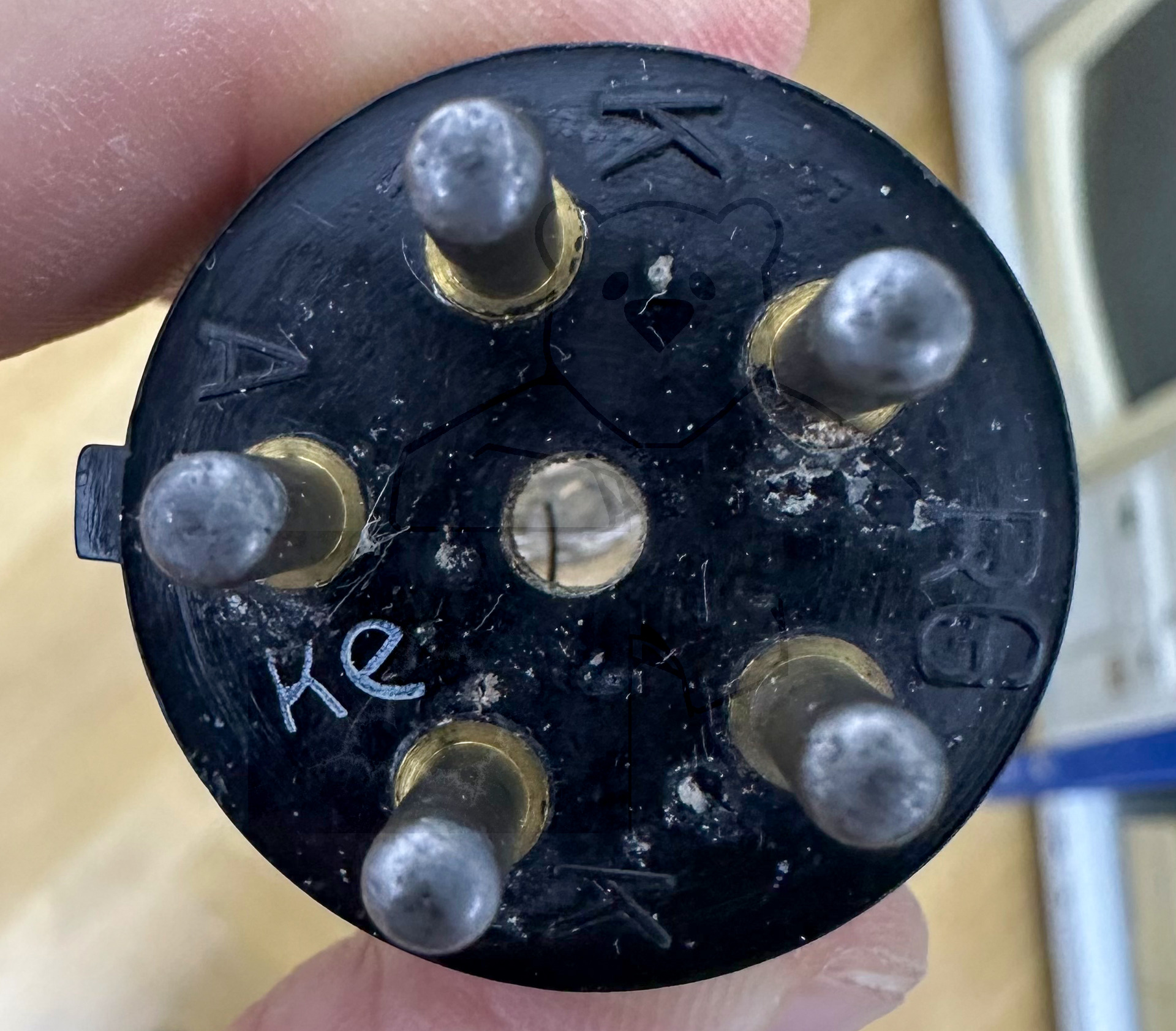

Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 5pol. → Liste aller Röhren mit: Postroehre, 5pol.
Zusätzliche Informationen	Entwickelt ca. 1928 - Es gibt nur sehr wenige Informationen über diesen Typ.
Letzte Änderung	28.07.2023 10:27:22

🔎 Beschreibung der Systeme für die Röhre: RV70

	System 1
Kathode	2
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	2, 5
Abschirmung
Funktion	→ Triode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

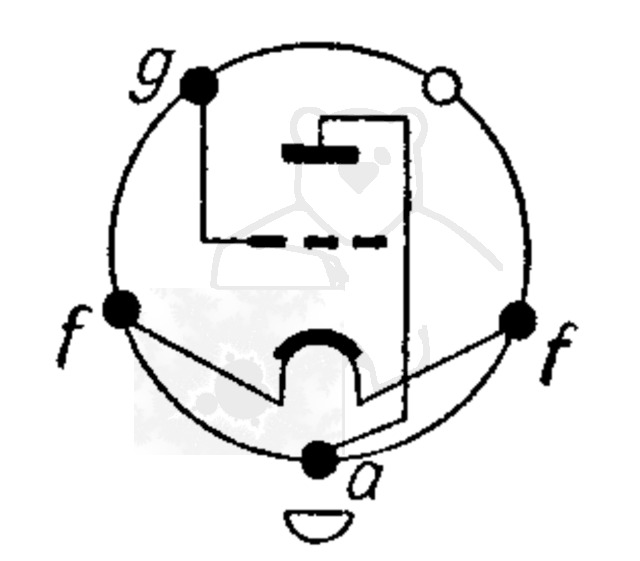

🔎 Sockelschaltung der RV70

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
