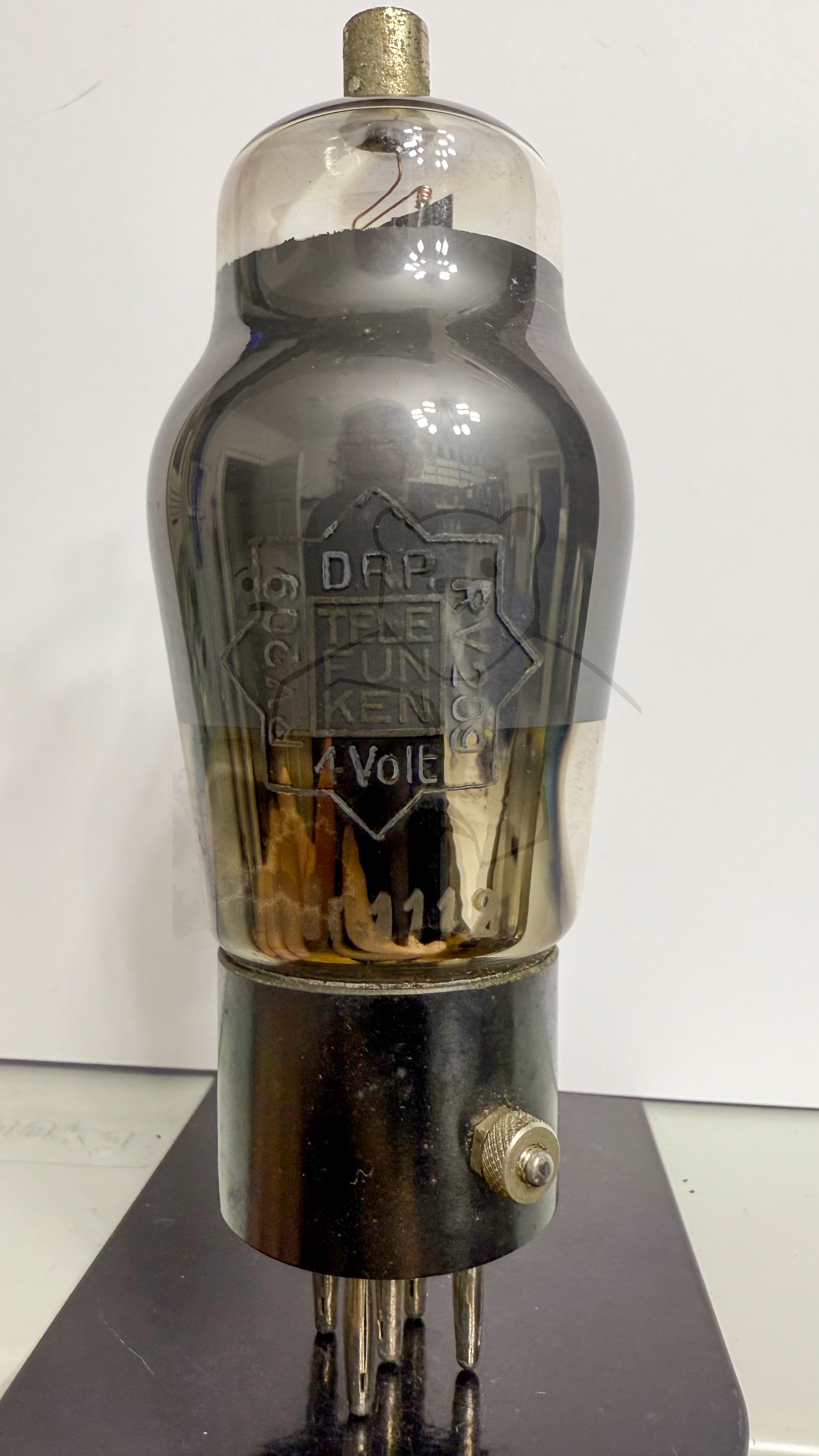

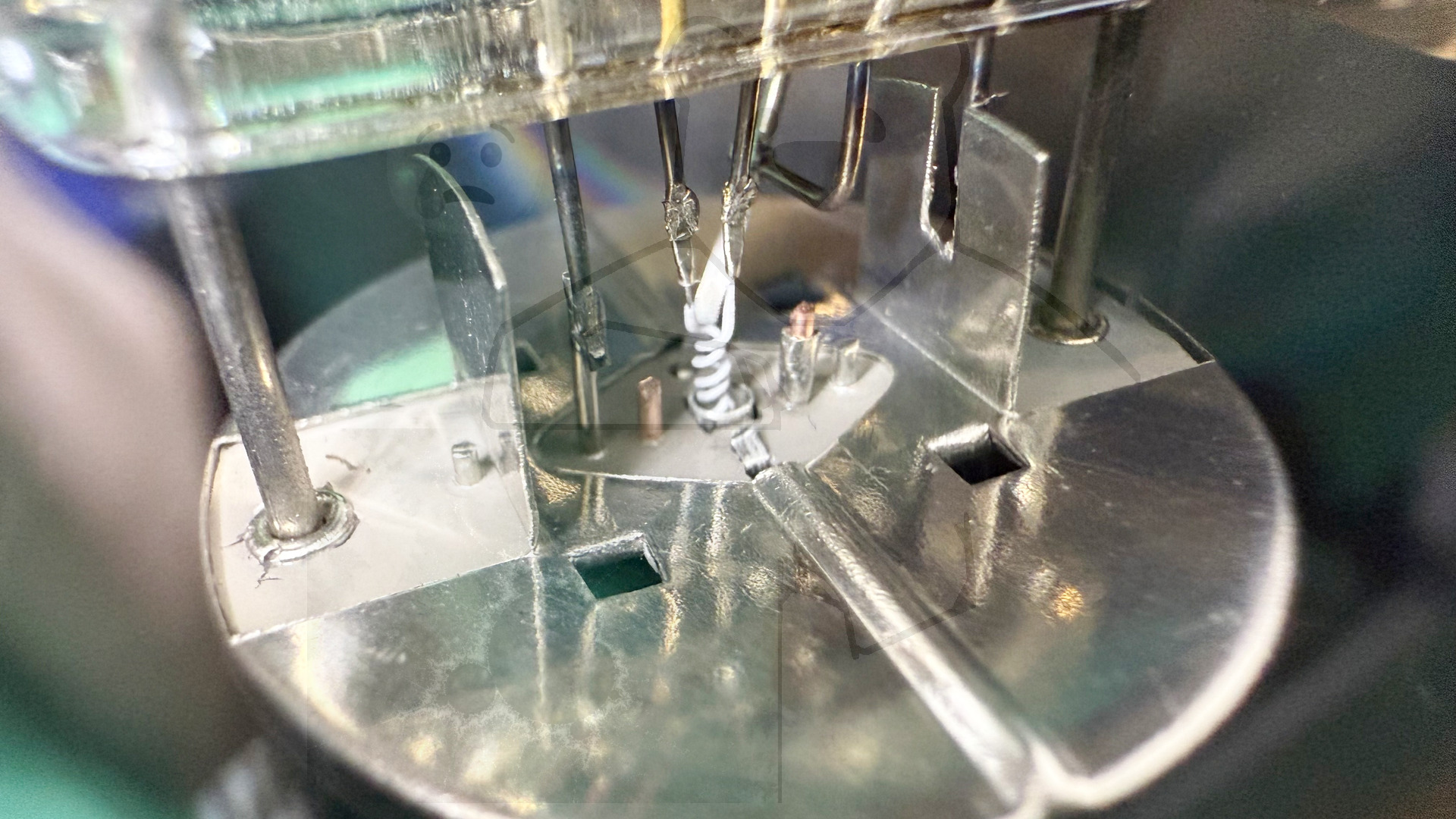

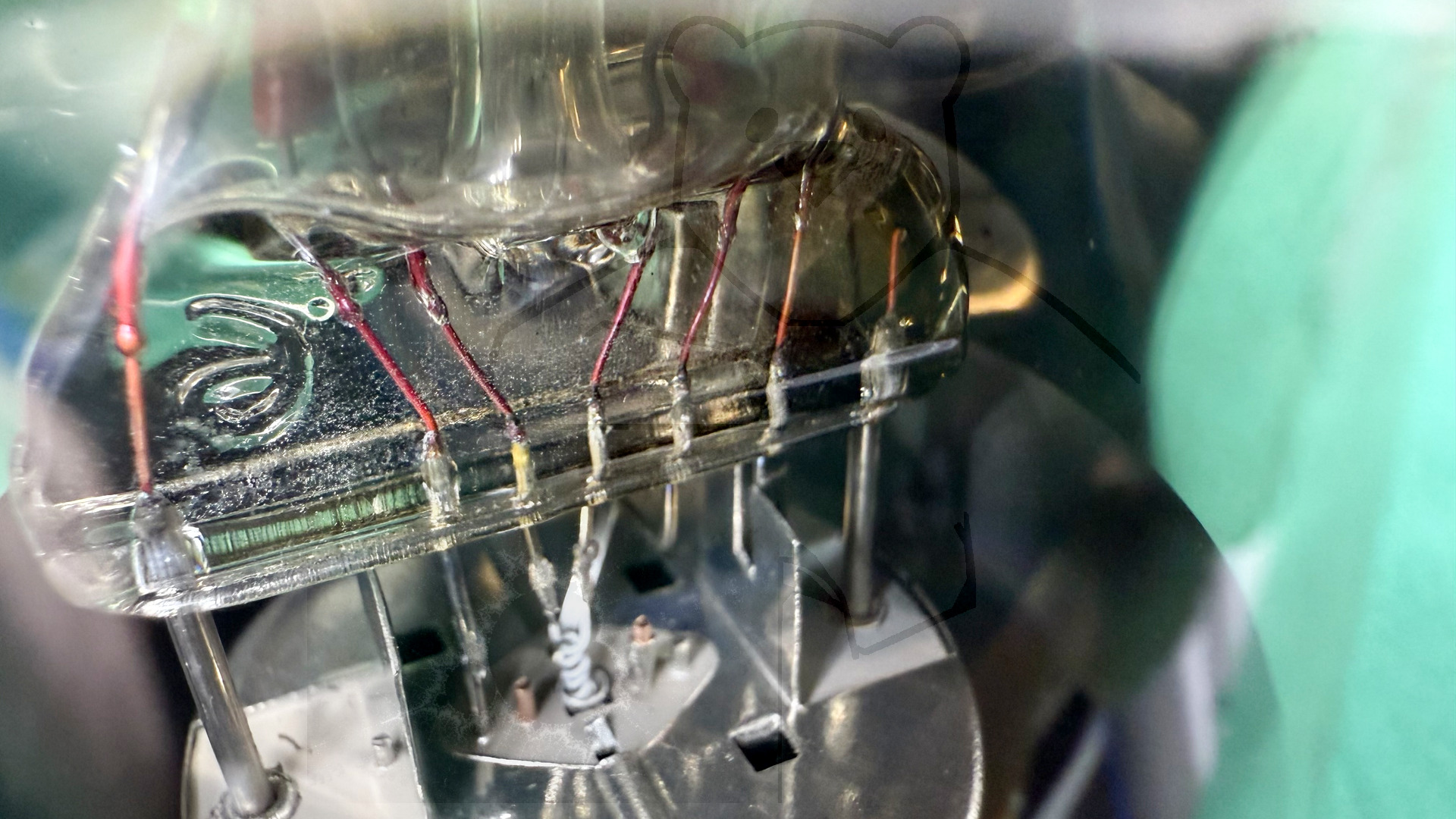

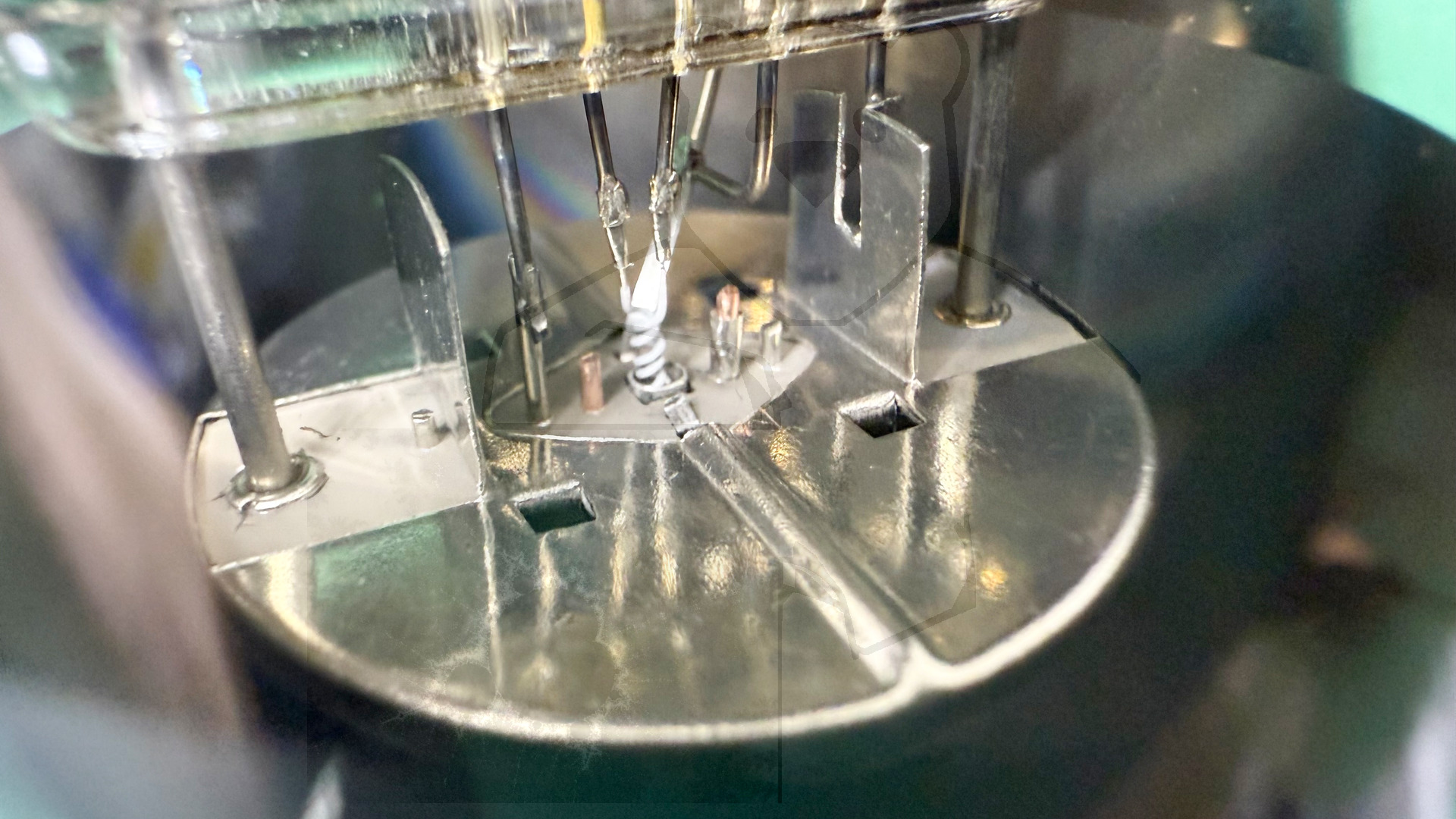

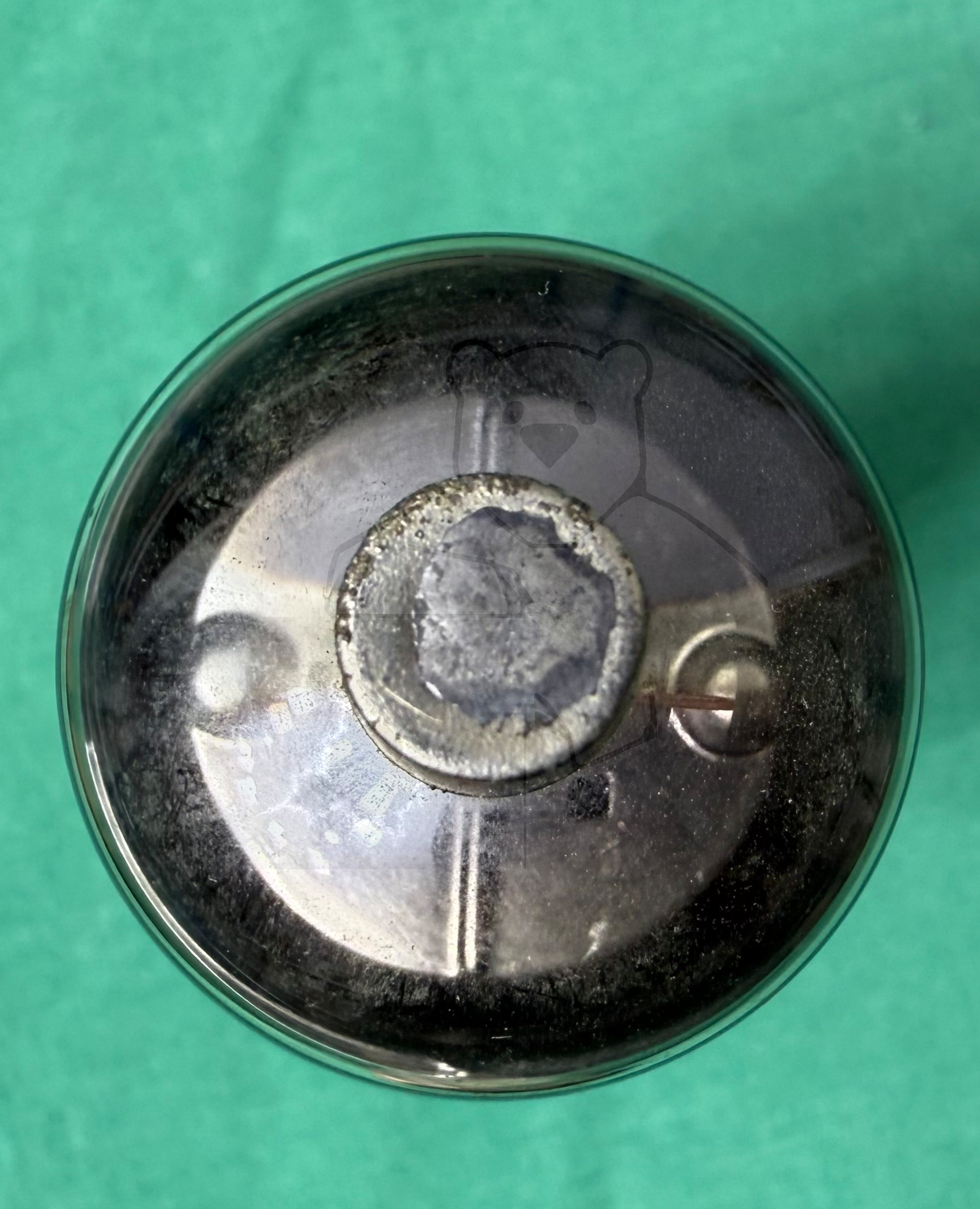

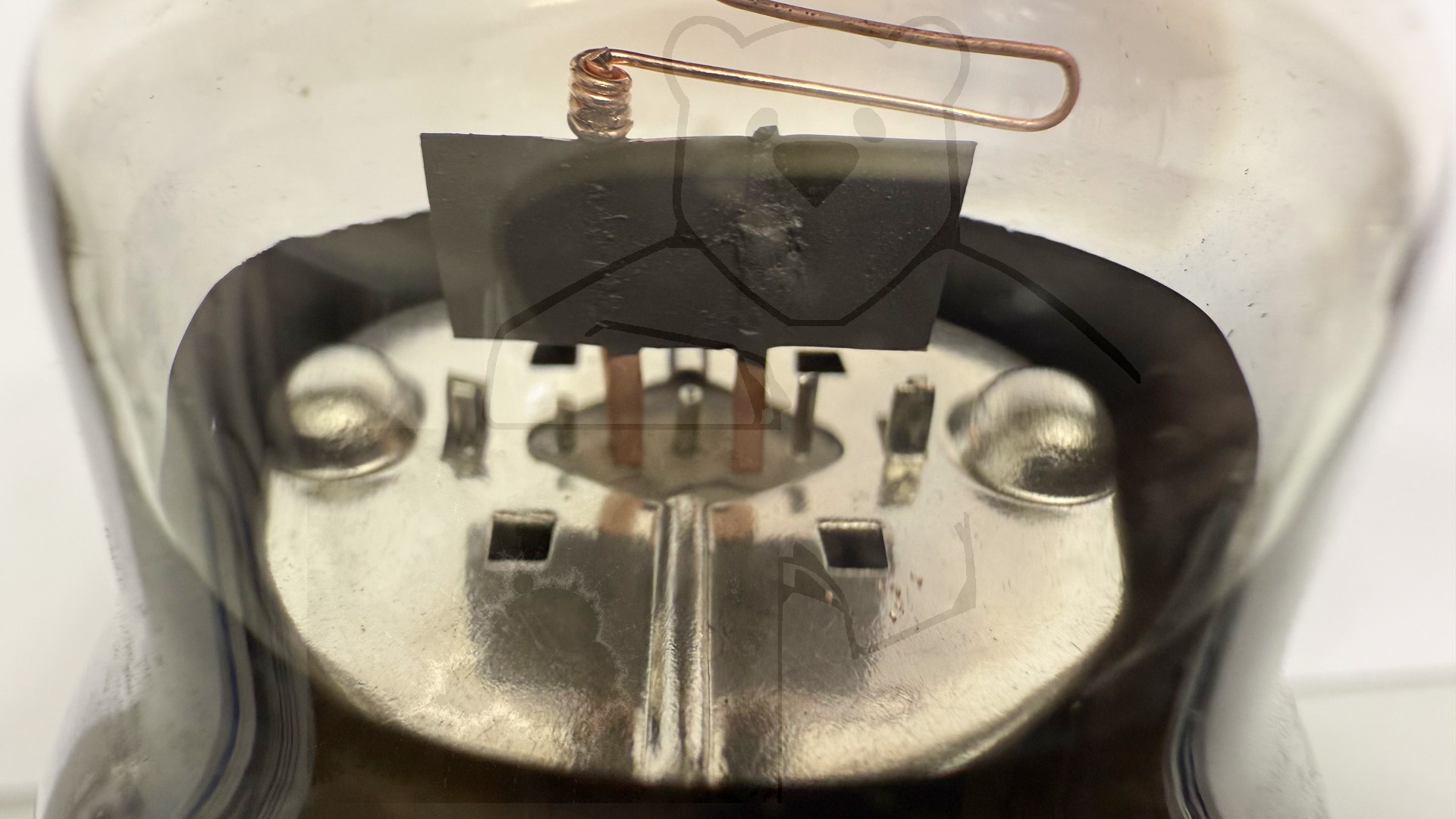

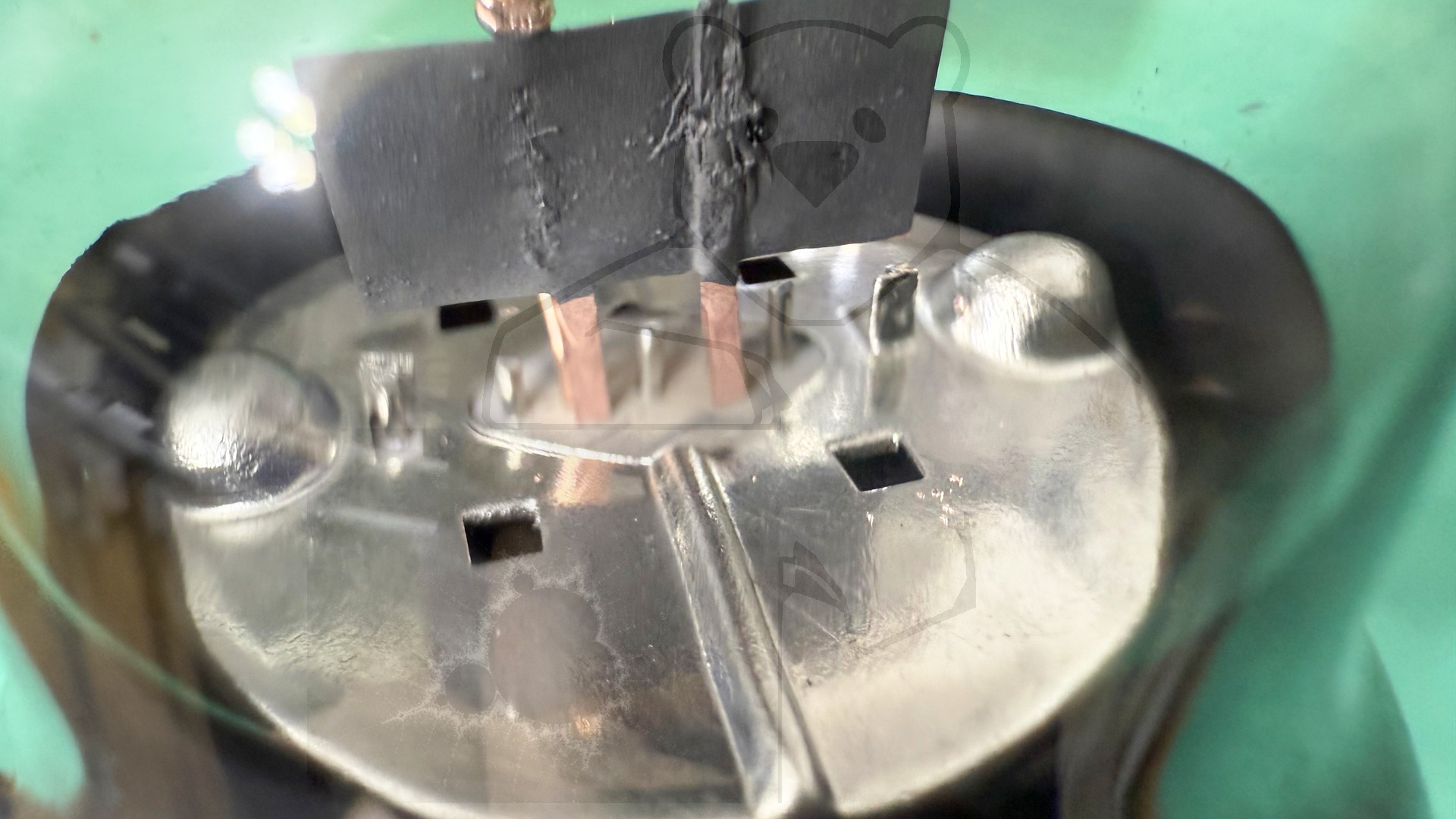

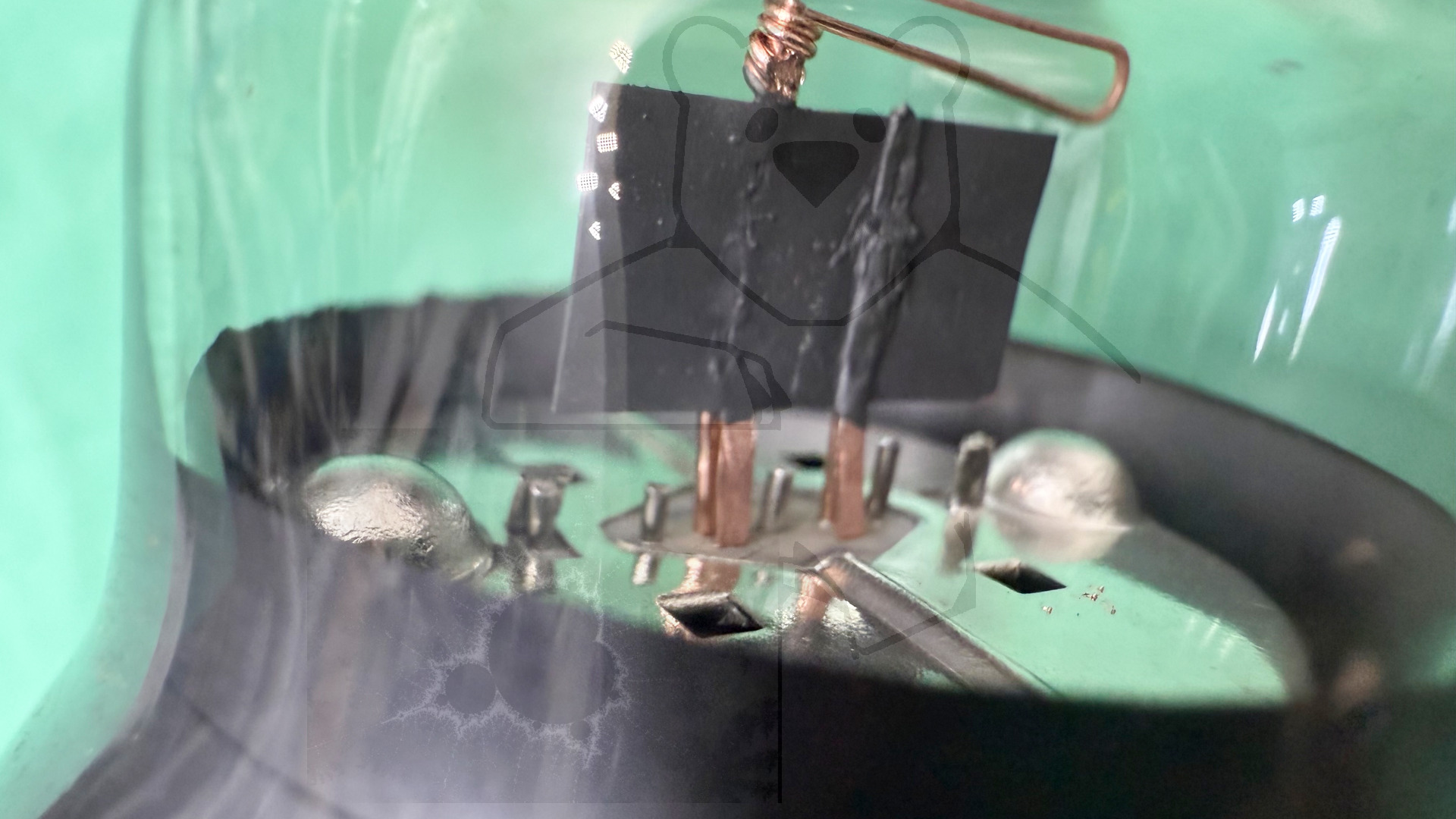

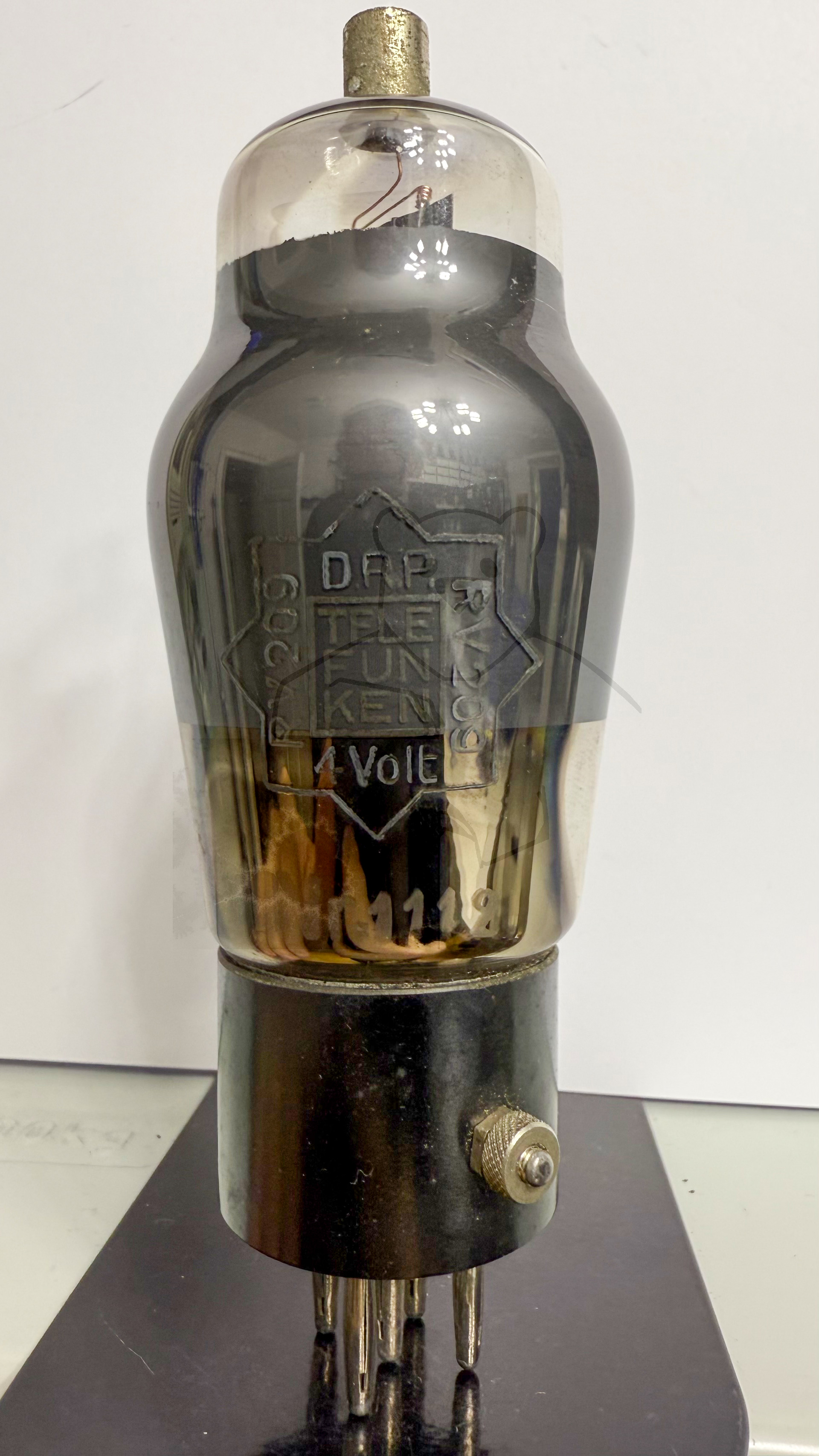

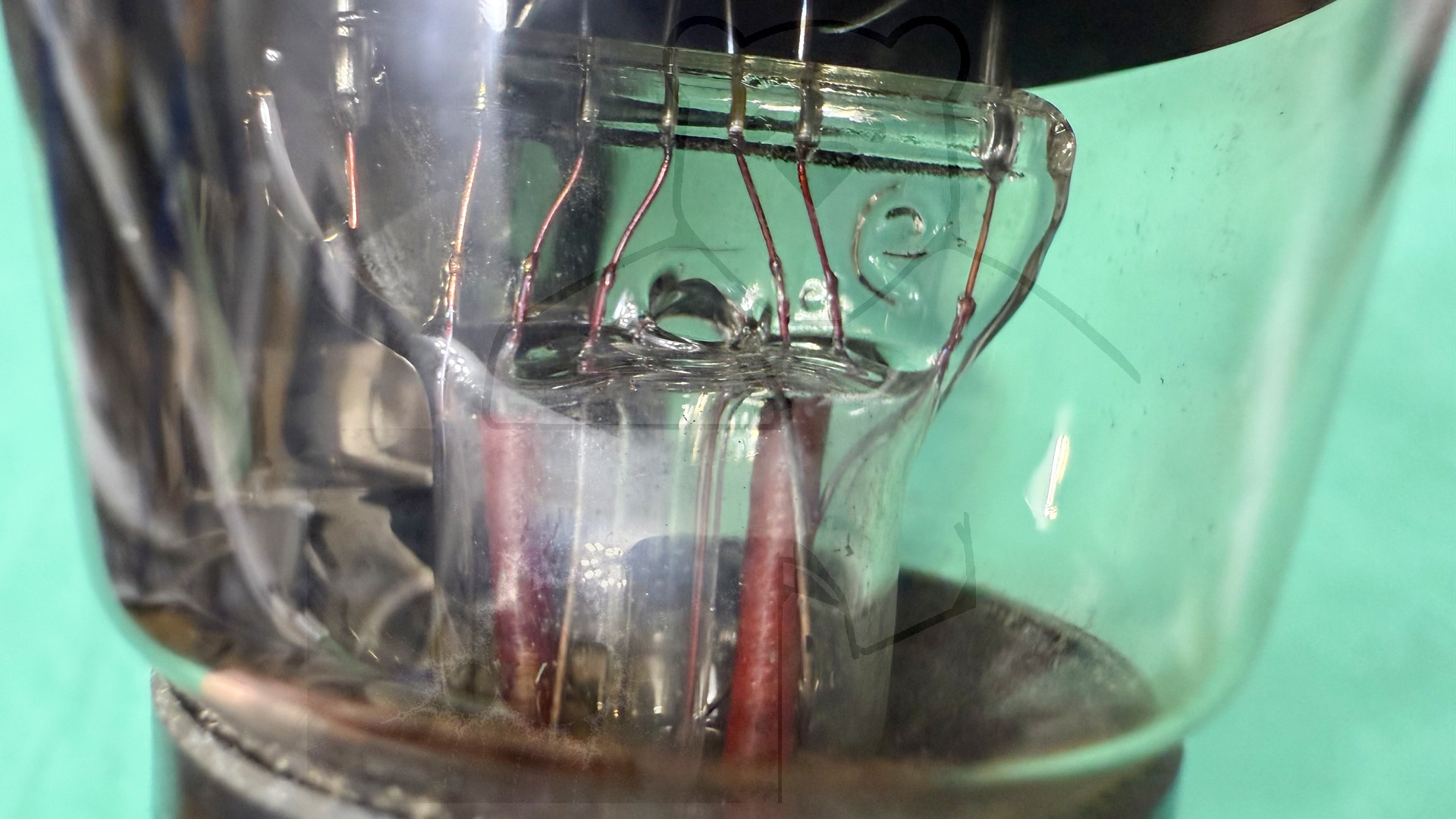

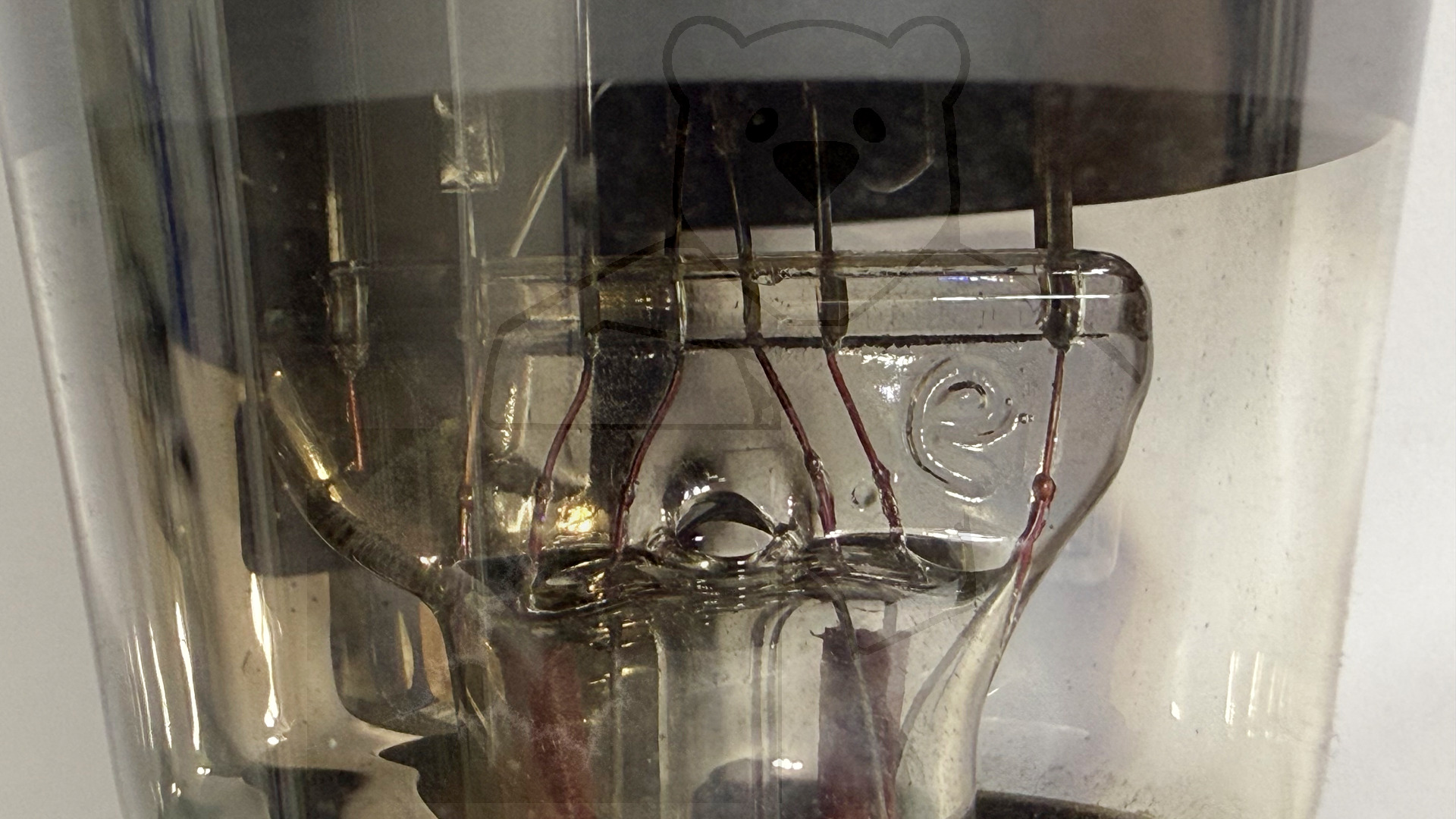

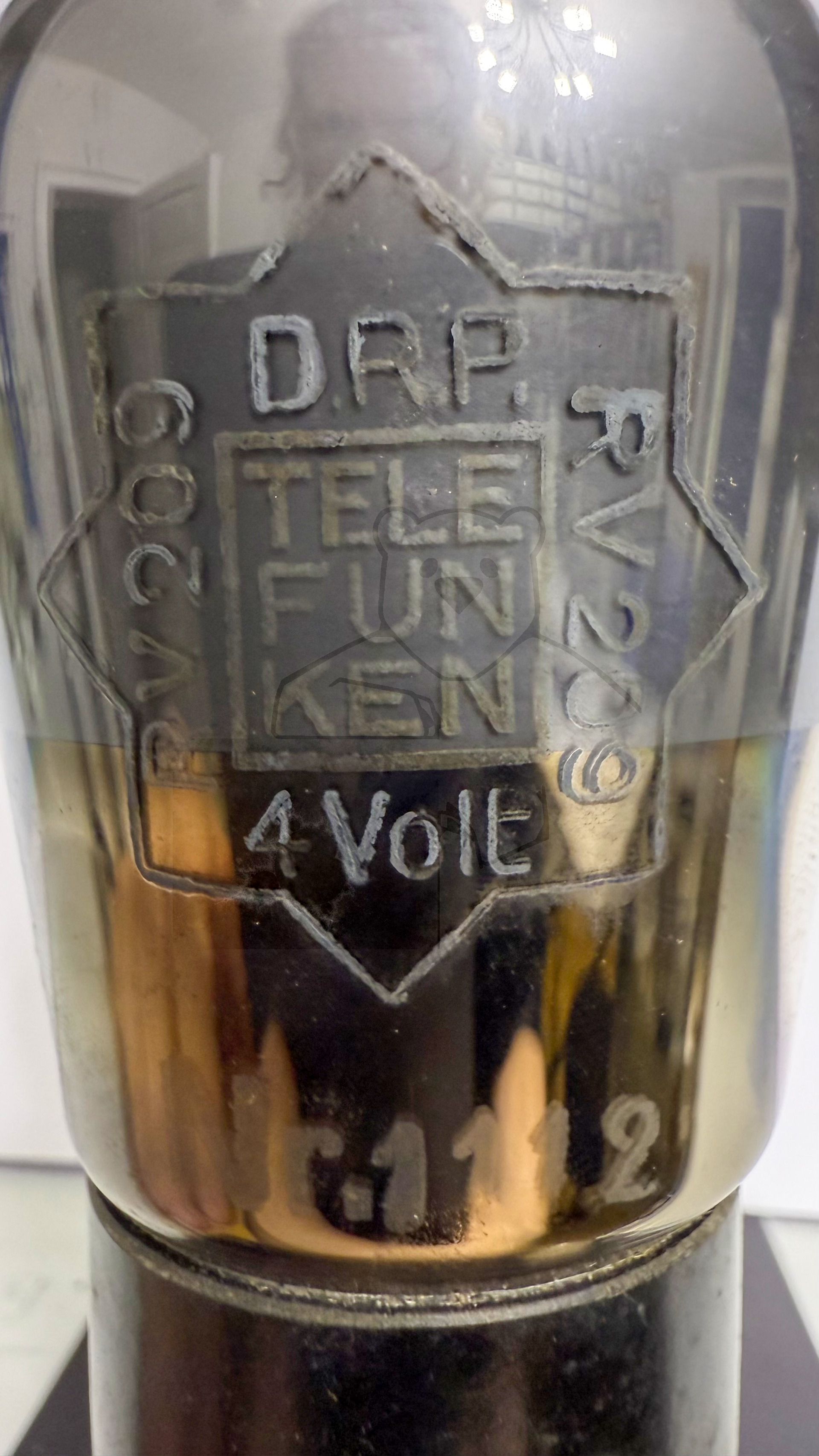

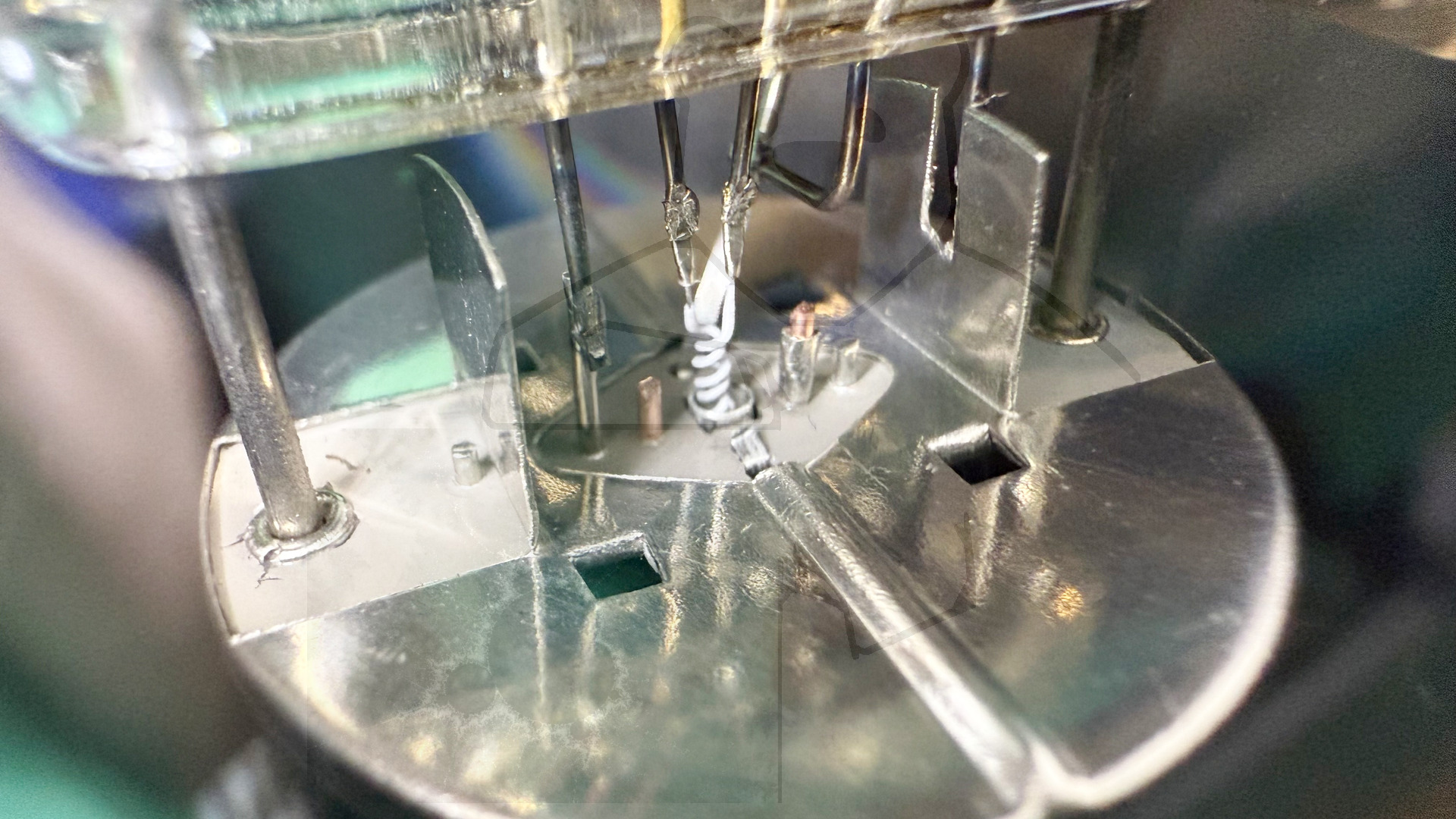

Daten und Bilder der Röhre: RV209

🔎 Beschreibung der Röhre: RV209

Name	RV209
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 21:09:15

🔎 Beschreibung der Systeme für die Röhre: RV209

	System 1
Kathode	5

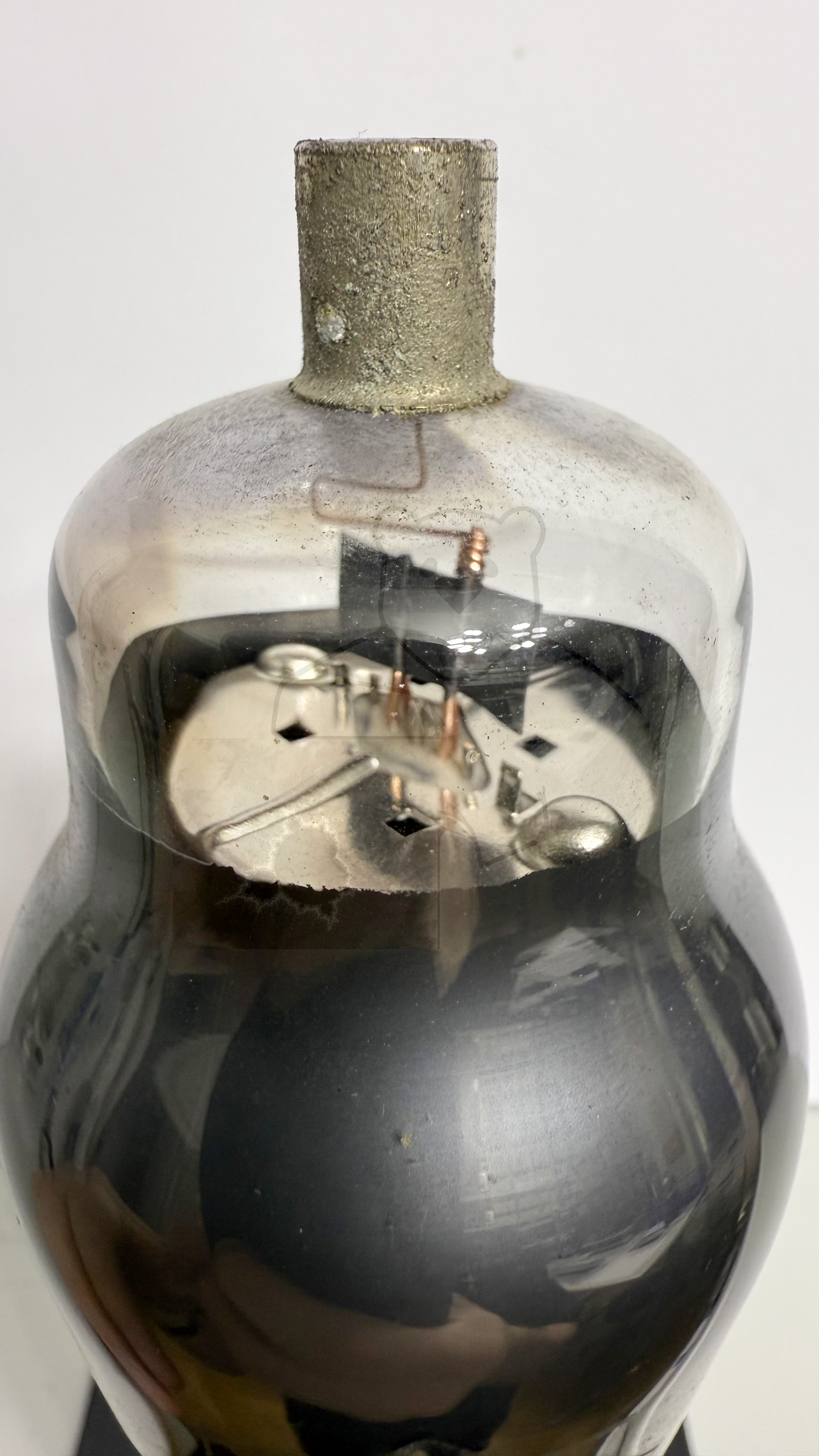

Gitter 1	Kappe
Gitter 2	4

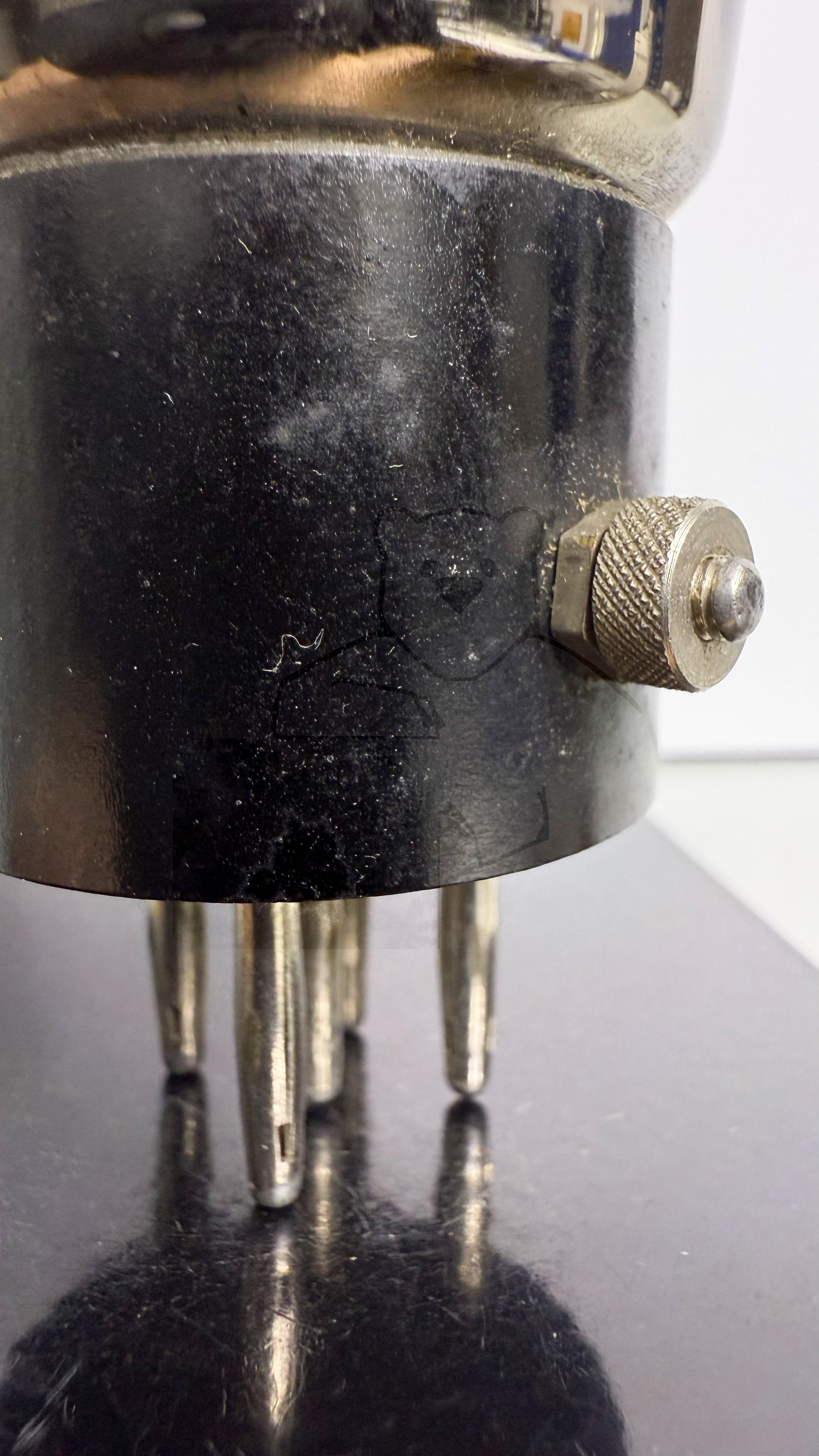

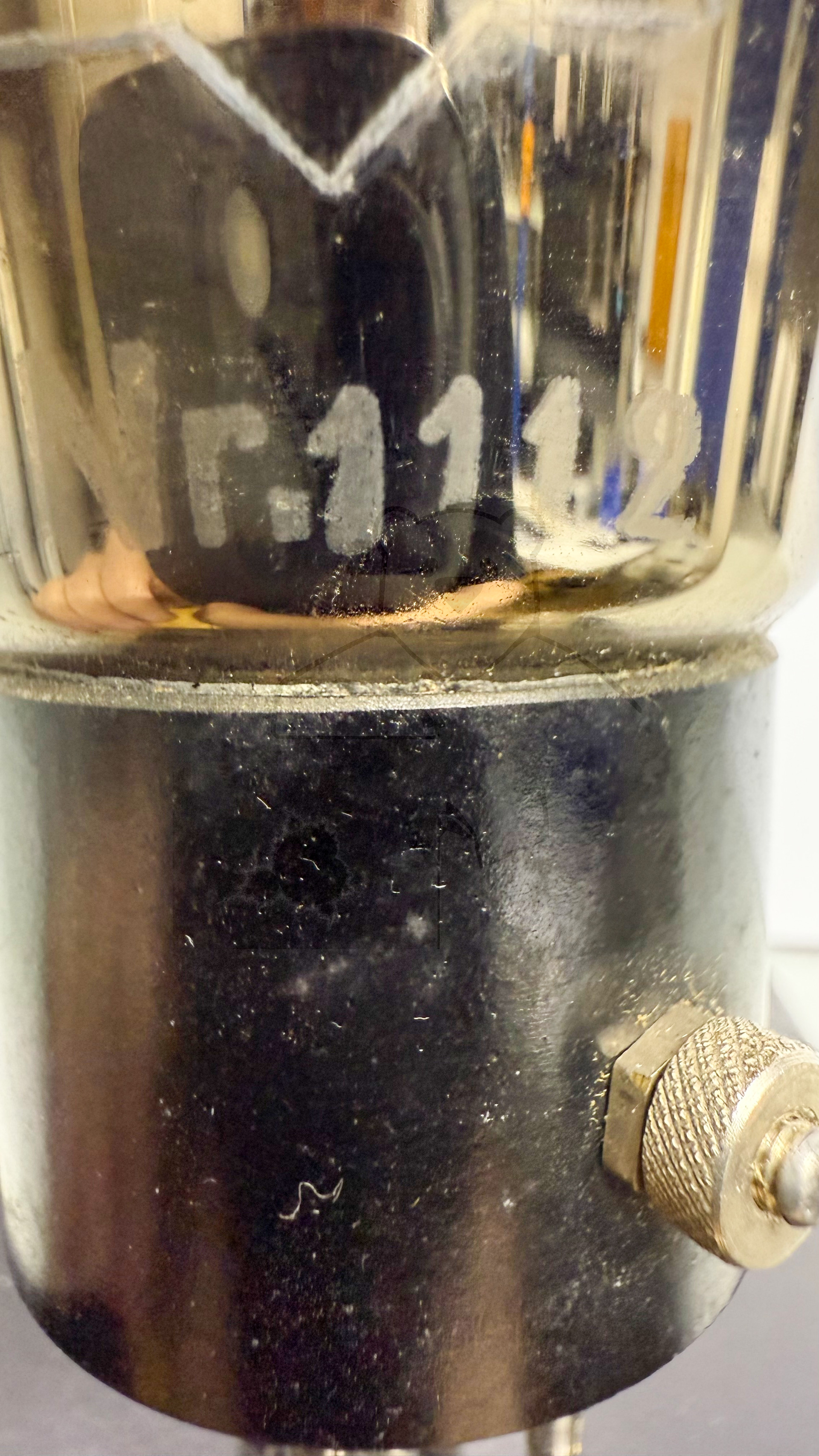

Gitter 3	Seitenschraube
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

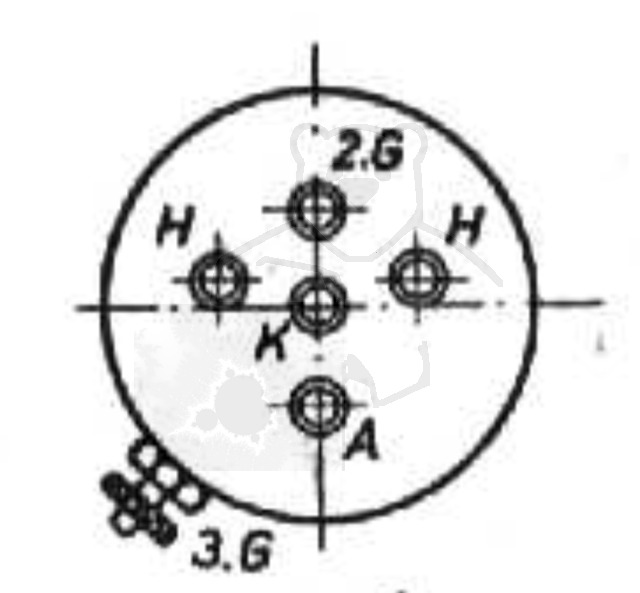

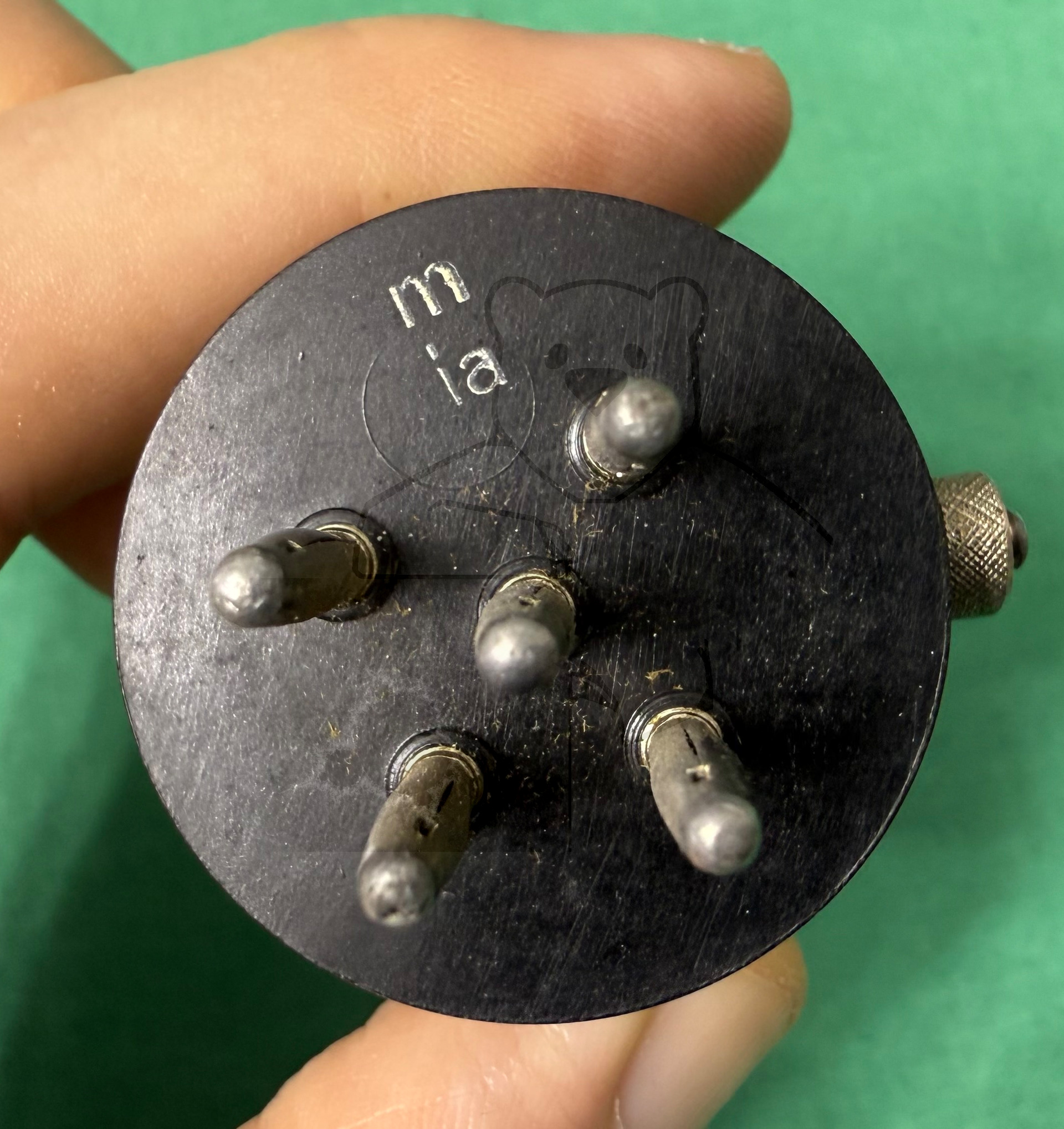

🔎 Sockelschaltung der RV209
