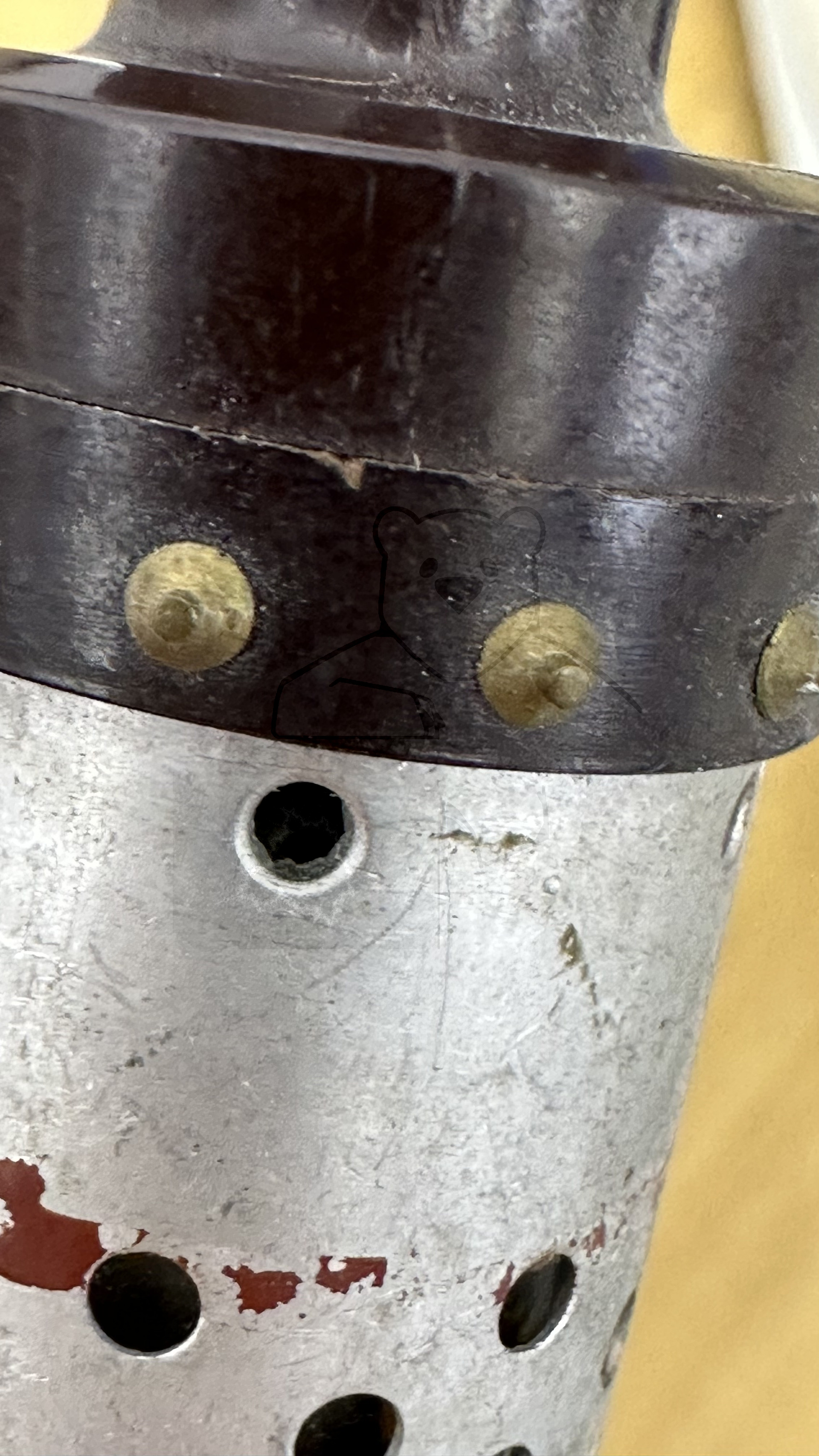

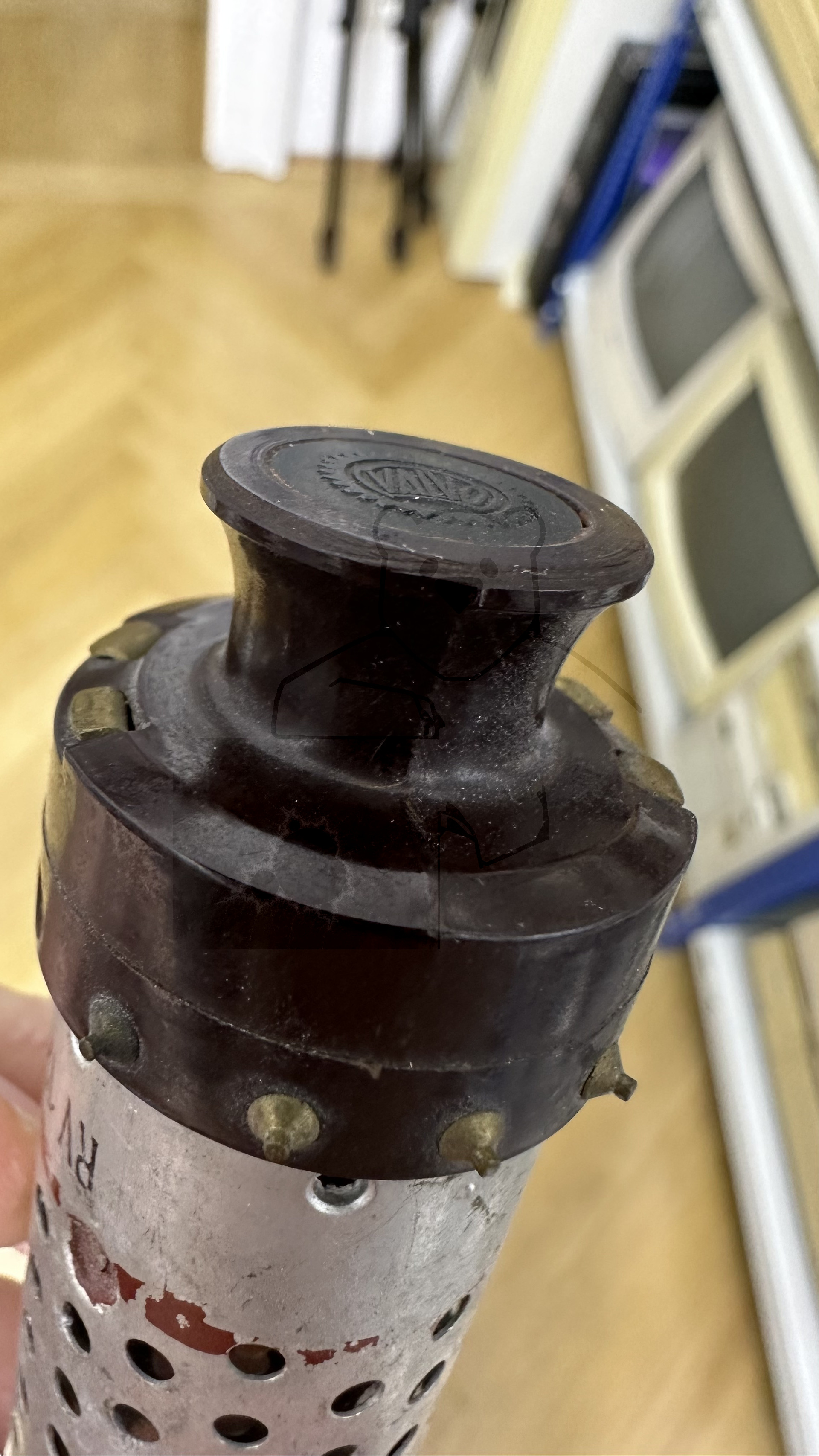

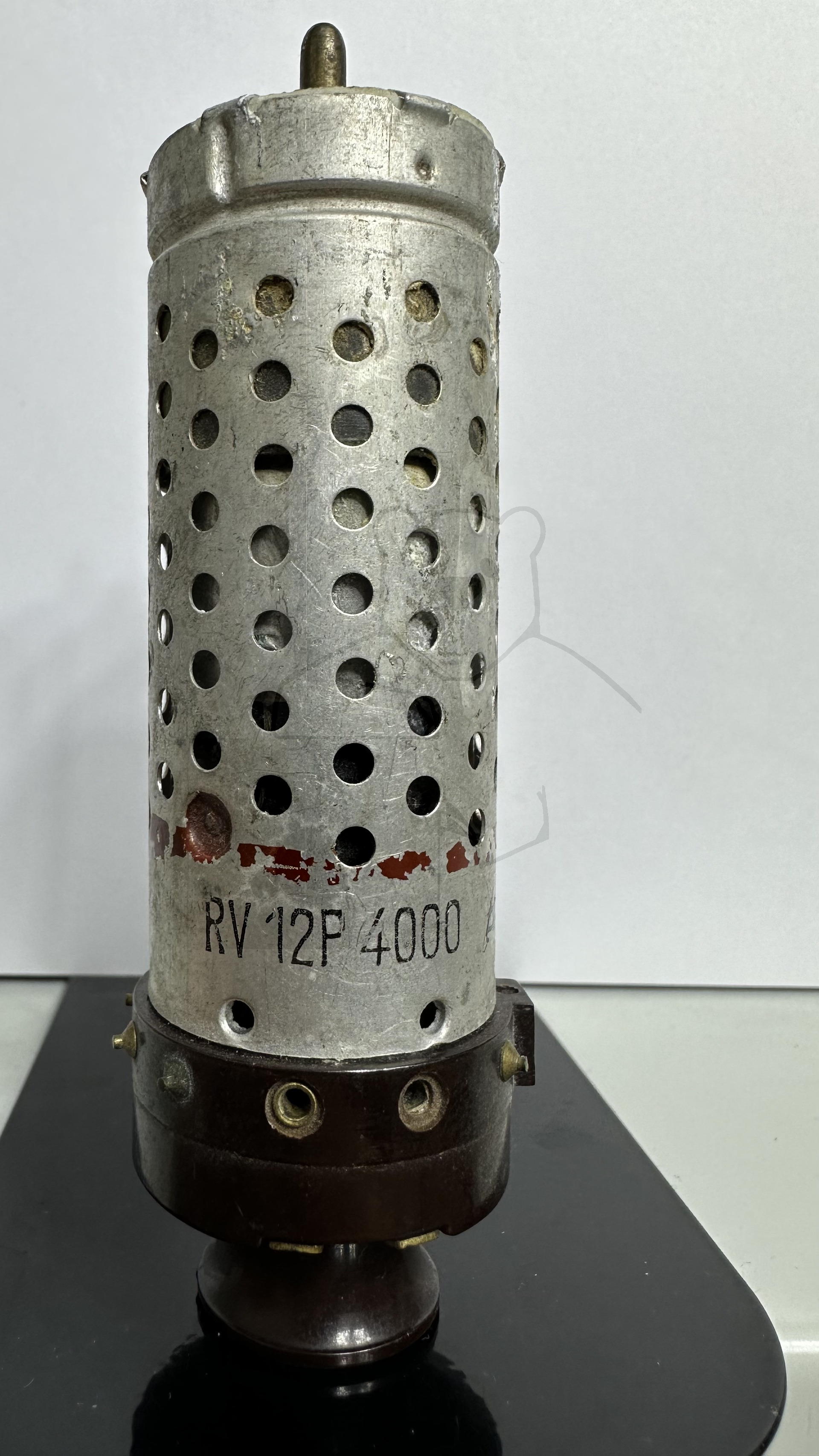

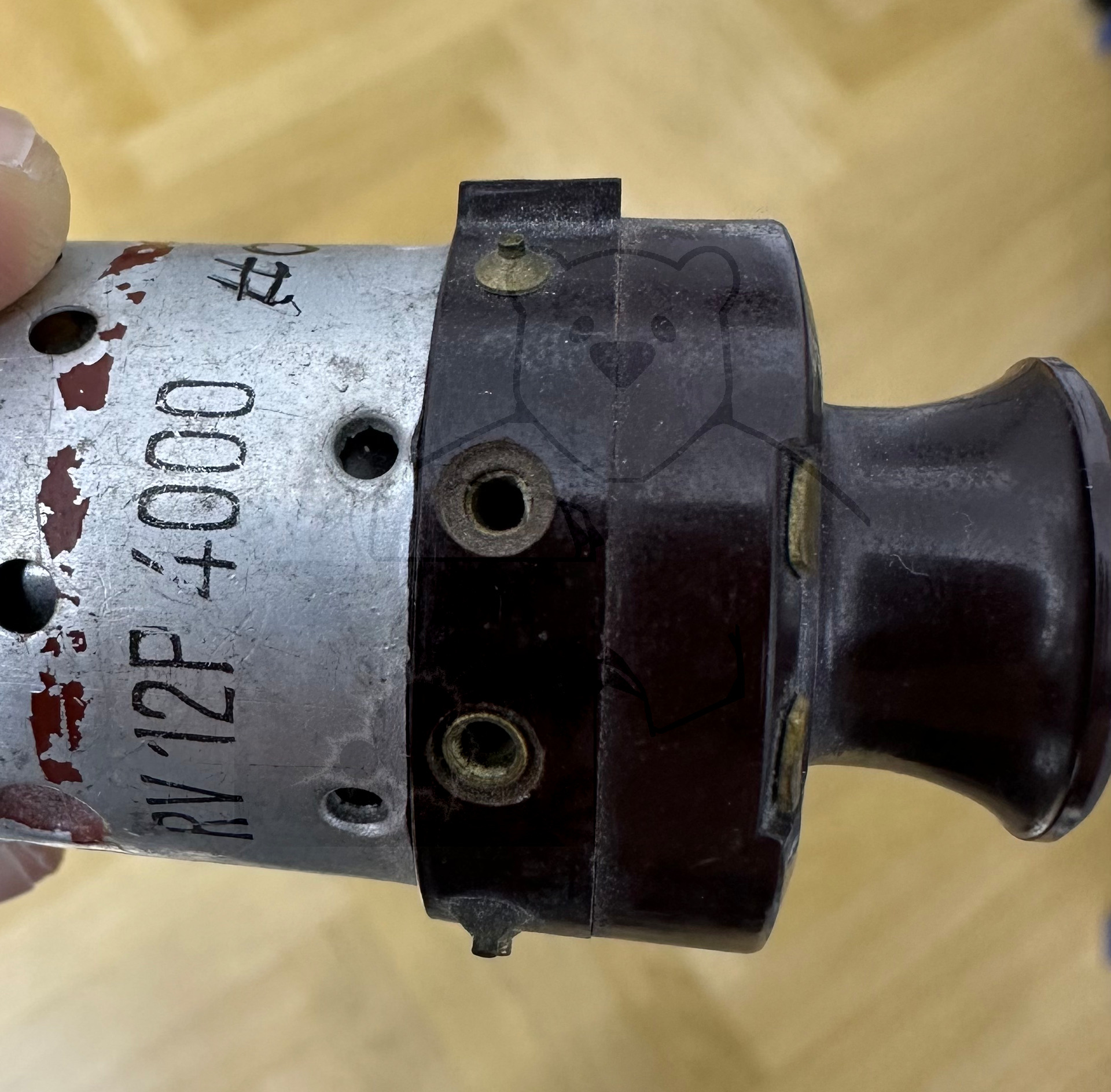

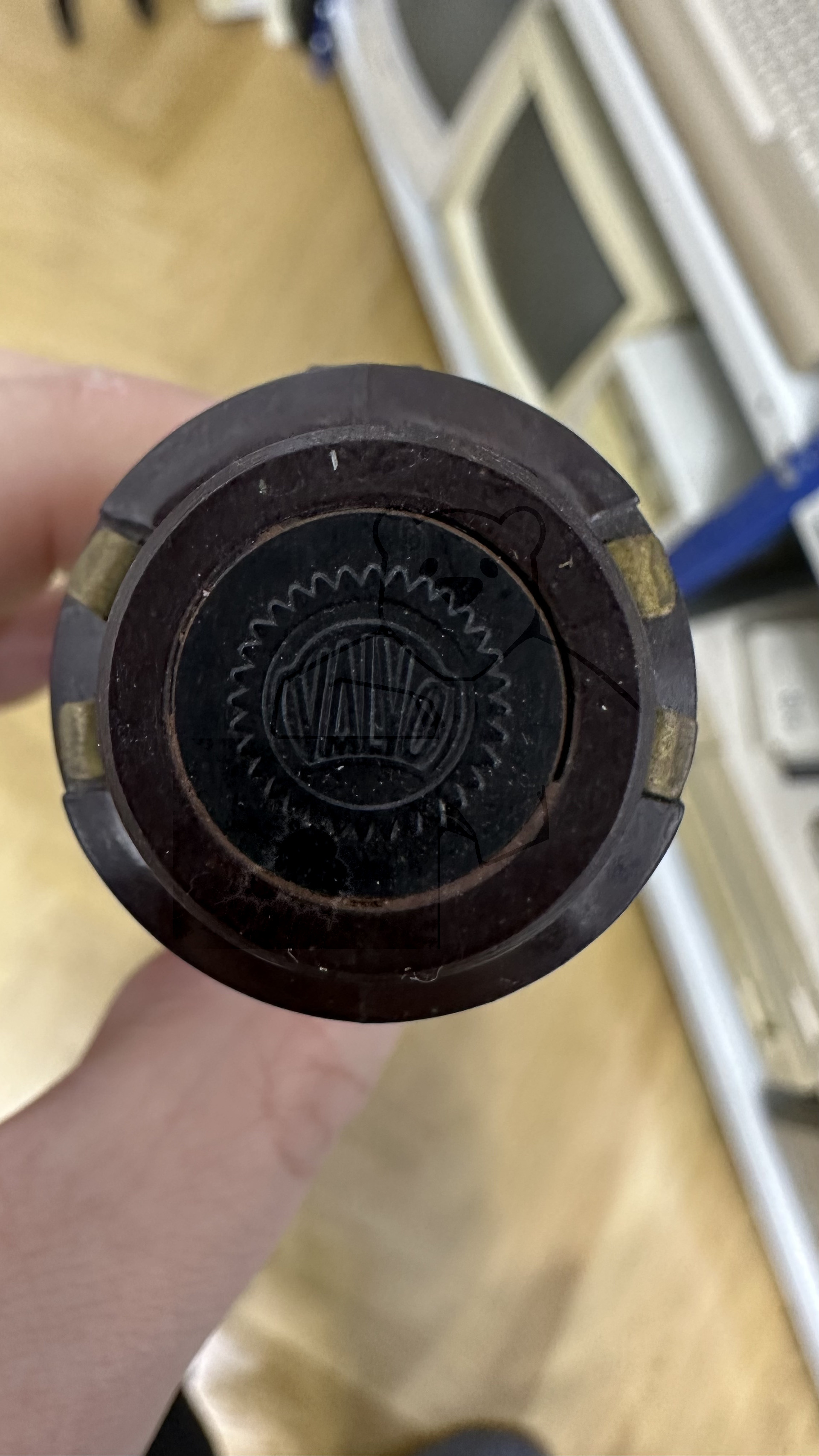

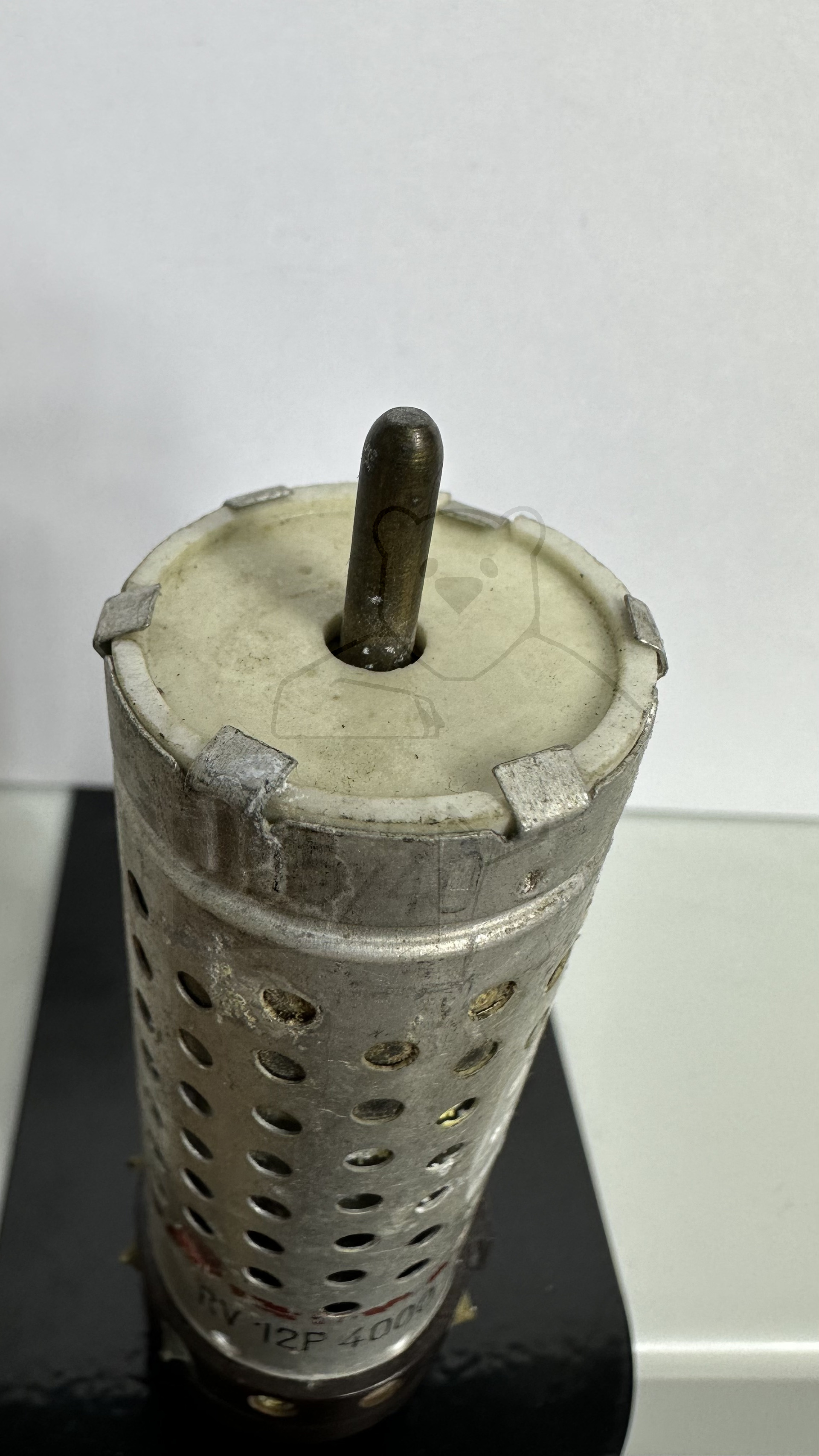

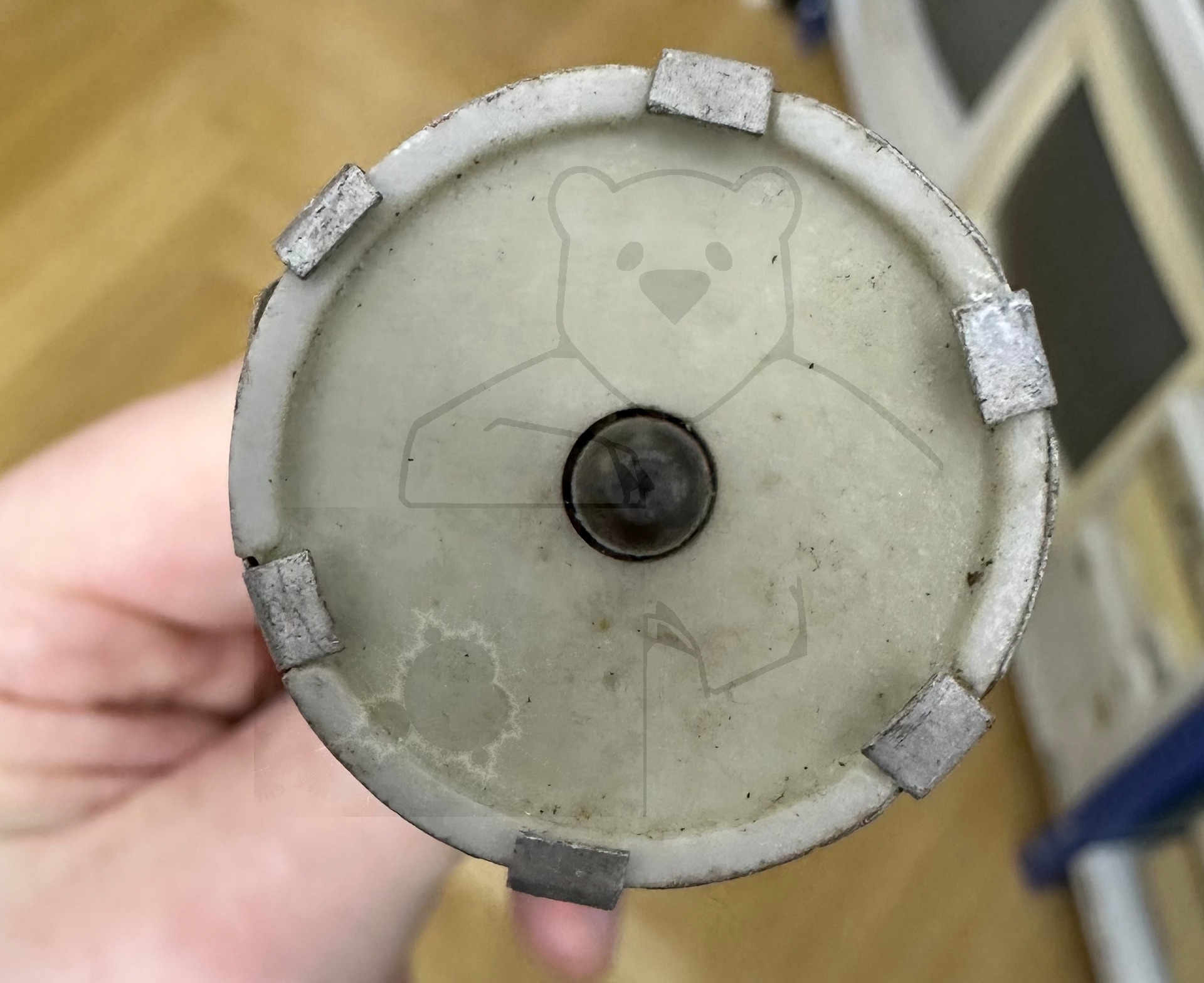

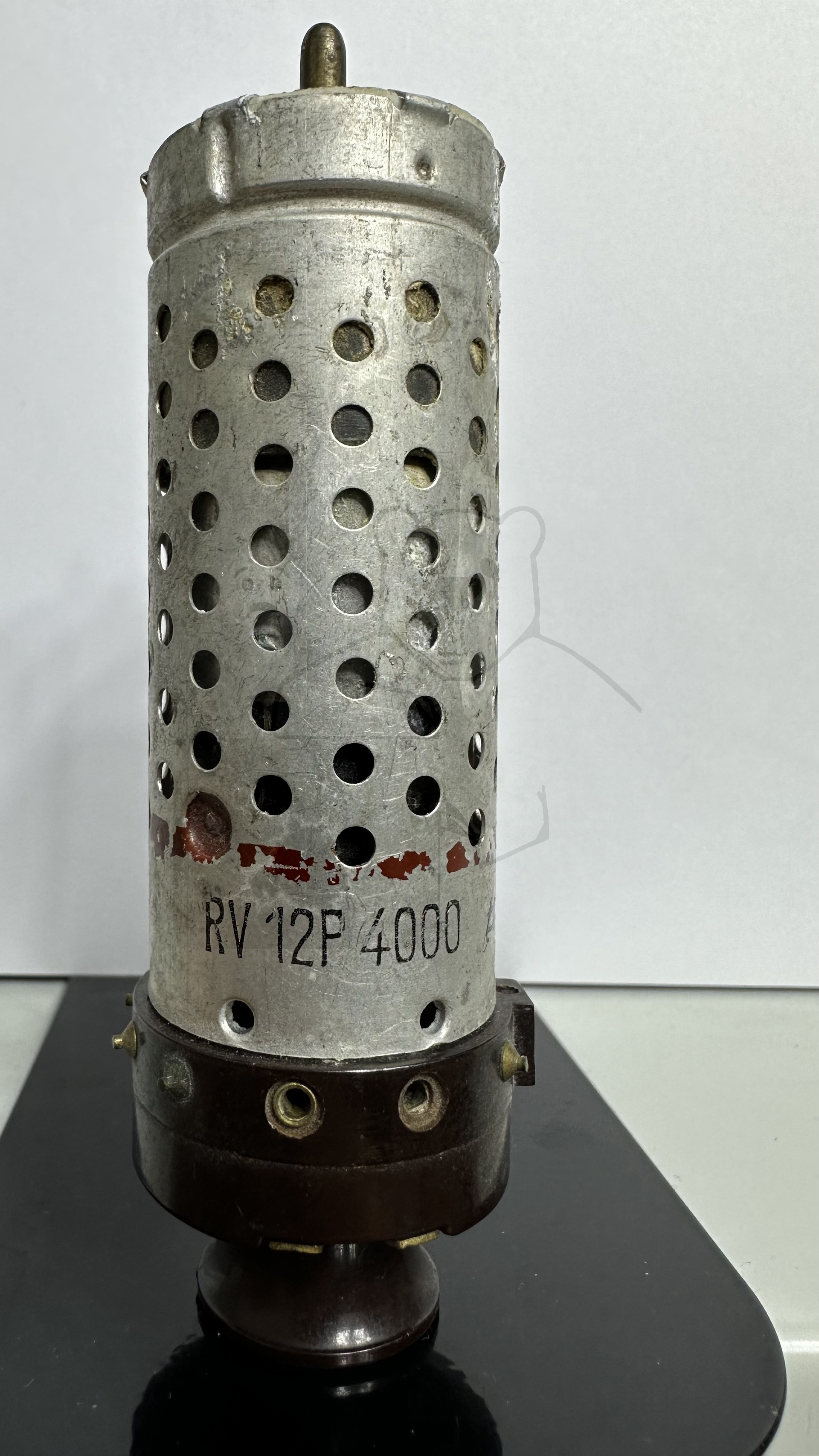

Daten und Bilder der Röhre: RV12P4000

🔎 Beschreibung der Röhre: RV12P4000

Name	RV12P4000
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen	Dieser Typ hat auch den Spitznamen "Lockenwicklerröhre"
Letzte Änderung	06.04.2023 17:45:26

🔎 Beschreibung der Systeme für die Röhre: RV12P4000

	System 1
Kathode	k
Gitter 1	Spitze
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

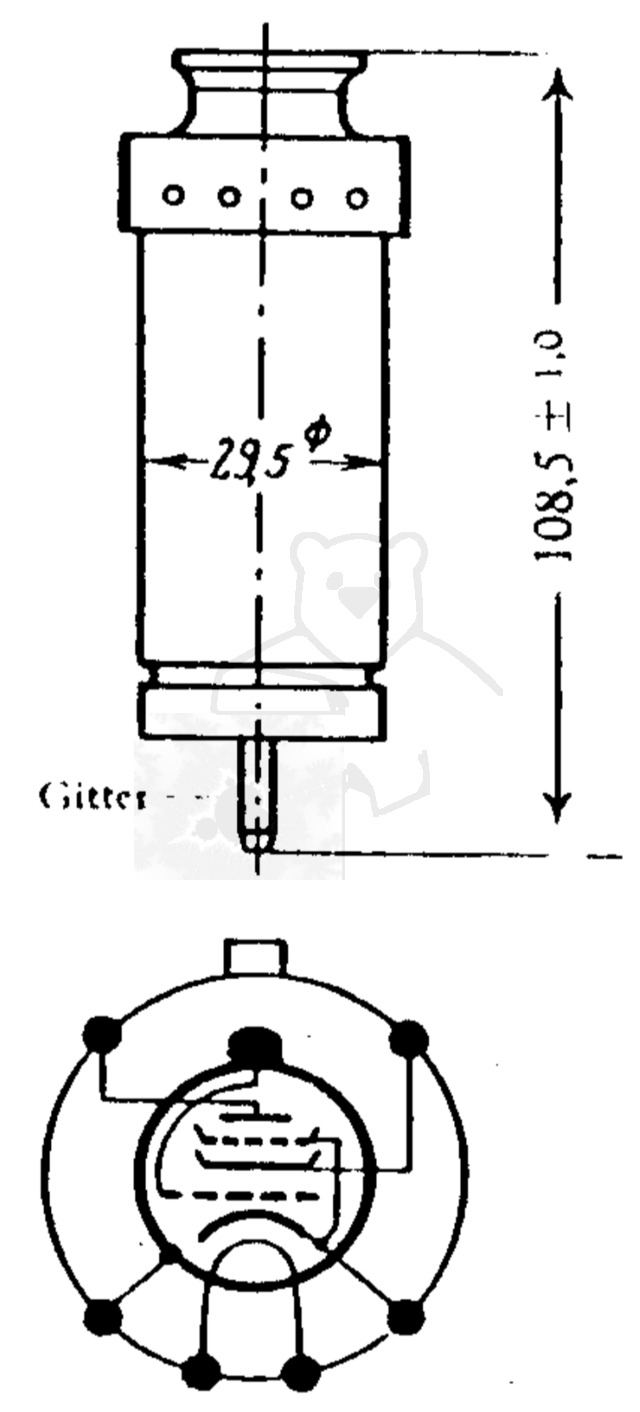

🔎 Sockelschaltung der RV12P4000

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RV12P4000
Datenblatt RV12P4000 Telefunken.pdf (143 kB)
Pruefkarte RV12P4000 - Neuberger RPM370 Roehrenmessgeraet.pdf (261 kB)
