Daten und Bilder der Röhre: RS315

🔎 Beschreibung der Röhre: RS315

Name	RS315
Vergleichsname
Heizspannung (Volt)	16,6
Heizstrom (Ampère)	19,1
Art der Heizung	Direkt

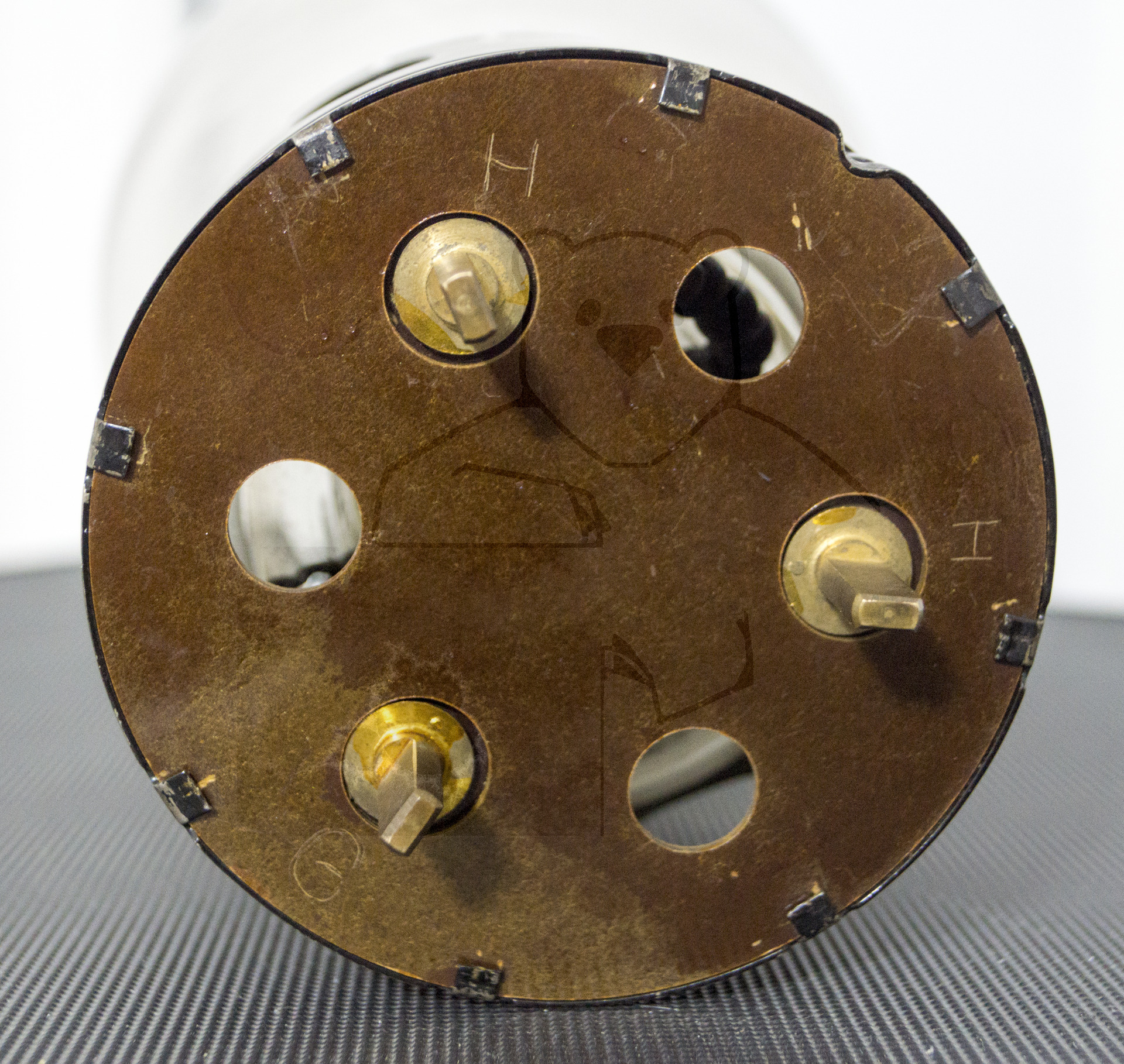

Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel

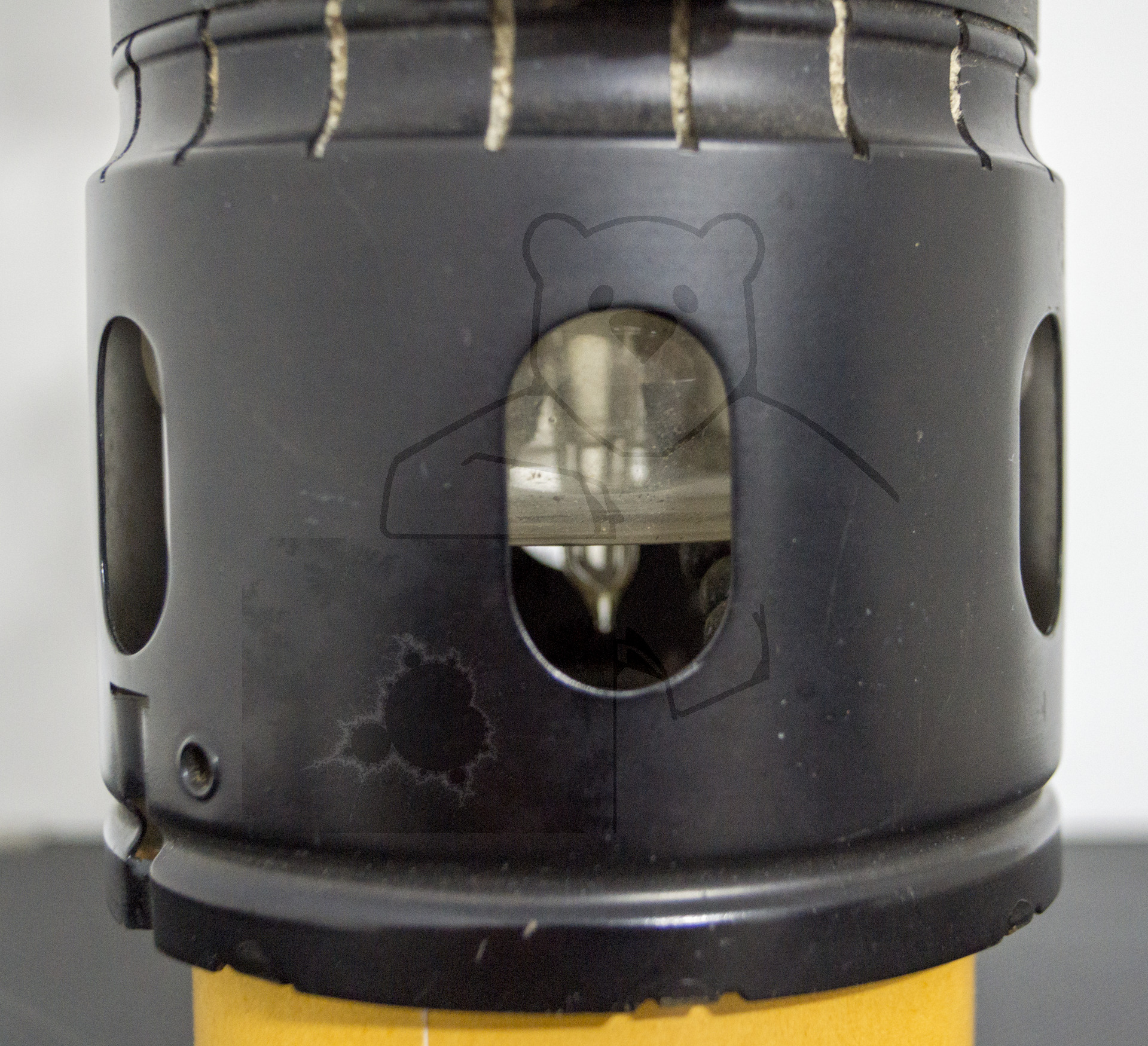

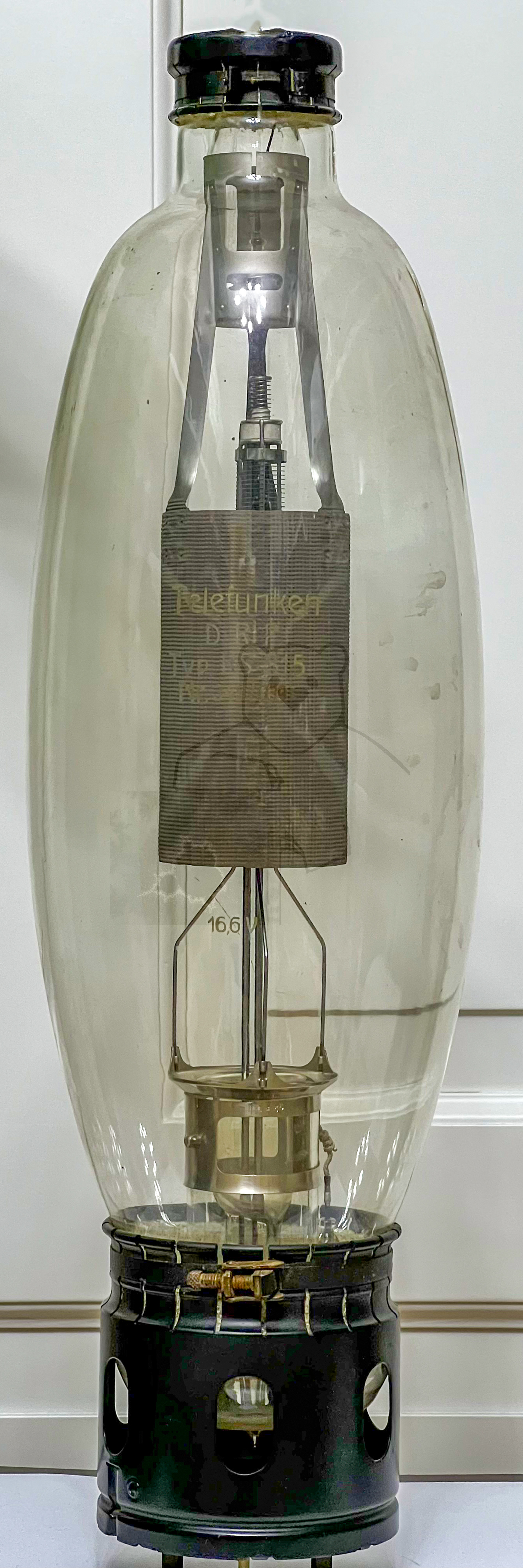

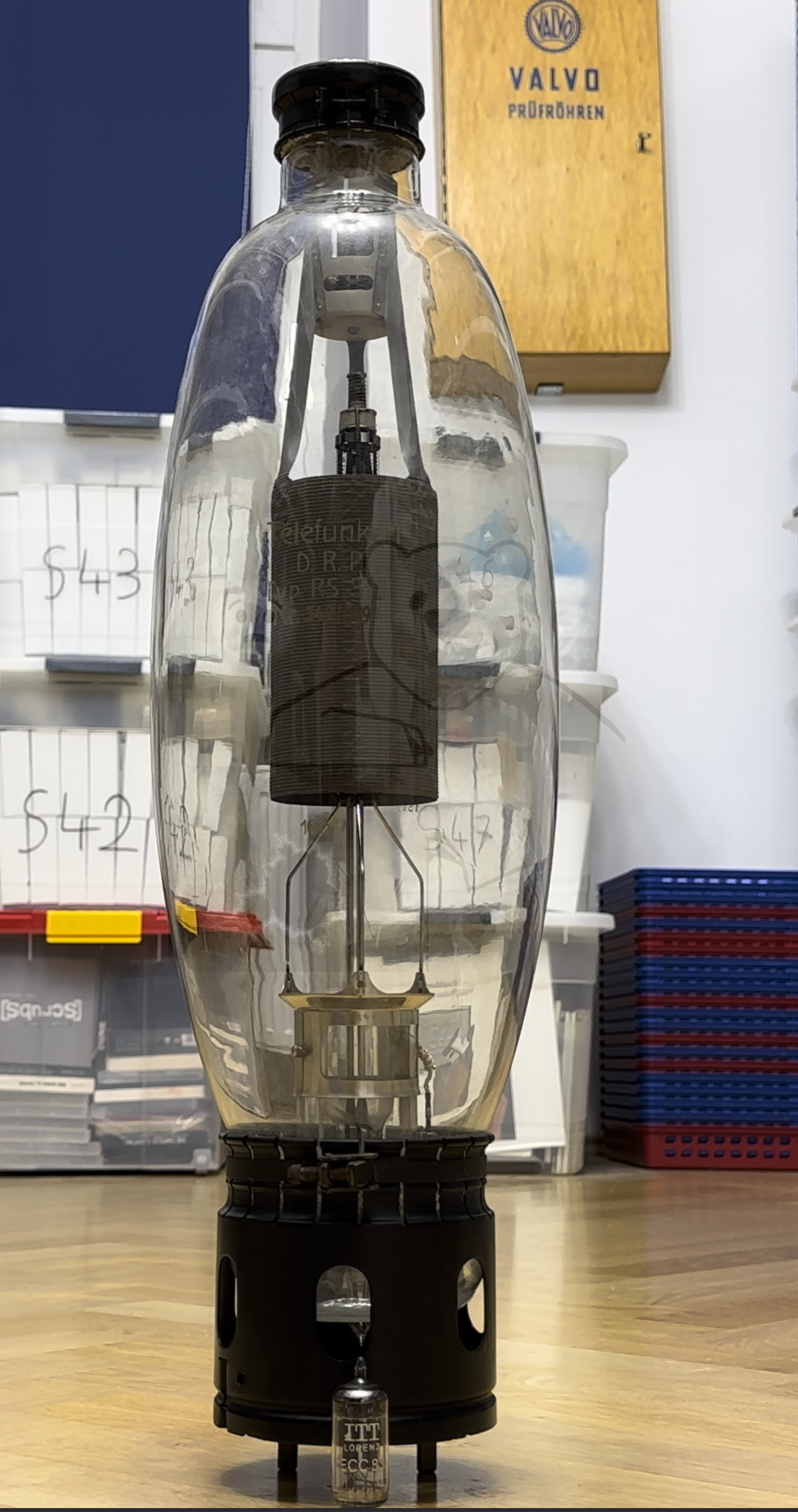

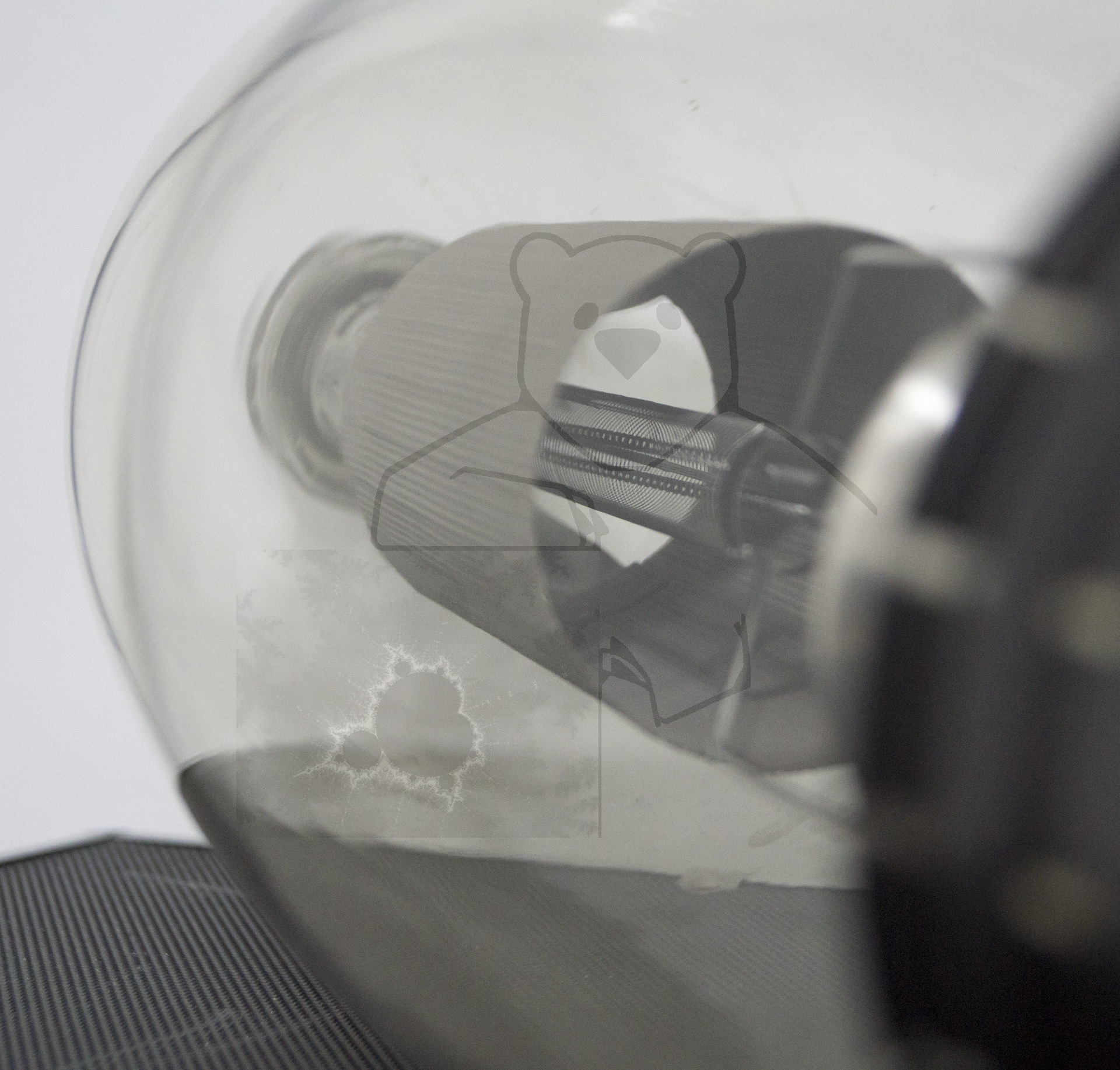

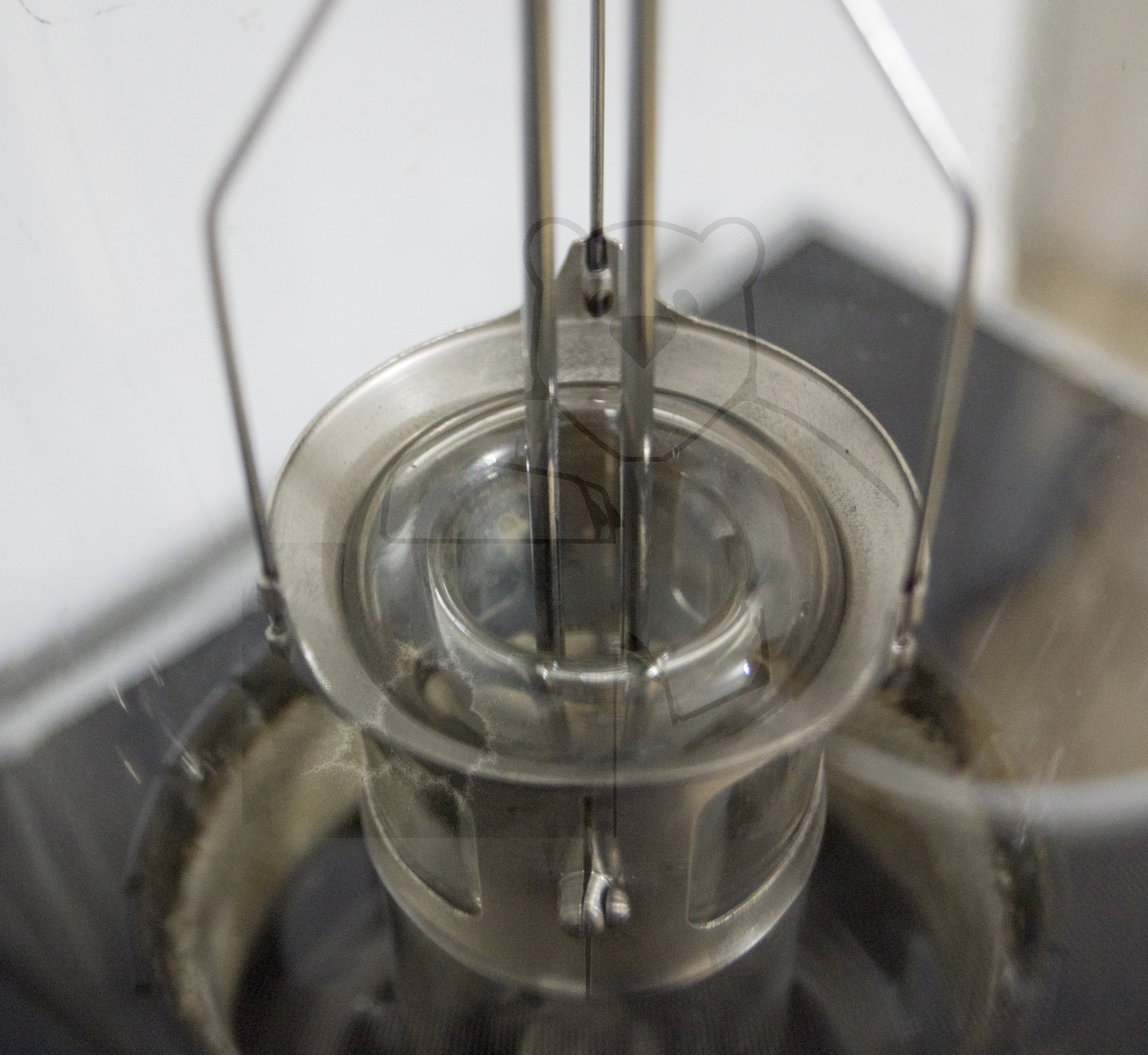

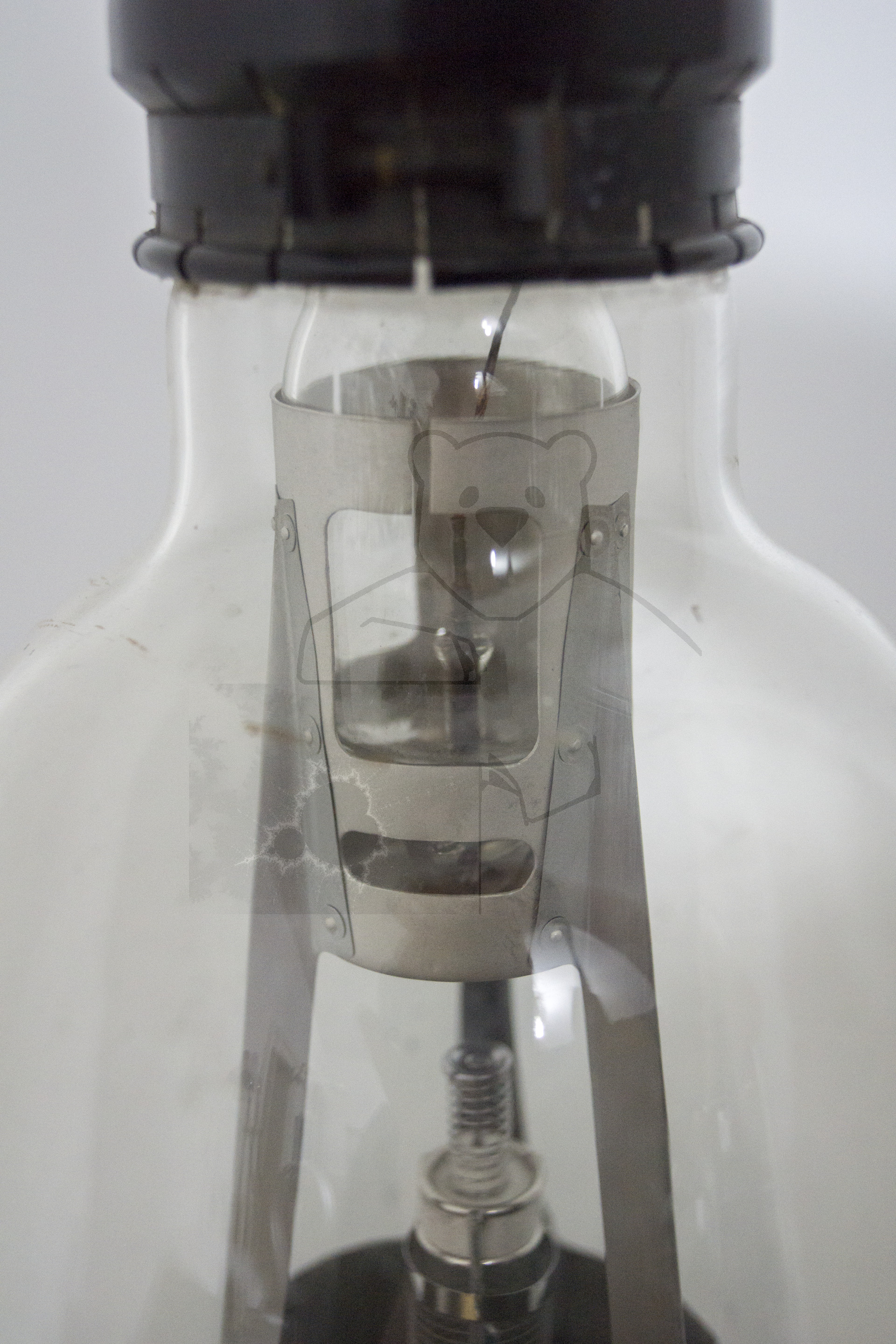

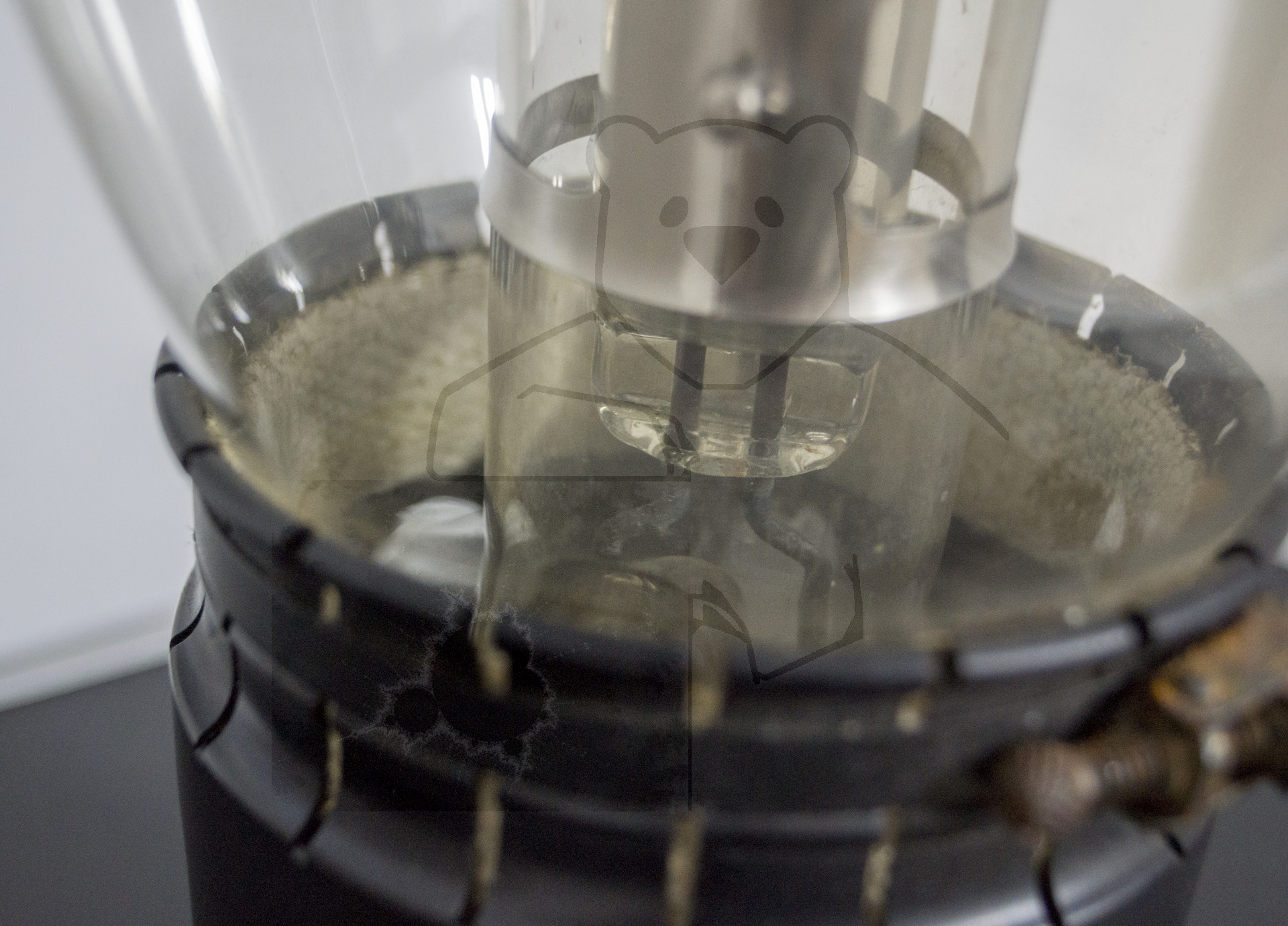

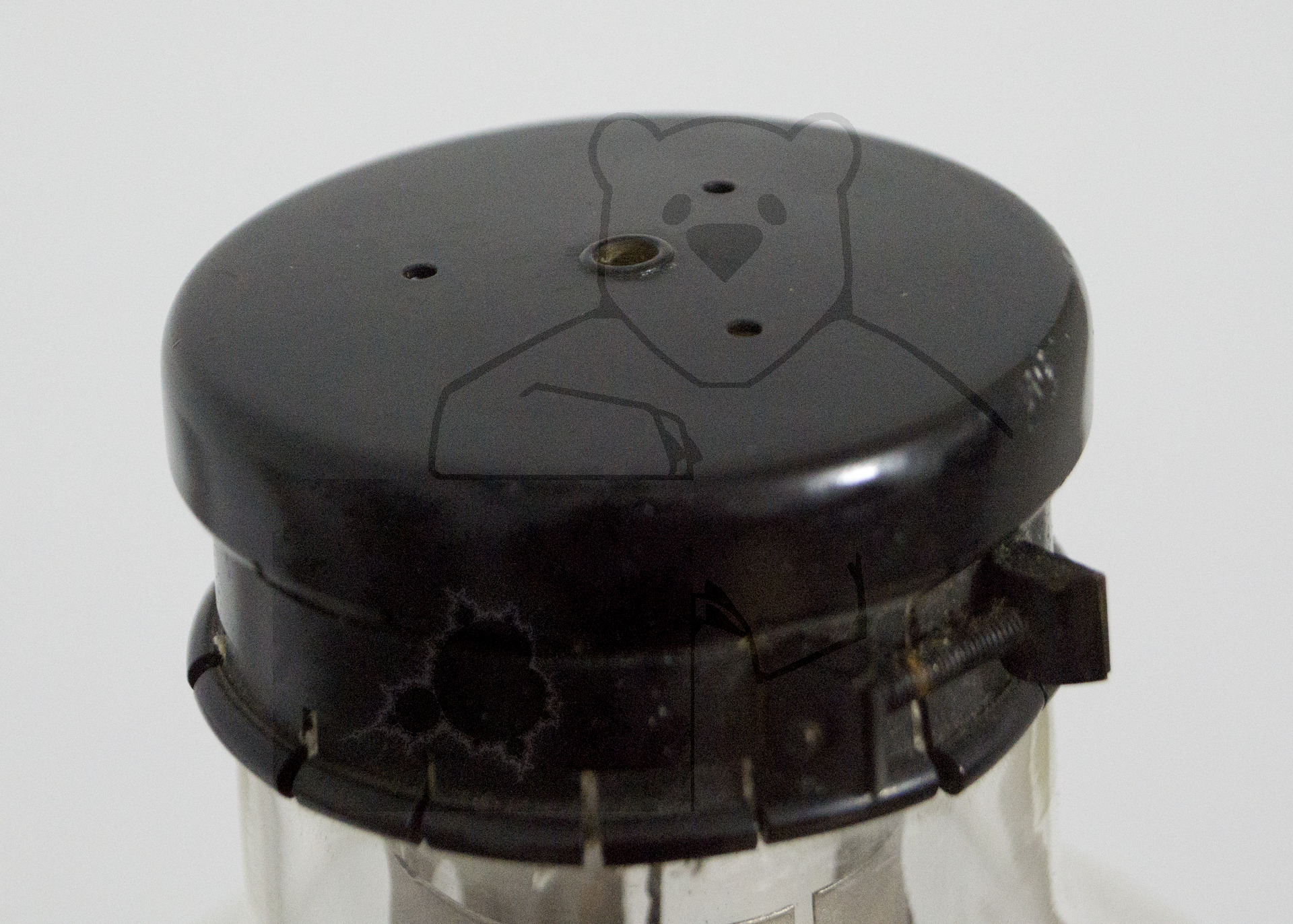

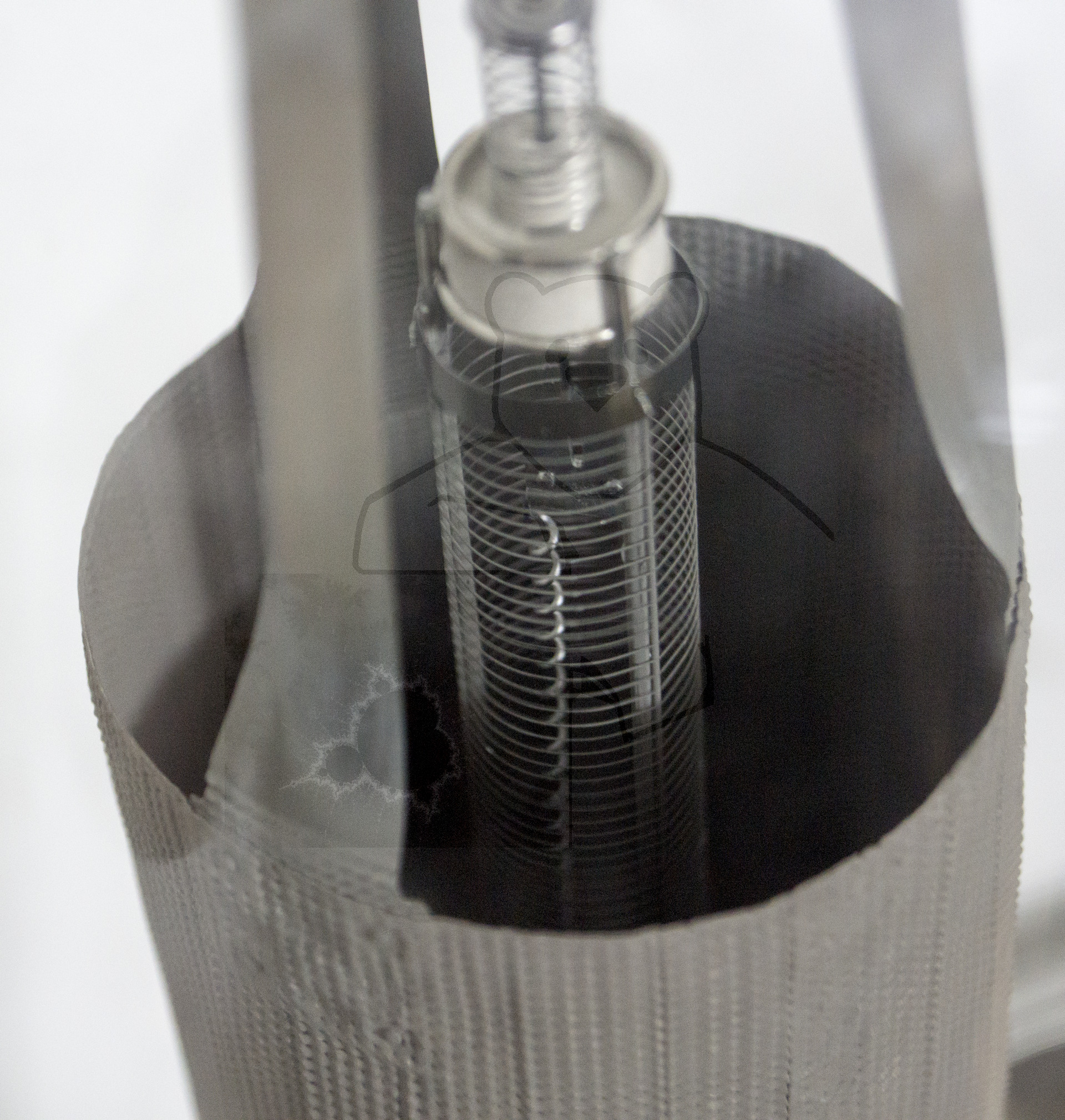

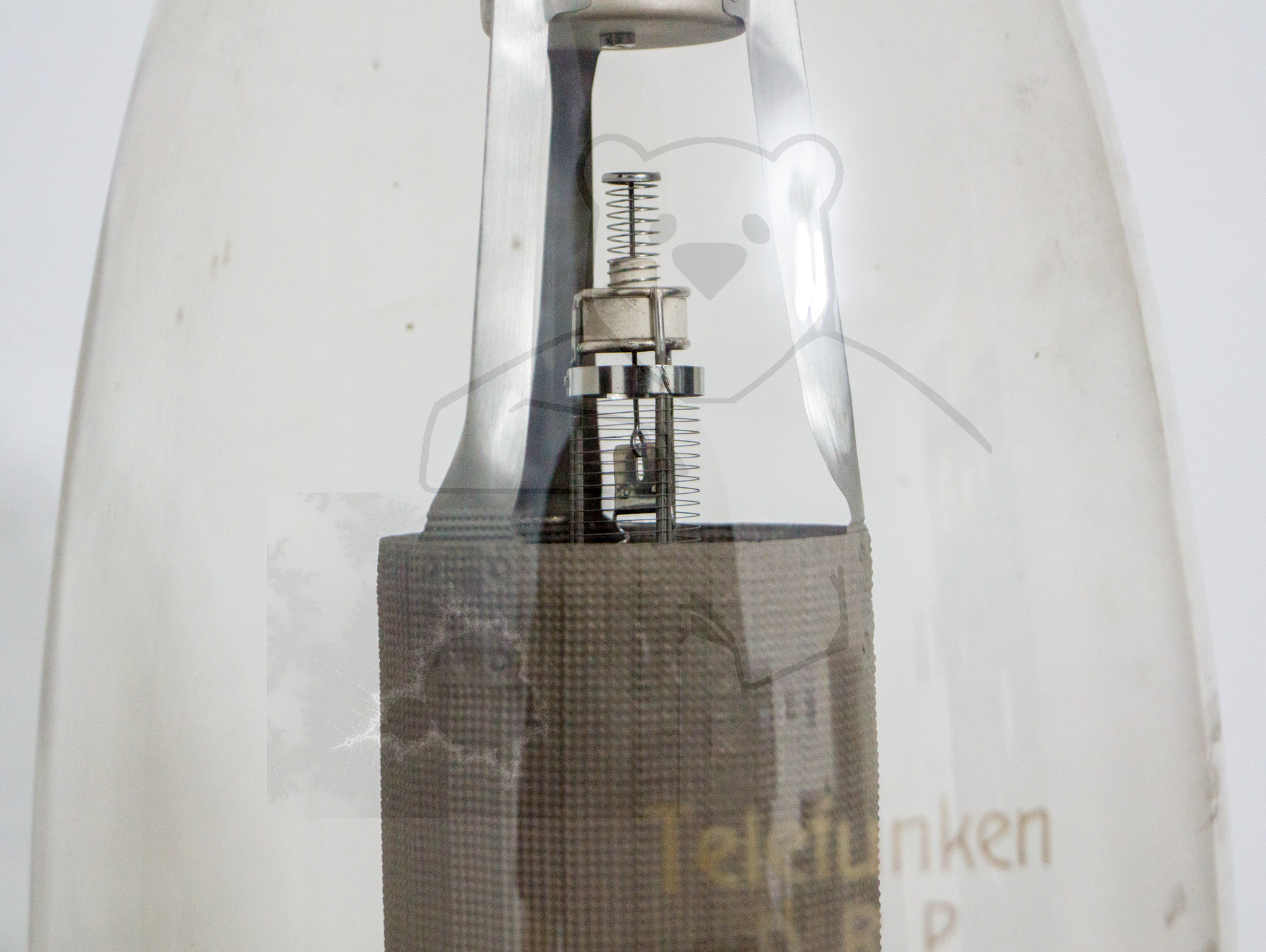

Zusätzliche Informationen	Die Röhre RS315, die hier Vorgestellt wird, hat einen Vorgänger - Die RS15. Diese wurde 1924 entwickelt als Luftgekühlte Senderöhre für die ersten Rundfunk und Telegraphie Sender. Als Größenvergleich ist wird hier eine ECC83 gezeigt. Die Gesamtleistung liegt bei 1500 Watt HF-Leistung bei max 700 Watt Anodenverlustleistung. Die RS15 hatte noch eine reine Wolfram Kathode mit einem Emissionsstrom von ca. 1,75A. Die kurze Zeit später entwickelte RS315 besitzt einen Emisionsstrom von ca. 2A bei ähnlichen Technischen Daten. Abweichend ist vor allem der Heizstrom von 17,5A bei der RS15 und 19A bei der RS315, jeweils bei 16.6 Volt. Die Restlichen Daten sind sehr ähnlich. Unter anderem eine Maximale Anodenspannung von 4000 Volt und einem Verstärkungsfaktor von ca. 50. Die RS315 verfügt weiterhin über eine Thorierte Wolfram Kathode, die die bessere Emission ermöglicht. Thorium ist aber etwas kritisch, da Thorium ein Alpha-Strahler ist. Die Alpha Strahlung wird durch den Kolben vollständig abgeschirmt, allerdings bei Glasbruch besteht die Gefahr dass das Thorium über Stäube eingeatmet wird und dadurch die Lunge schädigen kann.
Letzte Änderung	04.06.2016 13:54:59

🔎 Beschreibung der Systeme für die Röhre: RS315

	System 1
Kathode	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RS315

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu RS315

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/IL-s4-R2ILw (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RS315

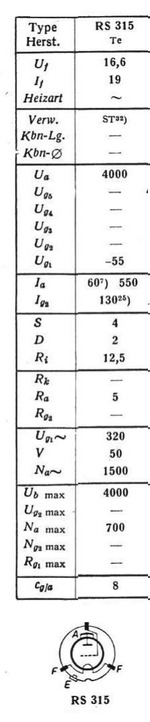

Datenblatt RS315 Telefunken.pdf (743 kB)
