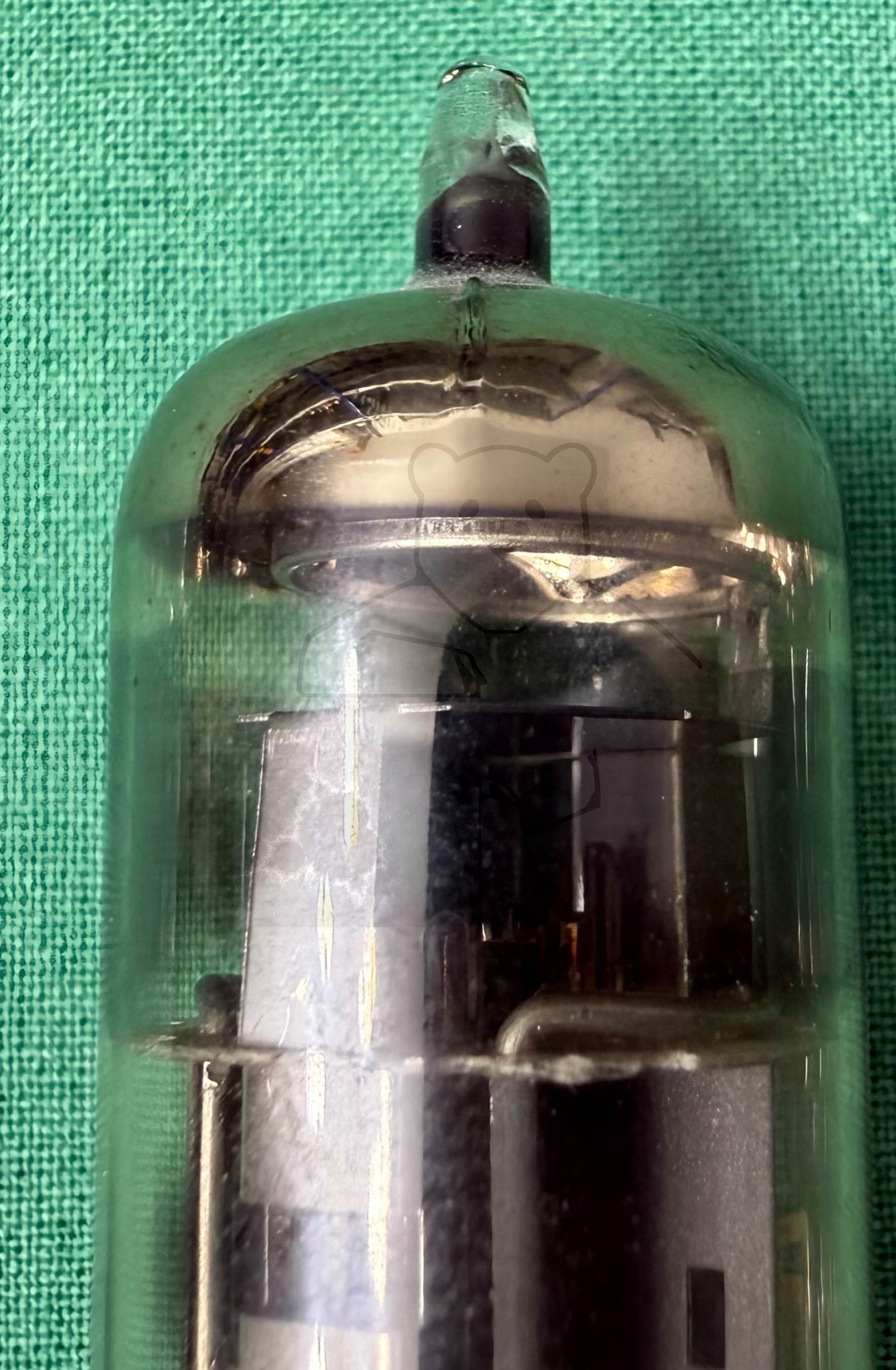

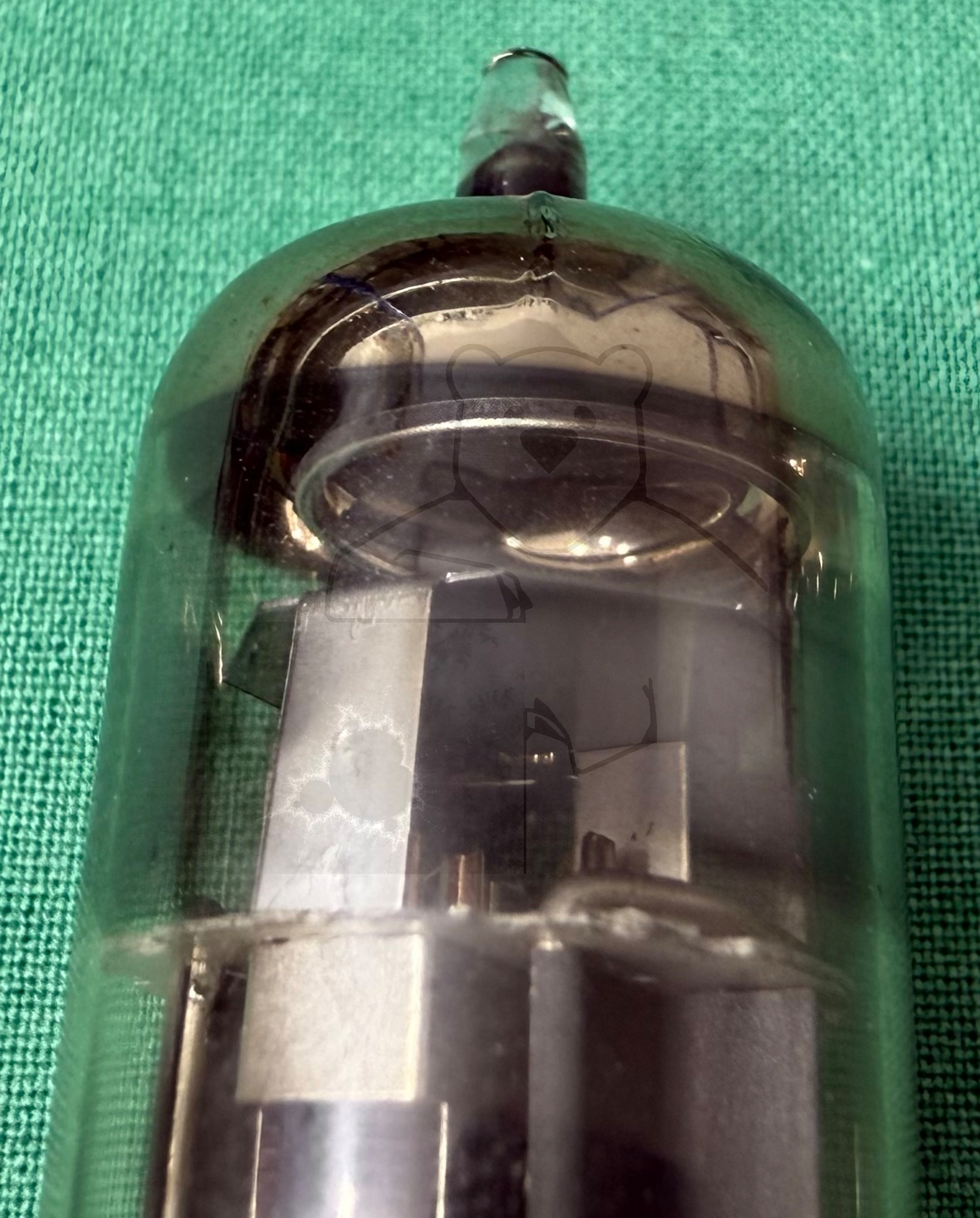

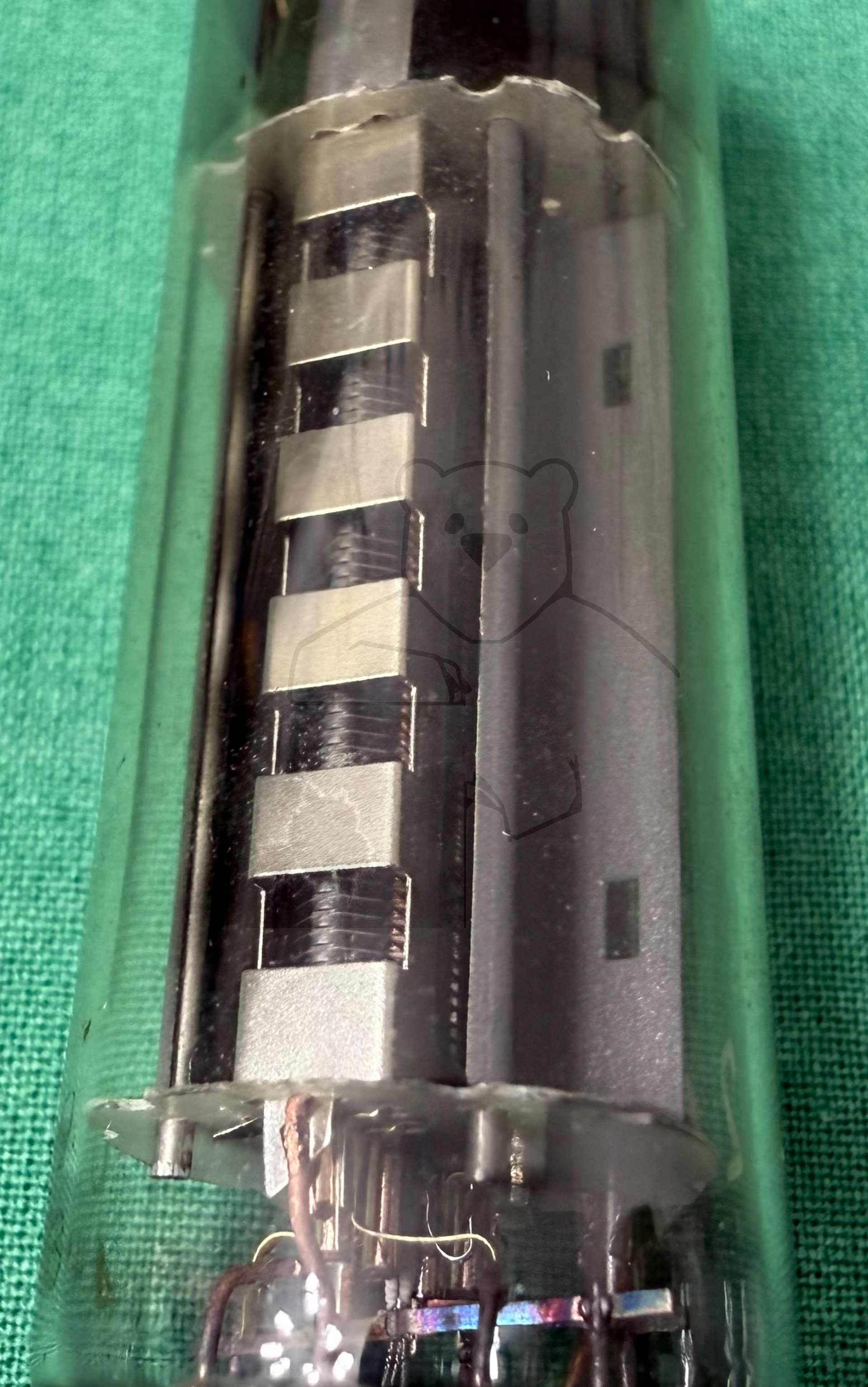

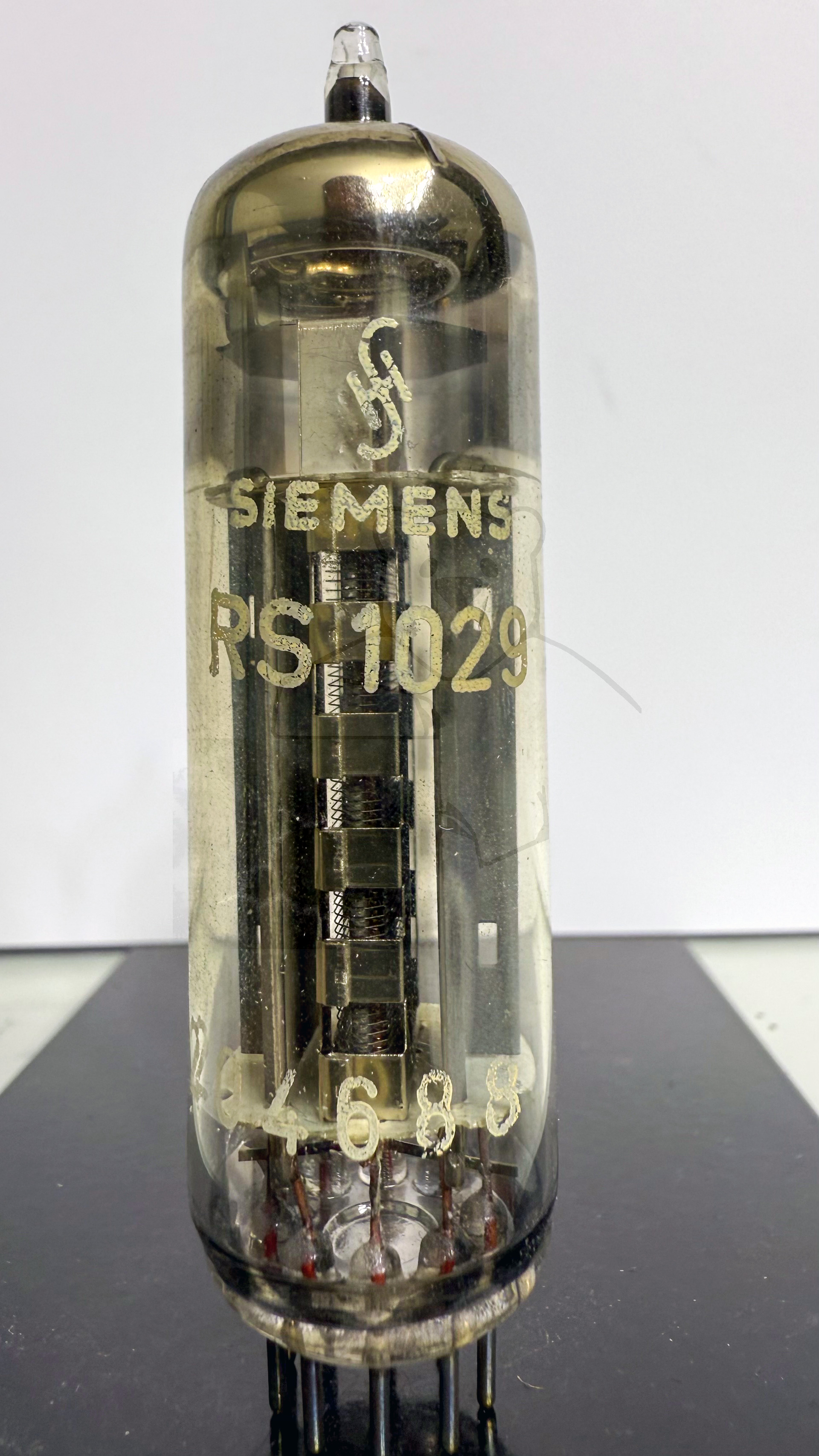

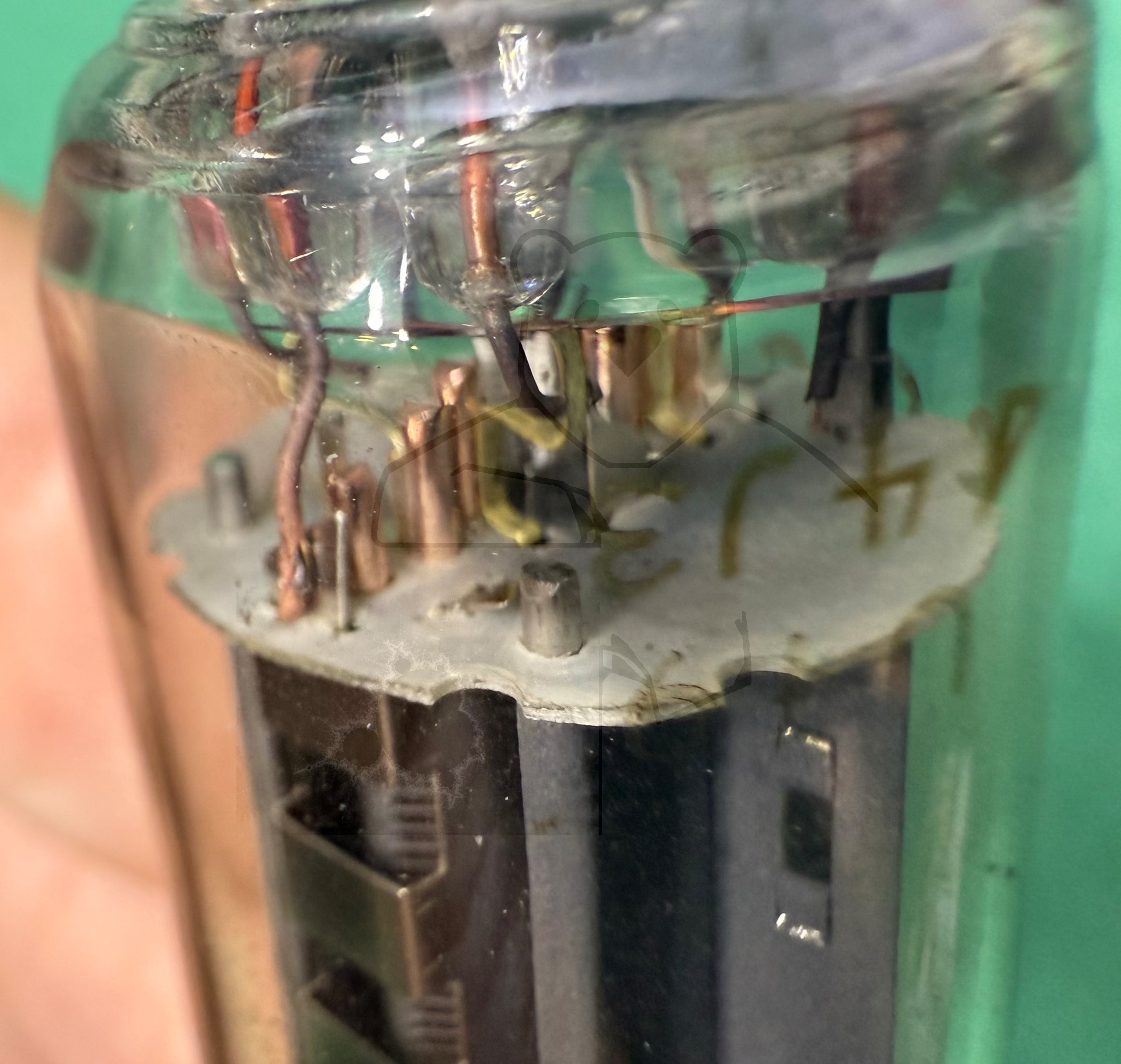

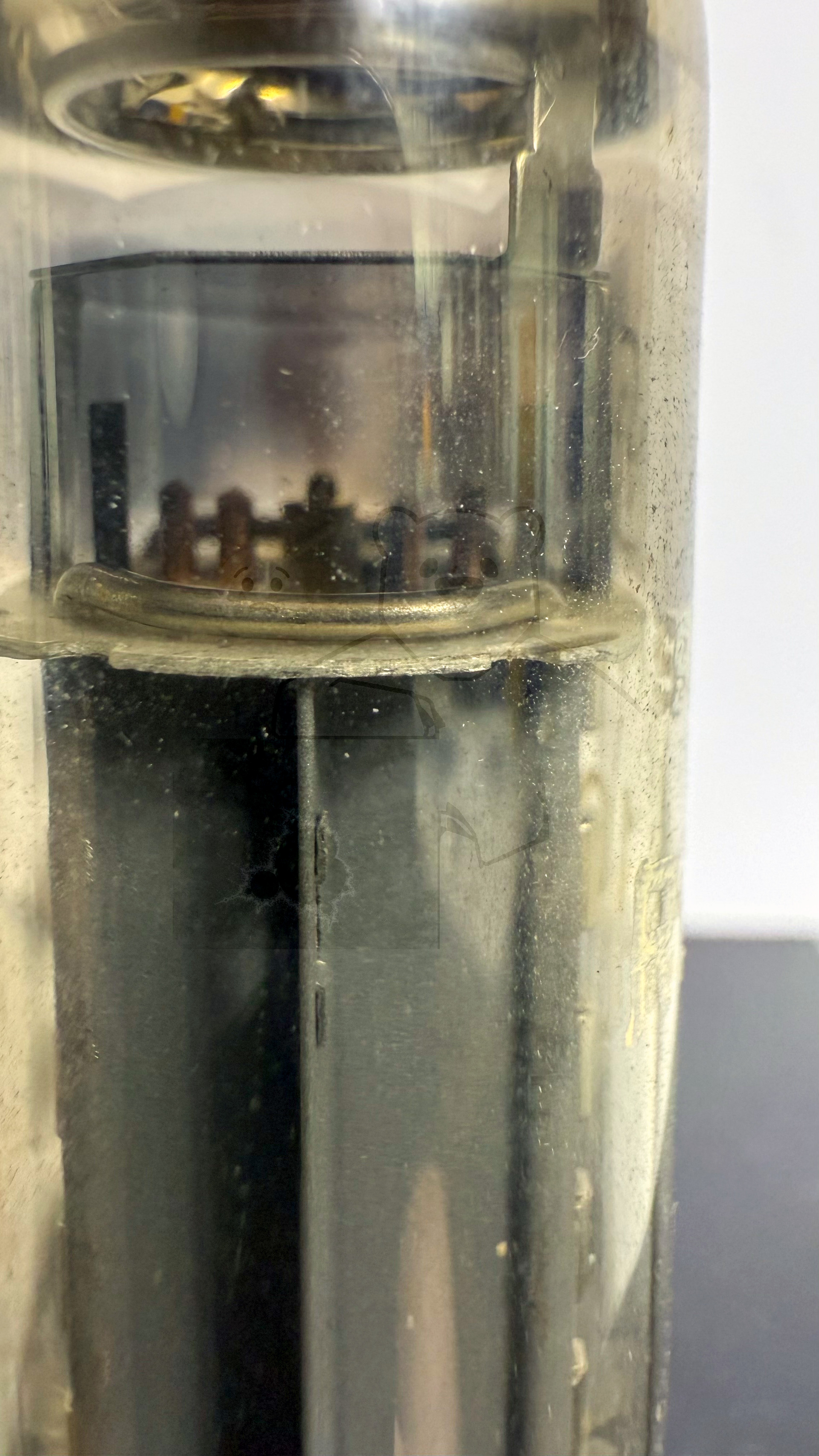

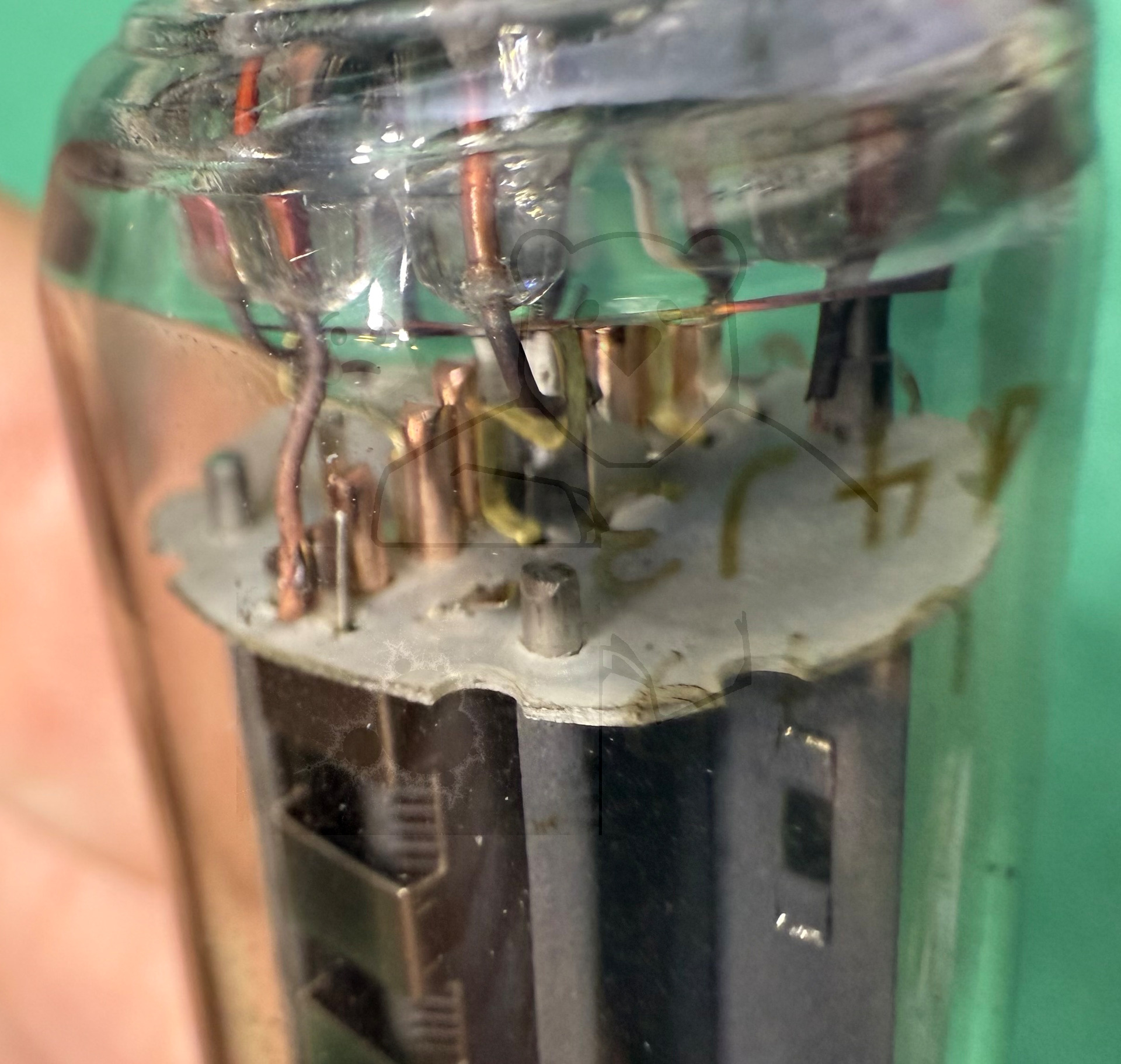

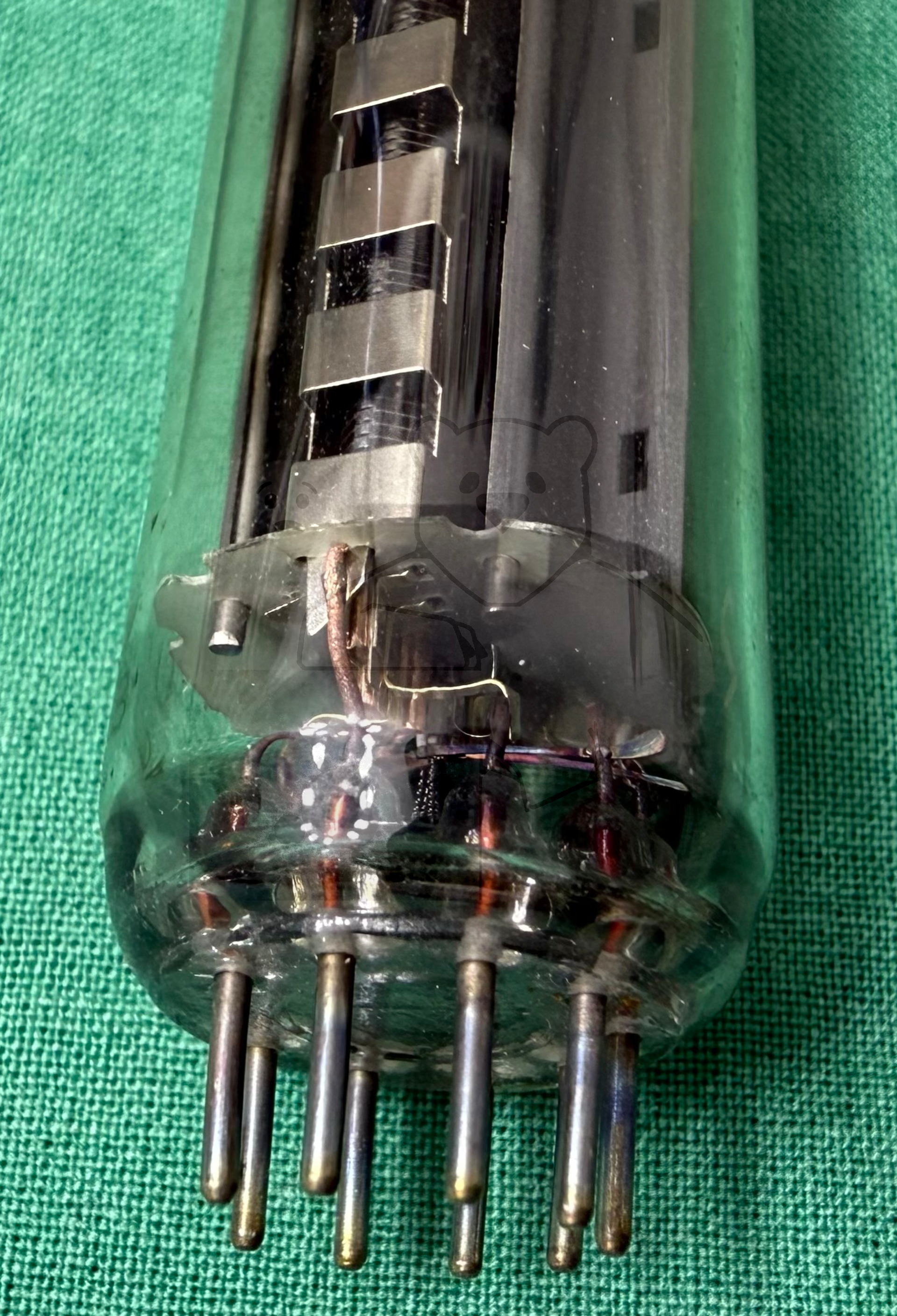

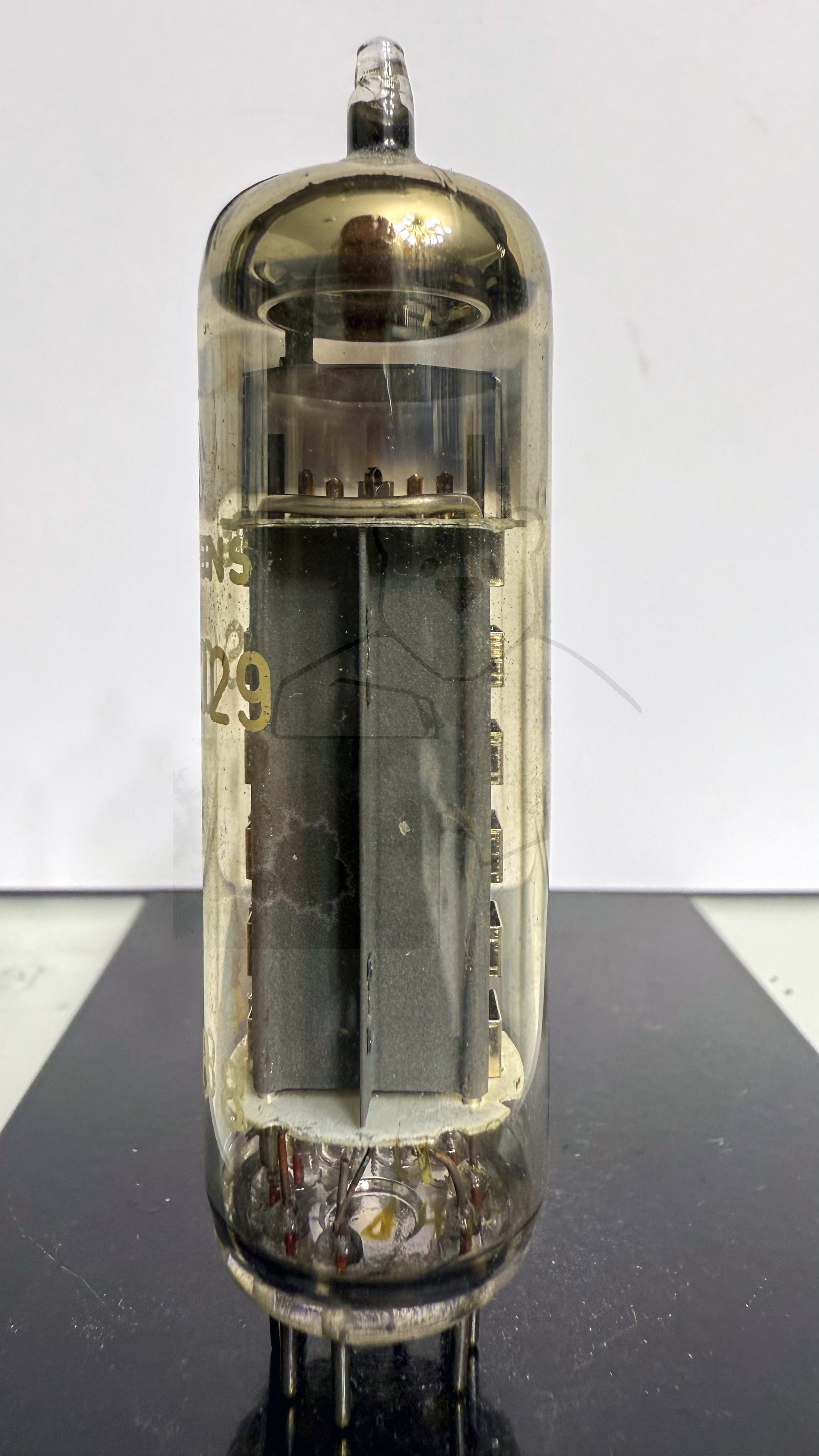

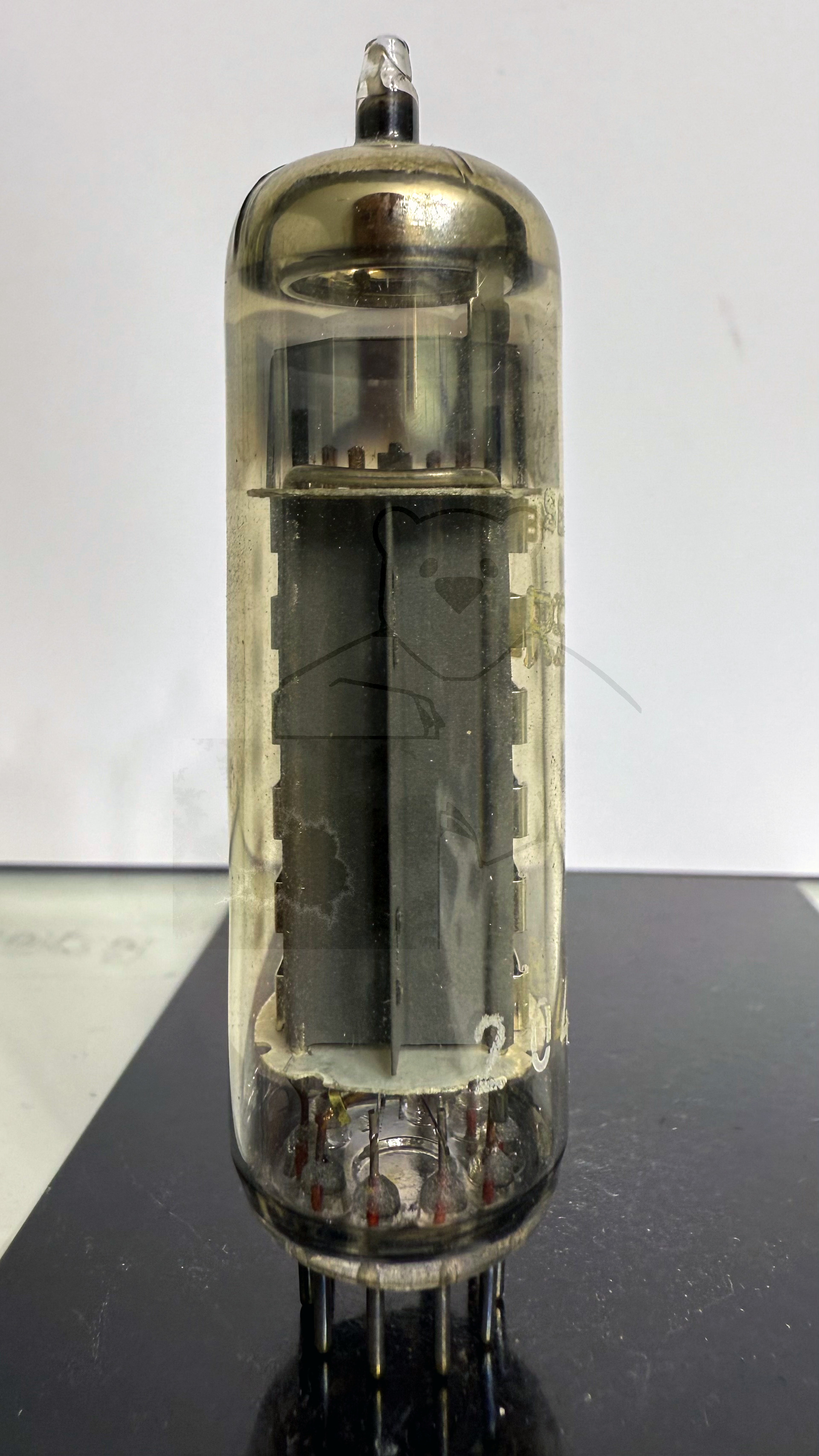

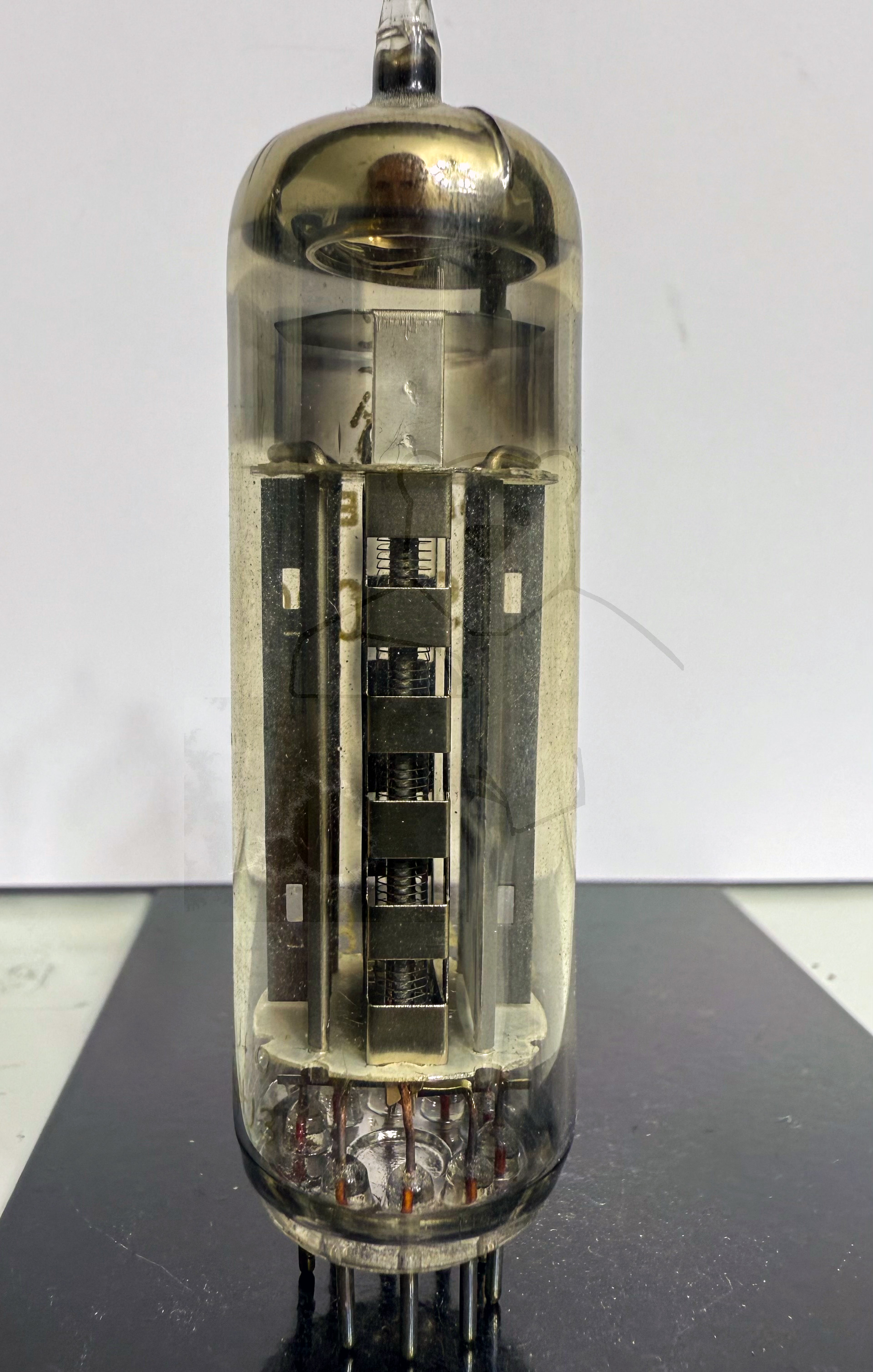

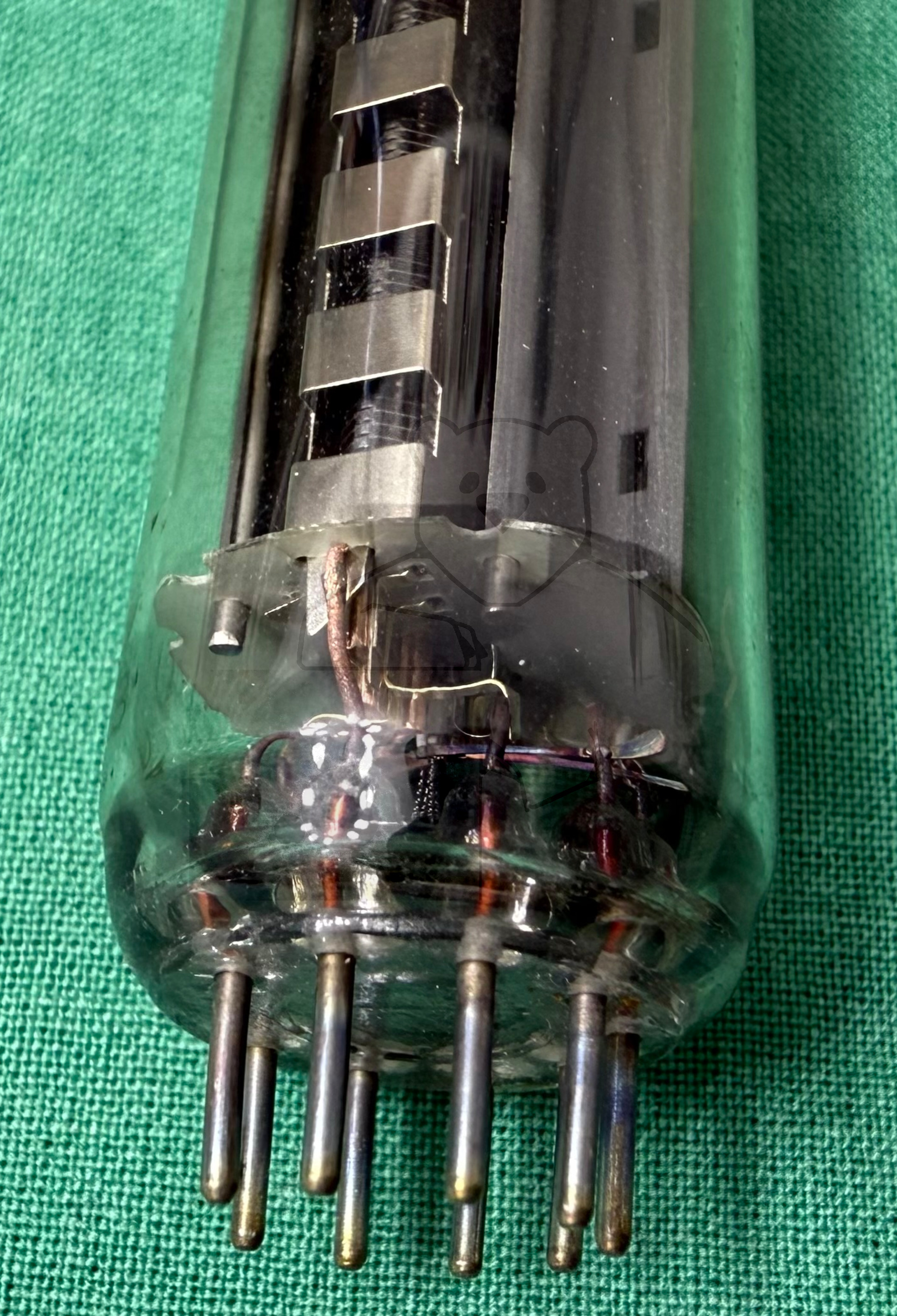

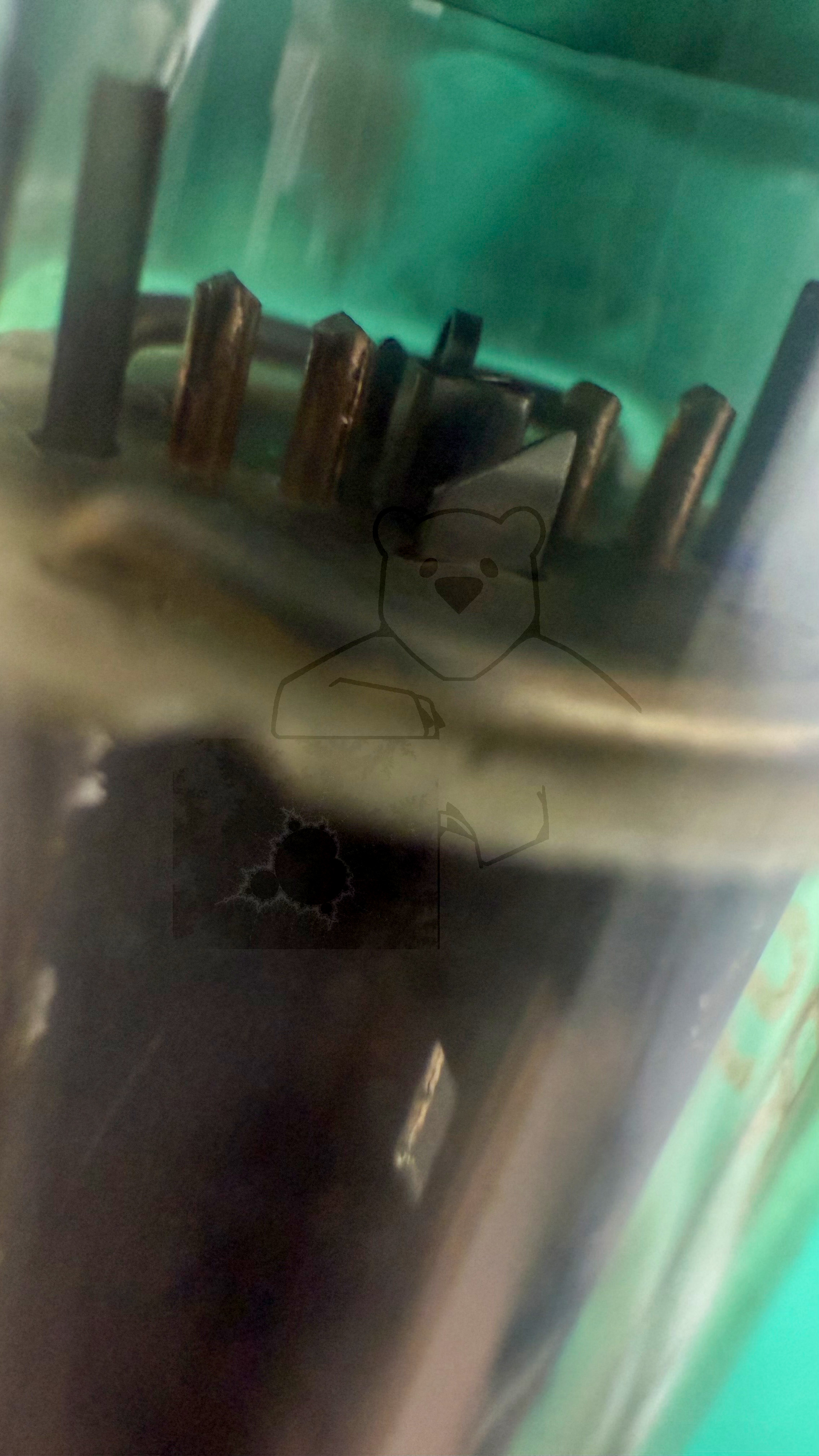

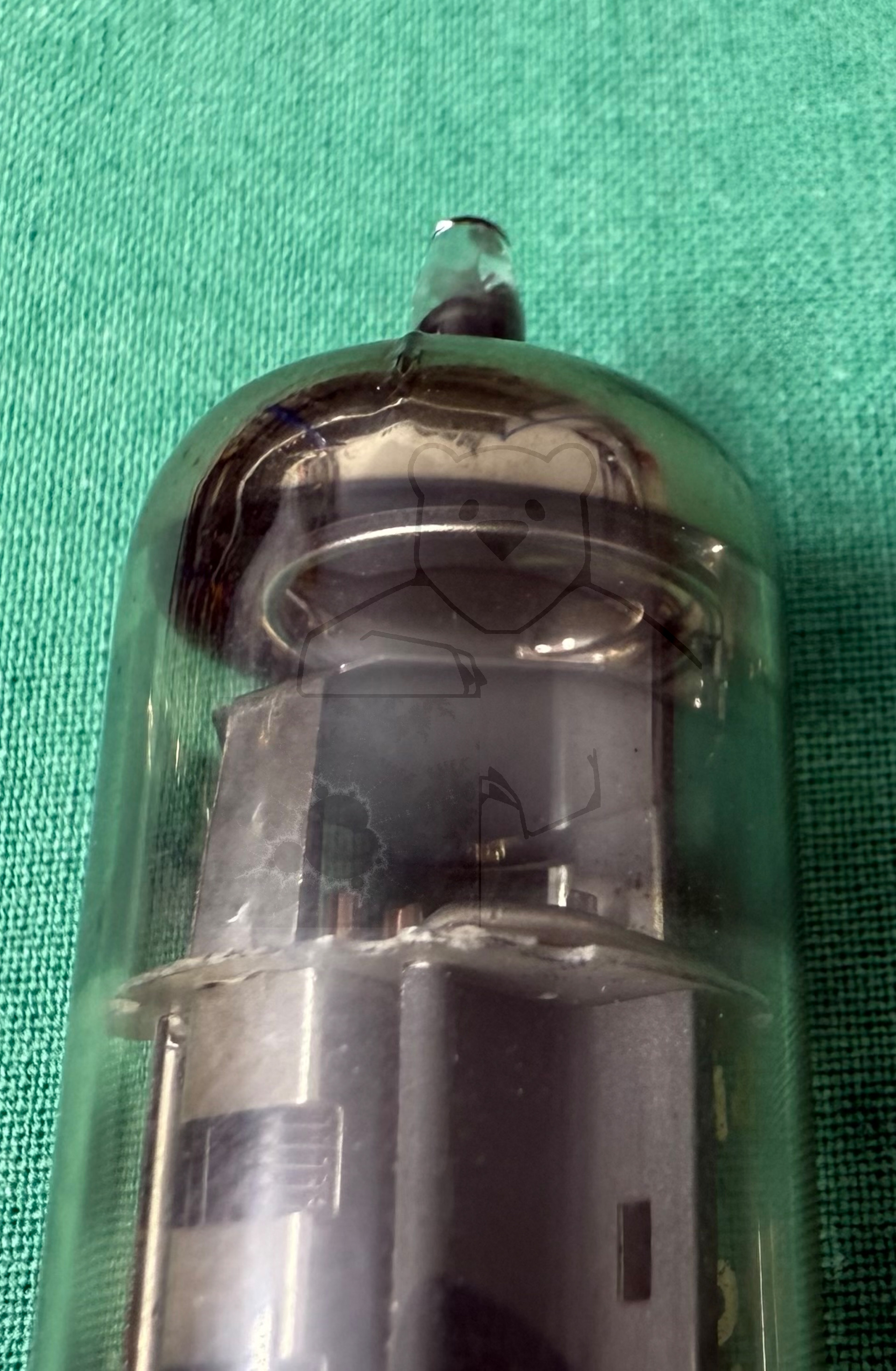

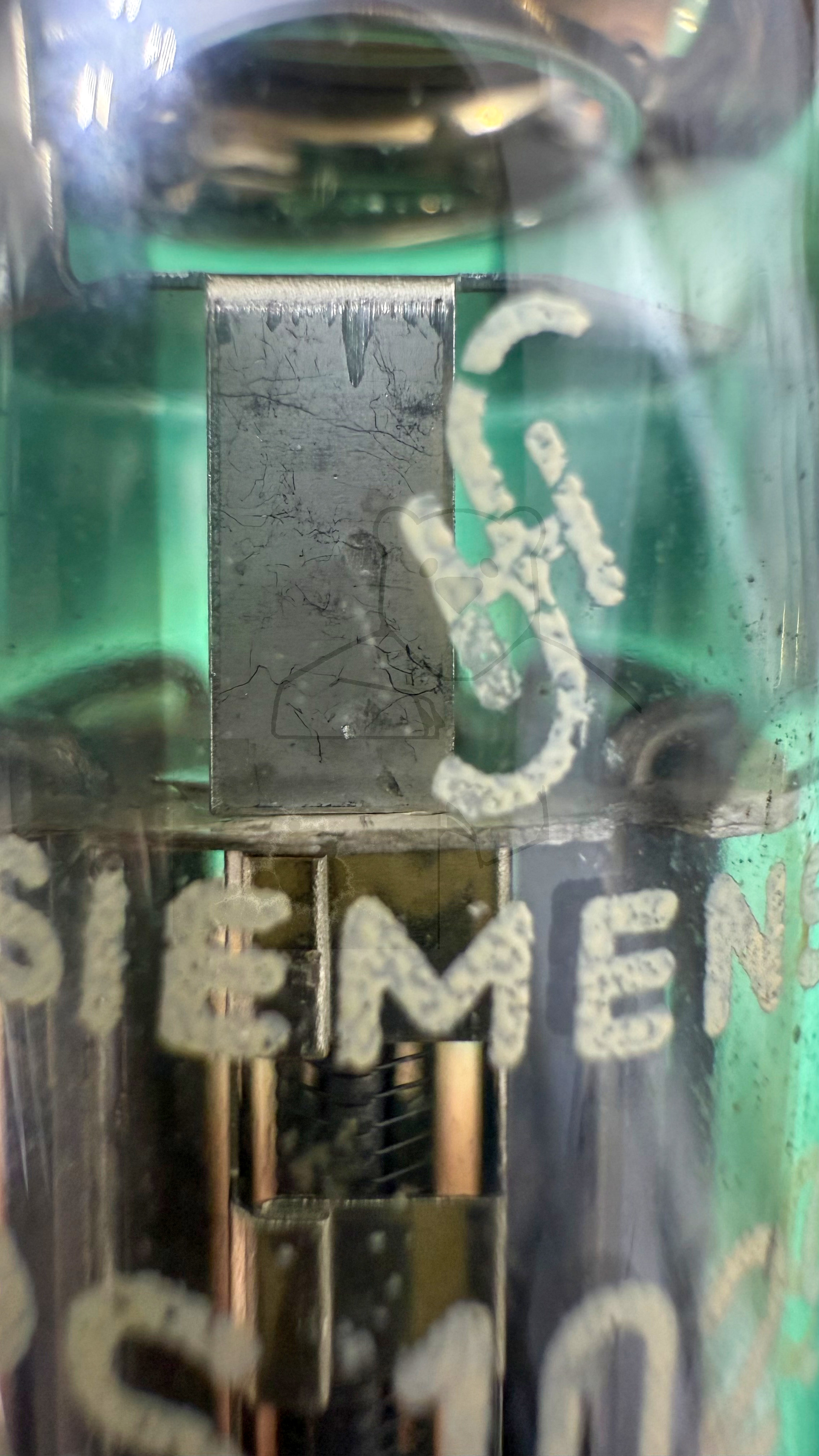

Daten und Bilder der Röhre: RS1029

🔎 Beschreibung der Röhre: RS1029

Name	RS1029
Vergleichsname	→ 6360 → QQE03/12
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,82 oder 0,41
Art der Heizung	Indirekt

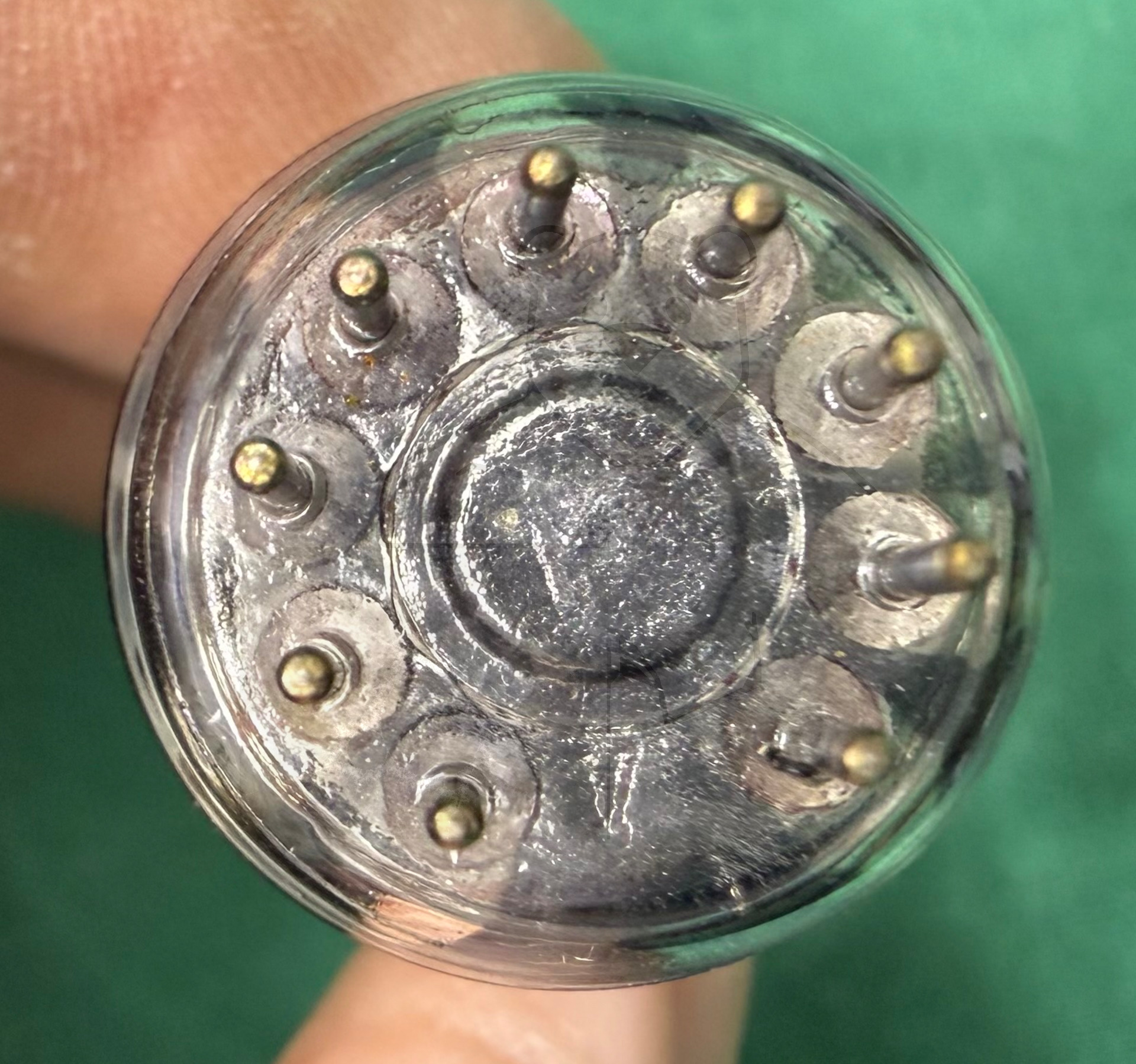

Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	11.06.2018 17:36:08

🔎 Beschreibung der Systeme für die Röhre: RS1029

	System 1	System 2
Kathode	2	2
Gitter 1	1	3
Gitter 2	7	7
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	8
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 9	4, 5 - Mittelanzapfung auf Stift 9
Abschirmung	2	2
Funktion	→ Senderoehre, Tetrode	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

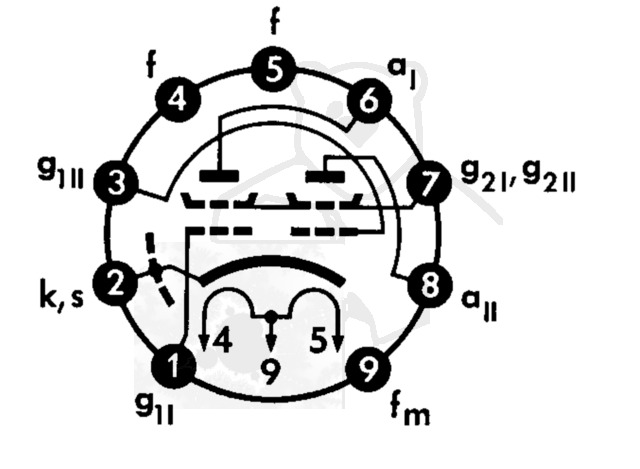

🔎 Sockelschaltung der RS1029

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RS1029
Datenblatt QQE03-12 Philips.pdf (731 kB)
Datenblatt QQE03-12 Valvo.pdf (381 kB)
Datenblatt RS1029 Siemens.pdf (3733 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
