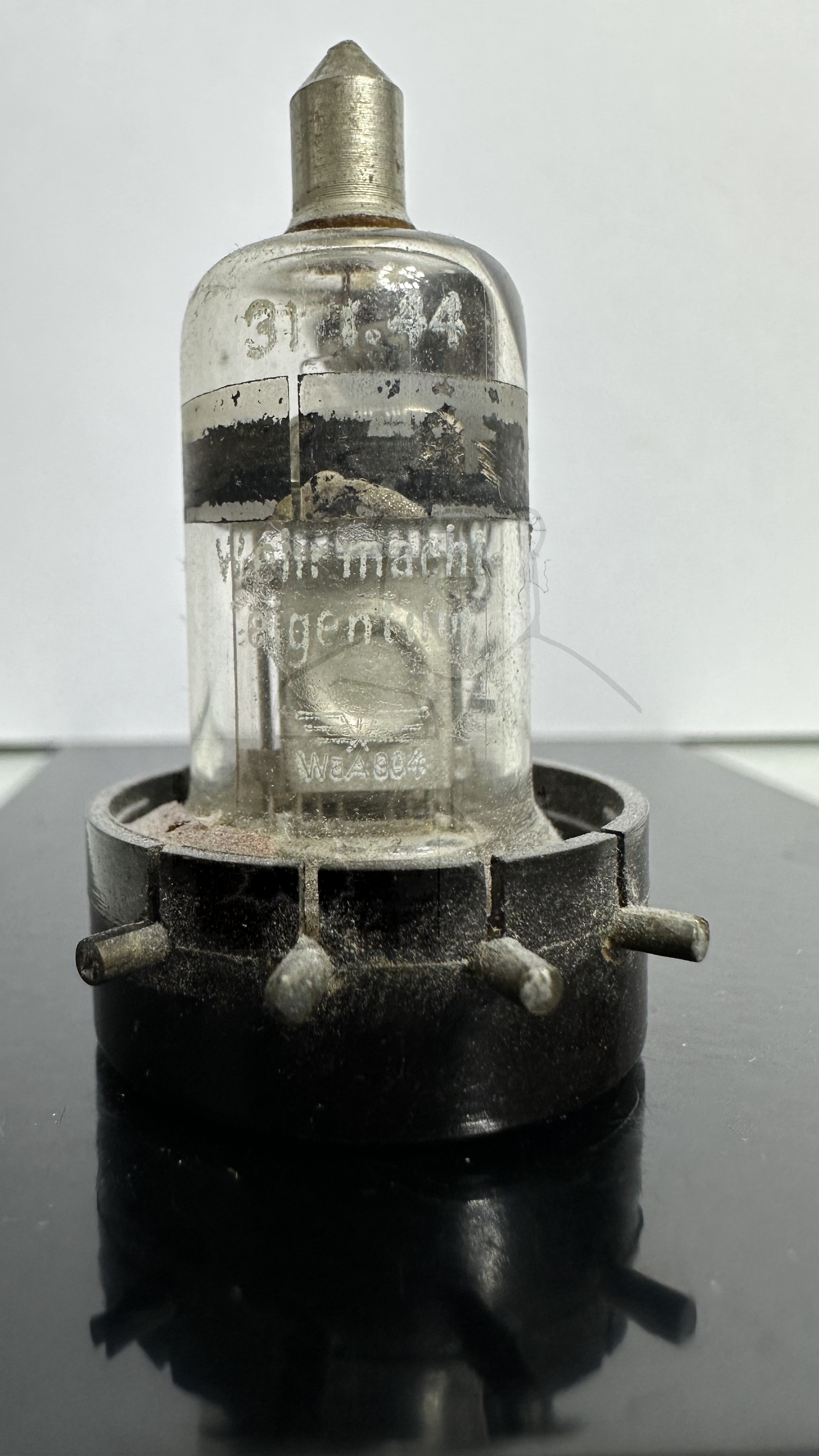

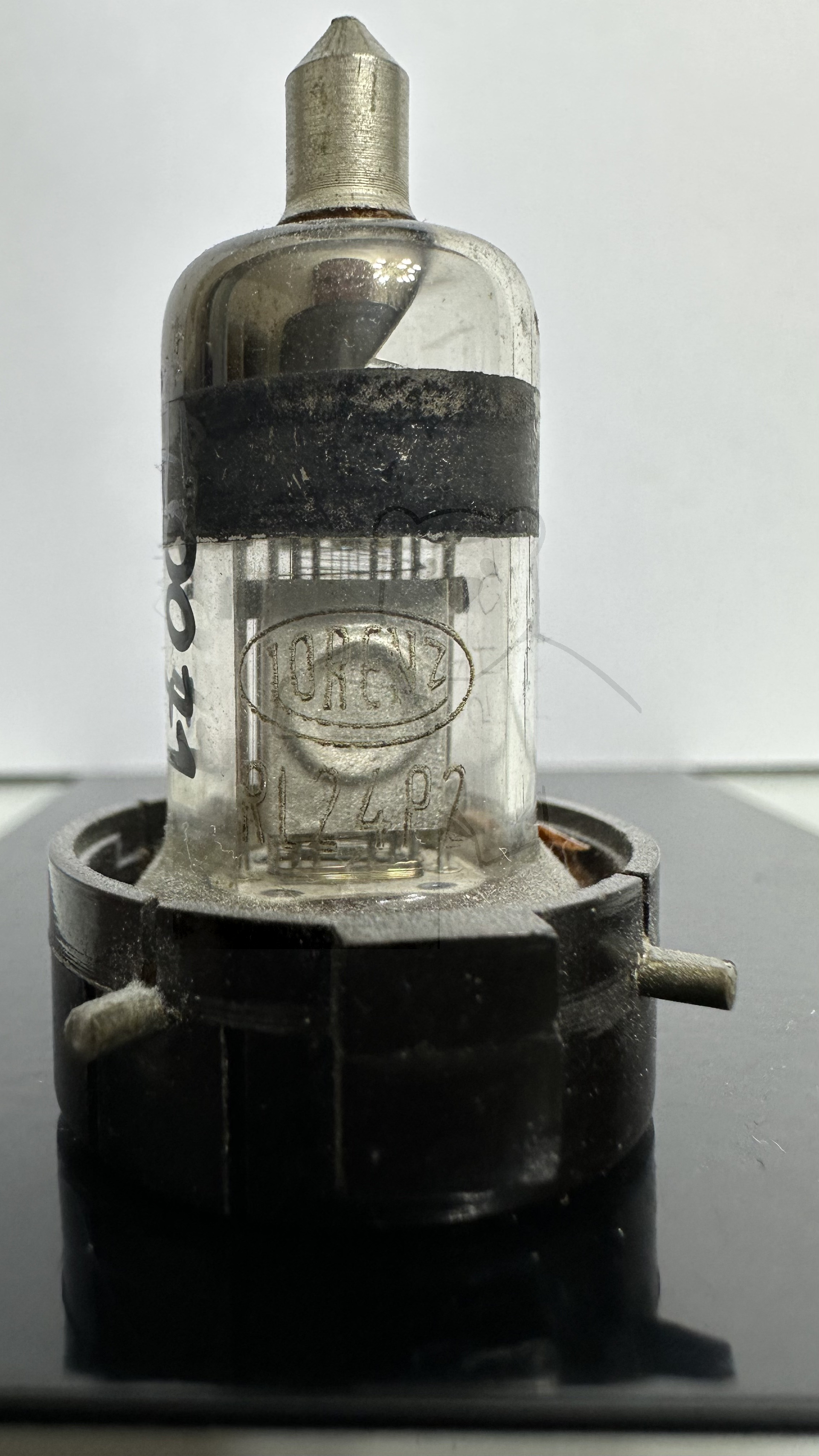

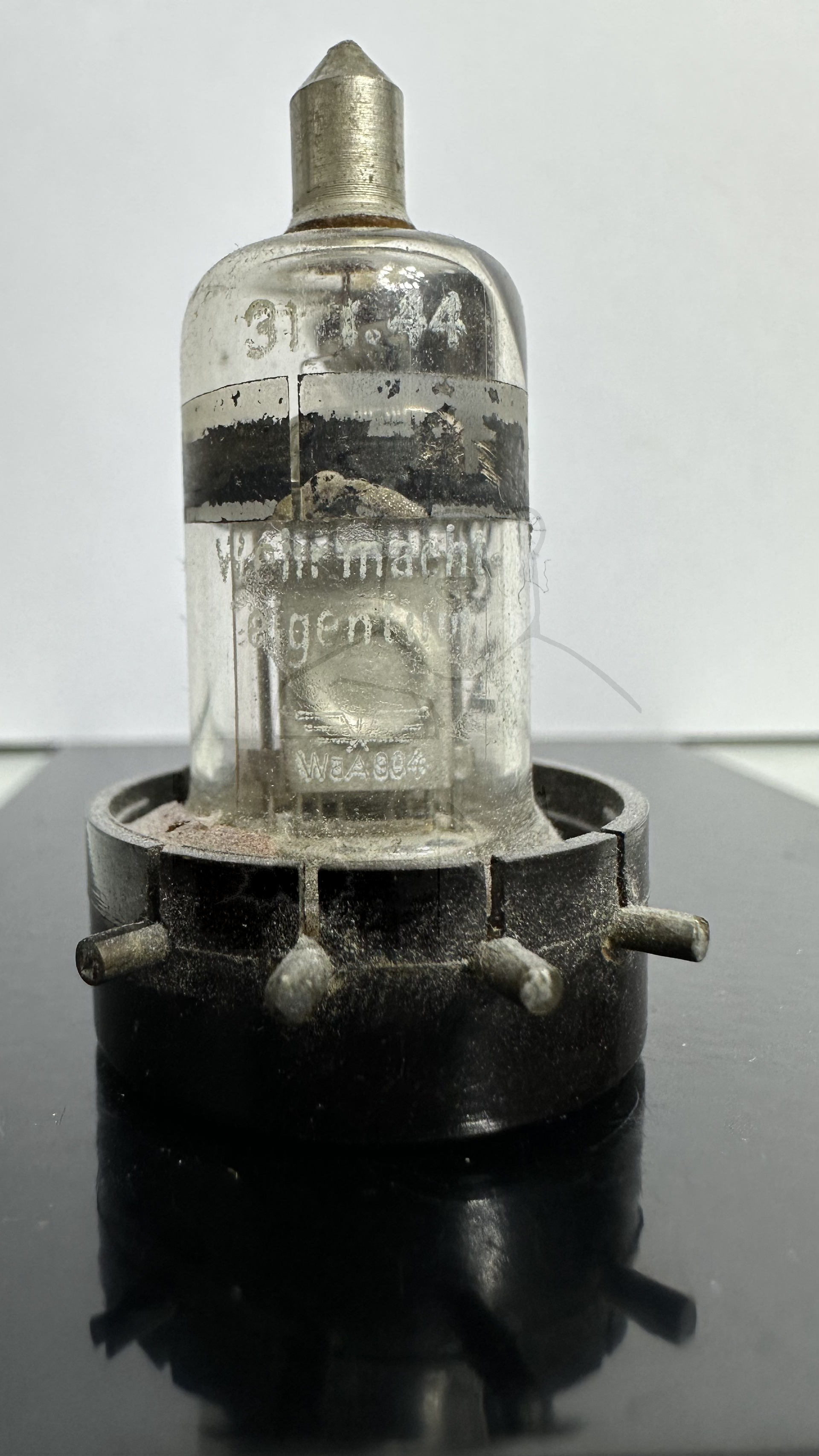

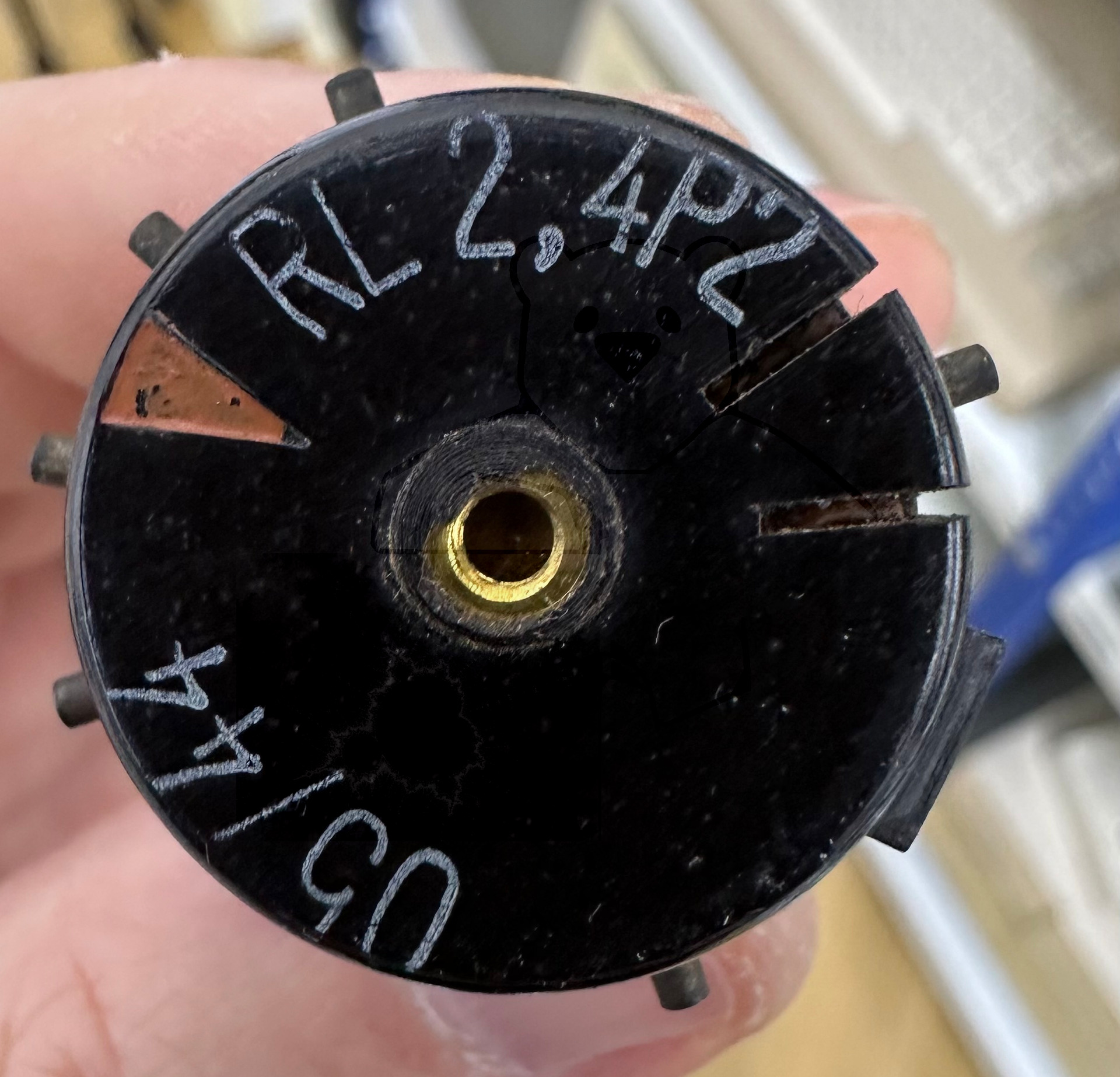

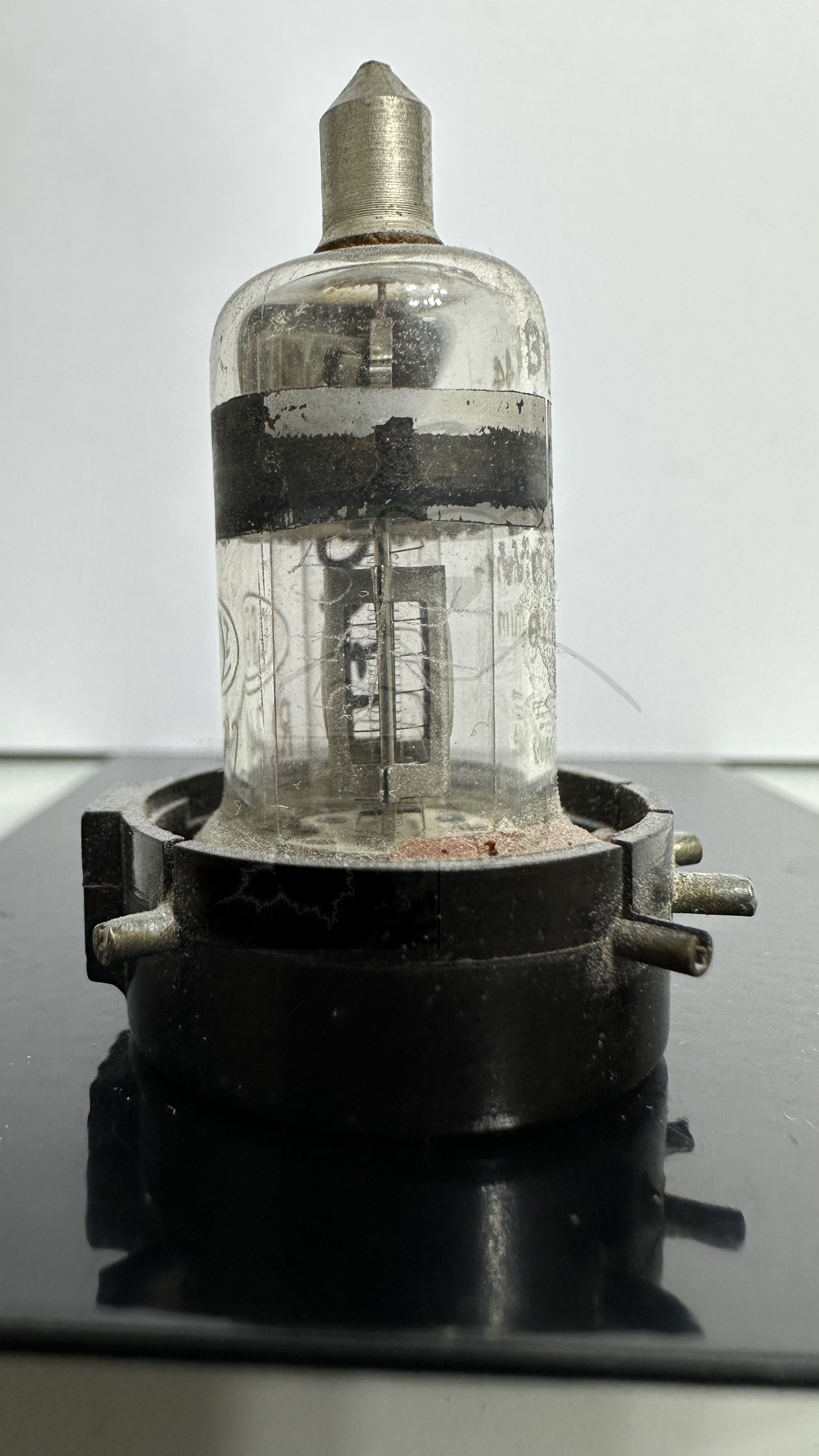

Daten und Bilder der Röhre: RL2,4P2

🔎 Beschreibung der Röhre: RL2,4P2

Name	RL2,4P2
Vergleichsname
Heizspannung (Volt)	2,4
Heizstrom (Ampère)	0,16
Art der Heizung	Direkt

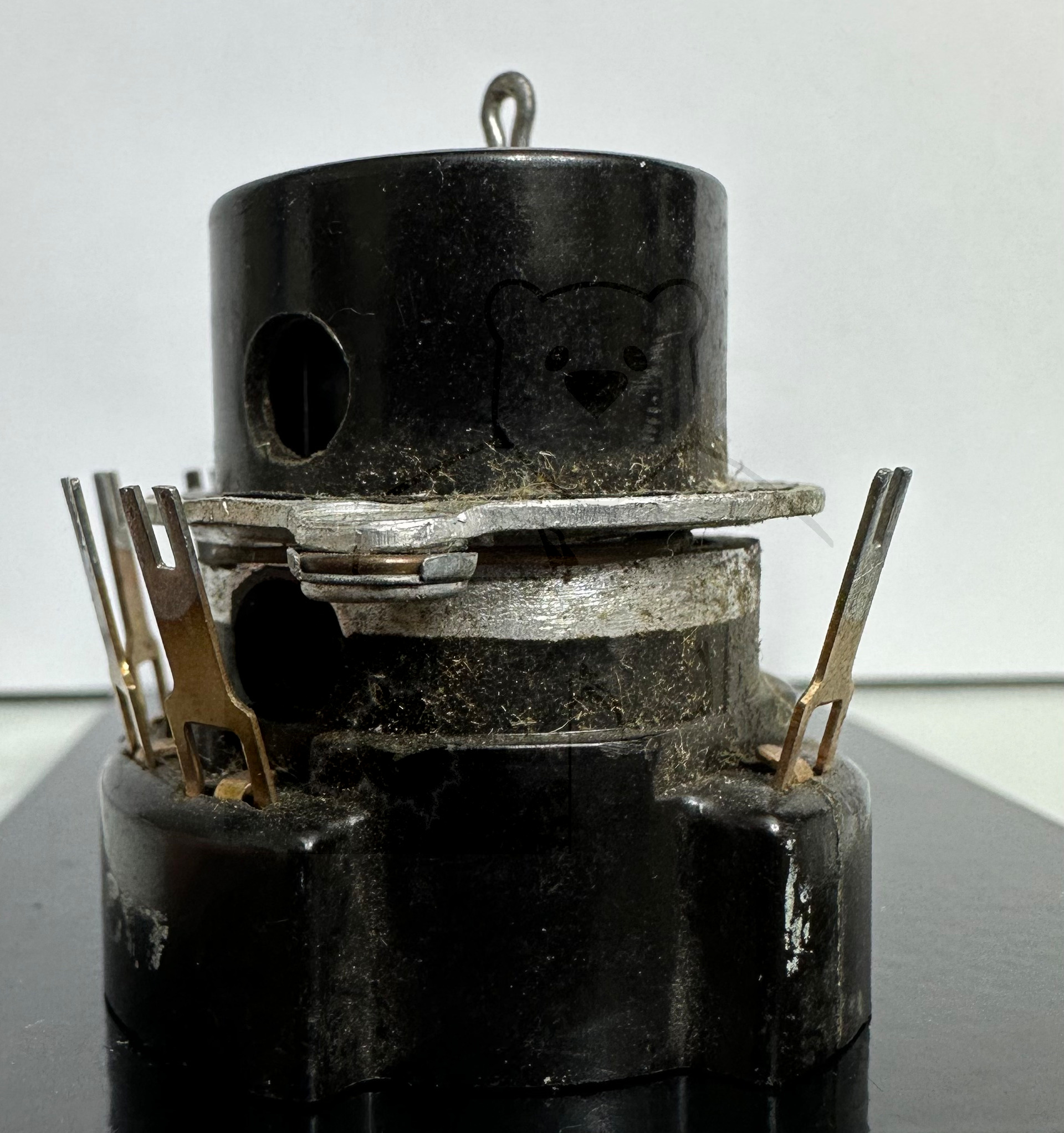

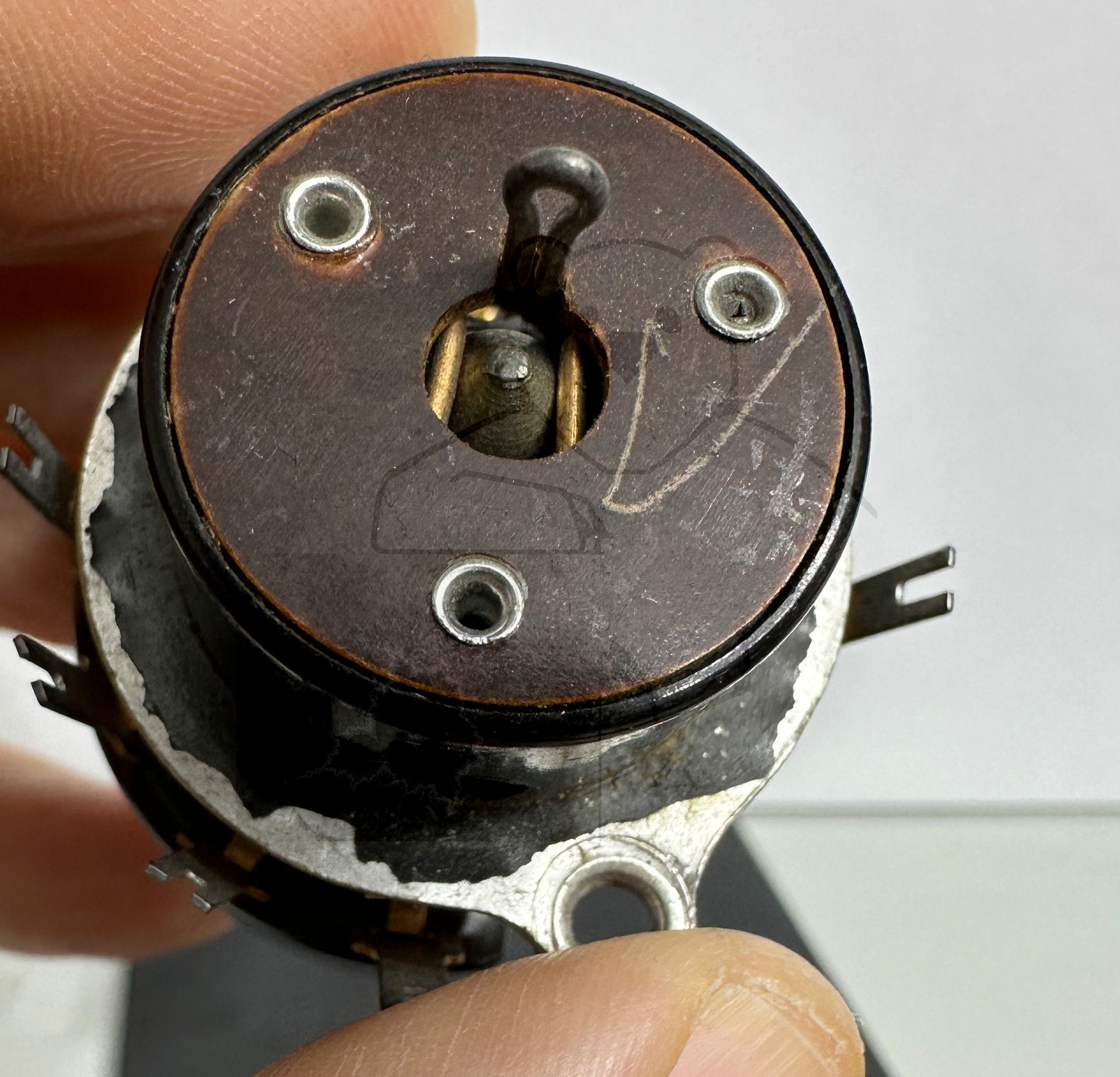

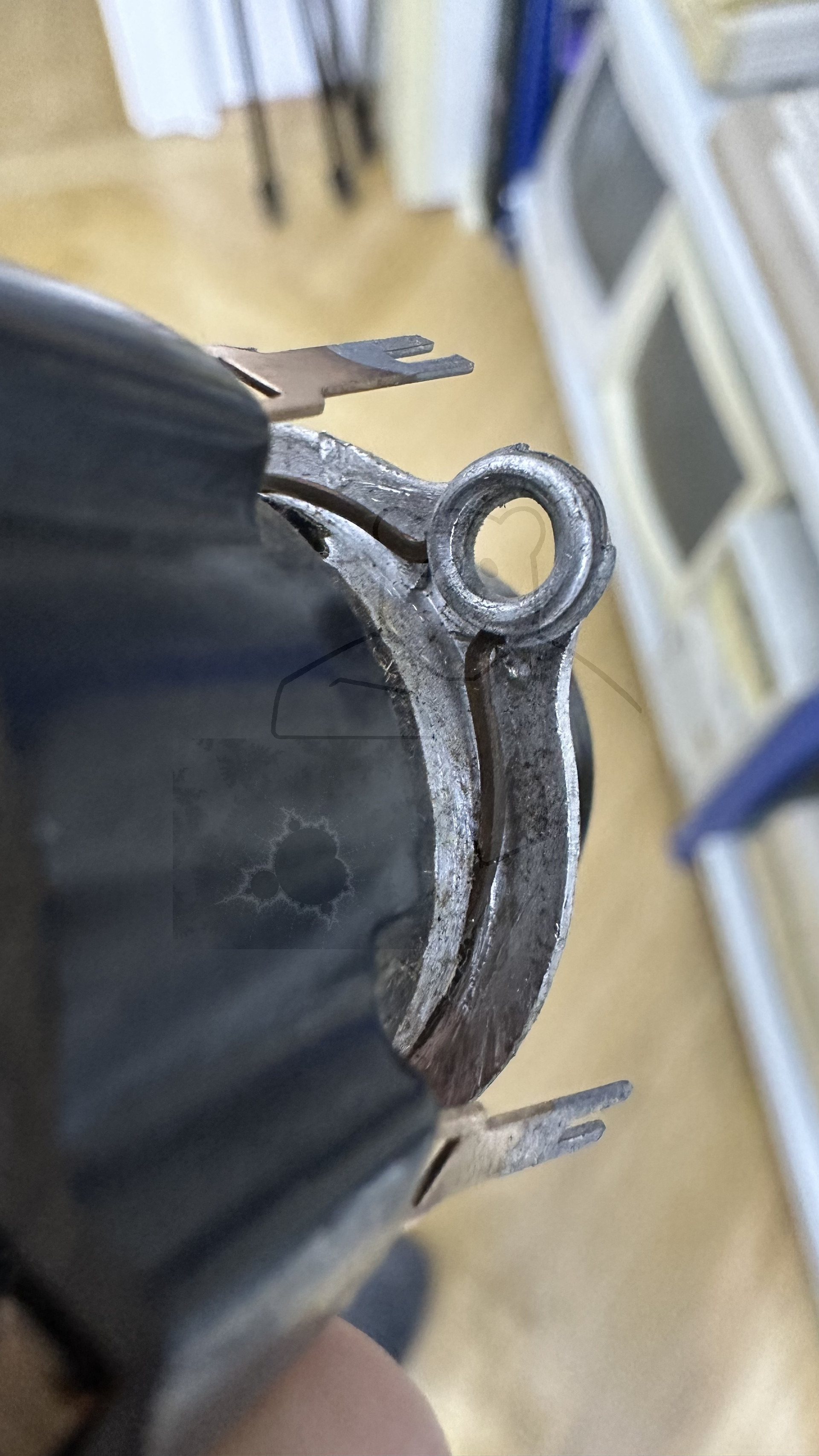

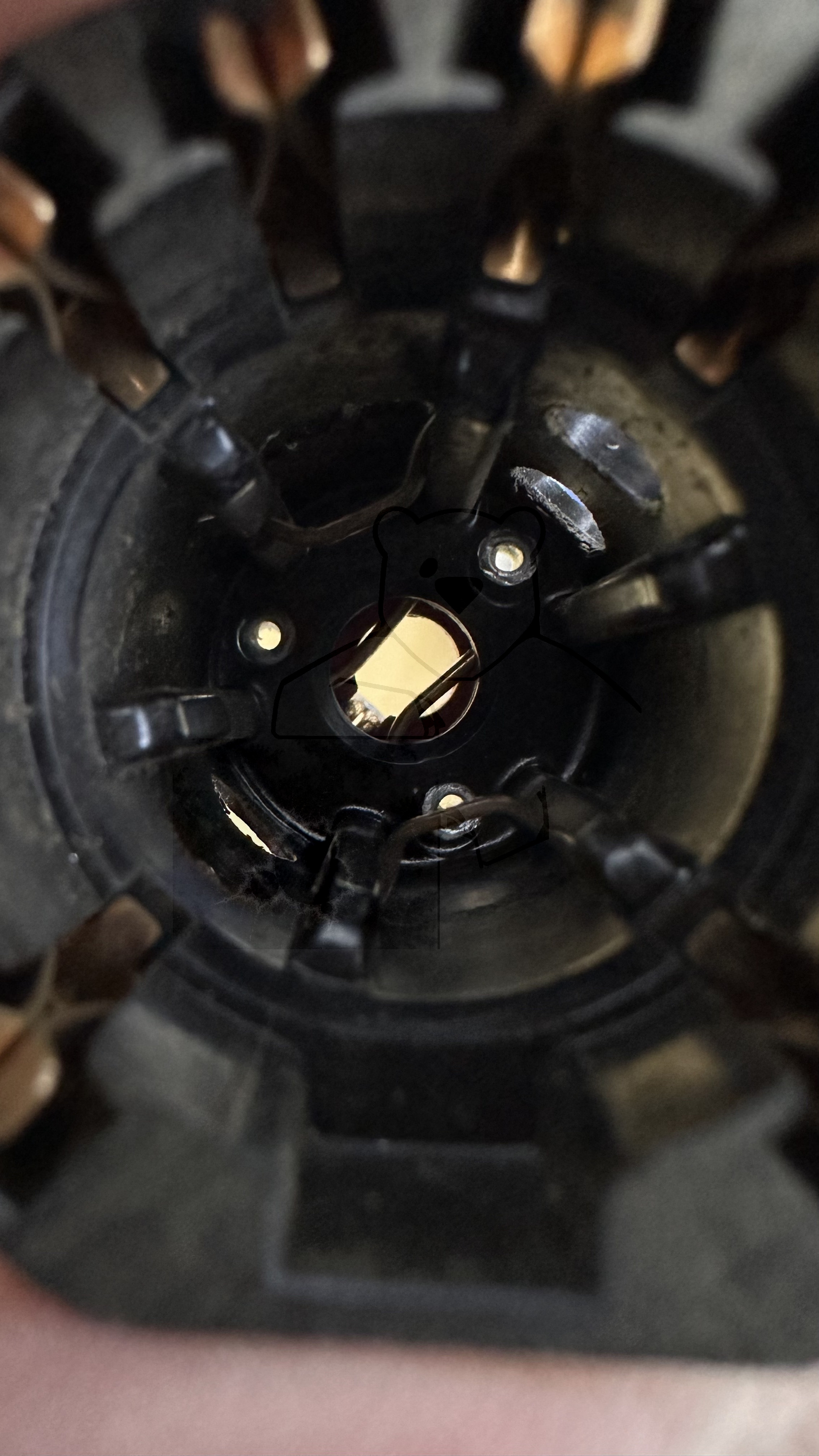

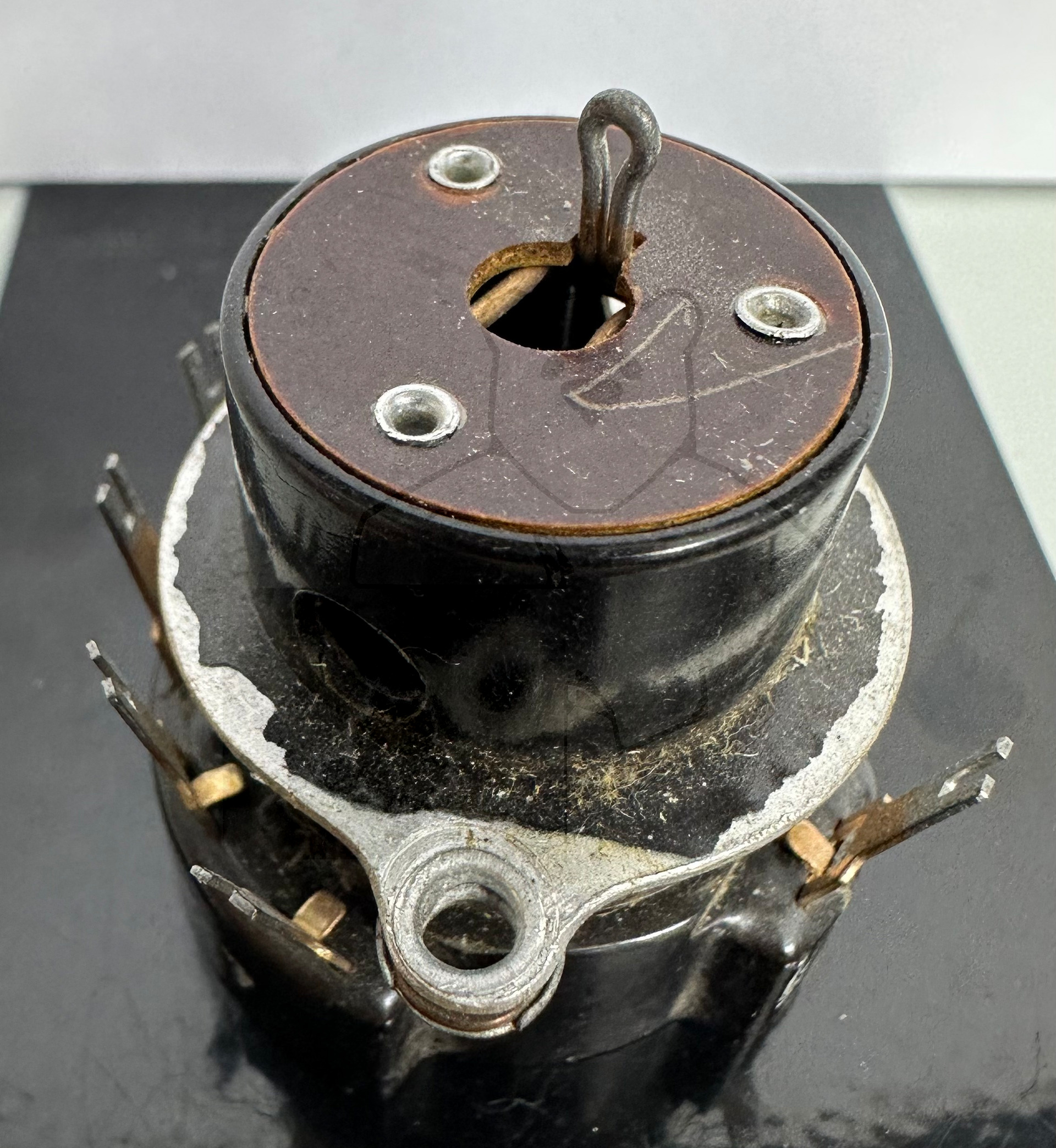

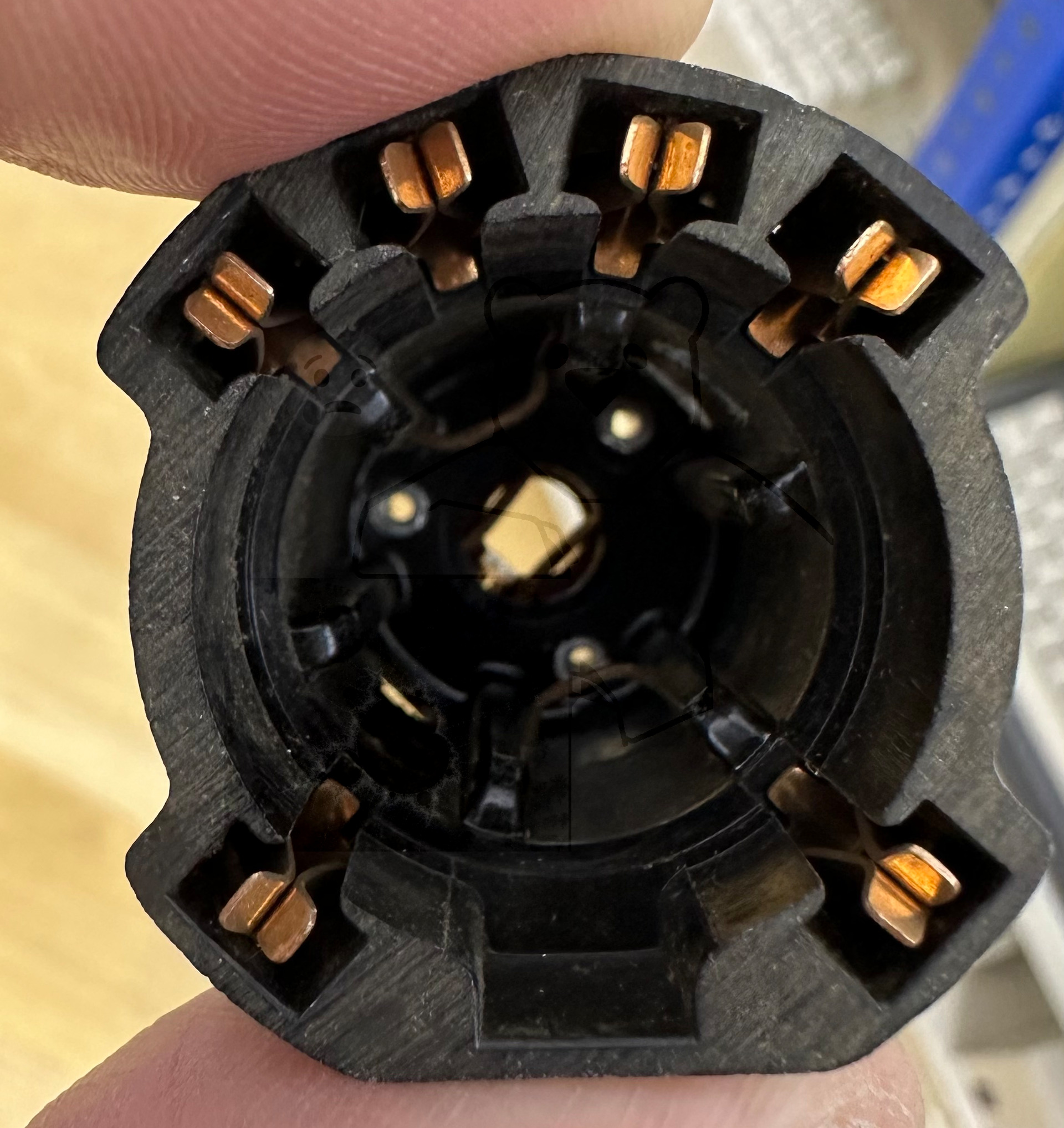

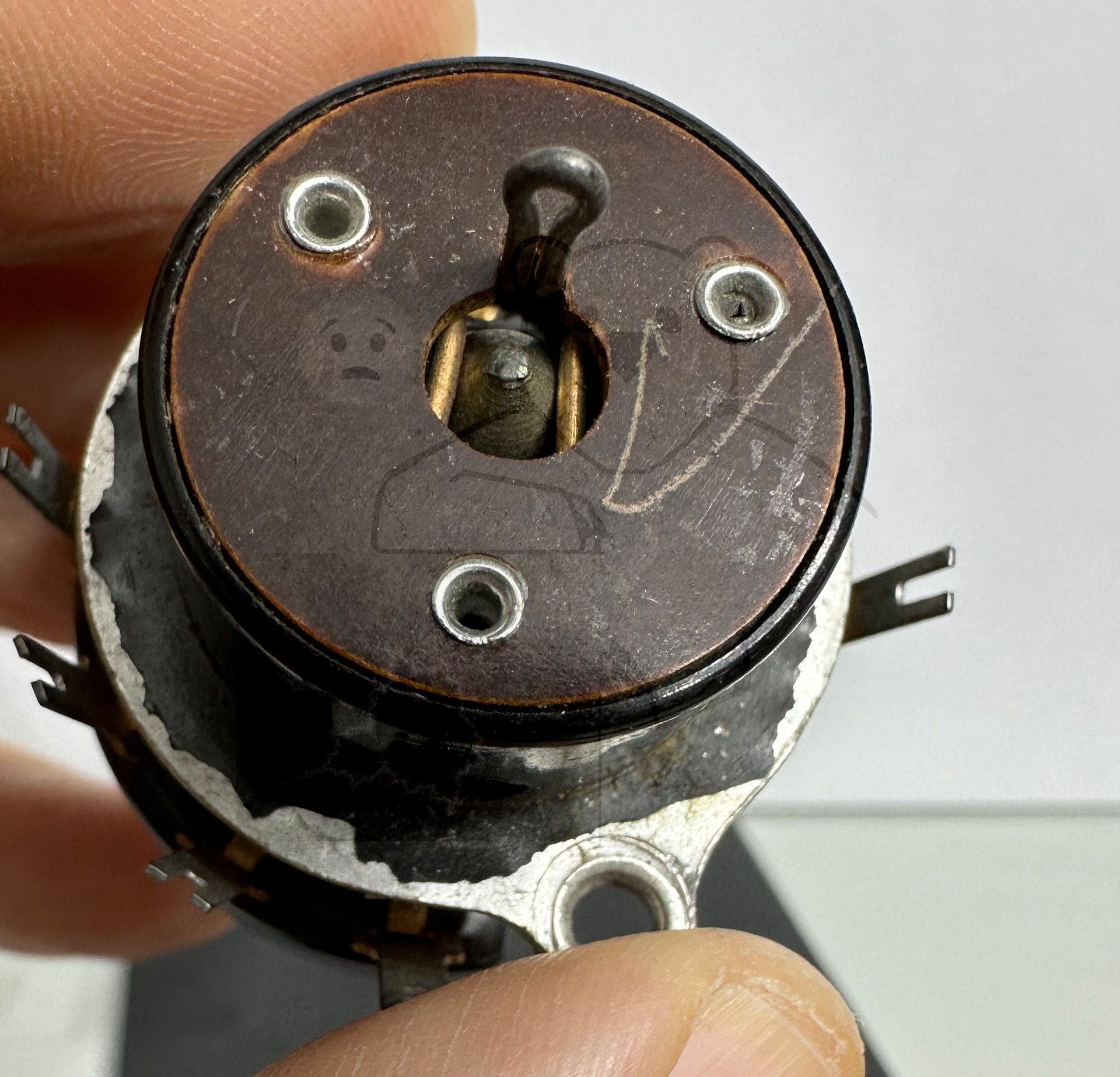

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 17:25:41

🔎 Beschreibung der Systeme für die Röhre: RL2,4P2

	System 1
Kathode	f
Gitter 1	Kappe
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

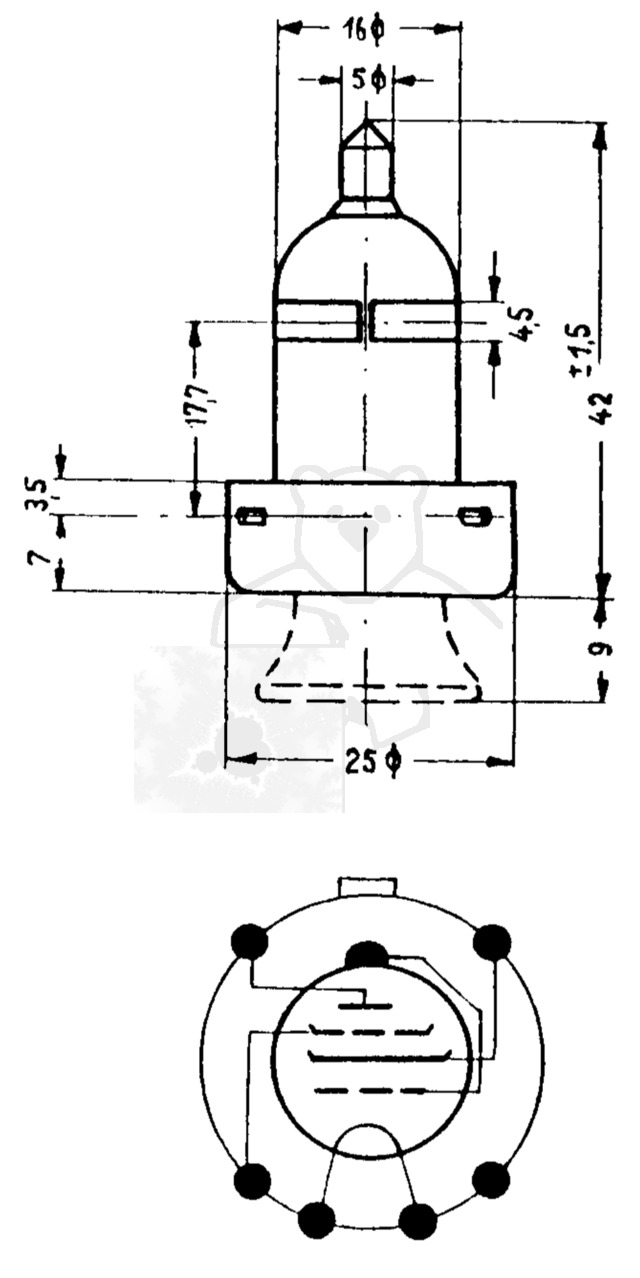

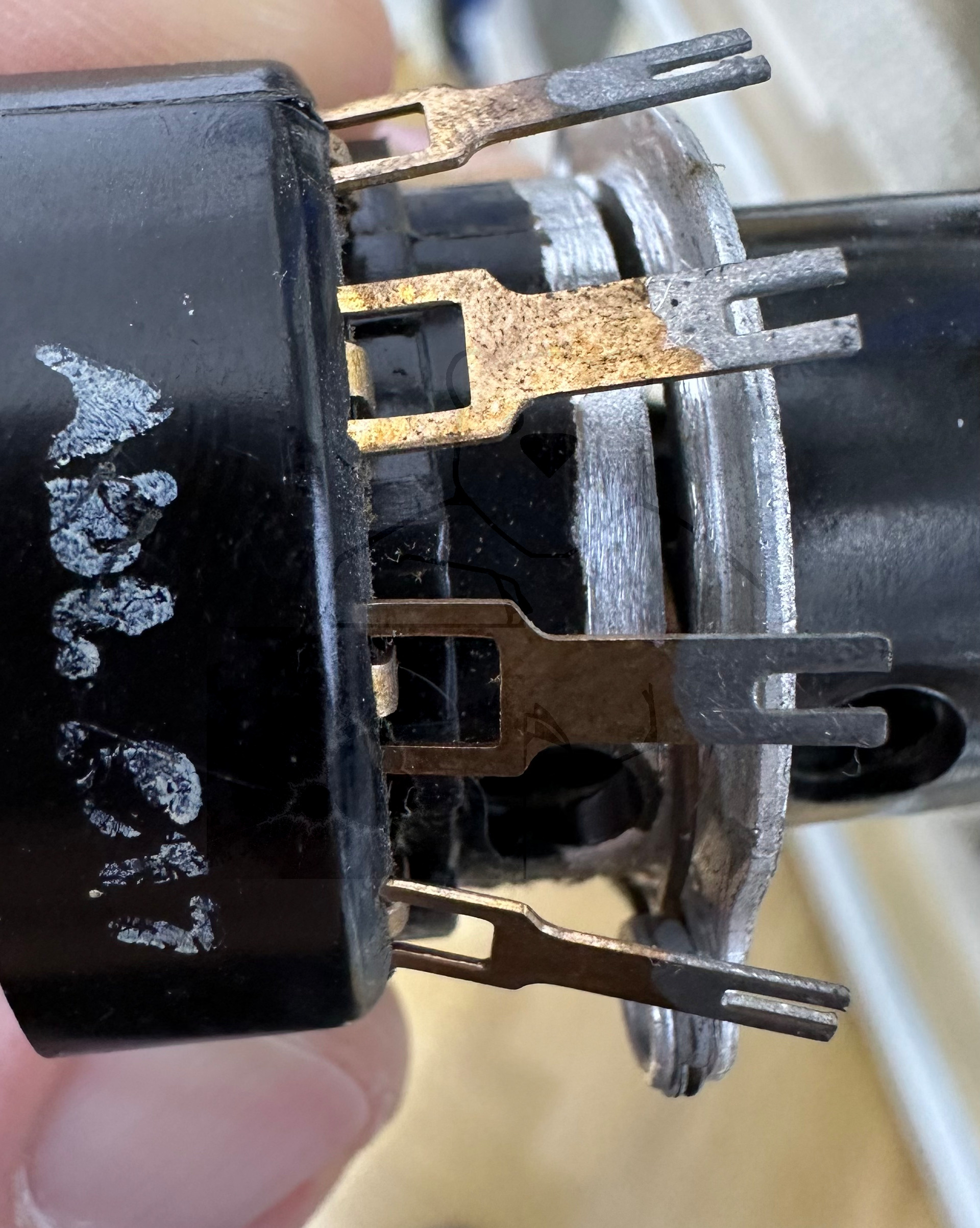

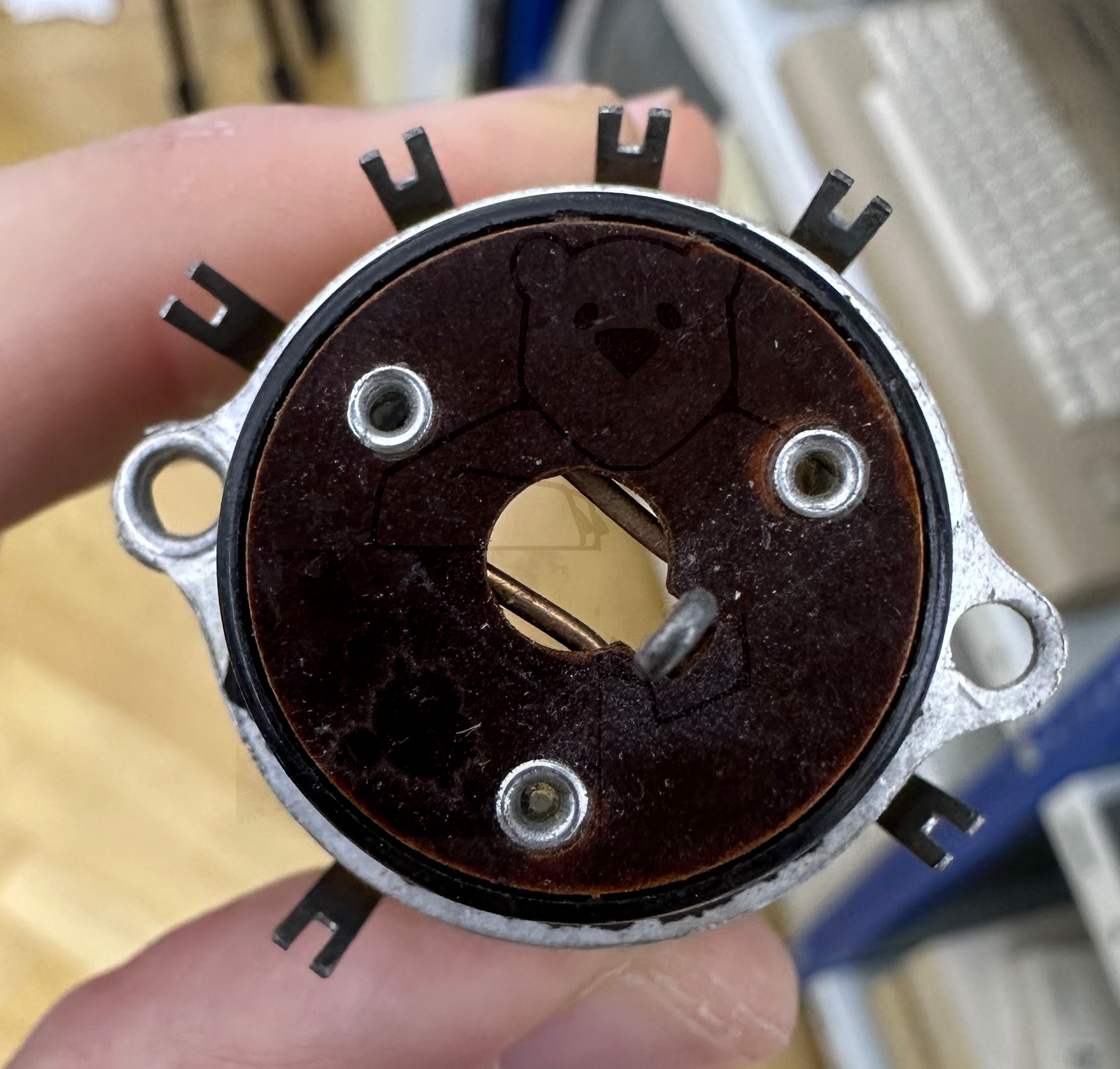

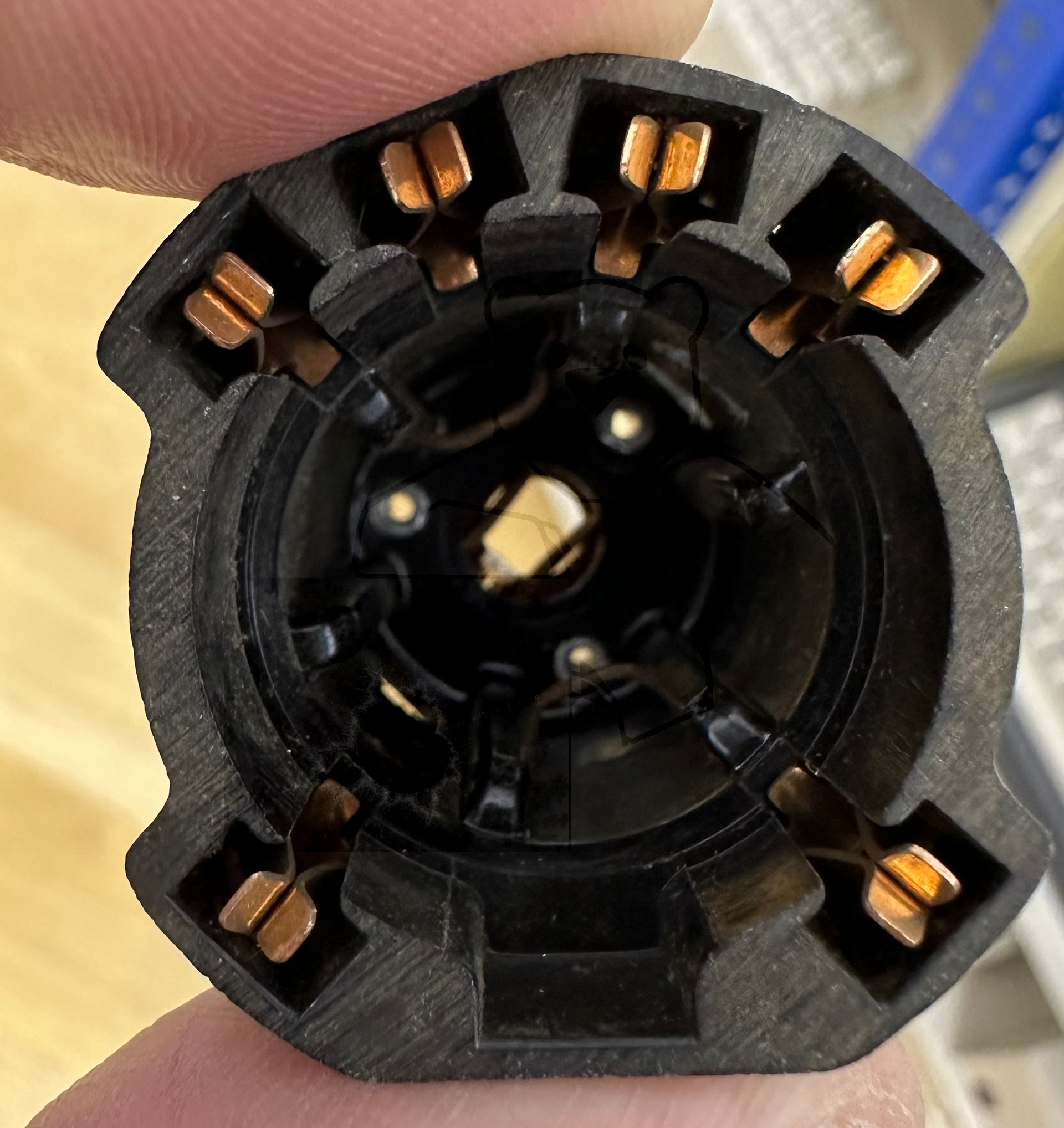

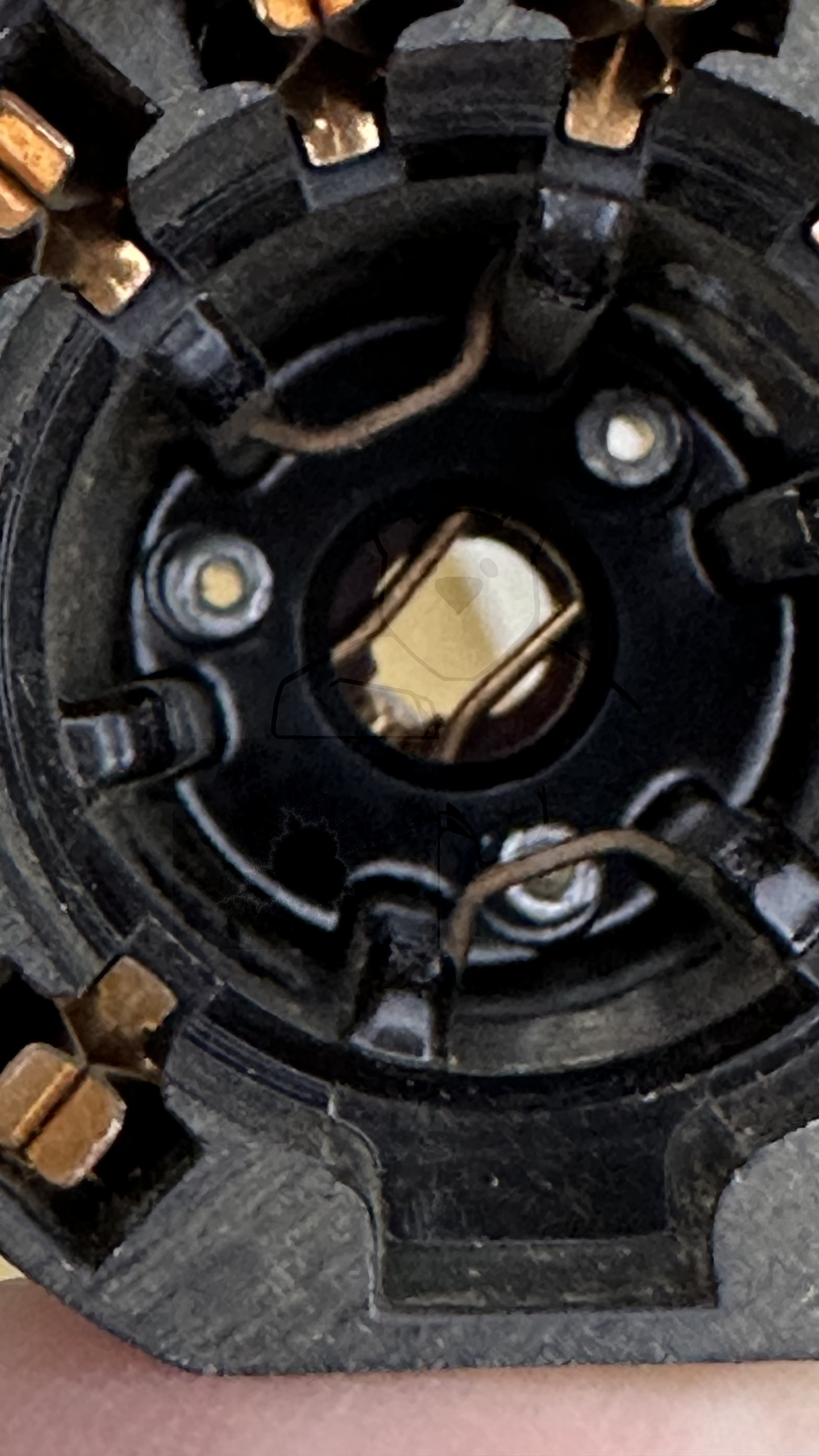

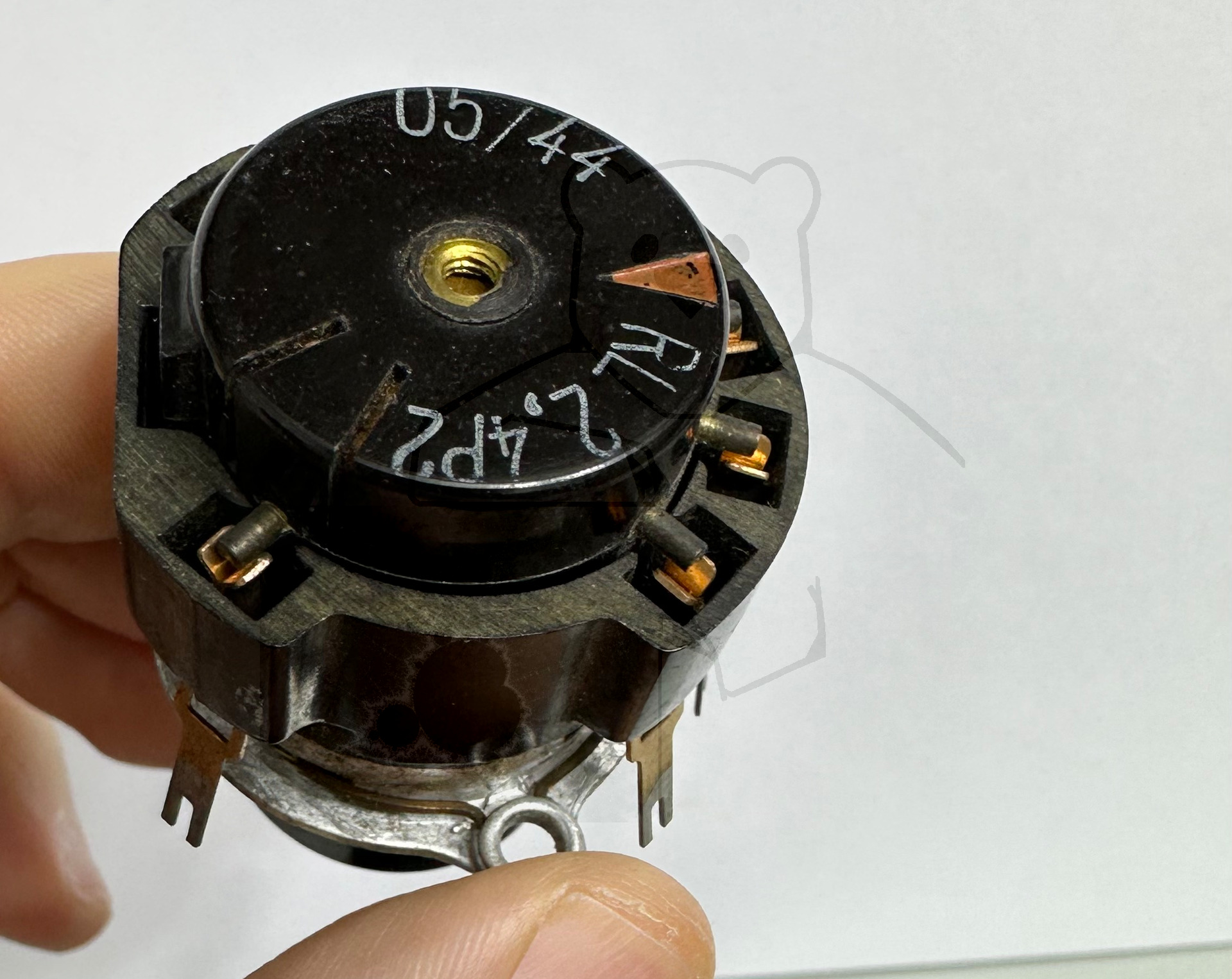

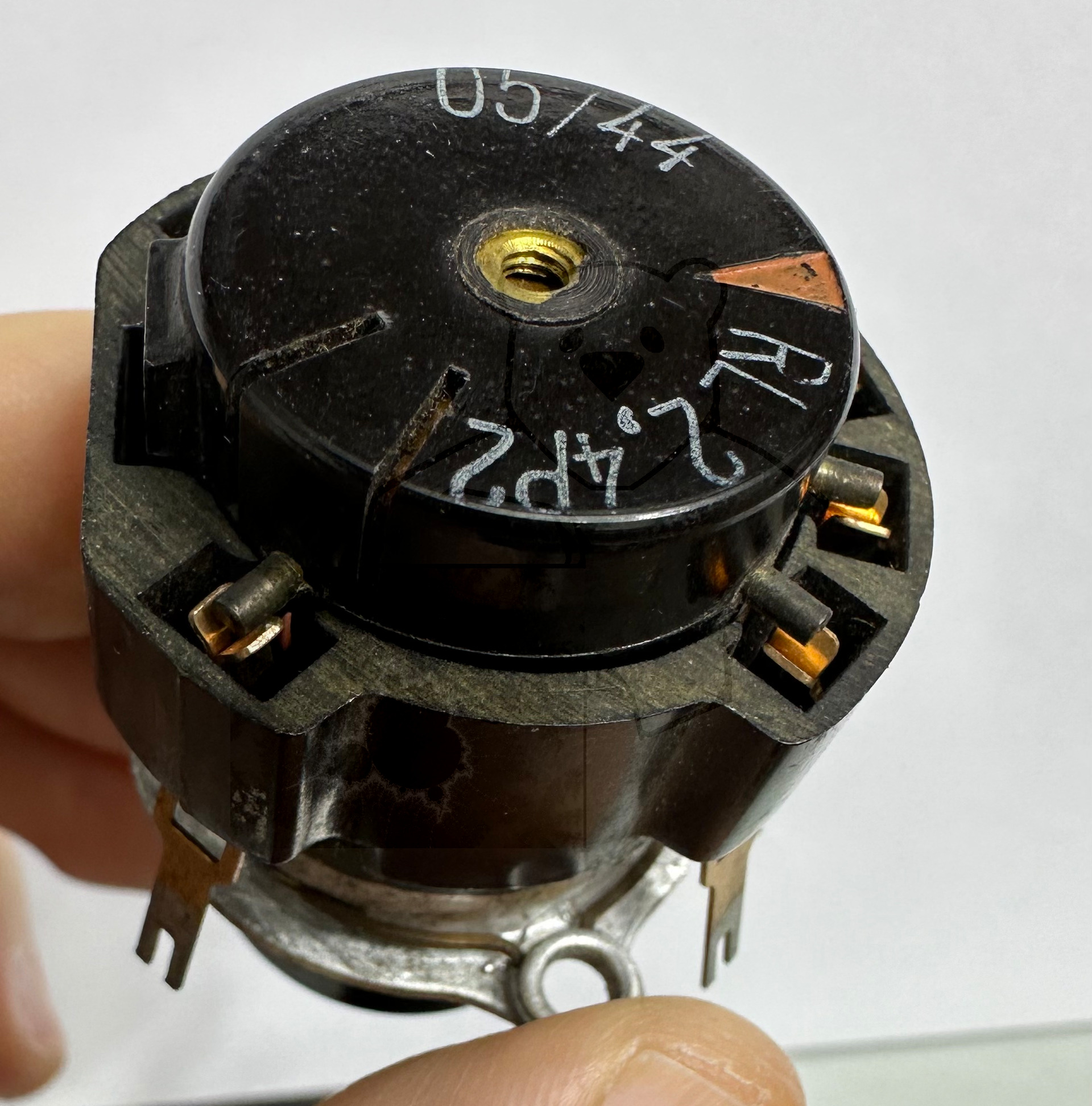

🔎 Sockelschaltung der RL2,4P2

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: RL2,4P2
Datenblatt RL2,4P2 Lorenz [www.tubedata.info].pdf (244 kB)
