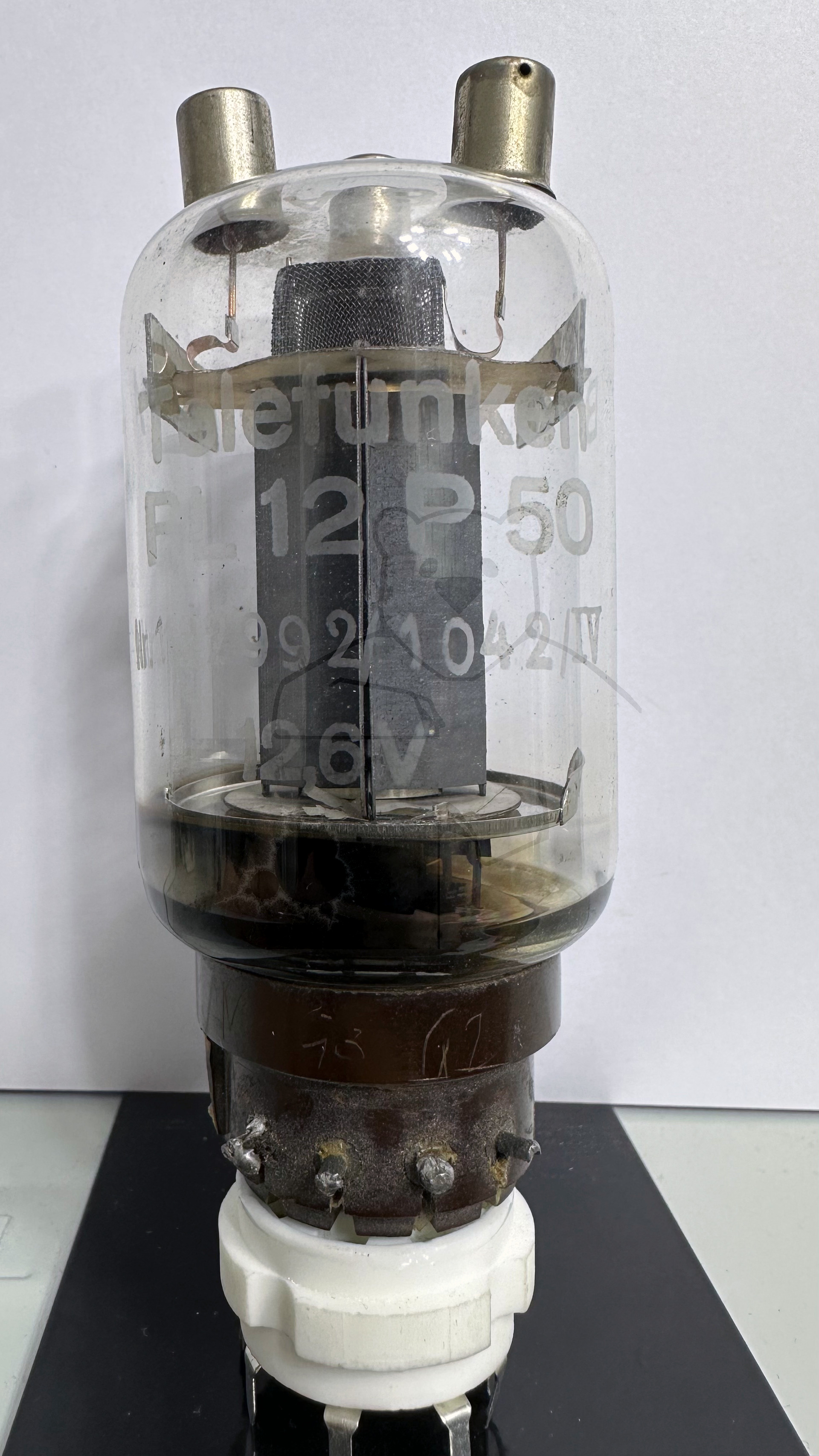

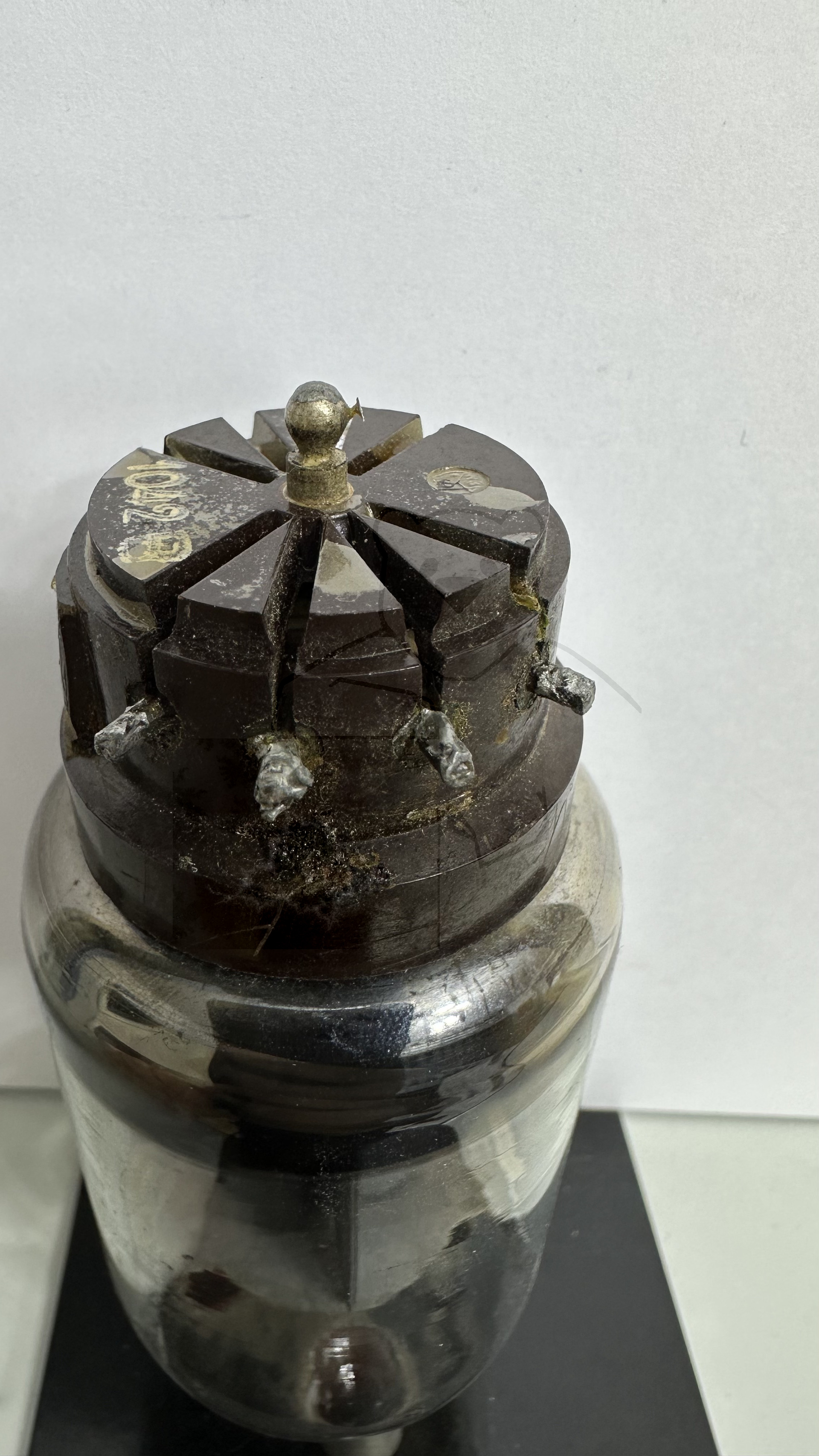

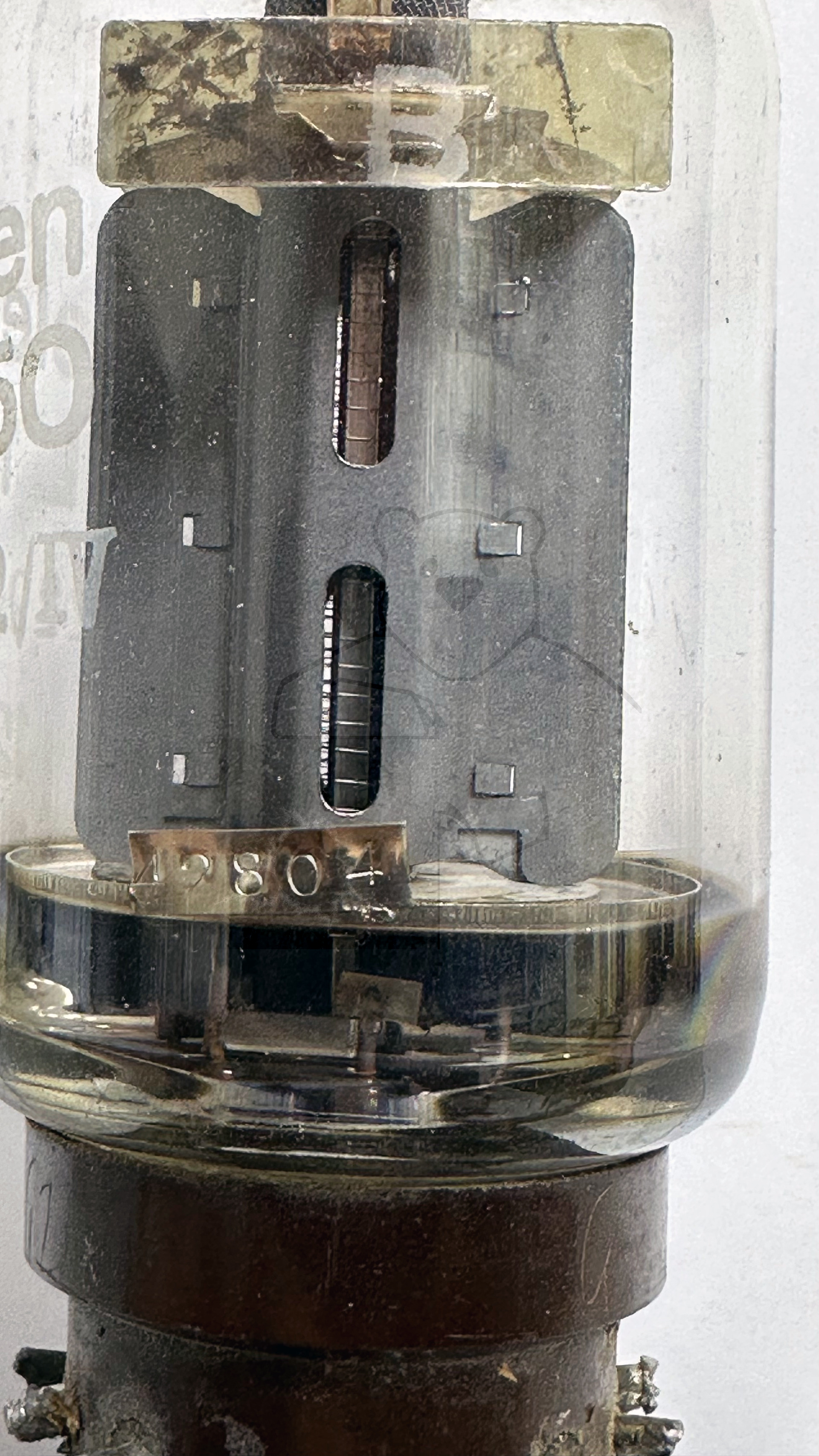

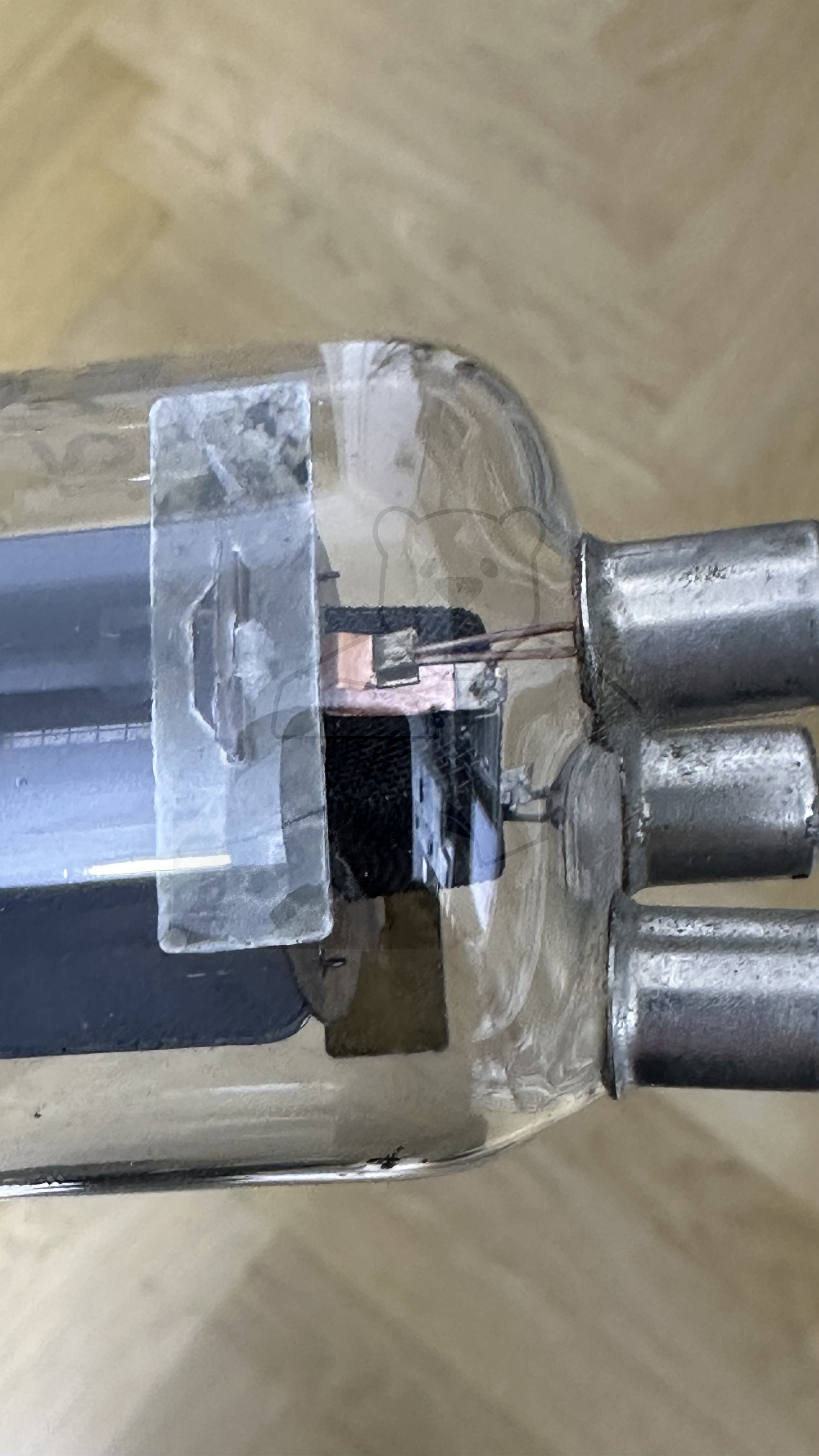

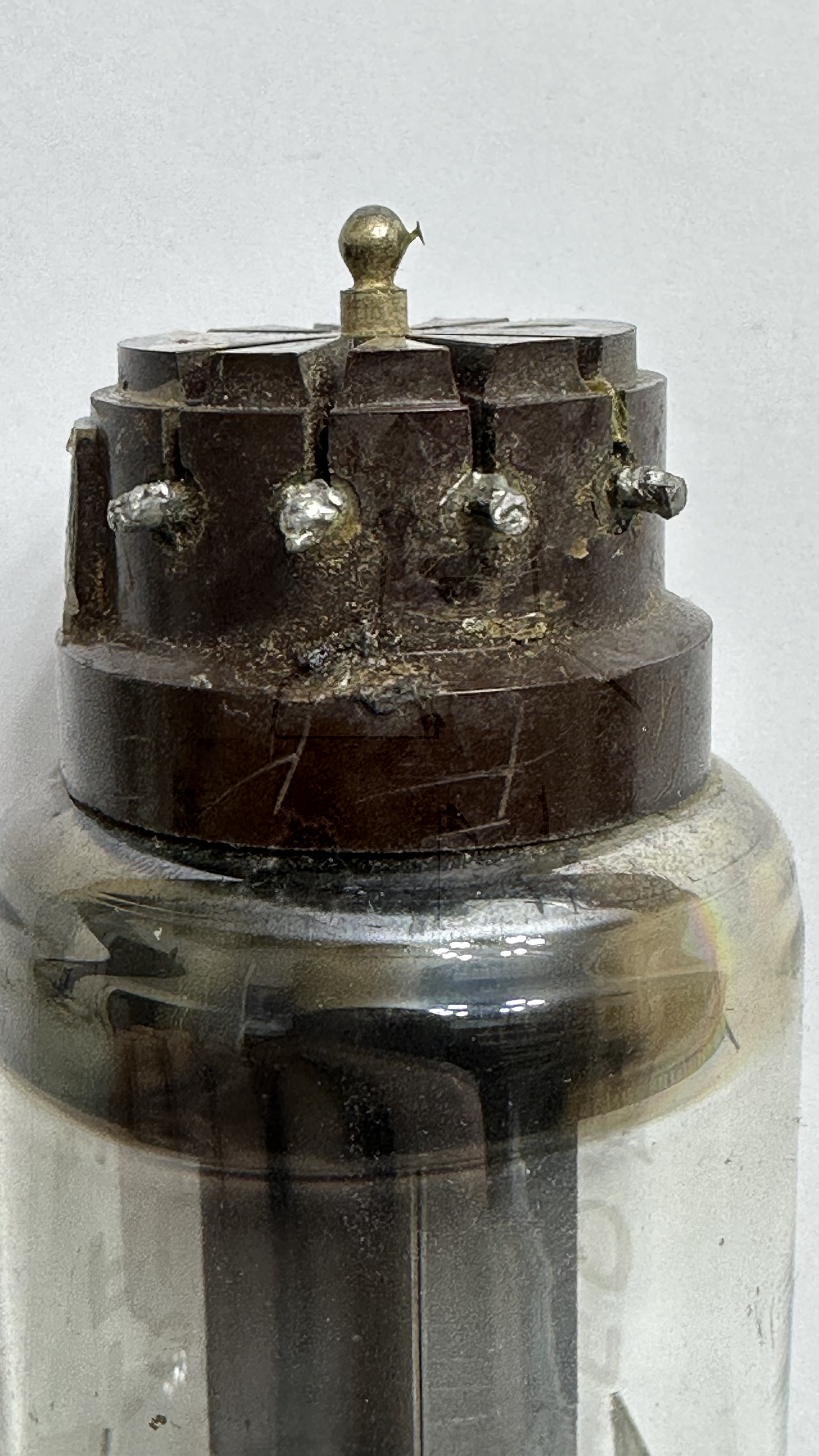

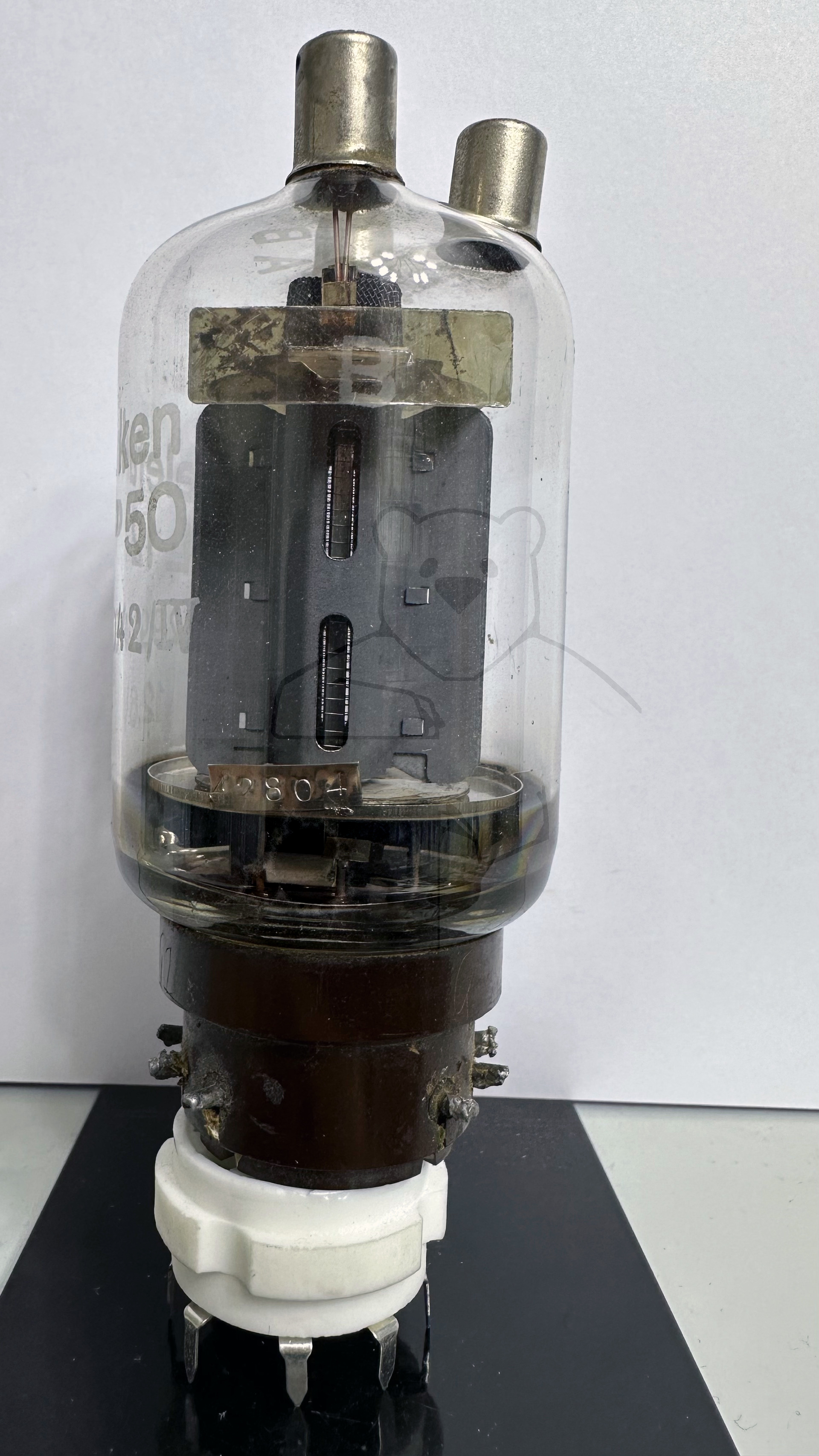

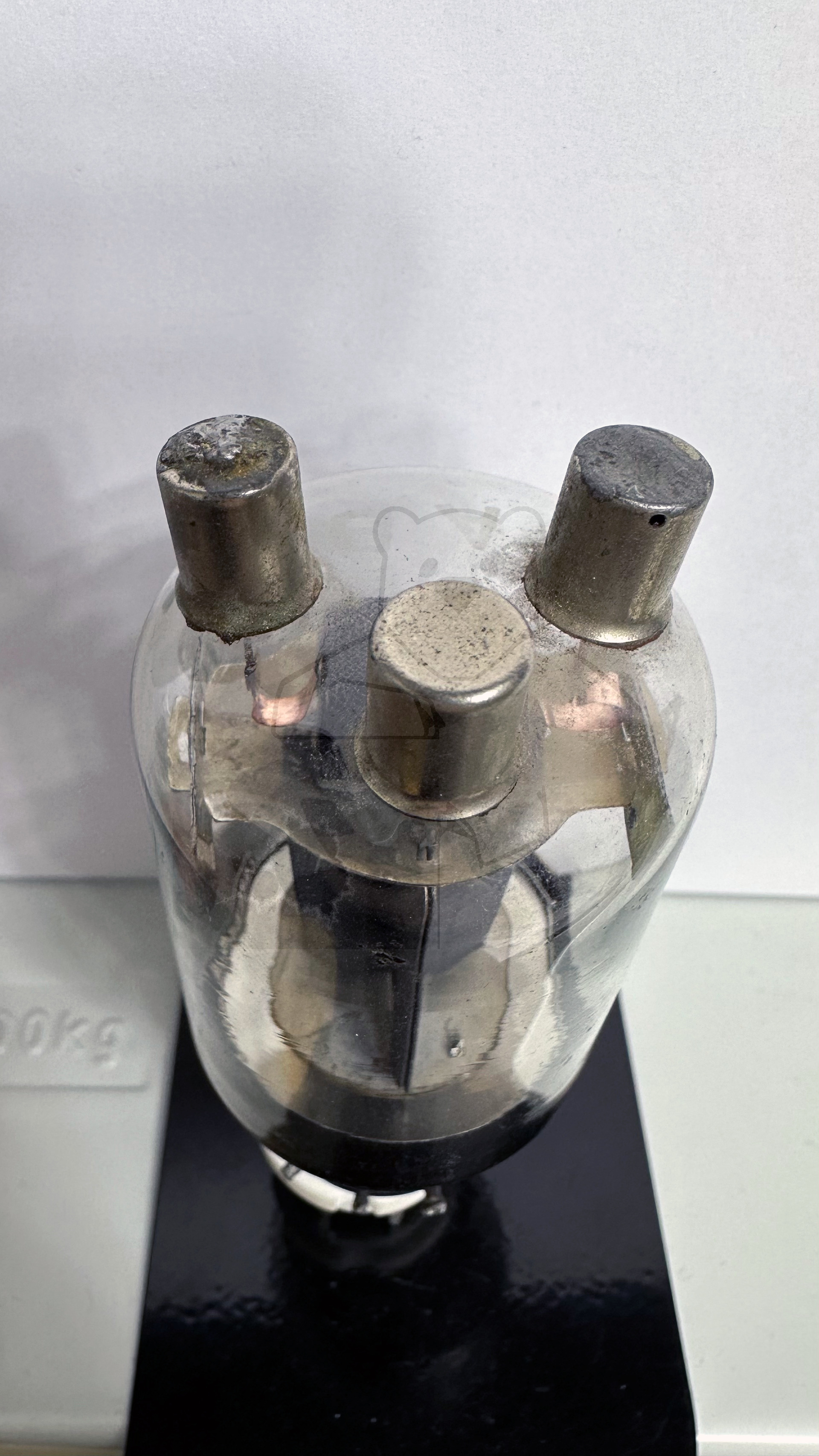

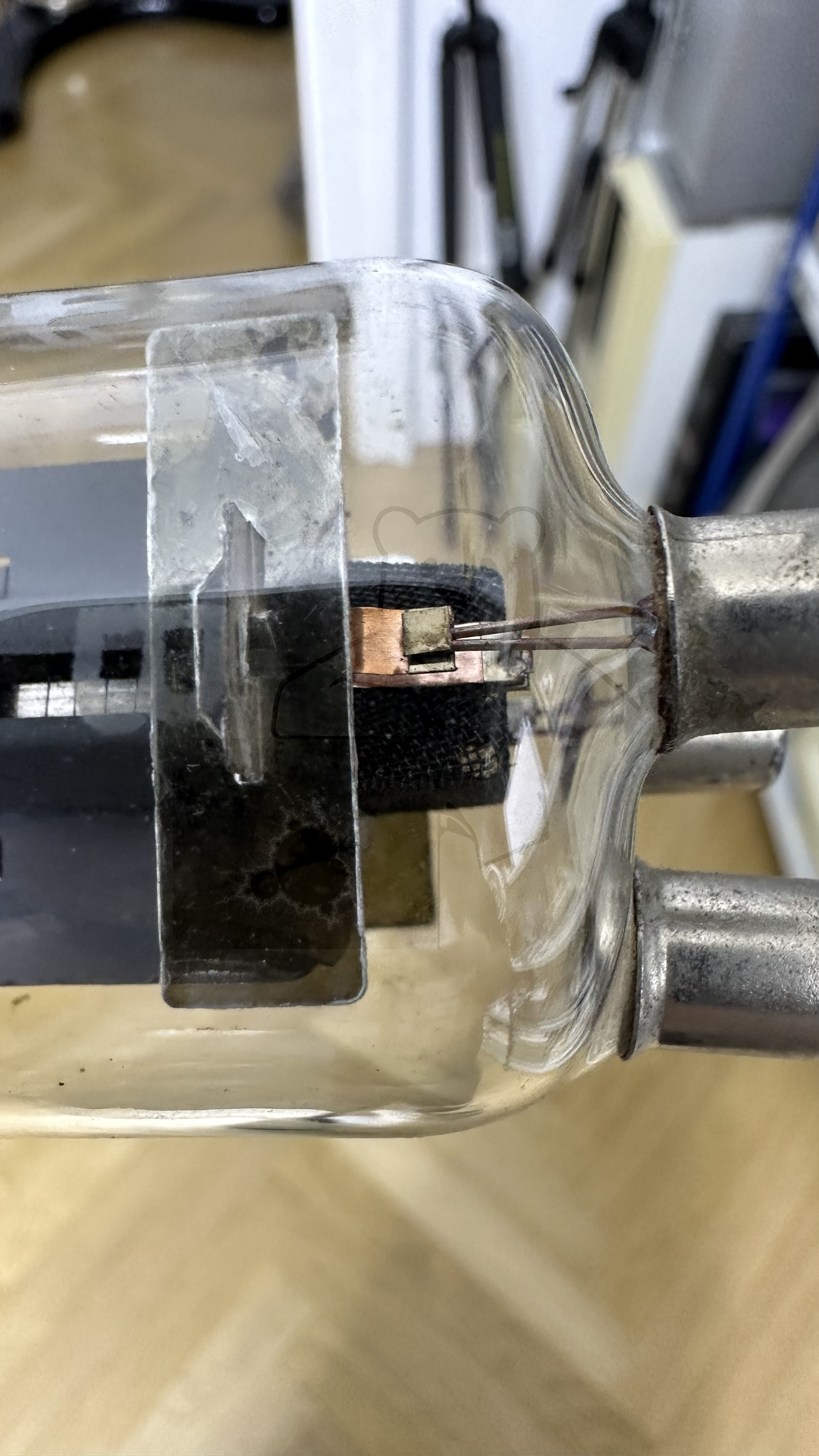

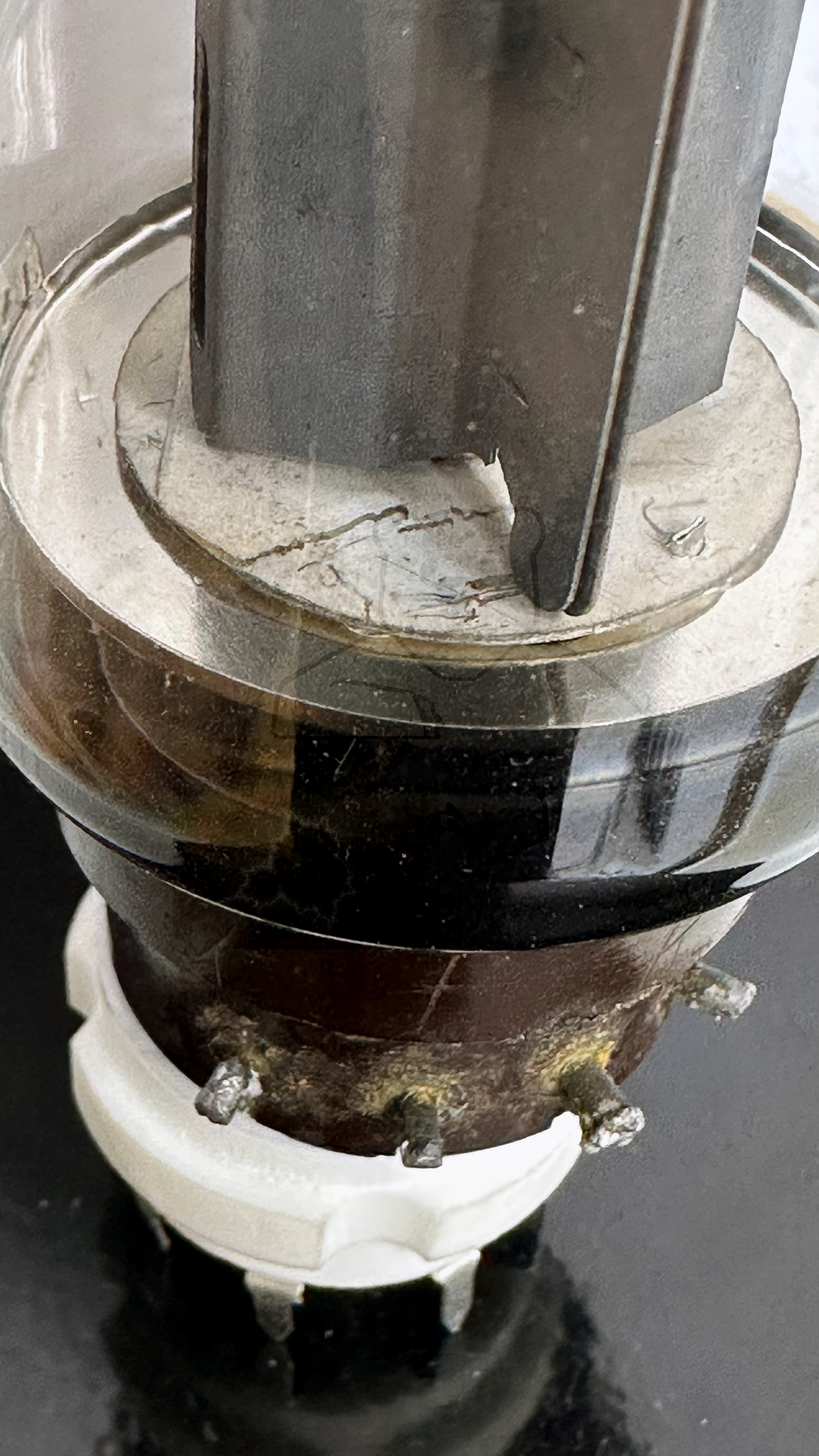

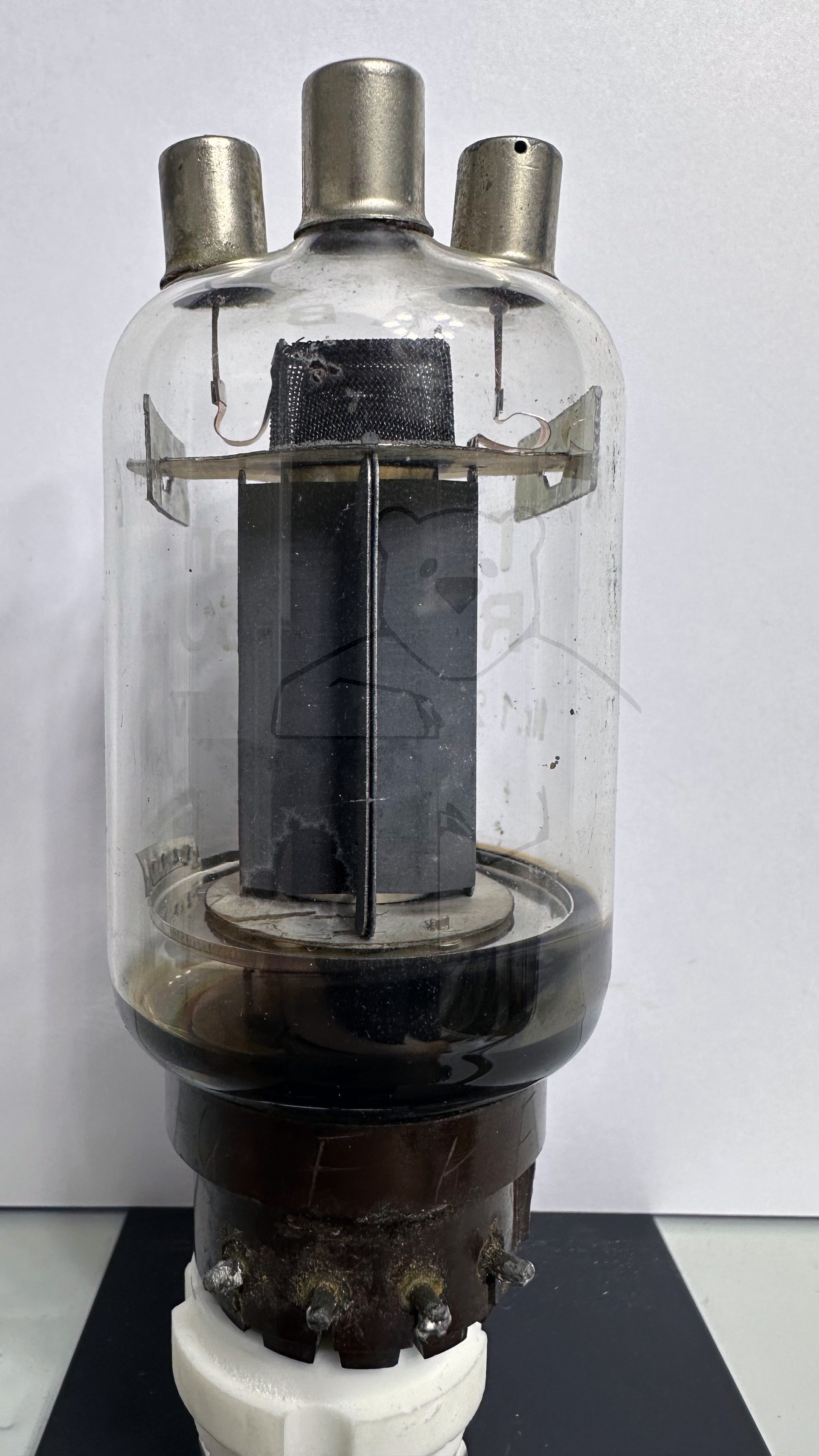

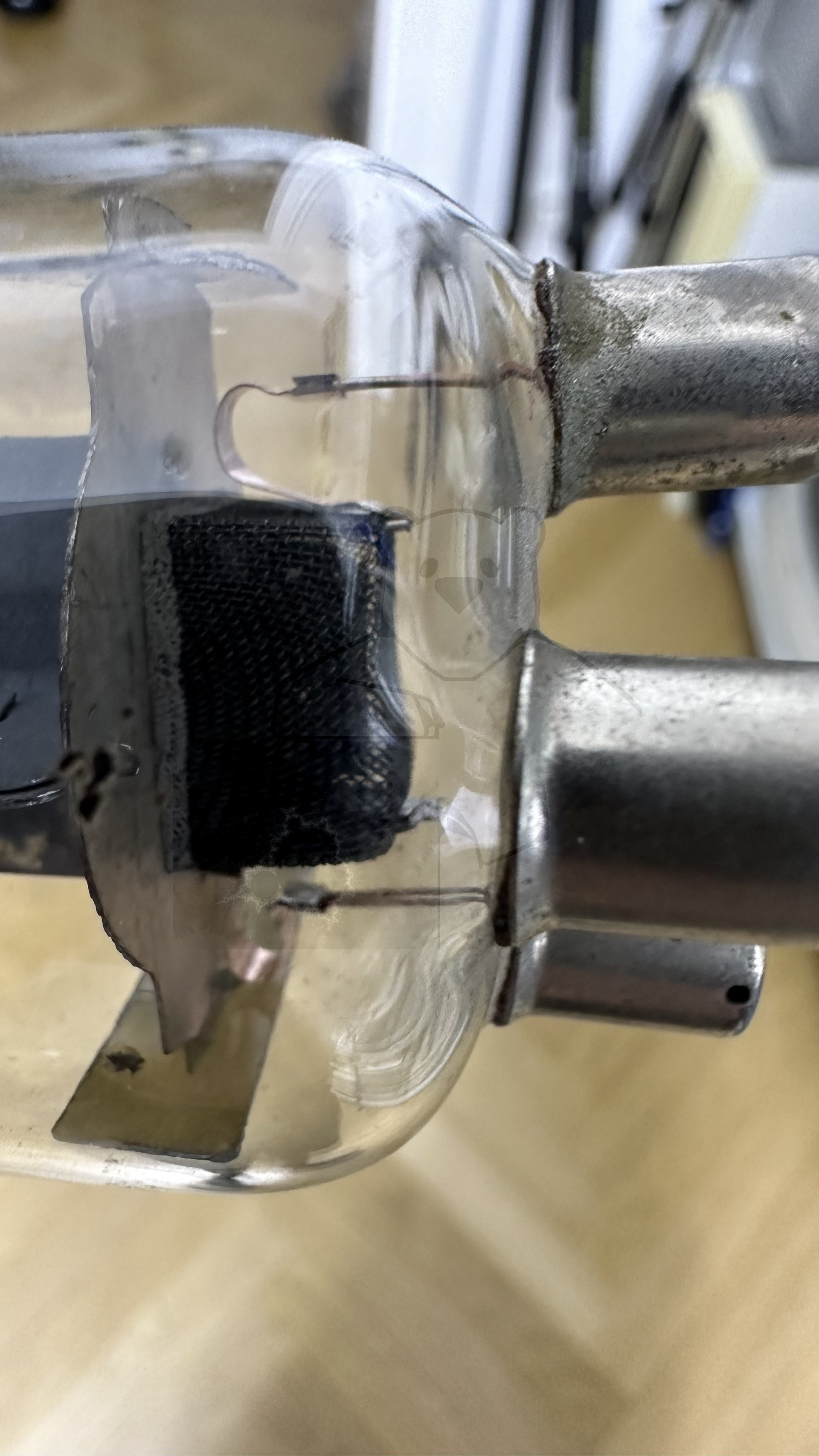

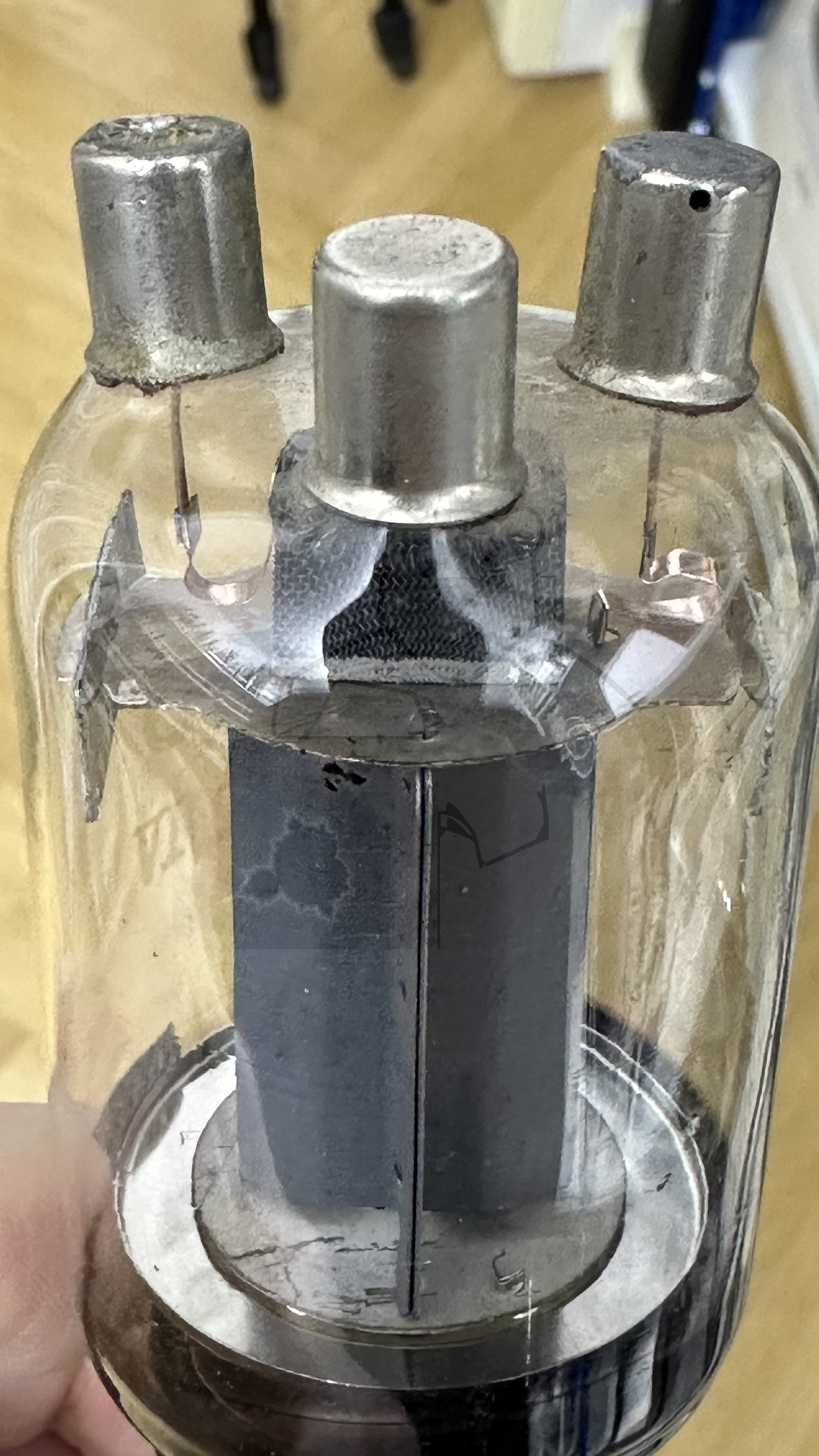

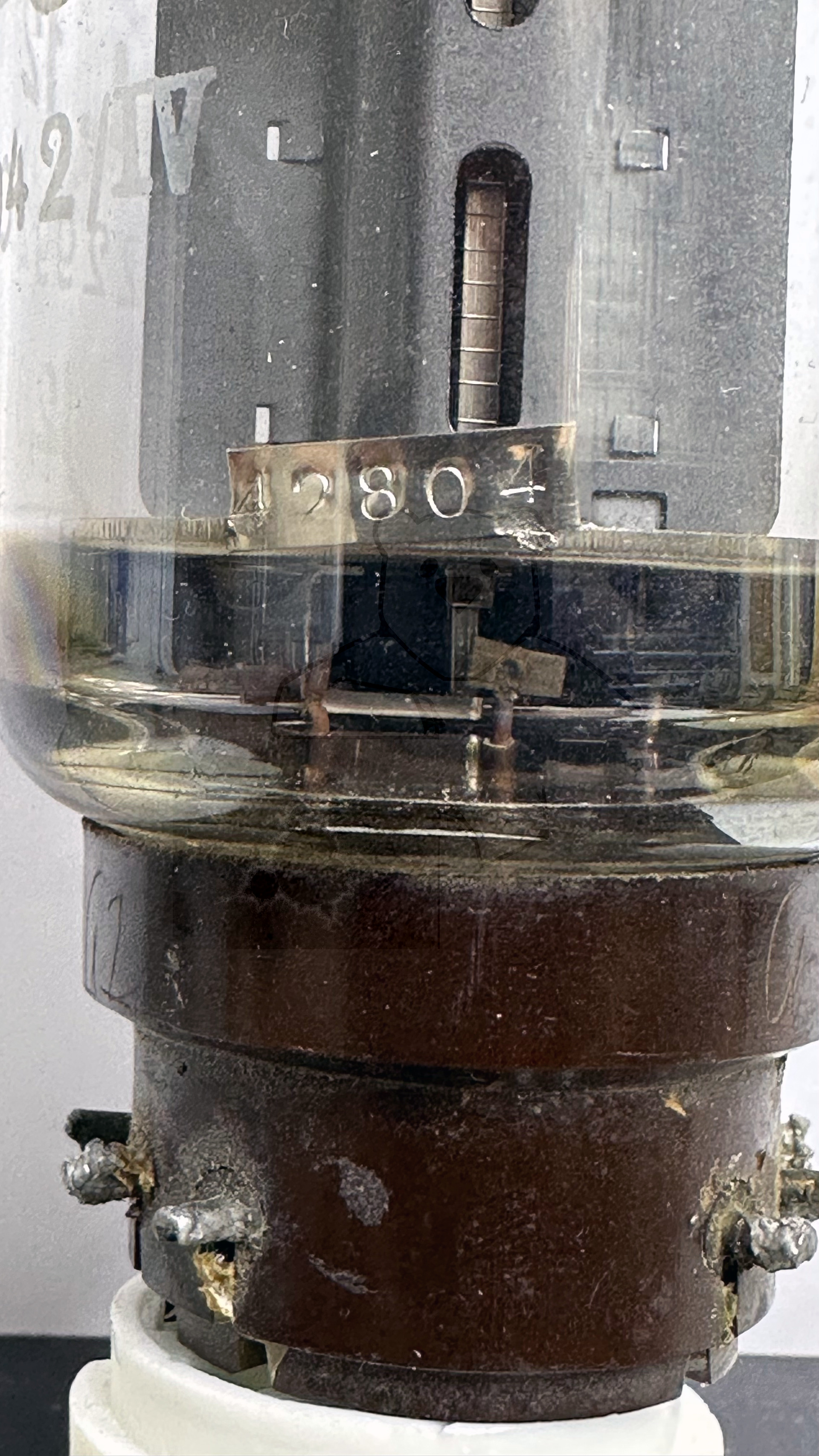

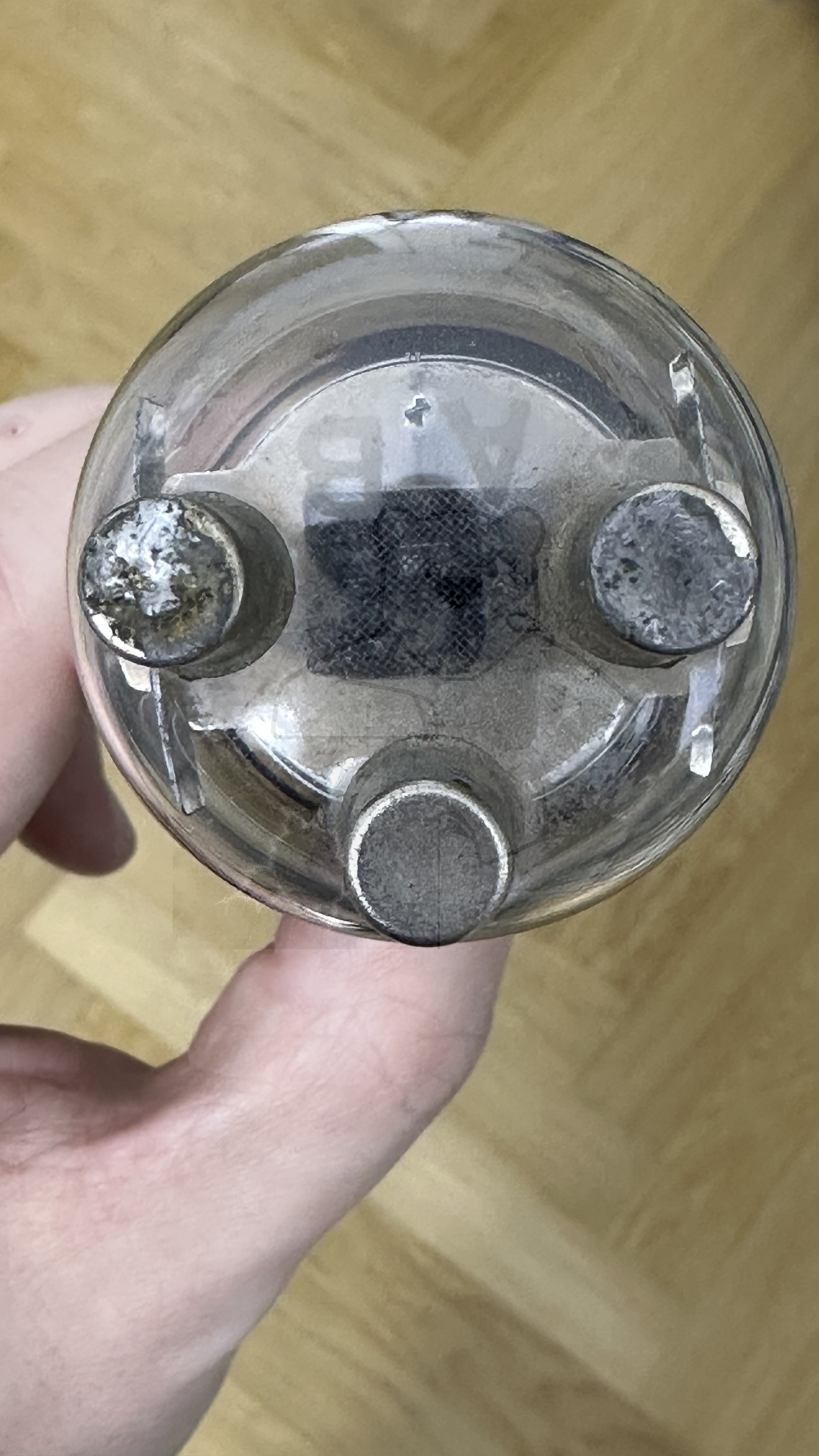

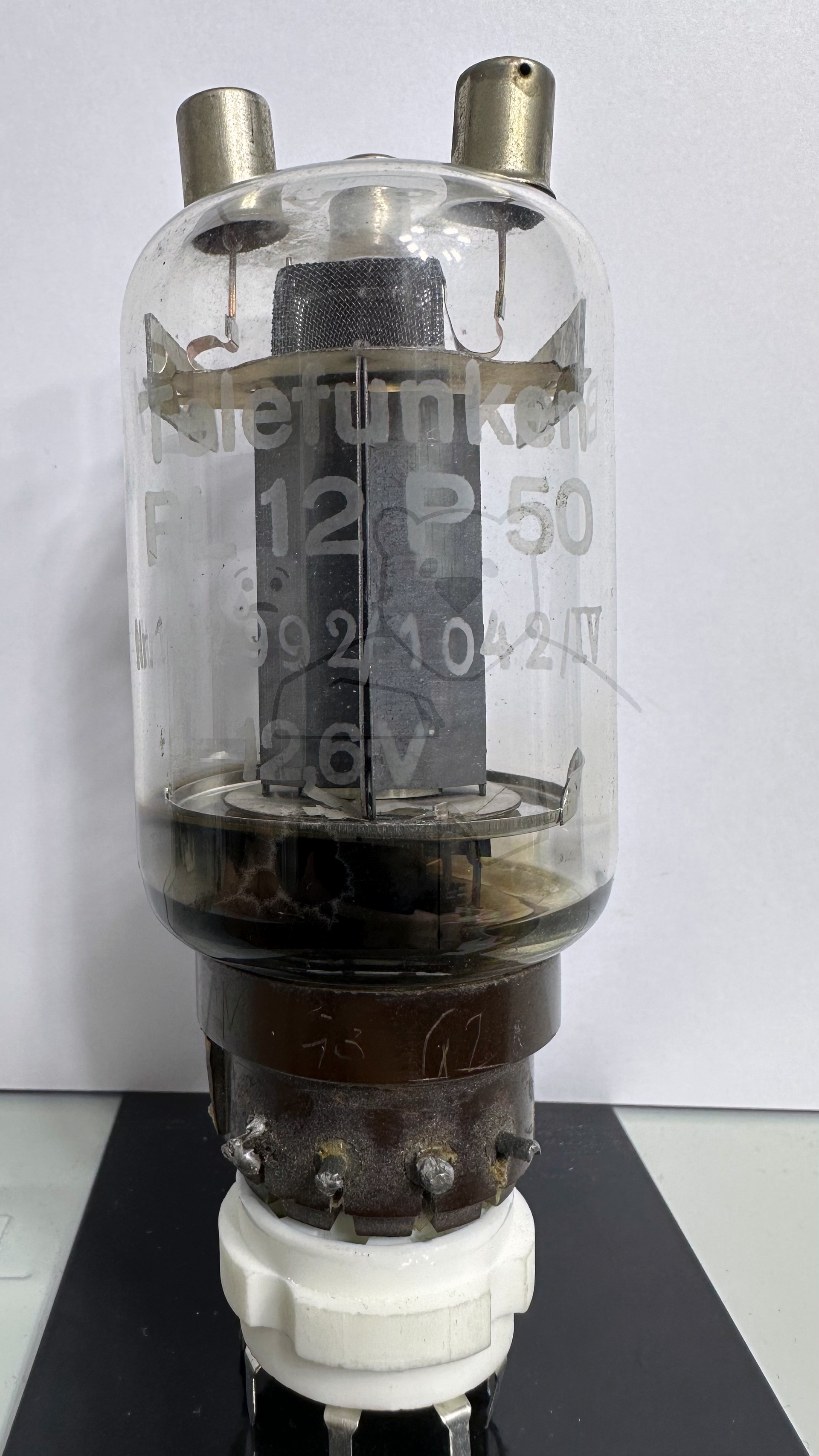

Daten und Bilder der Röhre: RL12P50

🔎 Beschreibung der Röhre: RL12P50

Name	RL12P50
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,65
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 17:18:12

🔎 Beschreibung der Systeme für die Röhre: RL12P50

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

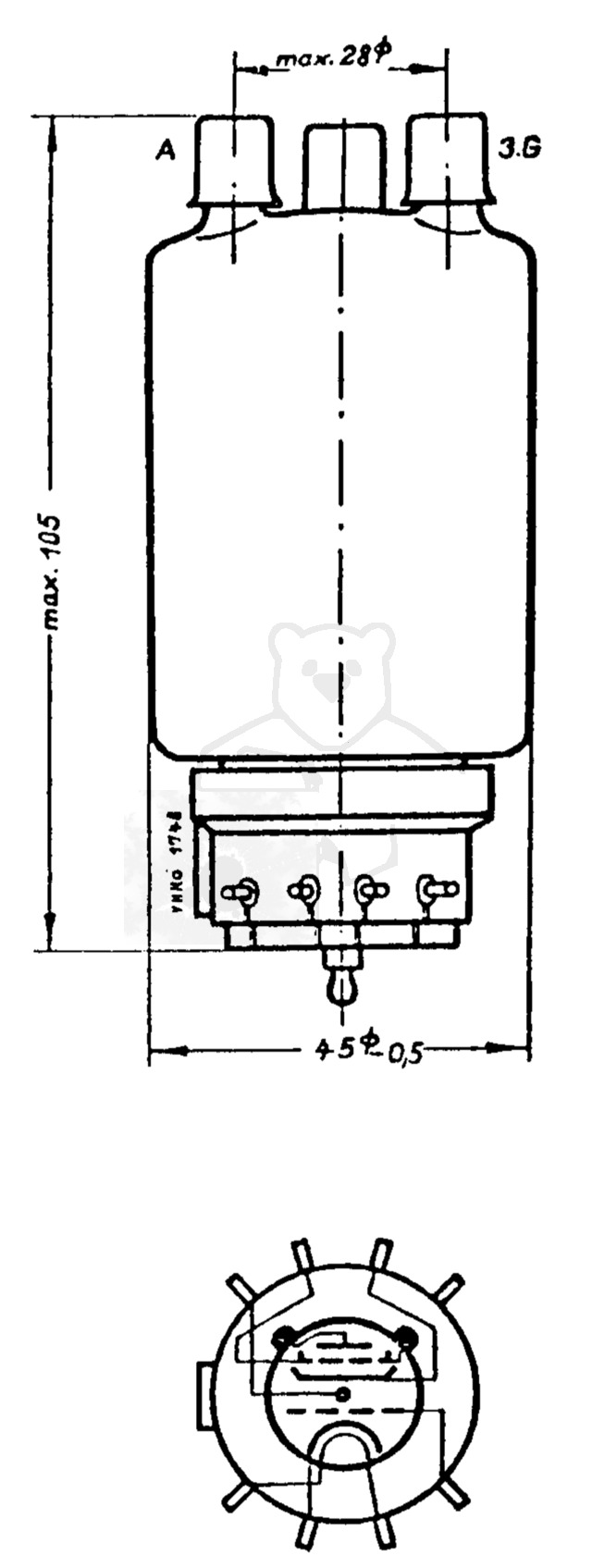

🔎 Sockelschaltung der RL12P50

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu RL12P50

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/XYIyiQDGC6E (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RL12P50
Datenblatt RL12P50 Telefunken [www.tubedata.info].pdf (296 kB)
