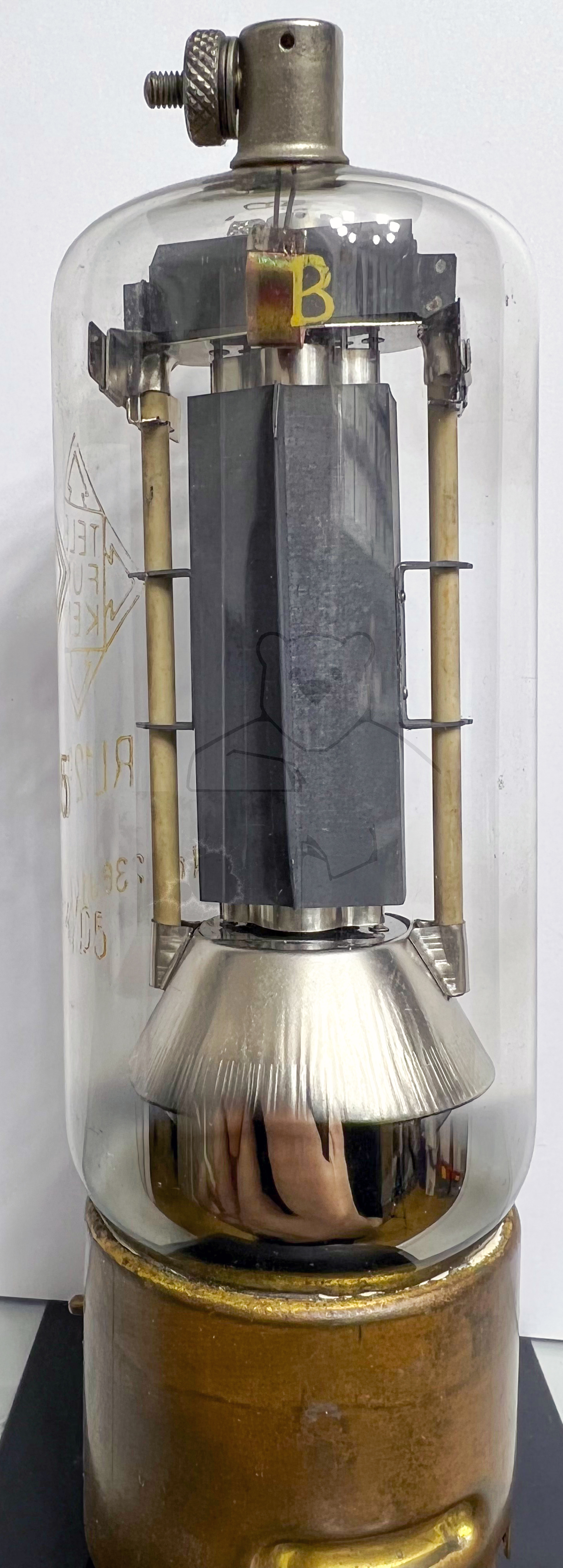

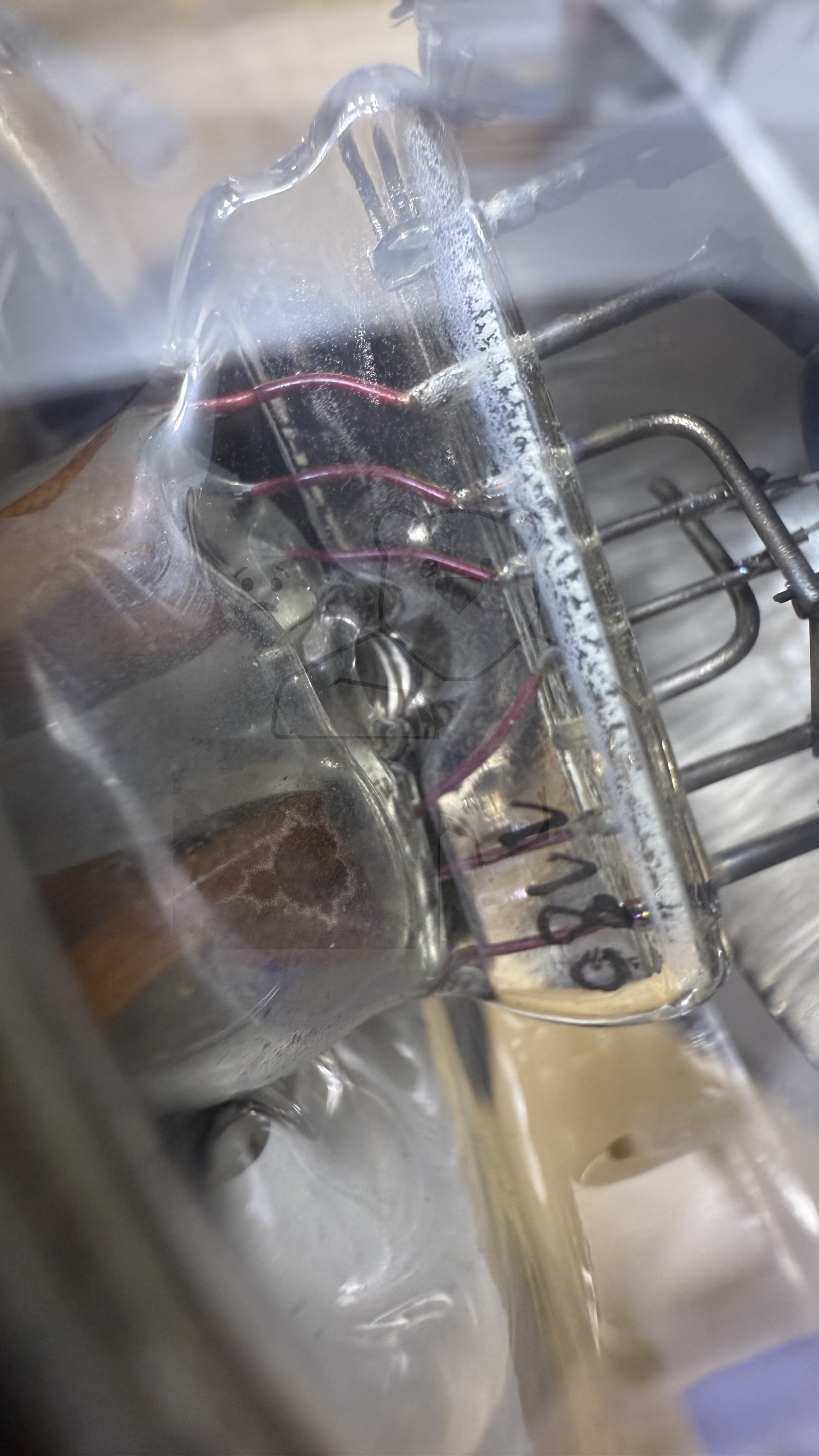

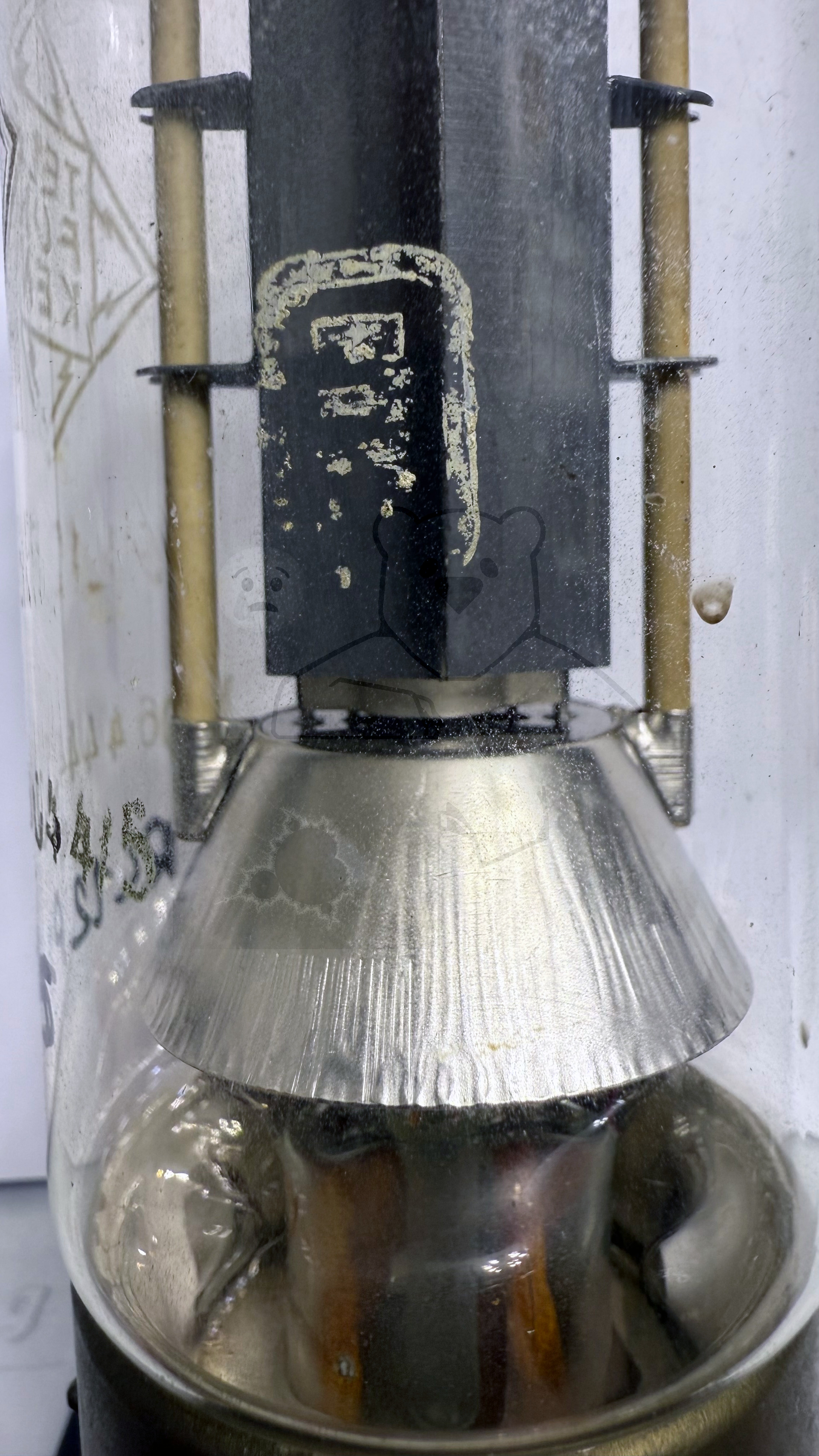

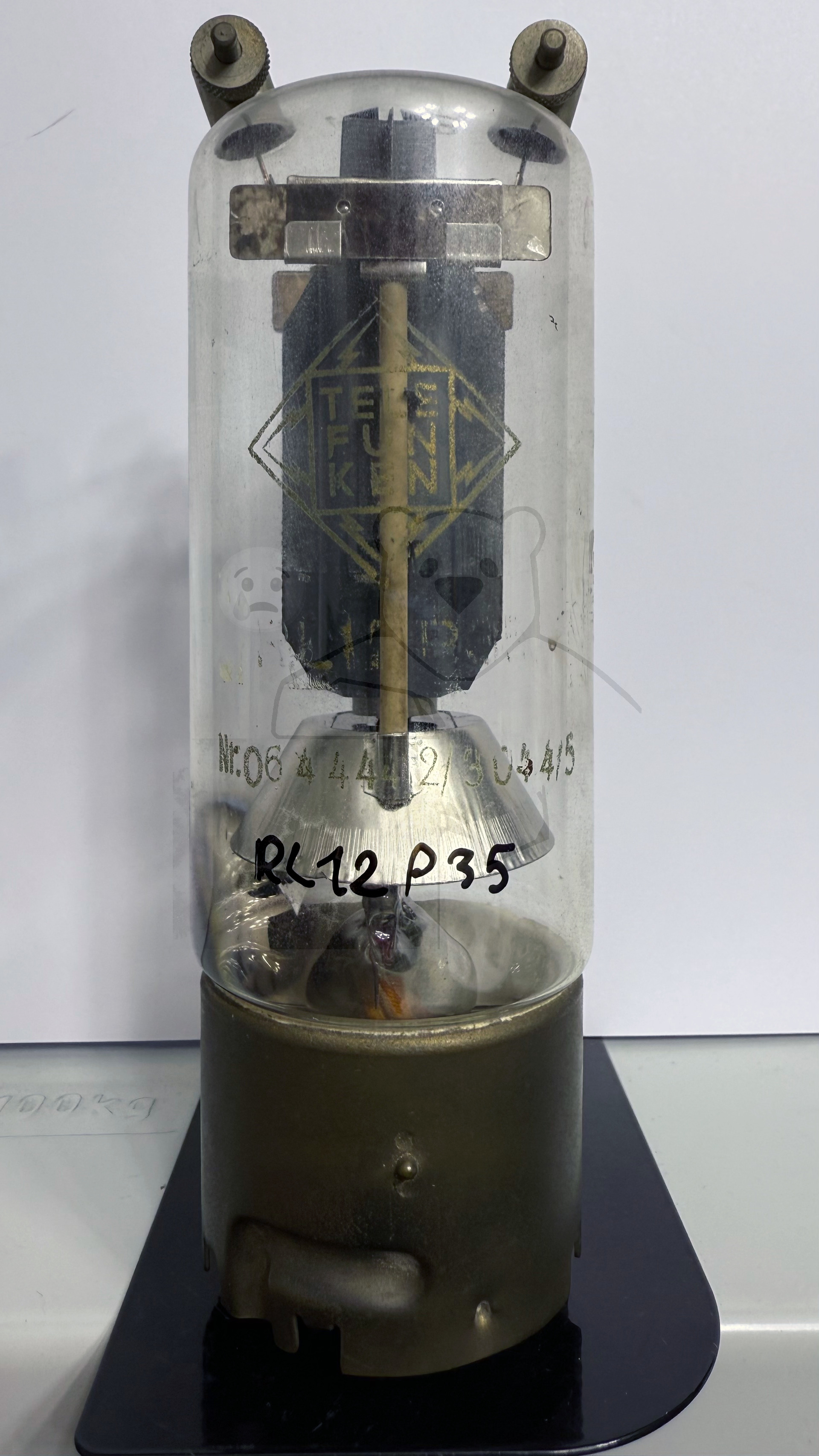

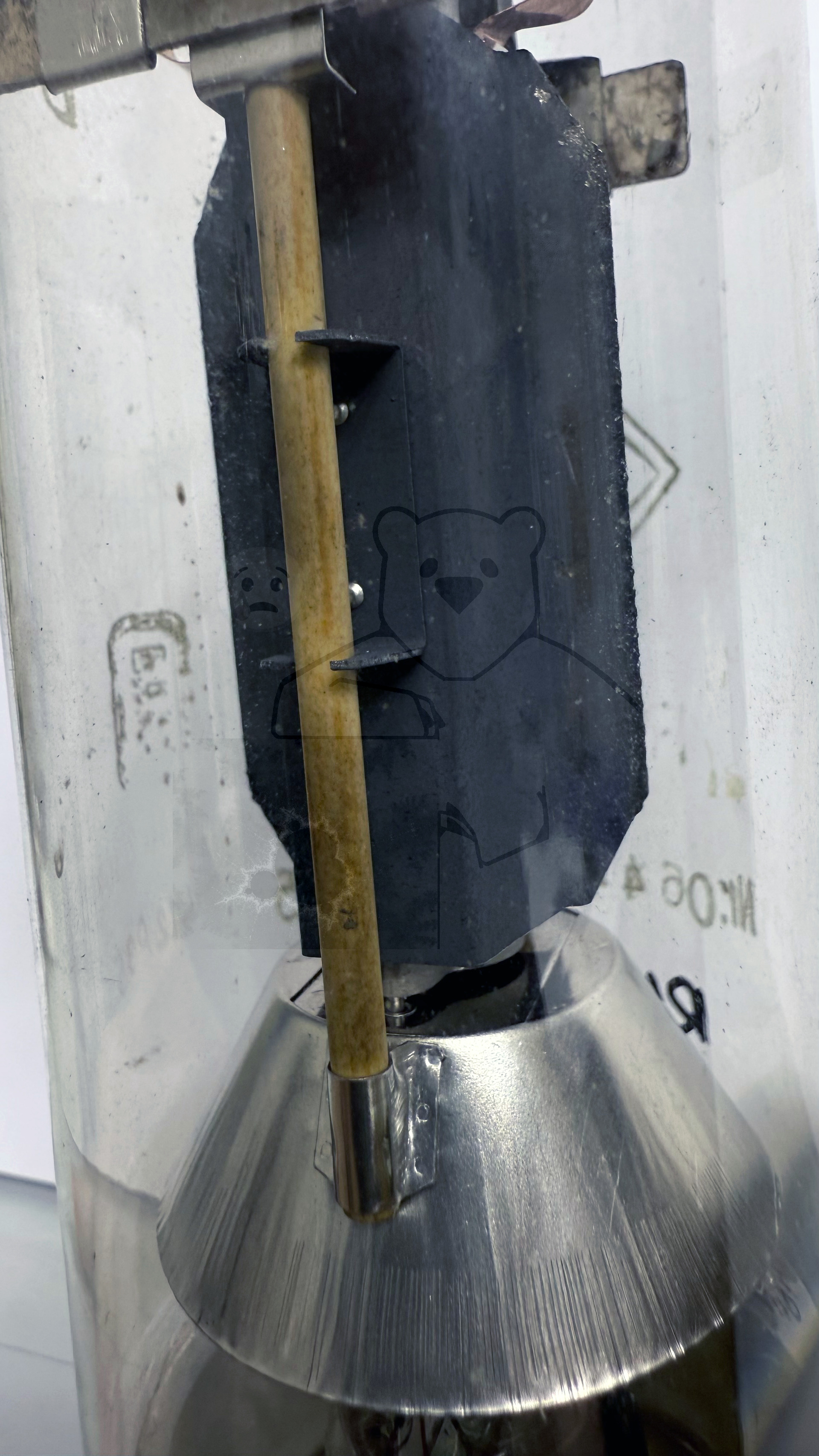

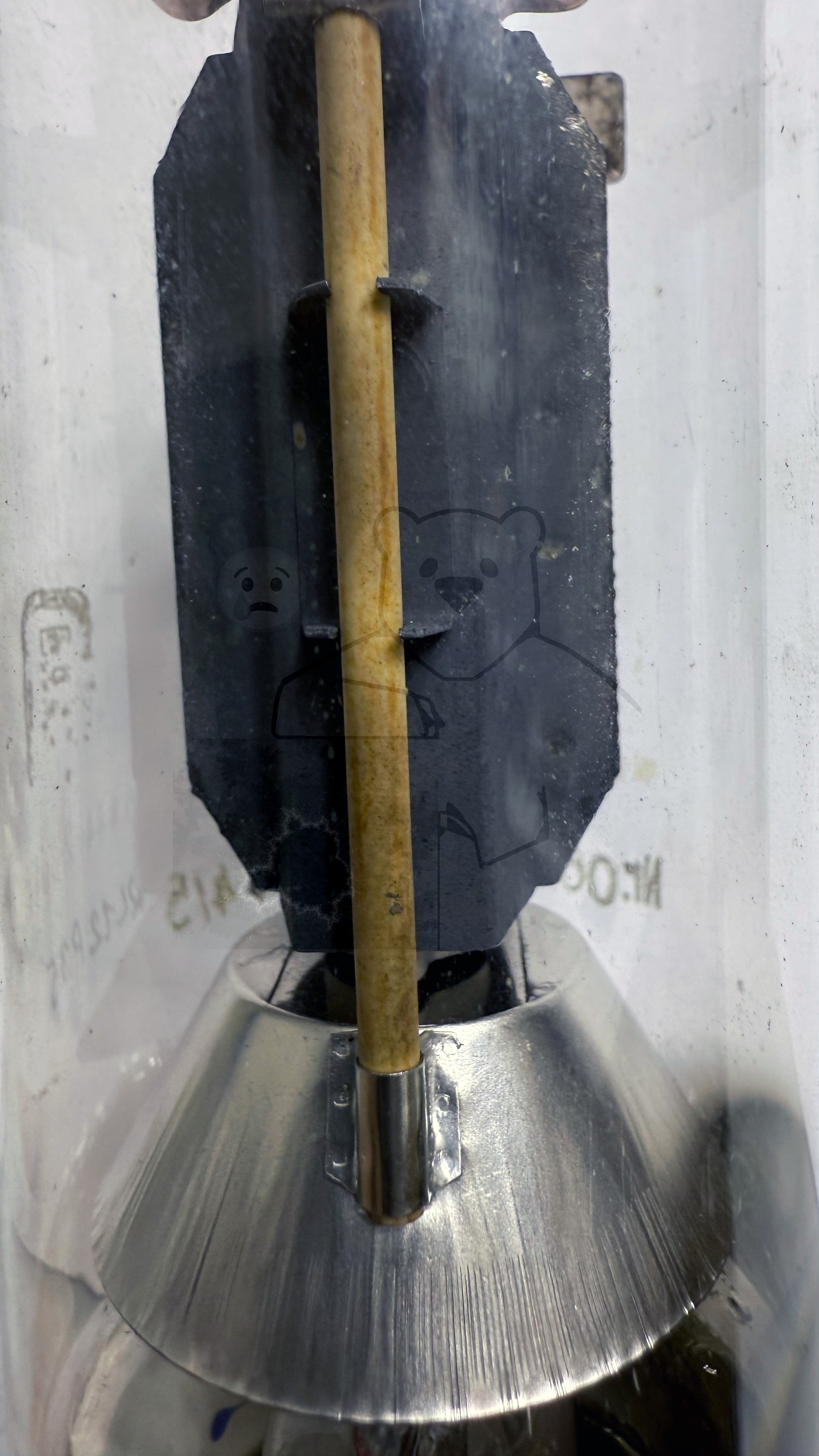

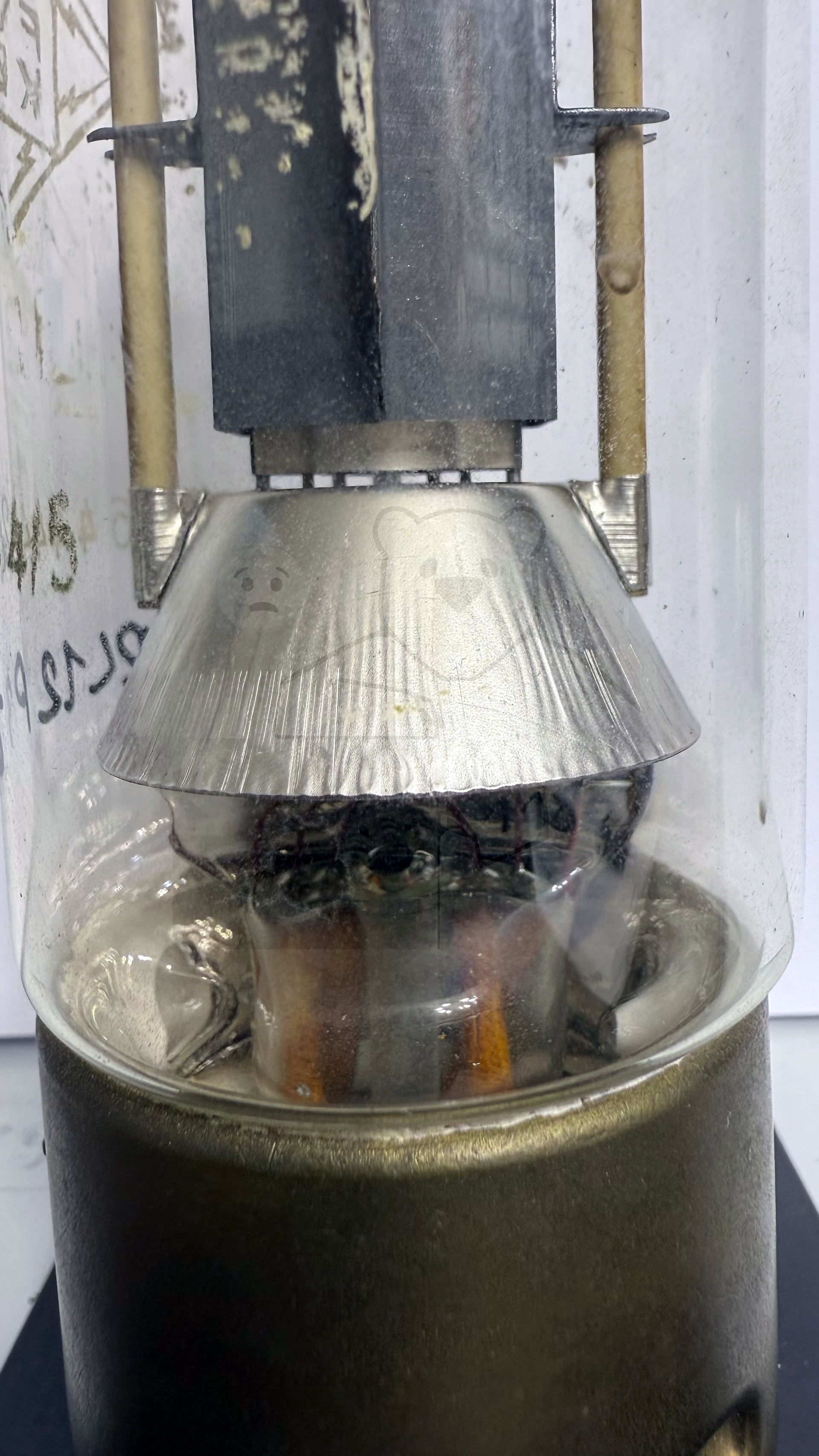

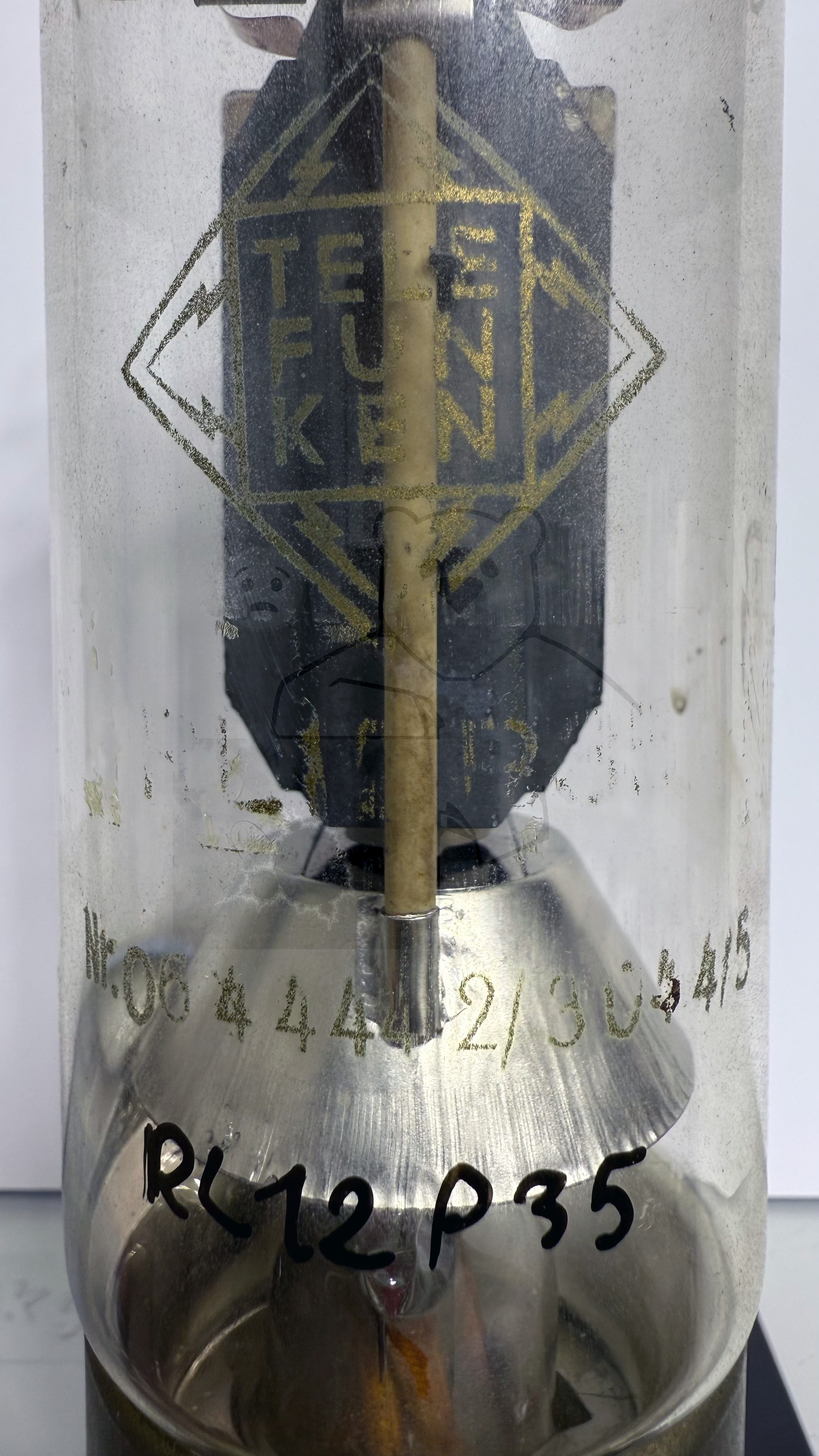

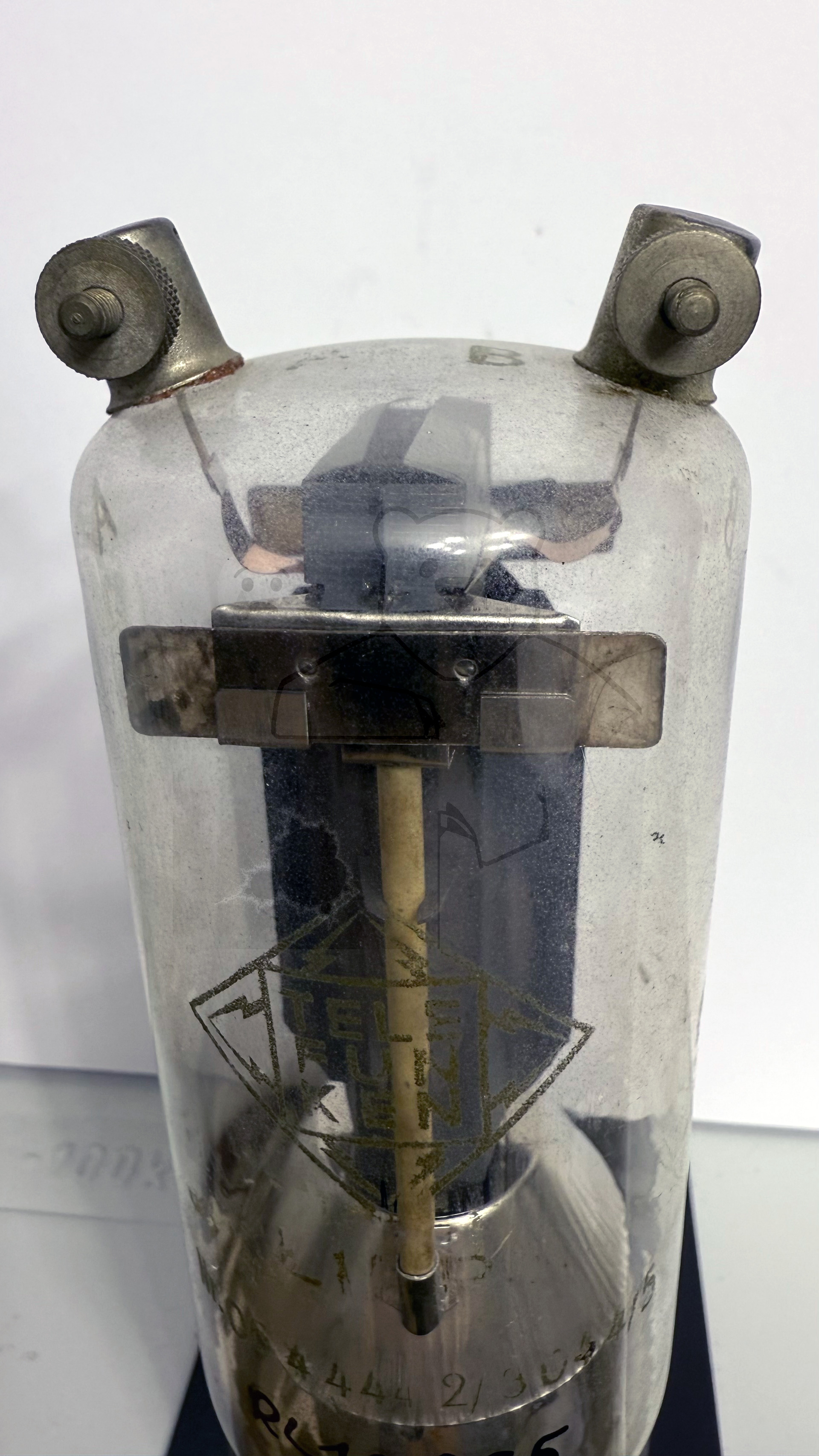

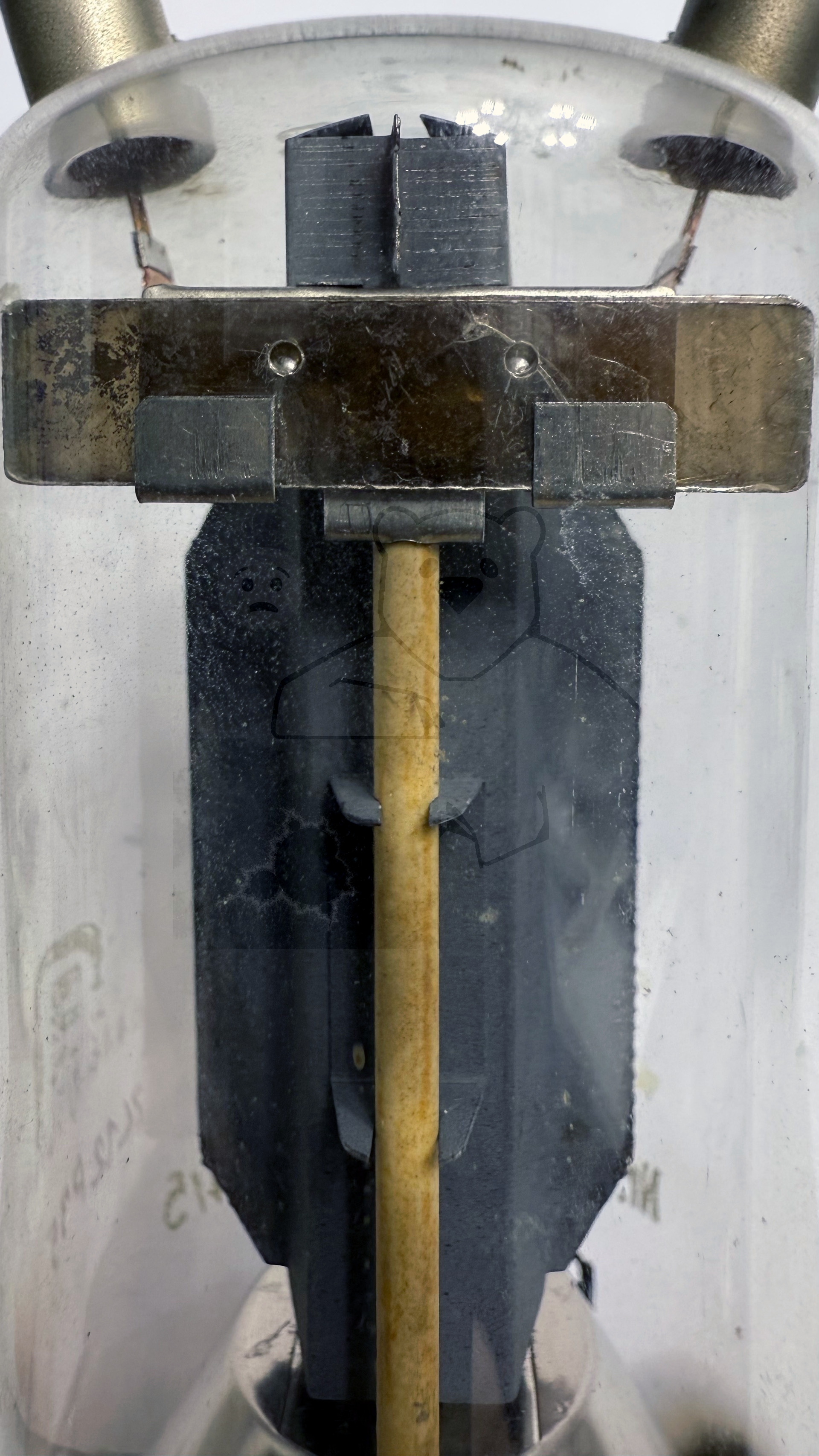

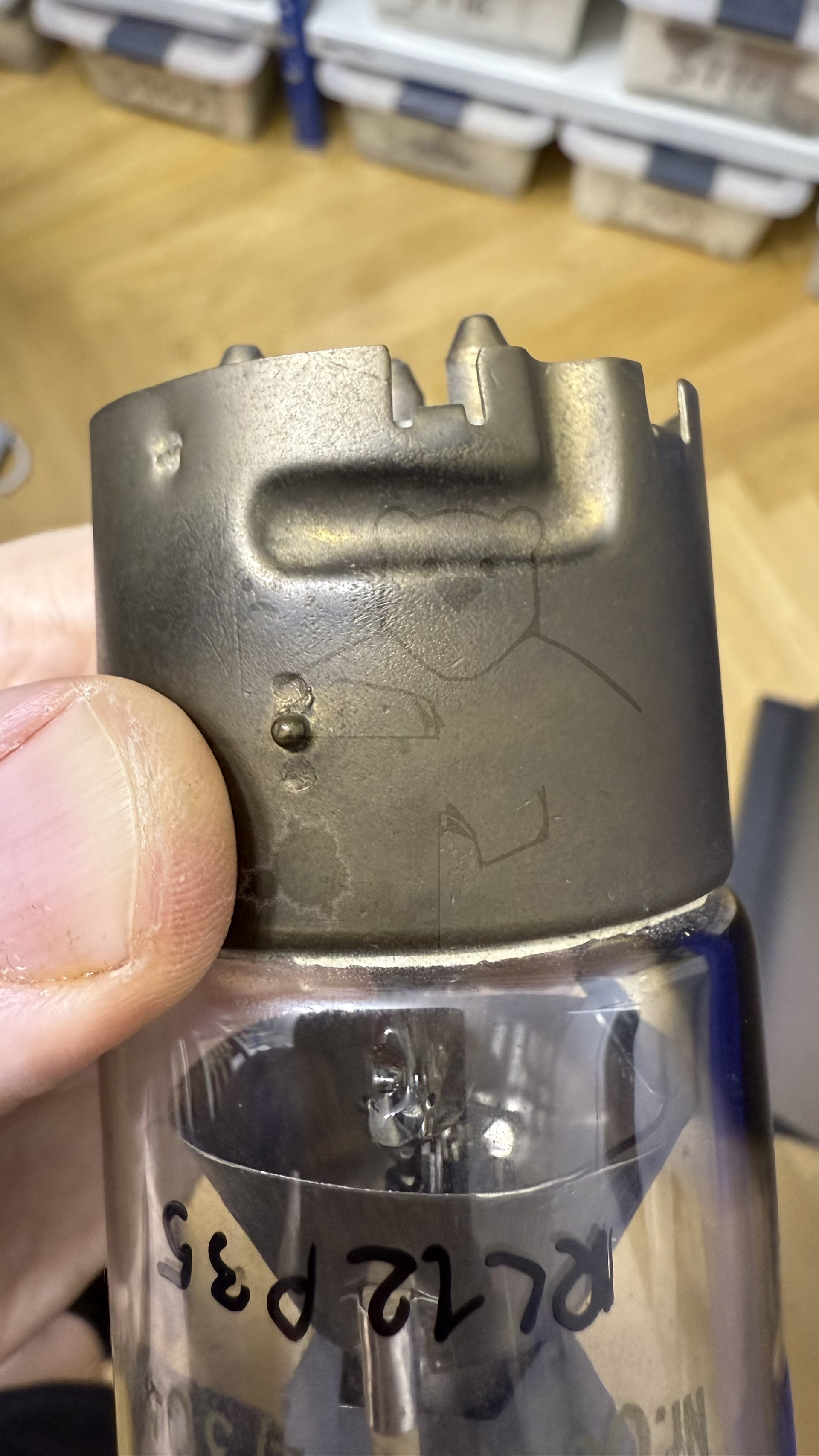

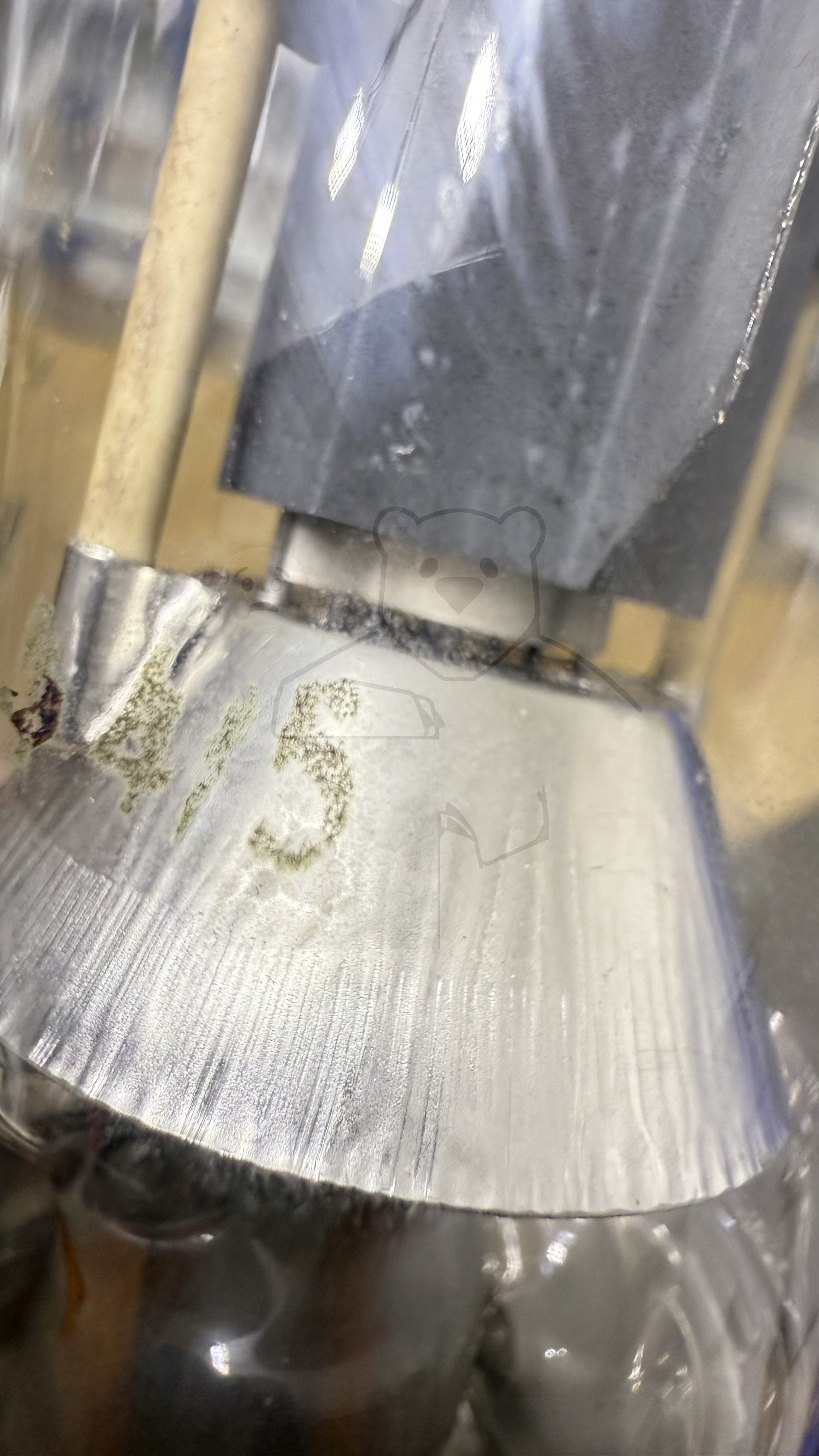

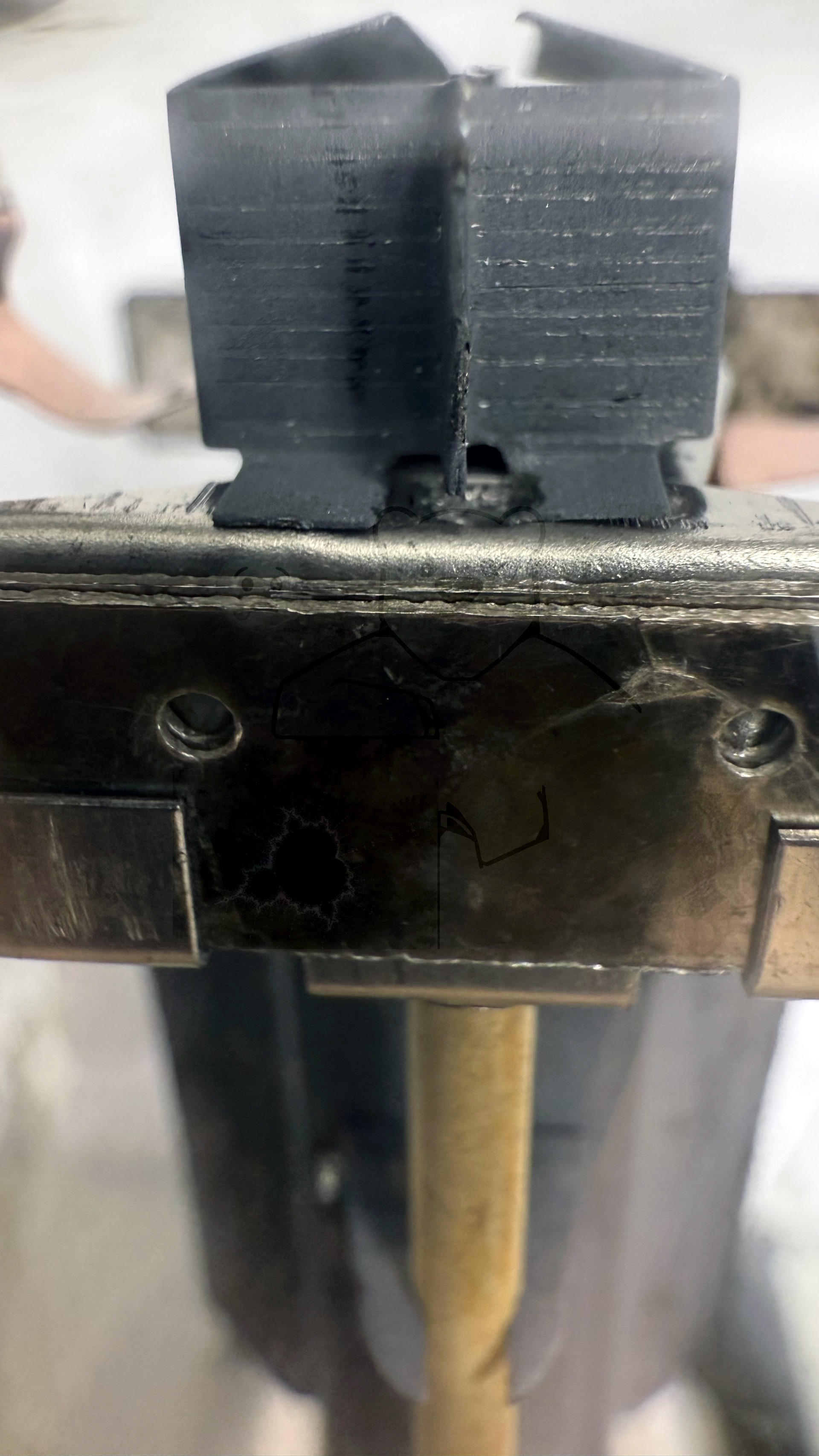

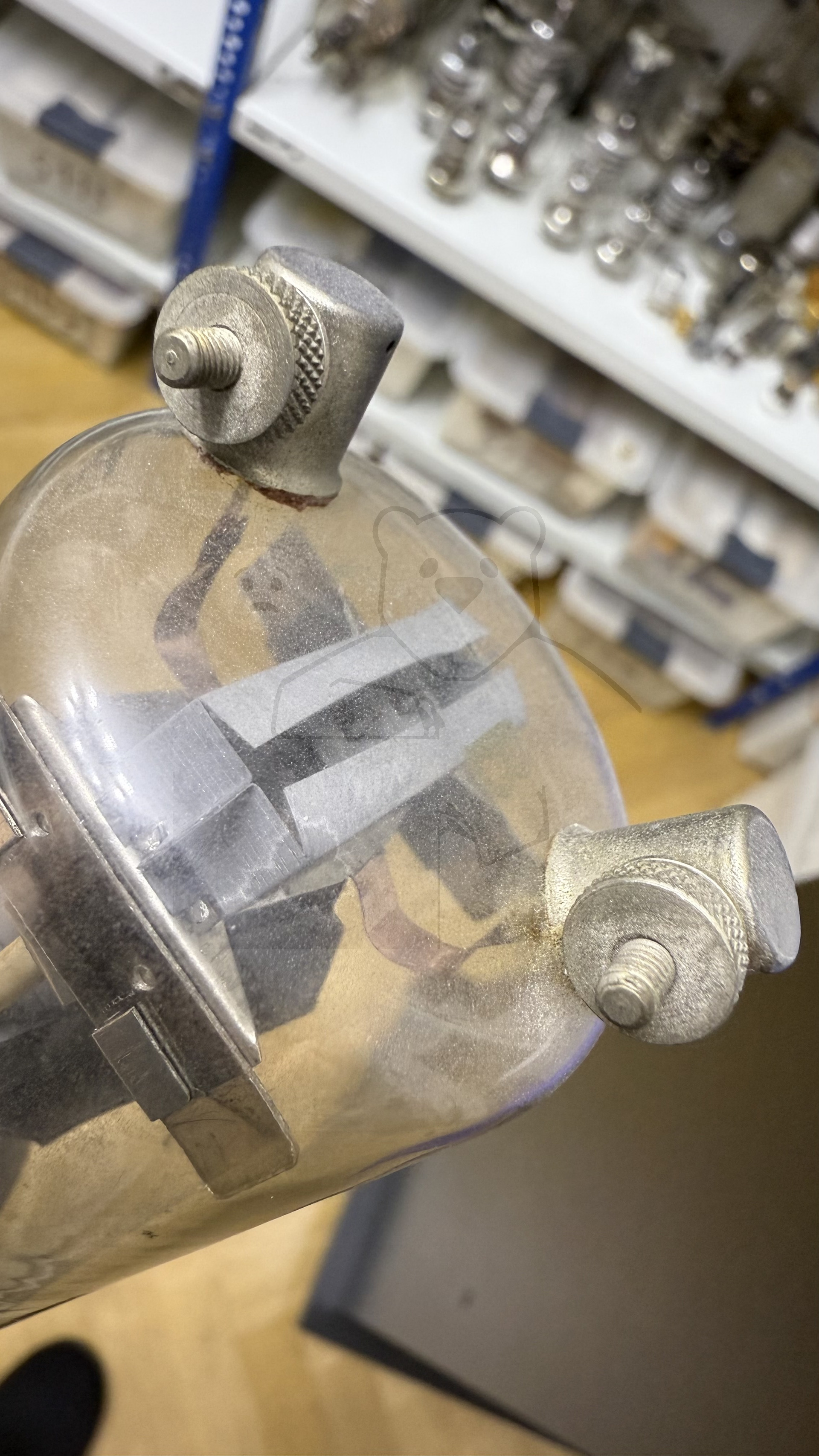

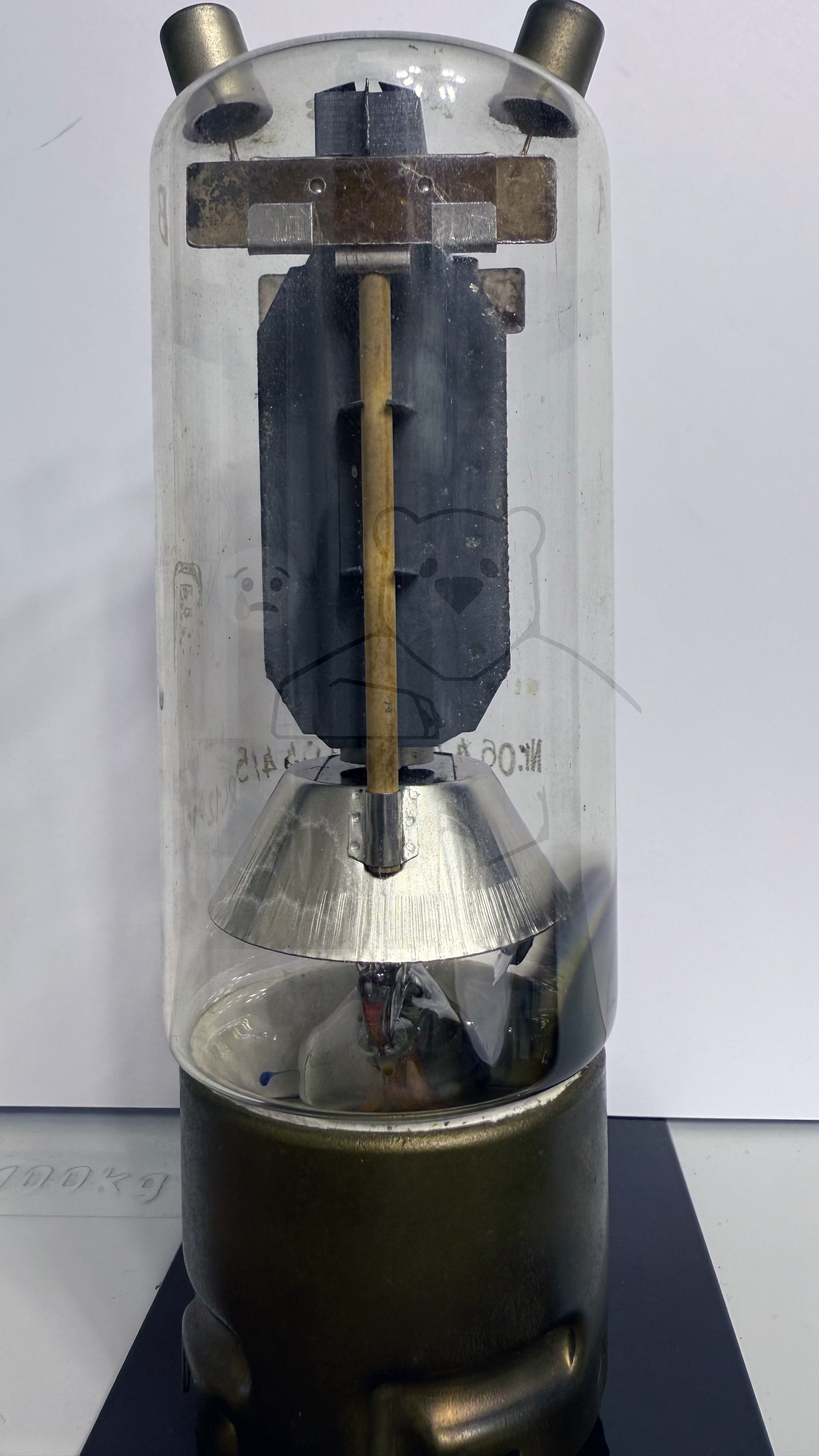

Daten und Bilder der Röhre: RL12P35

🔎 Beschreibung der Röhre: RL12P35

Name	RL12P35
Vergleichsname	PE08/40 RS287
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,63
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 17:16:44

🔎 Beschreibung der Systeme für die Röhre: RL12P35

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3	Kappe B
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe A
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RL12P35

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RL12P35
Anwendung RL12P35 und RS287.pdf (100 kB)
Datenblatt RL12P35 Telefunken [www.tubedata.info].pdf (272 kB)
Datenblatt RS287.pdf (112 kB)
Pruefkarte RL12P35 RS287 - Neuberger RPM370 Roehrenmessgeraet.pdf (191 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
