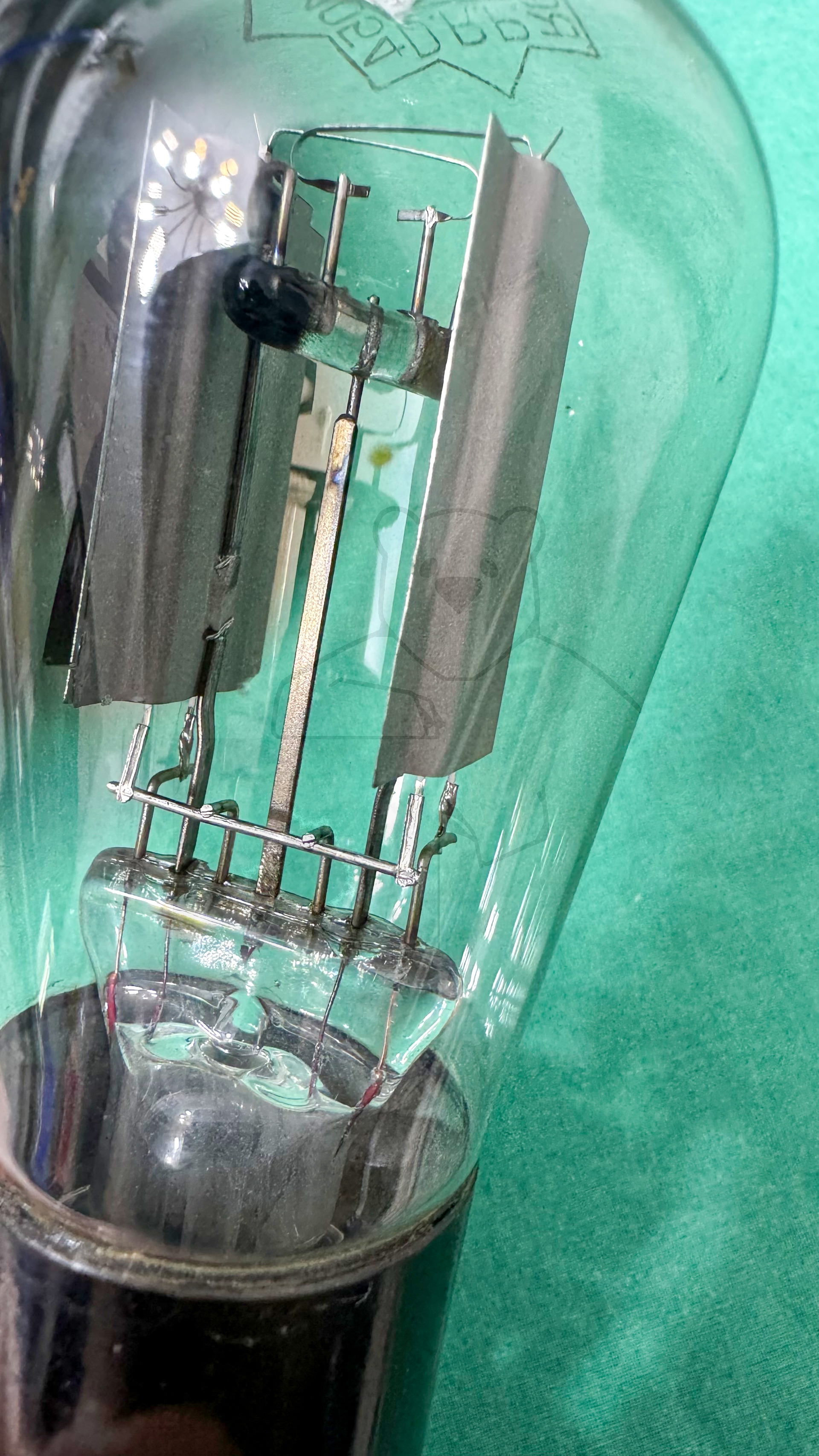

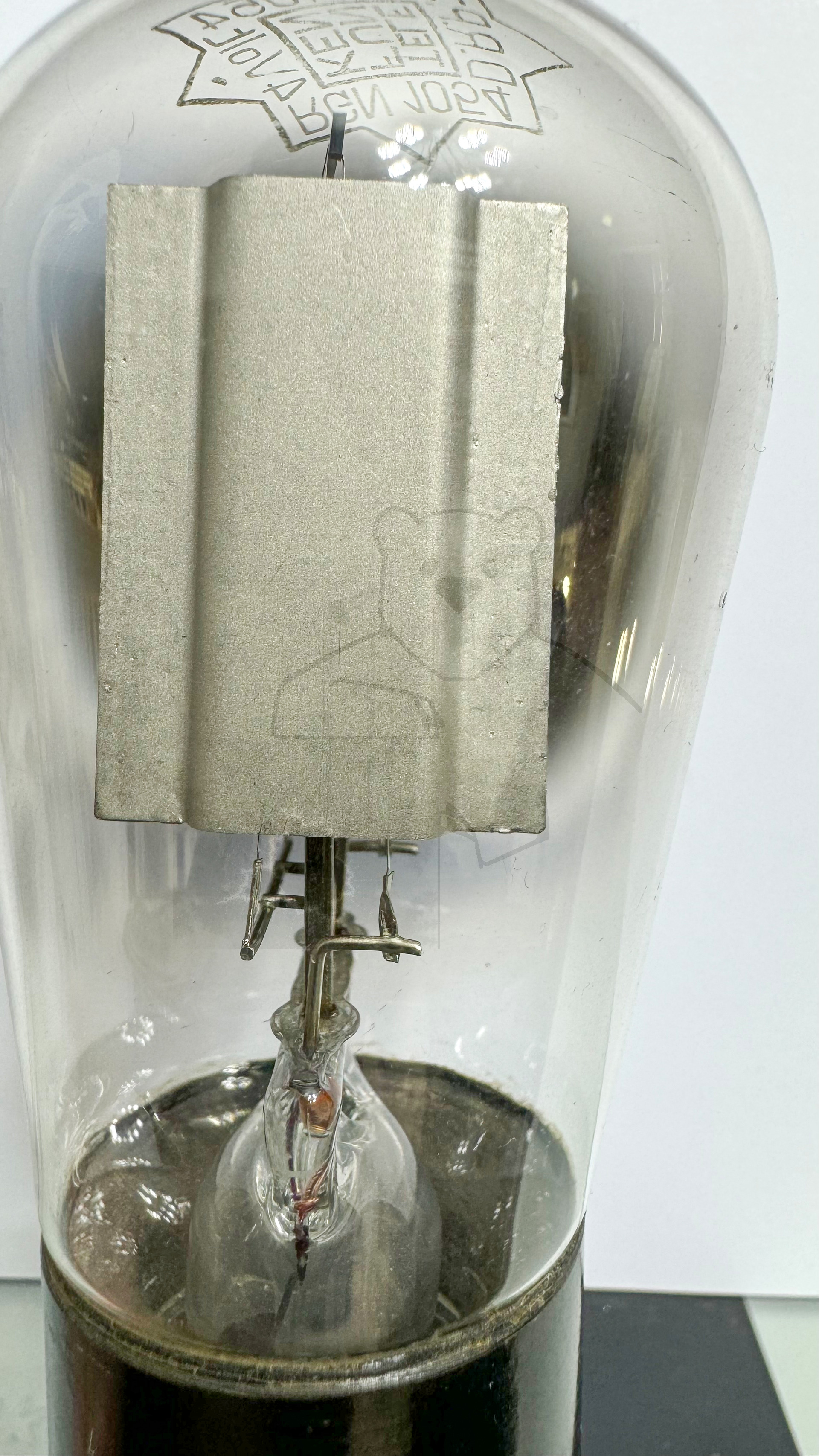

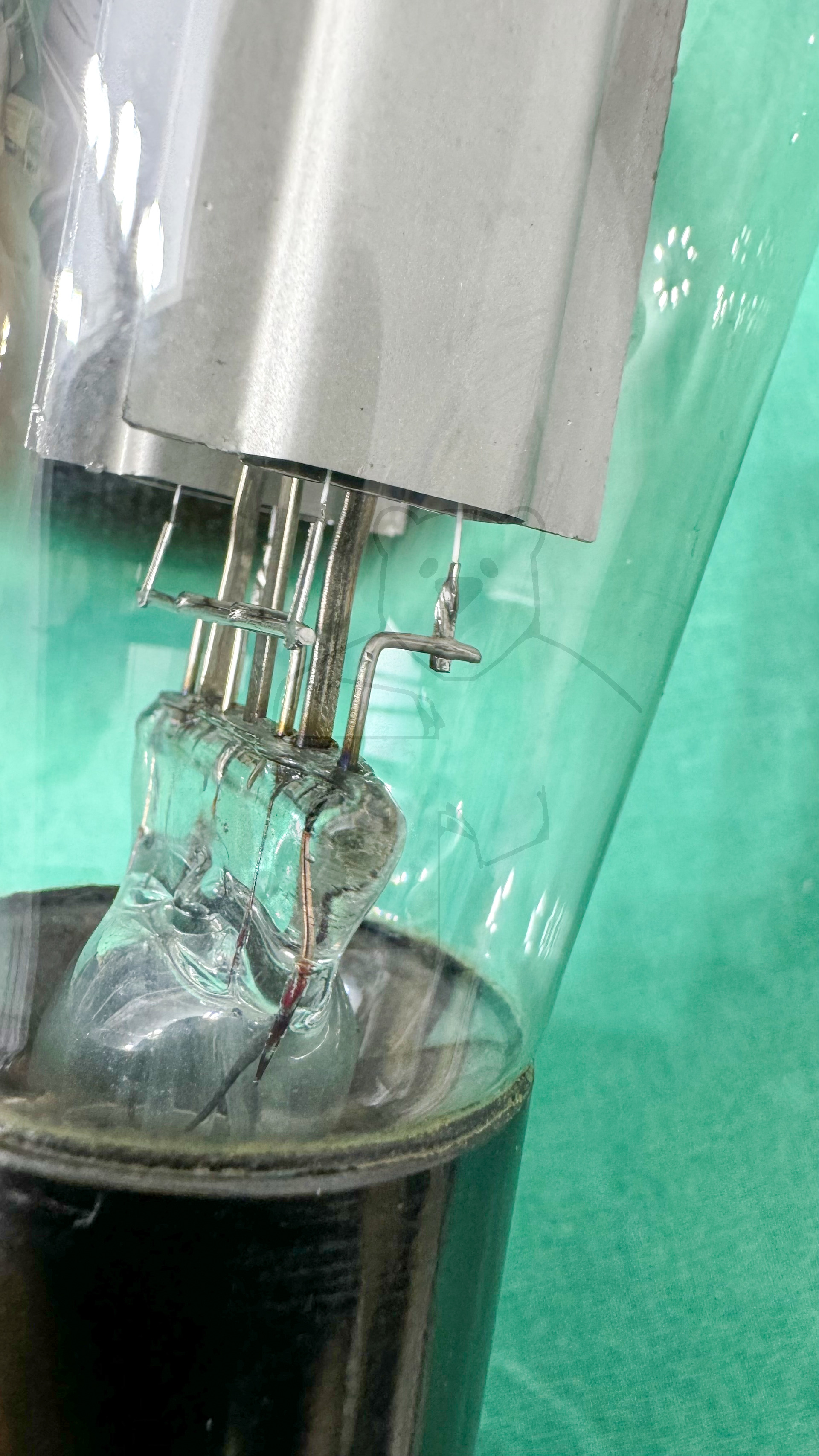

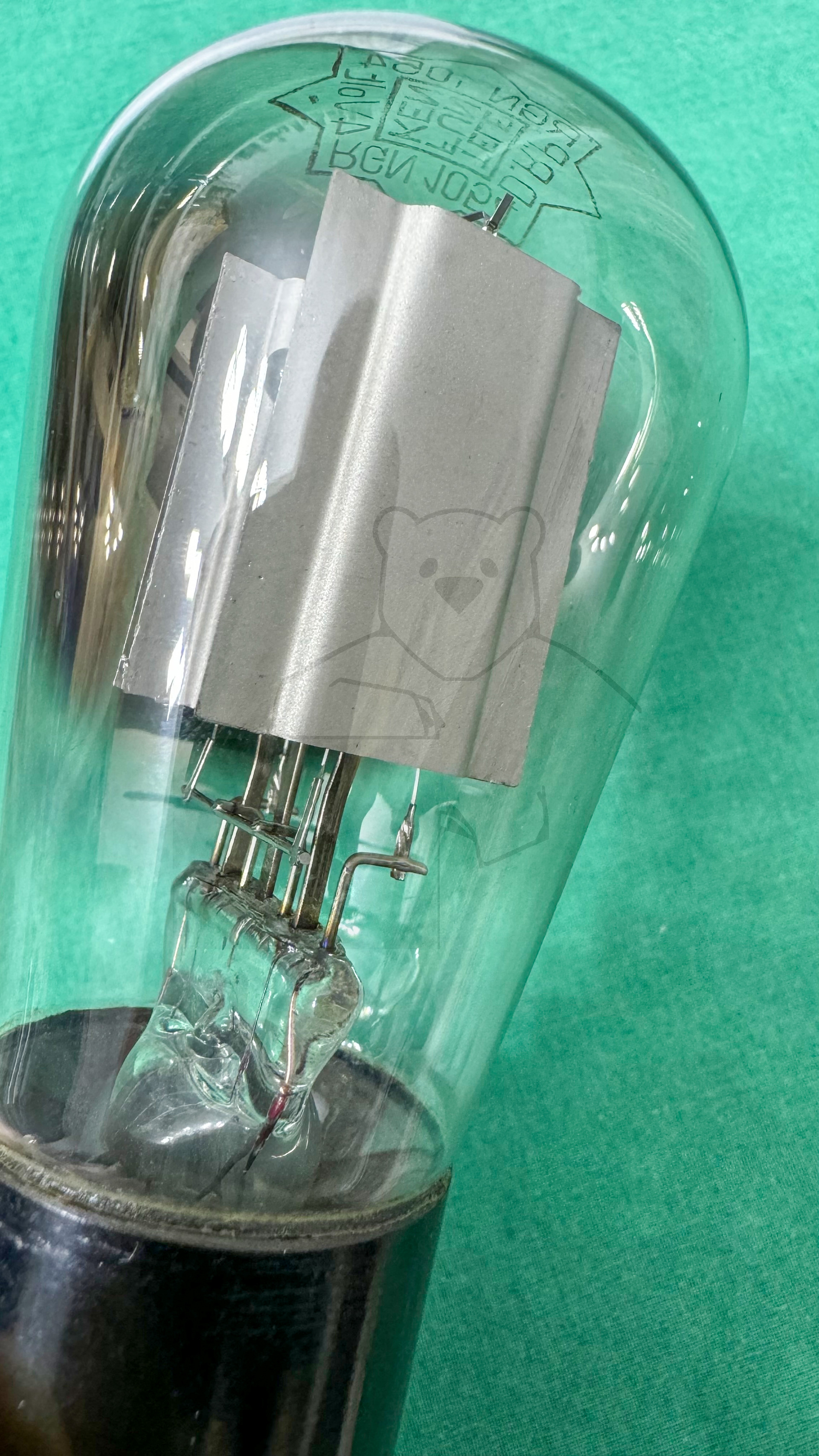

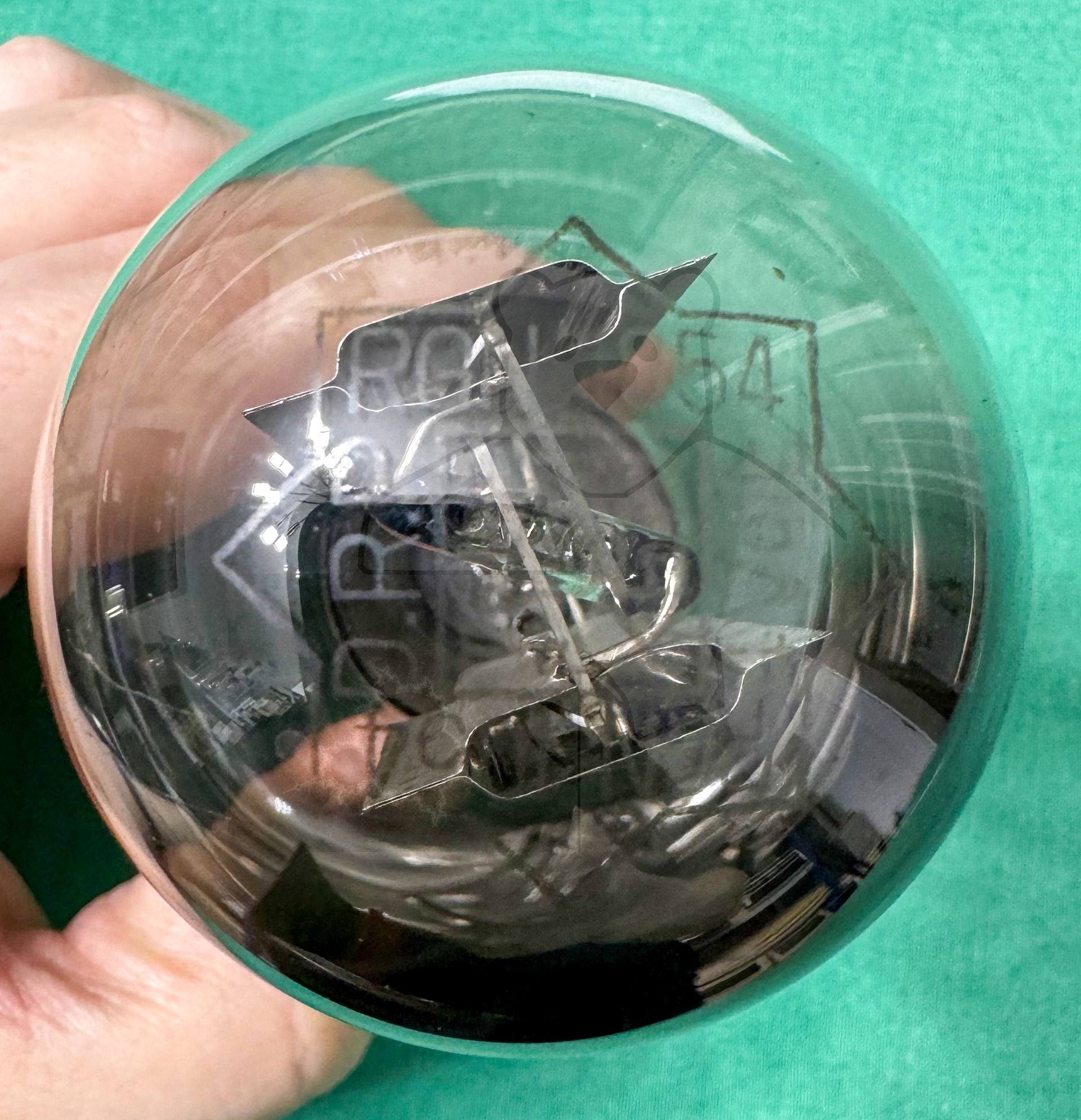

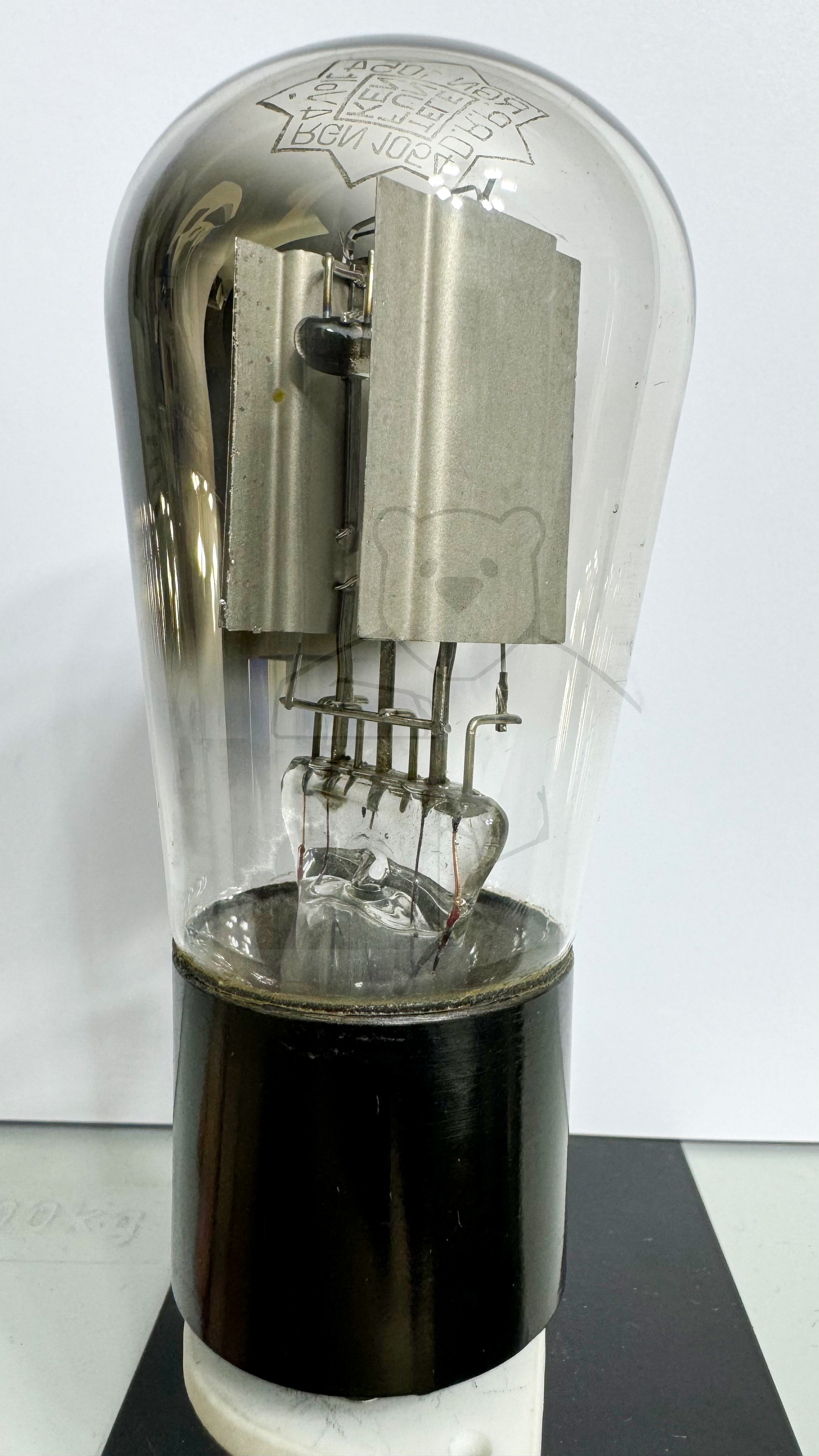

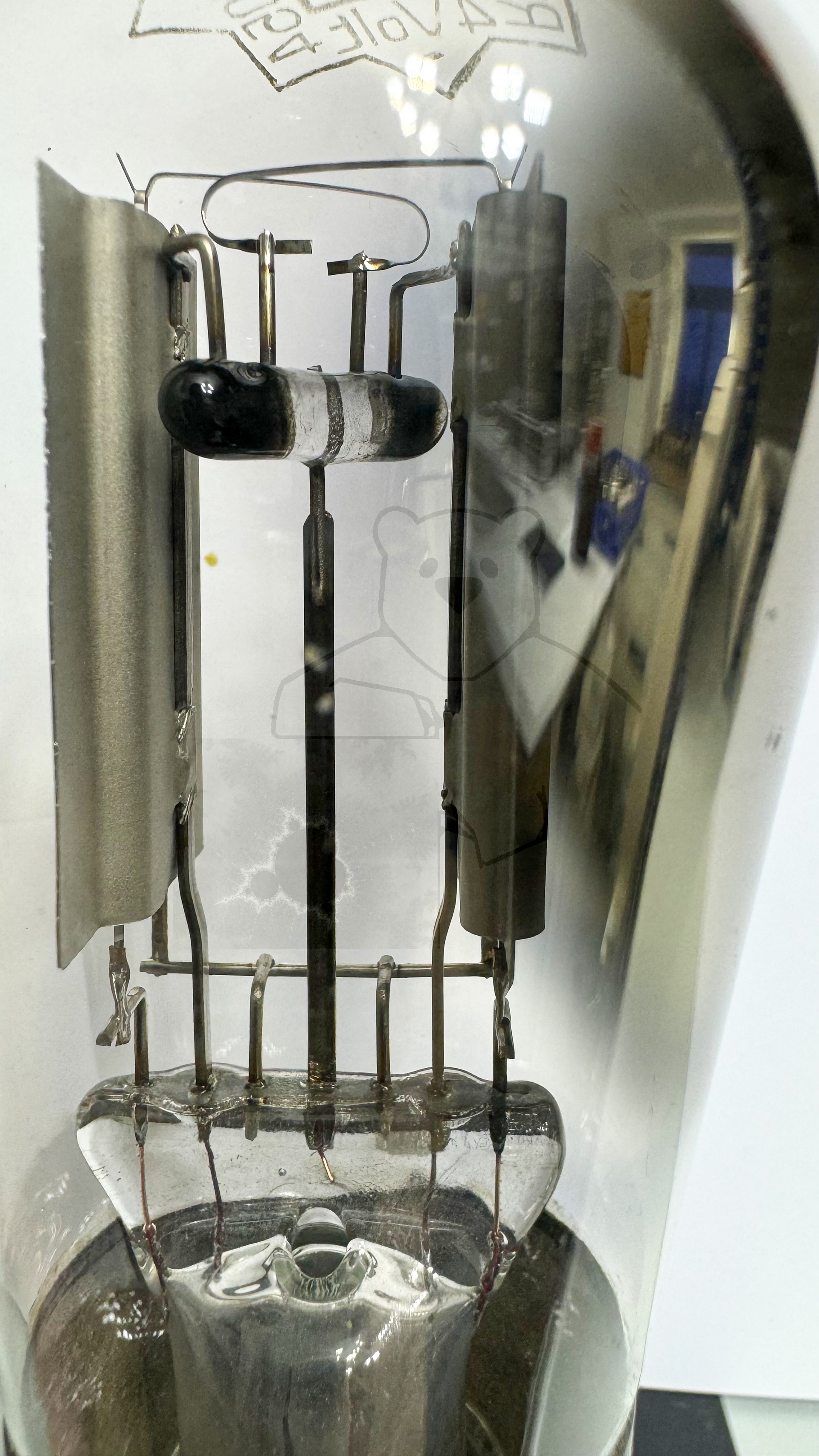

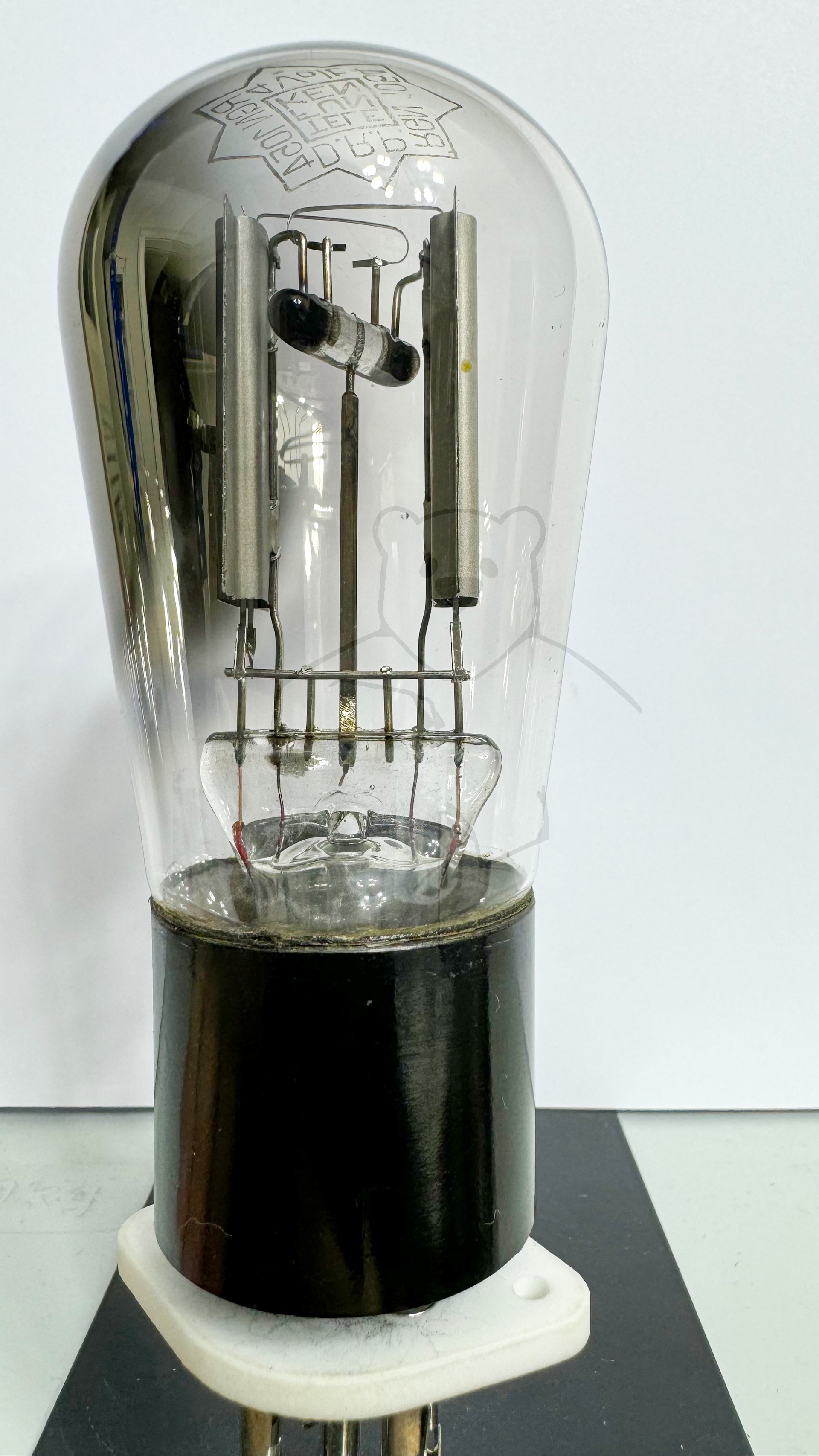

Daten und Bilder der Röhre: RGN1054

🔎 Beschreibung der Röhre: RGN1054

Name	RGN1054
Vergleichsname	→ 506 G470 G490 PV475
Heizspannung (Volt)	4
Heizstrom (Ampère)	1
Art der Heizung	Direkt

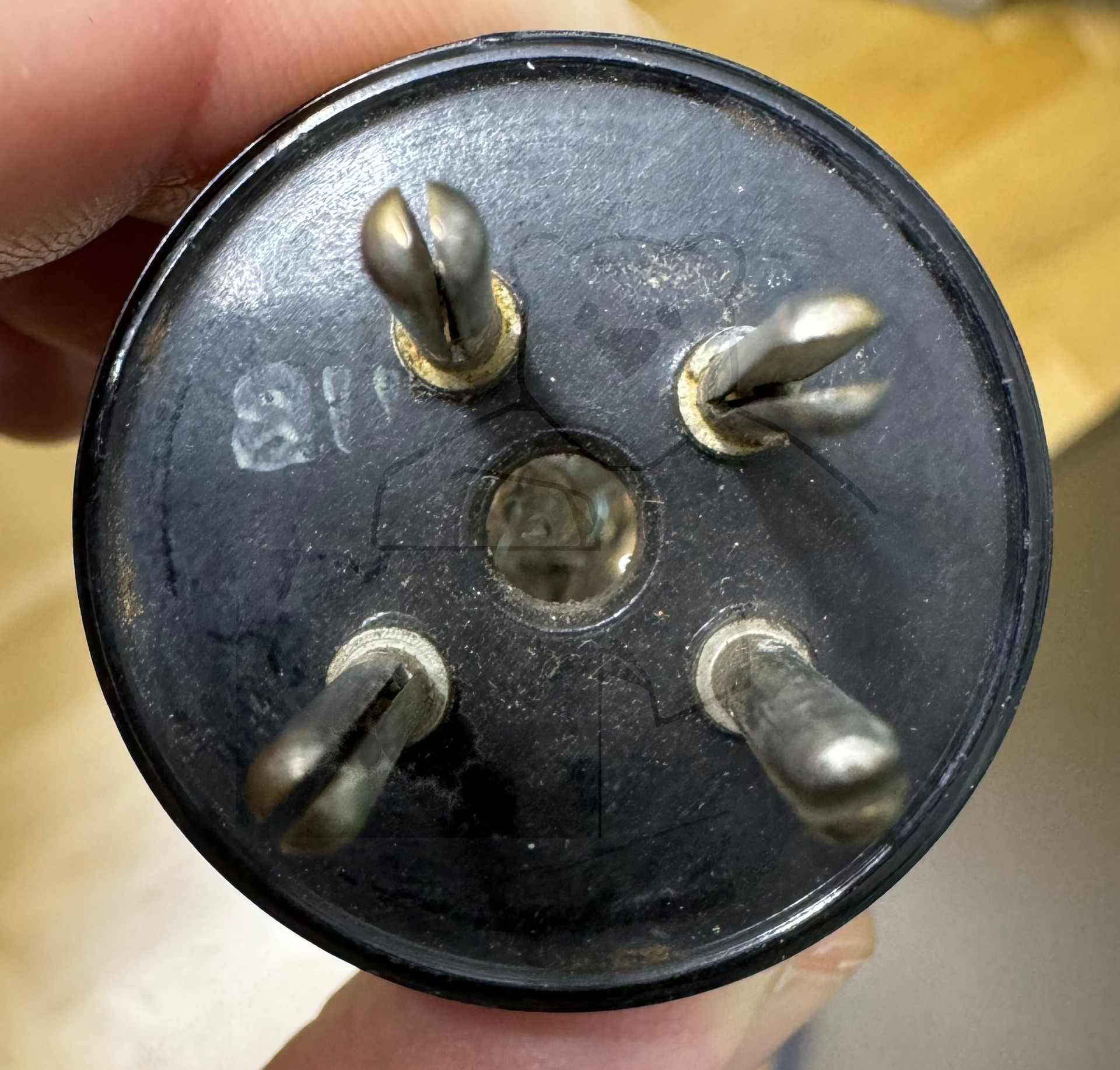

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 17:06:11

🔎 Beschreibung der Systeme für die Röhre: RGN1054

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	4
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

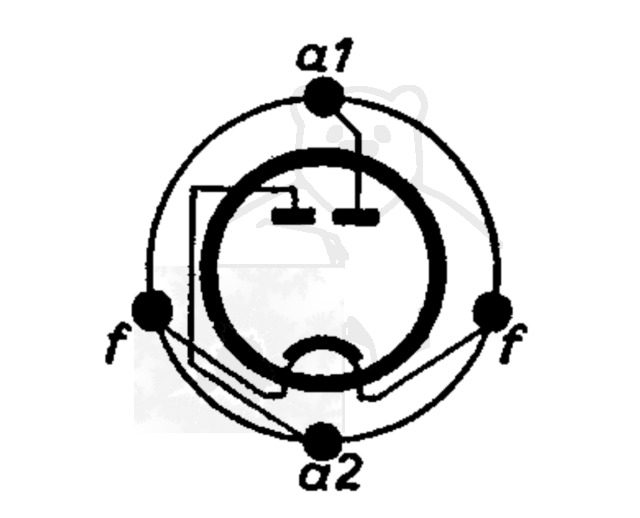

🔎 Sockelschaltung der RGN1054

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: RGN1054
Datenblatt RGN1054 Telefunken.pdf (141 kB)
Pruefkarte RGN1054 G1054 C490 PV495 506 - Funke W19 Roehrenpruefer.pdf (148 kB)
