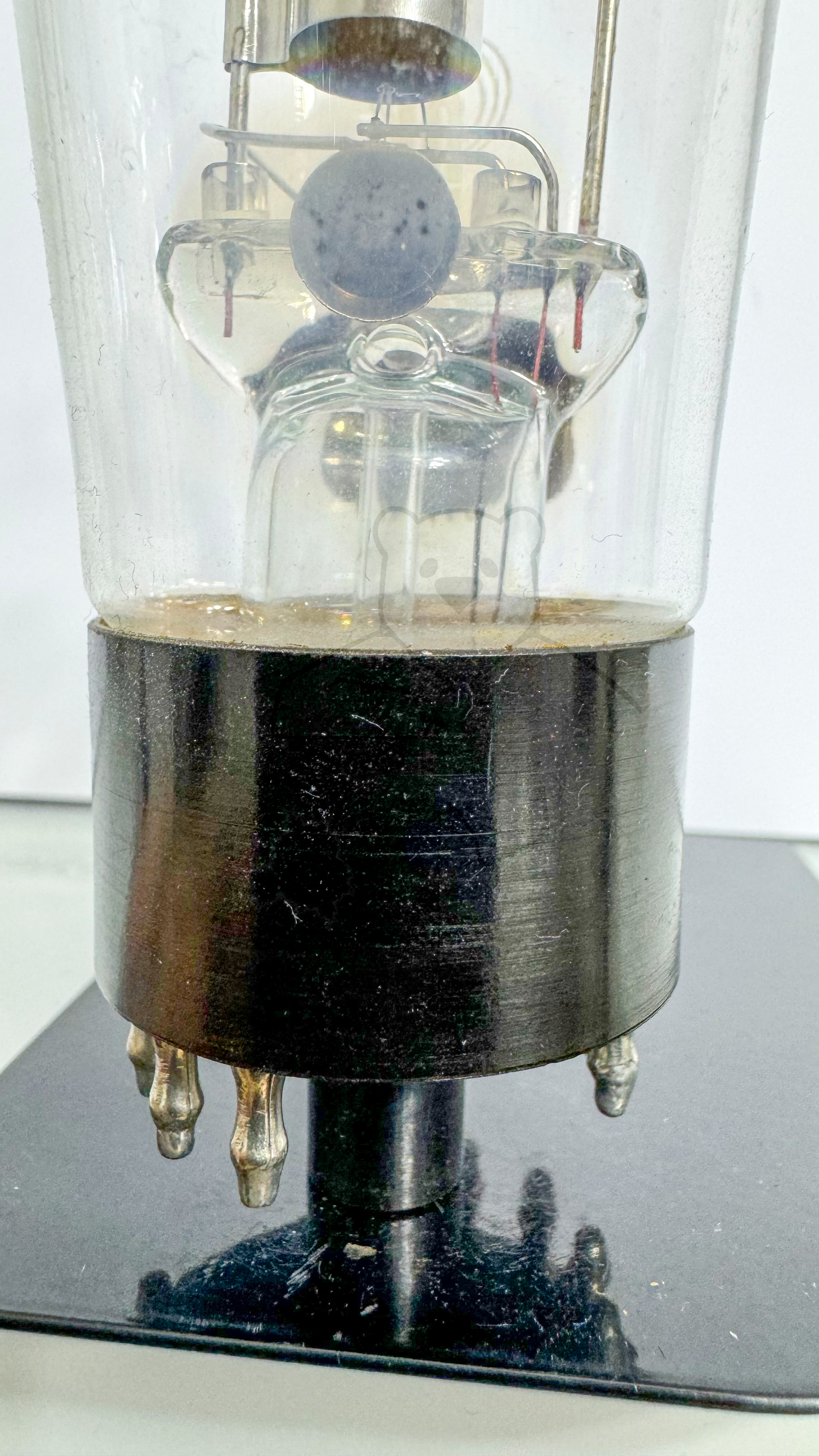

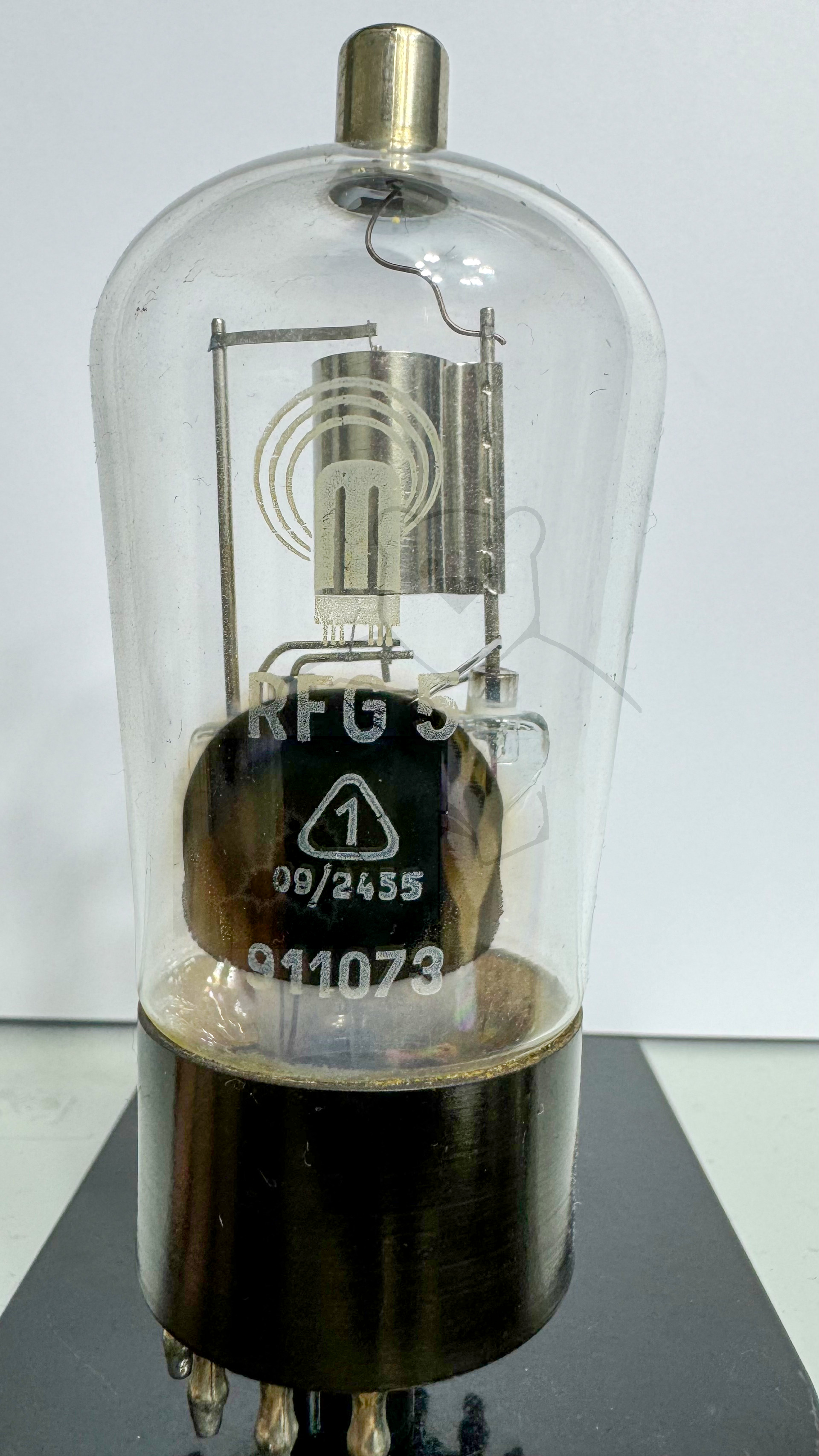

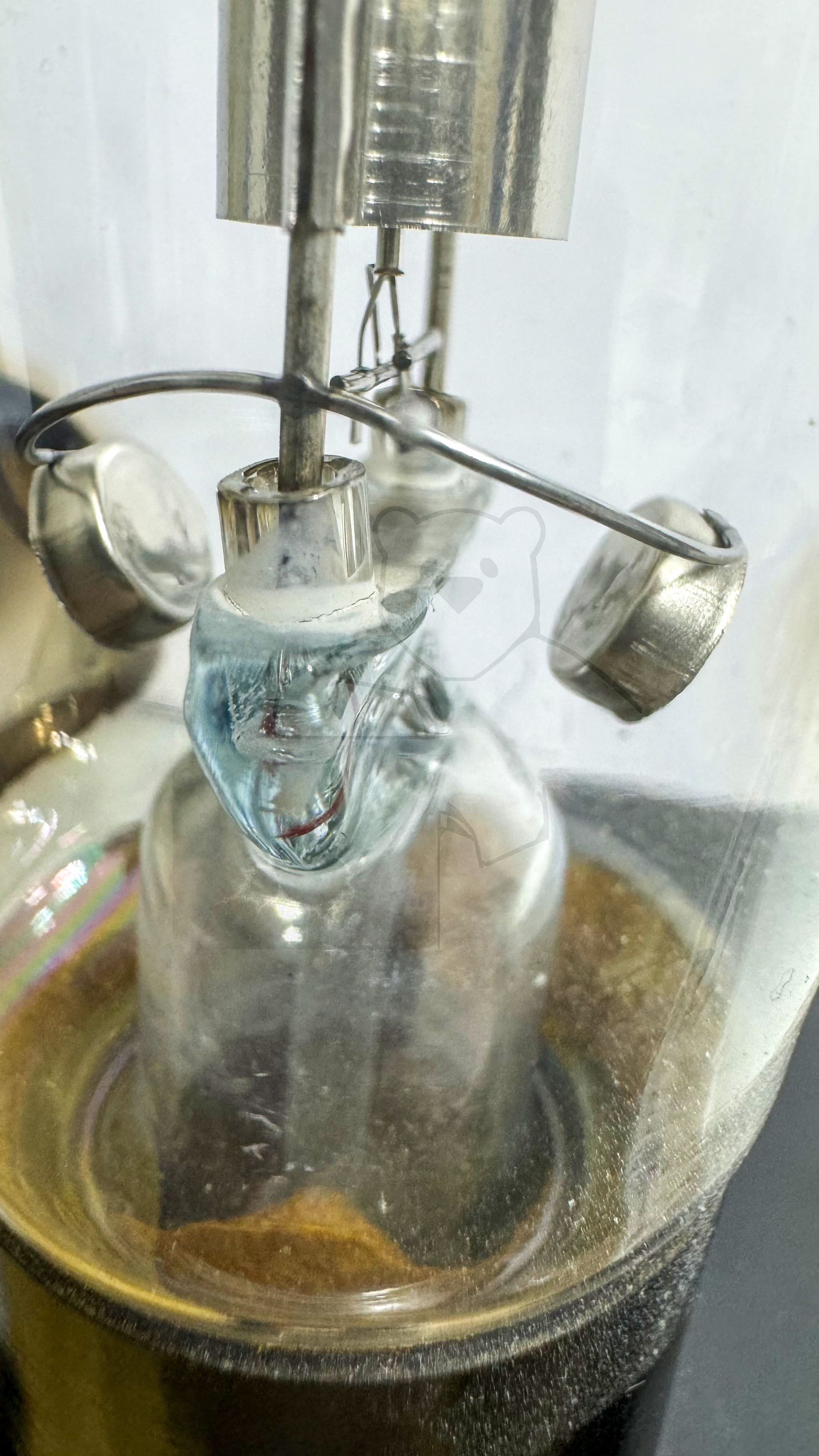

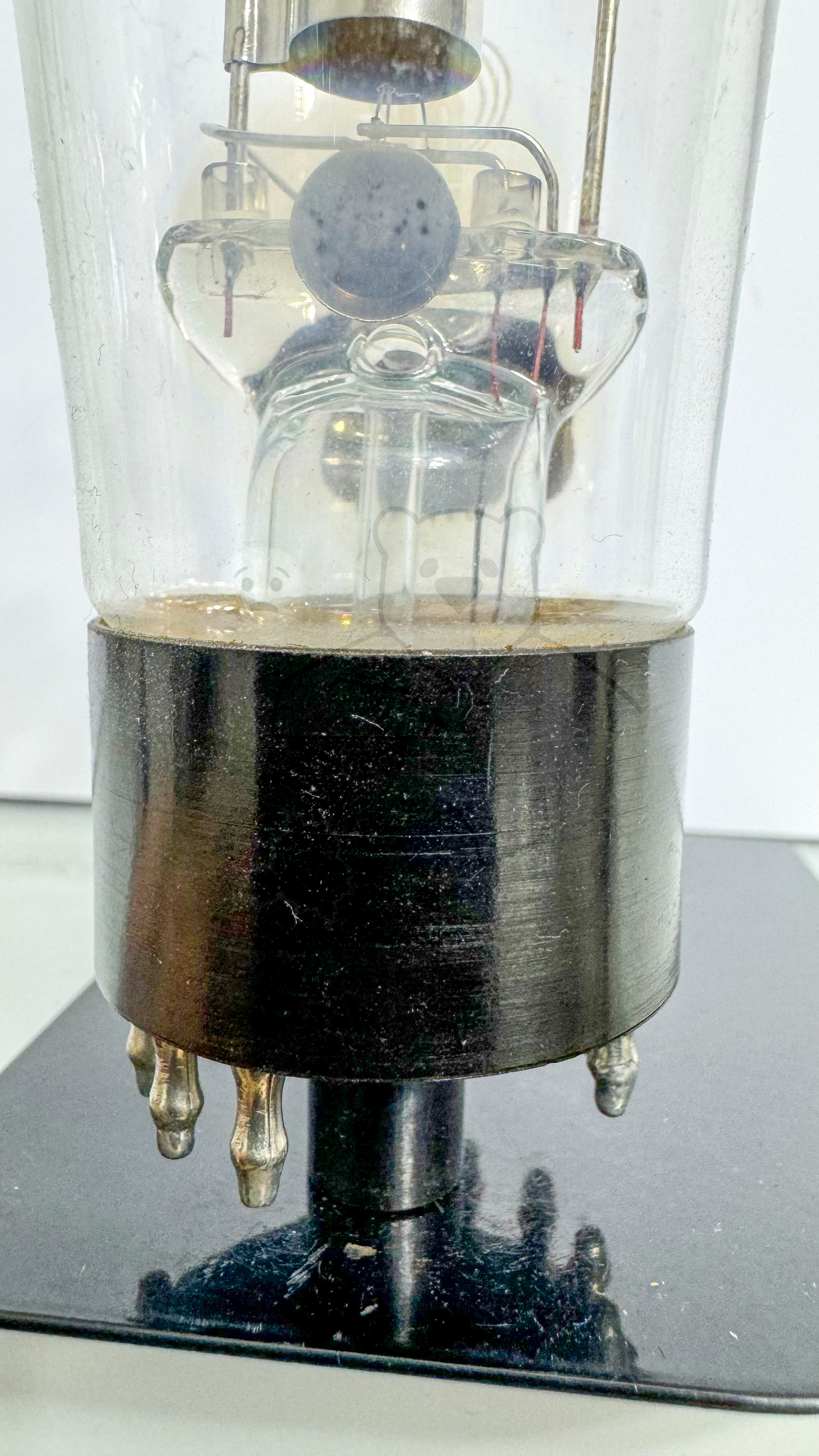

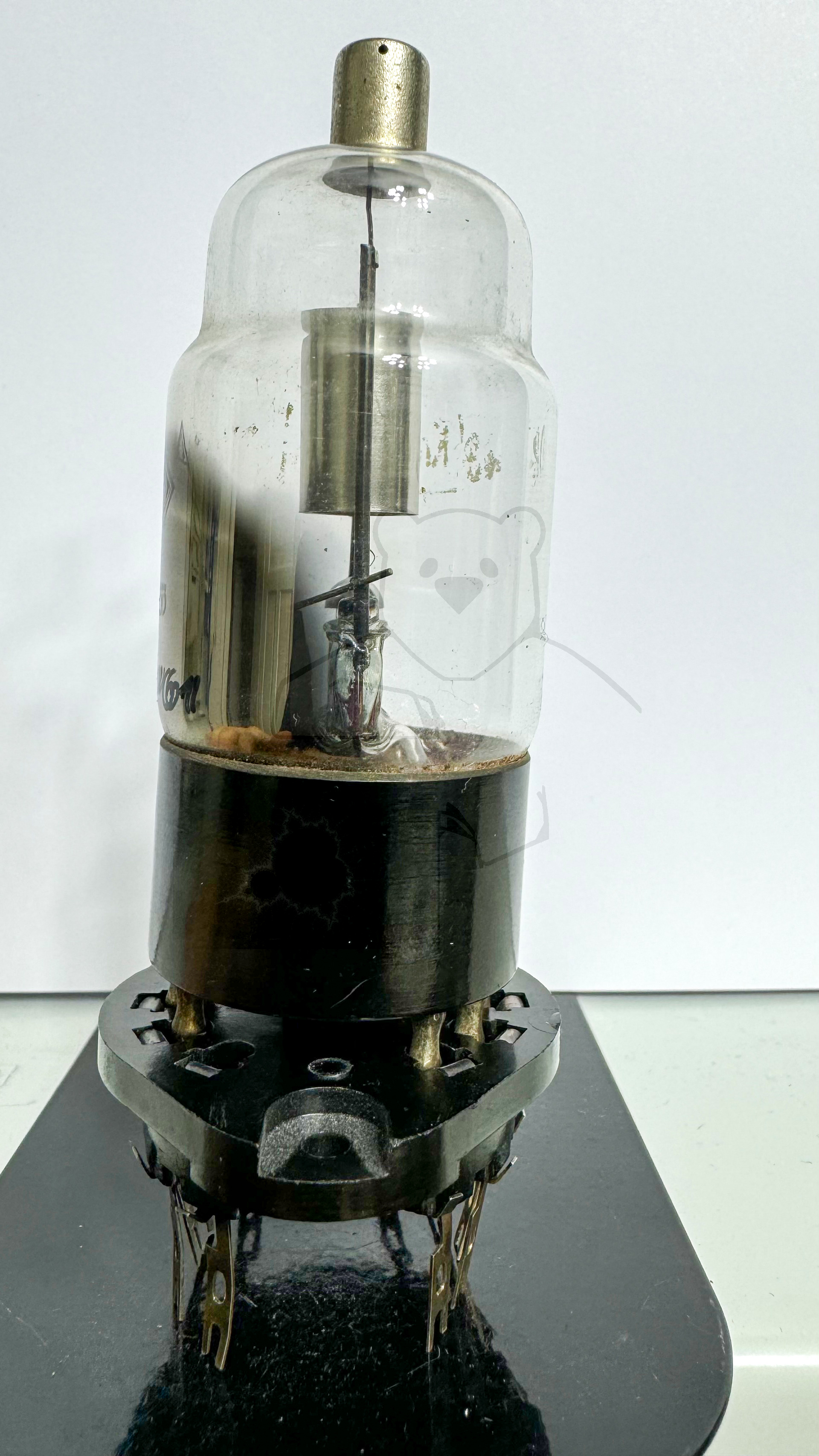

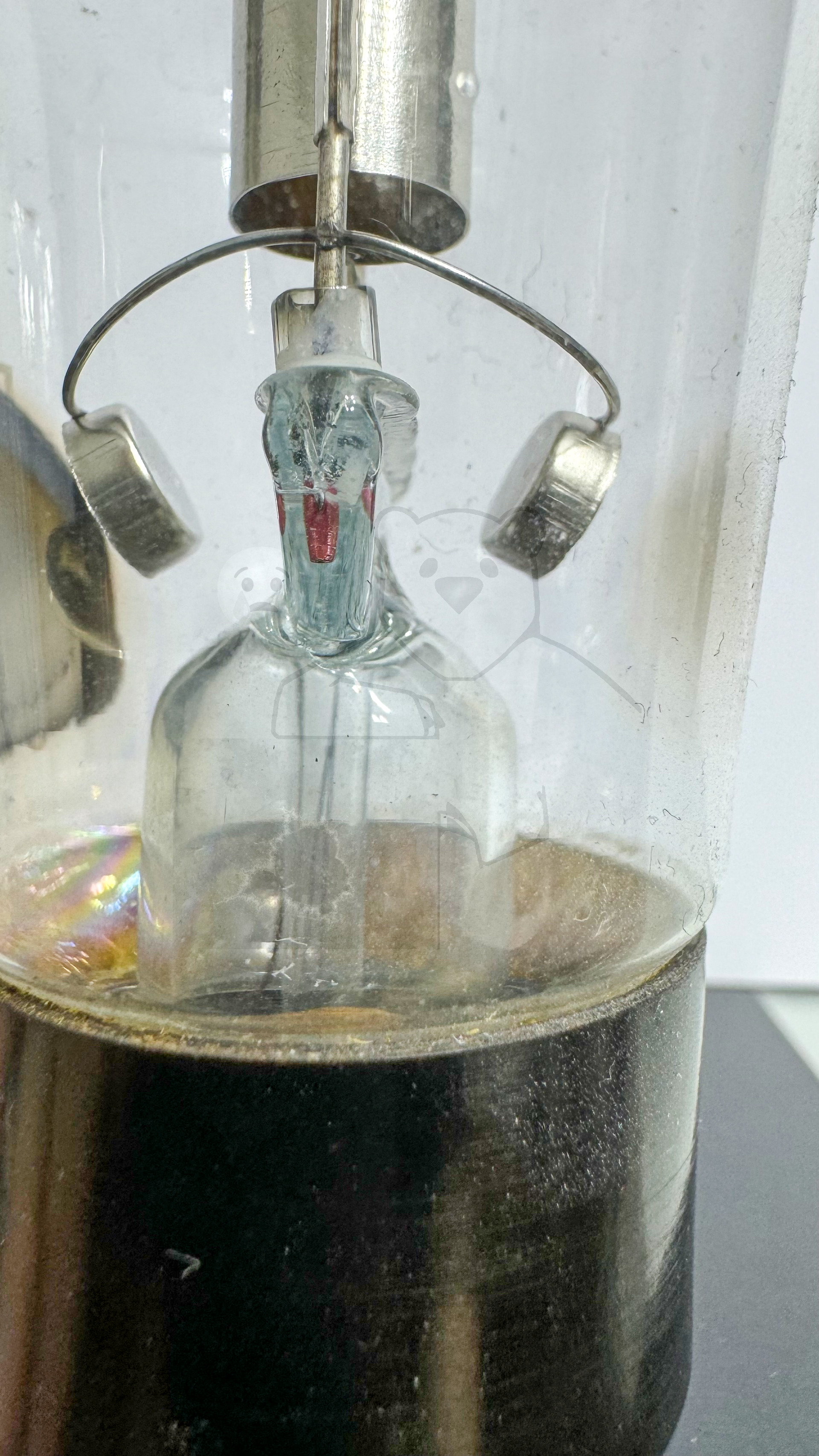

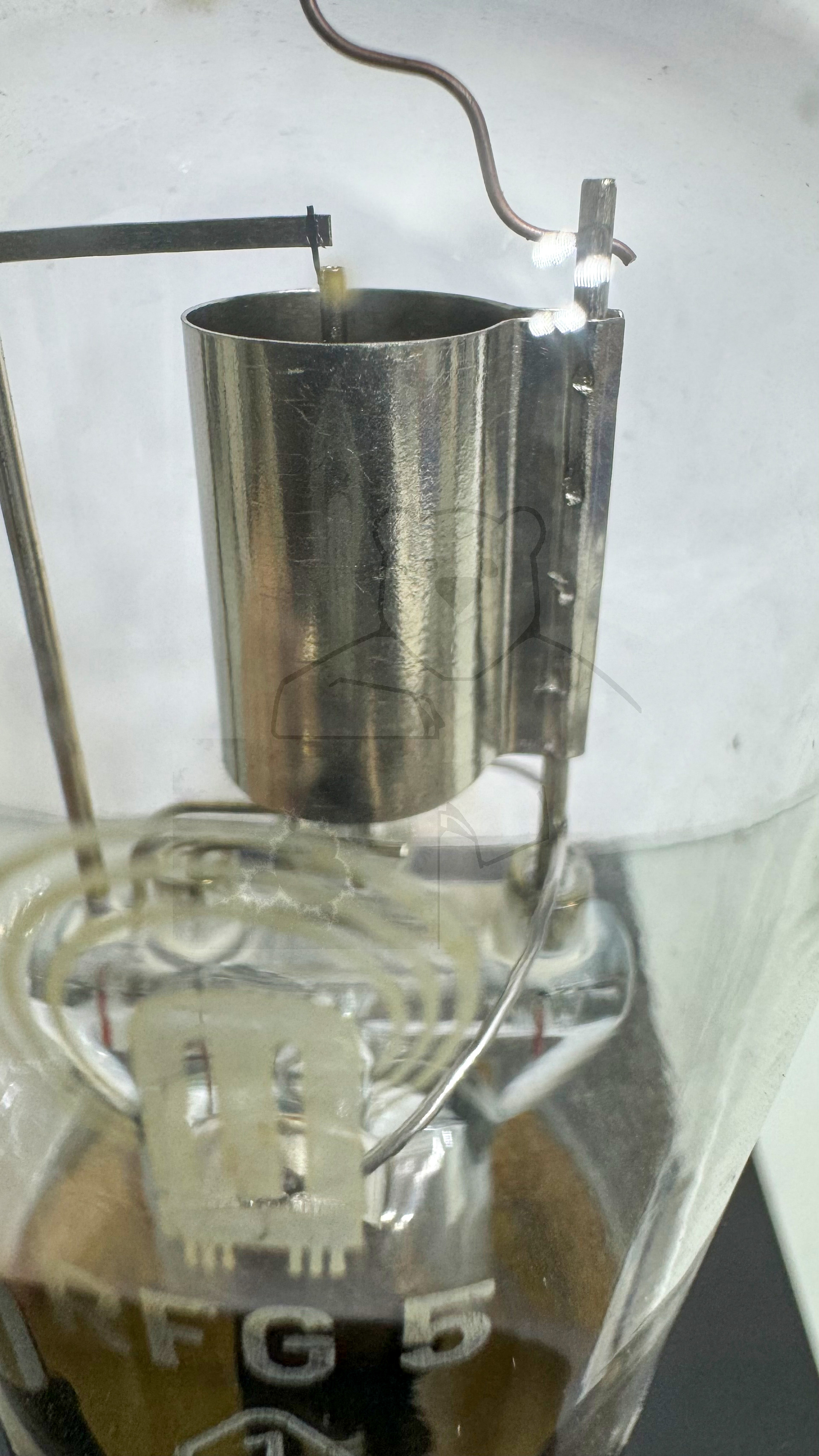

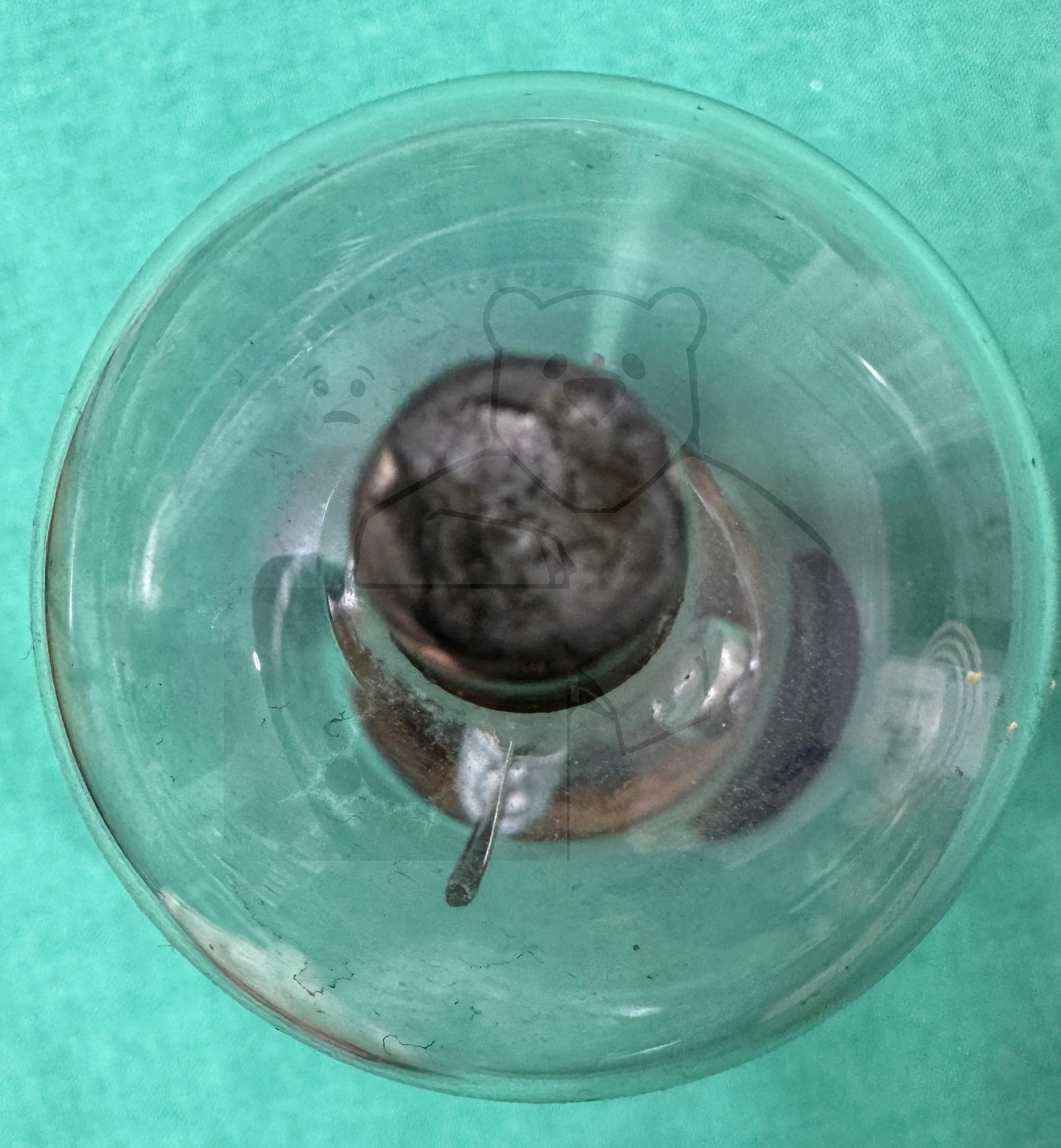

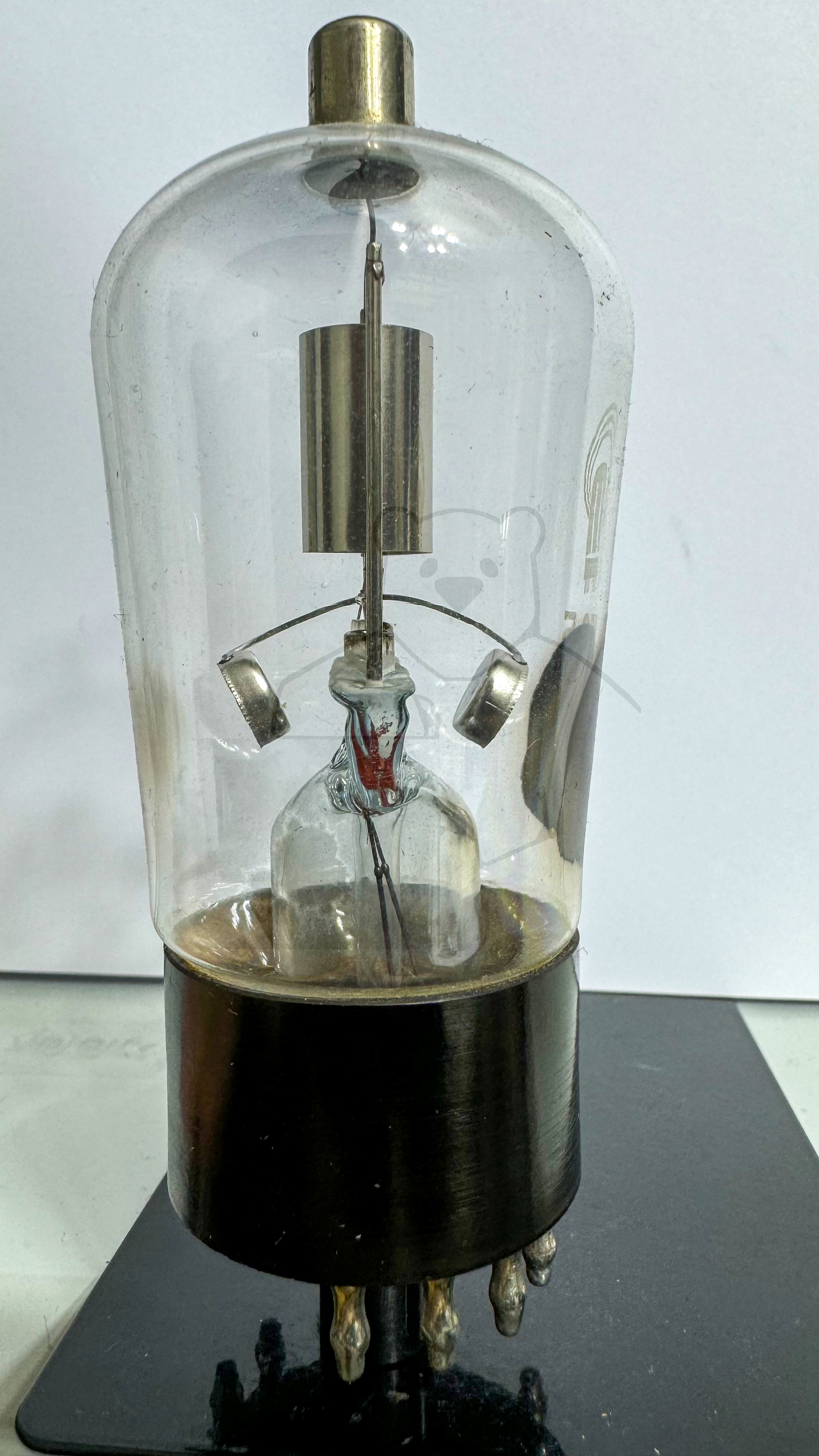

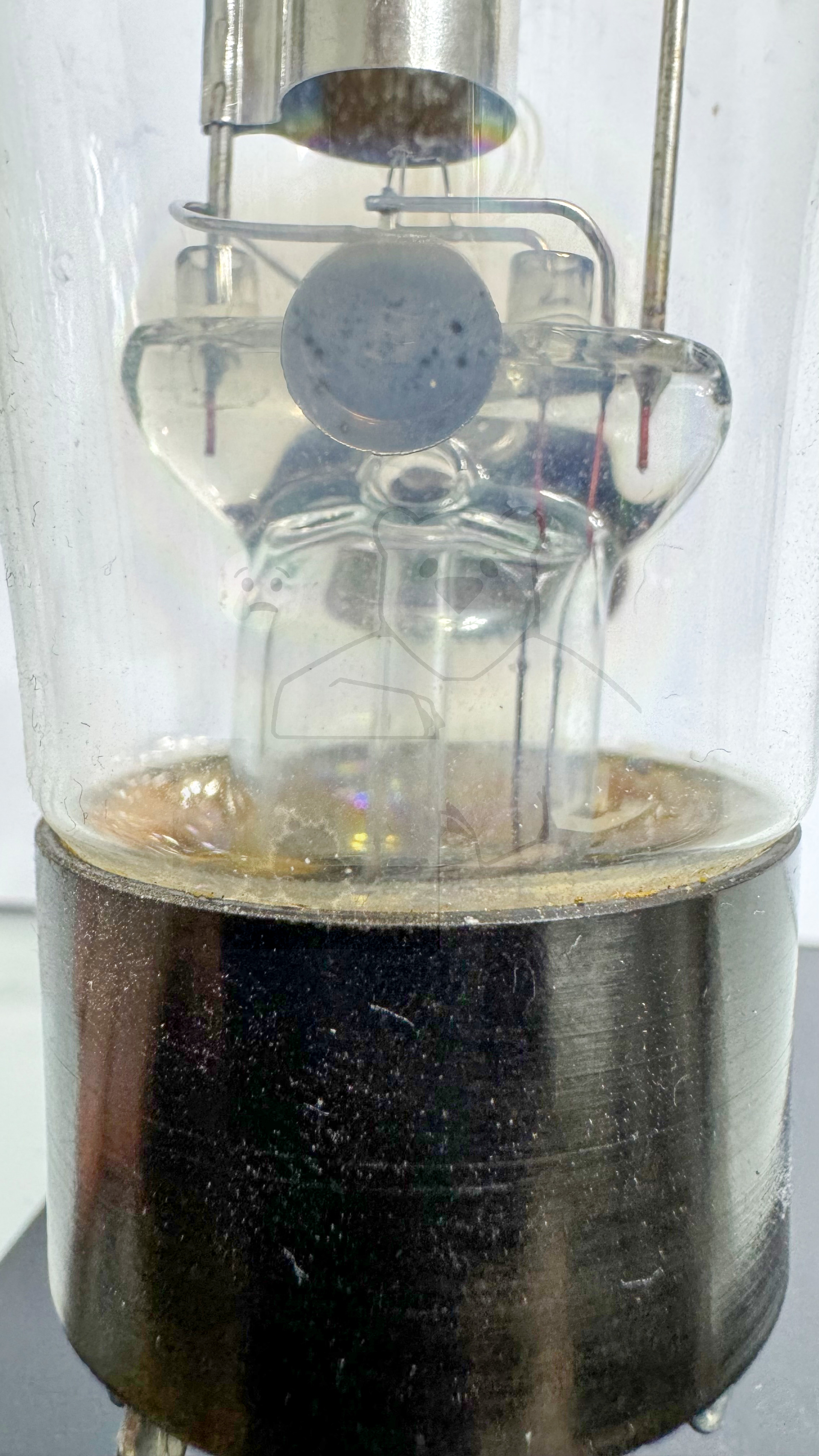

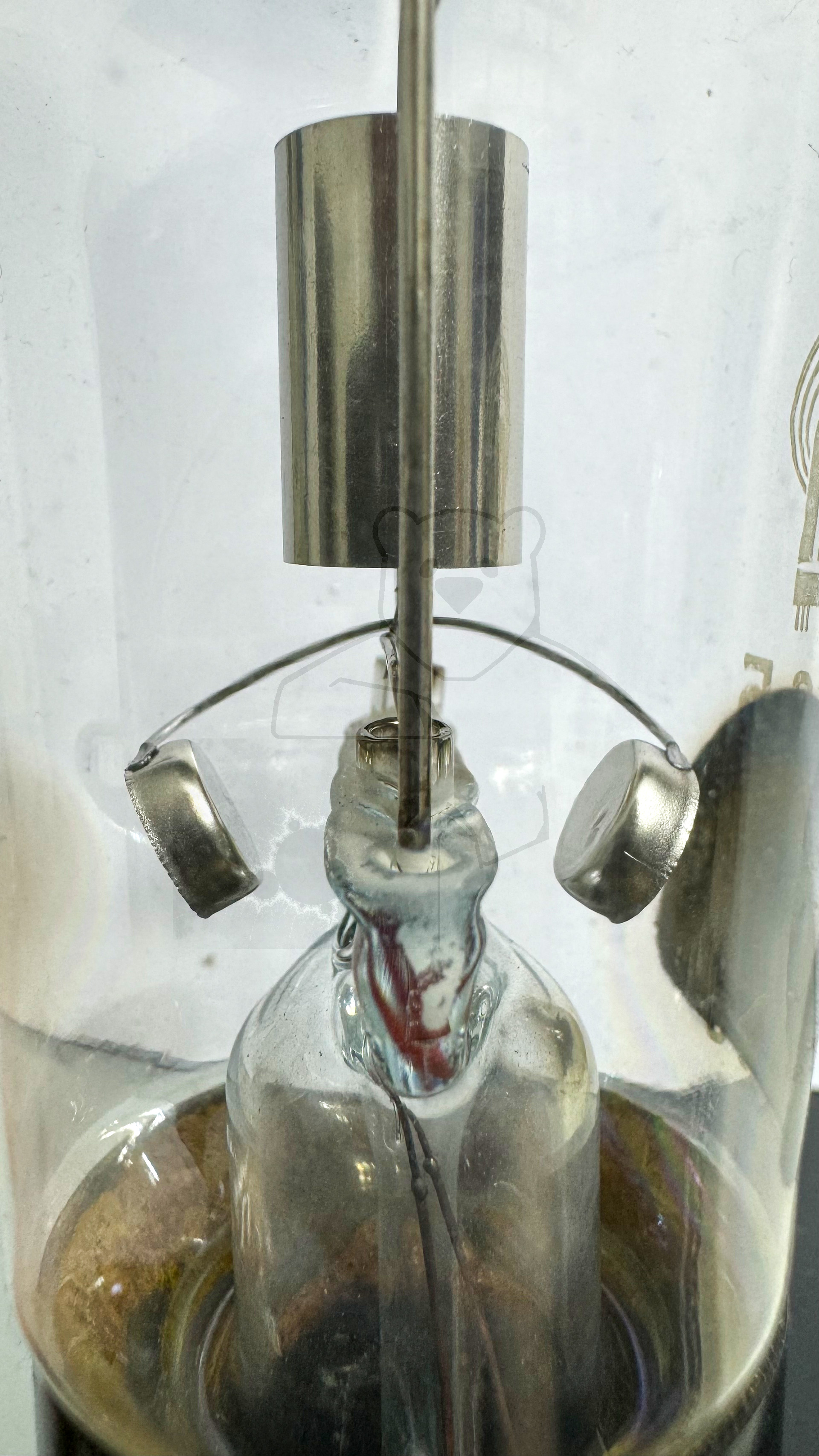

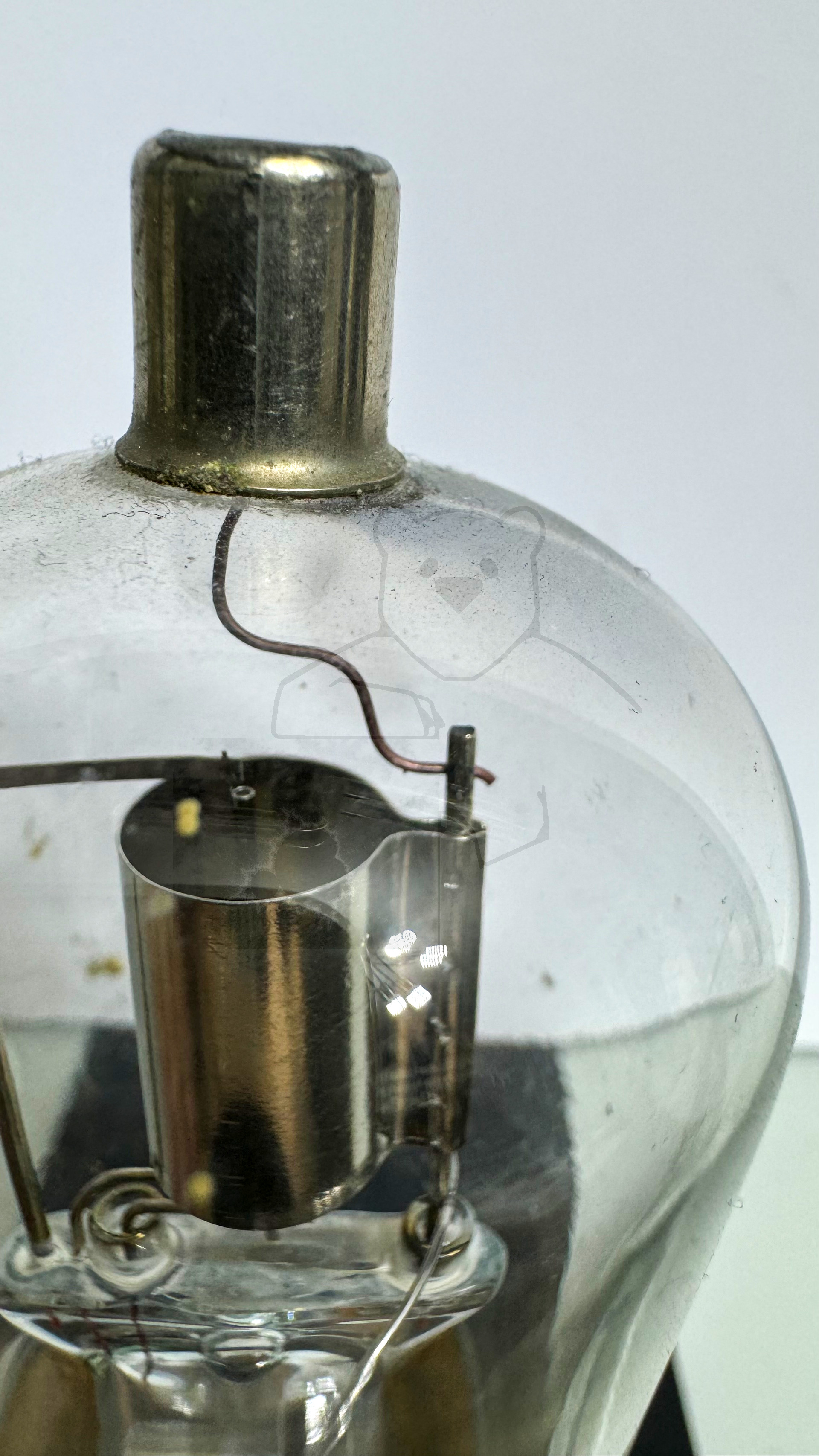

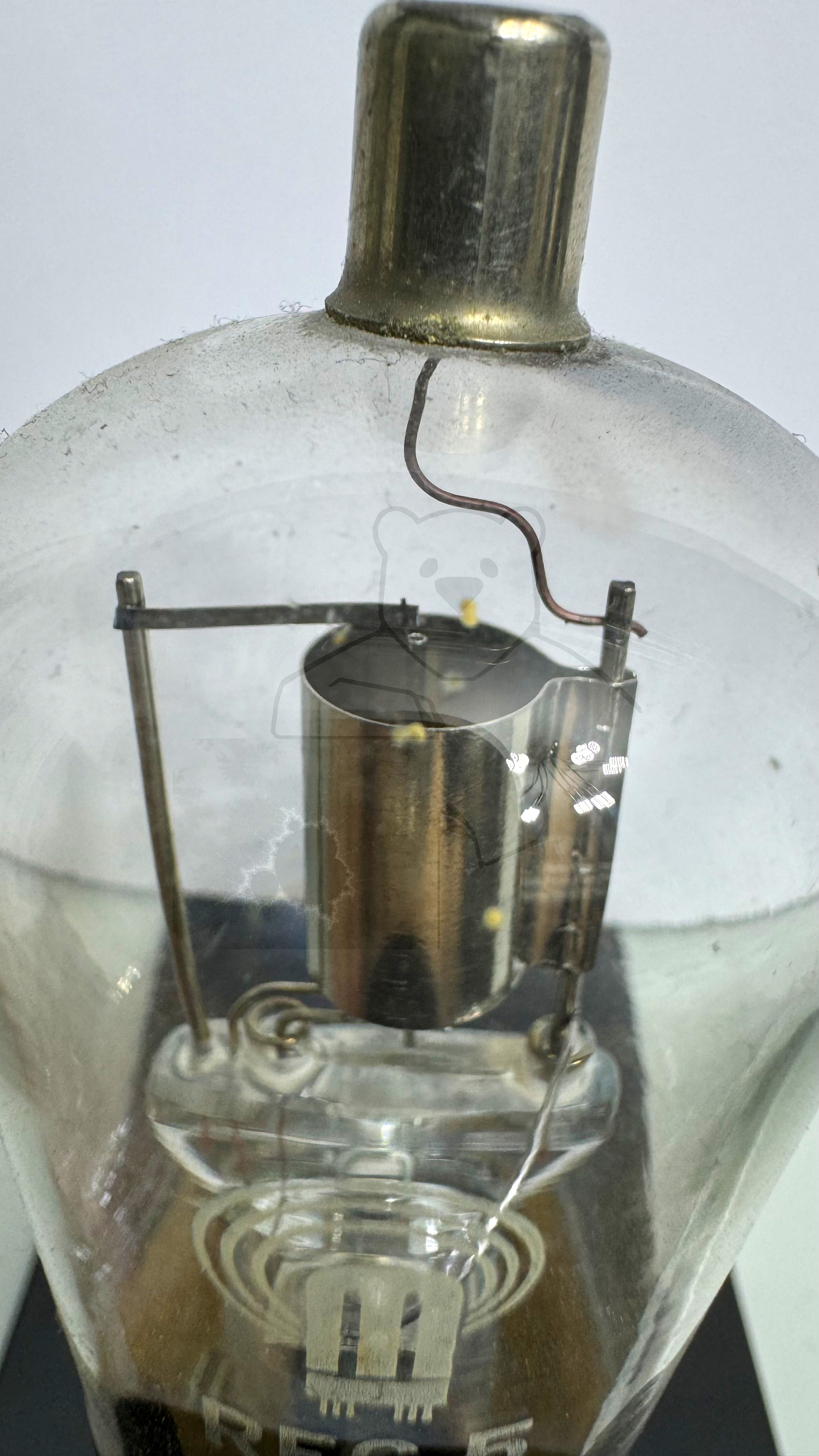

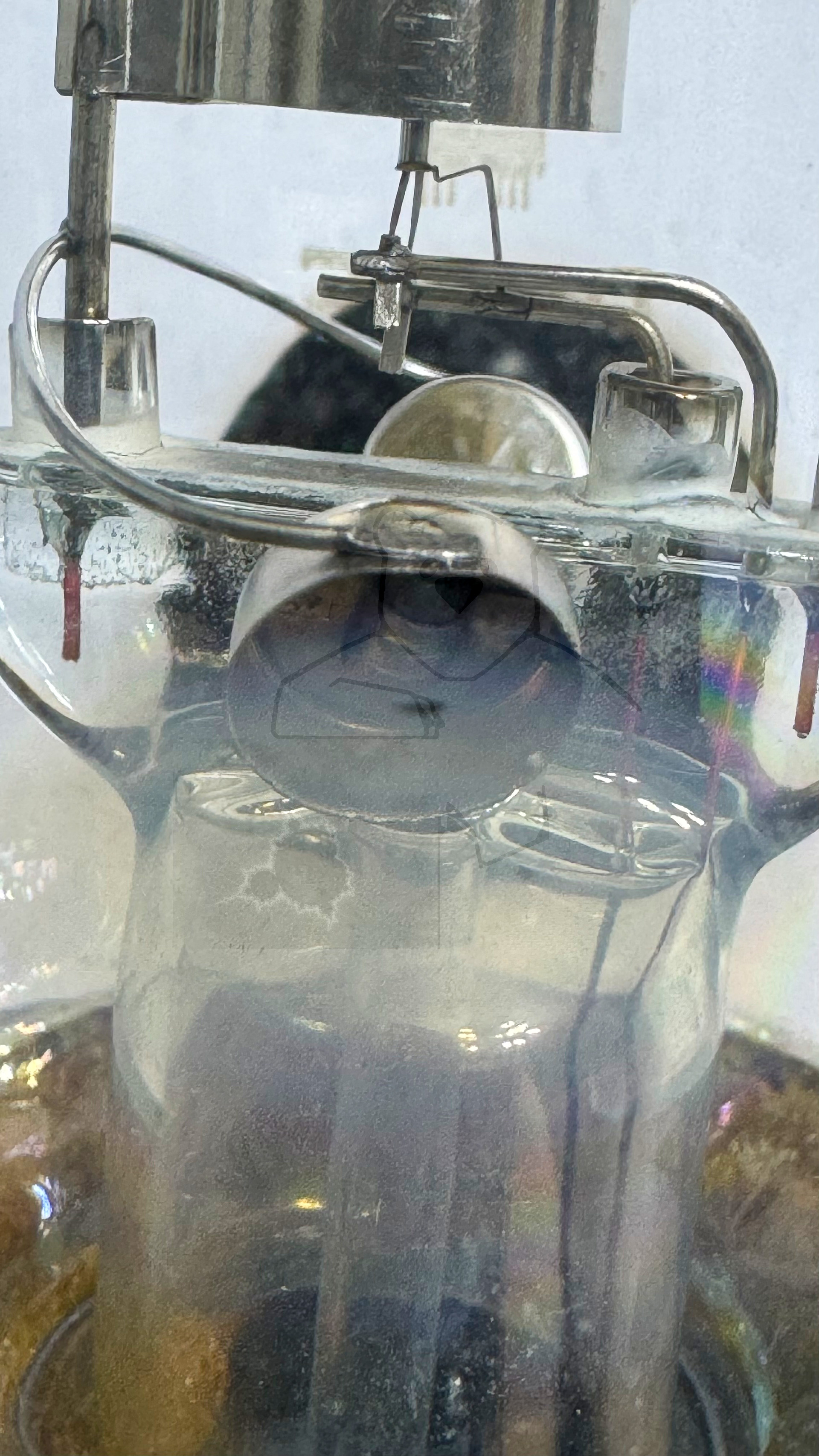

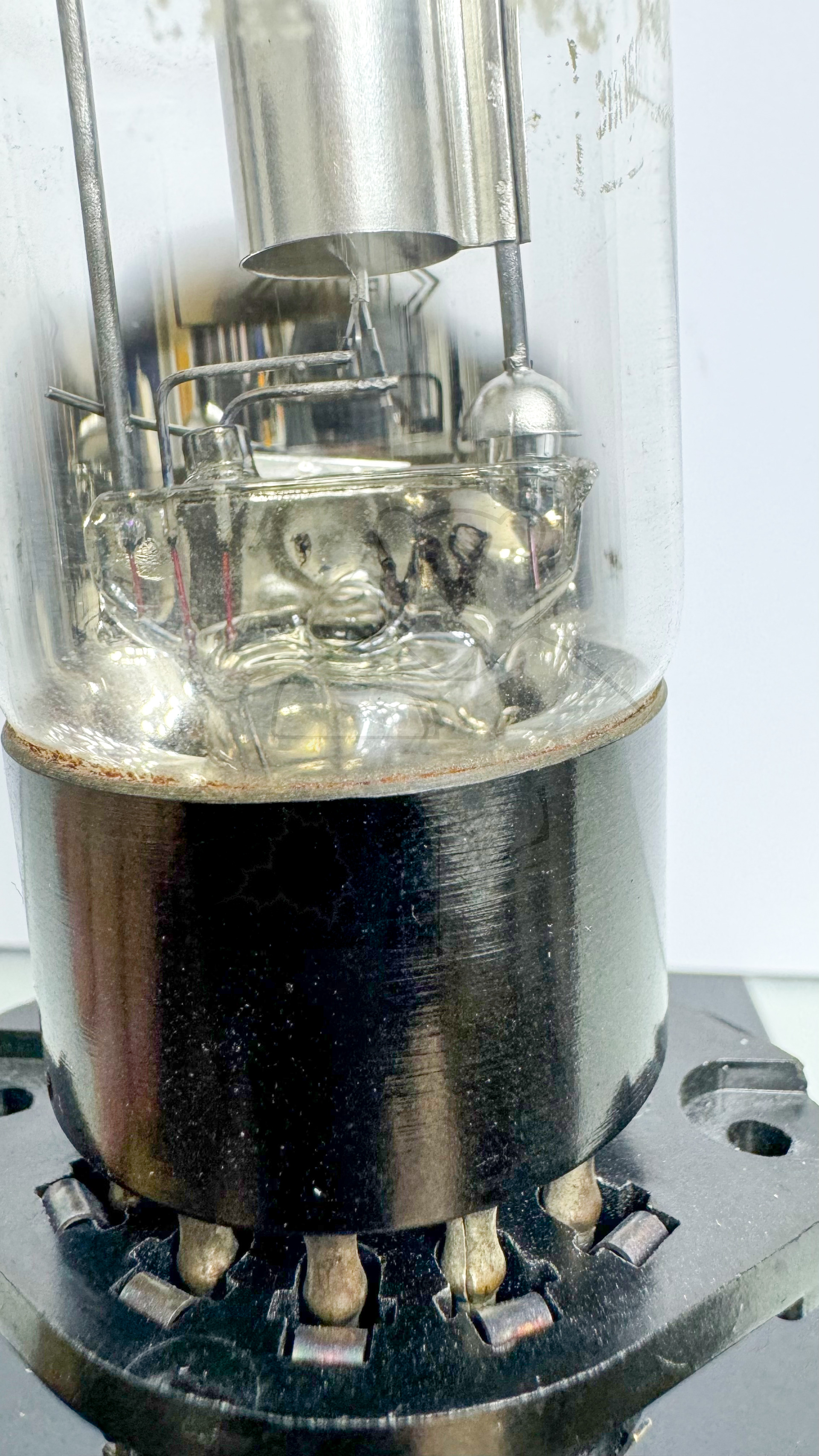

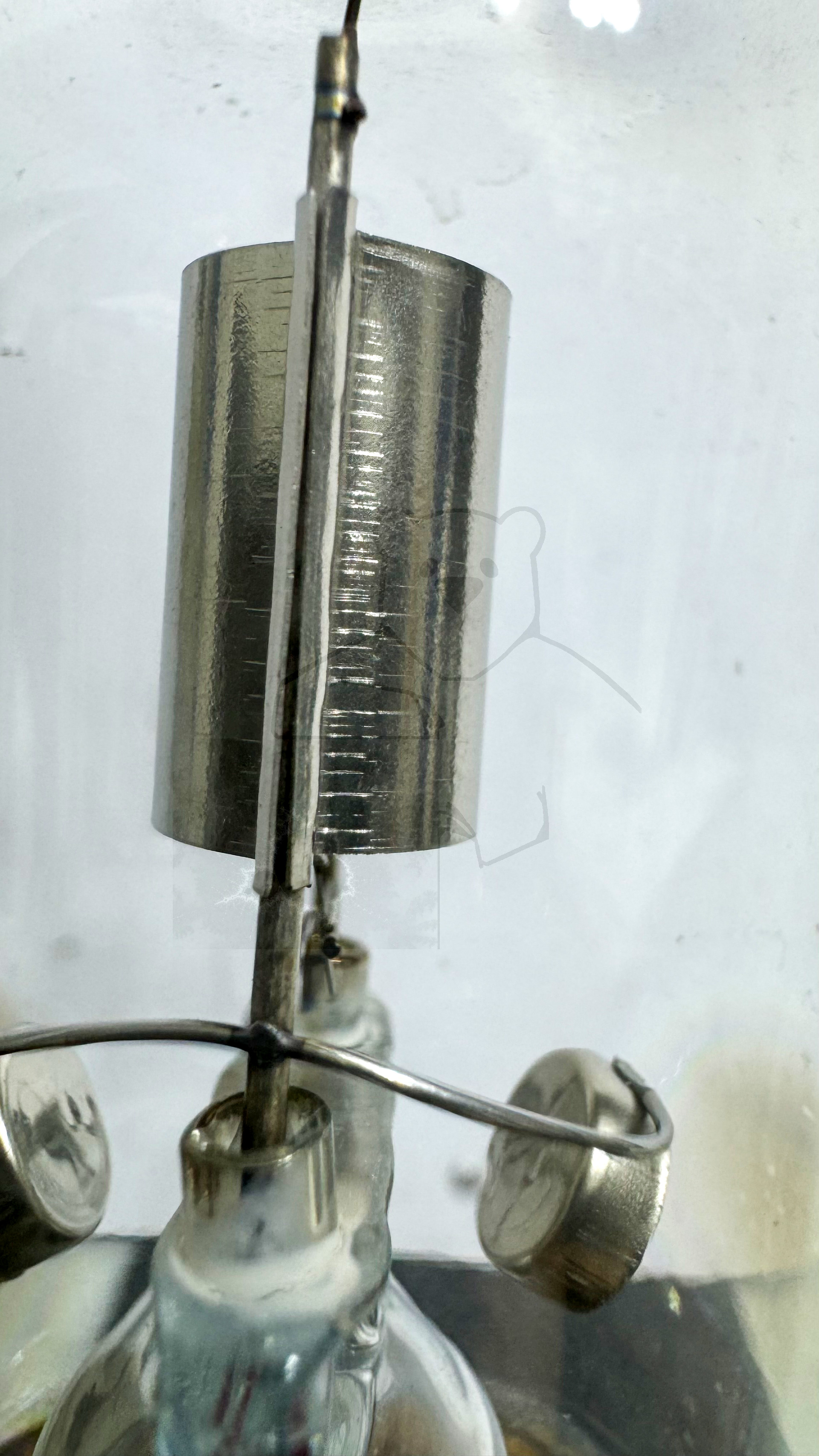

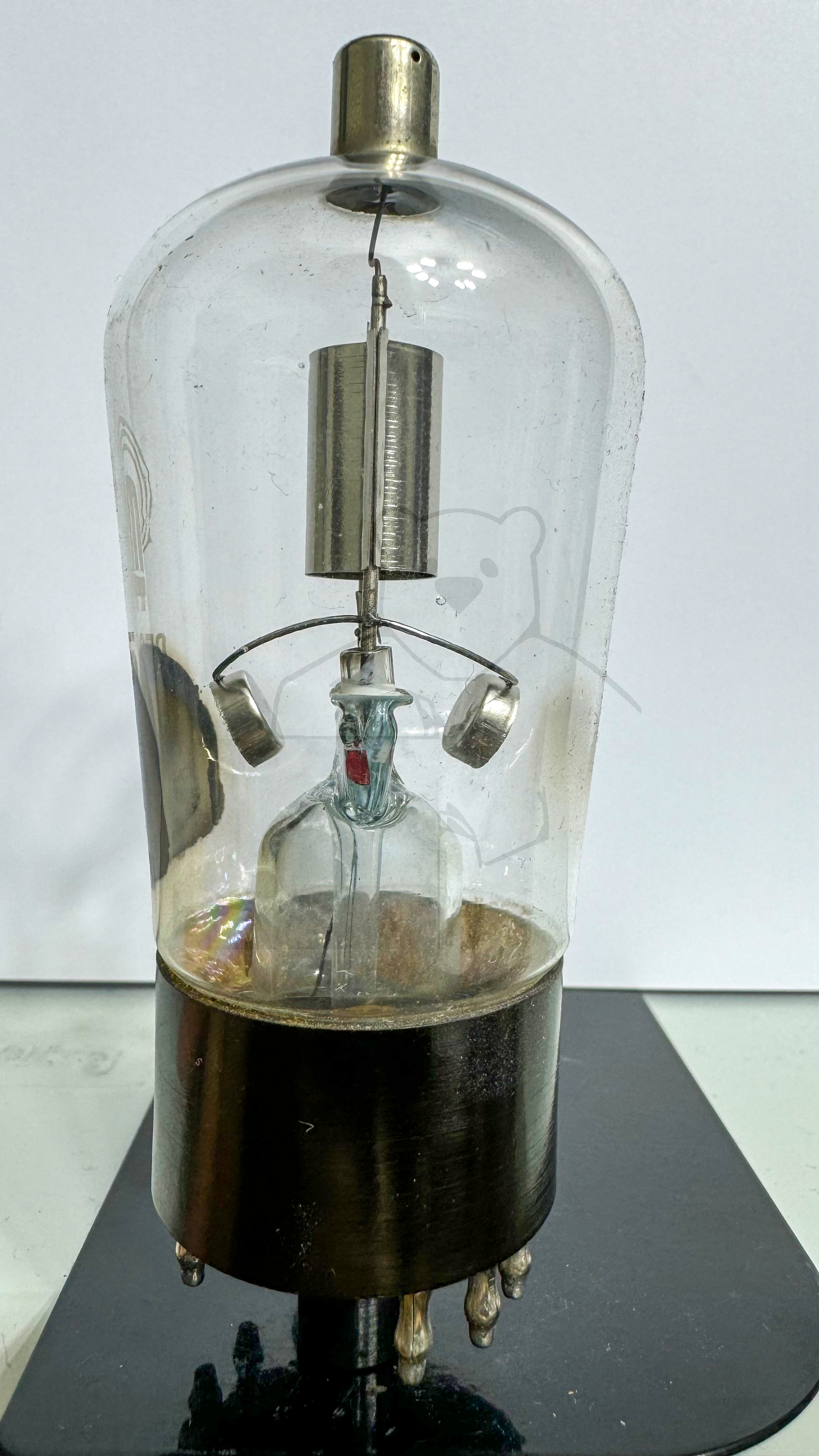

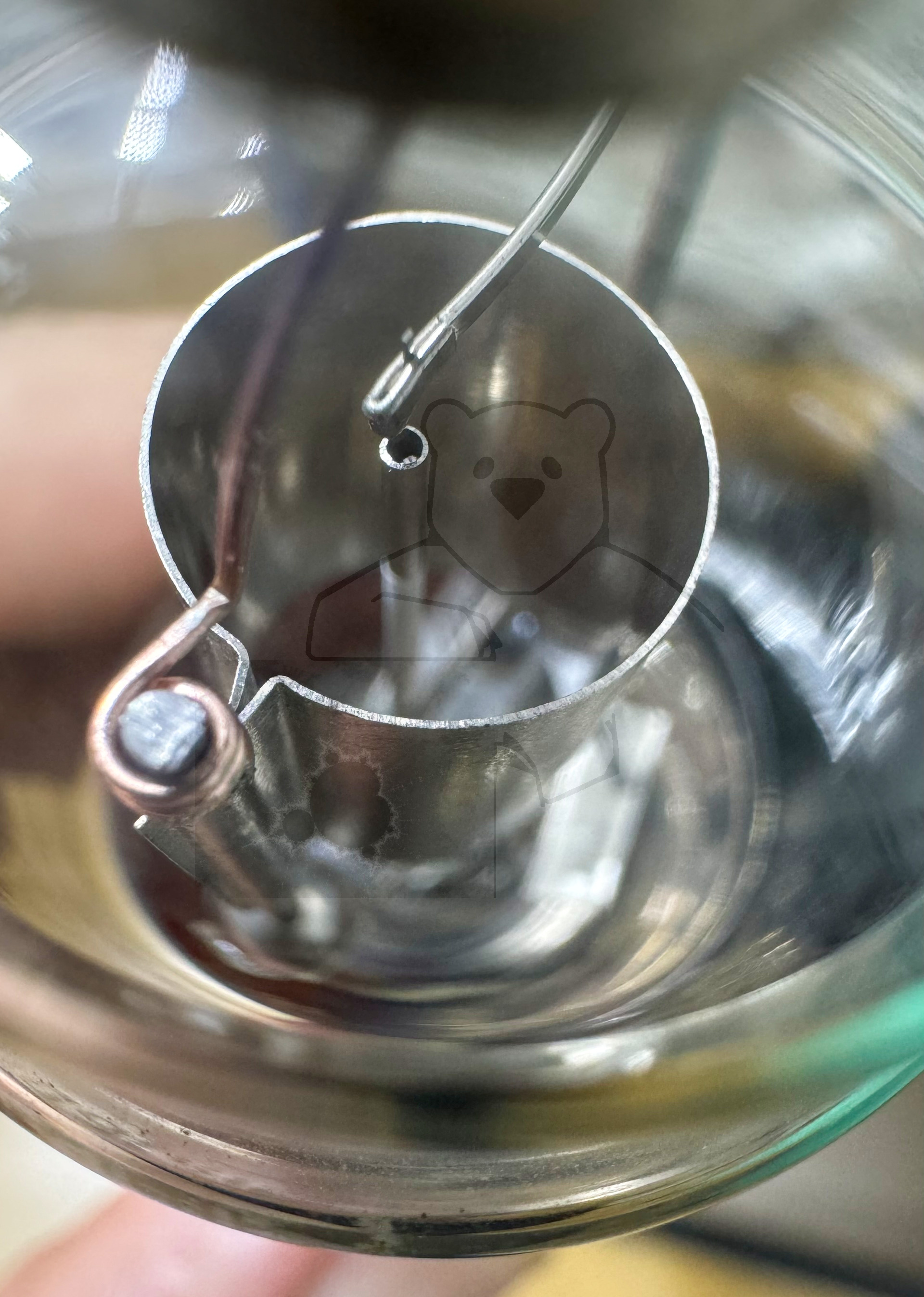

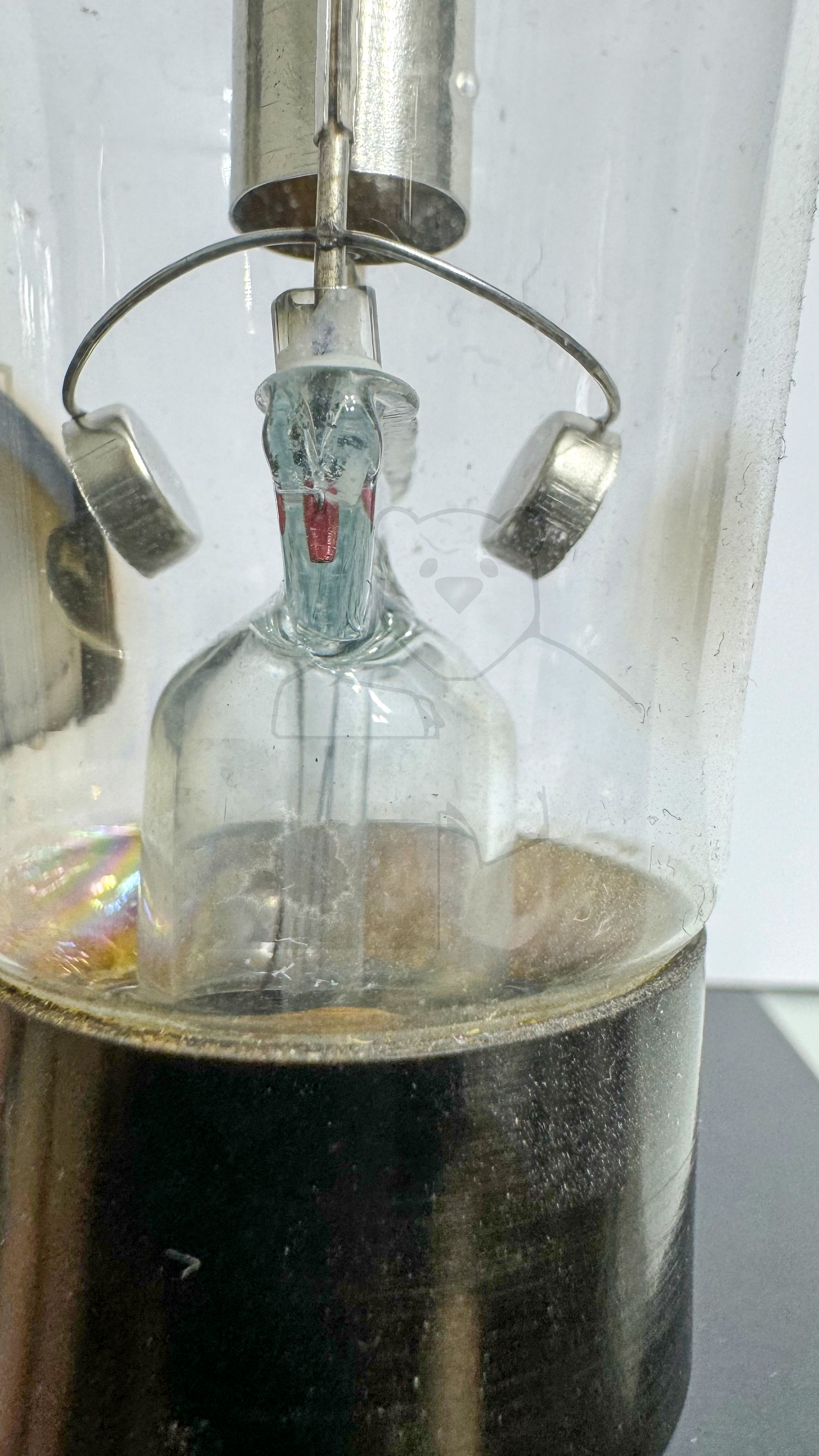

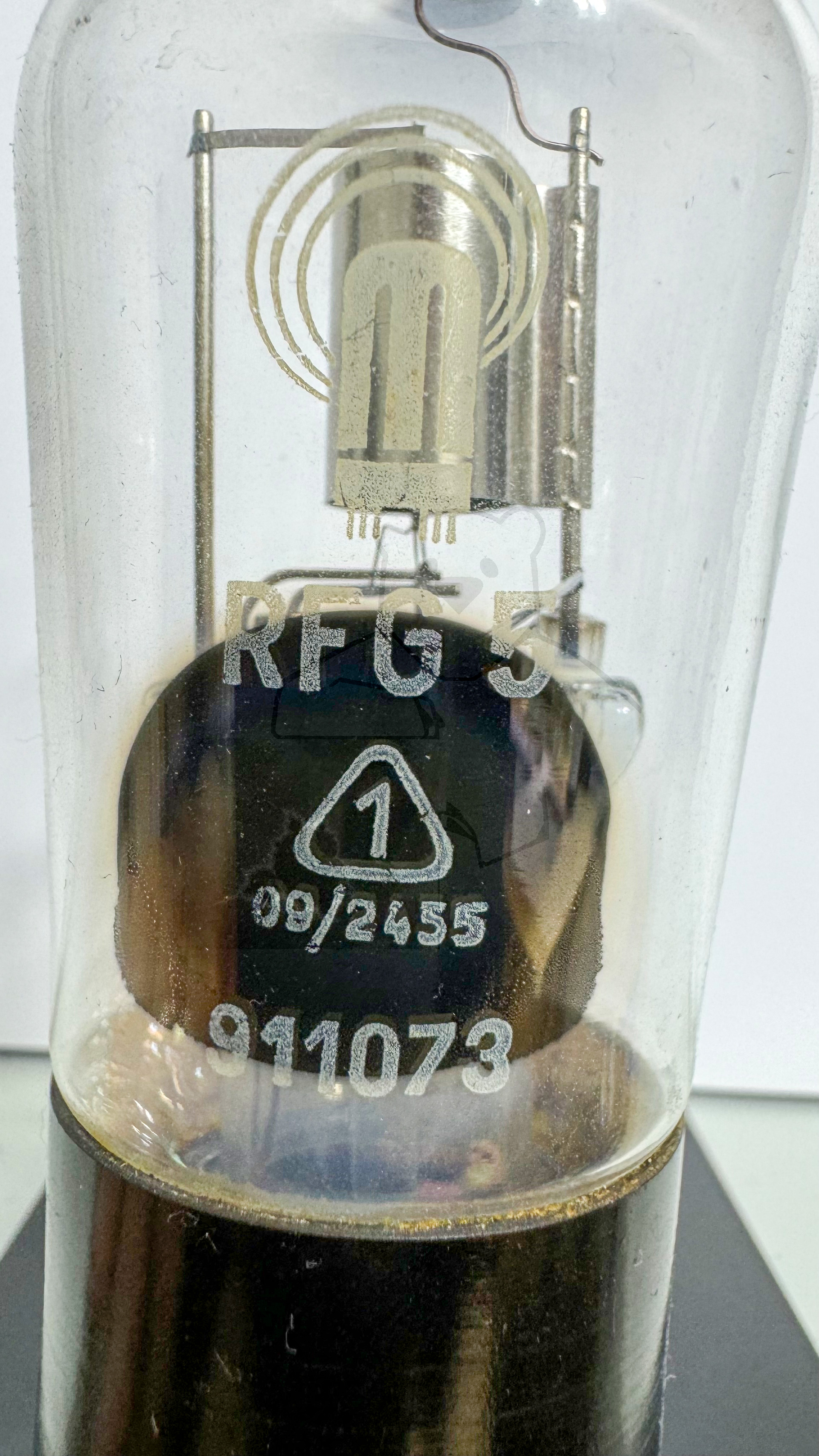

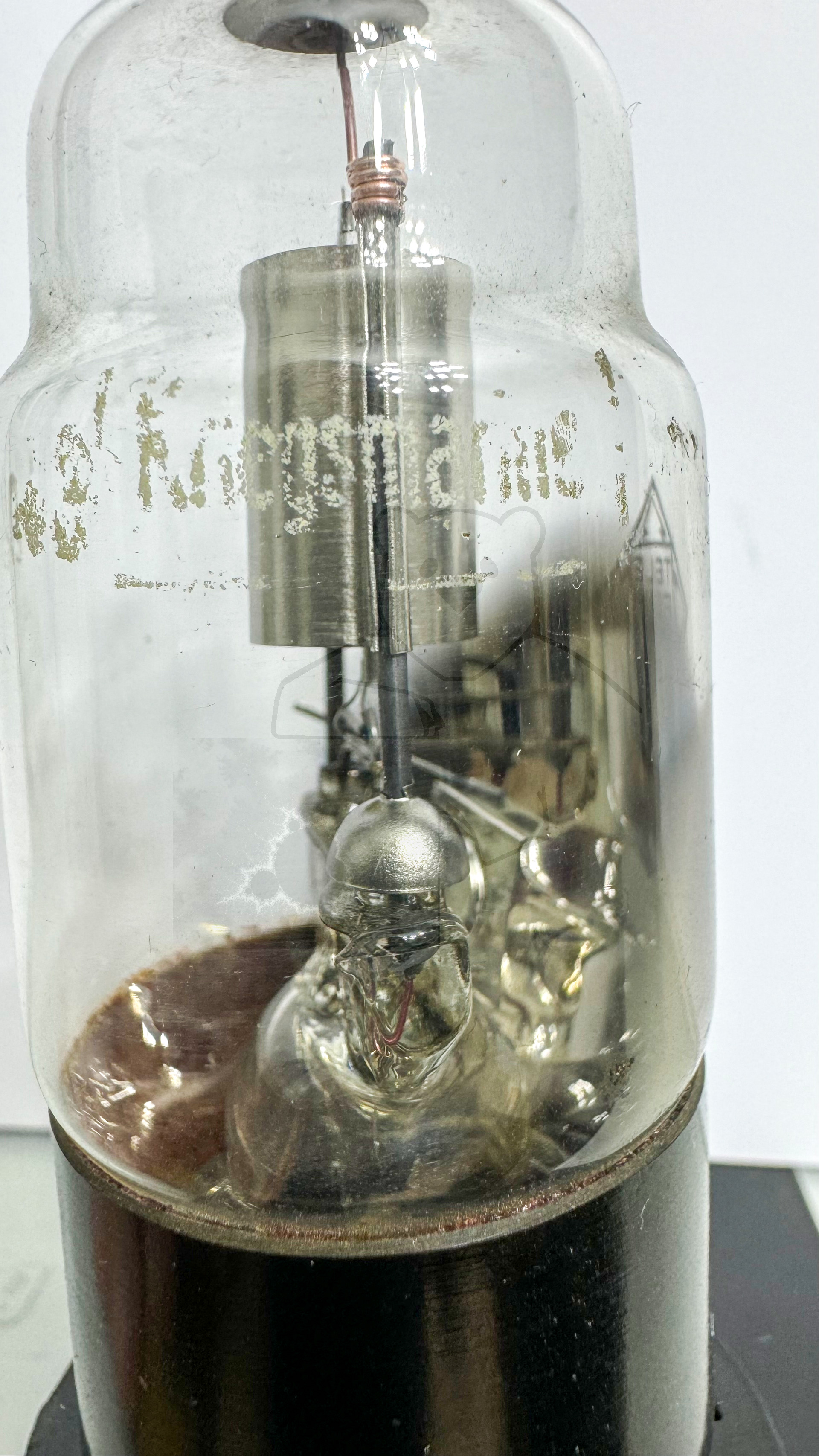

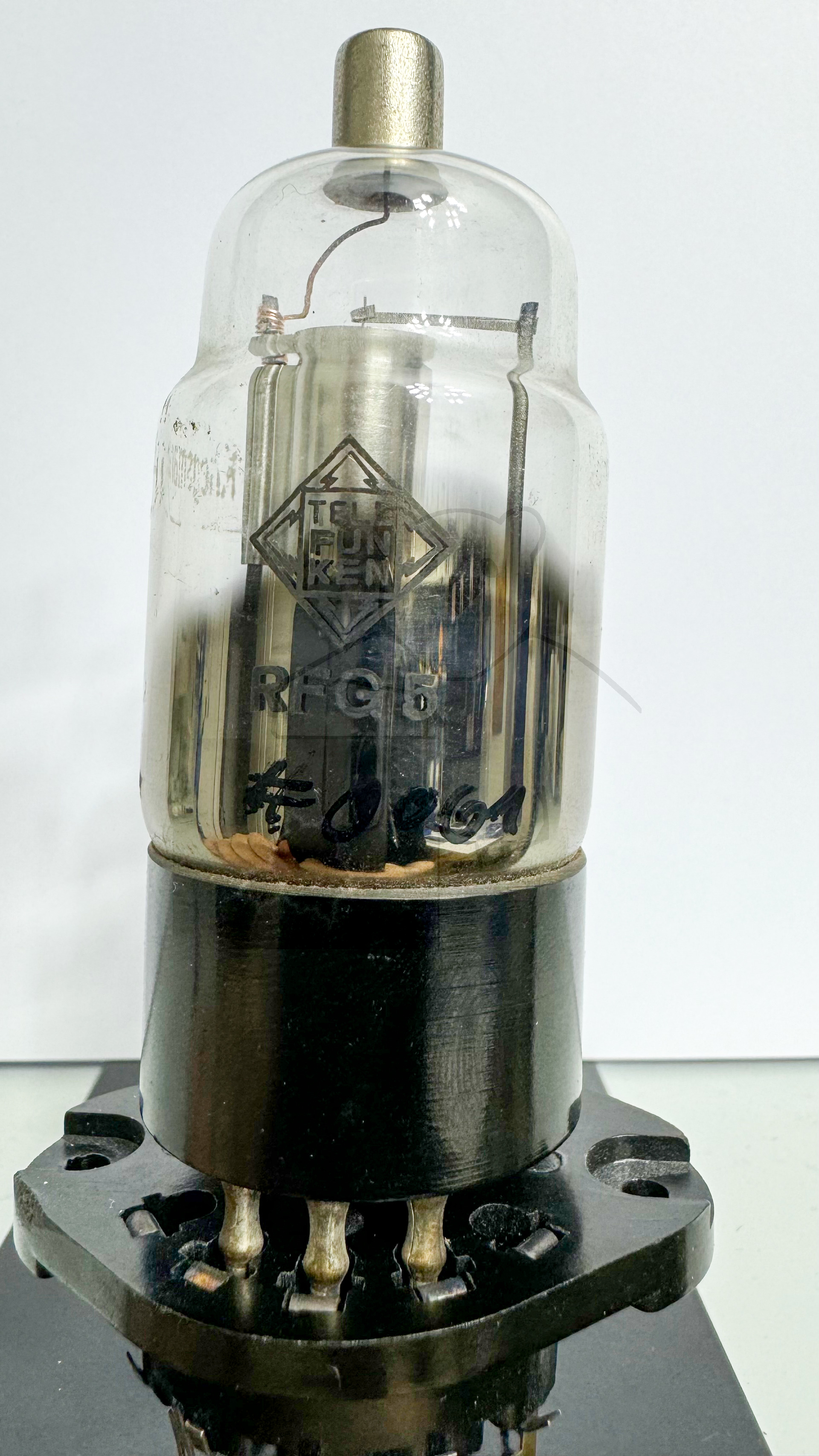

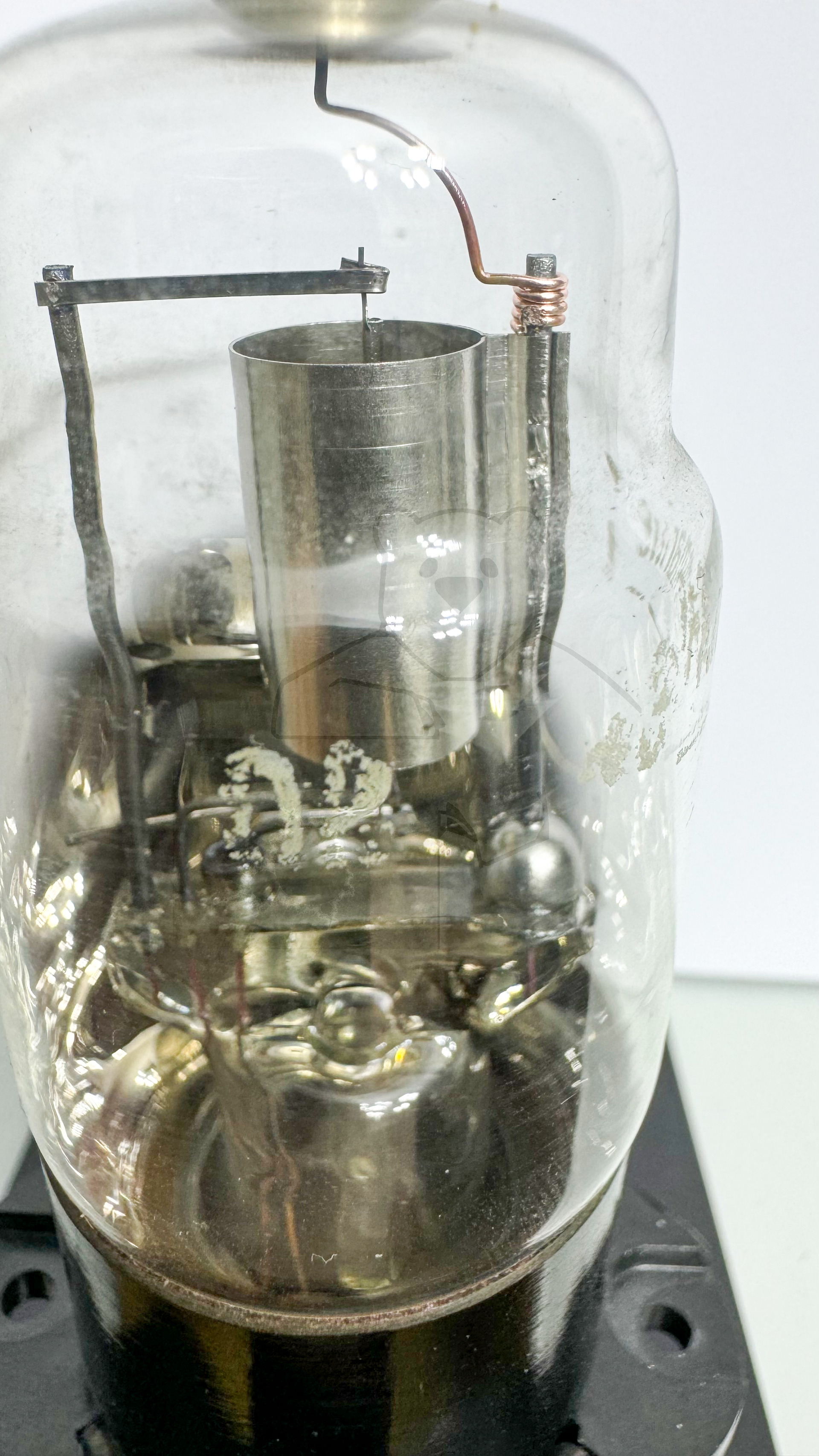

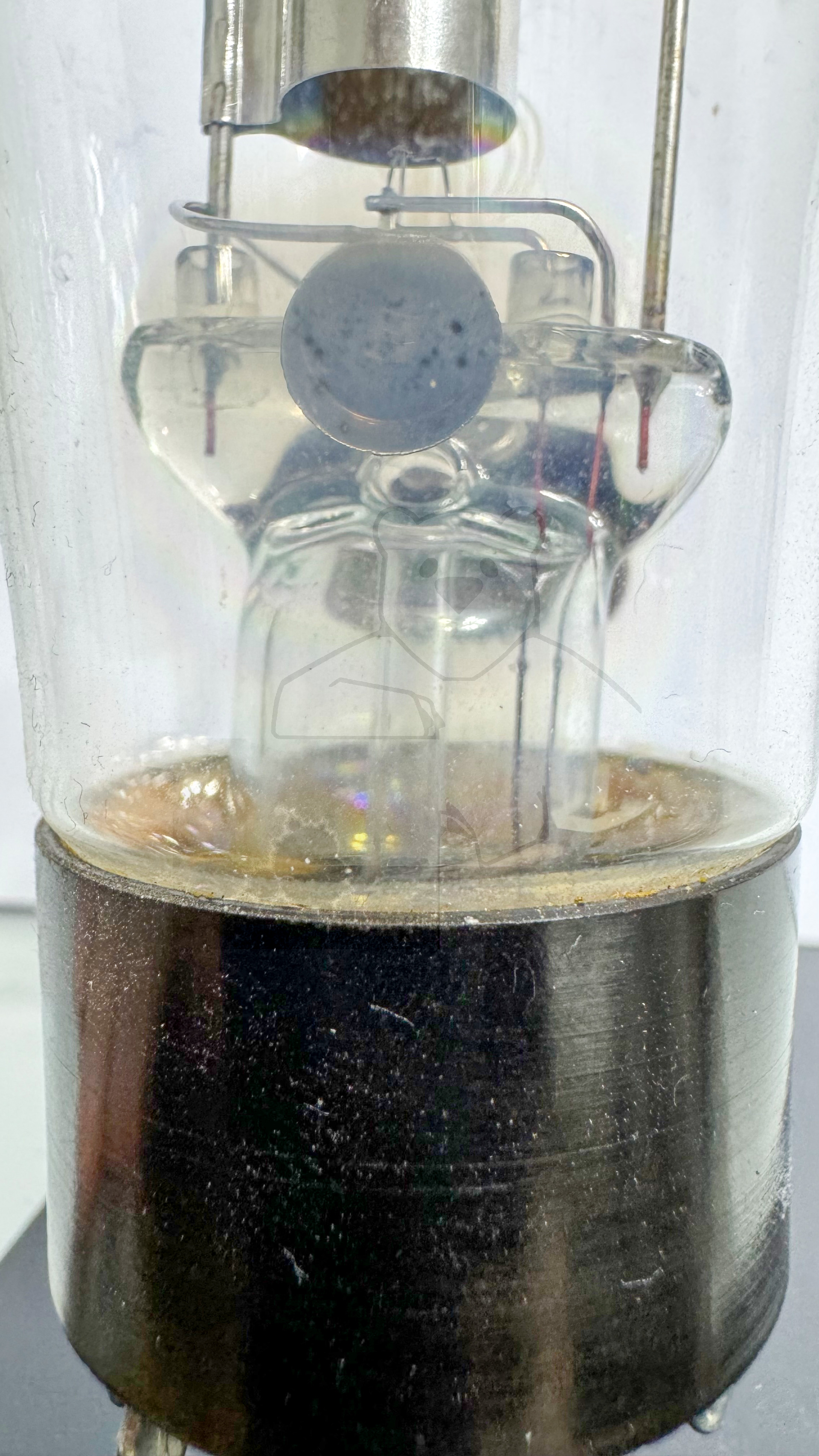

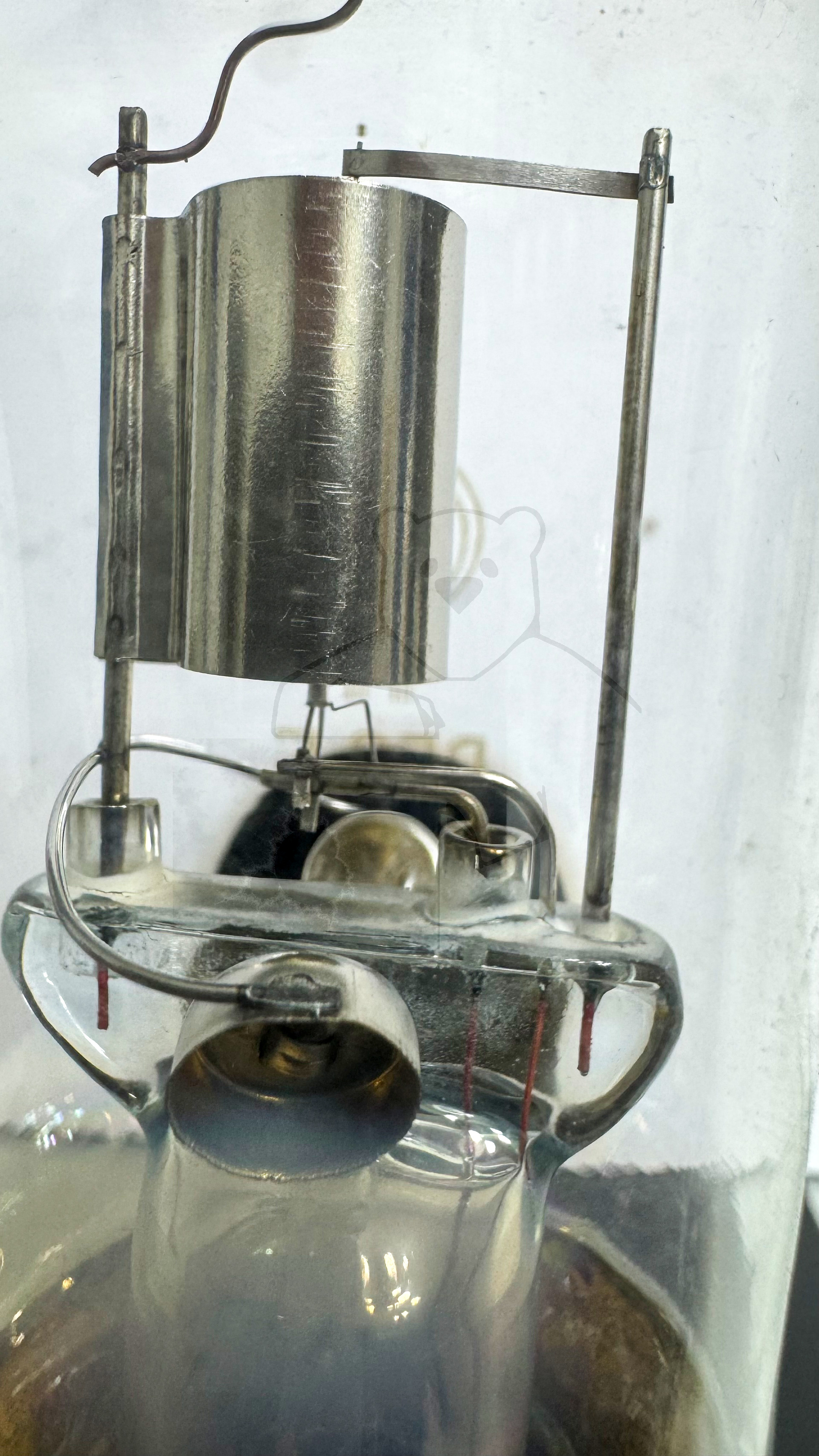

Daten und Bilder der Röhre: RFG5

🔎 Beschreibung der Röhre: RFG5

Name	RFG5
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Halb-Indirekt

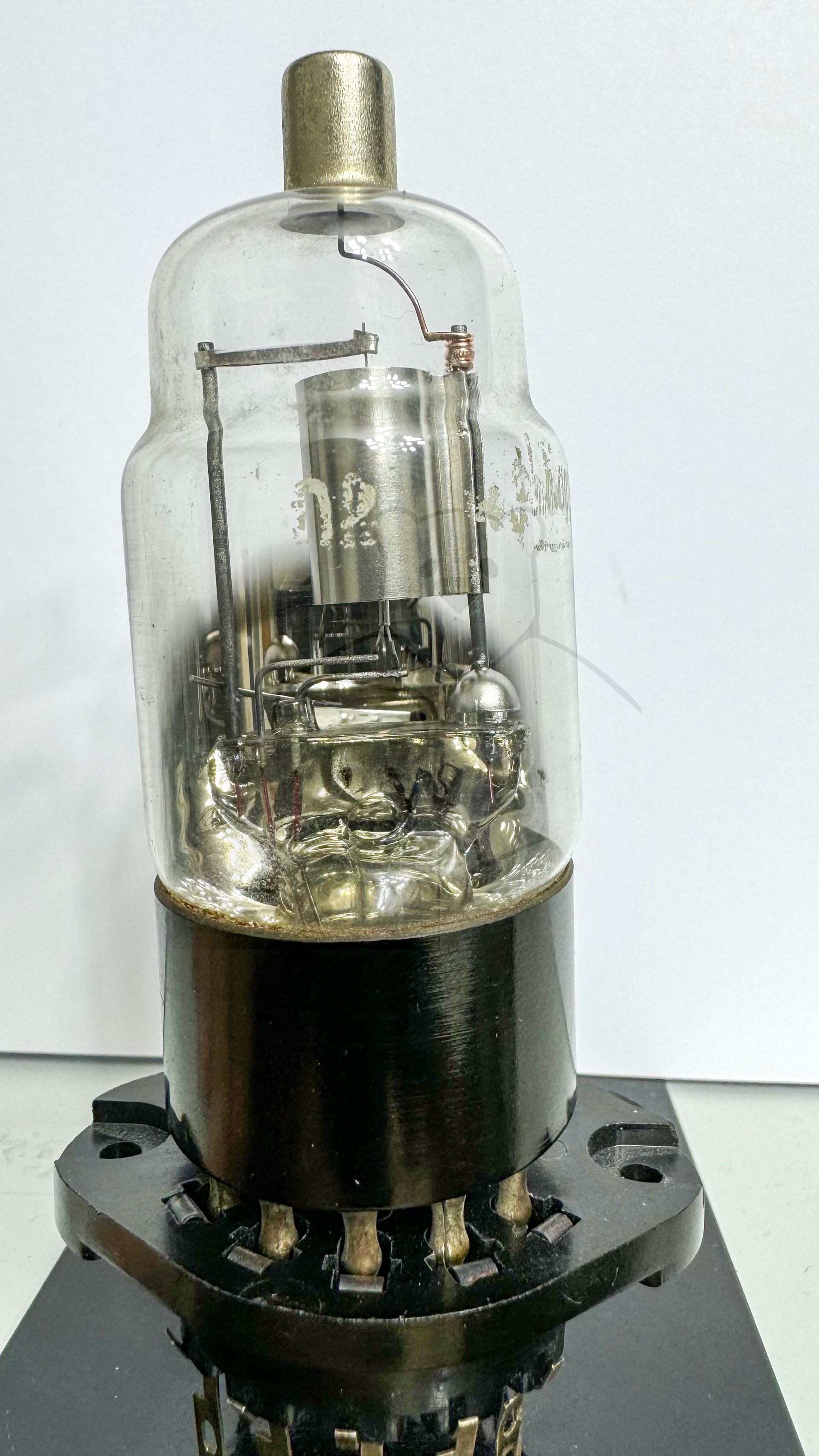

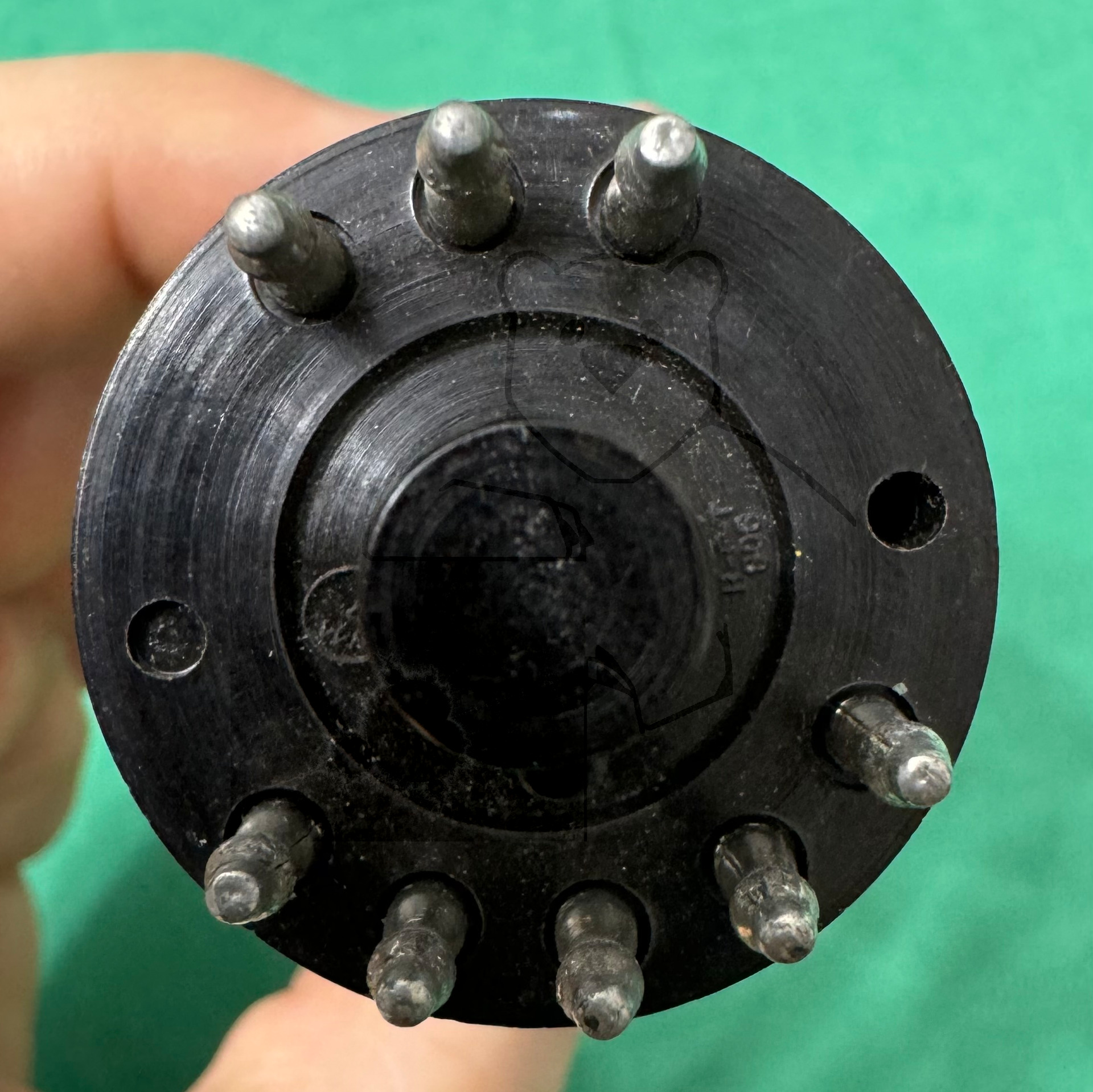

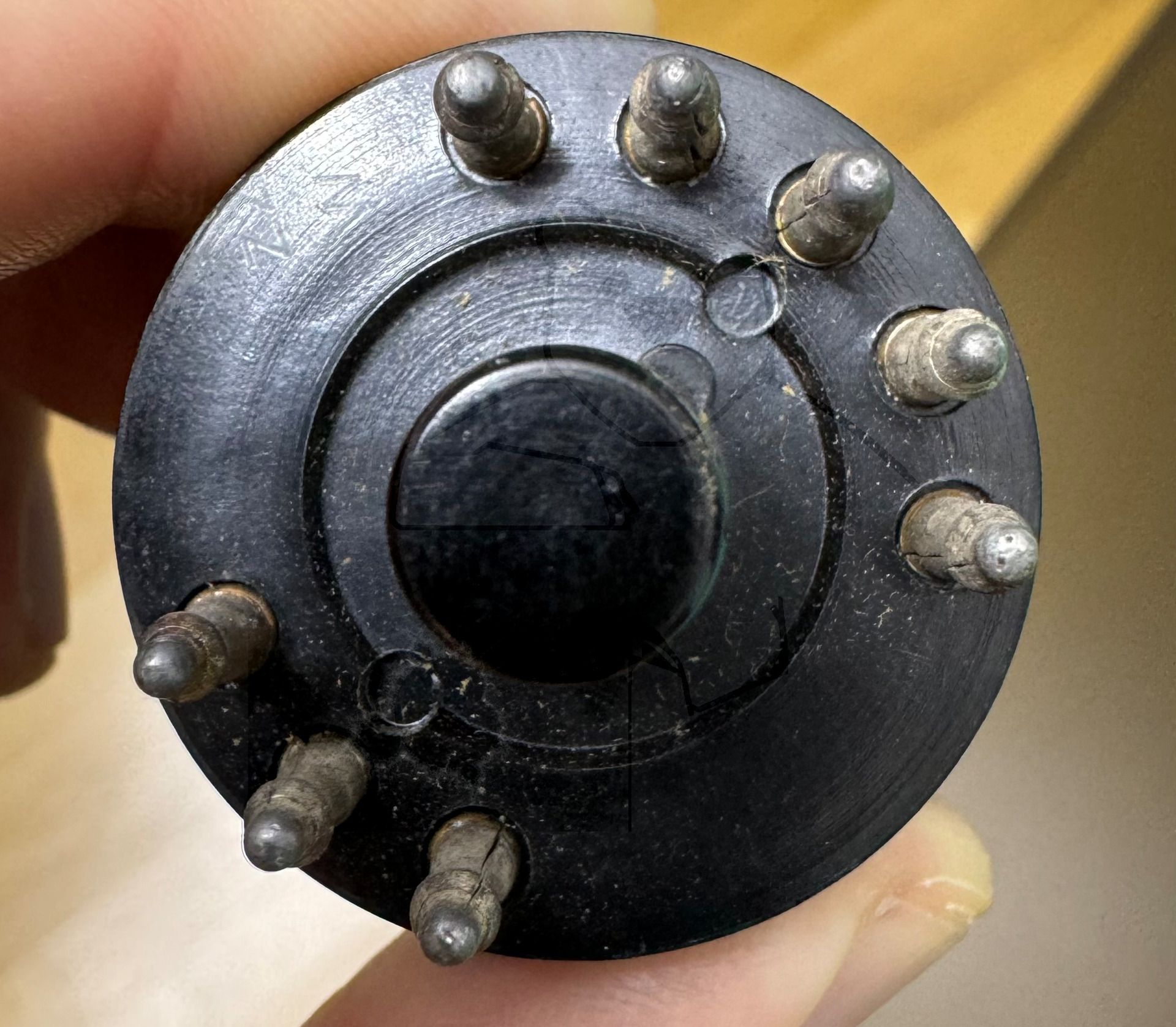

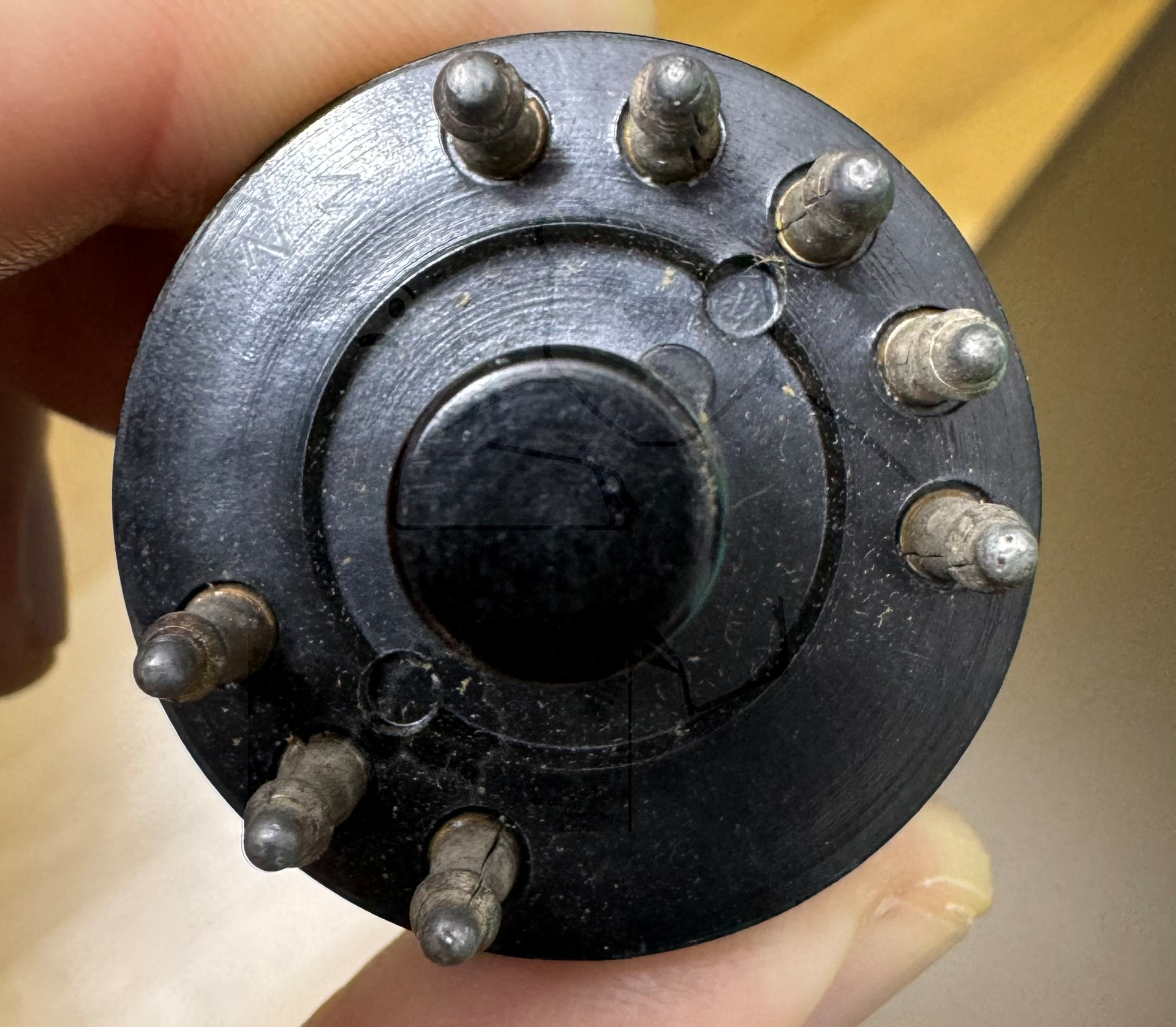

Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 16:55:51

🔎 Beschreibung der Systeme für die Röhre: RFG5

	System 1
Kathode	3
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

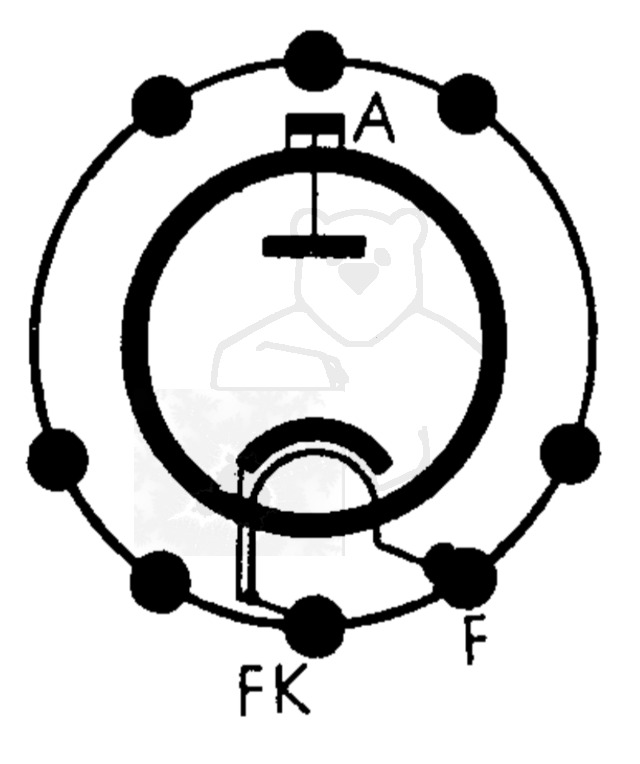

🔎 Sockelschaltung der RFG5

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RFG5
Datenblatt RFG5 RFT.pdf (54 kB)
Datenblatt RFG5 Telefunken Version 1.pdf (44 kB)
Datenblatt RFG5 Telefunken Version 2.pdf (16 kB)
Pruefkarte RFG5 - Funke W19 Roehrenpruefer.pdf (135 kB)
Pruefkarte RFG5 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)
