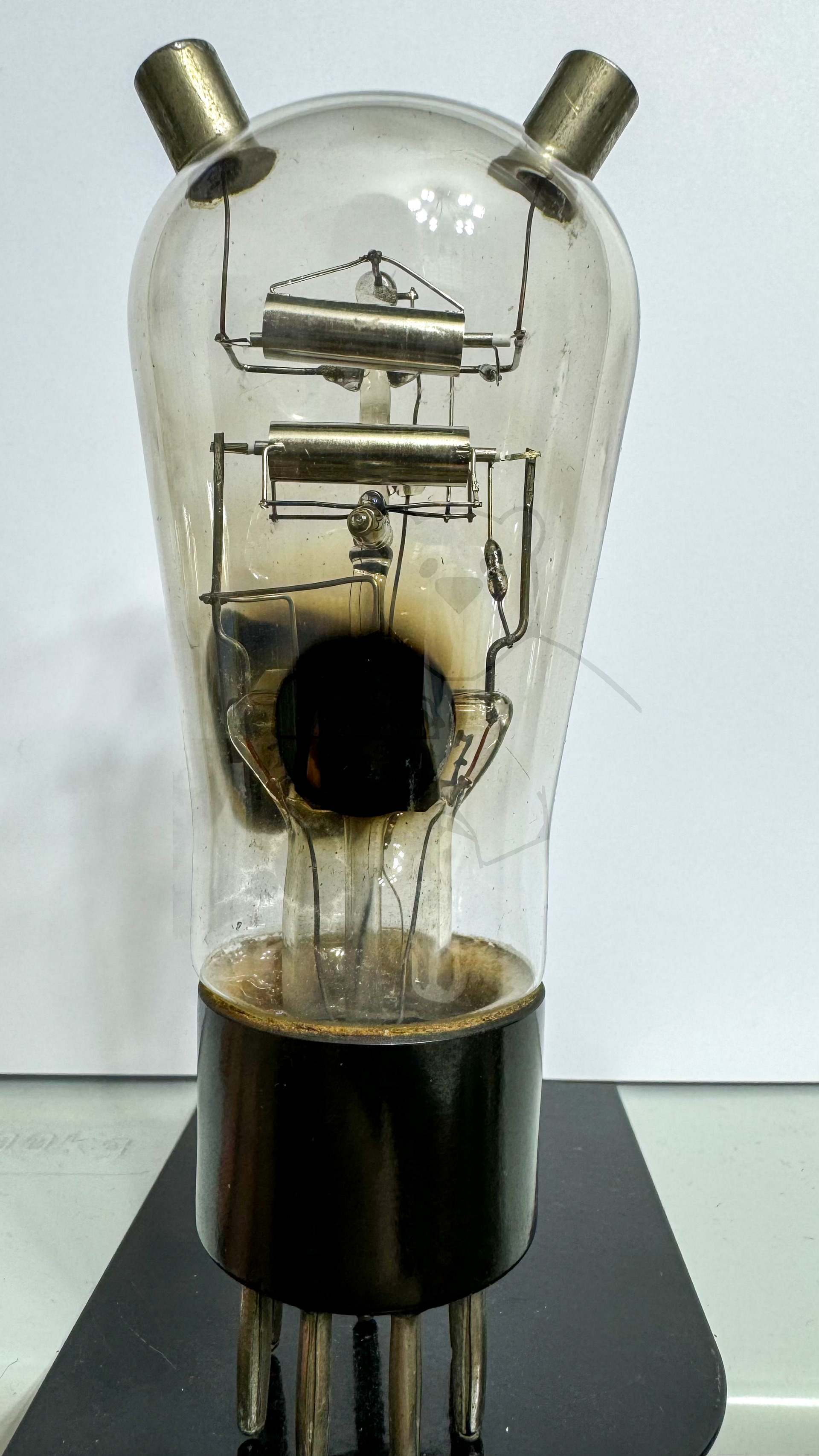

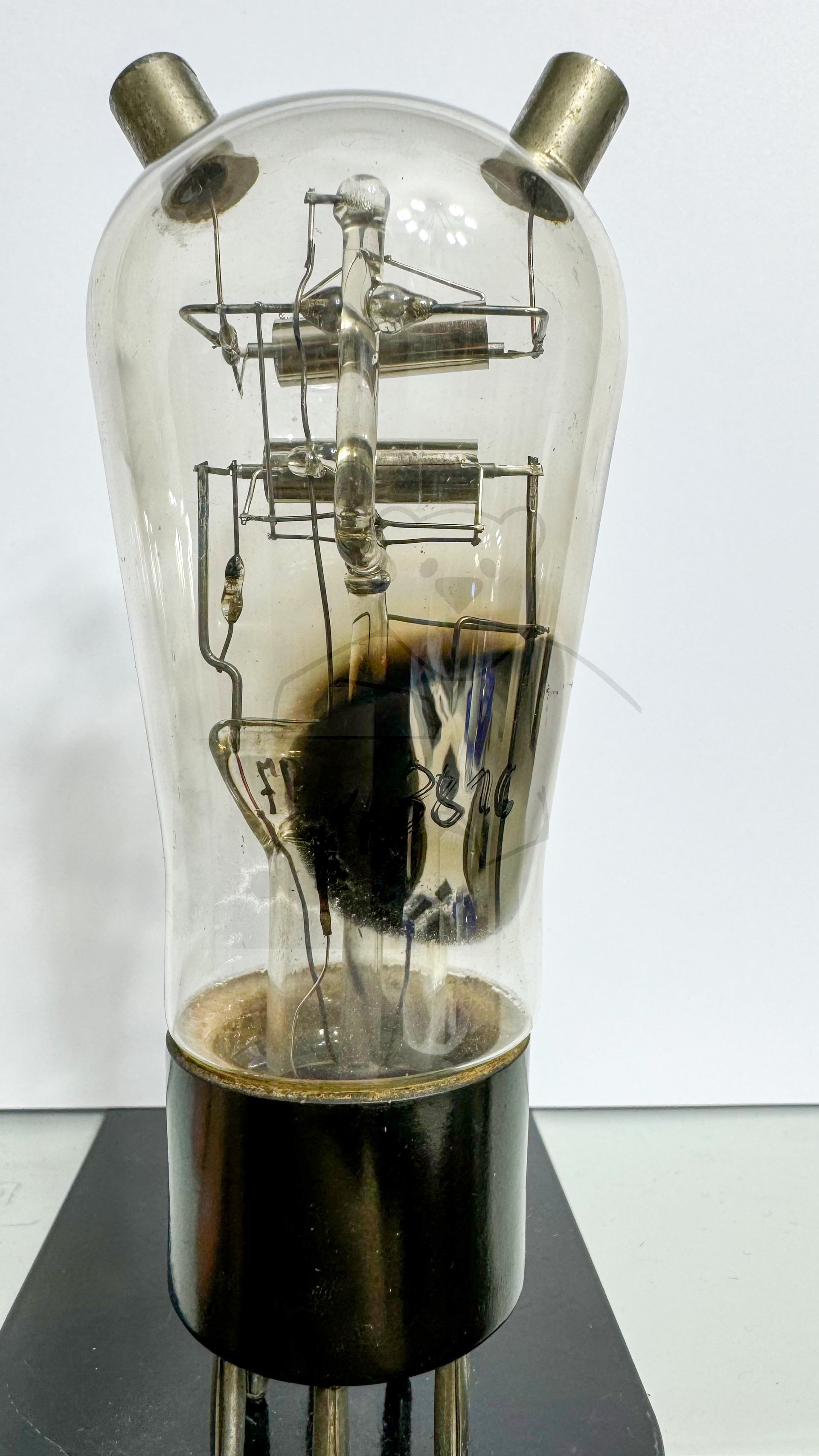

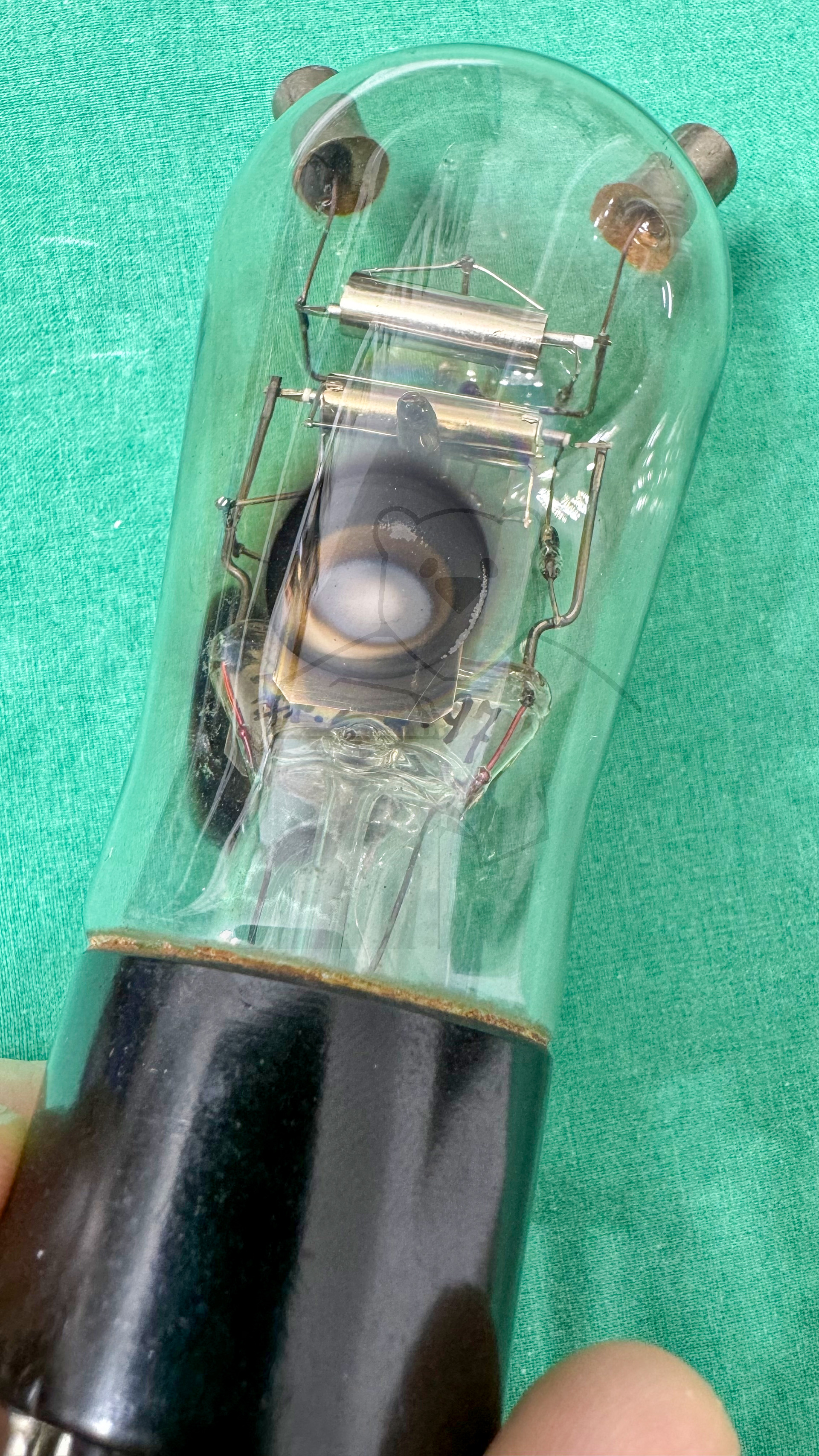

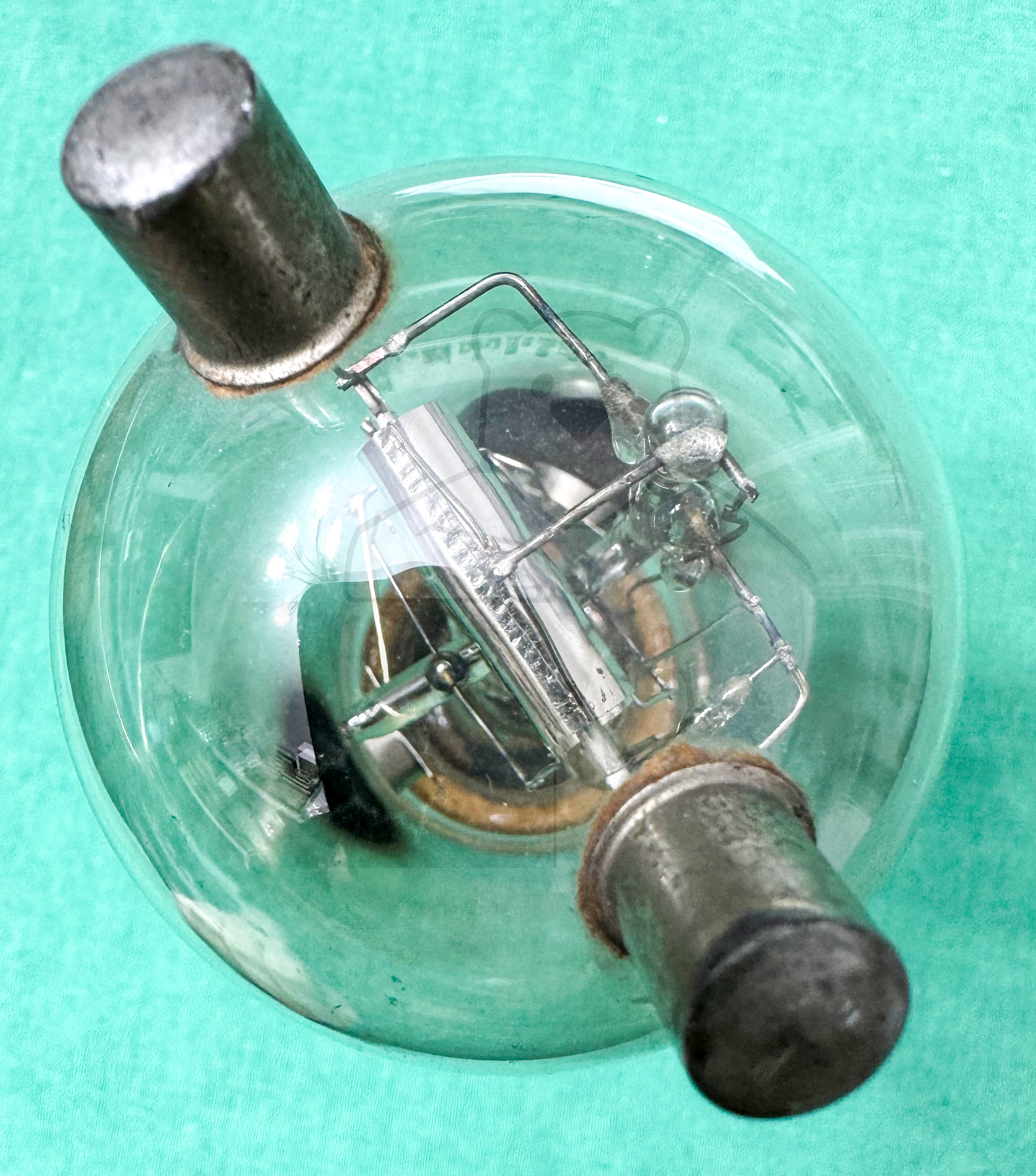

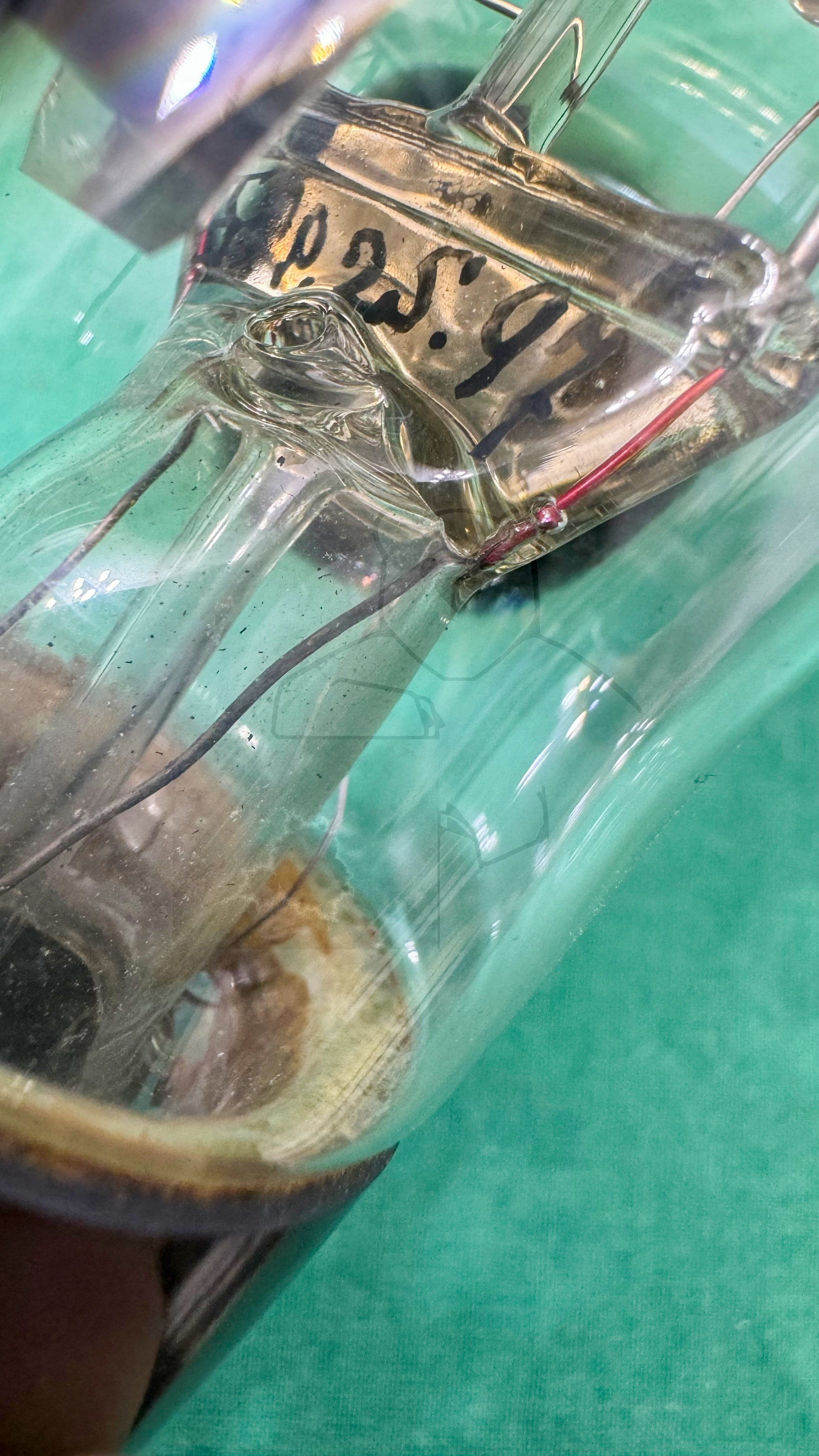

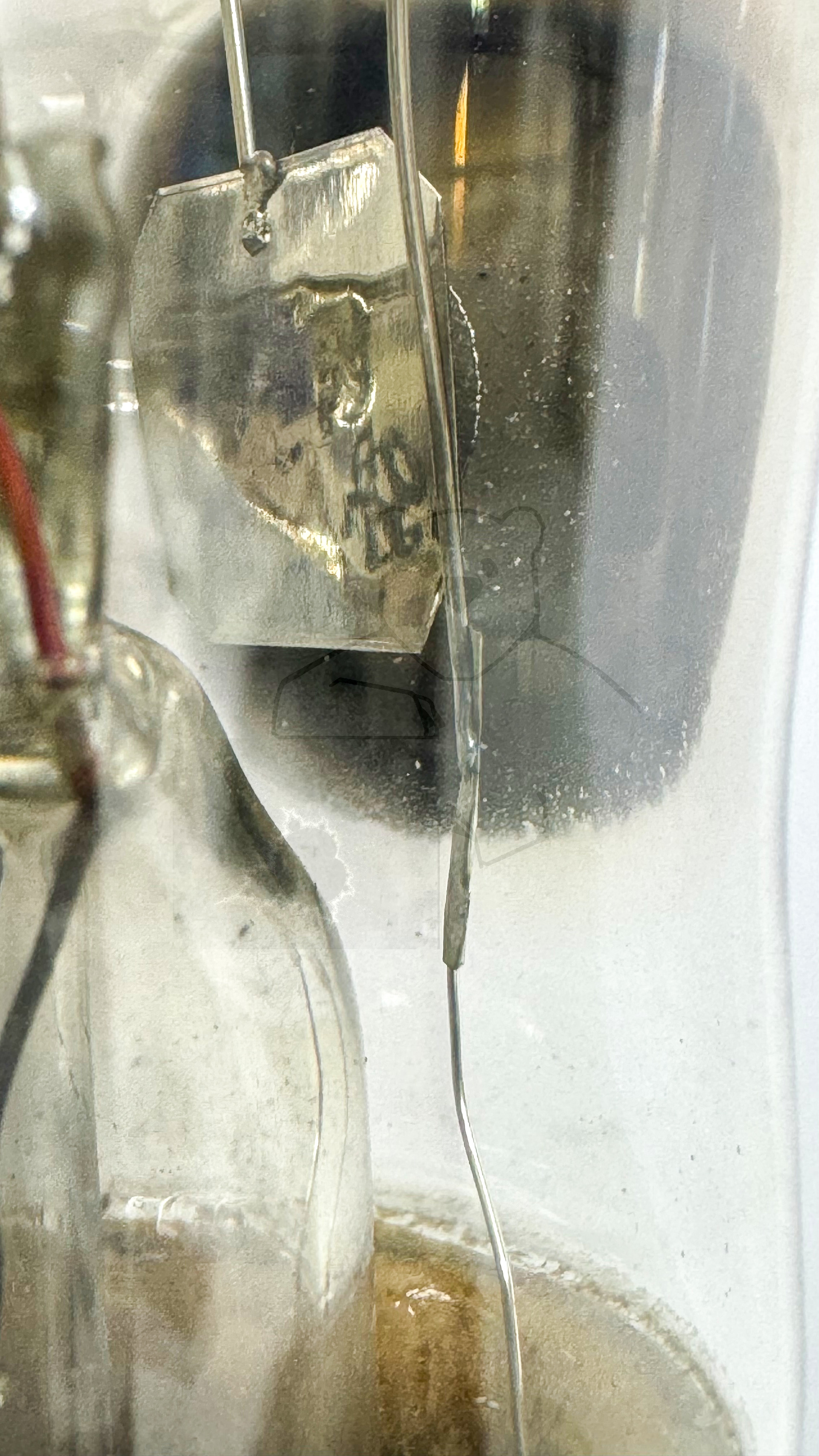

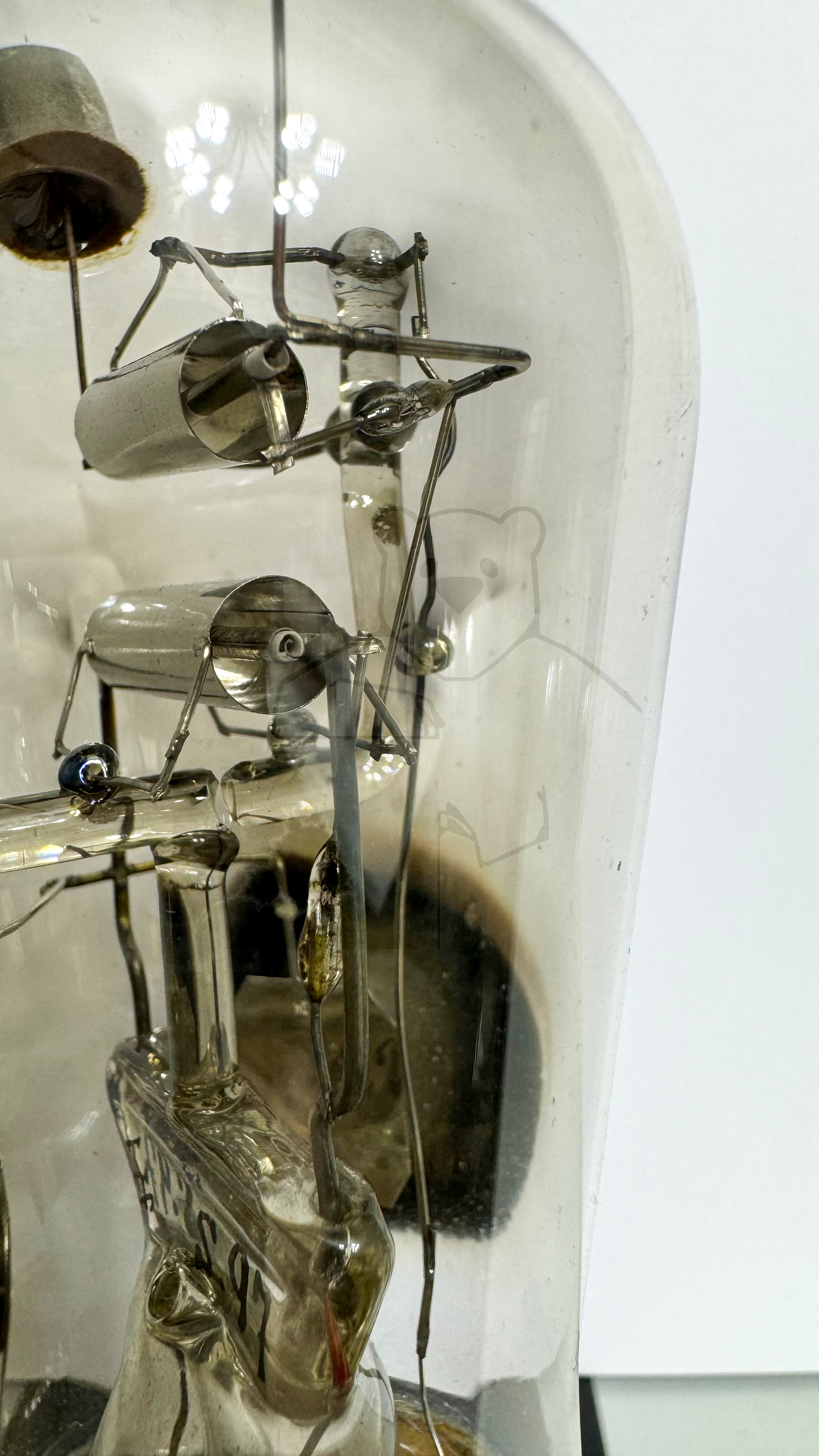

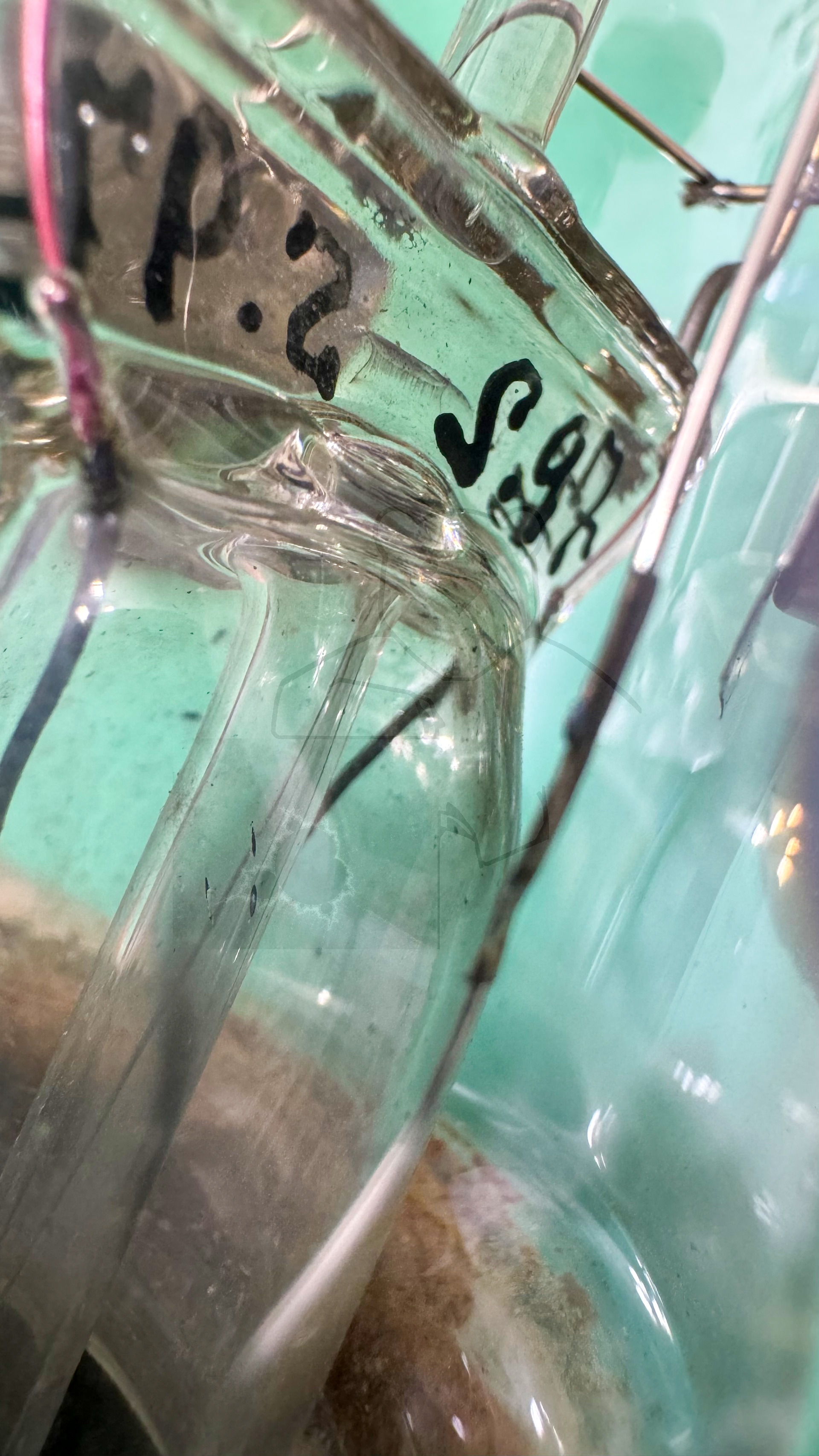

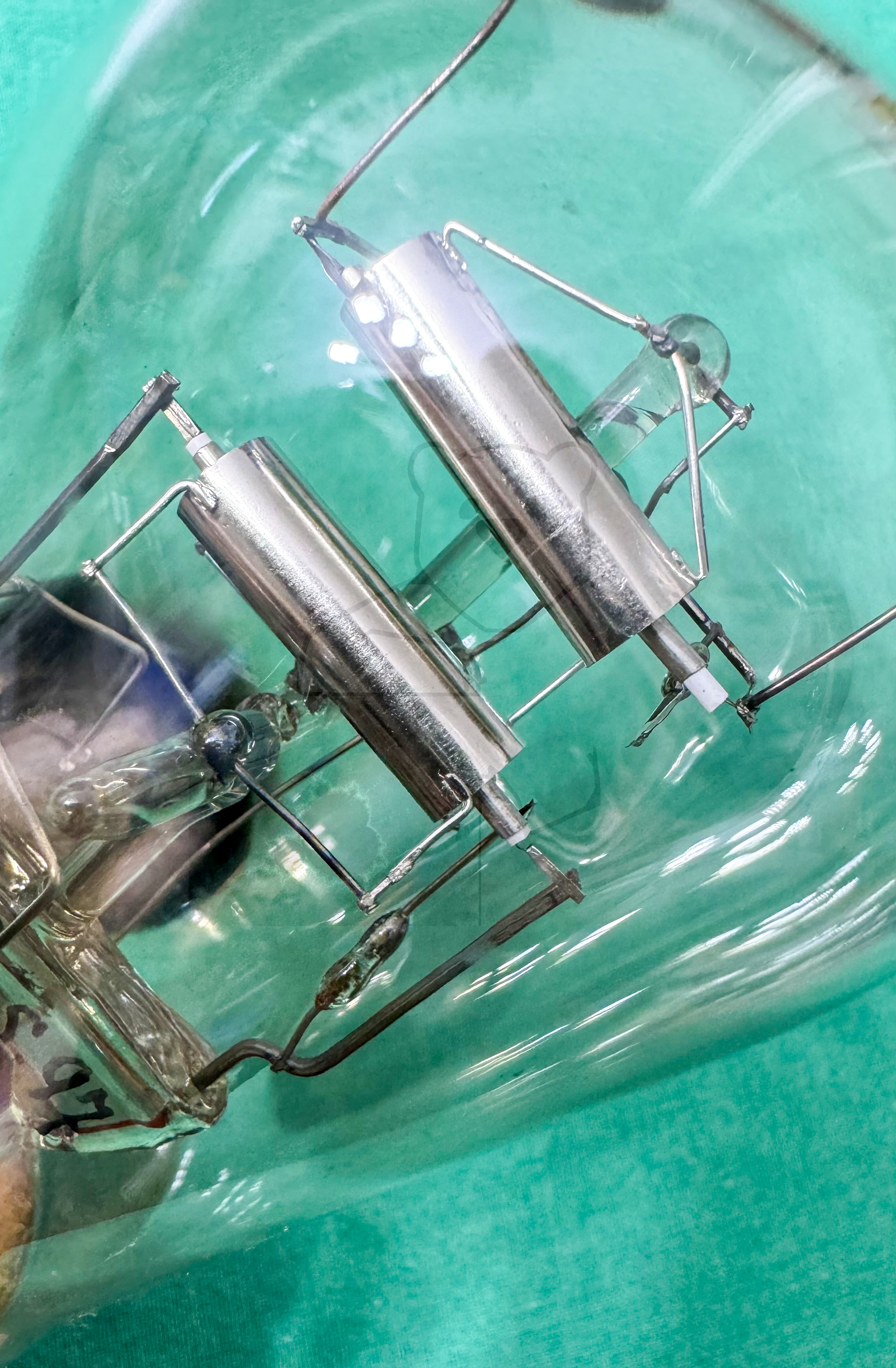

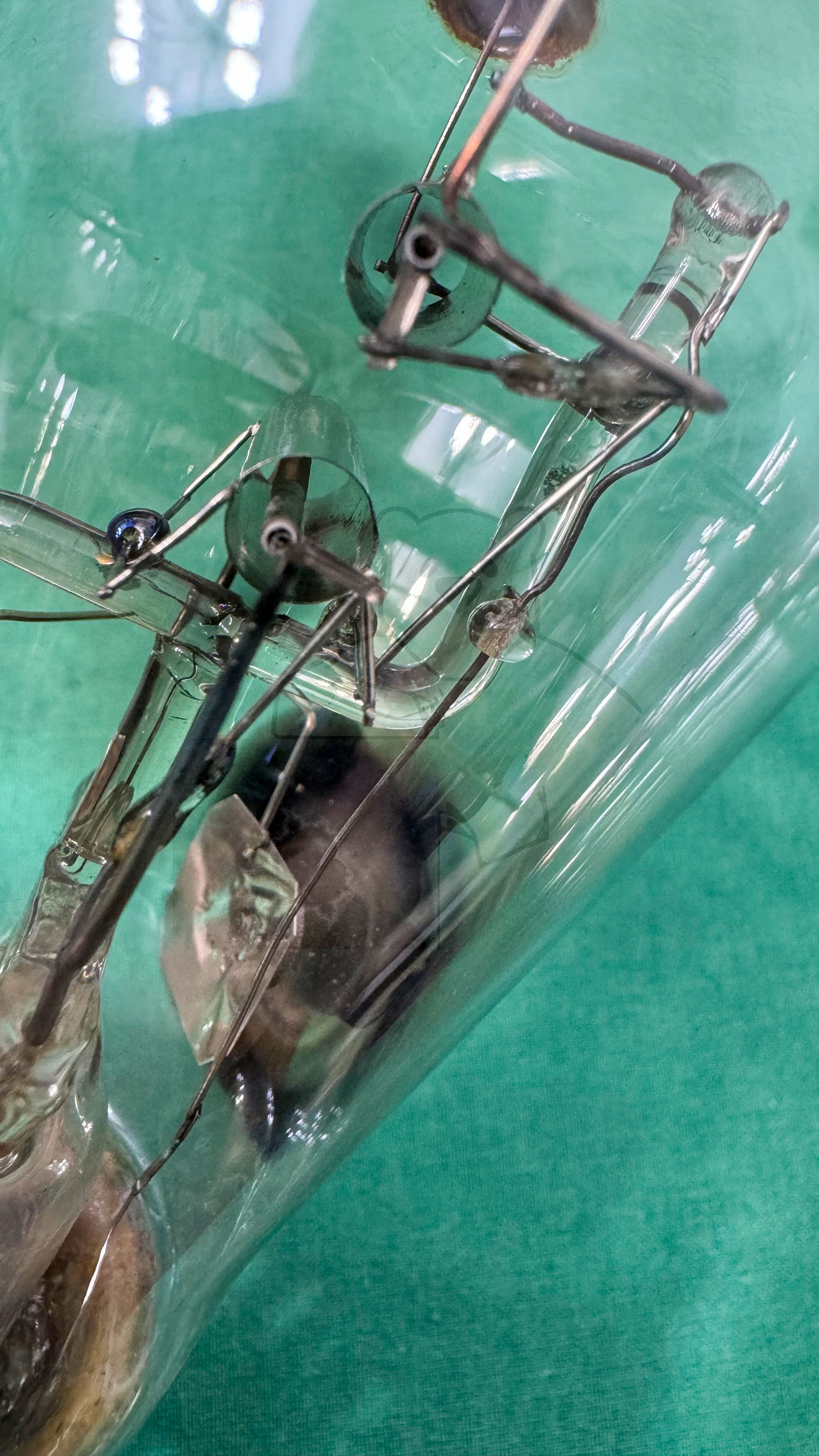

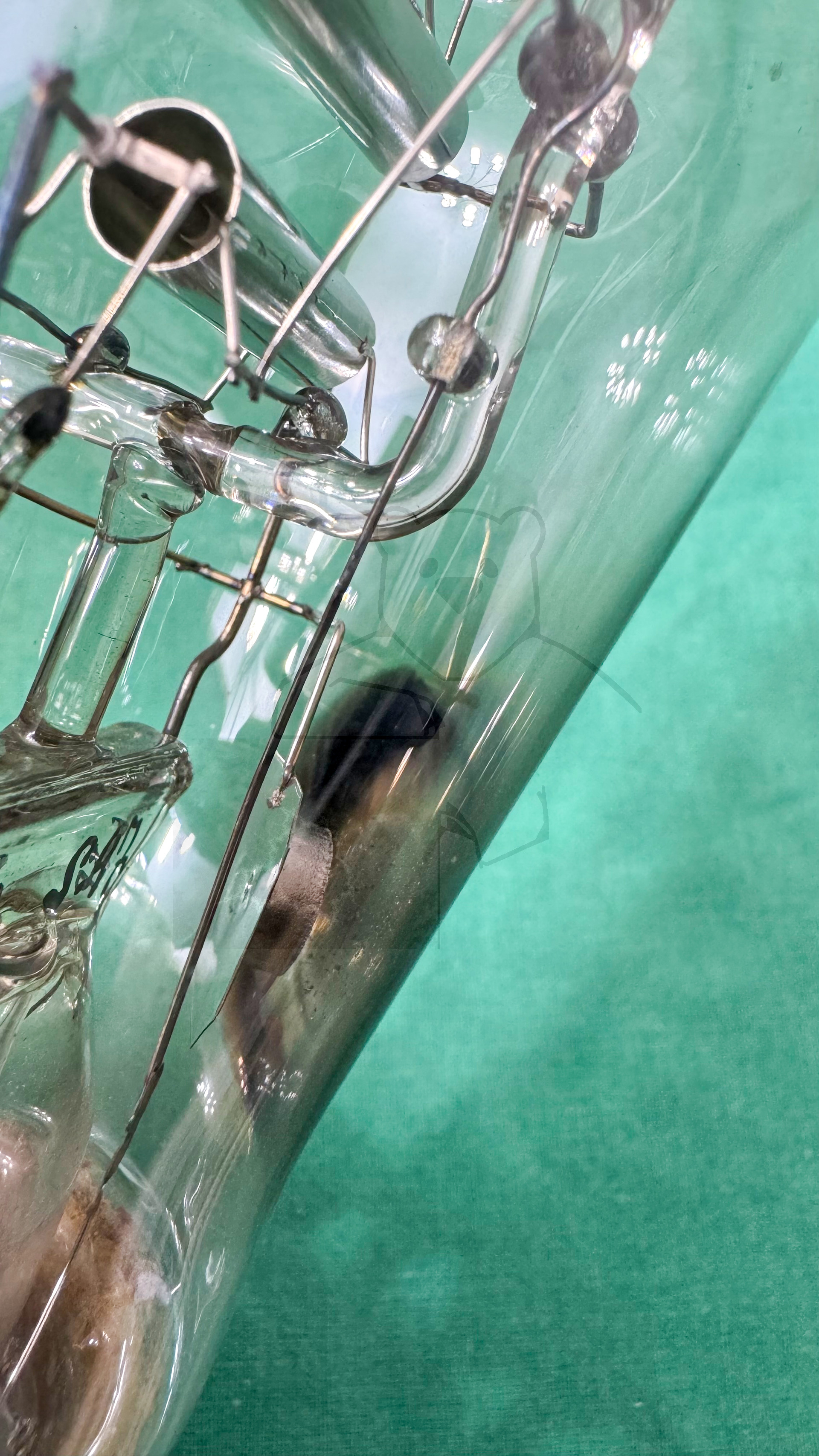

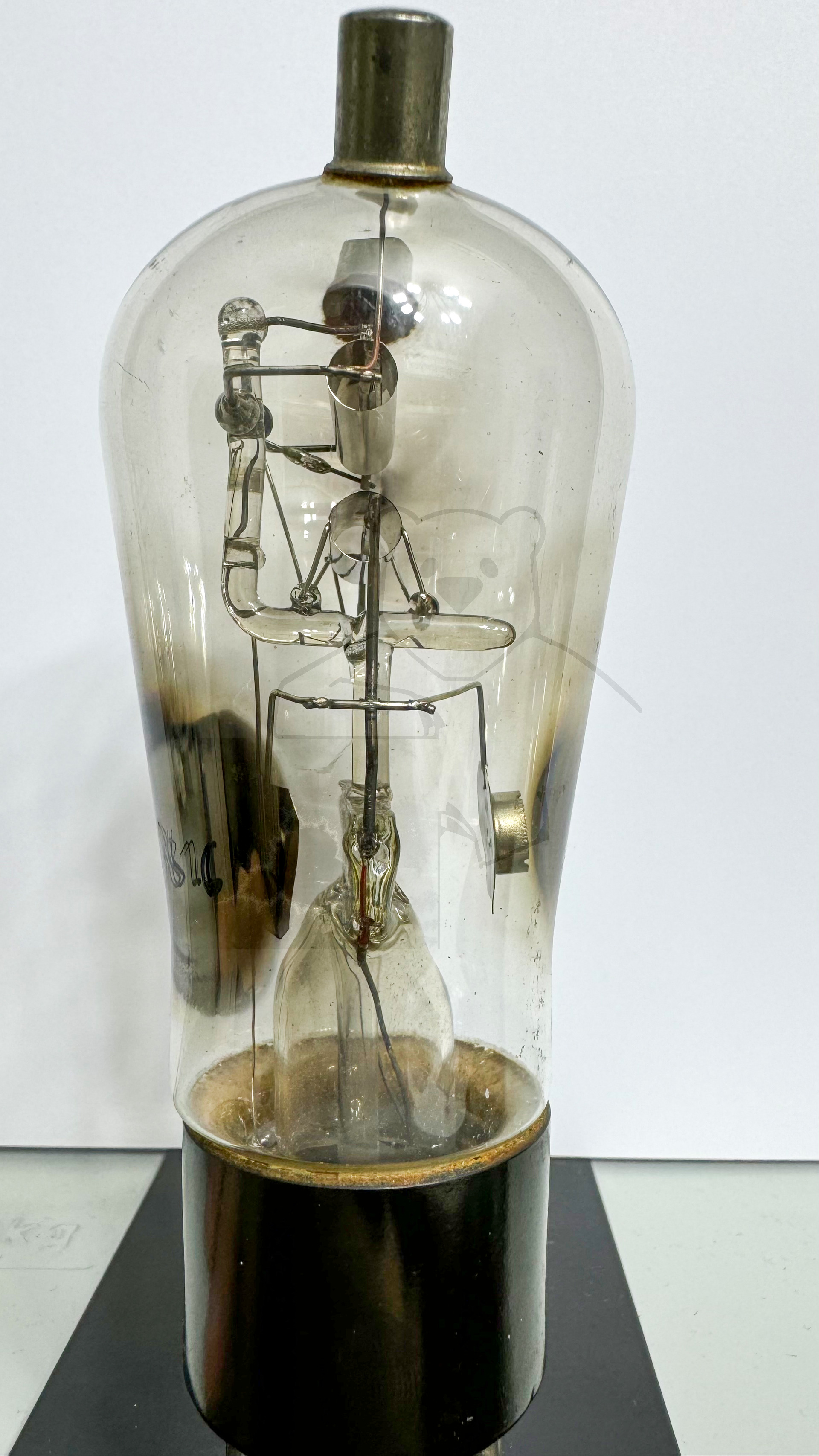

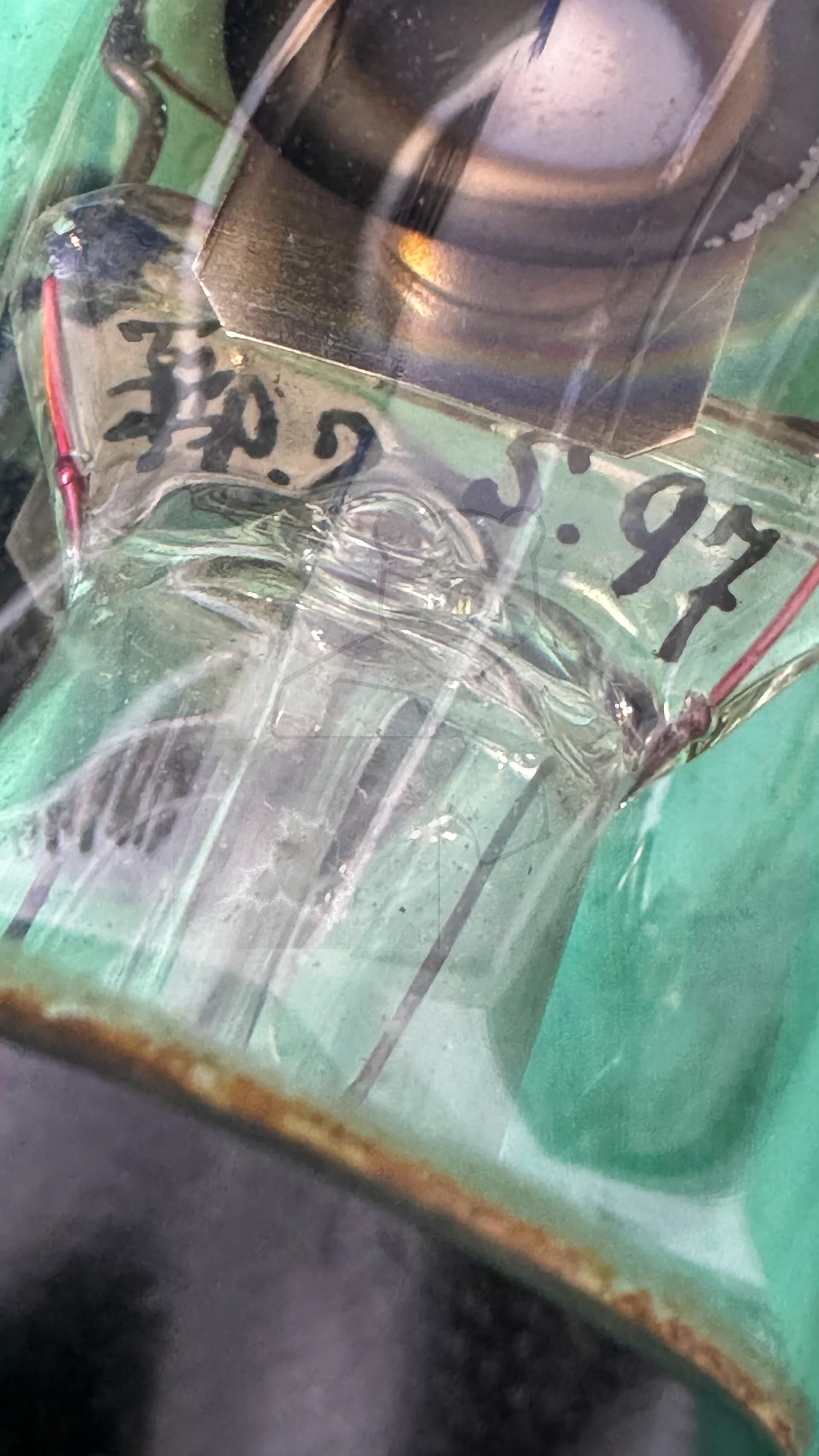

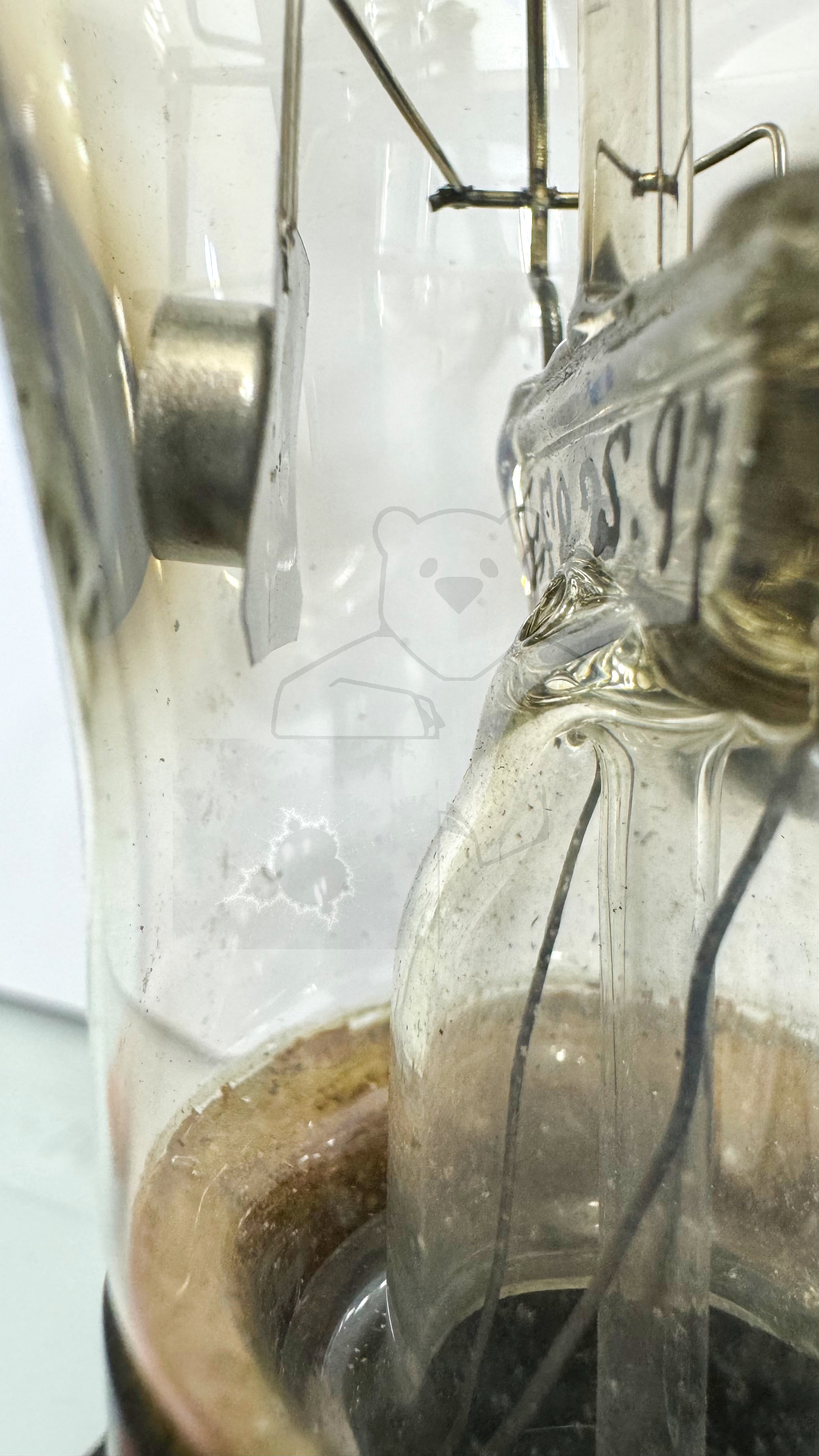

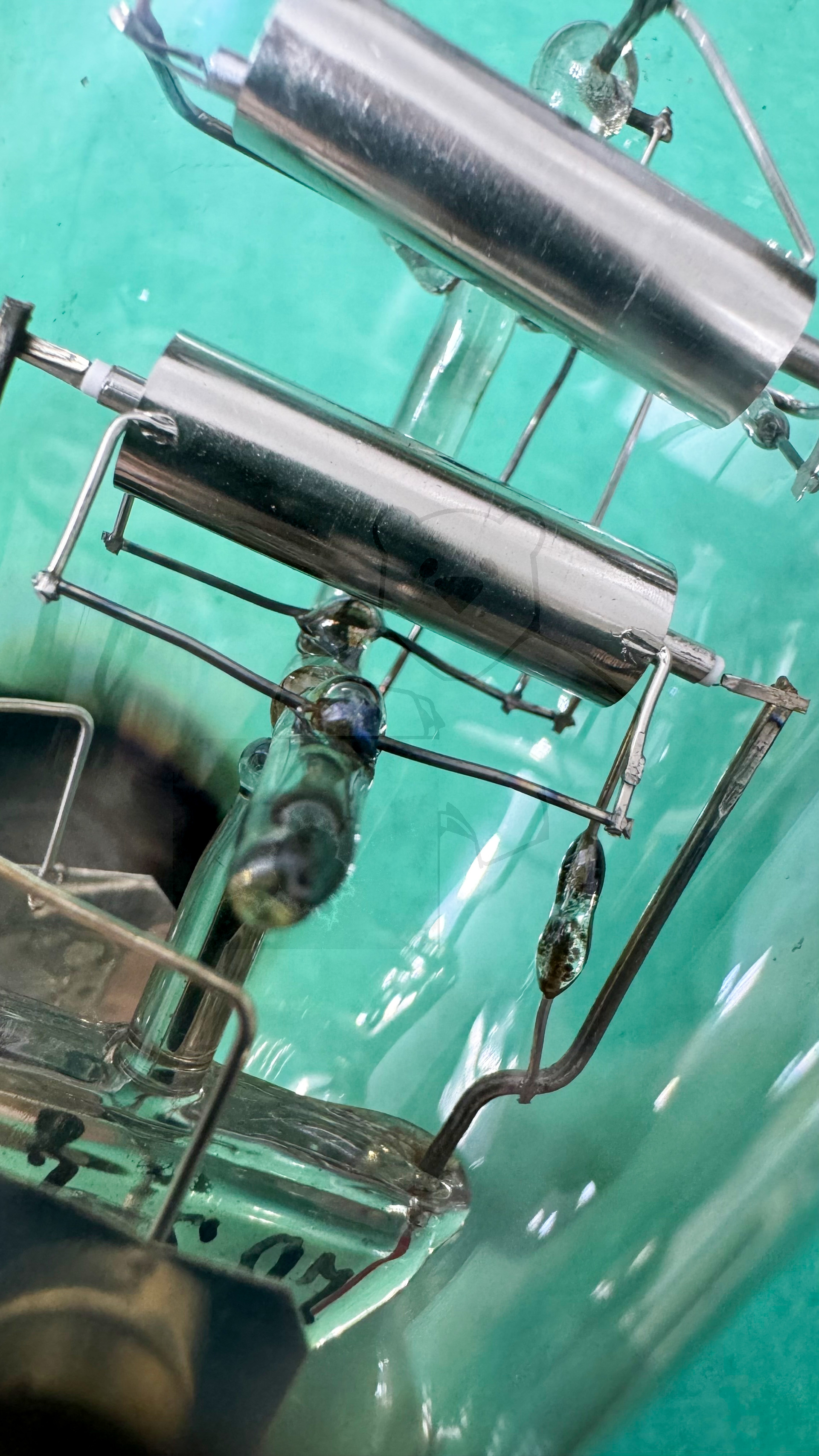

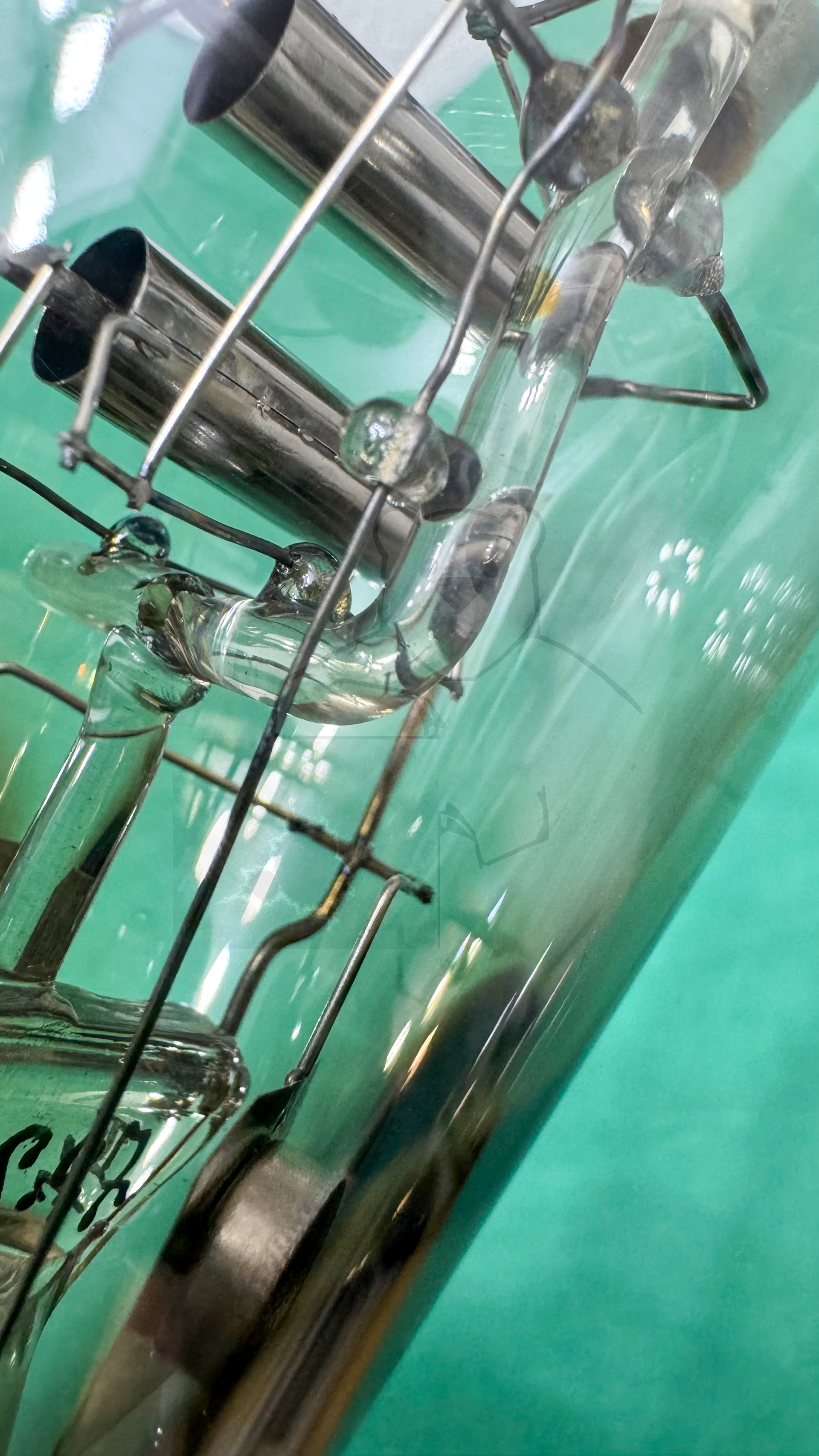

Daten und Bilder der Röhre: RFG1

🔎 Beschreibung der Röhre: RFG1

Name	RFG1
Vergleichsname
Heizspannung (Volt)	2 x 4
Heizstrom (Ampère)	2 x 0,6
Art der Heizung	Halb-Indirekt

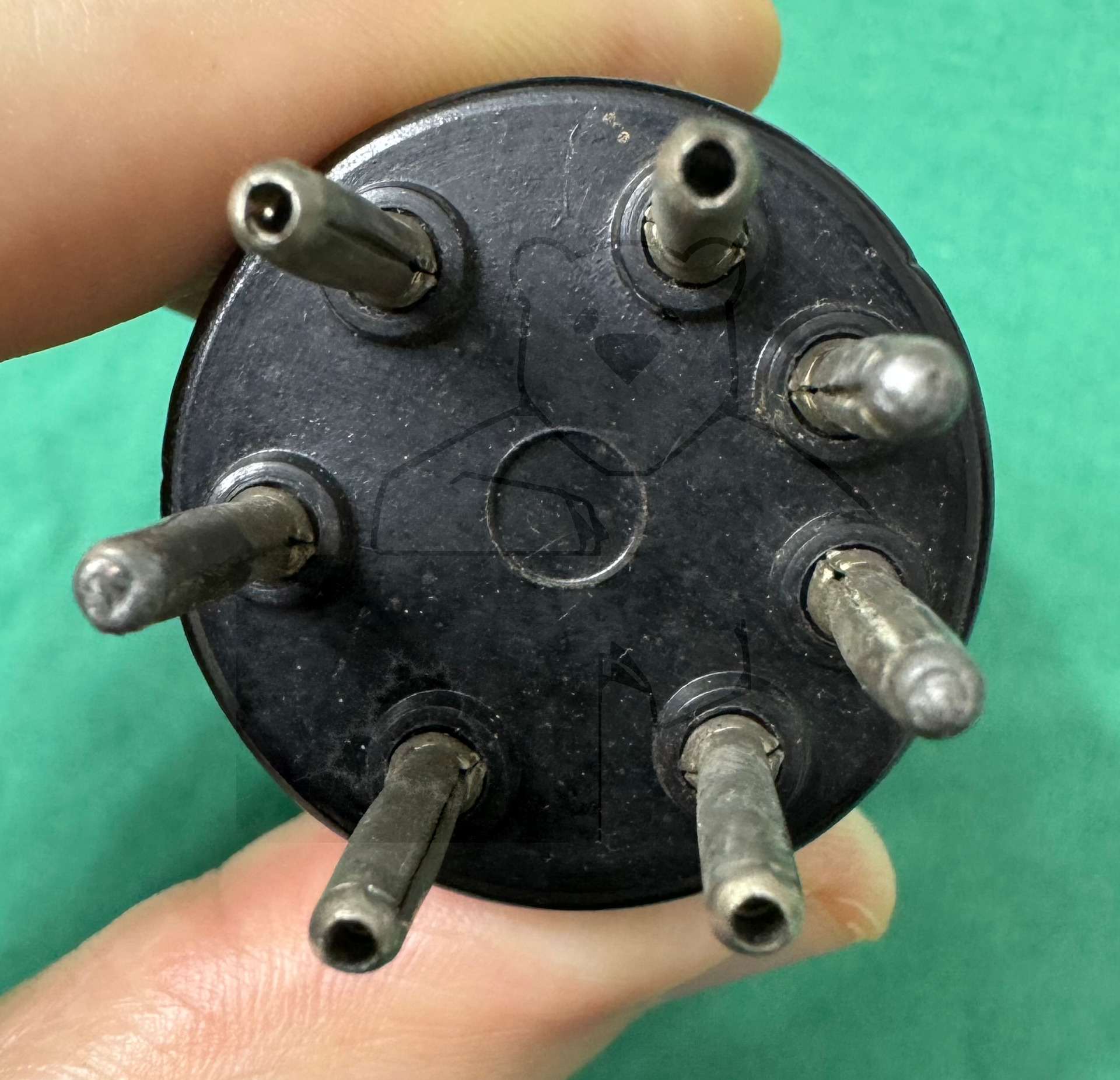

Röhren mit Sockel	→ Informationen zum Sockel: Hexodensockel, 7pol. → Liste aller Röhren mit: Hexodensockel, 7pol.
Zusätzliche Informationen	Aufheizzeit: 1 Minute Max. Sperrspannung: 5000 Volt Max. 5mA pro System Diese Röhre wird hauptsächlich in der 'Greinacher Schaltung' (Spannungsverdoppler) eingesetzt.
Letzte Änderung	14.12.2020 12:30:40

🔎 Beschreibung der Systeme für die Röhre: RFG1

	System 1	System 2
Kathode	5	Kappe 2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe 1	2
Anode 2
Leuchtschirm
Heizung	5, 6	Kappe 2, Kappe 1
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochspannung	→ Gleichrichter, Zweiweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
