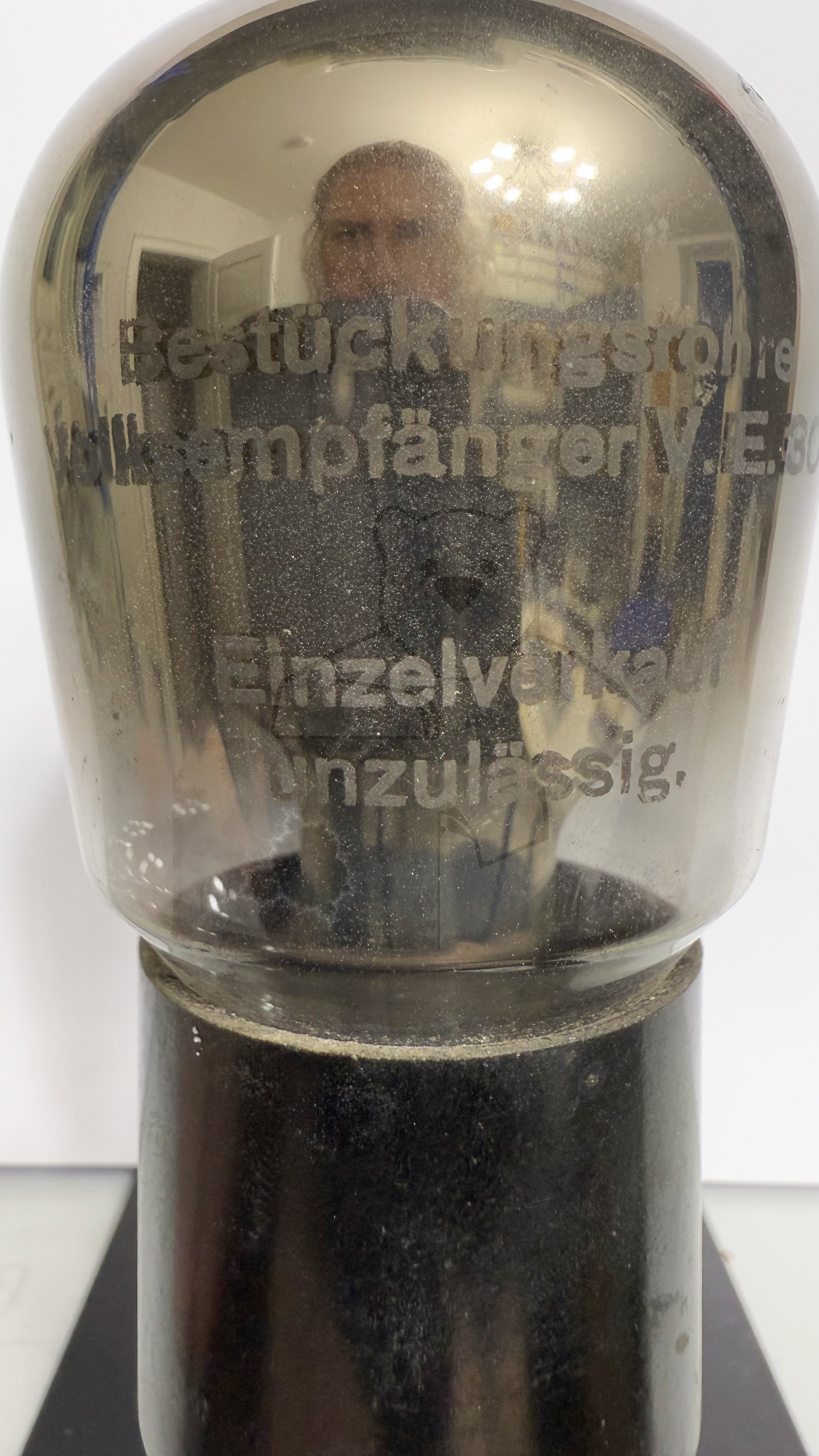

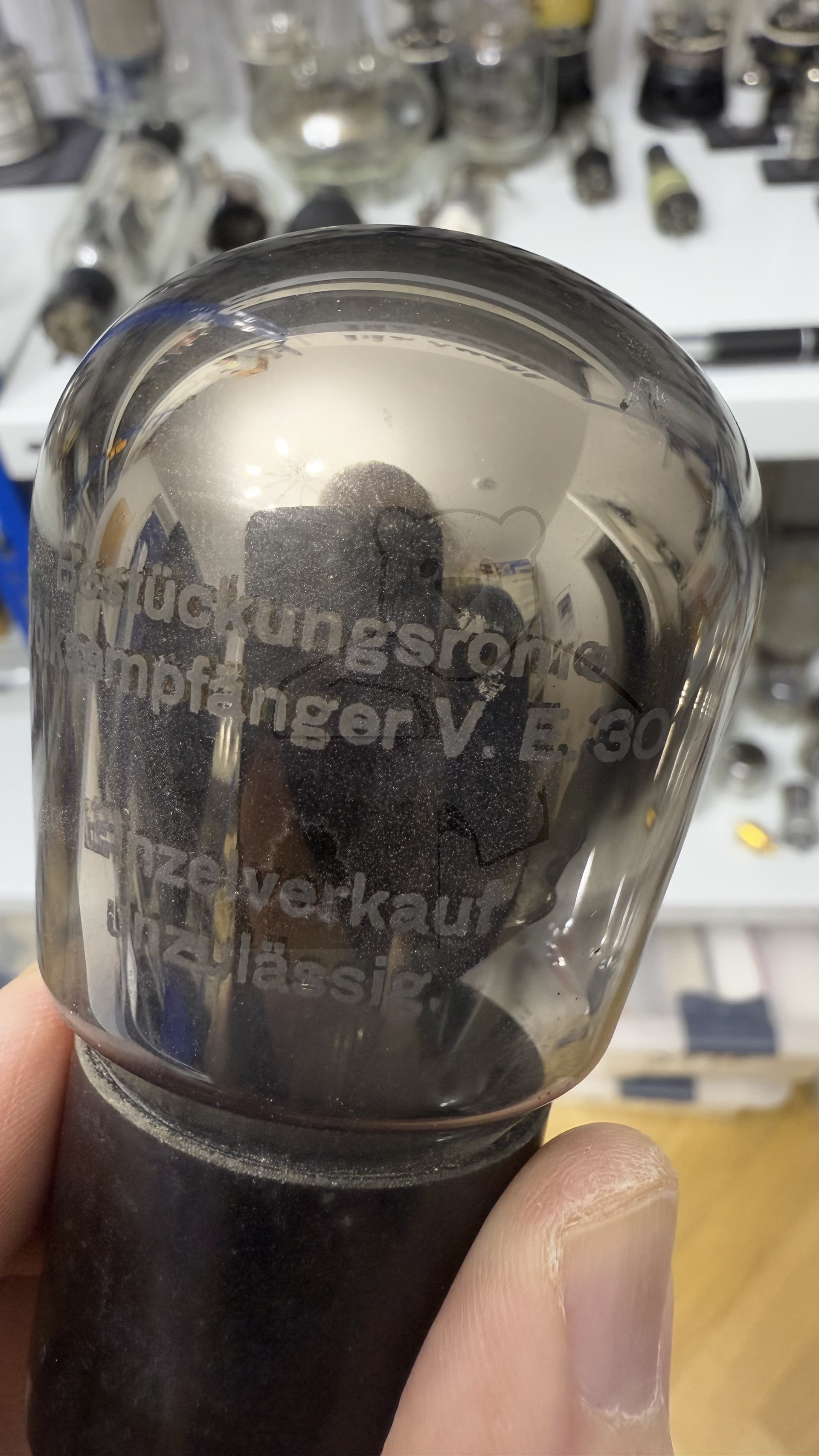

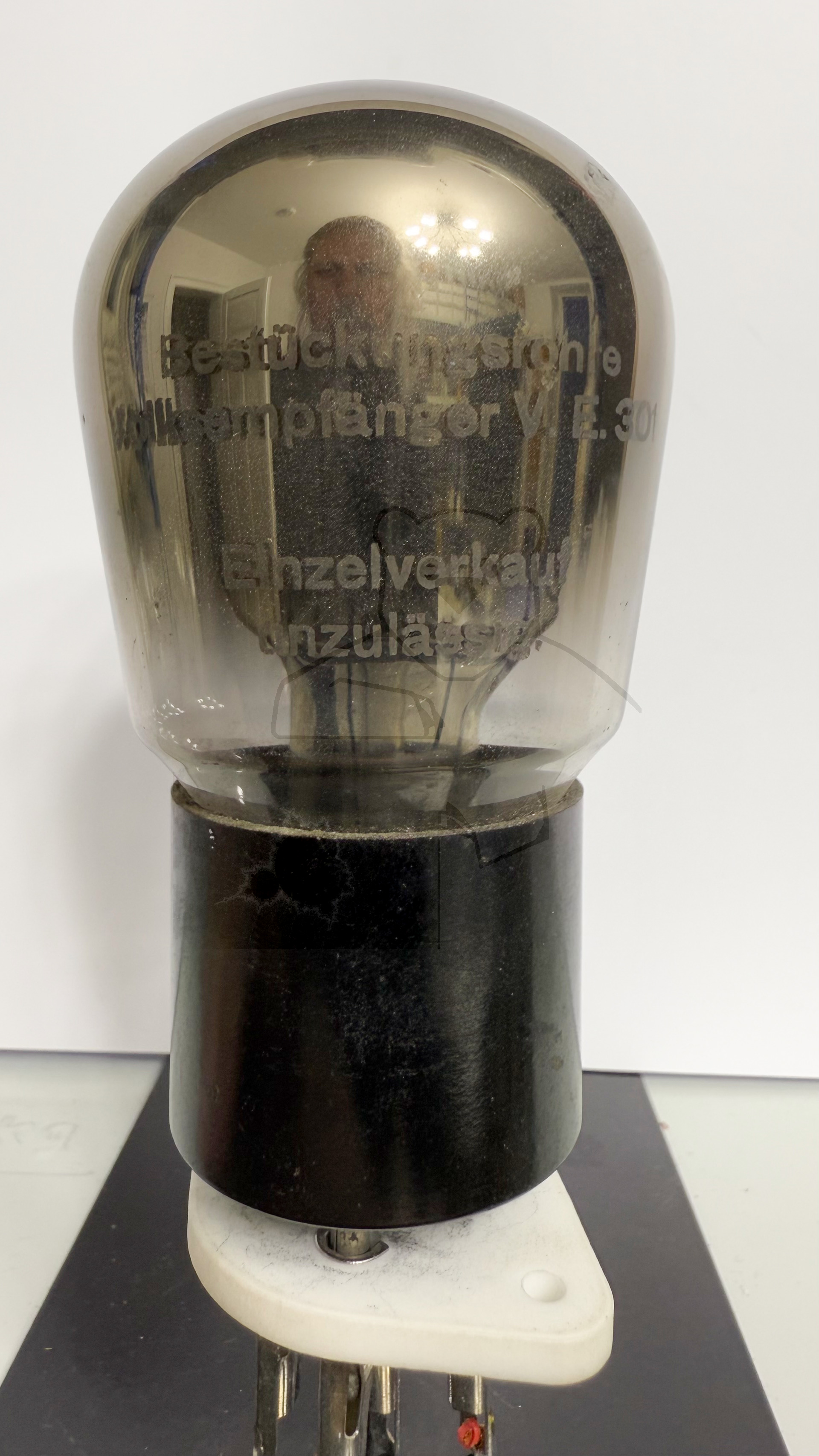

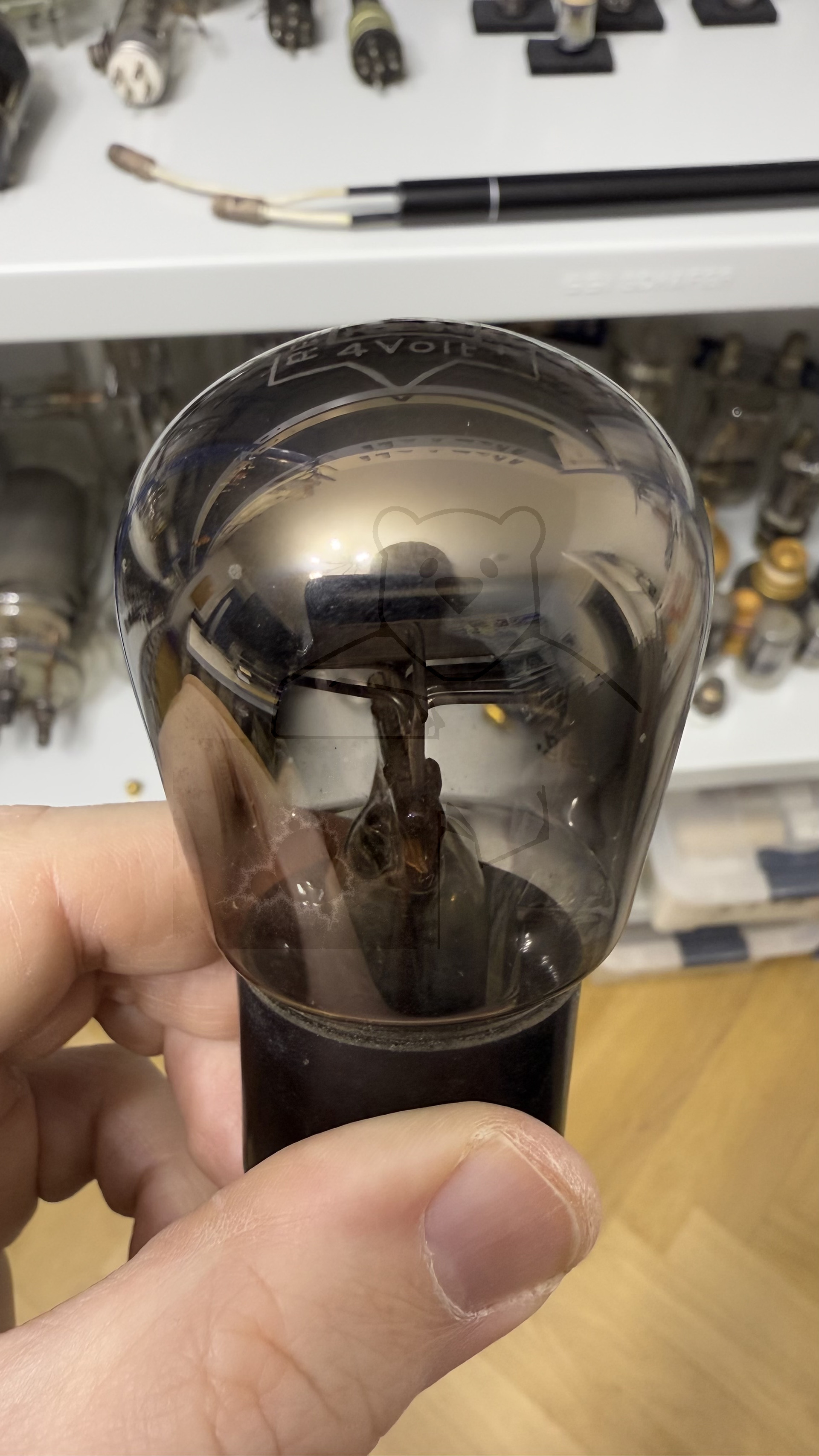

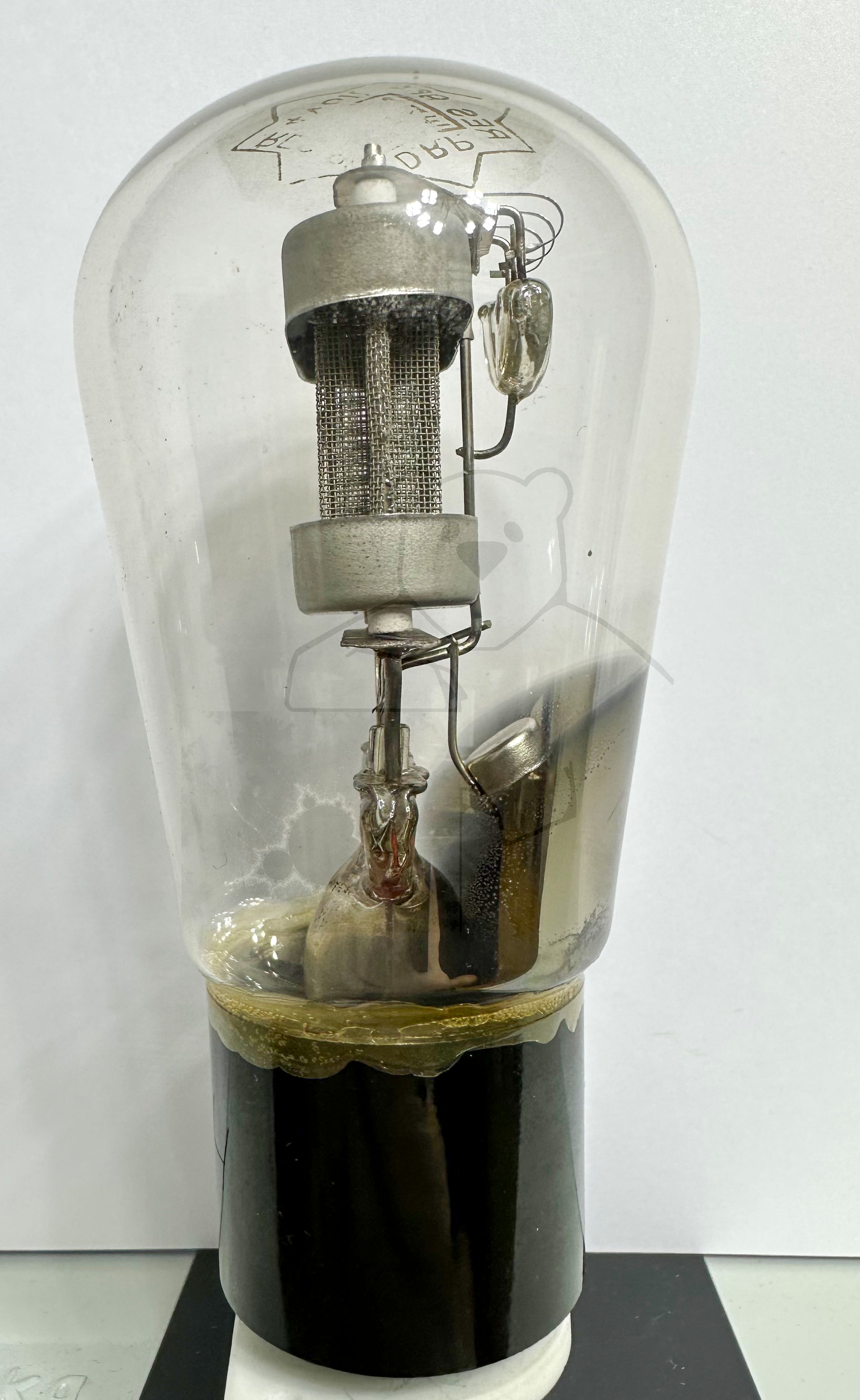

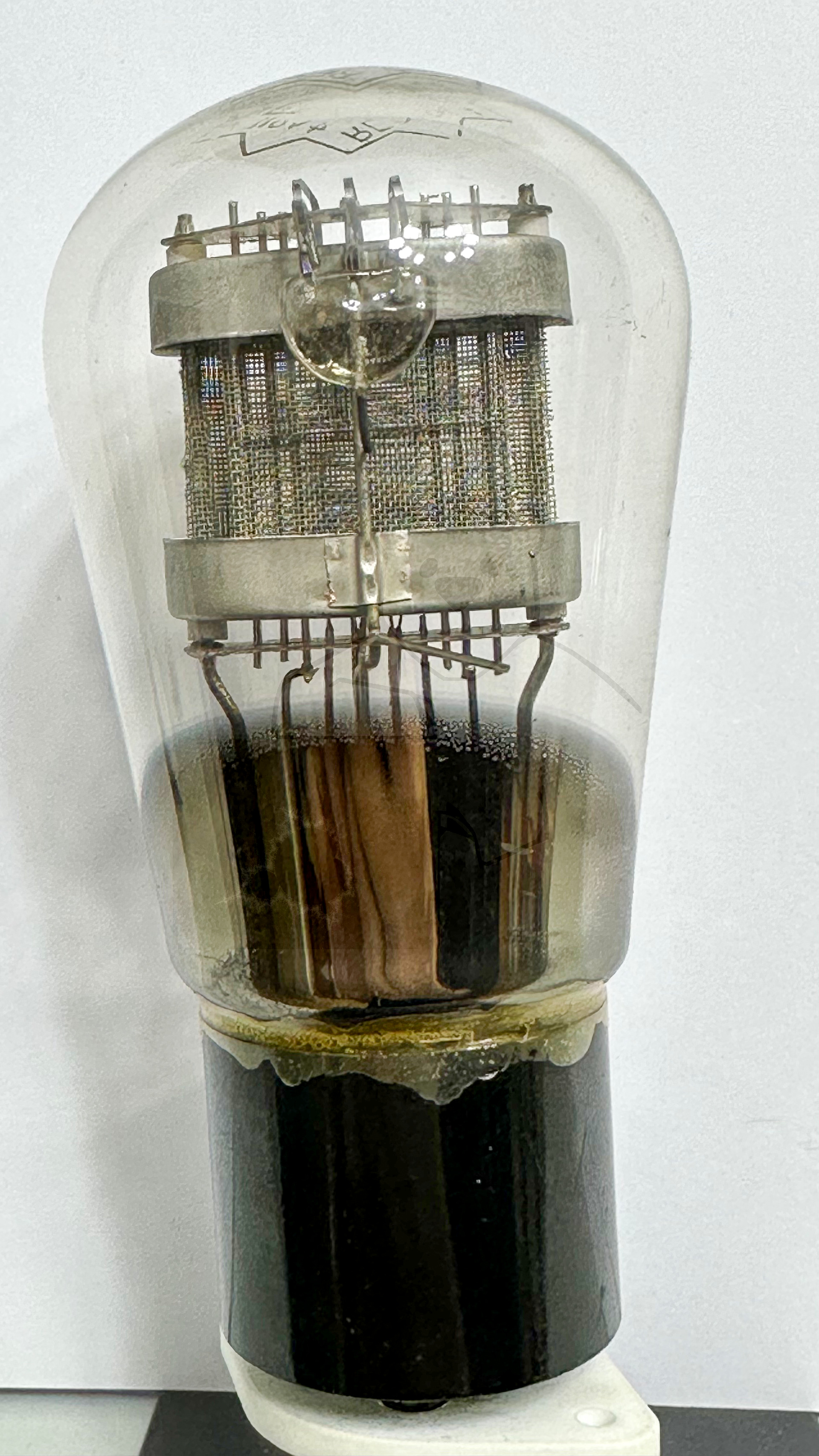

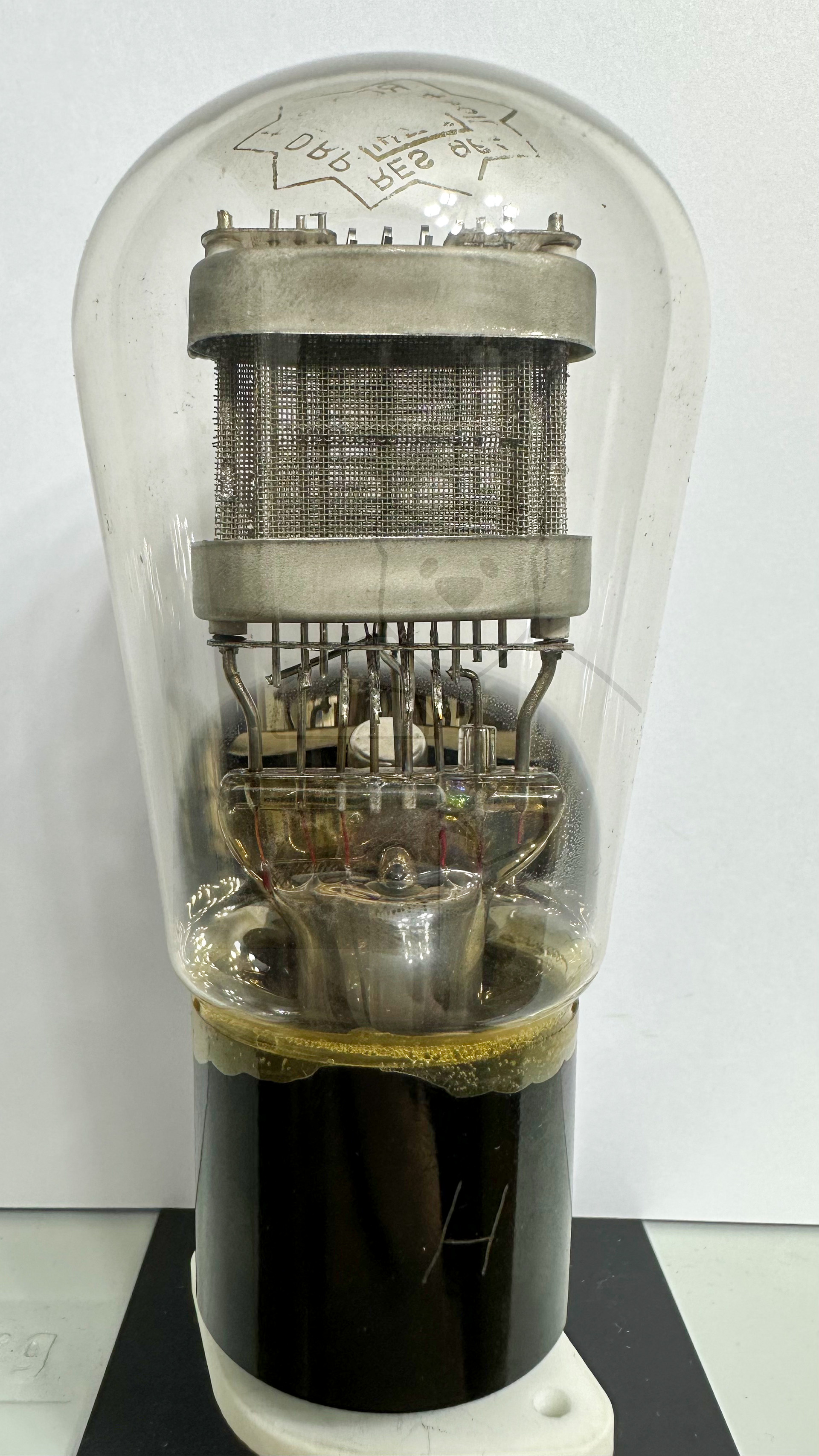

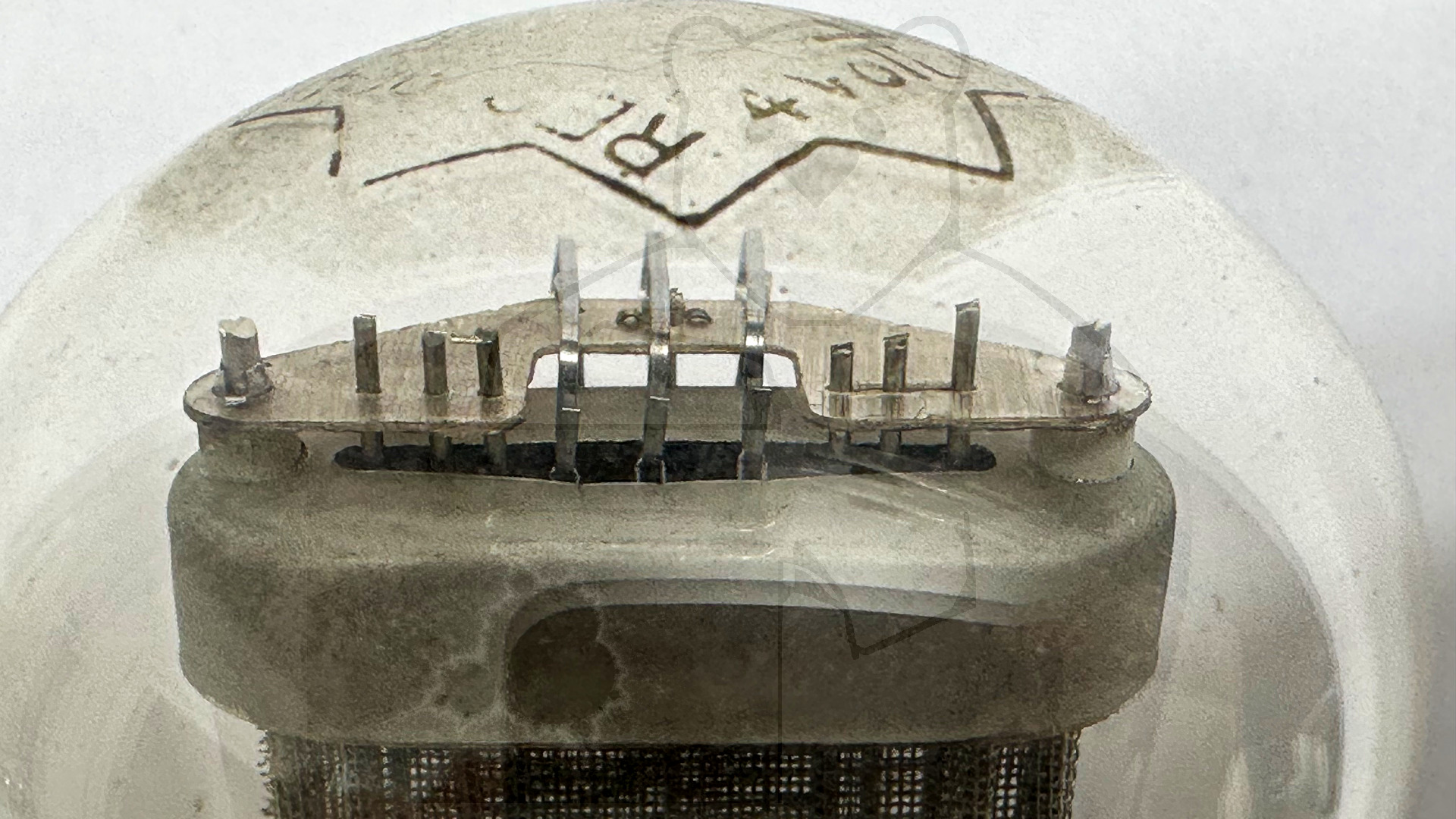

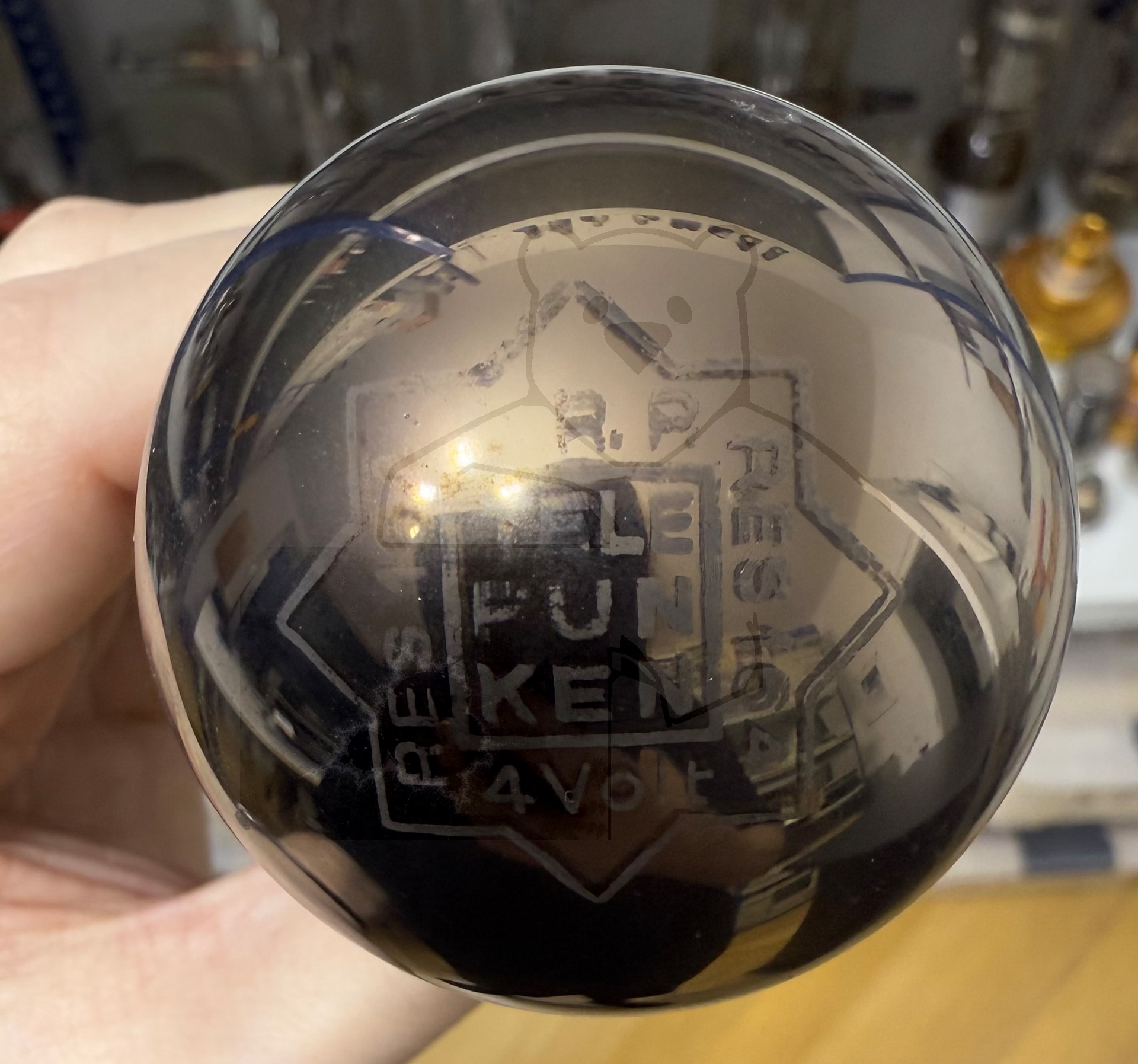

Daten und Bilder der Röhre: RES164

🔎 Beschreibung der Röhre: RES164

Name	RES164
Vergleichsname	B443S → L416D P421 PP416 → RES164 (Ersatz) → RES164d
Heizspannung (Volt)	3,8 - 4
Heizstrom (Ampère)	0,15
Art der Heizung	Direkt

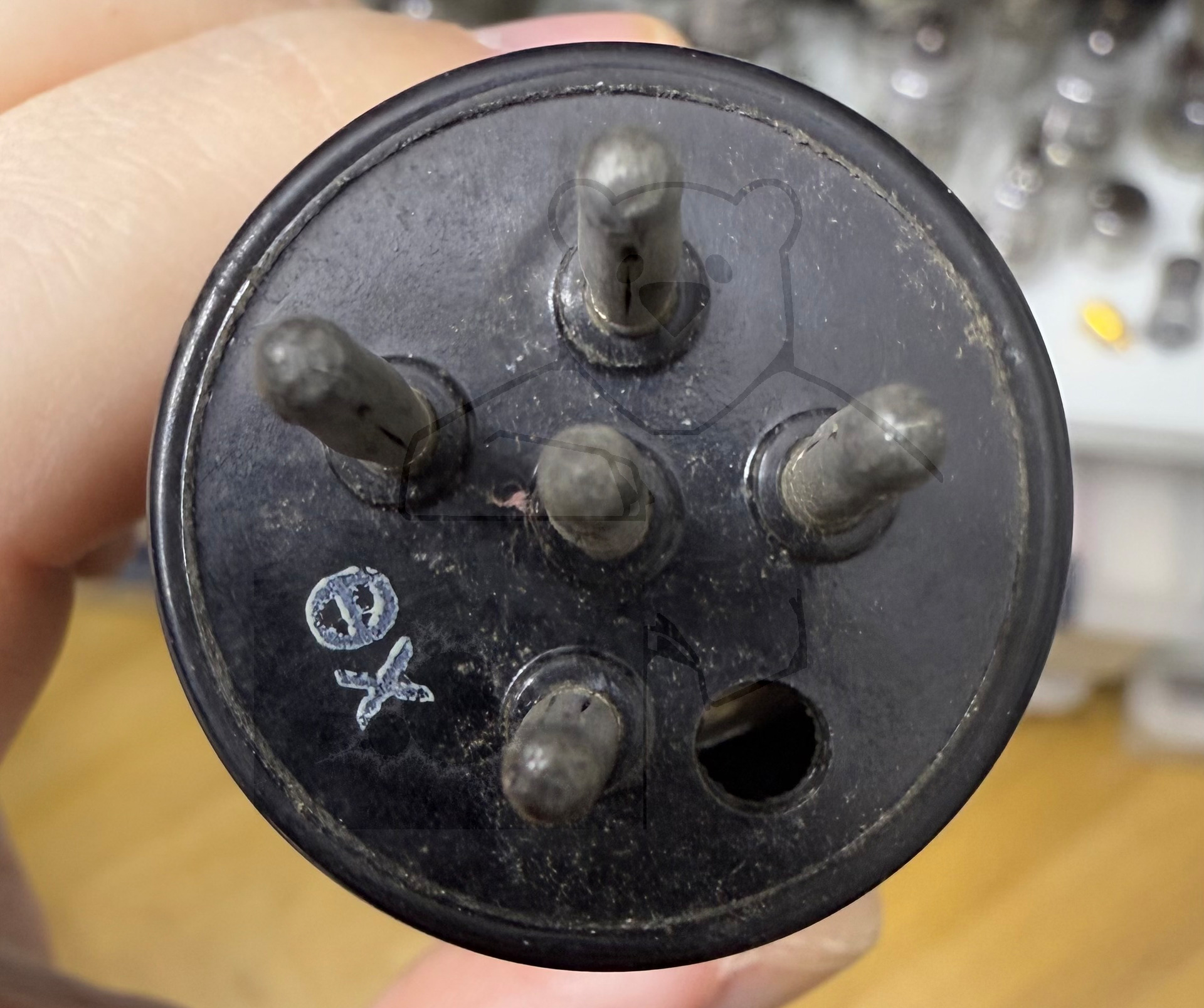

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	15.05.2025 14:56:01

🔎 Beschreibung der Systeme für die Röhre: RES164

	System 1
Kathode	1
Gitter 1	4
Gitter 2	5
Gitter 3	Mittelabgriff Heizfaden
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RES164

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu RES164

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/30xxEdsWirE (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RES164
Anwendung RES164 RES164d Telefunken.pdf (4197 kB)
Datenblatt RES164 RES164d Telefunken Version 1 [www.tubedata.info].pdf (149 kB)
Datenblatt RES164 RES164d Telefunken Version 2 [www.tubedata.info].pdf (174 kB)
Pruefkarte RES164 - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)
Pruefkarte RES164 RES164d RES364 L416D L425D PP416 B443S C445 - Funke W19 Roehrenpruefer.pdf (183 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
