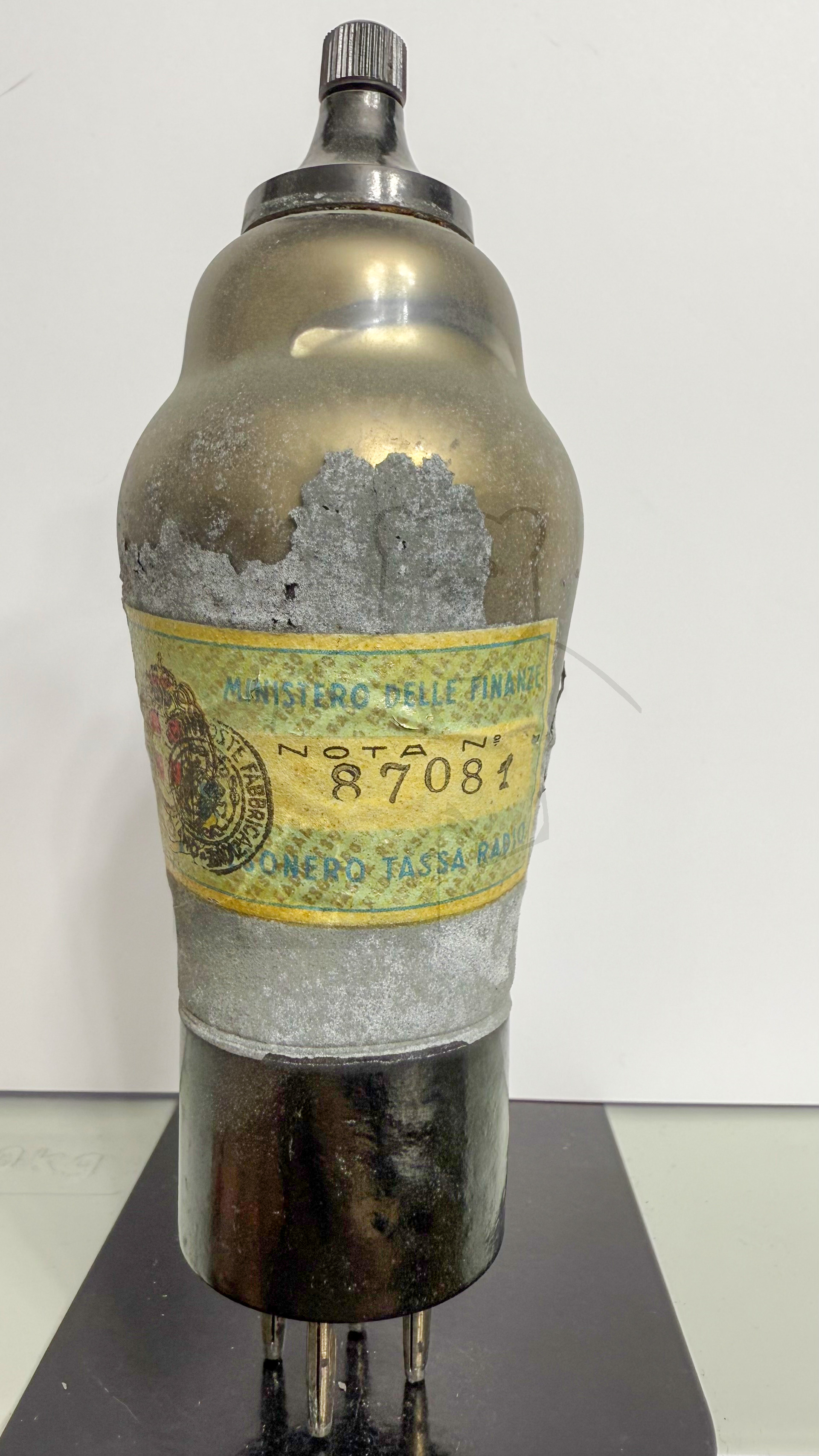

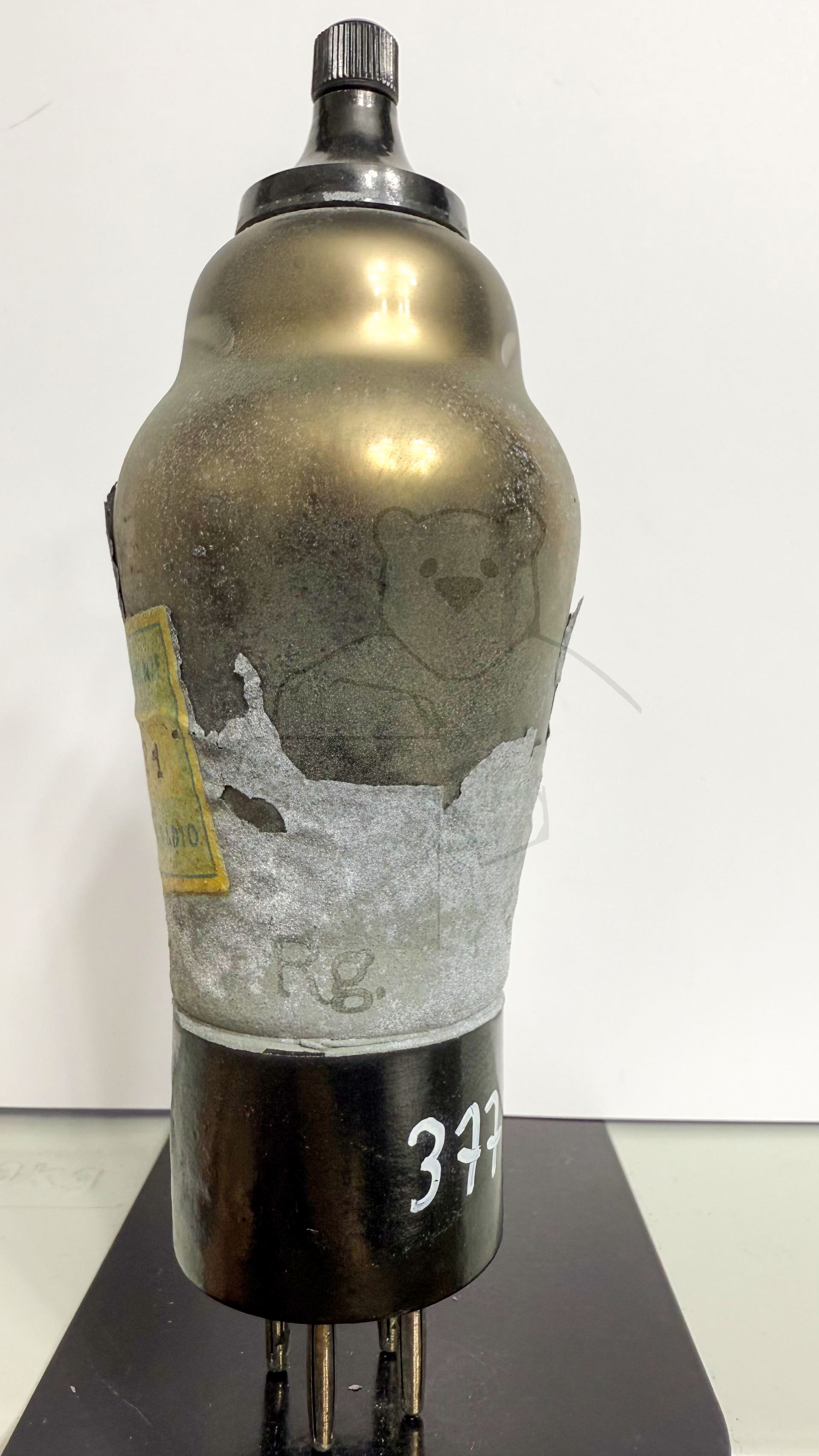

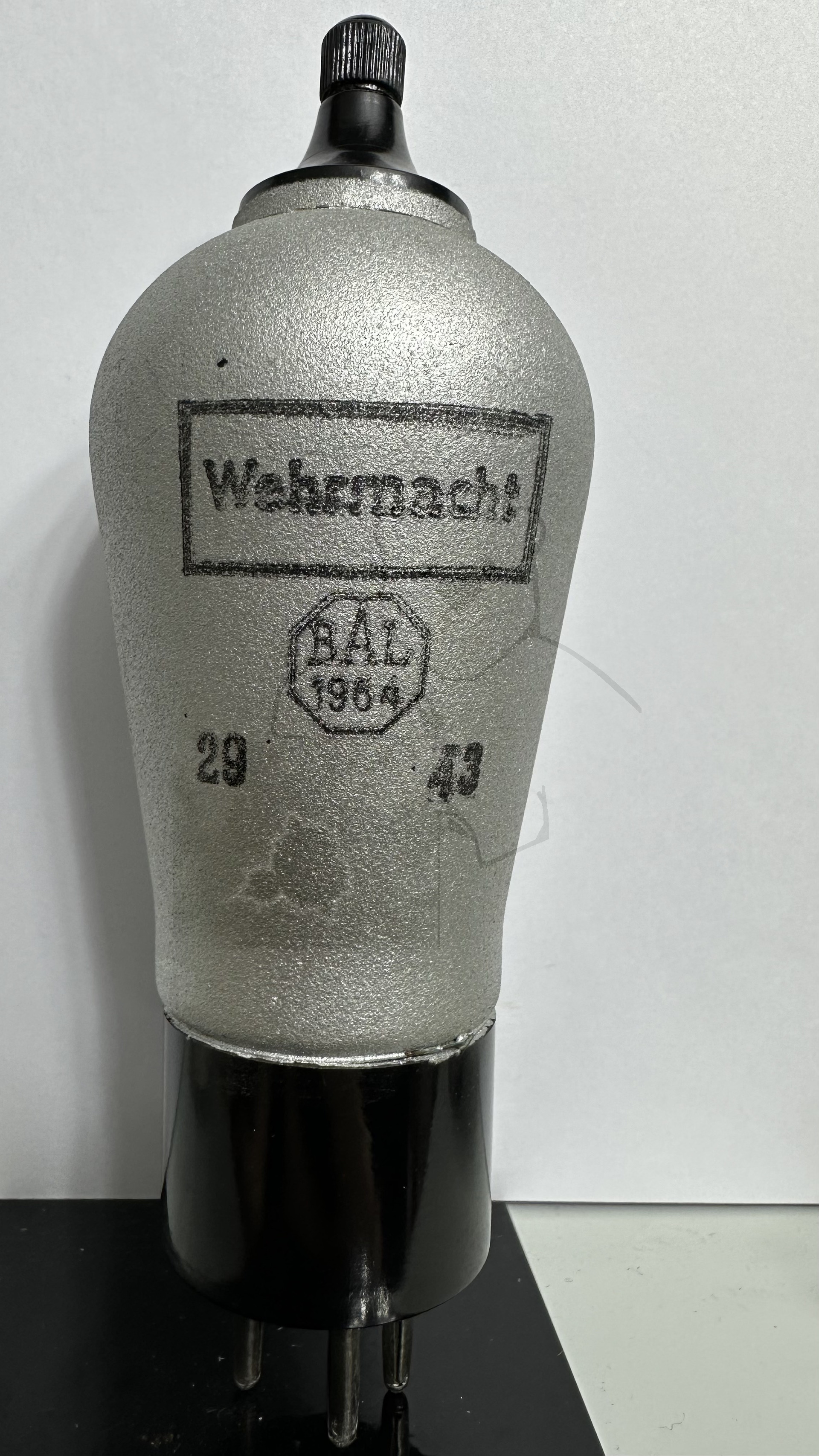

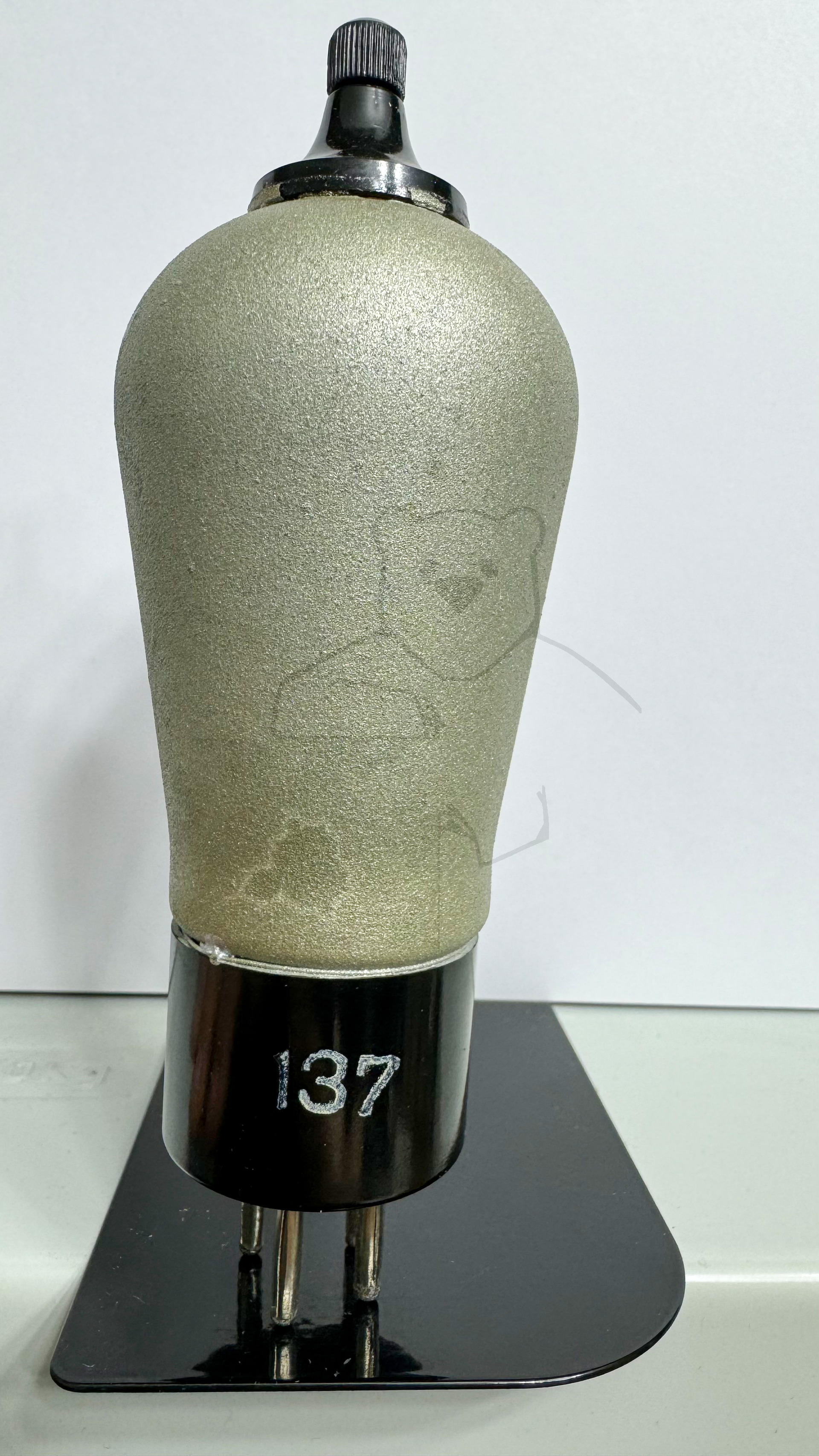

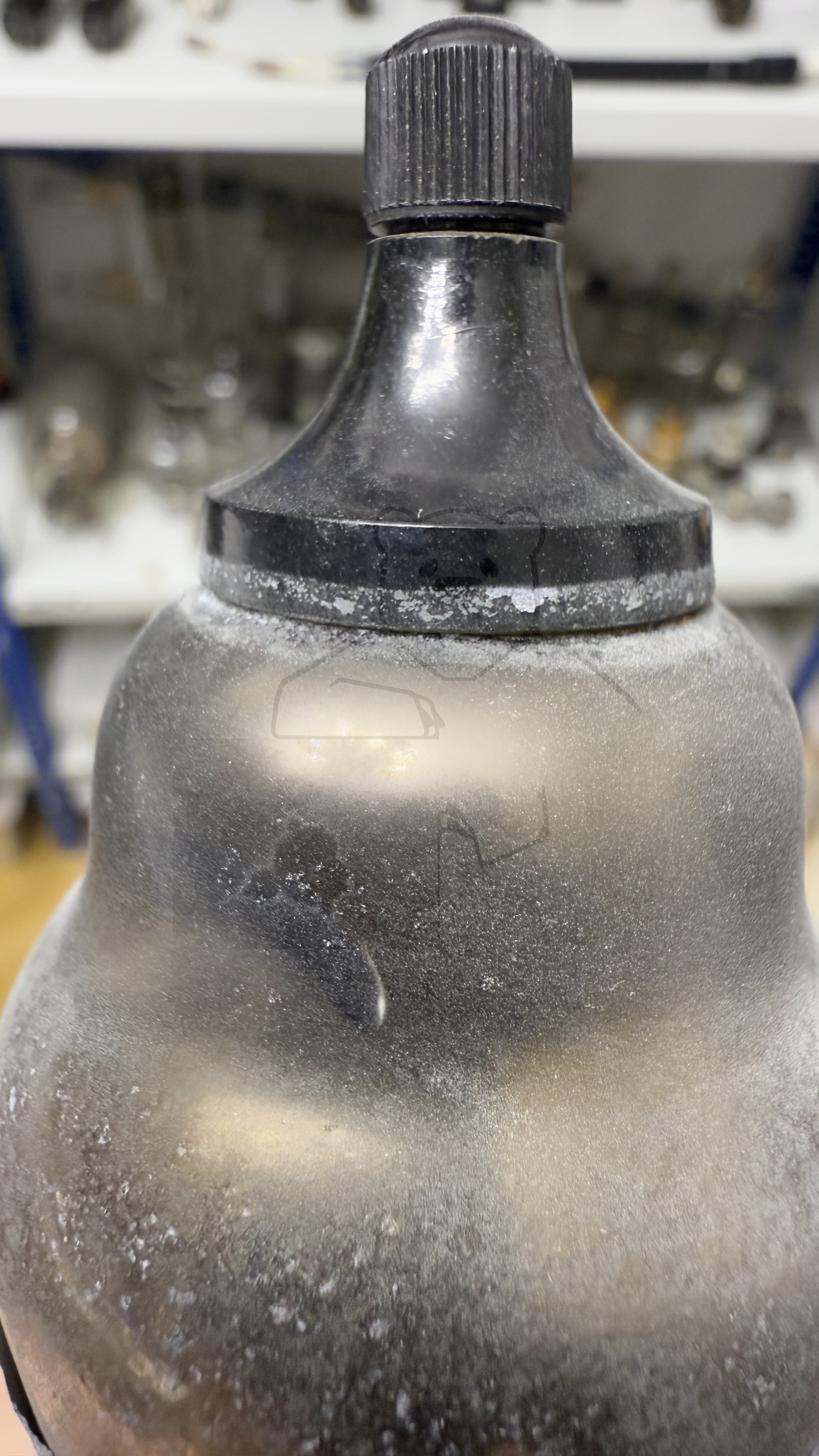

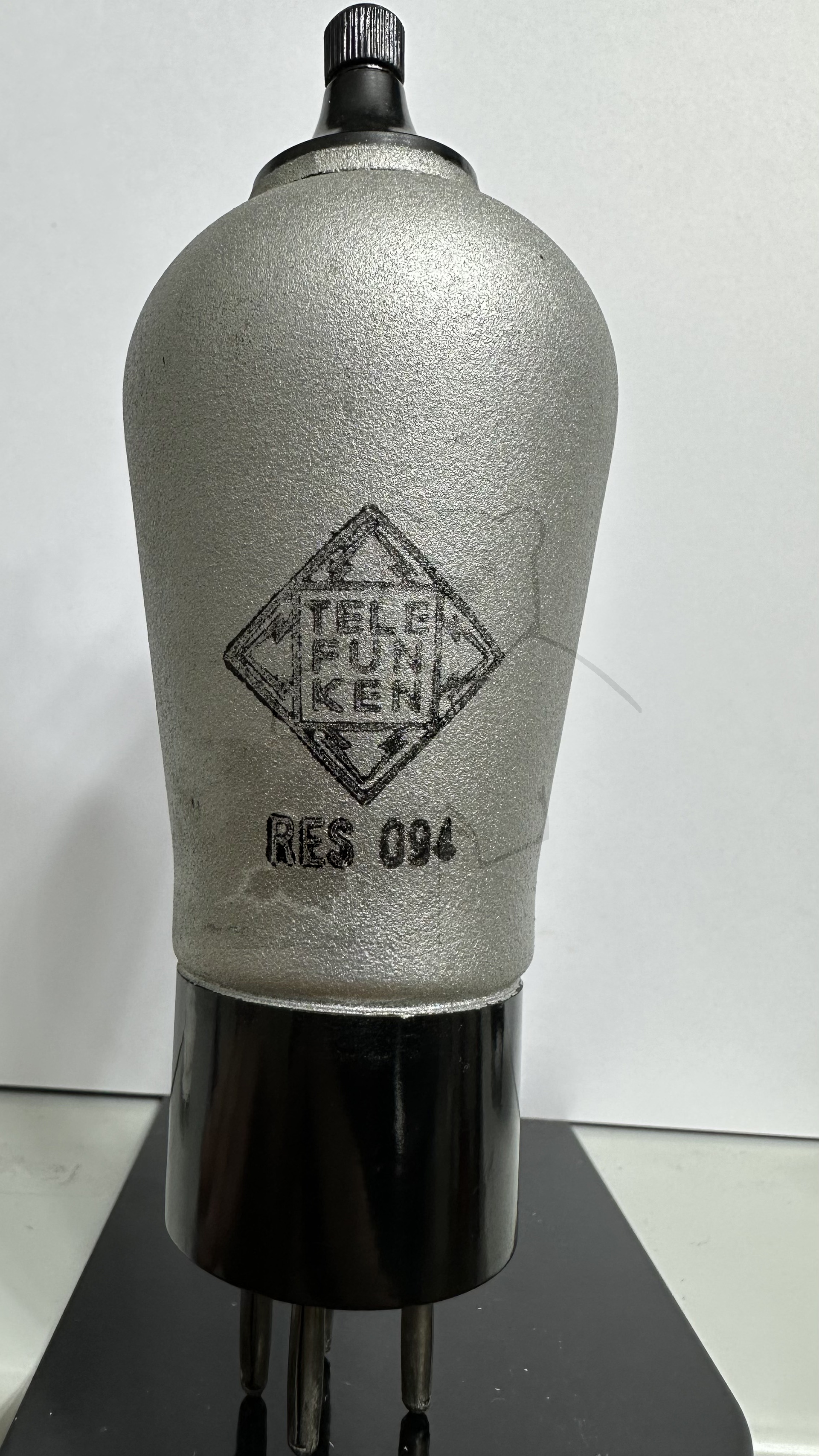

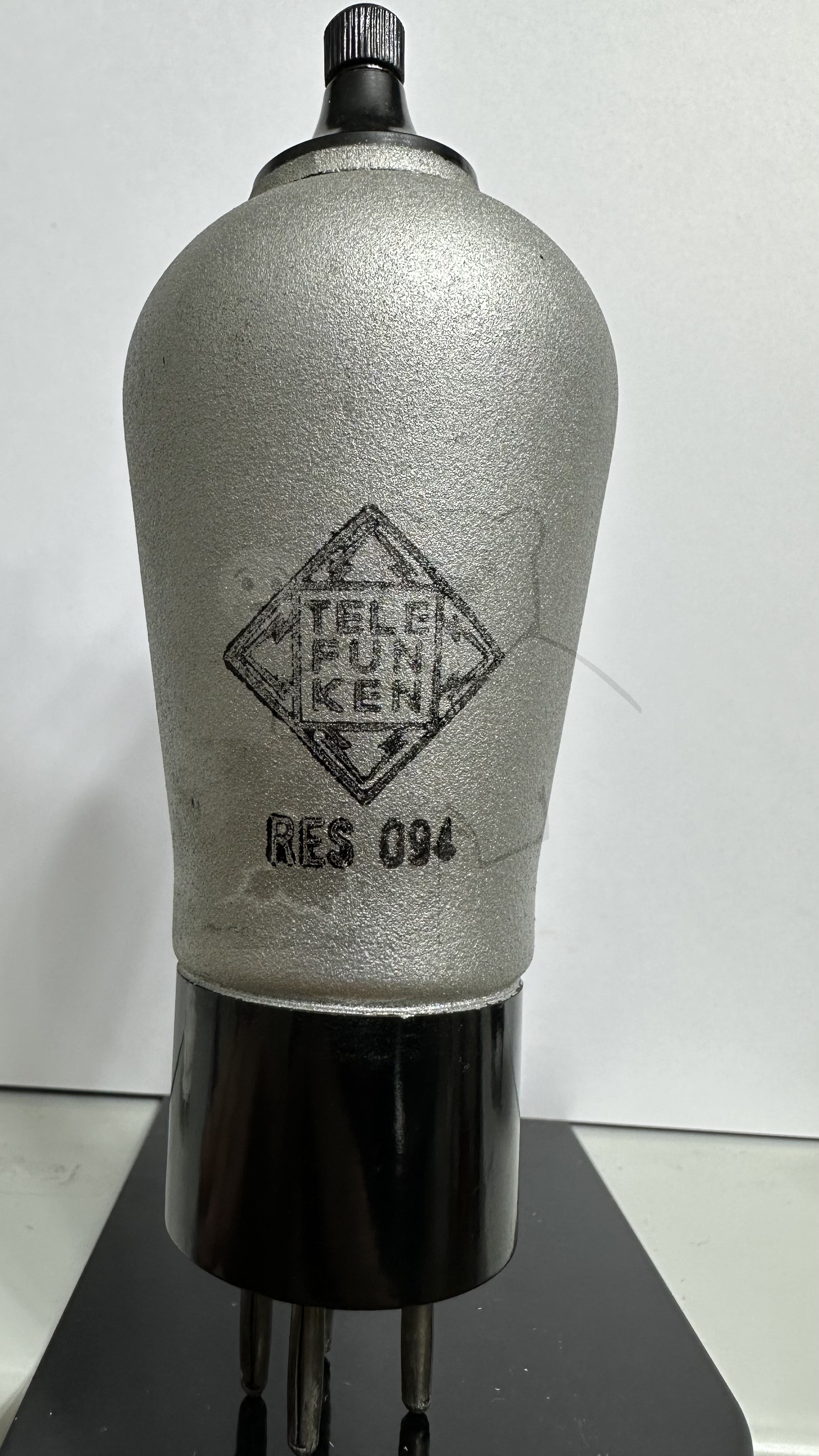

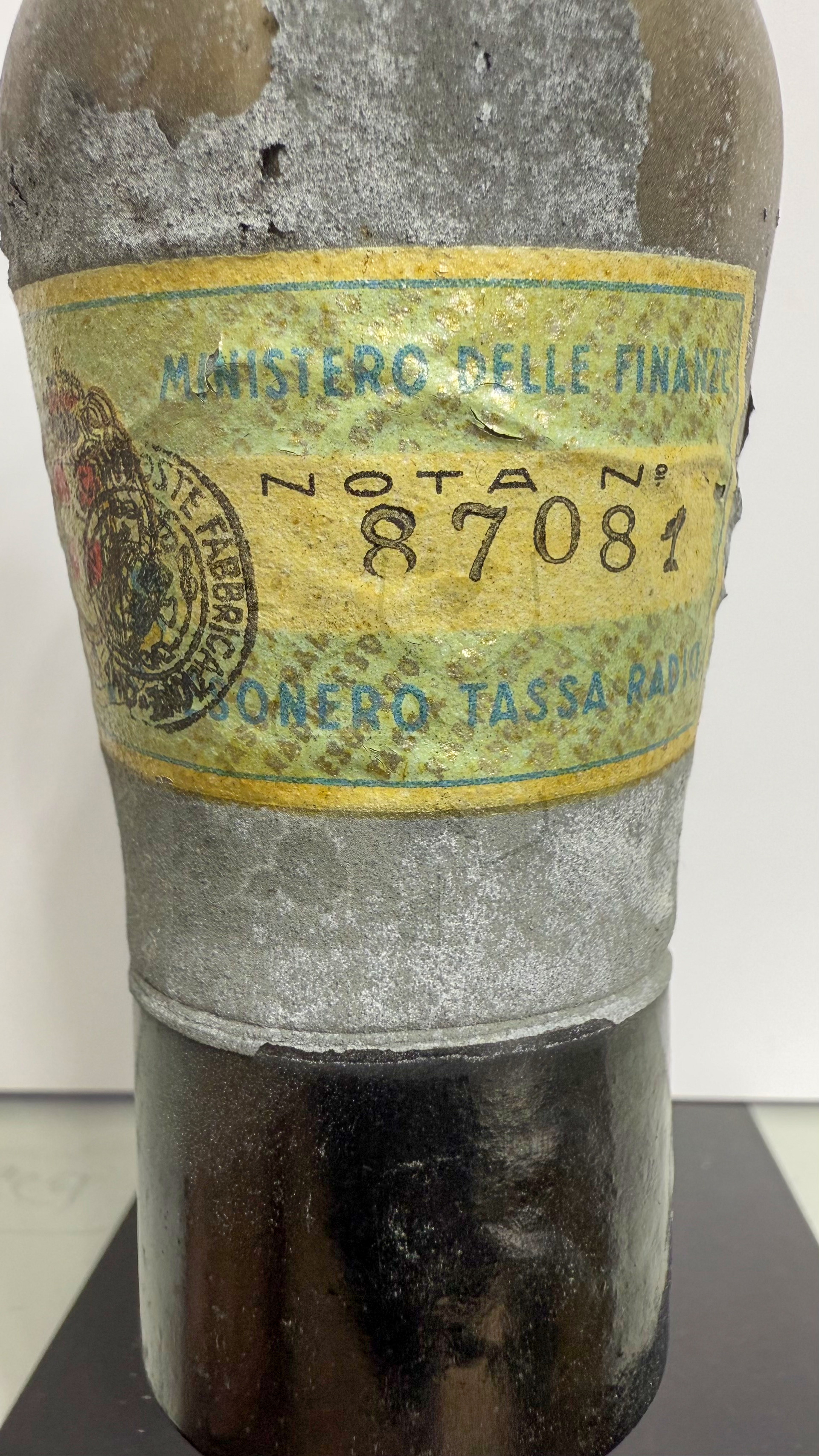

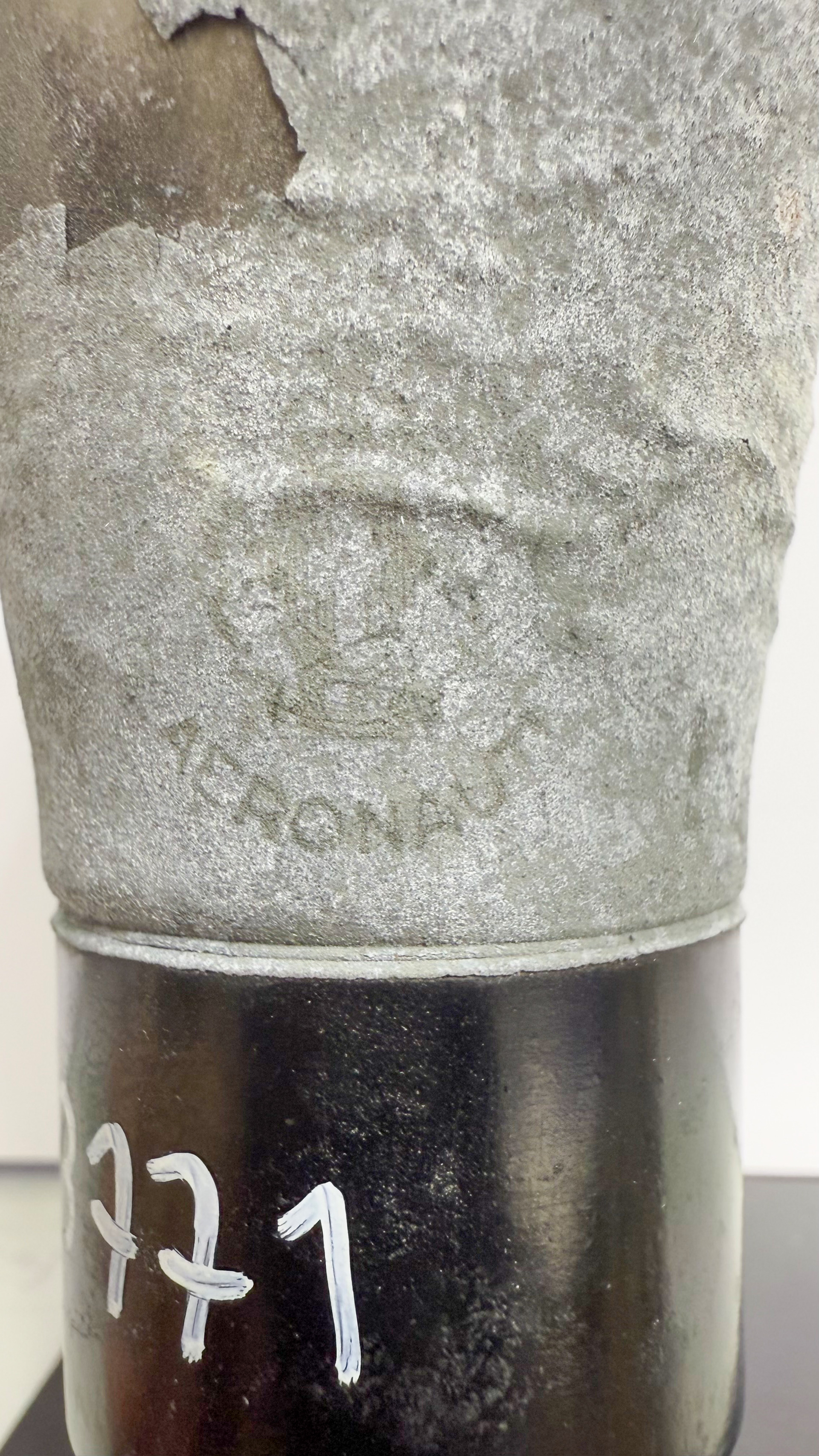

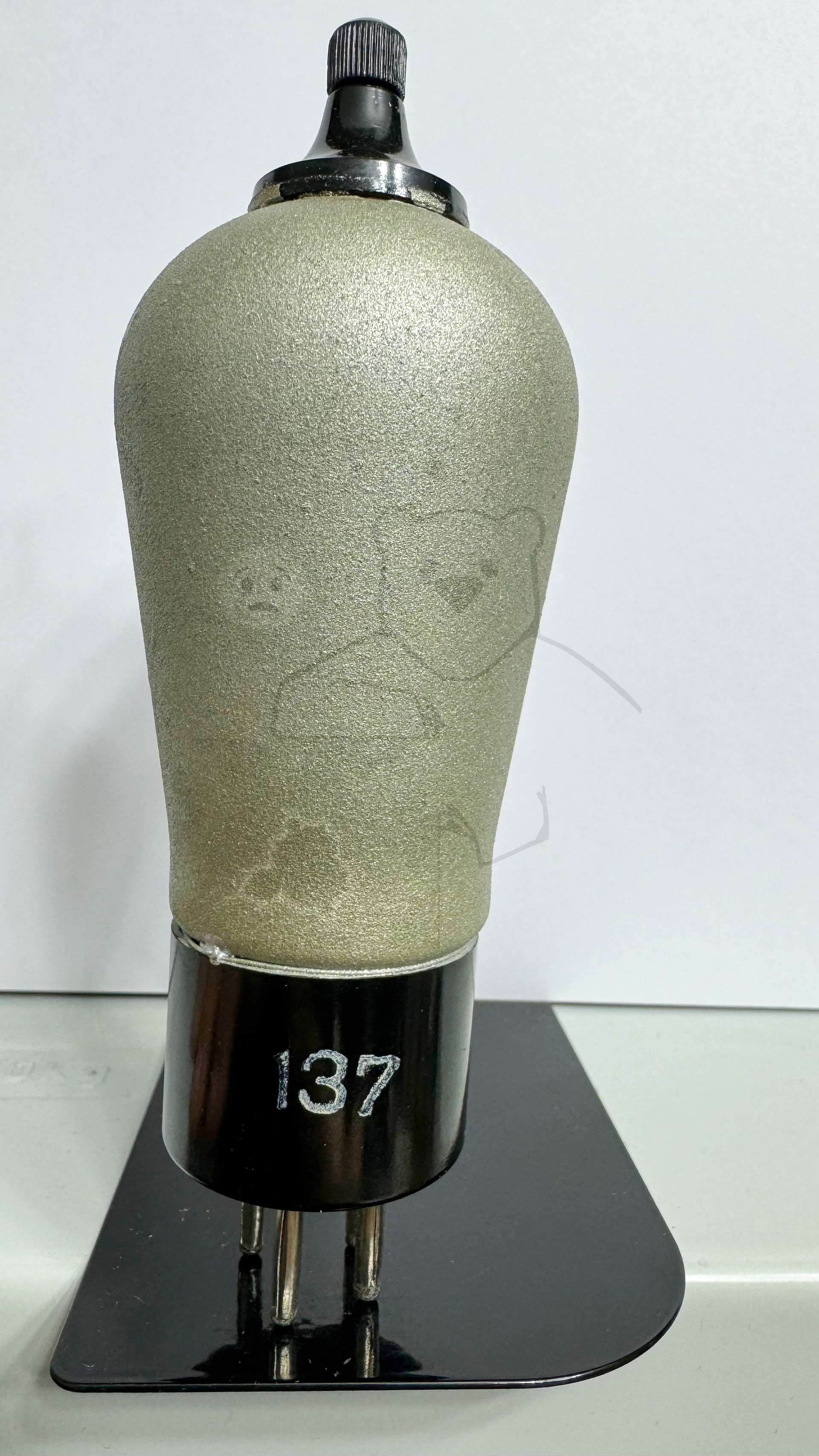

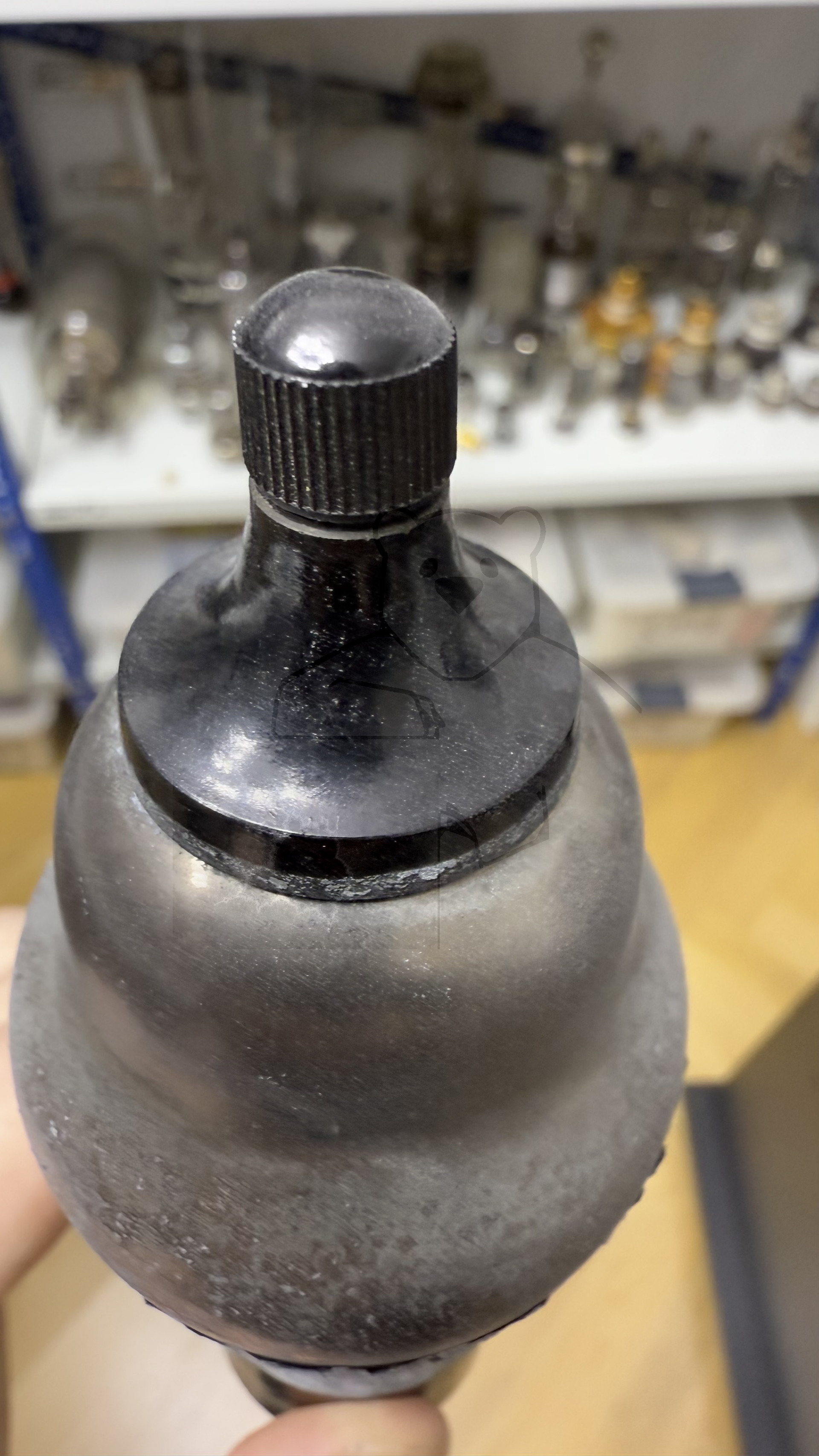

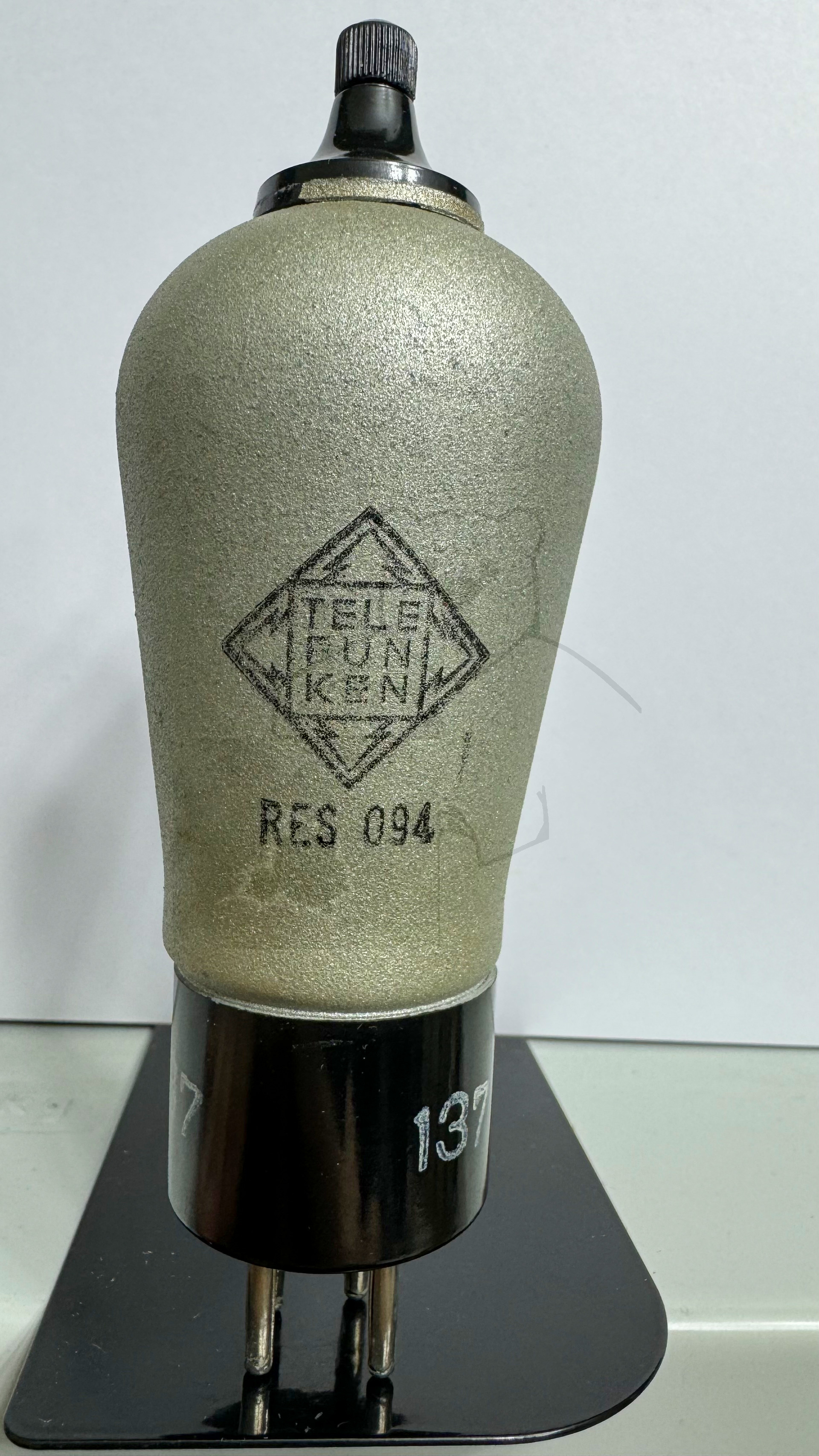

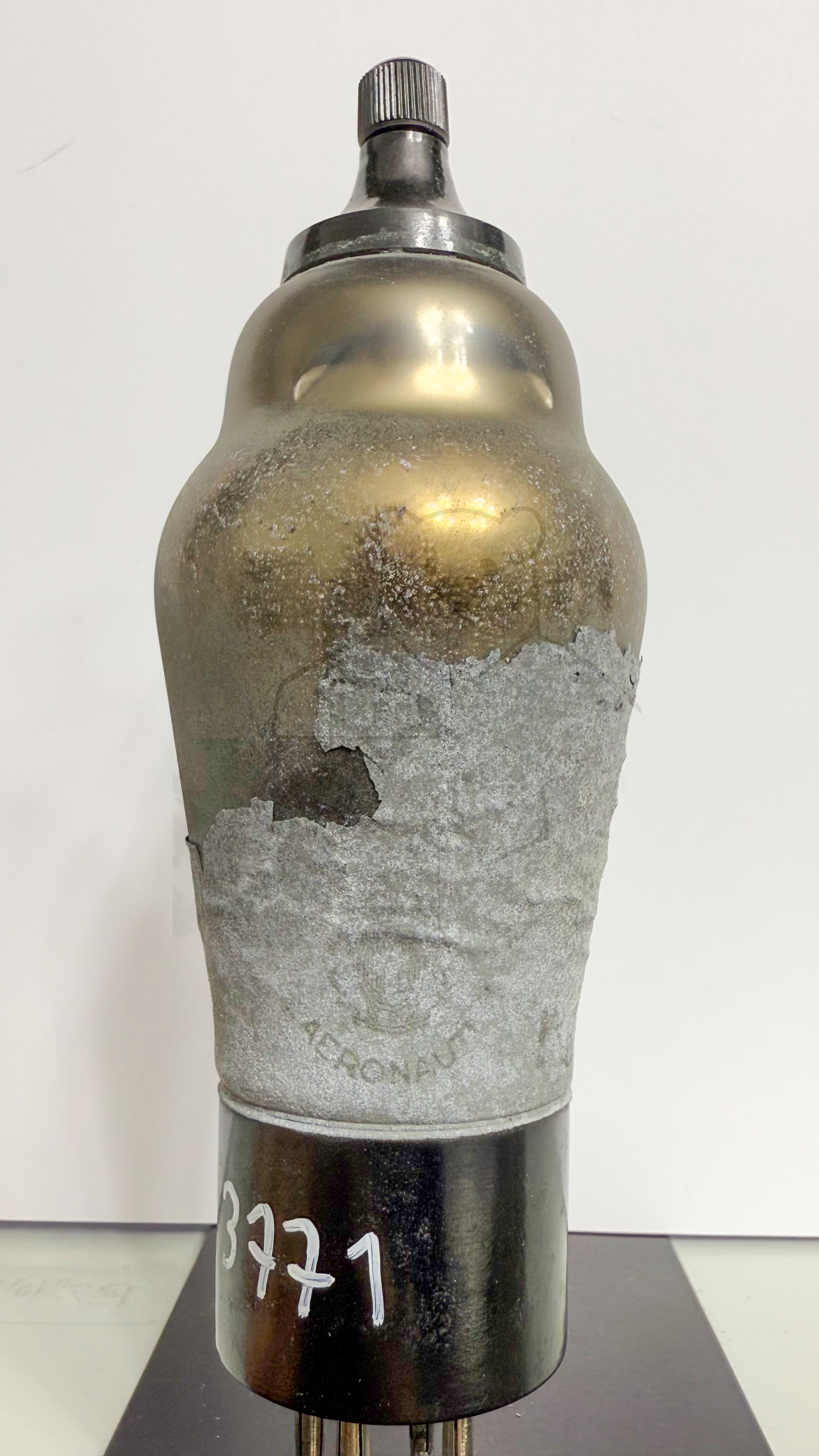

Daten und Bilder der Röhre: RES094

🔎 Beschreibung der Röhre: RES094

Name	RES094
Vergleichsname	→ A2004 A442 H406D H407 H407SP RE064 → RES094 mit Fehldruck auf RE094
Heizspannung (Volt)	3,8 - 4
Heizstrom (Ampère)	0,063
Art der Heizung	Direkt

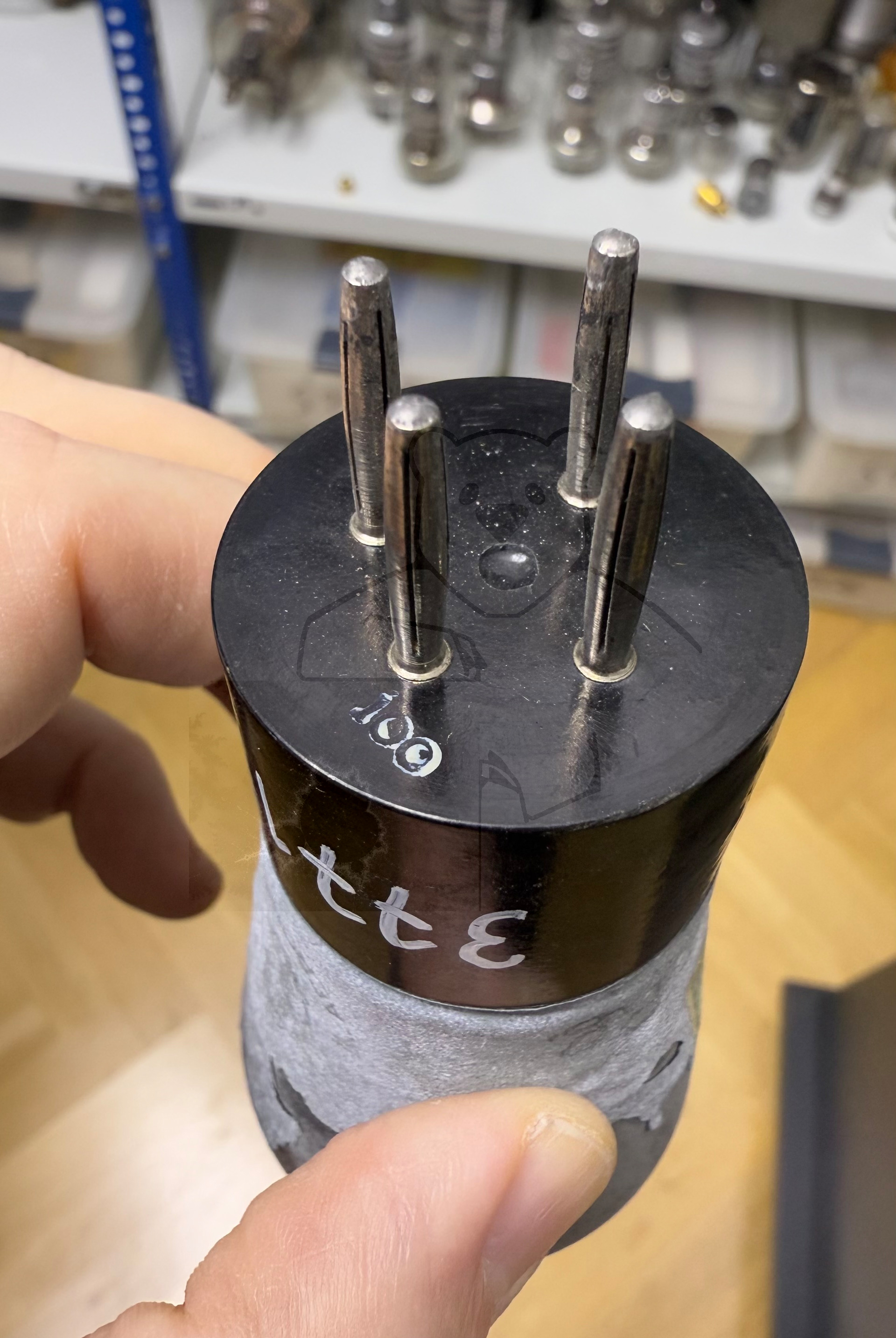

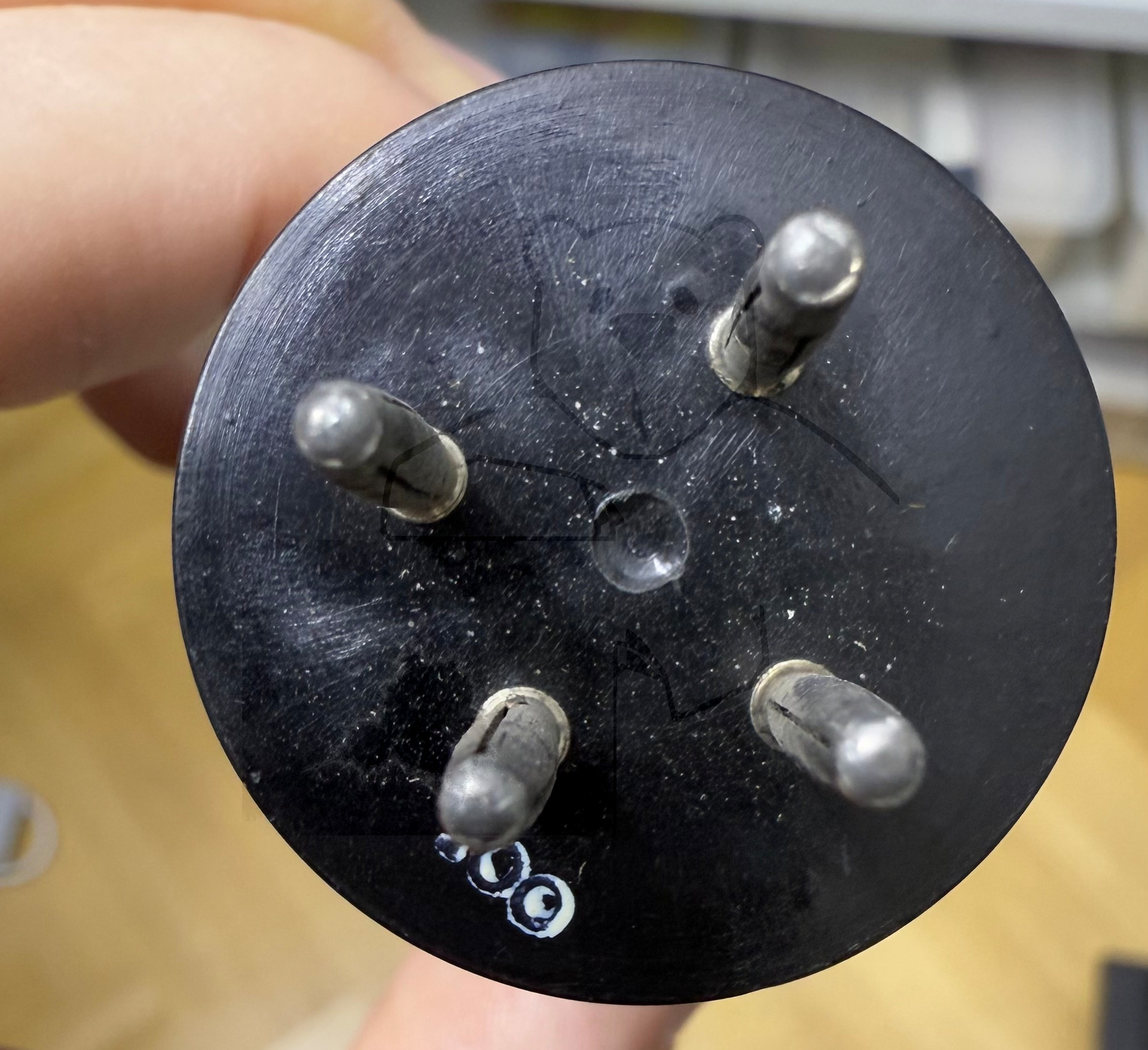

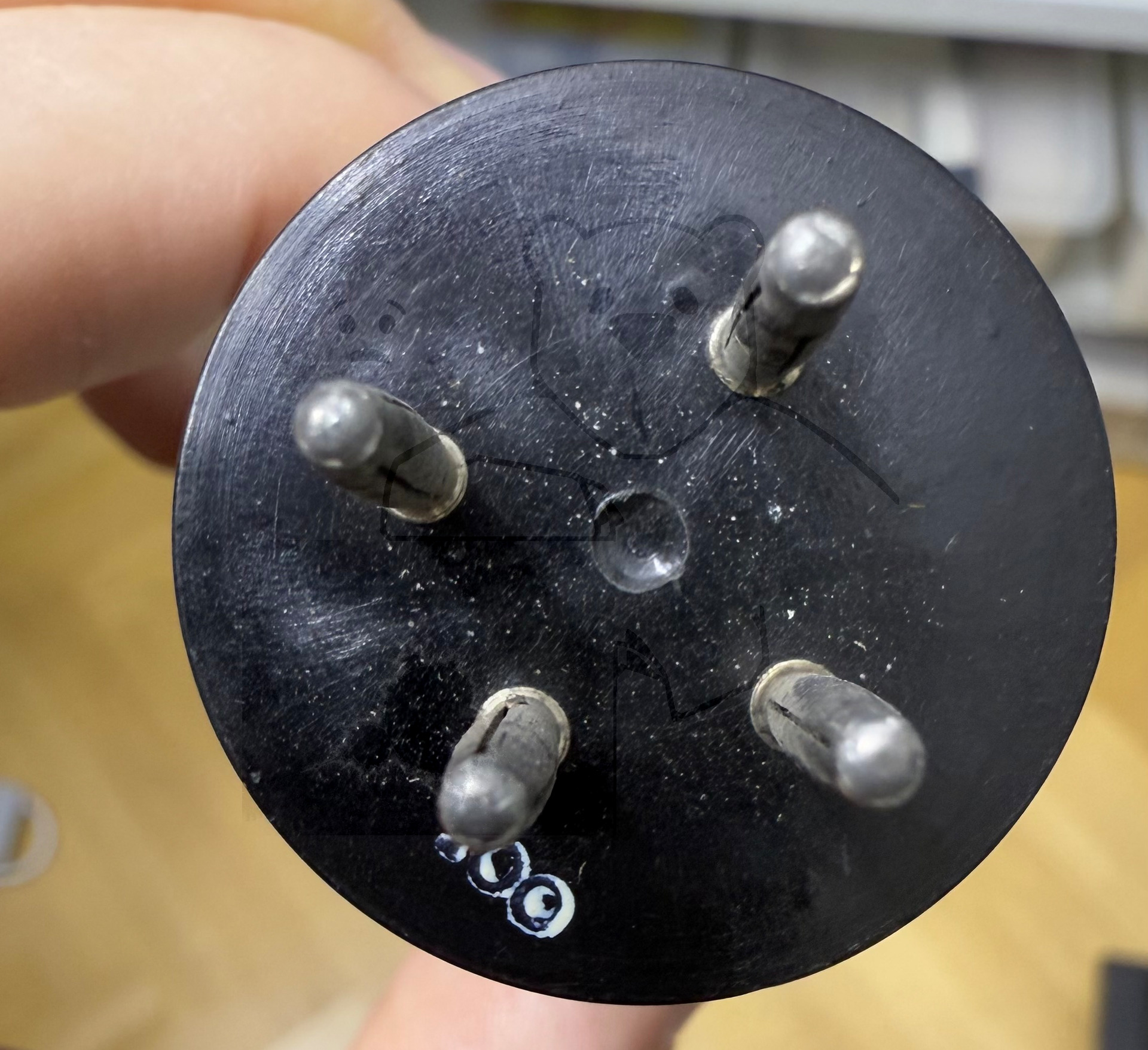

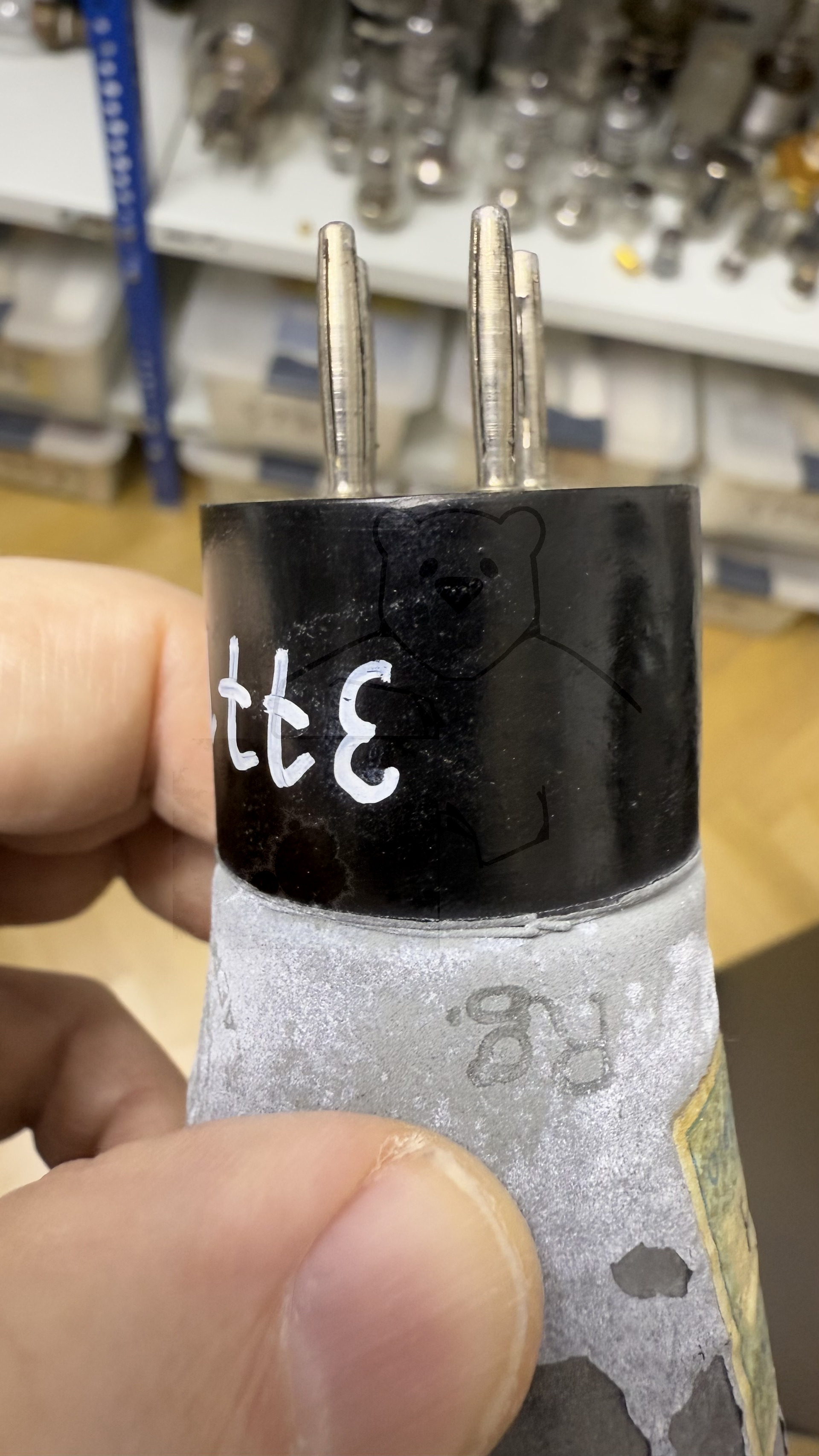

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	01.08.2025 08:27:38

🔎 Beschreibung der Systeme für die Röhre: RES094

	System 1
Kathode	1
Gitter 1	4
Gitter 2	2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

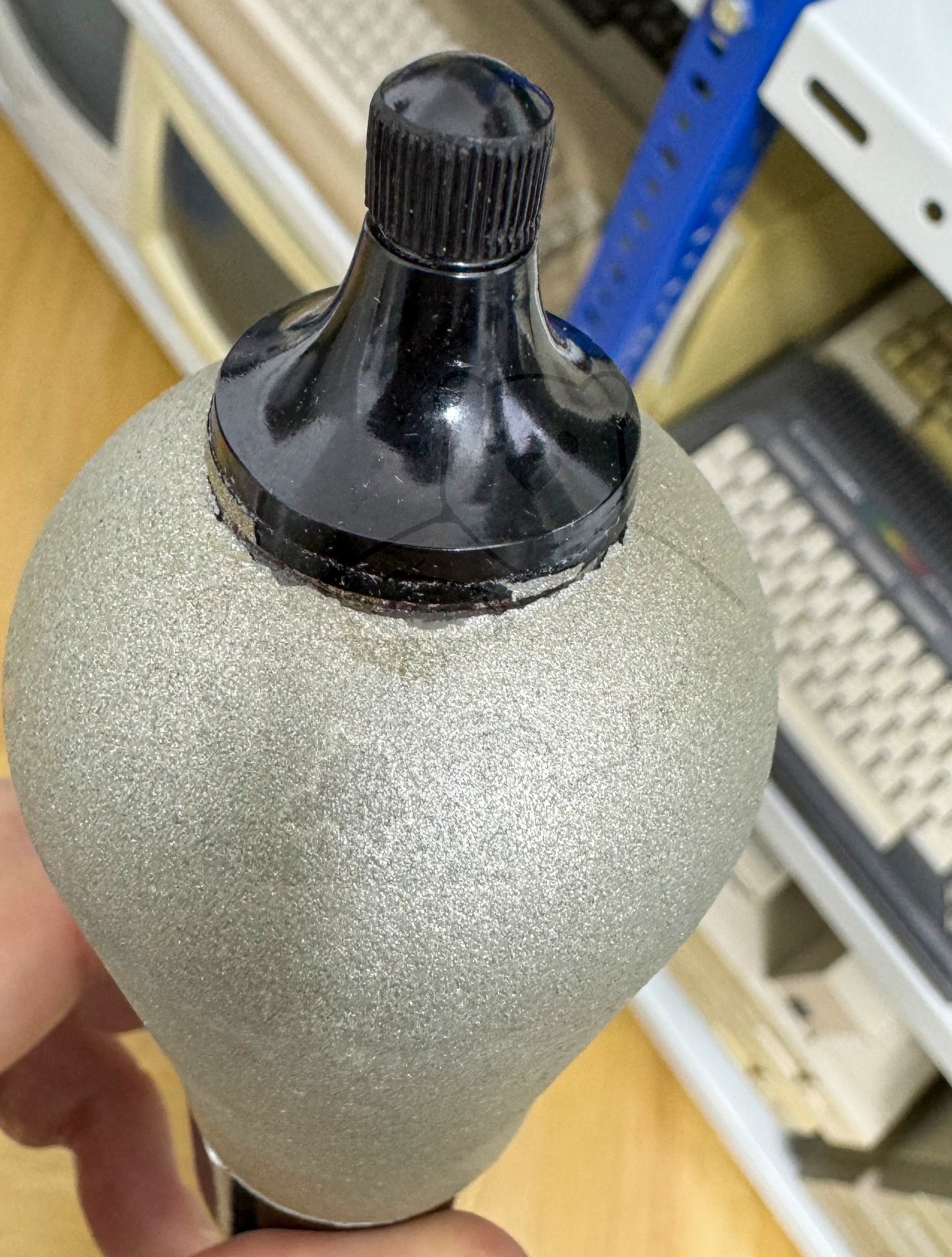

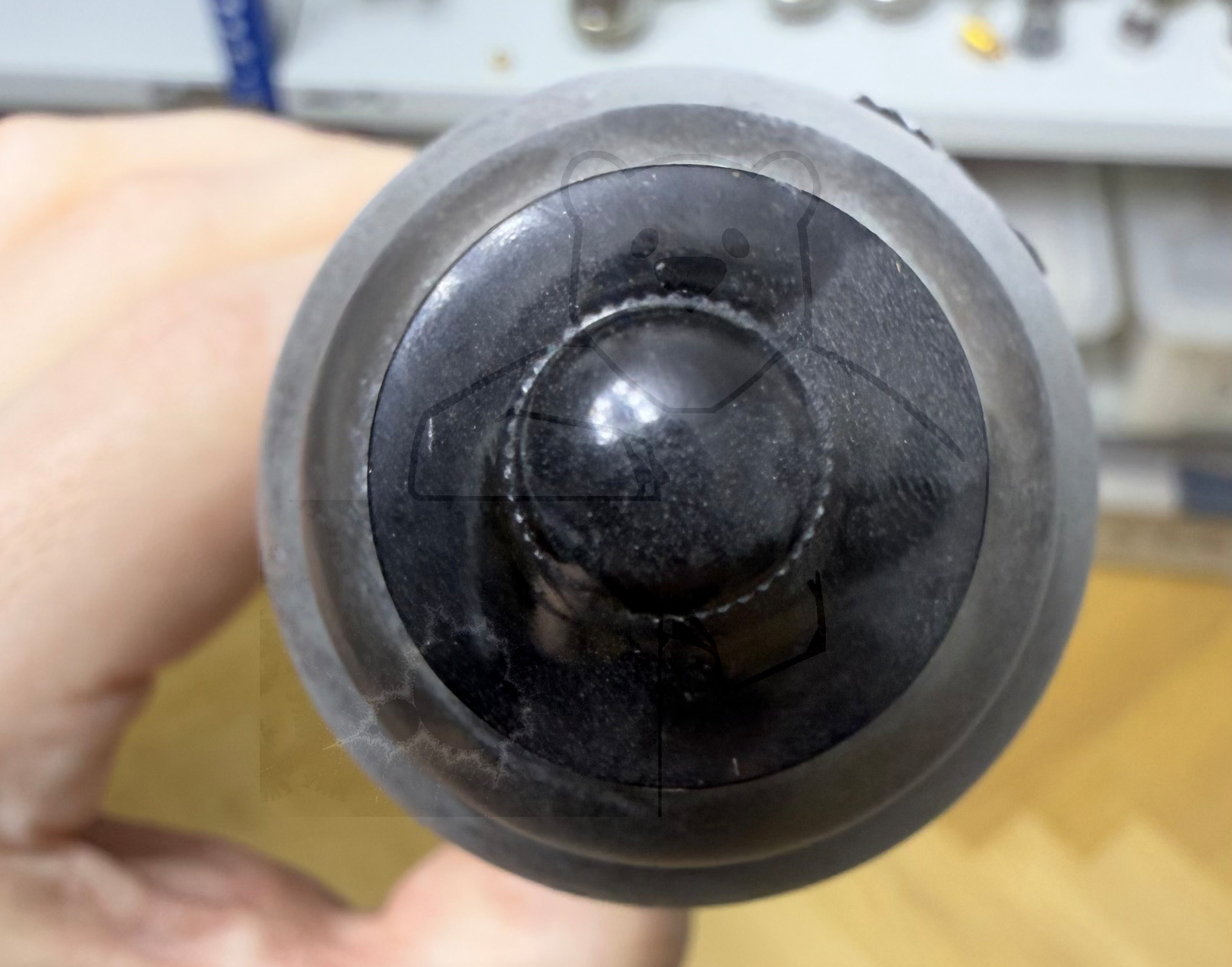

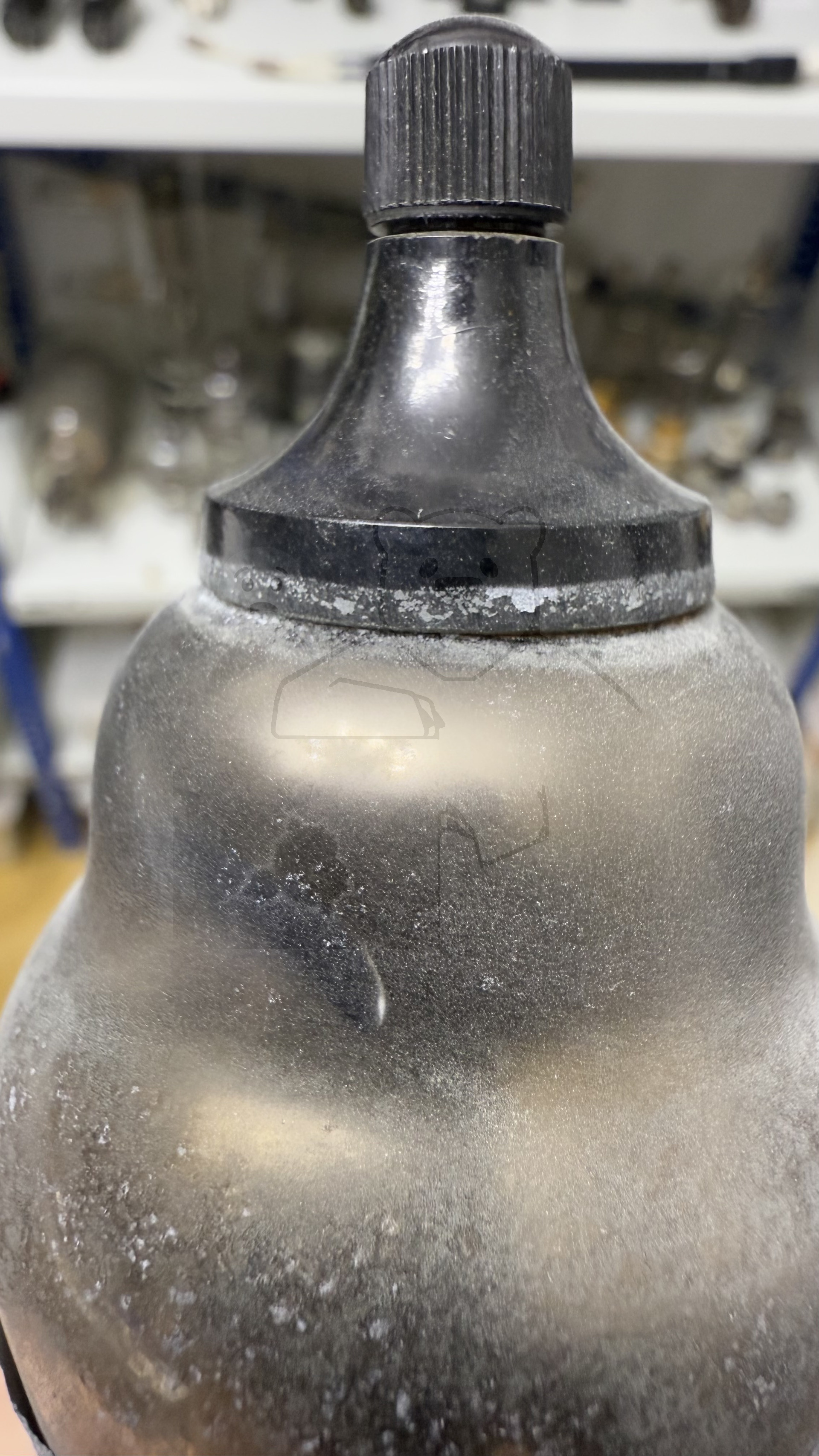

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung	1
Funktion	→ Hochfrequenzverstaerker, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

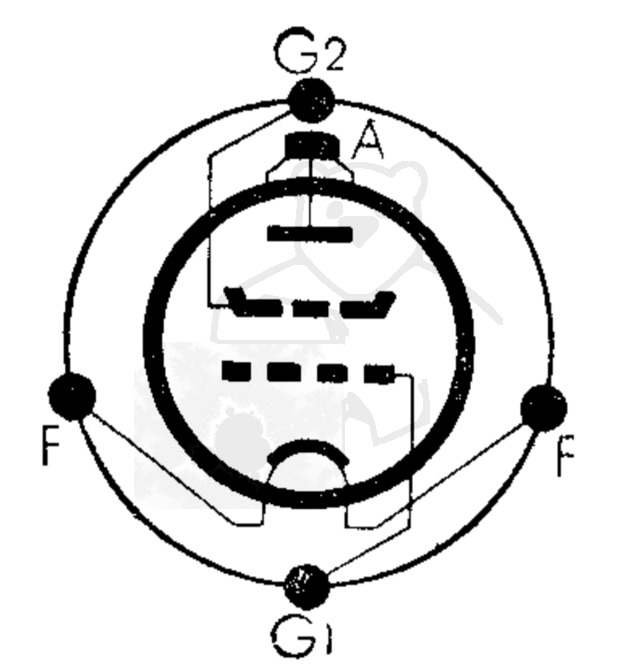

🔎 Sockelschaltung der RES094

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu RES094

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/6AzD4FR_t-Q (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RES094
Anwendung RES094 Telefunken.pdf (123 kB)
Datenblatt RES094 Telefunken Version 1 [www.tubedata.info].pdf (65 kB)
Datenblatt RES094 Telefunken Version 2 [www.tubedata.info].pdf (125 kB)
Datenblatt RES094 Telefunken.pdf (123 kB)
Pruefkarte RES094 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)
Pruefkarte RES094 H406D S406 S407 A442 - Funke W19 Roehrenpruefer.pdf (163 kB)
